日本語	ENGLISH	FRANÇAIS	DEUSTCH ESPAÑOL		中文(简)	適応機種/Used Models/Modèle utilisé/Gebrauchtes Modell/Modelo usado/适应型号
日本向け	For Japan	Pour le Japon	Für Japan	Para Japón	销往日本	LC-65XS1
米国向け	For U.S.A	Pour l'Etats-Unis	Für USA	Para EE.UU	销往美国	LC-65XS1U
欧州向け	For Europe	Pour l'Europe	Für Europa	Para Europe	销往欧洲	LC-65XS1E/LC-65XS1RU
豪州向け	For Australia	Pour l'Australie	Für Australien	Para Australia	销往澳大利亚	LC-65XS1X
シンガポール向け	For Singapore	Pour l'Singapour	Für Singapur	Para Singapur	销往新加坡	LC-65XS1M
中国向け	For China	Pour l'Chine	Für China	Para China	销往中国	LCD-65XS1A

もくじ

安全に正しくお使いいただくために……1

外形寸法図 2

同梱品 3

壁用金具を壁に取り付ける 4

液晶カラーテレビに金具を取り付ける 5

液晶カラーテレビを壁に取り付ける 6

■お買いあげありがとうございました

壁用金具を壁に取り付ける (つづき)

4

将支架连接到液晶彩色电视机上..... CH-5

将液晶彩色电视机安装到墙壁上.... CH-6

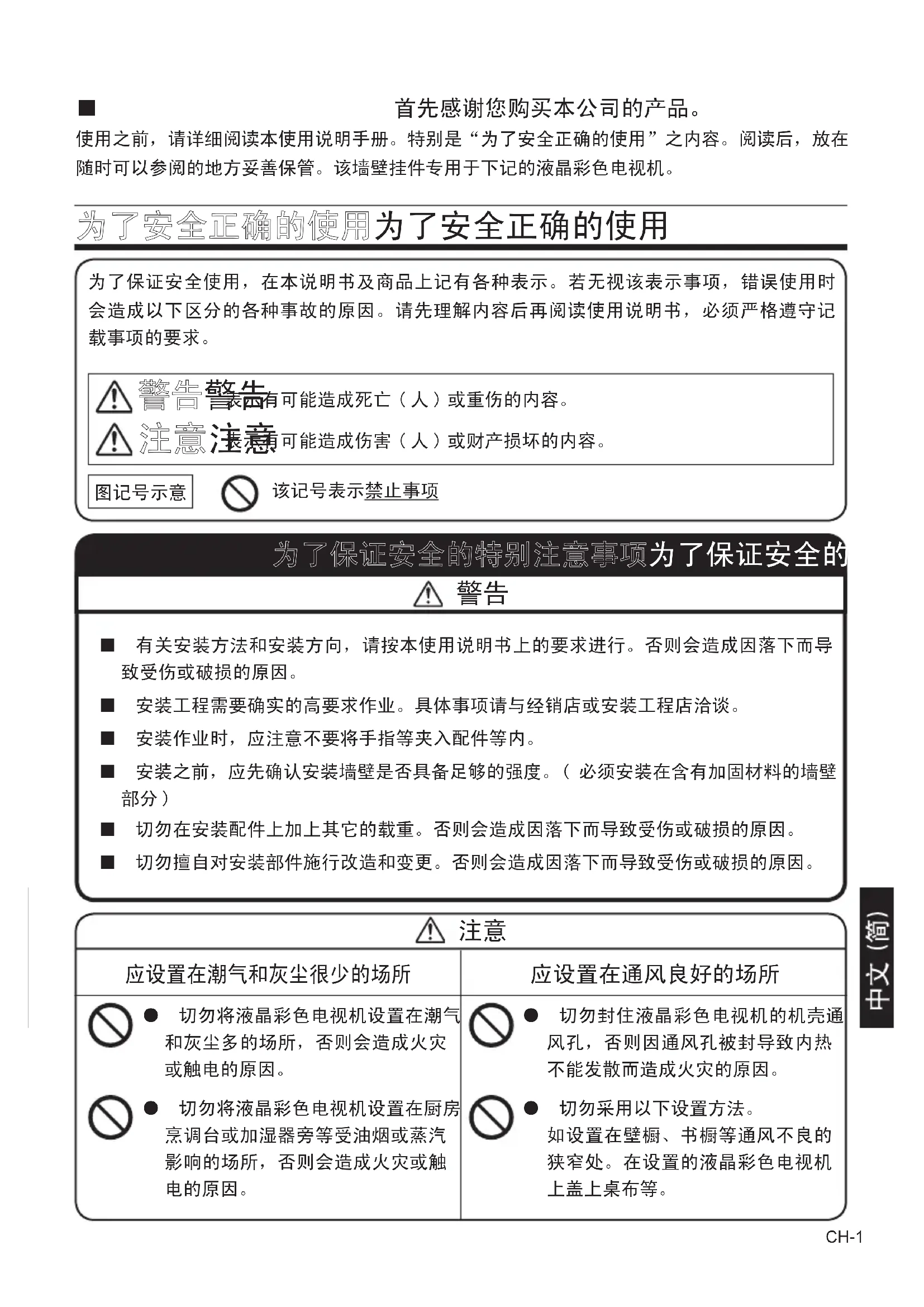

使用之前，请详细阅读本使用说明手册。特别是“为了安全正确的使用”之内容。阅读后，放在随时可以参阅的地方妥善保管。该墙壁挂件专用于下记的液晶彩色电视机。

为了安全正确的使用为了安全正确的使用

为了保证安全使用，在本说明书及商品上记有各种表示。若无视该表示事项，错误使用时会造成以下区分的各种事故的原因。请先理解内容后再阅读使用说明书，必须严格遵守记载事项的要求。

警告

警告

有可能造成死亡（人）或重伤的内容。

注意

注意

可能造成伤害（人）或财产损坏的内容。

图记号示意

该记号表示禁止事项

为了保证安全的特别注意事项为了保证安全的

警告

■ 有关安装方法和安装方向，请按本使用说明书上的要求进行。否则会造成因落下而导致受伤或破损的原因。
■ 安装工程需要确实的高要求作业。具体事项请与经销店或安装工程店洽谈。
■ 安装作业时，应注意不要将手指等夹入配件等内。
■ 安装之前，应先确认安装墙壁是否具备足够的强度。（必须安装在含有加固材料的墙壁部分）
■ 切勿在安装配件上加上其它的载重。否则会造成因落下而导致受伤或破损的原因。
■ 切勿擅自对安装部件施行改造和变更。否则会造成因落下而导致受伤或破损的原因。

注意

应设置在潮气和灰尘很少的场所	应设置在通风良好的场所

请严格遵循以下内容。请严格遵

安装液晶彩色电视机需要专业技能，因此请让专业从事此类安装工作的承包商负责完成。客户不应试图安装电视机。对安装不当或由于安装不当引起的任何事故、损坏或人身伤害，夏普概不承担任何责任。

致承包商

• 为确保客户的安全，请将安装位置的强度设计成足够支承液晶彩色电视机与墙挂配件的重量。
• 确保由两人以上执行该工作。
• 固定架没有随带用于墙用配件的墙壁安装螺丝。请选用与墙壁匹配的现成螺丝。

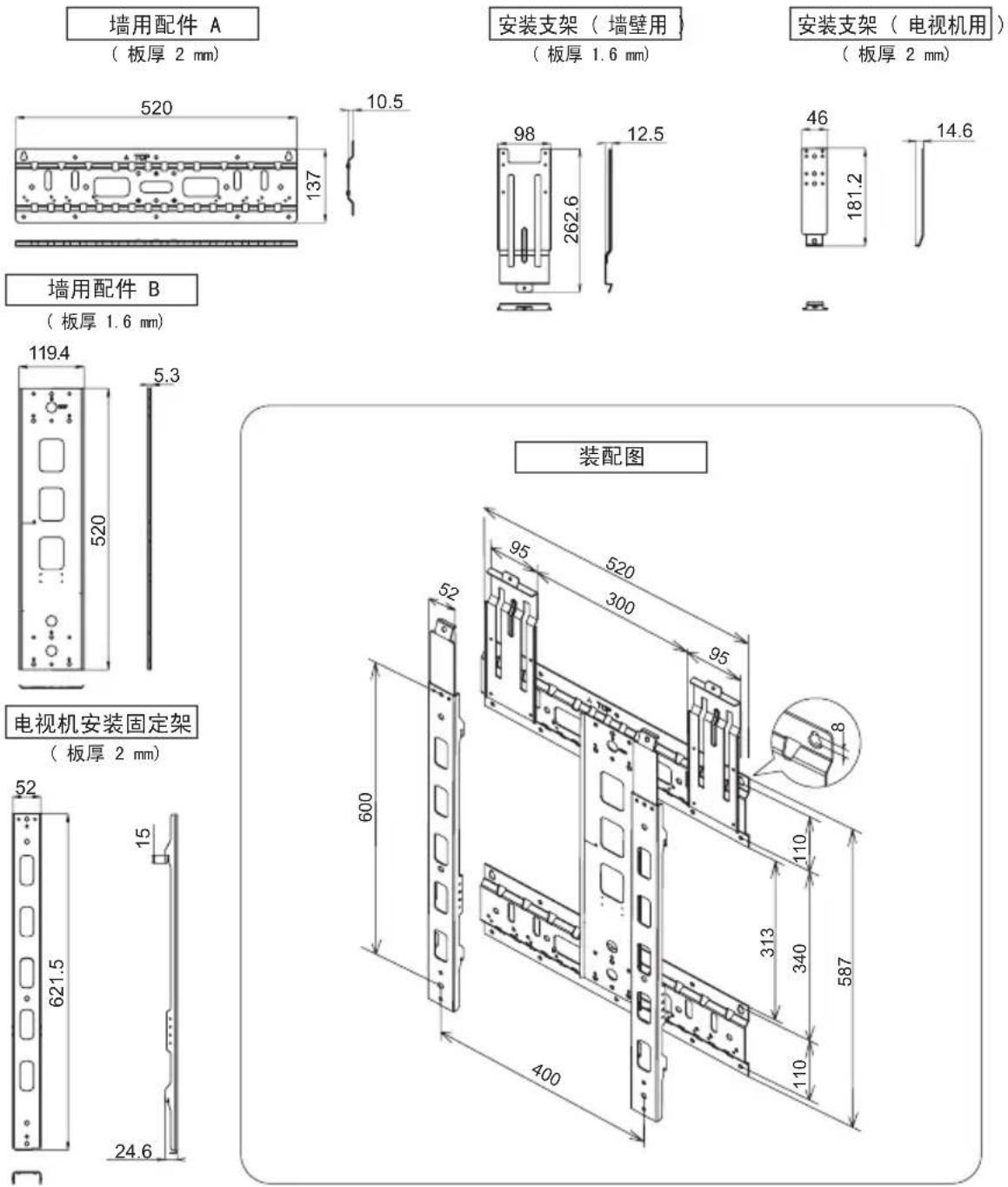

外观尺寸图外观尺寸图

单位：mm

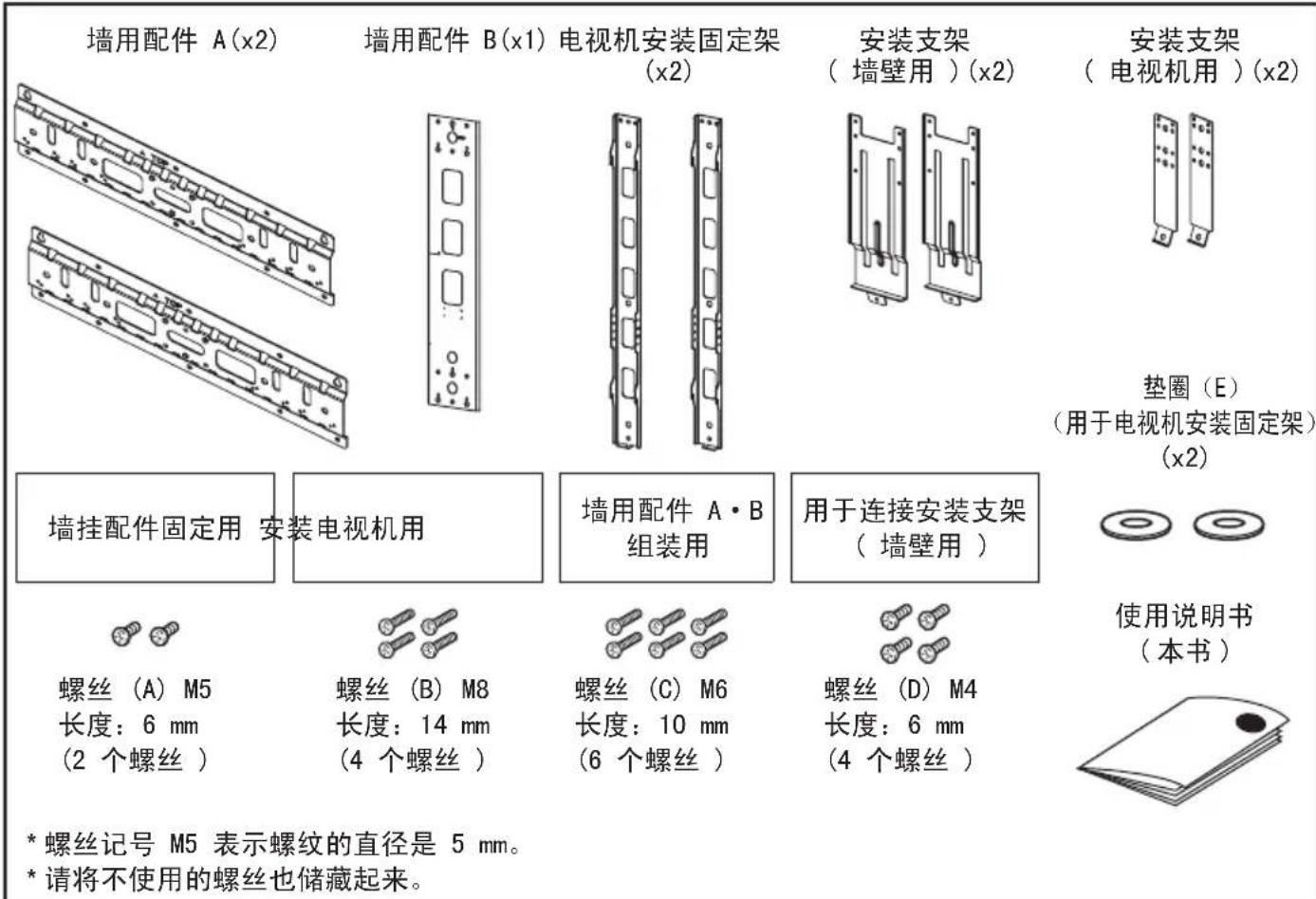

包装中的物品包装中的物品

墙用配件 A(x2) 墙用配件 B(x1) 电视机安装固定架 (x2) 安装支架 (墙壁用)(x2) 安装支架 (电视机用)(x2) 垫圈(E) (用于电视机安装固定架) (x2) 墙挂配件固定用 安装电视机用 墙用配件 A·B 组装用 用于连接安装支架 (墙壁用) 使用说明书 (本书) 螺丝(A) M5 长度:6 mm (2个螺丝) 螺丝(B) M8 长度:14 mm (4个螺丝) 螺丝(C) M6 长度:10 mm (6个螺丝) 螺丝(D) M4 长度:6 mm (4个螺丝) *螺丝记号 M5 表示螺纹的直径是 5 mm。 *请将不使用的螺丝也储藏起来。

请使用以下物品请使用以下物品安装螺丝（现成螺丝，x20） 安装电视机时，务必向经销商或具备资质的承包商咨询。 ● 垂球（或挂在绳子上的垫圈） ● 针状物，如图钉 ● 衬垫、软布等 ● 工具（十字头螺丝刀）

安装位置安装位置

- 液晶彩色电视机具有观看角度（在此范围内，图像才可以正确观看）。最佳观看位置是屏幕的正前方。考虑好观看姿势、视线以及视觉与听觉范围之后，再确定电视机安装位置。

- 对由于安装强度不够或是安装不当导致液晶彩色电视机跌落而引起的损坏等，夏普概不承担任何责任。

重量表（单位：kg 全部是近似值。）

目标市场型号	电视机(无台架)配件总计
日本 LC-65XS1	59.5 5.0 64.5
日本以外	LC-65XS1U	59.5 5.0 64.5
	LC-65XS1E	59.5 5.0 64.5
	LC-65XS1RU	59.5 5.0 64.5
	LC-65XS1X	59.5 5.0 64.5
	LC-65XS1M	59.5 5.0 64.5
	LCD-65XS1A	59.5 5.0 64.5

1

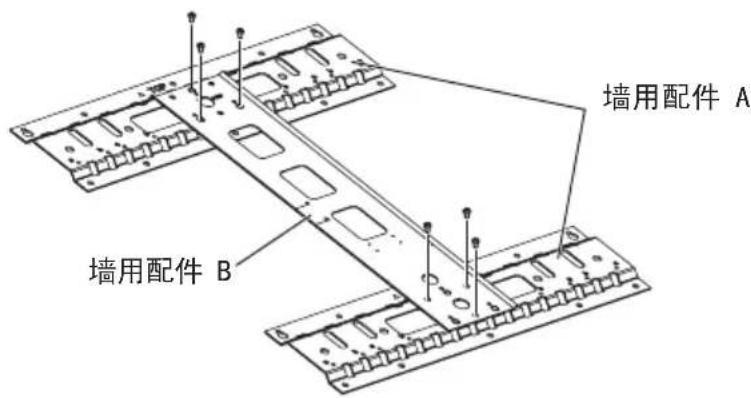

装配墙用配件 A 与 B

按下图所示装配墙用配件A与B，然后使用附带的6个螺丝（C）（M6，10 mm）将它们紧固在一起。

墙用配件 A 墙用配件 B

2

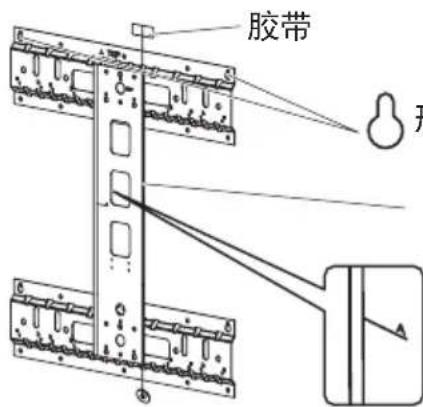

确定墙用配件的安装位置

使用之前准备好的垂球（或挂在绳子上的垫圈）来检查墙用配件的位置是否垂直。使用墙用配件 B 上的垂直参考线来确认垂直方位，然后使用铅笔标出两个螺丝孔的位置。

胶带 开

形螺丝孔

使用铅笔在墙壁上标出。

墙用配件 B 的边缘用作确定水平与垂直方位时的参考线。

字母和直线指示液晶彩色电视机屏幕的中心线位置。使用它们指导安装高度。

A: LC-65XS1/LC-65XS1U/LC-65XS1E/ LC-65XS1RU/LC-65XS1X/LC-65XS1M/LCD-65XS1A

3

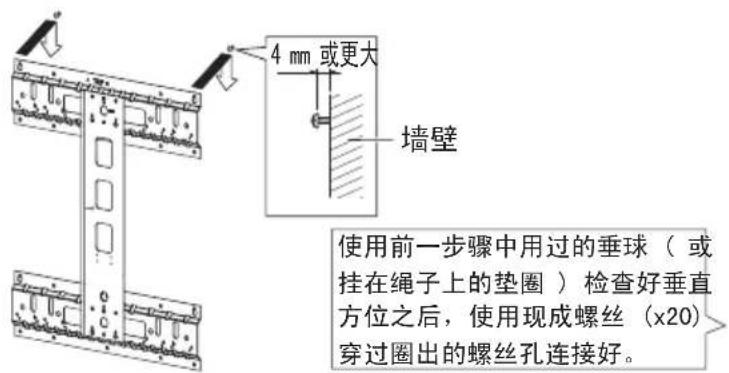

临时连接螺丝

从墙壁拆下墙用配件，然后将现成螺丝（M6，2个螺丝）临时连接到墙壁上标出的螺丝孔位置。执行此项工作时，请确保螺丝头部距离墙壁至少4 mm，以便留出足够空间来连接安装配件。将墙用配件挂在螺丝上，在确认墙用配件不斜向一侧时，将螺丝紧固到位。使用现成螺丝（M6，18个螺丝）穿过剩余的螺丝孔连接到墙壁上。

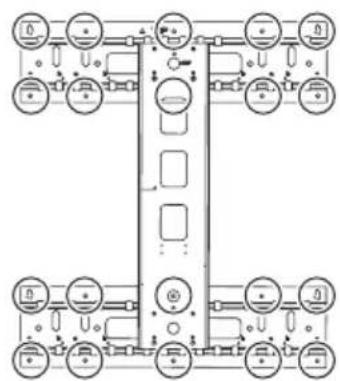

4 mm 或更大 墙壁 使用前一步骤中用过的垂球（或挂在绳子上的垫圈）检查好垂直方位之后，使用现成螺丝（x20）穿过圈出的螺丝孔连接好。

将墙用配件连接到墙壁上将墙用配件连接到墙壁上

4

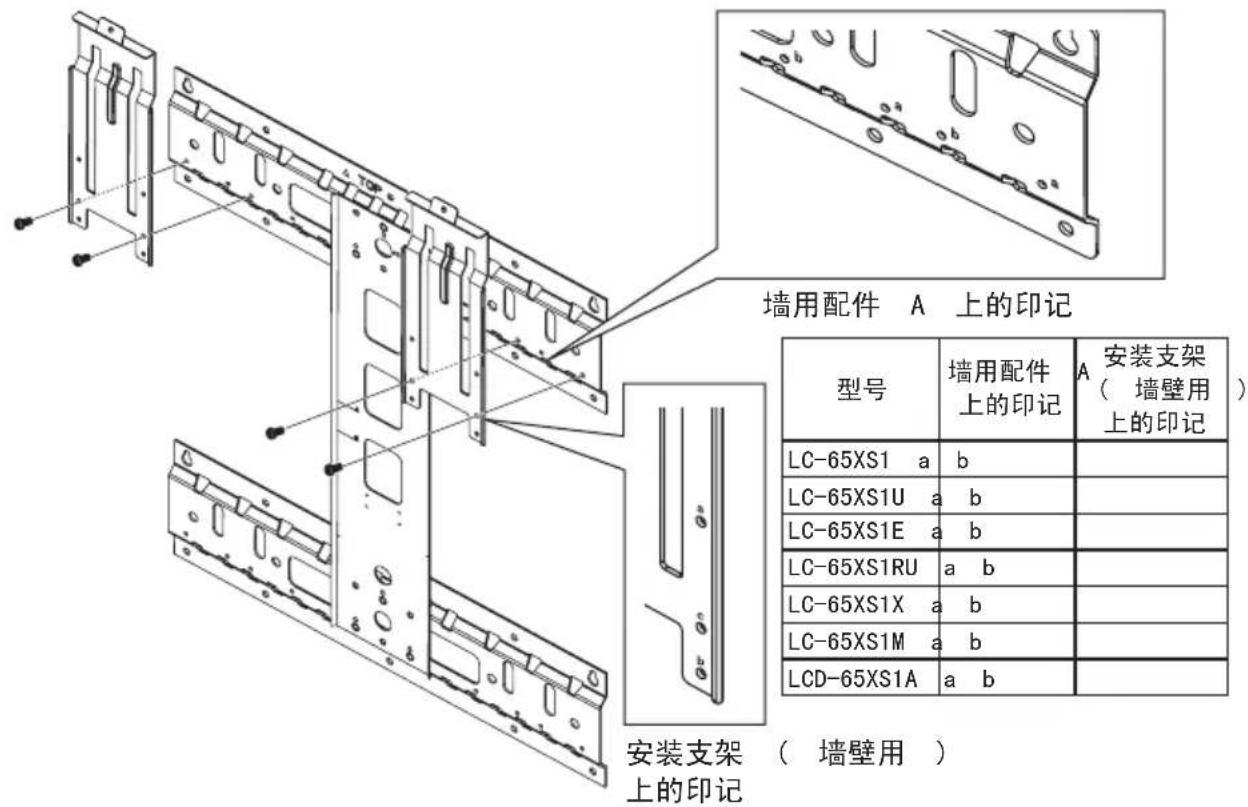

将安装支架（墙壁用）连接到墙用配件上

将墙用配件上的 4 个连接支架螺丝孔与安装支架（墙壁用）对齐，然后使用 4 个螺丝（M1, 6 mm）将它们连接起来。配件安装位置随液晶彩色电视机型号的不同而不同。（请参阅下表。）

墙用配件 A 上的印记 安装支架 （ 墙壁用 ） 上的印记 型号 墙用配件 上的印记 A 安装支架 （ 墙壁用 ） 上的印记 LC-65XS1 a b LC-65XS1U a b LC-65XS1E a b LC-65XS1RU a b LC-65XS1X a b LC-65XS1M a b LCD-65XS1A a b

将支架连接到液晶彩色电视机上将支架连接到液晶彩色电

1

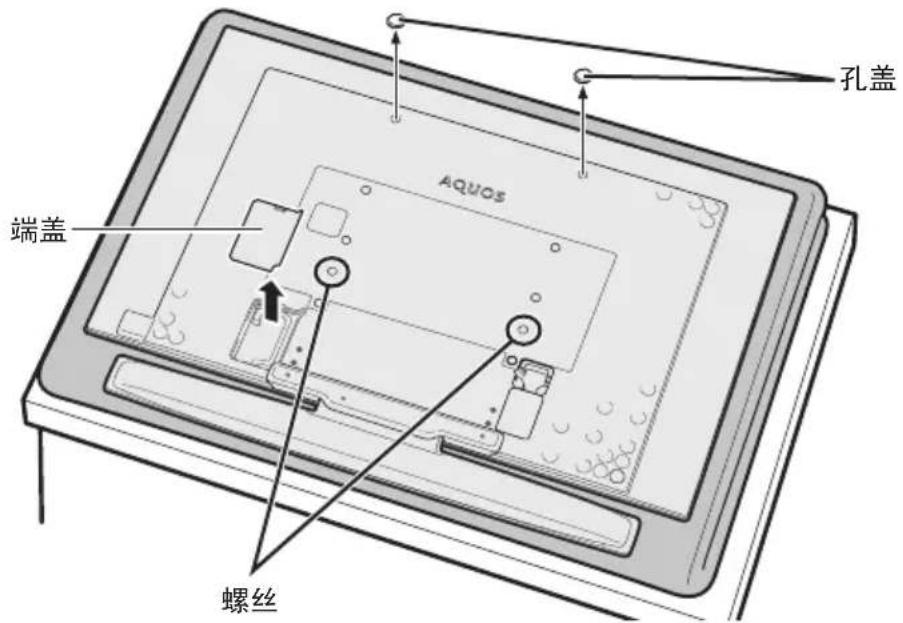

从液晶彩色电视机的背面拆下孔盖与端盖

将液晶彩色电视机放在毛毯或其它较厚的软布上，然后从背面拆下 2 个孔盖、2 个螺丝与端盖。（盖子与螺丝拆下之后，请将它们储藏在安全的位置。）

孔盖 AQUOS 端盖 螺丝

2

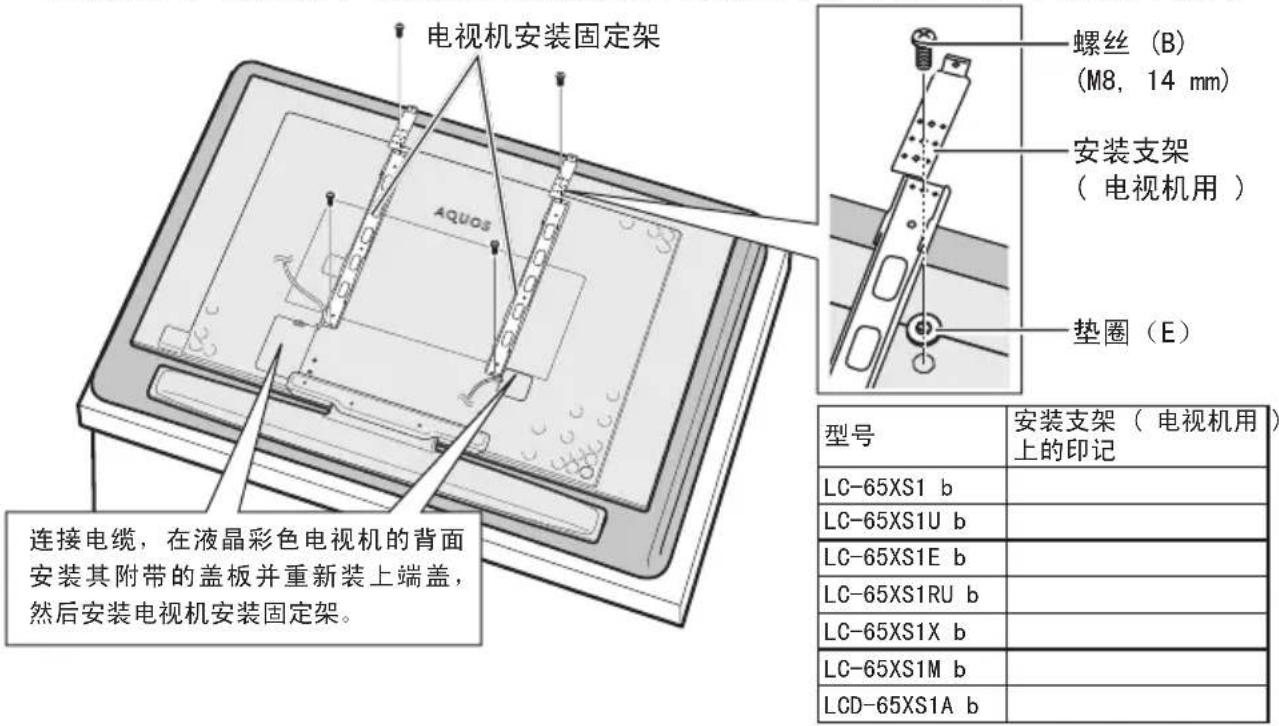

整理好电缆，然后将电视机安装固定架与安装支架（电视机用）连接到液晶彩色电视机上

使用 4 个螺丝（B）（M8，14 mm）将电视机安装固定架与安装支架（电视机用）牢靠地连接到液晶彩色电视机背面。

执行此项工作时，确保按照下图所示的配置与方向连接电视机安装固定架与安装支架（电视机用）。

安装支架（电视机用）的连接位置随液晶彩色电视机型号的不同而不同。（请参阅下表。）

电视机安装固定架 AQUOS 连接电缆，在液晶彩色电视机的背面安装其附带的盖板并重新装上端盖，然后安装电视机安装固定架。 螺丝（B） （M8，14 mm） 安装支架 （电视机用） 垫圈（E） 型号 安装支架（电视机用）上的印记 LC-65XS1 b LC-65XS1U b LC-65XS1E b LC-65XS1RU b LC-65XS1X b LC-65XS1M b LCD-65XS1A b

将液晶彩色电视机安装到墙壁上将液晶彩色电视机安装到

• 确保由两人以上将液晶彩色电视机安装到墙用配件上。
• 确保正确连接电视机与配件。如果没有正确连接它们，液晶彩色电视机可能会跌落并导致人身伤害。

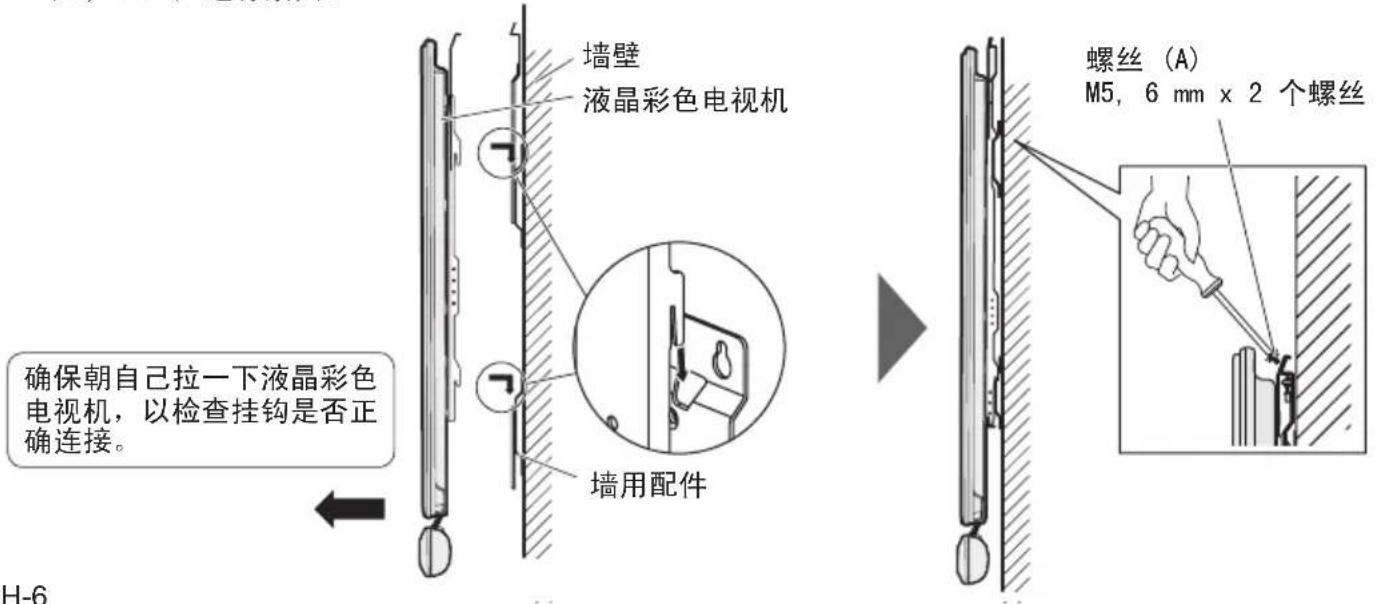

将液晶彩色电视机安装到墙壁上并将螺丝紧固

将电视机安装固定架挂钩插入墙用配件 A 上的 4 个三角形孔，然后在配件顶部使用 2 个螺丝（A）(M5, 6 mm) 进行紧固。

墙壁 液晶彩色电视机 墙用配件 确保朝自己拉一下液晶彩色电视机，以检查挂钩是否正确连接。 H-6 螺丝（A） M5，6 mm x 2 个螺丝
