使用説明書 AN65AG2 SHARP
ご 注意：本製品（AN-65AG2）は、下記液晶カラーテレビ AQUOS 専用です。 これ以外の製品に使用すると、事故を引き起こすおそれがあります。

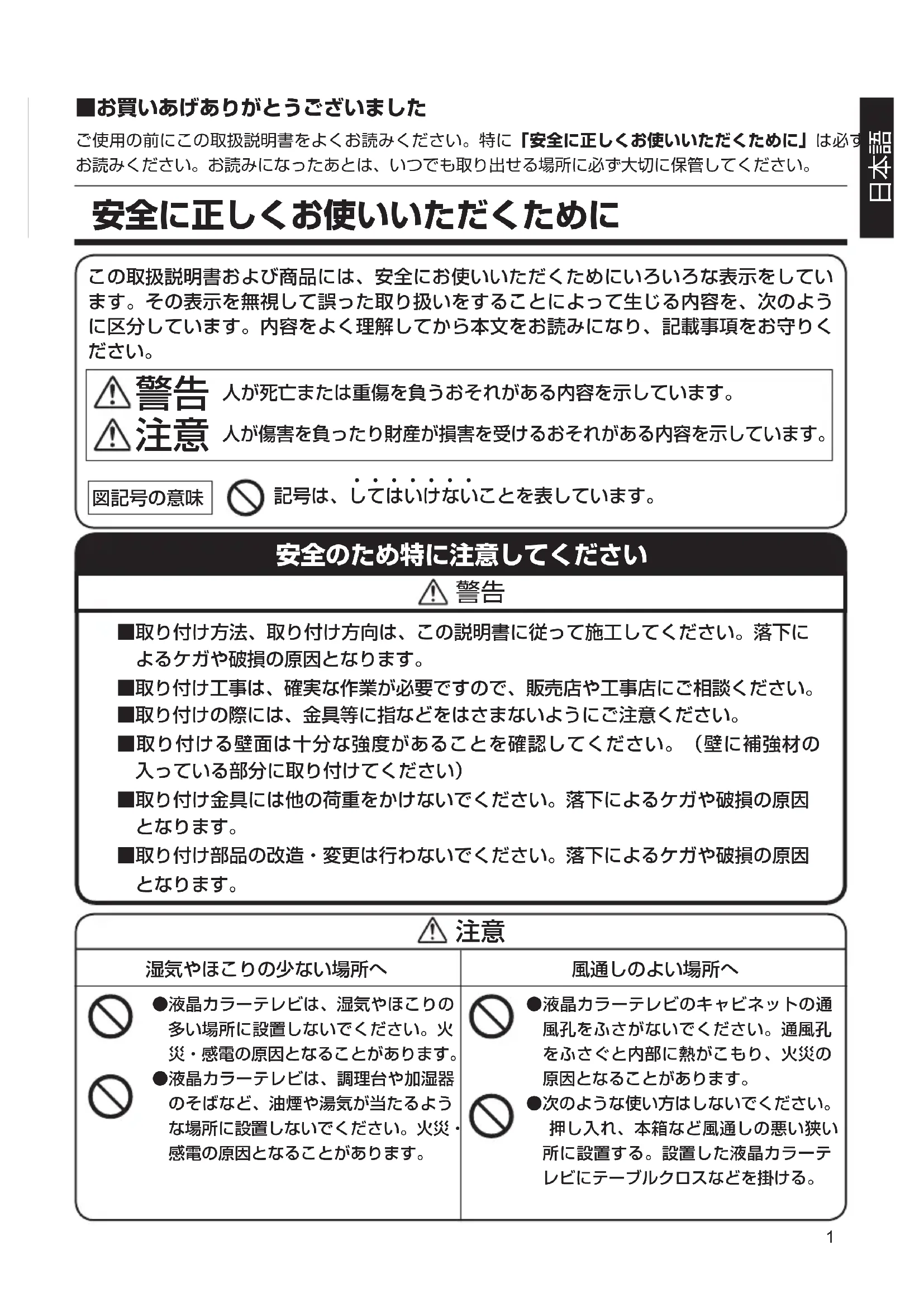

ご使用の前にこの取扱説明書をよくお読みください。特に「安全に正しくお使いいただくために」は必ずお読みください。お読みになったあとは、いつでも取り出せる場所に必ず大切に保管してください。
安全に正しくお使いいただくために
この取扱説明書および商品には、安全にお使いいただくためにいろいろな表示をしています。その表示を無視して誤った取り扱いをすることによって生じる内容を、次のように区分しています。内容をよく理解してから本文をお読みになり、記載事項をお守りください。
警告
人が死亡または重傷を負うおそれがある内容を示しています。
注意
人が傷害を負ったり財産が損害を受けるおそれがある内容を示しています。
図記号の意味
記号は、してはいけないことを表しています。
安全のため特に注意してください
警告
■取り付け方法、取り付け方向は、この説明書に従って施工してください。落下によるケガや破損の原因となります。
■取り付け工事は、確実な作業が必要ですので、販売店や工事店にご相談ください。
■取り付けの際には、金具等に指などをはさまないようにご注意ください。
■取り付ける壁面は十分な強度があることを確認してください。（壁に補強材の入っている部分に取り付けてください）
■取り付け金具には他の荷重をかけないでください。落下によるケガや破損の原因となります。
■取り付け部品の改造・変更は行わないでください。落下によるケガや破損の原因となります。
注意
| 湿気やほこりの少ない場所へ | 風通しのよい場所へ | ||
 | ●液晶カラーテレビは、湿気やほこりの多い場所に設置しないでください。火災・感電の原因となることがあります。 |  | ●液晶カラーテレビのキャビネットの通風孔をふさがないでください。通風孔をふさぐと内部に熱がこもり、火災の原因となることがあります。 |
 | ●液晶カラーテレビは、調理台や加湿器のそばなど、油煙や湯気が当たるような場所に設置しないでください。火災・感電の原因となることがあります。 |  | ●次のような使い方はしないでください。押し入れ、本箱など風通しの悪い狭い所に設置する。設置した液晶カラーテレビにテーブルクロスなどを掛ける。 |
必ずお守りください
液晶カラーテレビの設置には特別な技術が必要ですので、必ず専門の取り付け工事業者へご依頼ください。お客様による工事は一切行わないでください。取り付け不備、取り扱い不備による事故、損傷については、当社は責任を負いません。
◎工事店様へ
- お客様の安全のため、取り付け場所の強度は、液晶カラーテレビと壁掛け金具の荷重に耐えるよう十分注意のうえ、設計施工を行ってください。
・作業は必ず 2 名以上で行ってください。 - 壁用金具に対する壁取付ねじは同梱されていません。壁に適合する市販のねじを選定ください。

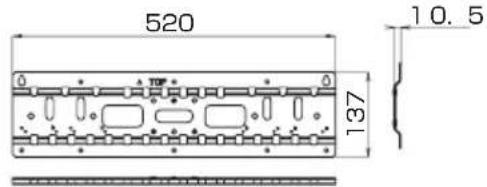

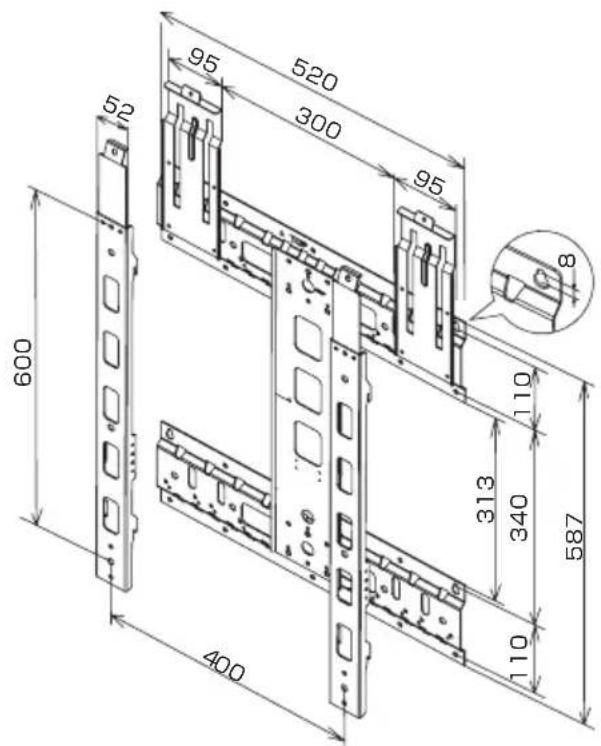

外形寸法図
壁用金具A
(板厚2mm)
(板厚1.6mm) (板厚2mm)
(板厚1.6mm)
(板厚2mm)


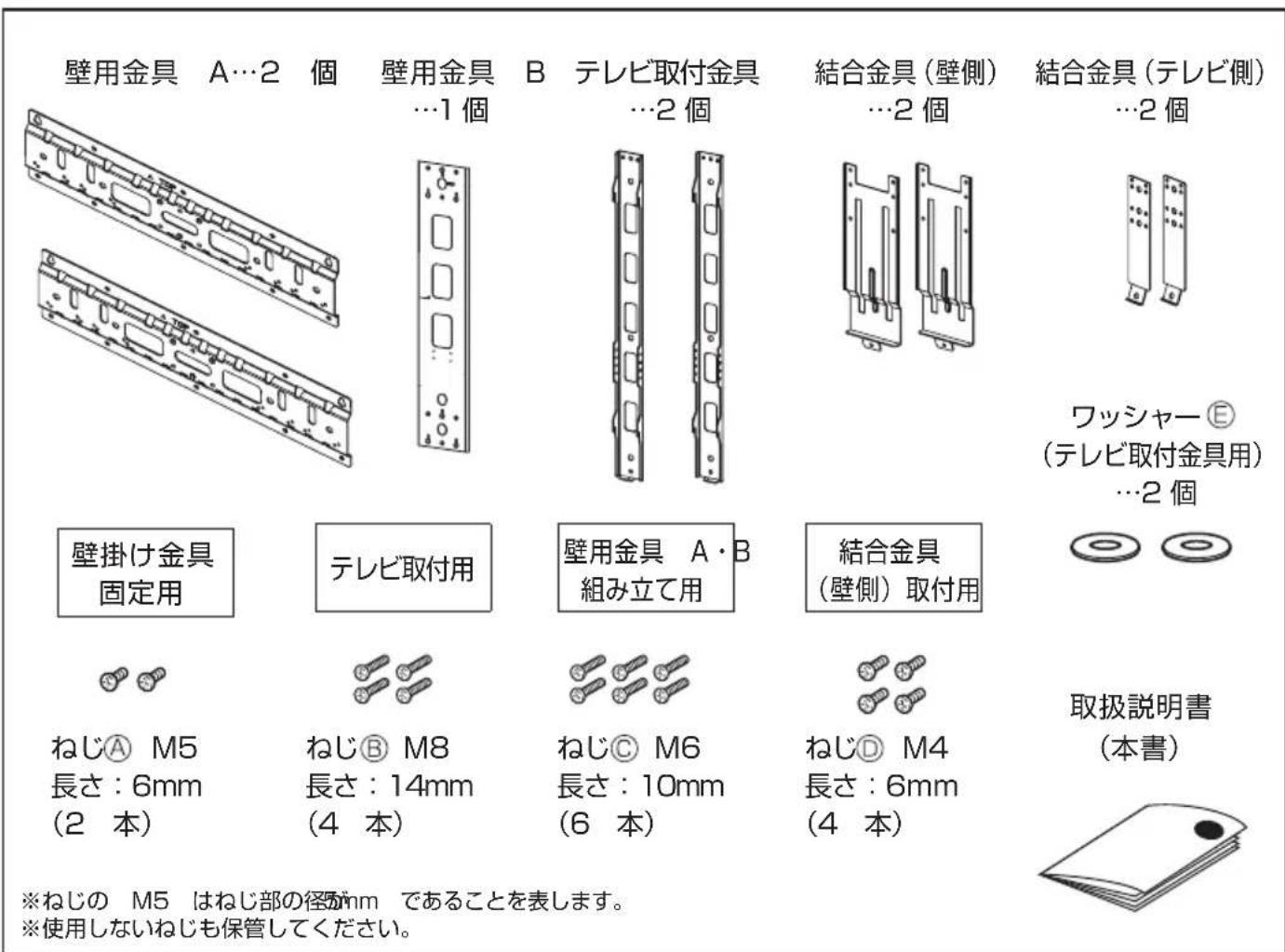

同梱品
設置位置について
●壁取付用ねじ（市販品）20 本
取り付けの際は、販売店や工事店に必ずご相談ください。
●孔あき硬貨（5 円玉）などのおもりをつけた糸●画びょう等のピン
●クッション、やわらかい布など ●工具（プラスドライバー）
●液晶カラーテレビには視野角（映像が正しく見える範囲）があります。ほぼ正面がもっとも正しく見える位置です。よくご覧になる姿勢や目線、視聴範囲に合わせて設置位置を決めてください。
・取り付け強度の不十分、または取り付け不備が原因で液晶カラーテレビが落下する等に対する責任は、当社では一切負いかねますのでご了承ください。
質量表（単位：kg）
| 仕向地 機種名 | テレビ質量(スタンドなし) | 金具質量 | 総質量 | |
| 日本 | LC-65XS1 約 | 59.5 | 約 5.0 | 約 64.5 |
| 日本以外 | LC-65XS1U | 約 59.5 | 約 5.0 | 約 64.5 |
| LC-65XS1E | 約 59.5 | 約 5.0 | 約 64.5 | |
| LC-65XS1RU | 約 59.5 | 約 5.0 | 約 64.5 | |
| LC-65XS1X | 約 59.5 | 約 5.0 | 約 64.5 | |
| LC-65XS1M | 約 59.5 | 約 5.0 | 約 64.5 | |
| LCD-65XS1A | 約 59.5 | 約 5.0 | 約 64.5 | |
1

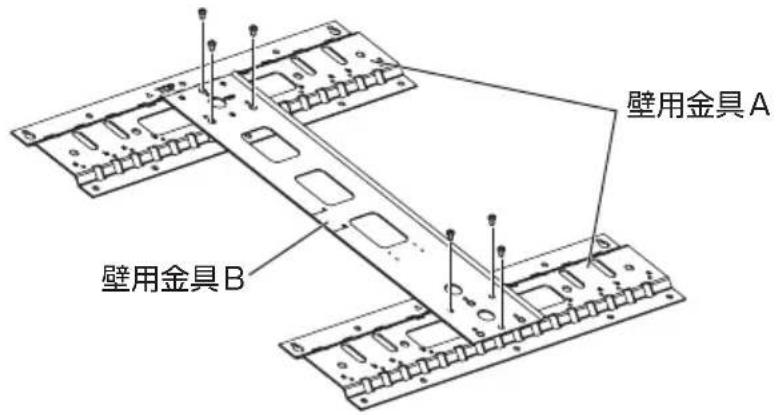

壁用金具 A・B を組み立てる
壁用金具 A・B を下図のように組み合わせ、ねじ（M6、10mm）6 本で固定します。


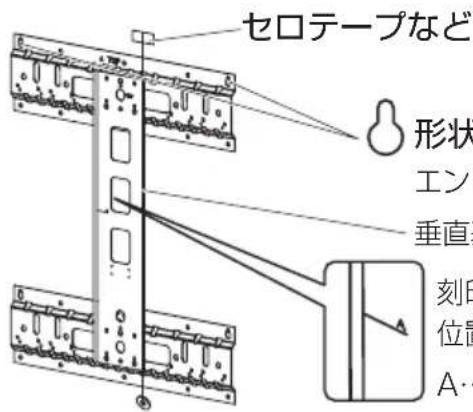

壁用金具を設置する場所を決める
ご用意いただいた 5 円玉付きの糸を使って、壁用金具の垂直を合わせます。垂直位置は、壁用金具の垂直基準線で確認し、2ヶ所のねじ孔の位置にエンピツ等で印をつけます。
エンピツ等で背面の壁に印をつけます。
垂直基準を壁用金具 B の端面とし、水平・垂直を合わせます。
刻印文字・ラインは、液晶カラーテレビ各機種の画面センター位置を示しています。設置する高さの目安にしてください。
A…LC-65XS1
3

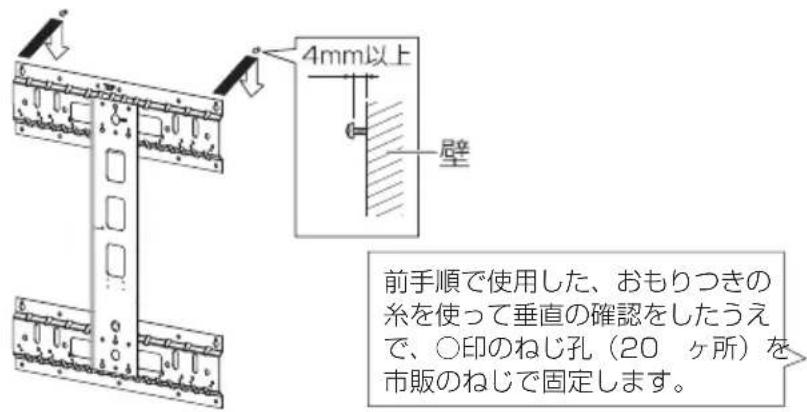

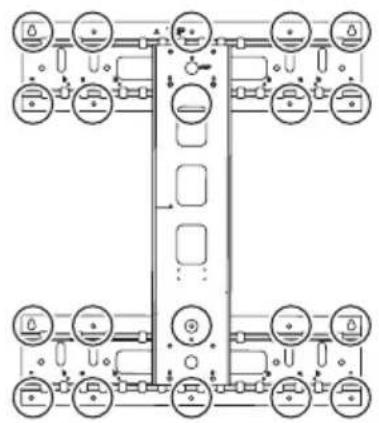

ねじを仮止めする
壁用金具をいったん壁から離し、壁につけたねじ孔のマーク位置に市販のねじ（径 6mm、2本）を仮止めします。このとき、ねじ頭は壁用金具が掛けられるよう壁から 4mm 以上浮いた状態にします。取り付けたねじに壁用金具を掛け、左右に傾いていないか確認後、しっかりとねじを締めます。残りのねじ孔も市販のねじ（径 6mm、18 本）を使って固定します。


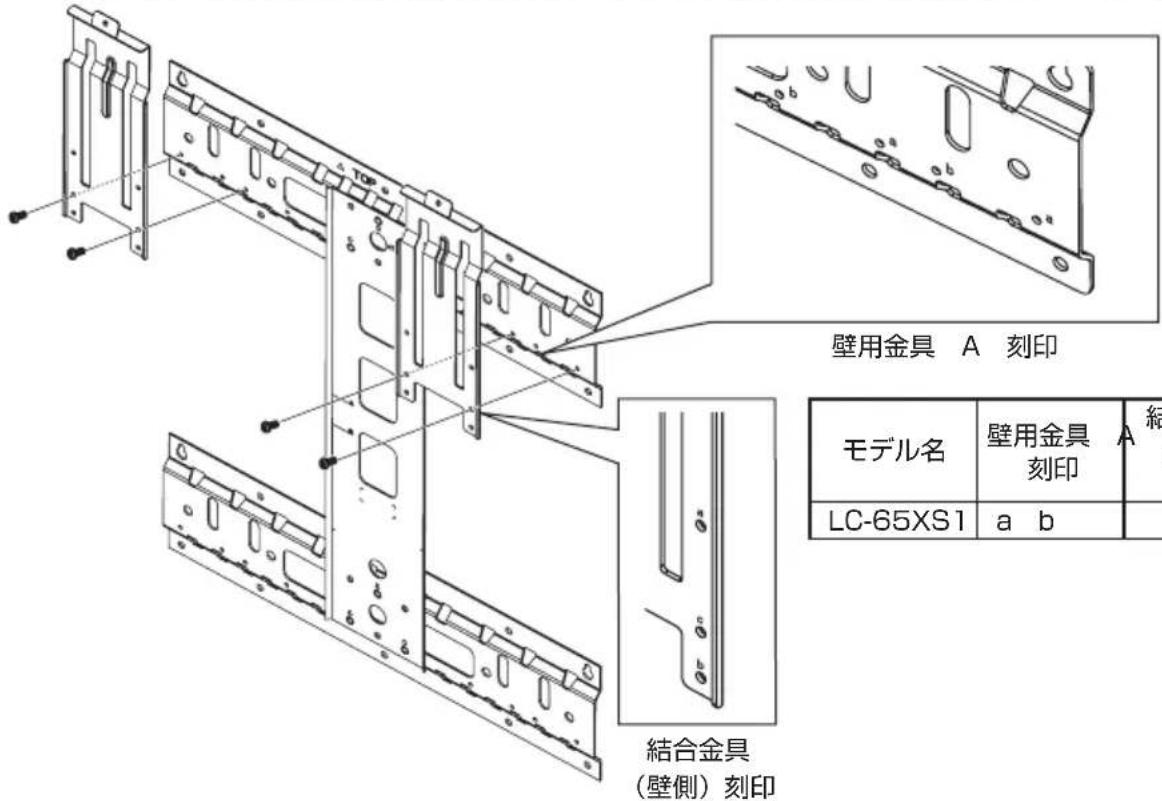

結合金具（壁側）を、壁用金具に取り付ける
壁用金具と結合金具(壁側)のねじ孔(4ヶ所)を合わせ、ねじ①(M4、6mm) 4本で固定します。金具の取り付け位置は、液晶カラーテレビの機種によって異なります。(下記参照)
| LC-65XS1 | a b |
液晶カラーテレビに金具を取り付ける
1

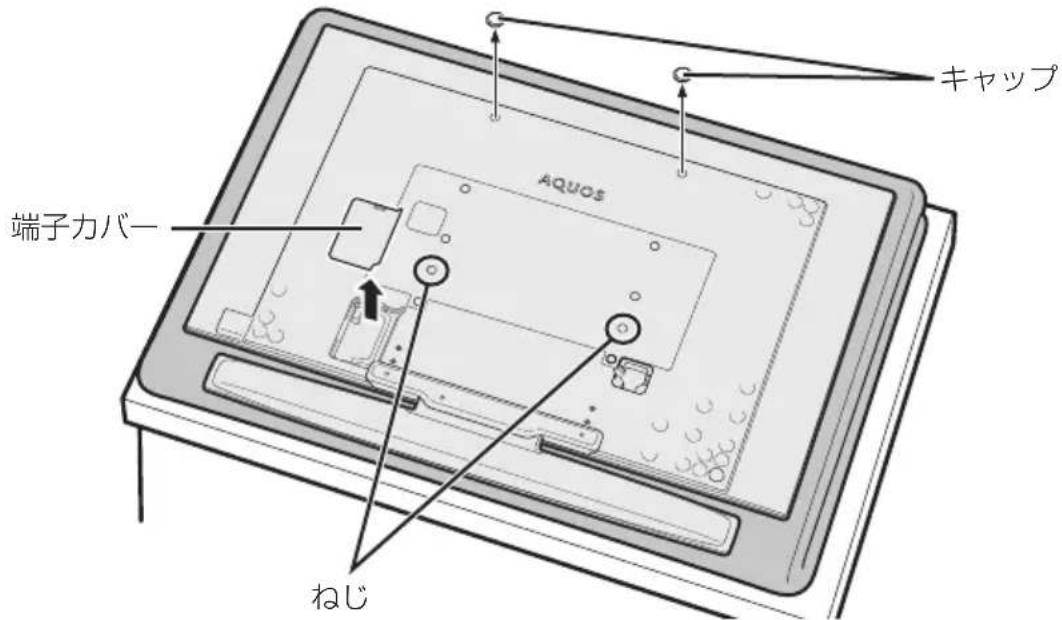

液晶カラーテレビ背面のキャップと端子カバーを外す
毛布など、厚手の柔らかい布の上に液晶カラーテレビを置き、背面のキャップ（2個）、ねじ（2本）と端子カバーを外します。（外したキャップ・ねじは、大切に保管してください。）


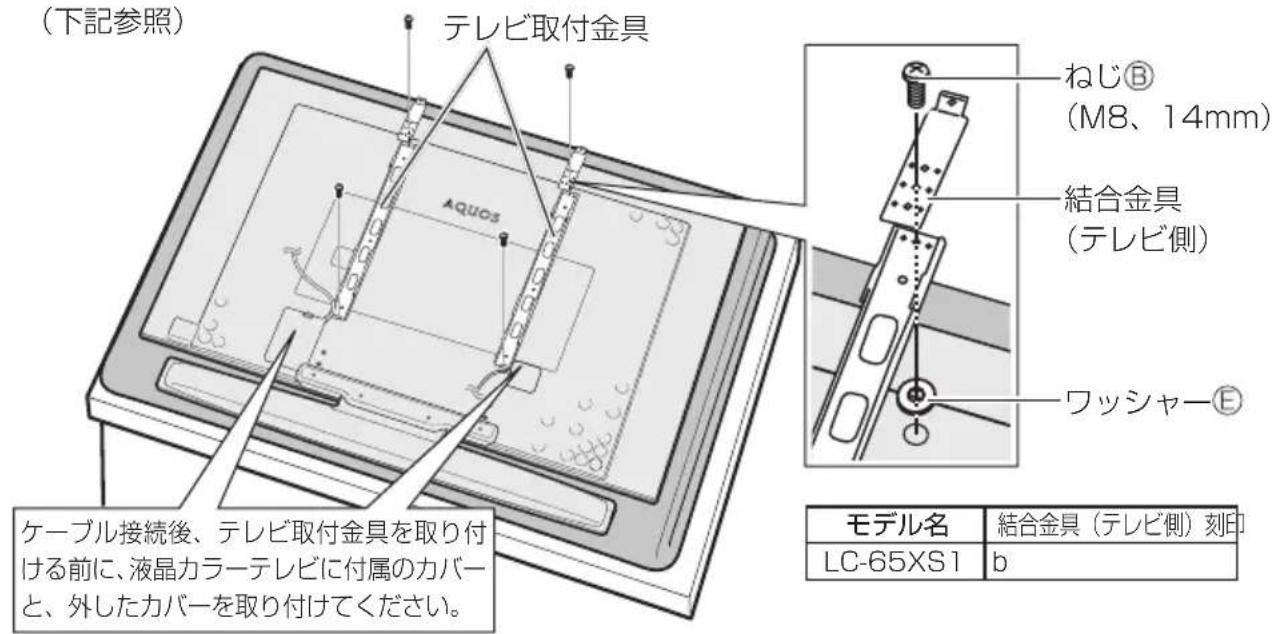

ケーブルの処理をして、テレビ取付金具・結合金具（テレビ側）を液晶カラーテレビに取り付ける
液晶カラーテレビ背面に、テレビ取付金具・結合金具（テレビ側）を、ね⑥（M8、14mm）
4 本を使って取り付け、しっかりと締め付けます。
このとき、テレビ取付金具および結合金具（テレビ側）の組み合わせ・取り付け方向は、下図にしたがって取り付けてください。
結合金具（テレビ側）の取り付け位置は、液晶カラーテレビの機種によって異なります。
・壁用金具への取り付けは必ず 2人以上で行ってください。
・金具と本体の固定は必ず行ってください。固定をしない場合、液晶カラーテレビが落下してケガの原因となるおそれがあります。

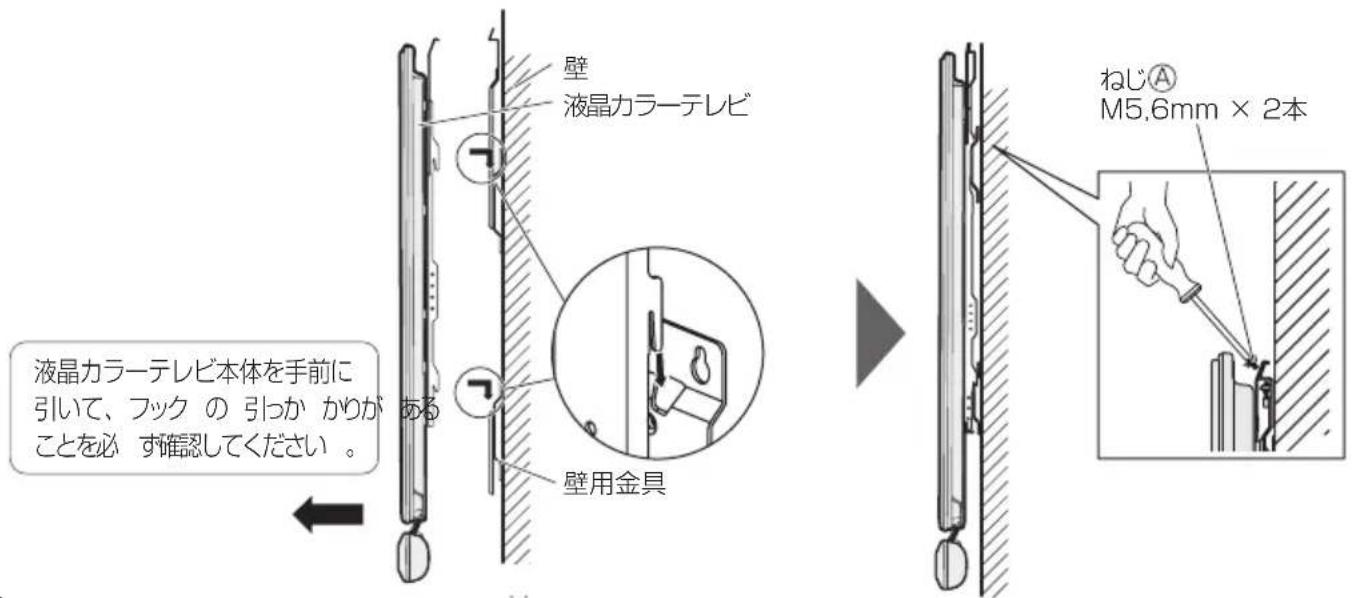

液晶カラーテレビ本体を壁に掛け、ねじで固定する
壁用金具 A の三角形状の孔（4 ヶ所）に、テレビ取付金具のフック部を差し込み、金具の上部をねじ（M5、6mm）2 本で固定します。
