Caractéristiques techniques	Autoradio CD avec tuner FM/AM, compatible CD, MP3, WMA
Puissance de sortie	4 x 52 Watts
Connectivité	Entrée auxiliaire, port USB, compatibilité Bluetooth (selon modèle)
Fonctionnalités supplémentaires	Égaliseur 10 bandes, réglage des basses et des aigus, fonction de lecture aléatoire
Utilisation	Installation dans un véhicule, commandes sur le panneau avant, télécommande (selon modèle)
Maintenance	Nettoyage régulier du lecteur CD, mise à jour du firmware si disponible
Sécurité	Protection contre les surcharges, verrouillage de sécurité (selon modèle)
Informations générales	Dimensions standards pour installation dans la plupart des véhicules, garantie constructeur

FOIRE AUX QUESTIONS - CDXGT215C SONY

Comment régler l'heure sur l'autoradio SONY CDXGT215C ?

Pour régler l'heure, appuyez sur le bouton 'MENU', puis utilisez les boutons de recherche pour naviguer jusqu'à 'Réglage de l'horloge'. Sélectionnez l'option et utilisez les boutons de volume pour ajuster l'heure et les minutes.

Pourquoi mon autoradio ne lit pas les CD ?

Assurez-vous que le CD est inséré correctement et qu'il n'est pas rayé ou sale. Si le problème persiste, essayez un autre CD pour vérifier si le problème vient du lecteur ou du CD lui-même.

Comment connecter mon smartphone à l'autoradio SONY CDXGT215C ?

Pour connecter votre smartphone, utilisez un câble audio 3,5 mm pour une connexion par prise auxiliaire ou un adaptateur Bluetooth si votre autoradio le permet. Sélectionnez l'entrée correspondante sur l'autoradio.

Que faire si l'autoradio ne s'allume pas ?

Vérifiez que l'autoradio est correctement connecté à l'alimentation. Assurez-vous également que le fusible n'est pas grillé. Si tout semble en ordre, il pourrait être nécessaire de faire vérifier l'appareil par un professionnel.

Comment ajuster les paramètres de son sur l'autoradio ?

Pour ajuster les paramètres de son, appuyez sur le bouton 'MENU', puis naviguez jusqu'à 'Réglages audio'. Vous pouvez ajuster les basses, les aigus, et le balance en utilisant les boutons de recherche et de volume.

L'autoradio SONY CDXGT215C prend-il en charge les fichiers audio numériques ?

Oui, l'autoradio prend en charge les fichiers audio numériques via un port USB ou une entrée auxiliaire. Assurez-vous que les fichiers sont dans un format compatible comme MP3 ou WMA.

Comment réinitialiser l'autoradio SONY CDXGT215C ?

Pour réinitialiser l'autoradio, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil avec un objet pointu. Cela rétablira les paramètres d'usine, alors assurez-vous de sauvegarder vos réglages si nécessaire.

Pourquoi je n'ai pas de son sur les stations de radio ?

Vérifiez que l'autoradio est correctement connecté à l'antenne. Assurez-vous également que le volume n'est pas au minimum et que le mode de lecture est bien sur 'Radio'.

Comment sauvegarder mes stations de radio préférées ?

Pour sauvegarder vos stations, réglez l'autoradio sur la station désirée, puis appuyez et maintenez enfoncé le bouton de présélection souhaité jusqu'à ce que vous entendiez un bip. Cela enregistrera la station sur ce bouton.

L'autoradio SONY CDXGT215C est-il compatible avec Apple CarPlay ou Android Auto ?

Non, le SONY CDXGT215C ne prend pas en charge Apple CarPlay ou Android Auto. Il dispose cependant d'une entrée auxiliaire et d'un port USB pour la lecture de musique à partir de dispositifs compatibles.

MODE D'EMPLOI CDXGT215C SONY

Pour annuler la démonstration (DEMO), reportez-vous à la page 10.

En ce qui concerne l'installation et les connexions, consulter le manuel d'installation/raccordement fourni.

Avertissement si le contact de votre voiture ne dispose pas d'une position ACC

Veillez à régler la fonction Auto Off (page 10). L'appareil s'éteint complètement et automatiquement après le laps de temps défini une fois l'appareil mis hors tension afin d'éviter que la batterie ne se décharge. Si vous ne réglez pas la fonction Auto Off, maintenez la touche OFF enfoncée jusqu'à ce que l'affichage disparaisse à chaque fois que vous coupez le contact.

Cette étiquette est située sur la partie inférieure du châssis.

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Microsoft, Windows Media et le logo Windows sont des marques de commerce ou des marques déposées de

Microsoft Corporation aux Etats-Unis et/ou dans d'autres pays.

Table des matières

Félicitations !....4

Préparation

Réglage de l'horloge .... 4

Retrait de la façade .... 4

Installation de la façade ....5

Emplacement des commandes et opérations de base

Rubriques d'affichage....7

Lecture répétée et aléatoire ..... 7

Radio

Mémorisation et réception des stations ..... 7

Mémorisation automatique — BTM.....7

Mémorisation manuelle .....7

Réception des stations mémorisées. . . . . . . . 7

Recherche automatique des fréquences .... 8

Fonction RDS 8

Aperçu. 8

Réglage de AF et TA 8

Sélection de PTY 9

Réglage de CT 9

Autres fonctions

Modification des caractéristiques du son .... 10

Réglage de la balance gauche-droite et de l'équilibre avant-arrière — BAL/FAD .... 10 Personnalisation de la courbe de l'égaliseur — EQ lite .... 10

Réglage des paramètres de configuration — SET .... 10

Utilisation d'un appareil en option ..... 11

Appareil audio auxiliaire ..... 11

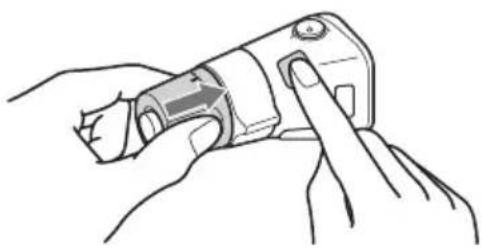

Satellite de commande RM-X4S ..... 12

Informations complémentaires

Précautions 13

Remarques sur les disques ..... 13

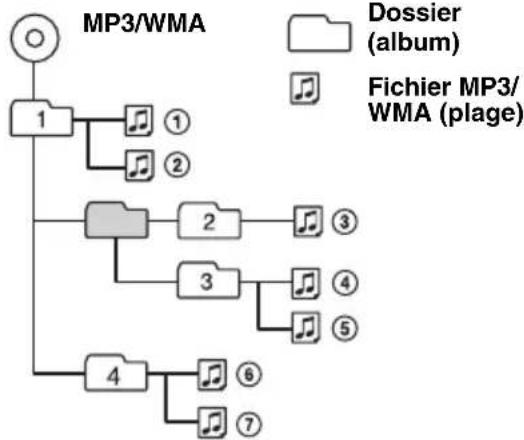

A propos des fichiers MP3/WMA ..... 14

Entretien 14

Retrait de l' appareil . . . . . . . . . . . . . . . . . . . . 15

Spécifications 15

Dépannage 16

Affichage des erreurs et messages ..... 17

Félicitations !

Nous vous remercions d'avoir fait l'acquisition de ce lecteur de disques compacts Sony. Vous pouvez profiter de cet appareil grâce aux fonctions ci-dessous.

- Lecture de CD

Il est possible de lire des CD-DA (contenant également des informations CD TEXT*) et des CD-R/CD-RW (fichiers MP3/WMA contenant également des enregistrements en multisession (page 14)).

Type de disque	Symbole indiqué sur le disque
CD-DA
MP3 WMA

- Réception radio

- Vous pouvez mémoriser jusqu'à 6 stations pour chaque bande de fréquences (FM1, FM2, FM3, MW (PO) et LW (GO)).

- BTM (mémorisation des meilleurs accords) : l'appareil sélectionne les stations émettant des signaux et les mémorise.

• Services RDS

- Vous pouvez utiliser une station FM disposant du système RDS (Système de radiocommunication de données).

- Réglage du son

- EQ lite : Vous pouvez choisir une des 6 courbes d'égaliseur prédéfinies.

• Raccordement d'un appareil auxiliaire

Une prise d'entrée AUX située à l'avant de l'appareil permet de raccorder un appareil portatif.

* Un disque CD TEXT est un CD-DA contenant des informations, telles que le nom du disque, le nom de l'artiste et le nom des plages.

Préparation

Réglage de l'horloge

L'horloge numérique fonctionne suivant un cycle de 24 heures.

1 Appuyez sur la touche de sélection et maintenez-la enfoncée. La fenêtre de réglage s'affiche.

2 Appuyez plusieurs fois sur la touche de sélection jusqu'à ce que « CLOCK-ADJ » apparaisse.

3 Appuyez sur SEEK +. L'indication de l'heure clignote.

4 Tournez la molette de réglage du volume pour régler les heures et les minutes.

Pour déplacer l'indication numérique, appuyez sur SEEK-/+

5 Appuyez sur la touche de sélection. Le réglage est terminé et l'horloge démarre.

Pour afficher l'horloge, appuyez sur DSPL. Appuyez de nouveau sur DSPL pour revenir à l'écran précédent.

Conseil

Vous pouvez régler l'horloge automatiquement au moyen de la fonction RDS (page 9).

Retrait de la façade

Vous pouvez retirer la façade de cet appareil pour le protéger du vol.

Alarme d'avertissement

Si vous mettez la clé de contact en position OFF sans ôter la façade, l'alarme d'avertissement retentit pendant quelques secondes. L'alarme est émise uniquement lorsque l'amplificateur intégré est utilisé.

1 Appuyez sur OFF. L'appareil est hors tension.

2 Appuyez sur ,puis sortez la façade en tirant vers vous.

OFF

Remarques

• N'exercez pas de pression excessive sur la façade ou sur la fenêtre d'affichage et ne la laissez pas tomber.
• N'exposez pas la façade à des températures élevées ou à l'humidité. Evitez de la laisser dans un véhicule en stationnement, sur le tableau de bord ou la plage arrière.

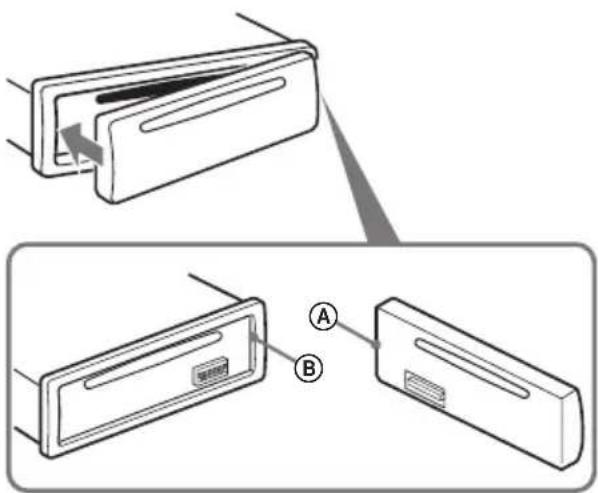

Installation de la façade

Insérez la partie Ⓐ de la façade dans la partie Ⓑ de l'appareil, tel qu'illustré, puis poussez sur le côté gauche jusqu'au déclic indiquant qu'il est en position.

Ne posez rien sur la face interne de la façade.

Emplacement des commandes et opérations de base

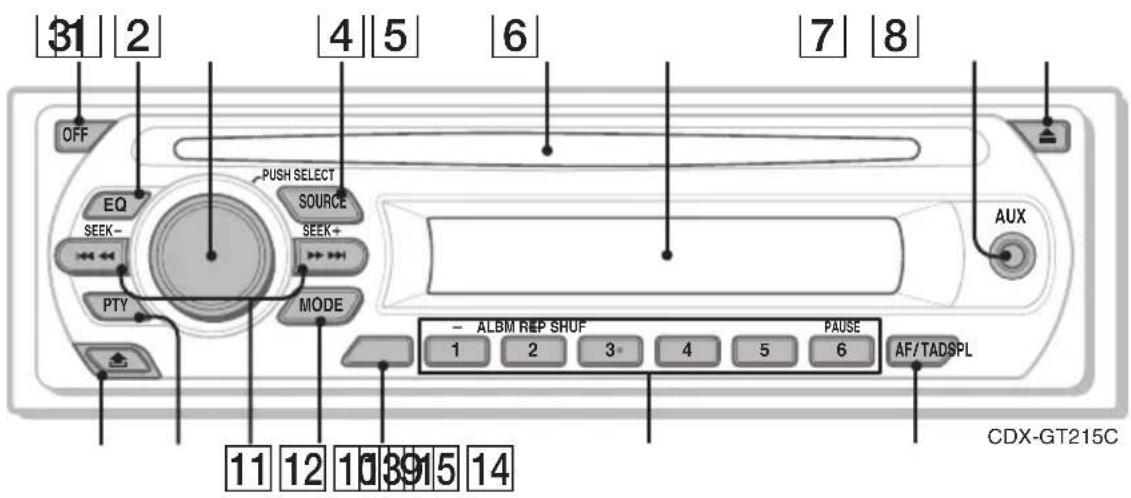

Appareil principal

31 2 4 5 6 7 8 OFF EQ SEEK- PUSH SELECT SOURCE SEEK+ PY MODE AUX 11 12 10 39 15 14 ALBM REP SHUF PAUSE 1 2 3 4 5 6 AF/TADSPL CDX-GT215C

Pour plus de détails, reportez-vous aux numéros de pages indiqués.

1 Touche OFF

Permet de mettre l'appareil hors tension ; d'arrêter la source.

2 Touche EQ (égaliseur) 10

Permet de sélectionner un type d'égaliseur (XPLOD, NATURAL, HARD, UPBEAT, VOCAL, CUSTOM ou OFF).

③ Molette de réglage du volume/touche de sélection 10

Permet de régler le volume (tournez) ; de sélectionner des paramètres de réglage (appuyez et tournez).

4 Touche SOURCE

Permet de mettre l'appareil sous tension et de changer de source (Radio/CD/AUX).

5 Fente d'insertion des disques

Pour insérer le disque (côté imprimé vers le haut). La lecture commence automatiquement.

6 Fenêtre d'affichage

7Prise d'entrée AUX 11

Permet de raccorder un appareil audio portatif.

8 Touche ▲ (éjecter)

Permet d'éjecter le disque.

9 Touche (déverrouillage de la façade) 4

10 Touche PTY (type d'émission) 9

Permet de sélectionner PTY en mode RDS.

11 Touches SEEK -/+

CD :

Permet de sauter des plages (appuyez) ; de sauter des plages en continu (appuyez, puis appuyez de nouveau sur la touche dans un délai d'environ 1 seconde et maintenez-la enfoncée) ; d'avancer/reculer rapidement dans une plage (appuyez sur la touche et maintenez-la enfoncée).

Radio :

Permet de syntoniser automatiquement des stations (appuyez) ; de rechercher manuellement une station (appuyez sur la touche et maintenez-la enfoncée).

12 Touche MODE 7

Permet de sélectionner la bande radio (FM/MW/LW).

Permet de changer les rubriques d'affichage.

14 Touches numériques

CD :

①/②: ALBM -/+*

Permet de sauter des albums (appuyez) ; de sauter plusieurs albums de suite (appuyez sur la touche et maintenez-la enfoncée).

③: REP 7

④: SHUF 7

⑥: PAUSE

Permet d'interompre la lecture.

Appuyez de nouveau sur cette touche pour annuler.

Radio :

Permet de recevoir les stations enregistrées (appuyez) ; de mémoriser des stations (appuyez sur la touche et maintenez-la enfoncée).

15 Touche AF (fréquences alternatives)/TA (messages de radioguidage) 8

Permet de régler AF et TA en RDS.

* Lors de la lecture d'un MP3/WMA.

Rubriques d'affichage

Numéro de plage/temps de lecture écoulée, nom du disque/artiste, numéro de l'album ^1 , nom d'album, nom des plages, informations textuelles ^2 , horloge

*1 Le numéro de l'album s'affiche uniquement lorsque l'album est modifié.
*2 Lorsque vous lisez un fichier MP3, une étiquette ID3 s'affiche et lorsque vous lisez un fichier WMA, une étiquette WMA s'affiche.

Pour changer les rubriques d'affichage, appuyez sur DSPL ; pour les faire défiler, choisissez « A.SCRL-ON » (page 11).

Conseil

Les rubriques affichées diffèrent selon le type de disque, le format d'enregistrement et les réglages. Pour plus de détails sur les formats MP3/WMA, reportez-vous à la page 14.

Lecture répétée et aléatoire

1 En cours de lecture, appuyez plusieurs fois sur ③ (REP) ou ④ (SHUF) jusqu'à ce que le réglage souhaité apparaisse.

Sélectionnez Pour lire

TRACK une plage en boucle.

ALBUM* un album en boucle.

SHUF ALBUM* un album dans un ordre aléatoire.

SHUF DISC un disque dans un ordre aléatoire.

* Lors de la lecture d'un fichier MP3/WMA.

Pour revenir au mode de lecture normal, sélectionnez « OFF » ou « SHUF OFF ».

Radio

Mémorisation et réception des stations

Avertissement

Pour syntoniser des stations pendant que vous conduisez, utilisez la fonction de mémorisation des meilleurs accords (BTM) afin d'éviter les accidents.

Mémorisation automatique — BTM

1 Appuyez plusieurs fois sur SOURCE jusqu'à ce que l'indication « TUNER » apparaisse.

Pour changer de bande, appuyez plusieurs fois sur MODE. Vous pouvez sélectionner FM1, FM2, FM3, MW (PO) ou LW (GO).

2 Appuyez sur la touche de sélection et maintenez-la enfoncée.

La fenêtre de réglage s'affiche.

3 Appuyez plusieurs fois sur la touche de sélection jusqu'à ce que « BTM » s'affiche.

4 Appuyez sur SEEK +.

L'appareil enregistre les stations sur les touches numériques dans l'ordre des fréquences.

Un bip retentit lorsque le réglage est mémorisé.

Mémorisation manuelle

1 Lorsque vous recevez la station que vous souhaitez mémoriser, appuyez sur une touche numérique (① à ⑥) et maintenez-la enfoncée jusqu'à ce que « MEMORY » apparaisse.

Le numéro de la touche apparaît dans la fenêtre d'affichage.

Remarque

Si vous essayez de mémoriser une autre station sur la même touche numérique, la station mémorisée précédemment est effacée.

Conseil

Lorsqu'une station RDS est mémorisée, le réglage AF/TA est également mémorisé (page 8).

Réception des stations mémorisées

1 Sélectionnez la bande, puis appuyez sur une touche numérique (① à ⑥).

Recherche automatique des fréquences

1 Sélectionnez la bande, puis appuyez sur SEEK -/+ pour rechercher la station.

Le balayage s'interrompt lorsque l'appareil capte une station. Répétez cette procédure jusqu'à ce que vous captiez la station souhaitée.

Conseil

Si vous connaissez la fréquence de la station que vous souhaitez écouter, appuyez sur la touche SEEK -/+ et maintenez-la enfoncée pour localiser la fréquence approximativement, puis appuyez plusieurs fois sur SEEK -/+ pour régler la fréquence souhaitée avec précision (syntonisation manuelle).

Fonction RDS

Aperçu

Les stations FM disposant du système RDS (Système de radiocommunication de données) transmettent des informations numériques inaudibles en même temps que le signal normal de leurs émissions radio.

Rubriques d'affichage

A B AFTA TP REG

A Fréquence* 1 (nom du service de l'émission), numéro de présélection, horloge, données RDS
BTA/TP* 2

*1 Lorsque vous captez la station RDS, « *» est affiché à gauche de l'indication de la fréquence.

*2 L'indication « TA » clignote pendant les messages de radioguidage. L'indication « TP » s'allume lorsqu'une de ces stations est captée.

Pour modifier les rubriques d'affichage Ⓐ, appuyez sur DSPL.

Services RDS

Cet appareil propose automatiquement les services RDS, comme suit :

AF (Fréquences alternatives)

Permet de sélectionner et de régler de nouveau la station ayant le signal le plus fort sur un réseau. Cette fonction vous permet d'écouter la même émission en continu pendant un voyage de longue distance sans avoir à régler de nouveau cette station manuellement.

TA (Messages de radioguidage)/TP (Programme de radioguidage)

Propose les messages/programmes de radioguidage disponibles à cet instant. Tout message/programme reçu interrompt la source sélectionnée en cours de diffusion.

PTY (Types d'émission)

Permet d'afficher le type de l'émission en cours et de rechercher votre type d'émission sélectionné.

CT (Heure)

Les données CT (Heure) accompagnant la transmission RDS assurent un réglage de l'horloge.

Remarques

• Selon le pays ou la région où vous vous trouvez, il est possible que les services RDS ne soient pas tous disponibles.
• La fonction RDS ne fonctionne pas correctement si le signal de retransmission est faible ou si la station syntonisée ne transmet pas de données RDS.

Réglage de AF et TA

1 Appuyez plusieurs fois sur AF/TA jusqu'à ce que le réglage souhaité apparaisse.

Sélectionnez Pour

AF-ON activer AF et désactiver TA.

TA-ON activer TA et désactiver AF.

AF, TA-ON activer AF et TA.

AF, TA-OFF désactiver AF et TA.

Mémorisation des stations RDS avec les réglages AF et TA

Vous pouvez prérégler les stations RDS avec les réglages AF et TA. Si vous utilisez la fonction BTM, seules les stations RDS sont mémorisées avec le même réglage AF/TA. Si vous effectuez un préréglage manuel, vous pouvez prérégler à la fois des stations RDS et non-RDS, avec leurs réglages AF/TA respectifs.

1 Réglez AF/TA, puis mémorisez la station à l'aide de la fonction BTM ou manuellement.

Préréglage du volume sonore des messages de radioguidage

Vous pouvez prérégler le niveau de volume des messages de radioguidage de façon à ne manquer aucune information.

1 Tournez la molette de réglage du volume pour régler le niveau de volume.

2 Appuyez sur la touche AF/TA et maintenez-la enfoncée jusqu'à ce que l'indication « TA » apparaisse.

Réception de messages d'urgence

Lorsque la fonction AF ou TA est activée, les messages d'urgence interrompent automatiquement la source sélectionnée en cours de diffusion.

Ecoute continue d'une émission régionale — REG

Lorsque la fonction AF est activée : ce réglage par défaut restreint la réception à une région spécifique, afin qu'une station régionale ayant une fréquence plus puissante ne soit pas captée.

Si vous quittez la zone de réception de cette émission régionale, réglez « REG-OFF » lors de la configuration en cours de réception FM (page 11).

Remarque

Cette fonction est inopérante au Royaume-Uni et dans certaines autres régions.

Fonction de liaison locale (Royaume-Uni uniquement)

Cette fonction vous permet de sélectionner d'autres stations locales de la région, même si elles ne sont pas mémorisées sur les touches numériques.

1 En réception FM, appuyez sur une touche numérique (① à ⑥) sur laquelle une station locale est mémorisée.

2 Dans les 5 secondes qui suivent, appuyez de nouveau sur la touche numérique de la station locale.

Répétez cette procédure jusqu'à ce que vous captiez la station locale souhaitée.

Sélection de PTY

1 Appuyez sur PTY en cours de réception FM.

NEWS

Le nom du type d'émission diffusé apparaît si la station transmet des données PTY.

2 Appuyez plusieurs fois sur PTY jusqu'à ce que le type d'émission souhaité s'affiche.

3 Appuyez sur SEEK -/+. L'appareil commence à rechercher une station diffusant le type d'émission sélectionné.

Type d'émission

NEWS (nouvelles), AFFAIRS (dossiers d'actualité), INFO (informations), SPORT (sports), EDUCATE (education), DRAMA (théâtre), CULTURE (culture), SCIENCE (science), VARIED (divers), POP M (musique pop), ROCK M (rock), EASY M (musique légère), LIGHT M (musique classique légère), CLASSICS (musique classique), OTHER M (autres styles de musique), WEATHER (météo), FINANCE (finance), CHILDREN (émissions pour les enfants), SOCIAL A (affaires sociales), RELIGION (religion), PHONE IN (émissions ligne ouverte), TRAVEL (voyage), LEISURE (loisirs), JAZZ (jazz), COUNTRY (musique country), NATION M (musique nationale), OLDIES (musique d'autrefois), FOLK M (musique folk), DOCUMENT (documentaires)

Remarque

Cette fonction est inopérante dans certains pays ou régions où les données PTY ne sont pas disponibles.

Réglage de CT

1 Sélectionnez « CT-ON » lors de la configuration (page 10).

Remarques

• Il est possible que la fonction CT ne fonctionne pas, même si une station RDS est captée.
• Il peut y avoir une différence entre l'heure réglée par la fonction CT et l'heure réelle.

Autres fonctions

Modification des caractéristiques du son

Réglage de la balance gauche-droite et de l'équilibre avant-arrière — BAL/FAD

1 Appuyez plusieurs fois sur la touche de sélection jusqu'à ce que « BAL » ou « FAD » apparaisse.

Le paramètre change comme suit :

$$ \begin{array}{l} \text { LOW } ^ { 1} \longrightarrow \text { HI } ^ { 1} \longrightarrow \text { BAL(gauche - droite)} \longrightarrow \ \text { FAD(avant - arrière)} \longrightarrow \text { AUX } ^ {* 2} \end{array} $$

*1 Lorsque EQ lite est activé (page 10).

*2 Lorsque la source AUX est activée (page 11).

2 Tournez la molette de réglage du volume pour régler le parameter sélectionné.

Le réglage est terminé après 3 secondes et la fenêtre d'affichage revient au mode de lecture/réception normal.

Personnalisation de la courbe de l'égaliseur — EQ lite

Le paramètre « CUSTOM » de EQ lite vous permet d'effectuer vos propres réglages de l'égaliseur.

1 Sélectionnez une source, puis appuyez plusieurs fois sur EQ pour sélectionner « CUSTOM ».

2 Appuyez plusieurs fois sur la touche de sélection jusqu'à ce que « LOW » ou « HI » apparaisse.

3 Tournez la molette de réglage du volume pour régler le parameter sélectionné.

Le niveau de volume peut être réglé par incréments de 1 dB, de -10 dB à +10 dB.

Répétez les étapes 2 et 3 pour régler la courbe de l'égaliseur.

Pour restaurer la courbe de l'égaliseur par défaut, appuyez sur la touche de sélection avant la fin du réglage et maintenez-la enfoncée.

Le réglage est terminé après 3 secondes et la fenêtre d'affichage revient au mode de lecture/réception normal.

Conseil

Vous pouvez également régler d'autres types d'égaliseur.

Réglage des paramètres de configuration — SET

1 Appuyez sur la touche de sélection et maintenez-la enfoncée. La fenêtre de réglage s'affiche.

2 Appuyez plusieurs fois sur la touche de sélection jusqu'à ce que le paramètre souhaité s'affiche.

3 Tournez la molette de réglage du volume pour sélectionner le réglage (exemple « ON » ou « OFF »).

4 Appuyez sur la touche de sélection et maintenez-la enfoncée.

Le réglage est terminé et la fenêtre d'affichage revient au mode de lecture/réception normal.

Remarque

Les rubriques affichées diffèrent selon la source et le réglage.

Les paramètres suivants peuvent être réglés (reportez-vous à la page indiquée pour plus de détails) :

« ● » indique les réglages par défaut.

CLOCK-ADJ (réglage de l'horloge) (page 4)

CT (heure)

Pour régler « CT-ON » ou « CT-OFF » (●) (page 8, 9).

BEEP

Pour régler « BEEP-ON » (●) ou « BEEP-OFF ».

AUX-A*1 (son AUX)

Pour régler l'affichage de la source AUX sur « AUX-A-ON » (●) ou « AUX-A-OFF » (page 11).

A.OFF (arrêt automatique)

Pour éteindre automatiquement après un laps de temps choisi lorsque l'appareil est mis hors tension : « A.OFF-NO » (●), « A.OFF-30S (secondes) », « A.OFF-30M (minutes) » ou « A.OFF-60M (minutes) ».

DEMO*1 (démonstration)

Pour régler « DEMO-ON » (●) ou « DEMO-OFF ».

ILM (Eclairage)

Pour modifier la couleur de l'éclairage : « I L M - 1 »(ou « ILM-2 »).

M.DSPL (affichage animé)

• « M.DSPL-ON » (●) : pour afficher les motifs animés.
• « M.DSPL-OFF » : pour désactiver l'affichage animé.

A.SCRL (défilement automatique)

Pour faire défiler automatiquement les rubriques d'affichage longues lorsque l'album ou la plage est modifié(e).

- « A.SCRL-ON » (●) : pour faire défiler les rubriques.

- « A.SCRL-OFF » : pour ne pas faire défiler les rubriques.

LOCAL (mode de recherche locale)

- « LOCAL-ON » : pour régler uniquement les stations dont les signaux sont plus puissants.

- « LOCAL-OFF » (●) : pour syntoniser en réception normale.

MONO\*2 (mode monaural)

Sélectionnez le mode de réception mono pour améliorer une mauvaise réception FM.

- « MONO-ON » : pour écouter des émissions stéréo en mode mono.

- « MONO-OFF » (●) : pour écouter les émissions stéréo en stéréo.

REG ^*2 (régional)

Pour régler « REG-ON » (●) ou « REG-OFF » (page 9).

LOUD (intensité sonore)

Permet d'avoir un son clair à volumes faibles.

- « LOUD-ON » : pour amplifier les graves et les aigus.

- « LOUD-OFF » (●) : pour ne pas amplifier les graves et les aigus.

BTM (page 7)

*1 Lorsque l'appareil est hors tension.

*2 Lorsqu'une station FM est captée.

Utilisation d'un appareil en option

Appareil audio auxiliaire

En raccordant un appareil audio portatif en option à la prise d'entrée AUX (mini-prise stéréo) de l'appareil, puis en sélectionnant simplement la source, vous pouvez écouter le son par l'intermédiaire des haut-parleurs de votre véhicule. Vous pouvez régler le niveau du volume quelle que soit la différence de son entre l'appareil et l'appareil audio portable. Suivez la procédure ci-dessous :

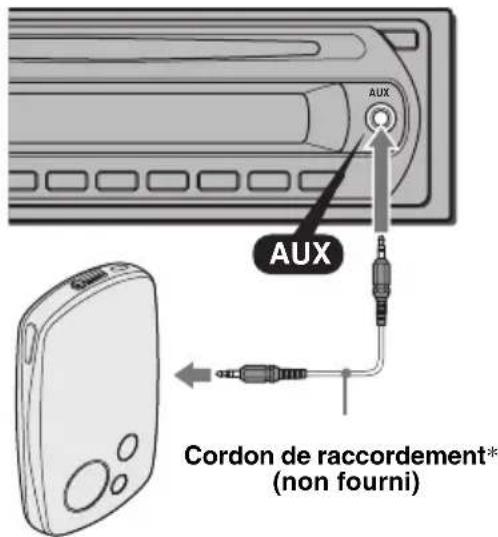

Raccordement de l'appareil audio portatif

1 Mettez l'appareil audio portatif hors tension.
2 Baissez le volume sur l'appareil.
3 Raccordez l'appareil.

AUX Cordon de raccordement* (non fourni)

* Veillez à utiliser une fiche droite.

Réglage du niveau de volume

Veillez à régler le volume de chaque appareil audio raccordé avant la lecture.

1 Baissez le volume sur l'appareil.
2 Appuyez plusieurs fois sur SOURCE jusqu'à ce l'indication « AUX » apparaisse. « FRONT IN » s'affiche.
3 Lancez la lecture de l'appareil audio portatif à un volume modéré.
4 Réglez votre niveau d'écoute habituel sur l'appareil.
5 Appuyez plusieurs fois sur la touche de sélection jusqu'à ce que « AUX » apparaisse, puis tournez la molette de réglage du volume pour ajuster le niveau d'entrée (- 8 dB à + 18 dB).

Satellite de commande RM-X4S

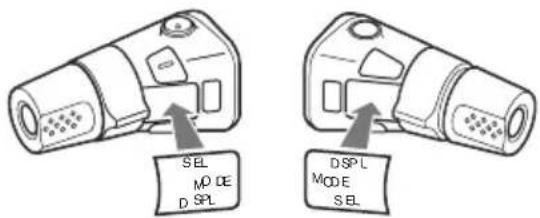

Fixation de l'étiquette

Fixez l'étiquette comportant les indications en fonction de la position de montage du satellite de commande.

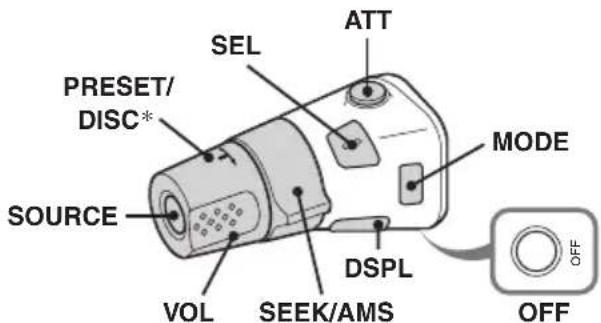

Emplacement des commandes

Les touches du satellite de commande commandent les mêmes fonctions que les touches correspondantes de l'appareil.

Les commandes suivantes du satellite de commande ne s'utilisent pas de la même manière que celles de l'appareil.

• Touche SEL (sélection)
Identique à la touche de sélection de l'appareil.
- Commande PRESET/DISC*
Identique à la touche ①/② (ALBM -/+ ) de l'appareil (enfoncez et tournez).
- Commande VOL
Identique à la commande du volume de l'appareil (tournez).
• Commande SEEK/AMS
Identique à la touche SEEK -/+ de l'appareil (tournez ou tournez et maintenez enfoncée).
- Touche ATT (atténuation du son)
Atténuation du son. Appuyez de nouveau sur cette touche pour annuler.

* Non disponible sur cet appareil.

Modification du sens de fonctionnement

Le sens de fonctionnement des commandes est réglé par défaut comme indiqué sur l'illustration ci-dessous.

Pour augmenter

Enter Pour dim

Pour diminuer

Si vous devez monter le satellite de commande du côté droit de la colonne de direction, vous pouvez inverser le sens de fonctionnement.

1 Appuyez sur la touche (SEL) et maintenez-la enfoncée tout en appuyant sur la commande VOL.

Informations complémentaires

Précautions

• Si votre véhicule est resté stationné en plein soleil, laissez l'appareil refroidir avant de l'utiliser.
• L'antenne électrique se déploie automatiquement lorsque l'appareil est en fonctionnement.

Condensation

Par temps de pluie ou dans des régions très humides, de l'humidité peut se condenser à l'intérieur des lentilles et dans la fenêtre d'affichage de l'appareil. Si cela se produit, l'appareil ne fonctionne pas correctement. Dans ce cas, retirez le disque et attendez environ une heure que l'humidité se soit évaporée.

Pour conserver un son de haute qualité

Veillez à ne pas renverser de jus de fruit ni d'autres boissons sucrées sur l'appareil ou sur les disques.

Remarques sur les disques

• Pour que le disque reste propre, ne touchez pas sa surface. Manipulez le disque en le tenant par les bords.
• Rangez vos disques dans leurs boîtiers ou dans des chargeurs lorsque vous ne vous en servez pas.
• Ne soumettez pas les disques à des températures élevées. Evitez de les laisser dans un véhicule en stationnement, sur le tableau de bord ou la plage arrière.

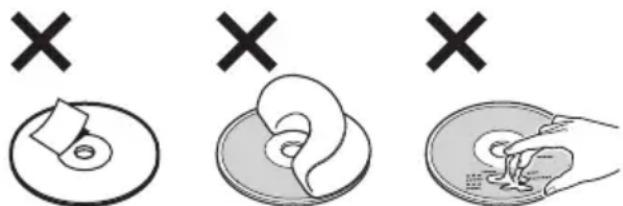

• Ne collez pas d'étiquettes sur les disques et n'utilisez pas de disques rendus collants par de l'encre ou des résidus. De tels disques peuvent s'arrêter de tourner en cours de lecture et provoquer des problèmes de fonctionnement ou être endommagés.

• N'utilisez pas de disques sur lesquels sont collés des étiquettes ou des autocollants.
  L'utilisation de tels disques peut entraîner les problèmes de fonctionnement suivants :

• impossibilité d'éjecter un disque parce que l'étiquette ou l'autocollant se décolle et bloque le mécanisme d'éjection ;
  – erreurs de lecture des données audio (p. ex. sauts de lecture ou aucune lecture) provoquées par une déformation du disque suite au rétrécissement de l’étiquette ou de l’autocollant sous l’effet de la chaleur.

• Les disques de forme non standard (p. ex. en forme de cœur, de carré ou d'étoile) ne peuvent pas être lus avec cet appareil. Vous risquez d'endommager votre appareil si vous essayez de le faire. N'utilisez pas de tels disques.

• Ce lecteur ne permet pas la lecture des CD de 8 cm.
• Avant la lecture, nettoyez les disques avec un chiffon de nettoyage disponible dans le commerce. Essuyez chaque disque en partant du centre. N'utilisez pas de solvants tels que de l'essence, du diluant, des produits de nettoyage vendus dans le commerce ou des sprays antistatiques destinés aux disques analogiques.

Remarques sur les disques CD-R/CD-RW

• Il est possible que cet appareil ne puisse pas lire certains CD-R/CD-RW (en fonction de l'appareil utilisé pour l'enregistrement ou de l'état du disque).
• Cet appareil ne permet pas la lecture des CD-R/CD-RW non finalisés.

Disques de musique encodés à l'aide d'une technologie de protection des droits d'auteur

Cet appareil est conçu pour la lecture des disques conformes à la norme Compact Disc (CD). Dernièrement, certaines maisons de disques ont lancé sur le marché divers types de disques de musique encodés selon des technologies de protection des droits d'auteur. Notez que, parmi ces types de disques, certains ne sont pas conformes à la norme CD. La lecture de ces disques avec cet appareil peut être impossible.

Remarque sur les DualDiscs

Un DualDisc est un disque double face qui comporte les données d'un DVD sur une face et des données audio numériques sur l'autre face. La face du contenu audio des DualDiscs n'étant pas conforme à la norme Compact Disc (CD), la lecture de ces disques sur cet appareil n'est pas garantie.

A propos des fichiers MP3/WMA

MP3, qui est l'abréviation de MPEG-1 Audio Layer-3, est un format standard de compression de fichiers musicaux. Il comprime les données de CD audio à environ 1/10e de leur taille initiale. WMA, qui signifie Windows Media Audio, est une autre norme de format de compression des fichiers audio. Elle comprime les données de CD audio à environ 1/22e* de leur taille initiale.

* uniquement pour 64 kbit/s
• L'appareil est compatible avec le format ISO 9660 niveau 1/niveau 2, avec les extensions Joliet/Romeo et les multisessions.
- Nombre maximal de :

- dossiers (albums) : 150 (y compris le répertoire de base et les dossiers vides).

- fichiers MP3/WMA (plages) et dossiers contenus dans un disque : 300 (lorsqu'un nom de fichier ou de dossier contient un grand nombre de caractères, ce nombre peut être inférieur à 300).

- caractères affichables pour un nom de dossier/fichier : 32 (Joliet) ou 64 (Romeo).

- Les versions 1.0, 1.1, 2.2, 2.3 et 2.4 de tags ID3 s'appliquent au format MP3 uniquement. Le tag ID3 comporte 15/30 caractères (1.0 et 1.1) ou 63/126 caractères (2.2, 2.3 et 2.4). Le tag WMA comporte 63 caractères.

Ordre de lecture des fichiers MP3/WMA

Remarques

• Lors de l'identification d'un fichier MP3/WMA, veillez à ajouter l'extension « .mp3 »/« .wma » au nom de fichier.
• Lors de la lecture d'un fichier MP3/WMA VBR (à débit variable) ou pendant l'avance/retour rapide, le temps de lecture écoulé qui s'affiche peut être inexact.
• Lors de l'enregistrement d'un disque en multisession, seule la première plage du premier format de session est reconnue et lue (tout autre format est ignoré). La priorité du format est CD-DA et MP3/WMA.

- Lorsque la première plage est un CD-DA, seul le CD-DA de la première session est lu.

- Lorsque la première plage n'est pas un CD-DA, seule une session MP3/WMA est lue. Si le disque ne contient aucune information dans ces formats, l'indication « NO MUSIC » apparaît.

Remarques sur le format MP3

• Assurez-vous de finaliser le disque avant de l'utiliser sur l'appareil.
• Il est possible que le son soit intermittent lors de la lecture d'un fichier MP3 à haut débit binaire (par exemple 320 kbit/s).

Remarques sur le format WMA

• Les fichiers comprimés sans perte ne peuvent pas être lus.
• Les fichiers protégés par une technologie de protection des droits d'auteur ne peuvent pas être lus.

Si vous avez des questions ou des problèmes concernant cet appareil qui ne sont pas abordés dans ce mode d'emploi, contactez votre revendeur Sony.

Entretien

Remplacement du fusible

Lorsque vous remplacez le fusible, veillez à utiliser un fusible dont la capacité, en ampères, correspond à la valeur indiquée sur l'ancien fusible. Si le fusible fond, vérifiez le branchement de l'alimentation et remplacez le fusible. Si le nouveau fusible fond également, il est possible que l'appareil soit défectueux. Dans ce cas, consultez votre revendeur Sony le plus proche.

Fusible (10 A)

Nettoyage des connecteurs

L'appareil peut ne pas fonctionner correctement si les connecteurs entre l'appareil et la façade sont souillés. Pour éviter cette situation, enlevez la façade (page 4) et nettoyez les connecteurs à l'aide d'un coton-tige. N'exercez pas une pression trop forte, sinon les connecteurs peuvent être endommagés.

Arrière de la façade

Remarques

• Pour plus de sécurité, coupez le moteur avant de nettoyer les connecteurs et retirez la clé du contact.
• Ne touchez jamais les connecteurs directement avec les doigts ou avec un objet métallique.

Retrait de l'appareil

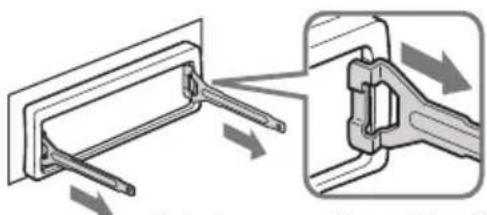

1 Retirez le tour de protection.

①Retirez la façade (page 4).
② Insérez les clés de déblocage dans le tour de protection.

Orientez correctement la clé de déblocage comme illustré.

③Tirez sur les clés de déblocage pour retirer le tour de protection.

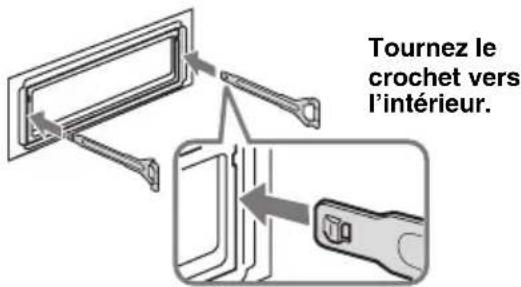

2 Retirez l'appareil.

① Insérez simultanément deux clés de déblocage jusqu'au déclic.

Tournez le crochet vers l'intérieur.

②Tirez sur les clés de déblocage pour extraire l'appareil.

③Faites glisser l'appareil en dehors de son support.

Rapport signal/bruit : 95 dB
Réponse en fréquence : 10 à 20 000 Hz
Pleurage et scintillement : inférieur à la limite mesurable

Radio

FM

Plage de syntonisation : 87,5 à 108,0 MHz

Borne d'antenne : Connecteur d'antenne externe

Moyenne fréquence : 10,7 MHz/450 kHz

Sensibilité utile : 9 dBf

Sélectivité : 75 dB à 400 kHz

Rapport signal/bruit : 67 dB (stéréo), 69 dB (mono)

Distorsion harmonique à 1 kHz : 0,5 % (stéréo), 0,3 % (mono)

Séparation : 35 dB à 1 kHz

Réponse en fréquence : 30 à 15 000 Hz

MW (PO)/LW (GO)

Plage de syntonisation : MW (PO) : 531 à 1 602 kHz LW (GO) : 153 à 279 kHz

Borne d'antenne : Connecteur d'antenne externe

Moyenne fréquence : 10,7 MHz/450 kHz

Sensibilité : MW (PO) : 30 μV, LW (GO) : 40 μV

Amplificateur de puissance

Sortie : sorties haut-parleurs (connecteurs de sécurité)

Impédance des haut-parleur : 4 à 8 ohms

Puissance de sortie maximale : 45 W × 4 (à 4 ohms)

Généralités

Sortie : Borne de commande de relais d'antenne électrique

Entrées : Borne de commande ATT téléphone Borne d'entrée de télécommande Borne d'entrée de l'antenne Prise d'entrée AUX (mini-prise stéréo)

Commandes de tonalité : Graves : ± 10 dB à 100 Hz Aigus : ± 10 dB à 10 kHz

Intensité sonore : + 9 dB à 100 Hz + 5 dB à 10 kHz

Alimentation : batterie de voiture 12 V CC (masse négative)

Dimensions : environ 178 × 50 × 179 mm (l/h/p)

Dimensions du support : environ 182 × 53 × 162 mm (l/h/p)

Poids : environ 1,2 kg (2 lb 11 oz)

Accessoire fourni : Composants destinés à l'installation et au raccordement (1 jeu)

Accessoires en option : Satellite de commande : RM-X4S

suite à la page suivante →

Il est possible que votre détaillant ne dispose pas de certains accessoires décrits ci-dessus. Veuillez vous adresser à lui pour tout renseignement complémentaire.

Licence de la technologie de codage audio MPEG Layer-3 et des brevets obtenue de Fraunhofer IIS et Thomson.

La conception et les spécifications sont sujettes à modification sans préavis.

• Aucun retardateur de flamme halogéné n'est utilisé dans certaines cartes à circuits imprimés.
• Aucun retardateur de flamme halogéné n'est utilisé dans la composition des coques.
• Du papier est utilisé pour les cales d'emballage.
• Imprimée avec de l'encre à base d'huile végétale sans COV (composés organiques volatils).

Dépannage

La liste de contrôles suivante vous aidera à remédier aux problèmes que vous pourriez rencontrer avec cet appareil.

Avant de passer en revue la liste de contrôles ci-dessous, vérifiez les procédures de raccordement et d'utilisation.

Généralités

L'appareil n'est pas alimenté.

Vérifiez le raccordement. Si tout est en ordre, vérifiez le fusible.

L'antenne électrique ne se déploie pas.

L'antenne électrique ne dispose pas de relais.

Aucun son.

• Le volume est trop faible.
- La fonction ATT est activée ou la fonction ATT téléphone (lorsque le câble d'interface d'un téléphone embarqué est raccordé au fil ATT) est activé.
- La position de la commande de balance « FAD » n'est pas réglée pour un système à 2 enceintes.

Aucun bip n'est émis.

Le bip est désactivé (page 10).

Le contenu de la mémoire a été effacé.

• Le cordon d'alimentation ou la batterie a été déconnecté.
• Le cordon d'alimentation n'est pas raccordé correctement.

Les stations mémorisées et l'heure sont effacées.

Le fusible a fondu.

Emission de bruit lorsque la position de la clé de contact est modifiée.

Les fils ne sont pas raccordés correctement au connecteur d'alimentation du véhicule destiné aux accessoires.

L'affichage disparaît de la fenêtre d'affichage ou il ne s'affiche pas.

• L'affichage est désactivé si vous maintenez la touche OFF enfoncée.
  →Maintenez la touche OFF de l'appareil enfoncée jusqu'à ce que l'affichage apparaisse.
• Les connecteurs sont sales (page 14).

La fonction Auto Off ne fonctionne pas.

L'appareil est sous tension. La fonction Auto Off s'active une fois l'appareil éteint.

→Mettez l'appareil hors tension.

Lecture de CD

Impossible d'introduire le disque.

• Un autre disque est déjà en place.
• Le disque a été introduit de force à l'envers ou dans le mauvais sens.

La lecture du disque ne commence pas.

• Le disque est défectueux ou sale.
• Les CD-R/CD-RW ne sont pas destinés à un usage audio (page 13).

Impossible de lire des fichiers MP3/WMA.

Le disque n'est compatible avec le format ou la version MP3/WMA (page 14).

Certains fichiers MP3/WMA exigent un délai plus long que d'autres avant le début de la lecture.

La lecture des types de disques suivants exige un délai de démarrage plus long :

– disques comportant une hiérarchie de dossiers complexe ;
– disques enregistrés en multisession ;
– disques auxquels il est possible d'ajouter des données.

Les rubriques d'affichage ne défilent pas.

• Pour les disques contenant un grand nombre de caractères, le défilement peut être inopérant.
• « A.SCRL » est réglé sur « OFF ».
  →Réglez « A.SCRL-ON » (page 11).

Le son saute.

• L'installation est incorrecte.
→Installez l'appareil suivant un angle de moins de 45° dans un endroit stable de la voiture.
- Le disque est défectueux ou sale.

Le disque ne s'éjecte pas.

Appuyez sur ▲ (éjecter) (page 6).

Réception radio

Impossible de capter des stations. Le son comporte des parasites.

• Raccordez un câble de commande d'antenne électrique (bleu) ou un câble d'alimentation d'accessoire (rouge) au câble d'alimentation de l'amplificateur d'antenne de la voiture (uniquement si votre voiture est équipée d'une antenne FM/MW (PO)/LW (GO) intégrée dans la vitre arrière/latérale).
• Vérifiez le raccordement de l'antenne de la voiture.
• L'antenne automatique ne se déploie pas.
  →Vérifiez le raccordement du câble de commande de l'antenne électrique.
  • Vérifiez la fréquence.

Impossible de capter une présélection.

• Enregistrez la fréquence correcte dans la mémoire.
  • Le signal capté est trop faible.

Le réglage automatique des stations est impossible.

• Le réglage du mode de recherche locale est incorrect.
  →La recherche automatique des fréquences s'arrête trop fréquemment : Réglez « LOCAL-ON » (page 11).
  →La recherche automatique des fréquences ne s'arrête sur aucune station : Réglez « MONO-ON » (page 11).
• Le signal capté est trop faible.
  →Réglez manuellement la fréquence.

En cours de réception FM, l'indication « ST » clignote.

• Réglez la fréquence correctement.
• Le signal capté est trop faible.
  →Réglez « MONO-ON » (page 11).

Un programme FM émis en stéréo est entendu en mono.

L'appareil est en mode de réception mono.

→Réglez « MONO-OFF » (page 11).

Fonction RDS

Une recherche (SEEK) commence après quelques secondes d'écoute.

La station ne diffuse pas de programmes de radioguidage (fonction TP désactivée) ou le signal capté est faible.

→Désactivez TA (page 8).

Aucun message de radioguidage.

• Activez TA (page 8).
• La station n'émet pas de messages de radioguidage, malgré l'indication TP.
  →Réglez la fréquence pour capter une autre station.

PTY affiche « - - - - - - - ».

• La station actuellement captée n'est pas une station RDS.
• Les données RDS n'ont pas été reçues.
• La station ne spécifie pas le type d'émission.

Affichage des erreurs et messages

ERROR

• Le disque est sale ou inséré à l'envers.
  →Nettoyez le disque ou insérez-le correctement.
• Un disque vierge a été inséré.
• Le disque ne peut pas être lu en raison d'un problème.
  →Insérez-en un autre.

FAILURE

Les haut-parleurs ne sont pas raccordés correctement.
→Reportez-vous au manuel d'installation de ce modèle pour vérifier les raccordements.

L. SEEK +/-

Le mode de recherche locale est activé en cours de recherche automatique des fréquences.

NO AF

Il n'existe aucune fréquence alternative pour la station actuelle.

→ Appuyez sur SEEK -/+ pendant que le nom du service de programme clignote. L'appareil commence à rechercher une autre fréquence avec les mêmes données d'identification de programme (PI) (l'indication « PI SEEK » apparaît).

NO INFO

Aucune information textuelle n'est écrite dans le fichier MP3/WMA.

NO MUSIC

Le disque n'est pas un fichier audio.
→Insérez un CD de musique.

NO NAME

Aucun nom d'album ou de plage n'est écrit dans la plage.

NO TP

L'appareil continue à rechercher les stations diffusant des messages de radioguidage.

OFFSET

Il est possible qu'il y ait un problème de fonctionnement.

→Vérifiez le raccordement. Si le message d'erreur reste affiché, contactez votre revendeur Sony le plus proche.

READ

L'appareil lit toutes les informations de plage et d'album sur le disque.

→Attendez que la lecture soit terminée et la lecture commence automatiquement. Selon la structure du disque, cette opération peut prendre plus d'une minute.

PUSH EJT

Impossible d'éjecter le disque.

→ Appuyez sur ▲ (éjecter) (page 6).

« L» OU « _ »L

7777

Pendant le retour ou l'avance rapide, vous avez atteint le début ou la fin du disque et vous ne pouvez pas aller plus loin.

« — »

Le caractère ne peut pas être affiché.

Si ces solutions ne permettent pas d'améliorer la situation, contactez votre revendeur Sony le plus proche.

Si vous portez l'appareil à réparer en raison d'un problème de lecture de CD, apportez le disque utilisé au moment où le problème s'est produit.
