MANUALE UTENTE CDXGT215C SONY

Istruzioni per l'uso IT

Per annullare la dimostrazione (DEMO), vedere pagina 10.

Om de demonstratie (DEMO) te annuleren, zie pagina 10.

CDX-GT215C

Si dichiara che l'apparecchio è stato fabbricato in conformità all'art.2, Comma l del D.M.28.08.1995 n.548.

Per l'installazione e i collegamenti, fare riferimento al manuale di istruzioni per l'installazione e i collegamenti in dotazione.

Avvertenza relativa all'installazione su un'auto sprovvista della posizione ACC (accessoria) sul blocchetto di accensione

Assicurarsi di impostare la funzione di spegnimento automatico (pagina 10). In questo modo, l'apparecchio si spegne completamente e in modo automatico dopo l'intervallo di tempo impostato dal relativo spegnimento, per evitare lo scaricamento della batteria.

Se non si imposta la funzione di spegnimento automatico, ogni volta che il motore viene spento tenere premuto OFF fino a quando il display non scompare.

Microsoft, Windows Media e il loro Windows sono marchi di fabbrica o marchi registrati di Microsoft Corporation

negli Stati Uniti e/o in altri paesi.

Questa etichetta è posta nella parte inferiore esterna.

Trattamento del dispositivo elettrico od elettronico a fine vita (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Congratulazioni! 4

Operazioni preliminari

Impostazione dell'orologio .... 4

Rimozione del pannello anteriore ..... 4

Installazione del pannello anteriore ..... 5

Posizione dei comandi e operazioni di base

Unità principale....6

CD

Voci del display 7

Riproduzione ripetuta e in ordine casuale...7

Radio

Memorizzazione e ricezione delle stazioni . . . . 7

Memorizzazione automatica — BTM....7

Memorizzazione manuale....7

Ricezione delle stazioni memorizzate.....7

Sintonizzazione automatica 8

RDS 8

Panoramica 8

Impostazione dei modi AF e TA....8

Sezione del modo PTY .....9

Impostazione di CT. 9

Altre funzioni

Modifica delle impostazioni audio ..... 10

Regolazione del bilanciamento e dell'attenuatore — BAL/FAD ..... 10

Personalizzazione della curva dell'equalizzatore — EQ lite .... 10

Regolazione delle voci di impostazione — SET 10

Uso di apparecchi opzionali ..... 11

Apparecchio audio ausiliare.... 11

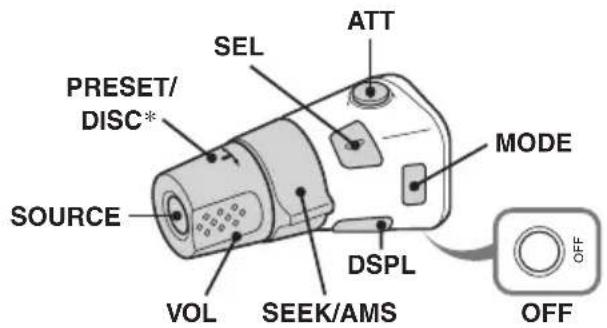

Telecomando a rotazione RM-X4S ..... 11

Informazioni aggiuntive

Precauzioni 13

Note sui dischi 13

Informazioni sui file MP3/WMA..... 13

Manutenzione 14

Rimozione dell'apparecchio 14

Caratteristiche tecniche.... 15

Guida alla soluzione dei problemi ..... 16

Messaggi e indicazioni di errore ..... 17

Congratulazioni!

Complimenti per l'acquisto del presente lettore CD Sony. Durante la guida, è possibile utilizzare le funzioni riportate di seguito.

- Riproduzione di CD

È possibile riprodurre CD-DA (contenenti anche CD TEXT*) e CD-R/CD-RW (file MP3/WMA contenenti anche registrazioni in multisessione (pagina 13)).

Tipo di disco Etichetta sul disco
CD-DA
MP3WMA

• Ricezione radiofonica

- È possibile memorizzare fino a 6 stazioni per banda (FM1, FM2, FM3, MW e LW).

- BTM (memorizzazione automatica delle emittenti con sintonia migliore): l'apparecchio seleziona le stazioni con il segnale più potente e le memorizza.

- Servizi RDS

- È possibile ascoltare stazioni FM con RDS (sistema dati radio).

• Regolazione audio

- EQ lite: è possibile scegliere una delle 6 curve dell'equalizzatore preimpostate.

• Collegamento dell'apparecchio ausiliario

La presa di ingresso AUX sulla parte anteriore dell'apparecchio consente il collegamento di un dispositivo audio portatile.

* Un disco CD TEXT è un CD-DA che include informazioni quali nome del disco, dell'artista e del brano.

Operazioni preliminari

Impostazione dell'orologio

L'orologio mostra l'indicazione digitale dell'ora in base al sistema delle 24 ore.

1 Tenere premuto il tasto di selezione. Viene visualizzato il display di impostazione.

2 Premere più volte il tasto di selezione fino a visualizzare "CLOCK-ADJ".

3 Premere SEEK +. L'indicazione dell'ora lampeggia.

4 Ruotare la manopola di controllo del volume per impostare l'ora e i minuti.

Per passare da una cifra all'altra dell'indicazione digitale, premere SEEK -/+

5 Premere il tasto di selezione.

L'impostazione è completata e l'orologio viene avviato.

Per visualizzare l'orologio, premere DSPL. Premere di nuovo DSPL per tornare al display precedente.

Suggerimento

È possibile regolare l'orologio automaticamente tramite la funzione RDS (pagina 9).

Rimozione del pannello anteriore

Per evitare il furto dell'apparecchio, è possibile rimuoverne il pannello anteriore.

Segnale di avvertimento

Se la chiave di accensione viene impostata sulla posizione OFF senza che il pannello anteriore sia stato rimosso, viene emesso per alcuni secondi un segnale di avvertimento.

Tale segnale viene emesso solo se è in uso l'amplificatore incorporato.

1 Premere OFF.

L'apparecchio si spegne.

2 Premere ,quindi estrarre il pannello anteriore.

OFF

Note

• Non fare cadere il pannello anteriore né esercitare eccessiva pressione su quest'ultimo e sulla finestra del display.
• Non esporre il pannello anteriore a calore, temperature elevate o umidità. Evitare di lasciarlo all'interno di auto parcheggiate e su cruscotti o ripiani posteriori.

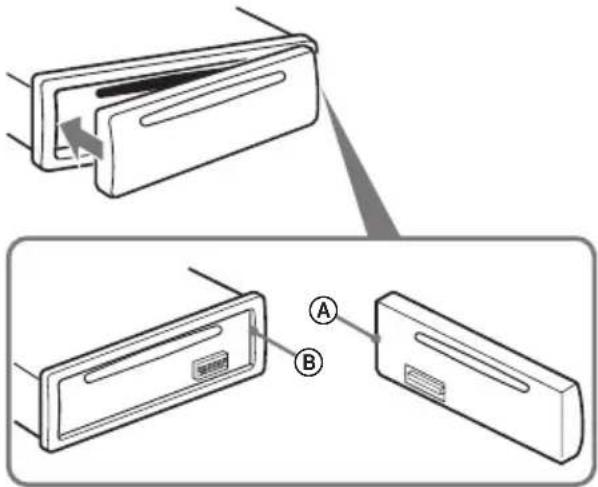

Installazione del pannello anteriore

Inserire la parte Ⓐ del pannello anteriore nella parte Ⓑ dell'apparecchio come illustrato, quindi spingere il lato sinistro verso l'interno fino a quando non scatta in posizione.

Non collocare alcun oggetto sulla superficie interna del pannello anteriore.

Posizione dei comandi e operazioni di base

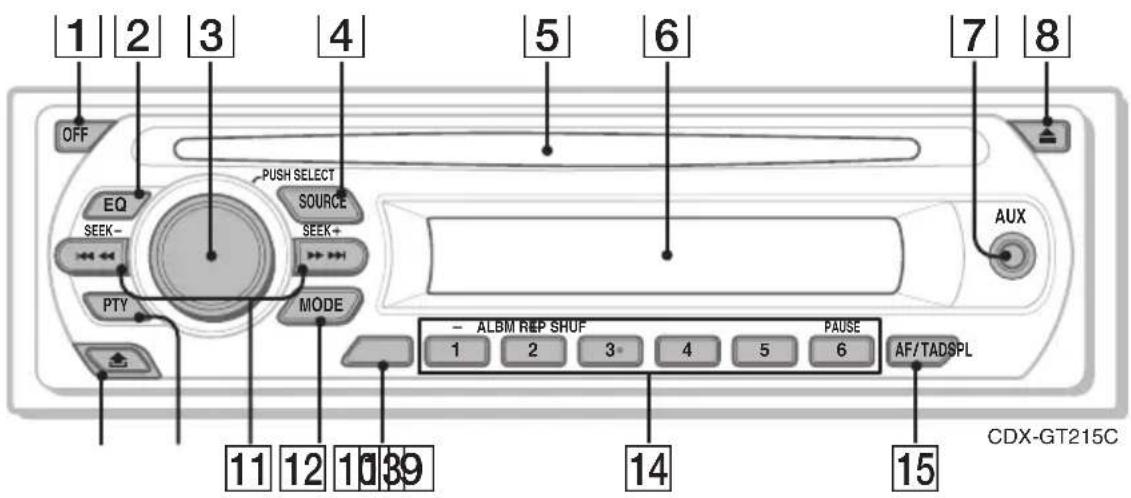

Unità principale

1 2 3 4 5 6 7 8 OFF EQ SEEK- PUSH SELECT SOURCE SEEK+ PY MODE 11 12 10 39 14 15 CDX-GT215C AUX ALBM REP SHUF PAUSE 1 2 3 4 5 6 AF/TADSPL

Per ulteriori informazioni, fare riferimento alle pagine indicate.

1 Tasto OFF

Per disattivare l'alimentazione; arrestare la riproduzione della sorgente.

2 Tasto EQ (equalizzatore) 10

Per selezionare un tipo di equalizzatore (XPLOD, NATURAL, HARD, UPBEAT, VOCAL, CUSTOM o OFF).

3Manopola di controllo del volume/tasto di selezione 10

Per regolare il volume (ruotare); per selezionare le voci di impostazione (premere, quindi ruotare).

4 Tasto SOURCE

Per accendere l'apparecchio; cambiare la sorgente (Radio/CD/AUX).

5 Alloggiamento del disco

Per inserire il disco (lato etichetta verso l'alto). La riproduzione viene avviata automaticamente.

6 Finestra del display

7 Presa di ingresso AUX 11

Per il collegamento di un dispositivo audio portatile.

8 Tasto ▲ (espulsione)

Per estrarre il disco.

9 Tasto (rilascio pannello anteriore) 4

10 Tasto PTY (tipo di programma) 9

Per selezionare PTY nel modo RDS.

11Tasti SEEK -/+

CD:

Per saltare i brani (premere); per saltare i brani in modo continuo (premere, quindi premere di nuovo entro 1 secondo e tenere premuto); per fare retrocedere/avanzare rapidamente un brano (tenere premuto). Radio:

Per sintonizzare le stazioni in modo automatico (premere); per ricercare una stazione manualmente (tenere premuto).

12 Tasto MODE 7

Per selezionare la banda radio (FM/MW/LW).

13 Tasto DSPL (display) 7, 8

Per cambiare le voci del display.

14 Tasti numerici

CD:

①/②: ALBM -/+*

Per saltare gli album (premere); per saltare gli album in modo continuo (tenere premuto).

③: REP 7

④: SHUF 7

⑥: PAUSE

Per effettuare una pausa durante la riproduzione. Per annullare l'operazione, premere di nuovo il tasto.

Radio:

Per ricevere le stazioni memorizzate (premere); per memorizzare le stazioni (tenere premuto).

15 Tasto AF (frequenze alternative)/TA (notiziari sul traffico) 8

Per impostare AF e TA nel modo RDS.

* Durante la riproduzione di MP3/WMA.

Voci del display

Numero del brano/tempo di riproduzione trascorso, nome del disco/dell'artista, numero dell'album*1, nome dell'album, nome del brano, informazioni di testo*2, orologio

*1 Il numero dell'album appare solo se l'album viene modificato.
*2 Durante la riproduzione di un file MP3, viene visualizzato l'ID3, mentre durante la riproduzione di un file WMA, viene visualizzato il tag WMA.

Per cambiare le voci del display, premere DSPL; per scorrere le voci del display, impostare “A.SCRL-ON” (pagina 11).

Suggerimento

Le voci visualizzate potrebbero non corrispondere, a seconda del tipo di disco, del formato di registrazione e delle impostazioni effettuate. Per ulteriori informazioni su MP3/WMA, vedere pagina 13.

Riproduzione ripetuta e in ordine casuale

1 Durante la riproduzione, premere più volte ③ (REP) o ④ (SHUF) fino a visualizzare l'impostazione desiderata.

Selezionare Per riprodurre

⊂ TRACK un brano in modo ripetuto.

⊆ ALBUM* un album in modo ripetuto.

SHUF ALBUM* un album in modo casuale.

SHUF DISC un disco in modo casuale.

* Durante la riproduzione di MP3/WMA.

Per tornare al modo di riproduzione normale, selezionare “OFF” o “SHUF OFF”.

Radio

Memorizzazione e ricezione delle stazioni

Attenzione

Per la sintonizzazione delle stazioni durante la guida, utilizzare la funzione BTM (memorizzazione automatica delle emittenti con sintonia migliore) per evitare incidenti.

Memorizzazione automatica — BTM

1 Premere più volte SOURCE fino a visualizzare "TUNER".
Per cambiare banda, premere più volte (MODE). È possibile selezionare FM1, FM2, FM3, MW o LW.
2 Tenere premuto il tasto di selezione.
Viene visualizzato il display di impostazione.
3 Premere più volte il tasto di selezione fino a quando non viene visualizzato "BTM".
4 Premere SEEK +.
L'apparecchio memorizza le stazioni in corrispondenza dei tasti numerici in base all'ordine delle frequenze. Quando l'impostazione è stata memorizzata, viene emesso un segnale acustico.

Memorizzazione manuale

1 Durante la ricezione della stazione che si desidera memorizzare, tenere premuto un tasto numerico (da ① a ⑥) fino a visualizzare “MEMORY”.

L'indicazione del tasto numerico appare nel display.

Nota

Se un'altra stazione viene memorizzata in corrispondenza dello stesso tasto numerico, la stazione memorizzata precedentemente viene sostituita.

Suggerimento

Se viene memorizzata una stazione RDS, viene inoltre memorizzata l'impostazione AF/TA (pagina 8).

Ricezione delle stazioni memorizzate

1 Selezionare la banda, quindi premere un tasto numerico (da ① a ⑥).

Sintonizzazione automatica

1 Selezionare la banda, quindi premere SEEK -/+ per ricercare una stazione. La ricerca si arresta non appena l'apparecchio riceve una stazione. Ripetere questa procedura fino alla ricezione della stazione desiderata.

Suggerimento

Se si conosce la frequenza della stazione che si desidera ascoltare, tenere premuto (SEEK) -/+ per individuare la frequenza approssimativa, quindi premere più volte (SEEK) -/+ per regolare in modo fine la frequenza desiderata (sintonizzazione manuale).

RDS

Panoramica

L'RDS (sistema dati radio) è un servizio che consente alle stazioni radio FM di trasmettere informazioni digitali aggiuntive oltre al normale segnale in radiofrequenza.

Voci del display

A B AFTA TP REG

A Frequenza* 1 (nome del servizio programmi), numero di preselezione, orologio, dati RDS B TA/TP* 2

*1 Durante la ricezione della stazione RDS, “ *” è visualizzato a sinistra dell'indicazione della frequenza.
*2 “TA” lampeggia durante la ricezione di notiziari sul traffico. “TP” si illumina durante la ricezione di una stazione che trasmette programmi sul traffico.

Per modificare le voci del display Ⓐ, premere DSPL.

Servizi RDS

Il presente apparecchio fornisce i servizi RDS in modo automatico come segue:

AF (frequenze alternative)

Consente di selezionare e sintonizzare di nuovo la stazione con il segnale più potente. Utilizzando questa funzione, è possibile riprodurre in modo continuo lo stesso programma durante un viaggio di lunga durata, senza la necessità di sintonizzare di nuovo la stessa stazione manualmente.

TA (notiziari sul traffico)/TP (programma sul traffico)

Fornisce le informazioni/i programmi correnti relativi al traffico. Qualsiasi informazione/programma ricevuta/o interrompe la riproduzione della sorgente selezionata.

PTY (tipo di programma)

Consente di visualizzare il tipo di programma in fase di ricezione, nonché di ricercare il tipo di programma selezionato. Consente inoltre di ricercare il tipo di programma selezionato.

CT (ora)

L'orologio viene regolato mediante i dati CT della trasmissione RDS.

Note

• È possibile che non tutte le funzioni RDS siano disponibili, a seconda del paese/della regione.
• La funzione RDS non è disponibile quando il segnale è troppo debole o se la stazione sintonizzata non trasmette dati RDS.

Impostazione dei modi AF e TA

1 Premere più volte AF/TA fino a visualizzare l'impostazione desiderata.

Selezionare Per

AF-ON attivare AF e disattivare TA.

TA-ON attivare TA e disattivare AF.

AF, TA-ON attivare entrambi i modi AF e TA.

AF, TA-OFF disattivare entrambi i modi AF e TA.

Memorizzazione di stazioni RDS con impostazione AF e TA

È possibile preselezionare le stazioni RDS insieme all'impostazione AF/TA. Se viene utilizzata la funzione BTM, vengono memorizzate solo le stazioni RDS con la stessa impostazione AF/TA.

Se si utilizza il modo di preselezione manuale, è possibile preselezionare le stazioni RDS e non RDS con impostazioni AF/TA distinte.

1 Impostare AF/TA, quindi memorizzare la stazione mediante la funzione BTM o manualmente.

Preimpostazione del volume dei notiziari sul traffico

È possibile preimpostare il livello del volume dei notiziari sul traffico in modo da poterli udire chiaramente.

1 Ruotare la manopola di controllo del volume per regolare il livello di volume.
2 Tenere premuto AF/TA fino a visualizzare "TA".

Ricezione dei notiziari di emergenza

Se è attivato il modo AF o TA, gli annunci di emergenza interrompono automaticamente la riproduzione della sorgente selezionata.

Mantenimento di un programma regionale — REG

Quando la funzione AF è attivata: le impostazioni predefinite di questo apparecchio limitano la ricezione a una regione specifica, in modo che la stazione sintonizzata non venga sostituita da una stazione regionale dal segnale più potente.

Se si intende lasciare tale area di ricezione regionale, impostare “REG-OFF” nel menu durante la ricezione FM (pagina 11).

Nota

Questa funzione non è disponibile nel Regno Unito e in altre aree.

Funzione Local Link (solo per il Regno Unito)

Questa funzione consente di selezionare altre stazioni locali della stessa area, anche se non sono memorizzate in corrispondenza dei tasti numerici.

1 Durante la ricezione FM, premere un tasto numerico (da ① a ⑥) in corrispondenza del quale è memorizzata una stazione locale.
2 Entro 5 secondi, premere nuovamente il tasto numerico della stazione locale. Ripetere questa procedura fino alla ricezione della stazione locale desiderata.

Selezione del modo PTY

1 Premere PTY durante la ricezione FM.

PTY NEWS

Se la stazione sta trasmettendo dati PTY, viene visualizzato il nome del tipo di programma corrente.

2 Premere più volte PTY fino a quando non viene visualizzato il tipo di programma desiderato.
3 Premere SEEK -/+

L'apparecchio avvia la ricerca di una stazione che trasmette il tipo di programma selezionato.

Tipo di programmi

NEWS (Notiziario), AFFAIRS (Attualità), INFO (Informazioni), SPORT (Sport), EDUCATE (Educazione), DRAMA (Teatro), CULTURE (Cultura), SCIENCE (Scienza), VARIED (Vari), POP M (Musica pop), ROCK M (Musica rock), EASY M (Musica leggera), LIGHT M (Classica leggera), CLASSICS (Classica), OTHER M (Altri tipi di musica), WEATHER (Meteo), FINANCE (Finanza), CHILDREN (Programmi per bambini), SOCIAL A (Sociale), RELIGION (Religione), PHONE IN (Chat show), TRAVEL (Viaggi), LEISURE (Divertimento e tempo libero), JAZZ (Musica jazz), COUNTRY (Musica country), NATION M (Musica nazionale), OLDIES (Musica anni 50/60), FOLK M (Musica folk), DOCUMENT (Documentari)

Nota

Non è possibile utilizzare questa funzione in paesi/regioni in cui non sono disponibili i dati PTY.

Impostazione di CT

1 Impostare "CT-ON" nelle impostazioni (pagina 10).

Note

• La funzione CT potrebbe non essere disponibile anche durante la ricezione di una stazione RDS.
• L'ora impostata mediante la funzione CT e l'ora corrente potrebbero non corrispondere.

Altre funzioni

Modifica delle impostazioni audio

Regolazione del bilanciamento e dell'attenuatore — BAL/FAD

1 Premere più volte il tasto di selezione fino a visualizzare "BAL" o "FAD".

La voce cambia come riportato di seguito:

$$ \begin{array}{l} \text { LOW } ^ { 1} \longrightarrow \text { HI } ^ { 1} \longrightarrow \text { BAL } (\text { sinistro - destro }) \longrightarrow \ \text { FAD (anteriore - posteriore) } \longrightarrow \text { AUX } ^ {* 2} \end{array} $$

*1 Se è attivata la funzione EQ lite (pagina 10).

*2 Se è attivata la sorgente AUX (pagina 11).

2 Ruotare la manopola di controllo del volume per regolare la voce desiderata.

Dopo 3 secondi, l'impostazione è completata e il display torna al modo di riproduzione/ ricezione normale.

Personalizzazione della curva dell'equalizzatore — EQ lite

L'opzione "CUSTOM" di EQ lite consente di effettuare impostazioni dell'equalizzatore personalizzate.

1 Selezionare una sorgente, quindi premere più volte EQ per selezionare "CUSTOM".

2 Premere più volte il tasto di selezione fino a visualizzare "LOW" o "HI".

3 Ruotare la manopola di controllo del volume per regolare la voce desiderata.

Il livello del volume può essere regolato per unità di 1 dB da -10 dB a +10 dB.

LOW

+

6

Ripetere i punti 2 e 3 per regolare la curva dell'equalizzatore.

Per ripristinare la curva dell'equalizzatore predefinita, tenere premuto il tasto di selezione prima del completamento dell'impostazione.

Dopo 3 secondi, l'impostazione è completata e il display torna al modo di riproduzione/ ricezione normale.

Suggerimento

È inoltre possibile regolare altri tipi di equalizzatore.

Regolazione delle voci di impostazione — SET

1 Tenere premuto il tasto di selezione. Viene visualizzato il display di impostazione.
2 Premere più volte il tasto di selezione fino a visualizzare la voce desiderata.
3 Ruotare la manopola di controllo del volume per selezionare l'impostazione (ad esempio "ON" o "OFF").
4 Tenere premuto il tasto di selezione. L'impostazione è completata e il display torna al modo di riproduzione/ricezione normale.

Nota

Le voci visualizzate sono diverse, a seconda della sorgente e dell'impostazione.

È possibile impostare le seguenti voci (per ulteriori informazioni, consultare la pagina di riferimento):

“●” indica l’impostazione predefinita.

CLOCK-ADJ (regolazione dell'orologio) (pagina 4)

CT (ora)

Per impostare “CT-ON” o “CT-OFF” (●) (pagina 8, 9).

BEEP

Consente di impostare “BEEP-ON” (●) o “BEEP-OFF”.

AUX-A*1 (audio AUX)

Consente di impostare il display della sorgente AUX su “AUX-A-ON” (●) o su “AUX-A-OFF” (pagina 11).

A.OFF (spegnimento automatico)

Per spegnere automaticamente l'apparecchio dopo un intervallo di tempo prestabilito dallo spegnimento dell'apparecchio stesso: "A.OFF-NO" (●), "A.OFF-30S (secondi)", "A.OFF-30M (minuti)" o "A.OFF-60M (minuti)".

DEMO*1 (dimostrazione)

Consente di impostare “DEMO-ON” (●) o “DEMO-OFF”.

ILM (illuminazione)

Per cambiare il colore dell'illuminazione: "ILM-1" (●) o "ILM-2".

M.DSPL (display in movimento)

- “M.DSPL-ON” (●): per visualizzare i modelli in movimento. - “M.DSPL-OFF”: per disattivare il display in movimento.

A.SCRL (scorrimento automatico)

Consente di fare scorrere automaticamente le voci visualizzate composte da molti caratteri quando si cambia album/brano.

- “A.SCRL-ON” (●): per attivare lo scorrimento.

- “A.SCRL-OFF”: per disattivare lo scorrimento.

LOCAL (modo di ricerca locale)

- “LOCAL-ON”: per sintonizzare solo le stazioni con segnali più forti.

- “LOCAL-OFF” (●): per eseguire la ricezione normale.

MONO\*2 (modo monofonico)

per migliorare la qualità di ricezione FM, selezionare il modo di ricezione monofonico.

- “MONO-ON”: per ascoltare le trasmissioni stereo in monofonia.

- “MONO-OFF” (●): per ascoltare le trasmissioni stereo in stereofonia.

REG ^*2 (regionale)

Per impostare “REG-ON” (●) o “REG-OFF” (pagina 9).

LOUD (enfasi dei bassi)

Per consentire un ascolto più chiaro a livelli di volume ridotti.

- “LOUD-ON”: per enfatizzare i bassi e gli acuti.

- “LOUD-OFF” (●) : per non enfatizzare i bassi e gli acuti.

BTM (pagina 7)

*1 Se l'apparecchio è spento.

*2 Durante la ricezione FM.

Uso di apparecchi opzionali

Apparecchio audio ausiliare

Collegando un dispositivo audio portatile opzionale alla presa di ingresso AUX (minipresa stereo) dell'apparecchio, quindi selezionando la sorgente, è possibile ascoltare l'audio di tale dispositivo attraverso i diffusori dell'auto. Il livello del volume può essere regolato per qualsiasi differenza tra l'apparecchio e il dispositivo audio portatile. Seguire la procedura descritta di seguito:

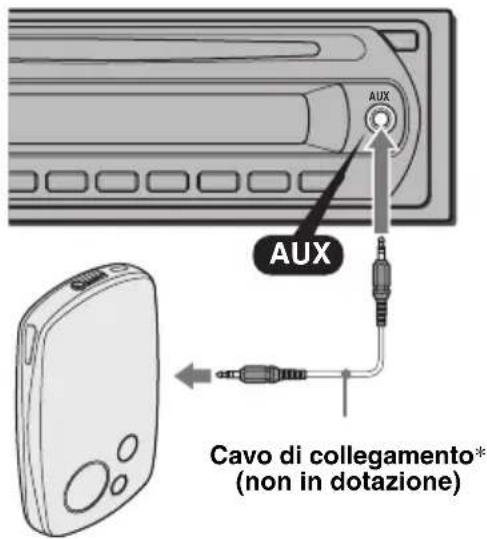

Collegamento del dispositivo audio portatile

1 Spegnere il dispositivo audio portatile.

2 Abbassare il volume dell'apparecchio.

3 Effettuare il collegamento all'apparecchio.

AUX Cavo di collegamento* (non in dotazione)

* Assicurarsi di utilizzare una spina diritta.

Regolazione del livello del volume

Prima di avviare la riproduzione, assicurarsi di regolare il volume per ogni dispositivo audio.

1 Abbassare il volume dell'apparecchio.
2 Premere più volte SOURCE fino a visualizzare "AUX".
Viene visualizzato "FRONT IN".
3 Avviare la riproduzione del dispositivo audio portatile a un livello di volume moderato.
4 Impostare il volume di ascolto desiderato sull'apparecchio.
5 Premere più volte il tasto di selezione fino a visualizzare “AUX”, quindi ruotare la manopola di controllo del volume per regolare il livello di ingresso (da -8 dB a +18 dB).

Telecomando a rotazione RM-X4S

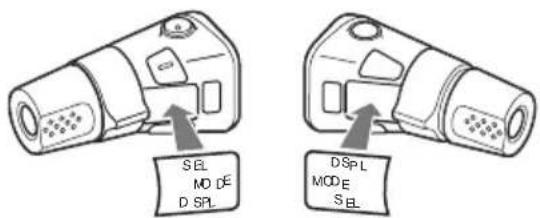

Applicazione dell'etichetta

Applicare l'etichetta delle indicazioni in base al modo in cui si desidera montare il telecomando a rotazione.

SEL MODE D SPL DSPL MODE S EL

continua alla pagina successiva →

Individuazione dei comandi

I tasti del telecomando a rotazione corrispondenti a quelli dell'apparecchio controllano le stesse funzioni.

I comandi del telecomando a rotazione riportati di seguito controllano operazioni diverse da quelle dell'apparecchio.

• Tasto SEL (selezione)

Stessa funzione del tasto di selezione sull'apparecchio.

- Comando PRESET/DISC*

Stessa funzione dei tasti ①/② (ALBM -/+ ) sull'apparecchio (premere e ruotare).

- Comando VOL (volume)

Stessa funzione della manopola di controllo del volume dell'apparecchio (ruotare).

- Comando SEEK/AMS

Stessa funzione dei tasti SEEK -/+ sull'apparecchio (ruotare oppure ruotare e mantenere in posizione).

• Tasto ATT (attenuazione audio)

Per attenuare l'audio. Per annullare l'operazione, premere di nuovo il tasto.

* Non disponibile per questo apparecchio.

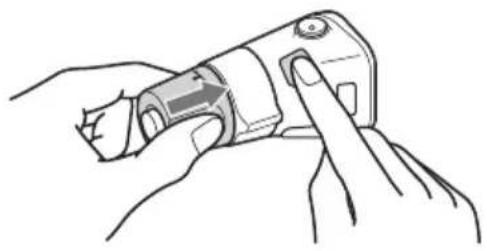

Modifica della direzione operativa

La direzione operativa dei comandi è impostata in fabbrica come illustrato di seguito.

Per aumentare

Se si desidera montare il telecomando a rotazione sul lato destro del piantone di guida, è possibile invertire la direzione operativa dei comandi.

1 Tenendo premuto il comando VOL, tenere premuto SEL.

Informazioni aggiuntive

Precauzioni

• Se l'auto è stata parcheggiata in un luogo esposto a luce solare diretta, attendere che l'apparecchio si raffreddi prima di utilizzarlo.
• Le antenne elettriche si estendono automaticamente durante il funzionamento dell'apparecchio.

Formazione di condensa

Nei giorni di pioggia o in zone estremamente umide, è possibile che all'interno delle lenti e del display dell'apparecchio si formi della condensa. Di conseguenza, l'apparecchio potrebbe non funzionare correttamente. In tal caso, rimuovere il disco e attendere per circa un'ora fino a quando l'umidità non sia evaporata completamente.

Per mantenere una qualità audio elevata

Prestare attenzione a non versare bibite o altri liquidi sull'apparecchio o sui dischi.

Note sui dischi

• Per mantenere puliti i dischi, non toccarne la superficie. Afferrare i dischi dal bordo.
• Riporre i dischi nell'apposita custodia o nell'apposito contenitore quando non vengono utilizzati.
• Non esporre i dischi a calore o a temperature elevate. Evitare di lasciarli all'interno di auto parcheggiate e su cruscotti/ripiani posteriori.

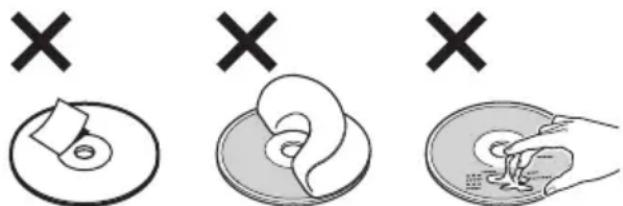

• Non applicare etichette né utilizzare dischi con residui di colla o inchiostro. Se vengono utilizzati questi tipi di disco, i residui possono causare l'arresto del disco, provocando problemi di funzionamento o rovinando il disco stesso.

• Non utilizzare dischi su cui sono applicati etichette o adesivi.
  Utilizzando tali dischi, è possibile che si verifichino i seguenti problemi di funzionamento:
• Impossibilità di estrarre il disco (staccandosi dal disco, l'etichetta o l'adesivo causano l'inceppamento del meccanismo di espulsione).

• Impossibilità di leggere correttamente i dati audio (ad esempio, la riproduzione salta oppure è impossibile riprodurre) poiché il restringimento dovuto al calore dell'etichetta o dell'adesivo ha provocato la deformazione del disco.

• Non riprodurre dischi dalla forma irregolare (ad esempio a forma di cuore, quadrato o stella) con questo apparecchio, onde evitare problemi di funzionamento all'apparecchio stesso. Non utilizzare questo genere di dischi.

• Non è possibile riprodurre CD da 8 cm.

- Prima della riproduzione, pulire i dischi con un panno apposito disponibile in commercio. Pulire il disco procedendo dal centro verso l'esterno. Non utilizzare solventi quali benzene, acquaragia, detergenti disponibili in commercio o spray antistatici per dischi analogici.

• È possibile che alcuni CD-R/CD-RW (a seconda dell'apparecchio utilizzato per la registrazione o delle condizioni del disco) non possano essere riprodotti mediante il presente apparecchio.
• Non è possibile riprodurre dischi CD-R/CD-RW non finalizzati.

Dischi audio codificati mediante tecnologie di protezione dei diritti d'autore

Questo prodotto è stato progettato per la riproduzione di dischi conformi allo standard CD (Compact Disc). Recentemente, alcune case discografiche hanno lanciato sul mercato vari dischi audio codificati mediante tecnologie di protezione dei diritti d'autore. Si noti che alcuni di questi dischi non sono conformi allo standard CD e pertanto non è possibile riprodurli utilizzando il presente prodotto.

Nota sui DualDisc

Un DualDisc è un disco a due lati che abbina materiale registrato su DVD su un lato e materiale audio digitale sull'altro. Tuttavia, poiché il lato del materiale audio non è conforme allo standard del Compact Disc (CD), la riproduzione su questo prodotto non è garantita.

Informazioni sui file MP3/WMA

MP3, l'acronimo di MPEG-1 Audio Layer-3, è un formato standard di compressione dei file musicali che consente di comprimere i dati audio di un CD fino a circa 1/10 delle dimensioni originali. WMA, l'acronimo di Windows Media Audio, è un altro formato standard di compressione dei file musicali che consente di comprimere i dati audio di un CD fino a circa 1/22* delle dimensioni originali.

* solo per 64 kbps

continua alla pagina successiva →

• L'apparecchio è compatibile con il formato ISO 9660 livelli 1/2, Joliet/Romeo nel formato di espansione e multisessione.
• Numero massimo di:

- cartelle (album): 150, incluse la cartella radice e le cartelle vuote.

- file MP3/WMA (brani) e cartelle contenuti in un disco: 300 (se il nome di una cartella/di un file contiene molti caratteri, è possibile che tale numero sia inferiore a 300).

- caratteri visualizzabili per un nome di cartella/file: 32 (Joliet) o 64 (Romeo).

- Le versioni tag ID3 1.0, 1.1, 2.2, 2.3 e 2.4 sono pertinenti solo al formato MP3. Il tag ID3 è composto da 15/30 caratteri (1.0 e 1.1) o da 63/126 caratteri (2.2, 2.3 e 2.4). Il tag WMA è composto da 63 caratteri.

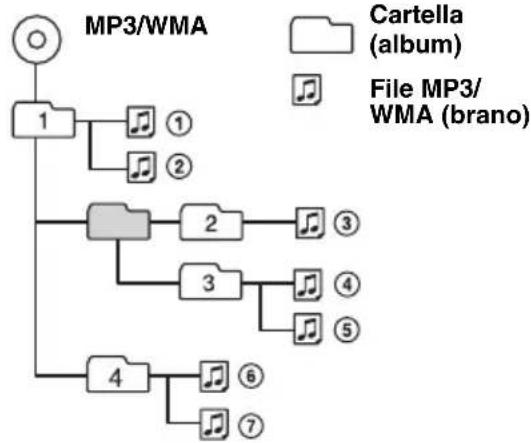

Ordine di riproduzione di file MP3/WMA

Note

• Durante l'assegnazione di un nome a un file MP3/WMA, aggiungere l'estensione ".mp3"/".wma" al nome del file.
• Durante la riproduzione di un file MP3/WMA VBR (velocità di trasmissione variabile) o mentre si procede rapidamente in avanti/all'indietro, è possibile che il tempo di riproduzione trascorso non venga visualizzato correttamente.
• Se il disco è registrato in multisessione, viene riconosciuto e riprodotto solo il primo brano nel formato della prima sessione (tutti gli altri formati vengono ignorati). La priorità del formato è CD-DA e MP3/WMA.

- Se il primo brano è un CD-DA, solo il CD-DA della prima sessione viene riprodotto.

- Diversamente, viene riprodotta una sessione MP3/WMA. Se il disco non contiene dati nei formati di cui sopra, viene visualizzato "NO MUSIC".

Note sul formato MP3

• Assicurarsi di finalizzare il disco prima di utilizzarlo con l'apparecchio.
• Se viene riprodotto un file MP3 ad alta velocità di trasmissione, ad esempio 320 kbps, è possibile che l'audio sia soggetto a interruzioni.

Note sul formato WMA

• Non è possibile riprodurre i file creati mediante compressione senza perdita di dati.
• Non è possibile riprodurre i file protetti da copyright.

Per eventuali domande o problemi riguardanti l'apparecchio non trattati nel presente manuale, rivolgersi al più vicino rivenditore Sony.

Manutenzione

Sostituzione del fusibile

Per la sostituzione del fusibile, assicurarsi di utilizzare un fusibile dello stesso amperaggio di quello indicato sull'originale. Se il fusibile si brucia, controllare i collegamenti dell'alimentazione e sostituire il fusibile. Se dopo la sostituzione il fusibile si brucia di nuovo, è possibile che si tratti di un problema interno. In tal caso, rivolgersi al più vicino rivenditore Sony.

Pulizia dei connettori

Se i connettori tra l'apparecchio e il pannello anteriore sono sporchi, l'apparecchio potrebbe non funzionare correttamente. Per evitare questo problema, aprire il pannello anteriore, rimuoverlo (pagina 4), quindi pulire i connettori con un bastoncino di cotone. Non esercitare forza eccessiva. Diversamente, i connettori potrebbero venire danneggiati.

Lato posteriore del pannello anteriore

Note

• Per motivi di sicurezza, spegnere il motore prima di pulire i connettori e rimuovere la chiave dal blocchetto di accensione.
• Non toccare mai direttamente i connettori con le dita o con oggetti di metallo.

Rimozione dell'apparecchio

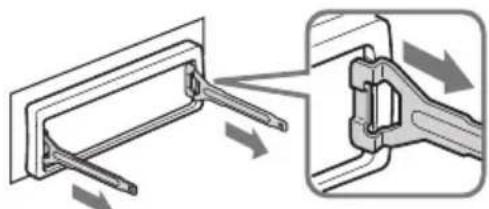

1 Rimuovere la cornice di protezione.

①Rimuovere il pannello anteriore (pagina 4).

②Inserire le chiavi di rilascio nella cornice di protezione.

Orientare le chiavi di rilascio come illustrato.

③ Estrarre le chiavi di rilascio per rimuovere la cornice di protezione.

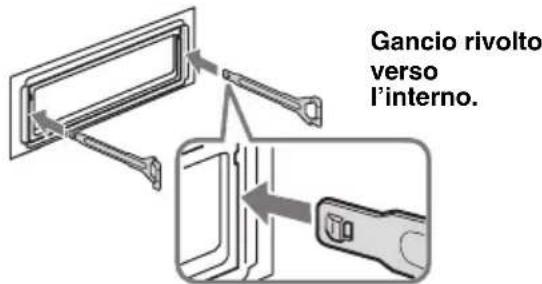

2 Rimuovere l'apparecchio.

①Inserire contemporaneamente entrambe le chiavi di rilascio fino a farle scattare in posizione.

Gancio rivolto verso l'interno.

② Estrarre le chiavi di rilascio per sbloccare l'apparecchio.

③Rimuovere l'apparecchio dalla struttura facendolo scorrere.

Caratteristiche tecniche

Lettore CD

Rapporto segnale-rumore: 95 dB

Risposta in frequenza: 10 - 20.000 Hz

Wow e flutter: al di sotto del limite misurabile

Sintonizzatore\*

FM

Gamma di frequenze: 87,5 - 108,0 MHz

Terminale dell'antenna:

Connettore dell'antenna esterna

Frequenza intermedia: 10,7 MHz/450 kHz

Sensibilità utilizzabile: 9 dBf

Selettività: 75 dB a 400 kHz

Rapporto segnale-rumore: 67 dB (stereo), 69 dB (mono)

Distorsione armonica a 1 kHz: 0,5 % (stereo), 0,3 % (mono)

Separazione: 35 dB a 1 kHz

Risposta in frequenza: 30 - 15.000 Hz

MW/LW

Gamma di frequenze:

MW: 531 - 1.602 kHz

LW: 153 - 279 kHz

Terminale dell'antenna:

Connettore dell'antenna esterna

Frequenza intermedia: 10,7 MHz/450 kHz

Sensibilità: MW: 30 μV, LW: 40 μV

* di cui al par. 3 dell'Allegato A al D.M. 25/06/85 e al par. 3 dell'Allegato 1 al D.M. 27/08/87

Amplificatore di potenza

Uscite: uscite diffusori (connettori a tenuta)

Impedenza diffusori: 4 - 8 ohm

Potenza di uscita massima: 45 W × 4 (a 4 ohm)

Generali

Uscita:

Terminale di controllo del relè dell'antenna elettrica

Ingressi:

Terminale di controllo ATT del telefono

Terminale di ingresso del telecomando

Terminale di ingresso dell'antenna

Presa di ingresso AUX (minipresa stereo)

Comandi dei toni:

Bassi: ±10 dB a 100 Hz

Alti: ±10 dB a 10 kHz

Enfasi dei bassi:

+9 dB a 100 Hz

+5 dB a 10 kHz

Requisiti di alimentazione: batteria auto da 12 V CC (massa negativa)

Dimensioni: circa 178 × 50 × 179 mm (l/a/p)

Dimensioni di montaggio: circa 182 × 53 × 162 mm (l/a/p)

Peso: circa 1,2 kg

Accessori in dotazione:

Elementi per l'installazione e i collegamenti (1 set)

Accessori opzionali:

Telecomando a rotazione: RM-X4S

continua alla pagina successiva →

È possibile che il rivenditore non supporti alcuni degli accessori di cui sopra. Per ulteriori informazioni, rivolgersi al rivenditore.

Tecnologia di codifica audio MPEG Layer-3 e brevetti su licenza del Fraunhofer IIS e della Thomson.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

• Determinati circuiti stampati non contengono ritardanti alla fiamma alogenati.
• Le parti estetiche non contengono ritardanti alla fiamma alogenati.
• Come materiale di riempimento per l'imballaggio viene utilizzata carta.
• La stampa del cartone è realizzata con inchiostro a base di olio vegetale e privo di composti organici volatili (VOC).

Guida alla soluzione dei problemi

Fare riferimento alla seguente lista di verifica per risolvere la maggior parte dei problemi che si potrebbero verificare durante l'uso di questo apparecchio.

Prima di esaminare l'elenco che segue, verificare le procedure di collegamento e d'uso dell'apparecchio.

Generali

L'apparecchio non riceve alimentazione.

Verificare i collegamenti. Se questi sono corretti, controllare il fusibile.

L'antenna elettrica non si estende.

L'antenna elettrica non dispone di scatola a relè.

L'audio non viene emesso.

• Il volume è troppo basso.
• È attivata la funzione ATT o la funzione ATT di esclusione del volume (se al cavo ATT è collegato il cavo di interfaccia per telefoni per auto).
• La posizione del comando di attenuazione “FAD” non è appropriata per un sistema a 2 diffusori.

Non viene emesso alcun segnale acustico.

Il segnale acustico è disattivato (pagina 10).

Il contenuto della memoria è stato cancellato.

• Il cavo di alimentazione o la batteria sono stati scollegati.
• Il cavo di alimentazione non è collegato correttamente.

Le stazioni memorizzate e l'ora esatta sono cancellate.

Si è bruciato il fusibile.

Quando si cambia la posizione della chiave di accensione, viene emesso un disturbo.

I cavi non sono collegati correttamente al connettore di alimentazione accessoria dell'auto.

Il display viene disattivato/non viene visualizzato nella relativa finestra.

• Il display viene disattivato tenendo premuto OFF.
  → Tenere di nuovo premuto OFF sull'apparecchio fino a visualizzare il display.
  • I connettori sono sporchi (pagina 14).

La funzione di spegnimento automatico non è operativa.

L'apparecchio è acceso. La funzione di spegnimento automatico si attiva dopo avere spento l'apparecchio.

→Spegnere l'apparecchio.

Riproduzione di CD

Non è possibile inserire un disco.

• Nell'alloggiamento è presente un altro disco.
• Il disco è stato inserito forzatamente in senso contrario o nel modo sbagliato.

Il disco non viene riprodotto.

• Il disco è difettoso o sporco.
  • I CD-R/CD-RW non sono per uso audio (pagina 13).

Non è possibile riprodurre file in formato MP3/WMA.

Il disco non è compatibile con il formato e la versione MP3/WMA (pagina 13).

I file MP3/WMA necessitano di un tempo maggiore prima di poter essere riprodotti.

Per i dischi indicati di seguito, l'avvio della riproduzione necessita di un tempo maggiore:

- dischi registrati con una struttura ad albero complessa.

– dischi registrati in multisessione.
– dischi ai quali è possibile aggiungere dati.

Le voci del display non scorrono.

• Per i dischi che presentano molti caratteri, tali voci potrebbero non scorrere.
• La funzione “A.SCRL” è disattivata su “OFF”. →Impostare “A.SCRL-ON” (pagina 11).

L'audio salta.

• L'installazione non è corretta.
→Installare l'apparecchio con un'angolazione inferiore a 45° in una parte stabile dell'auto.
- Il disco è difettoso o sporco.

Il disco non viene espulso.

Premere ▲ (espulsione) (pagina 6).

Ricezione radiofonica

Non è possibile ricevere le stazioni. L'audio è disturbato.

• Collegare il cavo di controllo dell'antenna elettrica (blu) o il cavo di alimentazione accessoria (rosso) al cavo di alimentazione di un amplificatore di potenza dell'antenna per auto (solo se l'auto dispone di antenna FM/MW/LW incorporata sul vetro posteriore/laterale).
• Verificare il collegamento dell'antenna dell'auto.
  • L'antenna dell'auto non si estende.
  →Verificare il collegamento del cavo di controllo dell'antenna elettrica.
• Verificare la frequenza.

Non è possibile effettuare la sintonizzazione preselezionata.

• Memorizzare la frequenza corretta.
• Il segnale di trasmissione è eccessivamente debole.

La sintonizzazione automatica non funziona.

• L'impostazione del modo di ricerca locale non è corretta.
  →La sintonizzazione si arresta troppo di frequente: Impostare “LOCAL-ON” (pagina 11).
  →La sintonizzazione non si arresta in corrispondenza di una stazione: Impostare “MONO-ON” (pagina 1
• Il segnale di trasmissione è eccessivamente debole.
  →Eseguire la sintonizzazione manuale.

Durante la ricezione FM, l'indicazione "ST" lampeggia.

• Sintonizzare la frequenza in modo corretto.
• Il segnale di trasmissione è eccessivamente debole.
  →Impostare “MONO-ON” (pagina 11).

Un programma FM trasmesso in stereofonia viene ricevuto in monofonia.

L'apparecchio è impostato sul modo di ricezione monofonico.

→Impostare “MONO-OFF” (pagina 11).

RDS

Dopo alcuni secondi di ascolto, viene avviata la funzione SEEK di ricerca.

La stazione non è TP oppure il segnale è debole. →Disattivare il modo TA (pagina 8).

Non viene trasmesso alcun notiziario sul traffico.

• Attivare il modo TA (pagina 8).
• La stazione non trasmette notiziari sul traffico pur essendo una stazione TP.
  →Sintonizzarsi su un'altra stazione.

PTY visualizza “----”.

• La stazione corrente non è una stazione RDS.
  • I dati RDS non vengono ricevuti.
• La stazione non specifica il tipo di programma.

Messaggi e indicazioni di errore

ERROR

• Il disco è sporco o è stato inserito in senso contrario. →Pulire il disco o inserirlo correttamente.
• È stato inserito un disco vuoto.
• Non è possibile riprodurre il disco. →Inserire un altro disco.

FAILURE

Il collegamento dei diffusori non è corretto.
→Consultare la guida all'installazione del presente modello per verificare i collegamenti.

L. SEEK +/-

Il modo di ricerca locale è attivato durante la sintonizzazione automatica.

NO AF

Non esiste alcuna frequenza alternativa per la stazione corrente.

→Premere SEEK -/+ durante il lampeggiamento del nome del servizio programmi. L'apparecchio avvia la ricerca di un'altra frequenza con gli stessi dati PI (identificativo programma) (viene visualizzato "PI SEEK").

NO INFO

Nel file MP3/WMA non sono presenti informazioni di testo.

NO MUSIC

Il disco inserito non contiene file musicali.
→Inserire un CD musicale.

NO NAME

Il brano non include alcun nome del brano/album.

NO TP

L'apparecchio continua la ricerca di stazioni TP disponibili.

OFFSET

Potrebbe essersi verificato un problema interno.
→Verificare i collegamenti. Se l'indicazione di errore rimane visualizzata, rivolgersi al più vicino rivenditore Sony.

READ

È in corso la lettura di tutte le informazioni relative ai brani e agli album del disco.

→Una volta terminata l'operazione, la riproduzione viene avviata automaticamente. Potrebbe essere necessario attendere alcuni minuti, a seconda della struttura del disco.

PUSH EJT

Non è possibile estrarre il disco.
→Premere ▲ (espulsione) (pagina 6).

“LLLL” 7770

Mentre si procede rapidamente all'indietro/in avanti, sono stati raggiunti l'inizio o la fine del disco e non è possibile andare oltre.

“—”

L'apparecchio non supporta la visualizzazione di un determinato carattere.

Se le soluzioni riportate non risolvono il problema, rivolgersi al più vicino rivenditore Sony.

Se l'apparecchio viene portato in un centro di assistenza a causa di un problema relativo alla riproduzione di un CD, assicurarsi di portare il disco utilizzato al momento in cui si è verificato il problema.
