MANUALE UTENTE XVMR75 SONY

Congratulazioni! 4 Precauzioni 5 Posizione dei comandi 7

Funzionamento

Aperture del monitor del display. 9 Impostazione del modo a schermo 10 Selezione della sorgente di ingresso 11 Modifica delle impostazioni del display 12 Regolazione del volume 14

Collegamenti

Diagramma di installazione 15 Diagramma dei collegamenti 16

Informazioni aggiuntive

Manutenzione 18 Caratteristiche tecniche 20 Guida alla soluzione dei problemi 21

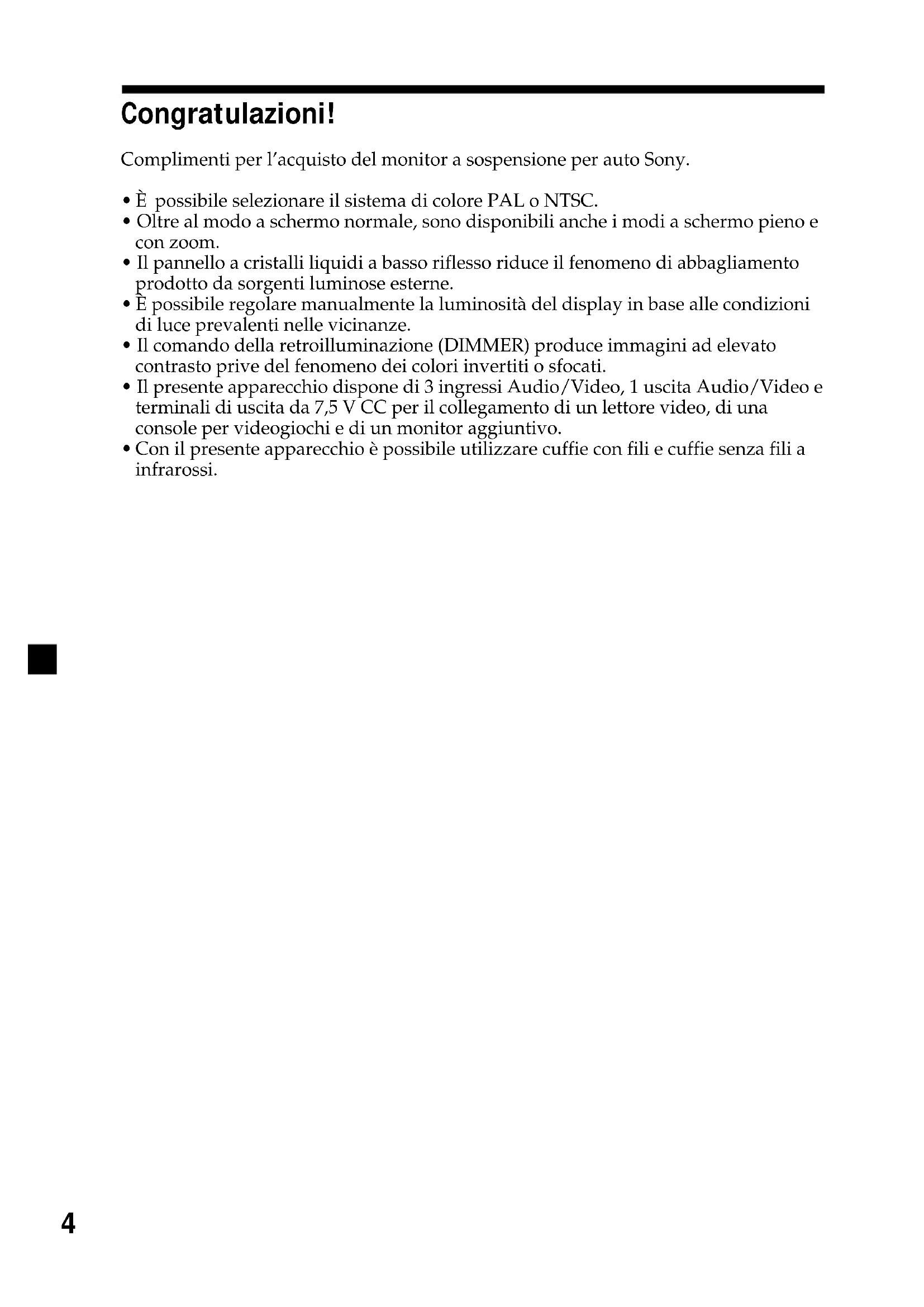

Congratulazioni!

Complimenti per l'acquisto del monitor a sospensione per auto Sony.

• È possibile selezionare il sistema di colore PAL o NTSC.
• Oltre al modo a schermo normale, sono disponibili anche i modi a schermo piano e con zoom.
• Il pannello a cristalli liquidi a basso riflesso riduce il fenomeno di abbagliamento prodotto da sorgenti luminose esterne.
• È possibile regolare manualmente la luminosità del display in base alle condizioni di luce prevalenti nelle vicinanze.
• Il dato della retroilluminazione (DIMMER) produce immagini ad elevato contrasto prive del fenomeno dei colori invertiti o sfocati.
• Il presente apparecchio dispone di 3 ingressi Audio/Video, 1 uscita Audio/Video e terminali di uscita da 7,5 V CC per il collegamento di un lettore video, di una console per videogiochi e di un monitor aggiuntivo.
• Con il presente apparecchio è possibile utilizzare cuffie con fili e cuffie a infrarossi.

Precauzioni

Per evitare il rischio di incidenti, leggere attentamente le misure precauzionali riportate di seguito prima di procedere all'installazione e all'uso dell'apparecchio.

Sicurezza

Conformarsi alle regole e alle normative locali sul traffico.

Durante la guida

• Il conducente non deve guardare né utilizzare il monitor, che potrebbe distoglierlo dalla guida causando un incidente.
• Il conducente non deve utilizzare le cuffie, che potrebbero distoglierlo dalla guida causando un incidente.

Se il conducente desidera utilizzare il monitor o le cuffie, parcheggiare l'auto in un luogo sicuro.

• Durante l'uso
• Non appoggiarsi al monitor.
• Non inserire le mani, le dita o oggetti estranei nell'apparecchio durante l'uso del monitor, onde evitare di ferirsi o di danneggiare l'apparecchio.
• Fare attenzione a non urtare l'apparecchio con la testa quando ci si alza dal sedile posteriore.
• Fare attenzione a non avvolgere il cavo delle cuffie attorno al collo, onde evitare il rischio di ferite o soffocamento in caso di movimento improvviso del veicolo.
• Tenere gli articoli di piccole dimensioni lontano dalla portata dei bambini.

Informazioni sull'installazione

• L'installazione del presente apparecchio richiede una competenza tecnica.

Questo apparecchio deve pertanto venire installato da tecnici o personale di assistenza qualificati.

• Se si desidera installare l'apparecchio personalmente, farlo in modo corretto, facendo riferimento ai diagrammi di installazione e dei collegamenti contenuti nel presente manuale delle istruzioni. Un'installazione errata potrebbe causare il rischio di incendi o scosse elettriche.
• Prima dell'installazione, assicurarsi di impostare l'interruttore di accensione sulla posizione OFF o di estrarre la chiave. L'installazione del presente apparecchio con l'accensione attivata potrebbe causare lo scaricamento della batteria o un cortocircuito.
• Durante l'installazione dell'apparecchio, fare attenzione a non danneggiare i tubi, il serbatoio del carburante o i cavi elettrici, onde evitare il rischio di incendi. Se si pratica un foro nei pannelli dell'auto, assicurarsi che le parti non visibili dell'auto non vengano danneggiate.
• Non utilizzare dadi o bulloni per dispositivi di sicurezza, quali i sistemi di collegamento dello sterzo, di alimentazione del carburante o dei freni, onde evitare di causare un incendio o un incidente.
• Assicurarsi che i fili e i cavi non si aggroviglino o rimangano incastrati nella sezione mobile della guida del sedile.

continua alla pagina successiva →

Dove effettuare l'installazione

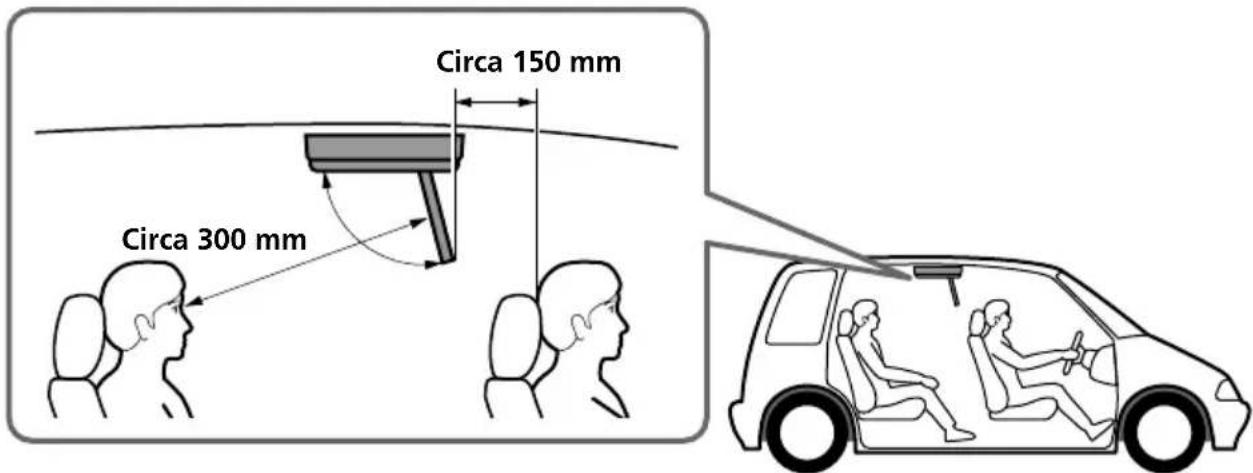

Prima di procedere all'installazione dell'apparecchio, verificare le regole e le normative locali sul traffico. Attenersi al diagramma riportato di seguito per installare l'apparecchio nella posizione più appropriata all'interno dell'auto.

Non installare l'apparecchio nelle seguenti posizioni:

• In posizioni che ostacolano la visuale del conducente quando il monitor è aperto o chiuso.

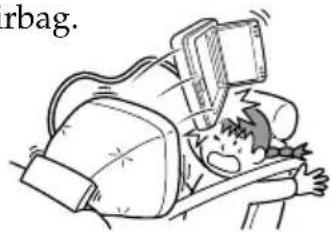

• In posizioni che ostacolano il funzionamento del sistema airbag.
• In posizioni che ostacolano il funzionamento del veicolo, in particolar modo il volante, la leva del cambio o il pedale del freno.
• In posizioni che possono causare il ferimento del conducente o dei passeggeri al momento di salire o scendere dall'auto.

In caso di domande o problemi riguardanti l'apparecchio non trattati nel presente manuale, consultare il rivenditore Sony più vicino.

Prima dell'installazione

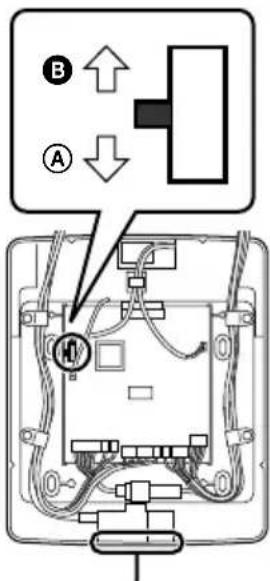

Assicurarsi che l'interruttore POWER SELECT sia impostato sulla posizione corretta.

A: se l'auto dispone di una posizione accessoria sulla chiave di accensione.

(L'impostazione predefinita in fabbrica è sulla posizione (A).)

B: se l'auto è priva della posizione accessoria sulla chiave di accensione.

Se l'interruttore POWER SELECT è impostato su B

Il comando OPEN/CLOSE del monitor a sospensione per auto attiva l'alimentazione.

Non è possibile attivare l'alimentazione mediante POWER sul telecomando a scheda. Tuttavia, se l'alimentazione è attiva, è possibile utilizzare l'apparecchio tramite il telecomando a scheda.

Nota

Prima di scendere dall'auto, assicurarsi di avere disattivato l'alimentazione mediante (OPEN/CLOSE) sul monitor a sospensione per auto o mediante (POWER) sul telecomando a scheda.

Se l'alimentazione viene lasciata attivata, la batteria si scarica.

Sensore del telecomando a scheda

Posizione dei comandi

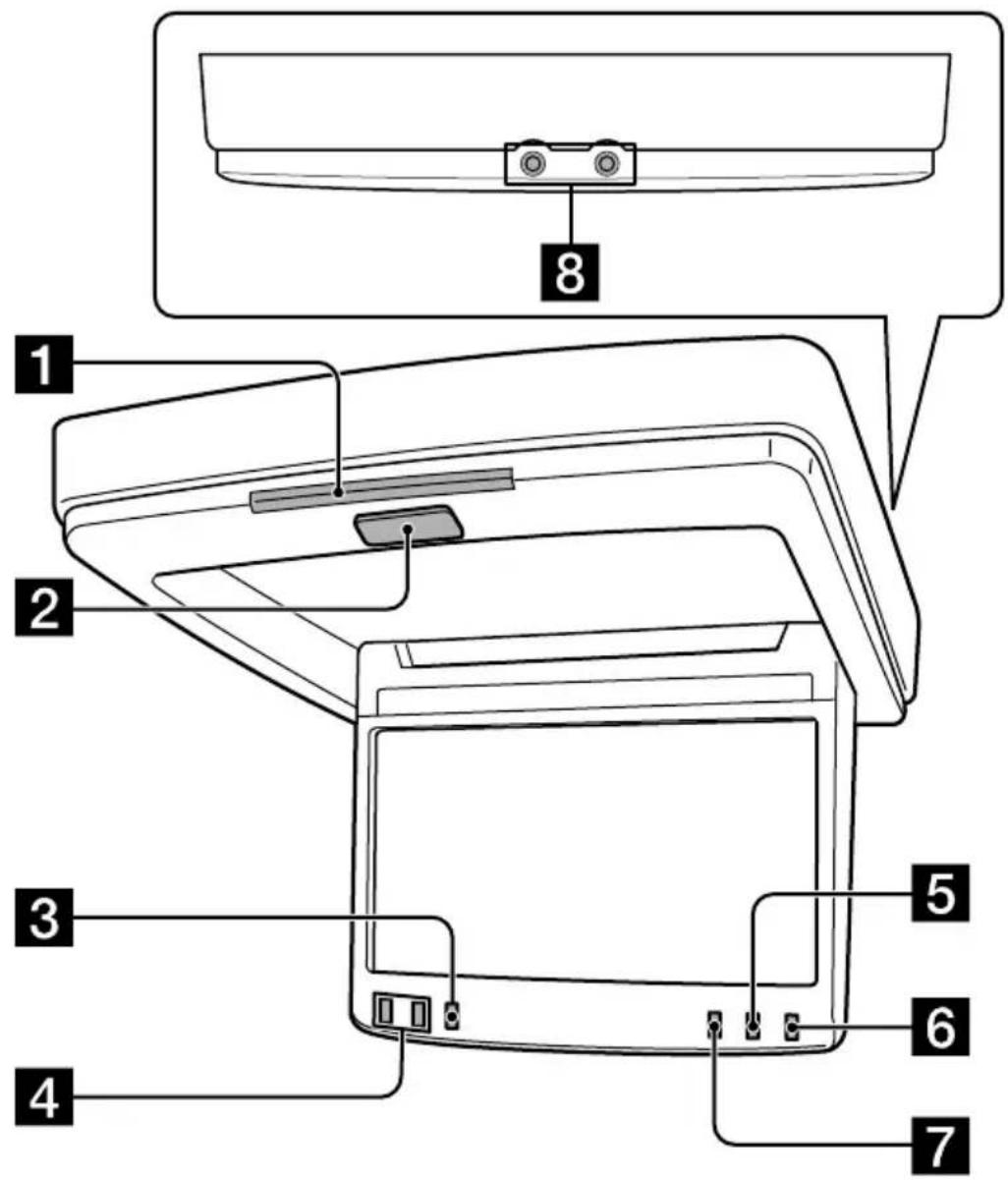

Monitor

1 Sensore del telecomando a scheda 2 Tasto OPEN/CLOSE 9

Premere quel tasto per regolare le varie impostazioni del display.

4 Tasti ↑/↓

5 Tasto MODE 10

Premere questo tasto per selezionare la sorgente di ingresso.

7 Tasto DIMMER 12, 13

Premere questo tasto per attivare e disattivare la funzione di attenuatore della luminosità.

8 Prese cuffie (mini stereo) 14

Collegare le cuffie a queste prese.

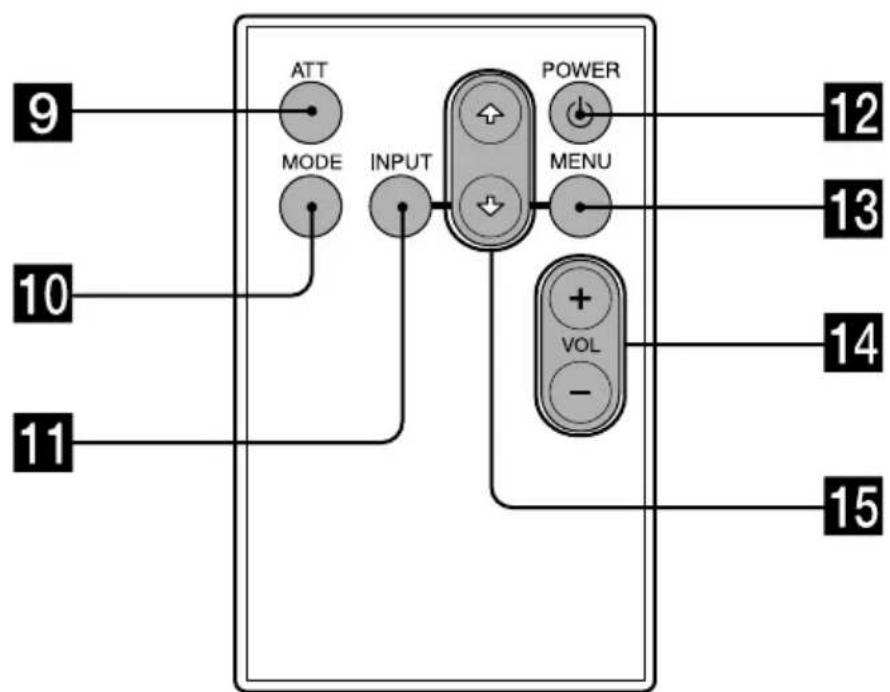

Telecomando a scheda RM-X123

9 Tasto ATT 14

Premere questo tasto per ridurre rapidamente il volume.

10 Tasto MODE 10

Premere questo tasto per selezionare la sorgente di ingresso.

Tasto POWER 9

Tasto MENU 12, 13

Premere questo tasto per regolare le varie impostazioni del display.

14 Tasti VOL (volume) +/- 14

Premere questi tasti per regolare il volume.

15 Tasti

Suggerimento

Per ulteriori informazioni sulle modalità di sostituzione delle batterie, fare riferimento alla sezione "Sostituzione della batteria al litio" (pagina 18).

Apertura del monitor del display

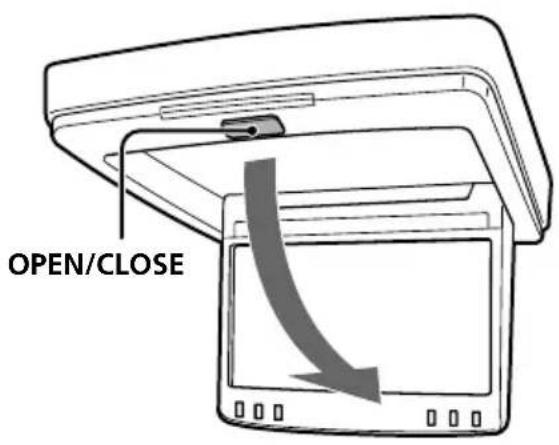

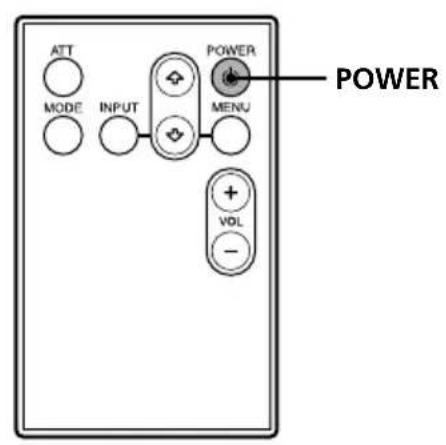

Premere POWER sul telecomando a scheda.

Il monitor del display si apre automaticamente e l'alimentazione viene attivata.

Uso con l'apparecchio

Premere / CLOSE sull'apparecchio. Il monitor del display si apre automaticamente e l'alimentazione viene attivata.

Chiusura del monitor del display

Premere di nuovo POWER sul telecomando a scheda o OPEN/CLOSE sull'apparecchio.

Note

• Non ostacolare il movimento del pannello LCD, onde evitare di danneggiare il monitor o il meccanismo ad ingranaggi dell'apparecchio.
• Se l'angolazione del monitor del display viene modificata in modo forzato a causa di una vibrazione, chiudere innanzitutto il monitor premendo (OPEN/CLOSE), quindi riaprirlo. Non tentare di aprire o chiudere il monitor manualmente, onde evitare di causare eventuali problemi di funzionamento.

Suggerimento

Il pannello LCD si chiude automaticamente non appena la chiave di accensione viene impostata su OFF.

Impostazione del modo a schermo

Oltre al modo a schermo normale, sono disponibili i modi a schermo piano o con zoom.

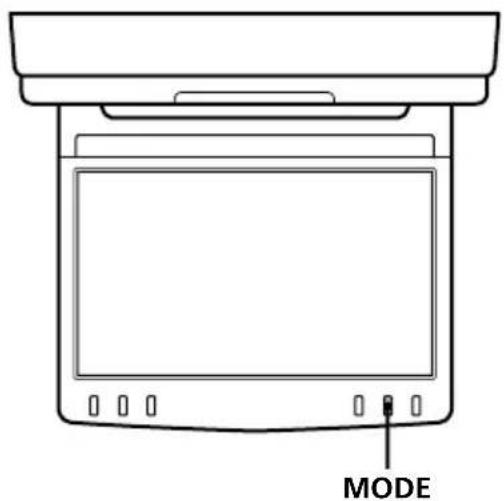

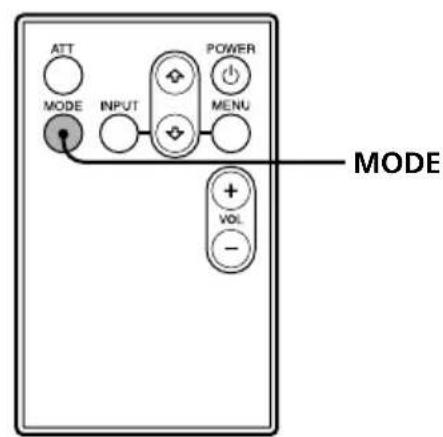

Premere più volte MODE

Sullo schermo viene visualizzato prima il modo corrente.

Ad ogni pressione del tasto, il modo a schermo cambia come segue:

Schermo normale (regolare)

Immagine con rapporto di formato 4:3 (immagine regolare).

Schermo piano Immagine con rapporto di formato 4:3 ingrandita in corrispondenza delle estremità sinistra e destra dello schermo.

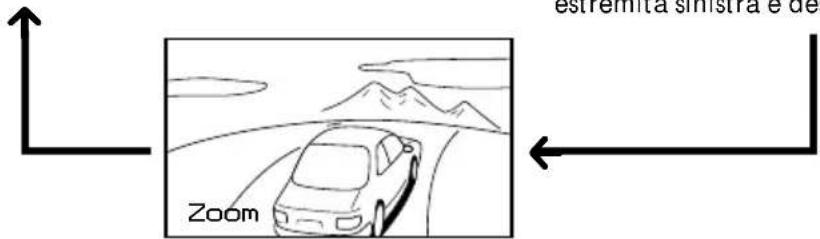

Schermo con zoom

Immagine con rapporto di formato 4:3 ingrandita in corrispondenza delle estremità sinistra e destra dello schermo con le parti in eccesso (superiore e inferiore) tagliate per adattarla allo schermo.

Il modo a schermo viene impostato dopo 5 secondi (dopo aver premuto MODE).

Suggerimento

Se visualizzate nel modo a schermo con zoom, le immagini potrebbero apparire a grana grossa.

Selezione della sorgente di ingresso

È possibile selezionare la sorgente di ingresso e il sistema di colore.

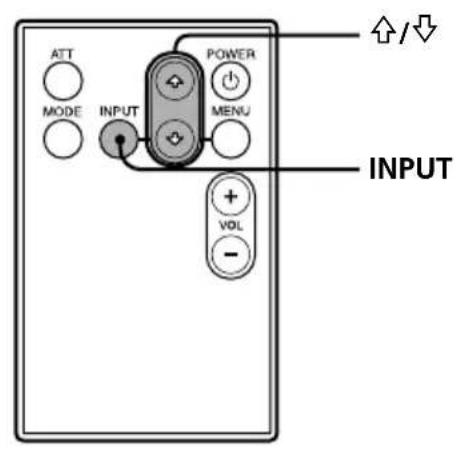

1 Premere INPUT per selezionare la sorgente di ingresso: VIDEO 1, VIDEO 2 o VIDEO 3.

Ad ogni pressione di INPUT, l'indicazione cambia come segue:

2 Premere ▲ o ▼ per selezionare il sistema di colore PAL o NTSC.

Premere uno dei tasti entro 5 secondi dalla selezione della sorgente di ingresso. La voce verrà cancellata dopo 5 secondi se uno dei tasti non viene premuto.

Se viene selezionato NTSC Video

Se viene selezionato PAL Video

Uso con l'apparecchio

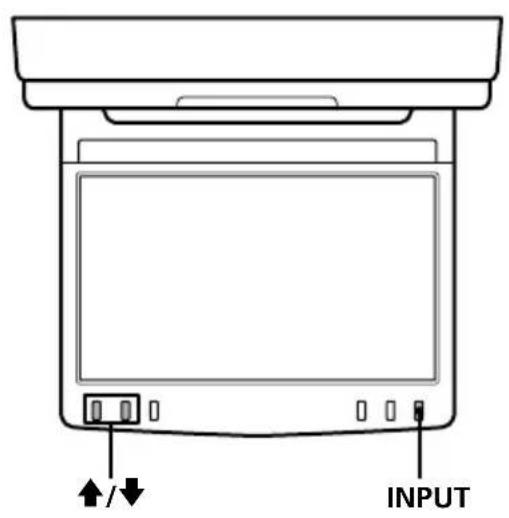

Premere più volte (INPUT) sull'apparecchio per selezionare la sorgente di ingresso.

Quindi, premere ▲ o ▼ per selezionare PAL o NTSC.

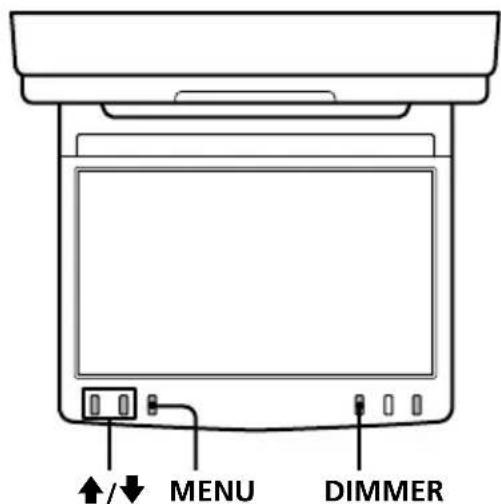

Modifica delle impostazioni del display

È possibile regolare manualmente le impostazioni del display se quest'ultimo non è ben visibile alla posizione in cui si è seduti.

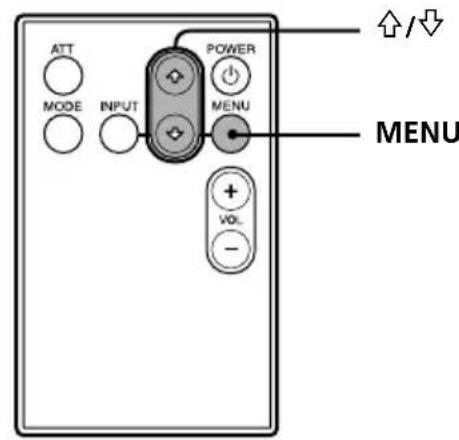

1 Premere MENU

Viene visualizzata la schermata "Picture".

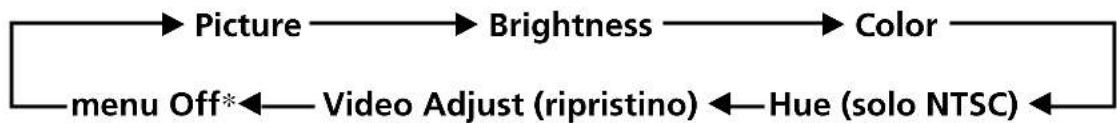

Ad ogni pressione di (MENU), la schermata di impostazione cambia come segue:

*Torna alla schermata normale.

2 Premere per regolare l'impostazione desiderata.

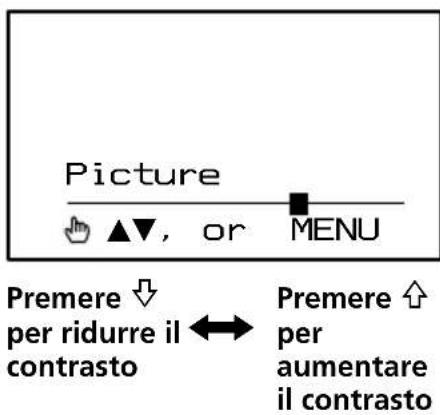

Se viene selezionato "Picture"

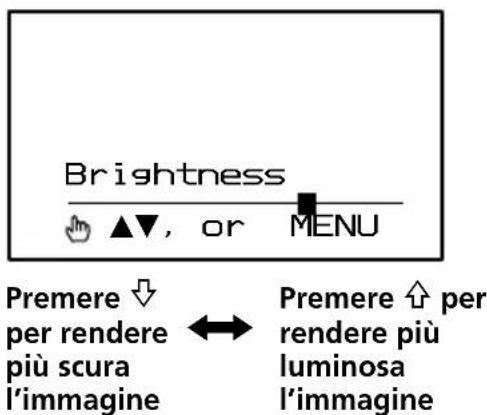

Se viene selezionato "Brightness"

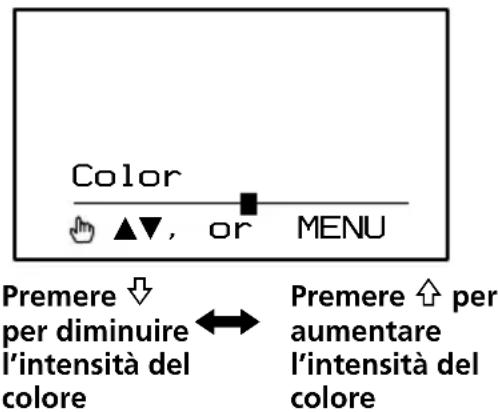

Se viene selezionato "Color"

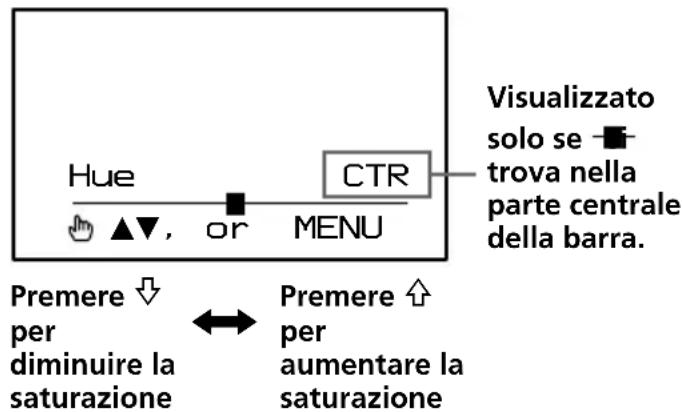

Se viene selezionato "Hue" (NTSC ONLY)

Se è stato selezionato "Video Adjust"

Le impostazioni di "Picture", "Brightness", "Color" e "Hue" vengono riportate ai livelli preimpostati in fabbrica.

Premere più volte (MENU) sull'apparecchio per selezionare l'impostazione che si desidera modificare. Quindi, premere o per regolare l'impostazione.

Attivazione della funzione di attenuazione della luminosità

Per attivare la funzione di attenuazione della luminosità, premere DIMMER sull'apparecchio. La luminosità dello schermo viene regolata automaticamente.

Per annullare la funzione di attenuazione della luminosità Premere di nuovo DIMMER.

Regolazione del volume

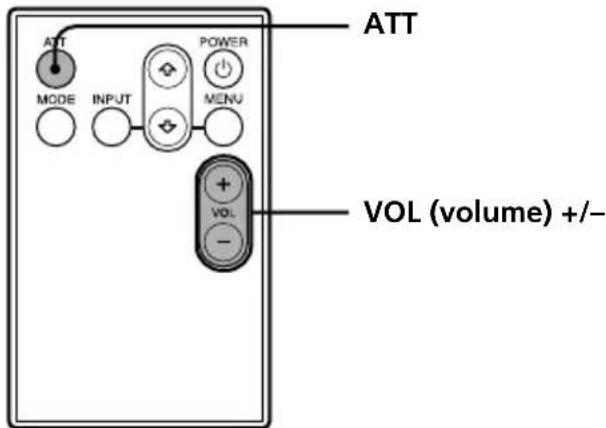

È possibile regolare il volume delle cuffie con fili e dell'apparecchio collegato mediante il telecomando a scheda in dotazione.

Premere (+) o (-) sul telecomando a scheda.

Attenuazione rapida dell'audio

Premere di nuovo ATT sul telecomando a scheda.

Per ripristinare il livello di volume precedente, premere di nuovo ATT.

Collegamento delle cuffie

L'apparecchio è dotato di due prese di uscita (minispina fono) per cuffie con fili. Regolare il volume utilizzando VOL(+) o VOL(-) sul telecomando a scheda.

Uso delle cuffie senza fili

Con il presente apparecchio, è possibile utilizzare cuffie senza fili a raggi infrarossi, MDR-IF5000 (opzionali). Per ulteriori informazioni sul modello MDR-IF5000, consultare le relative istruzioni per l'uso.

Nota

Per la regolazione del volume delle cuffie senza fili, non è possibile utilizzare il telecomando a scheda in dotazione. Utilizzare il comando del volume posto sulle cuffie stesse.

Diagramma di installazione

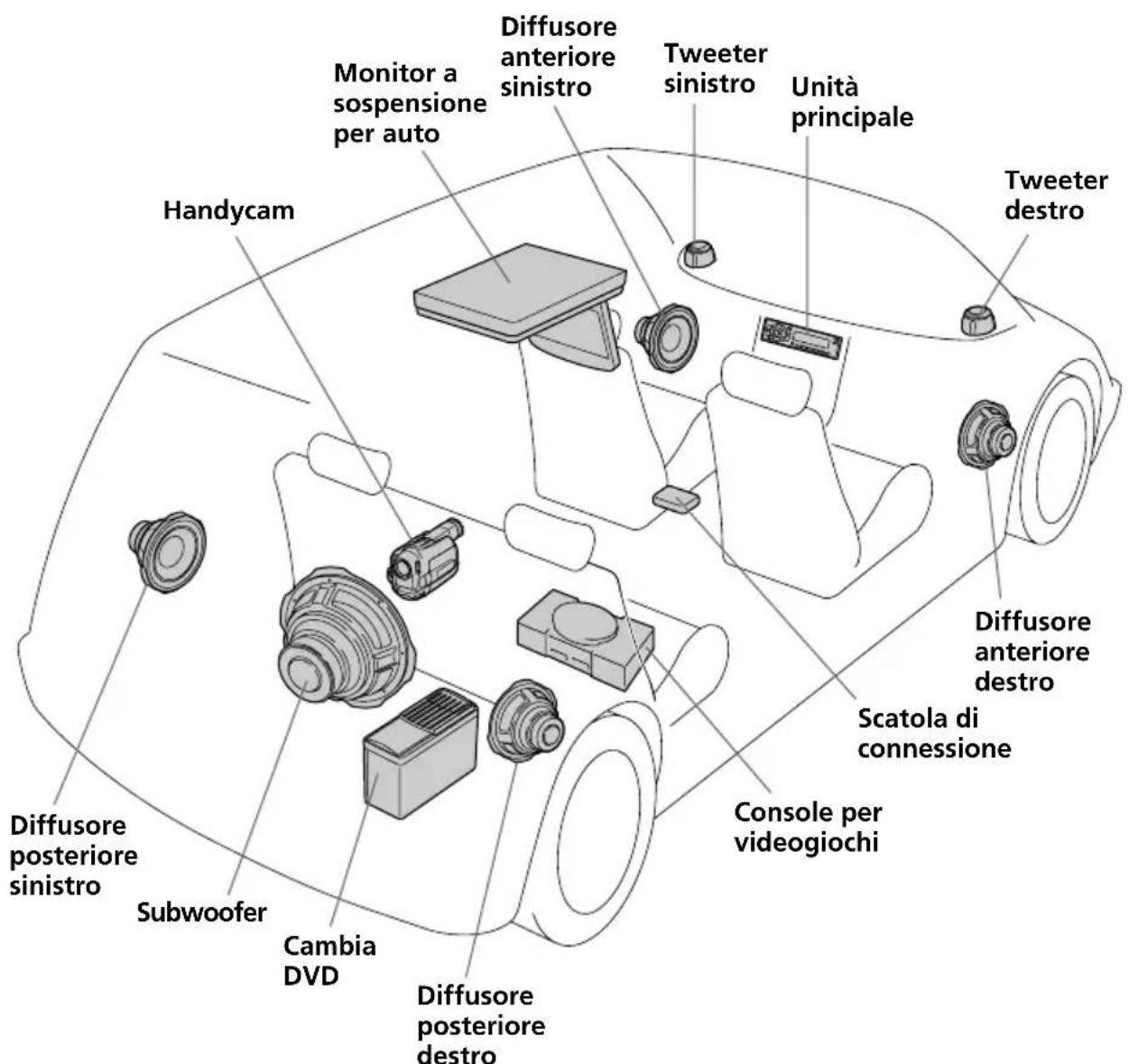

Per l'installazione del presente apparecchio, fare riferimento al diagramma di installazione e consultare un tecnico qualificato.

Nota

Tutti gli apparecchi ad esclusione del monitor a sospensione per auto e della scatola di connessione sono opzionali.

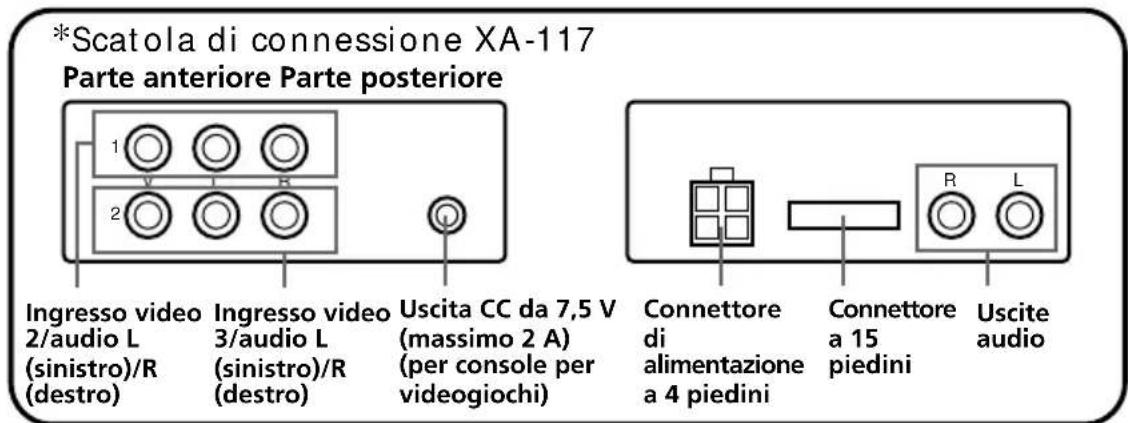

Diagramma dei collegamenti

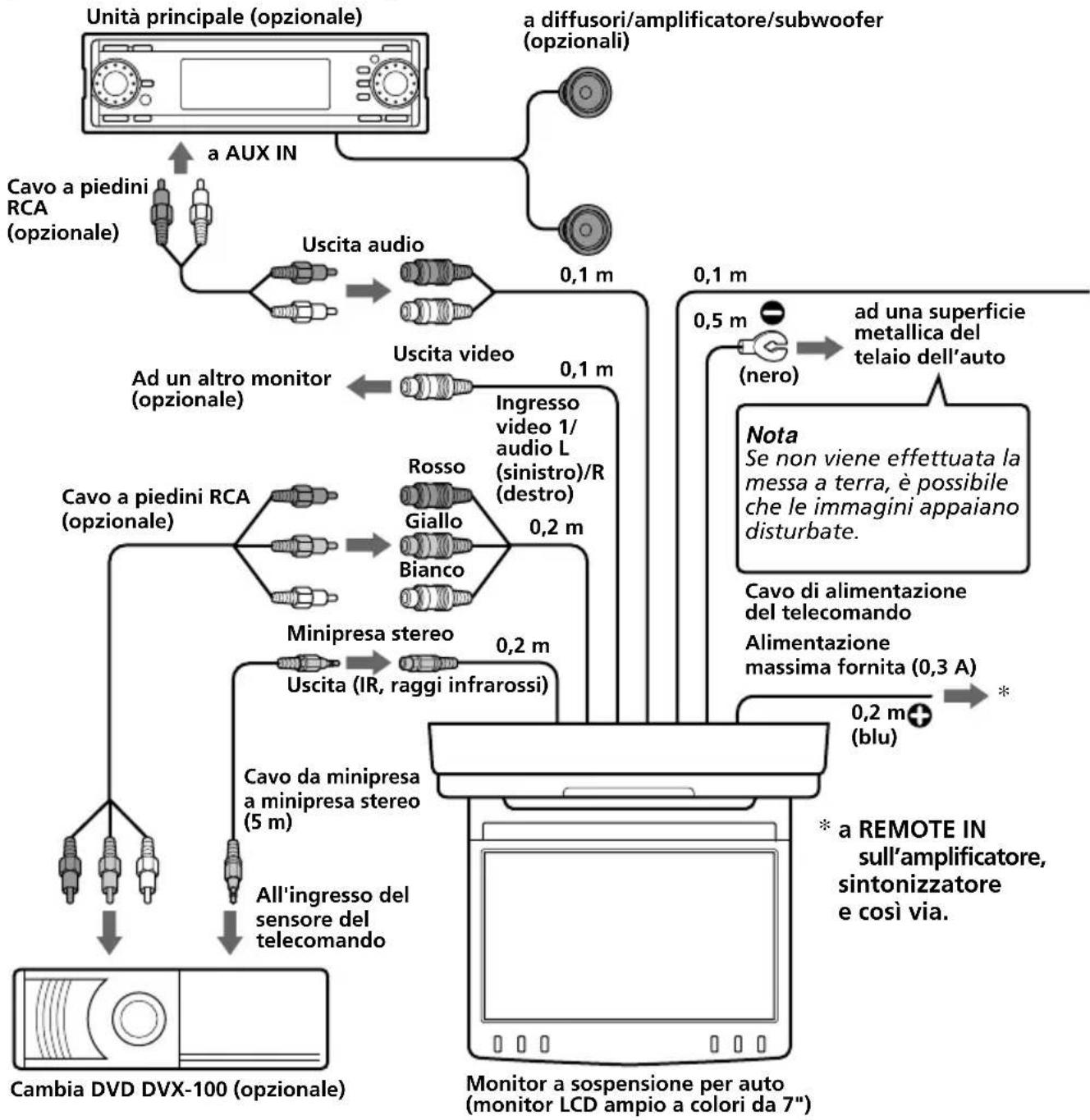

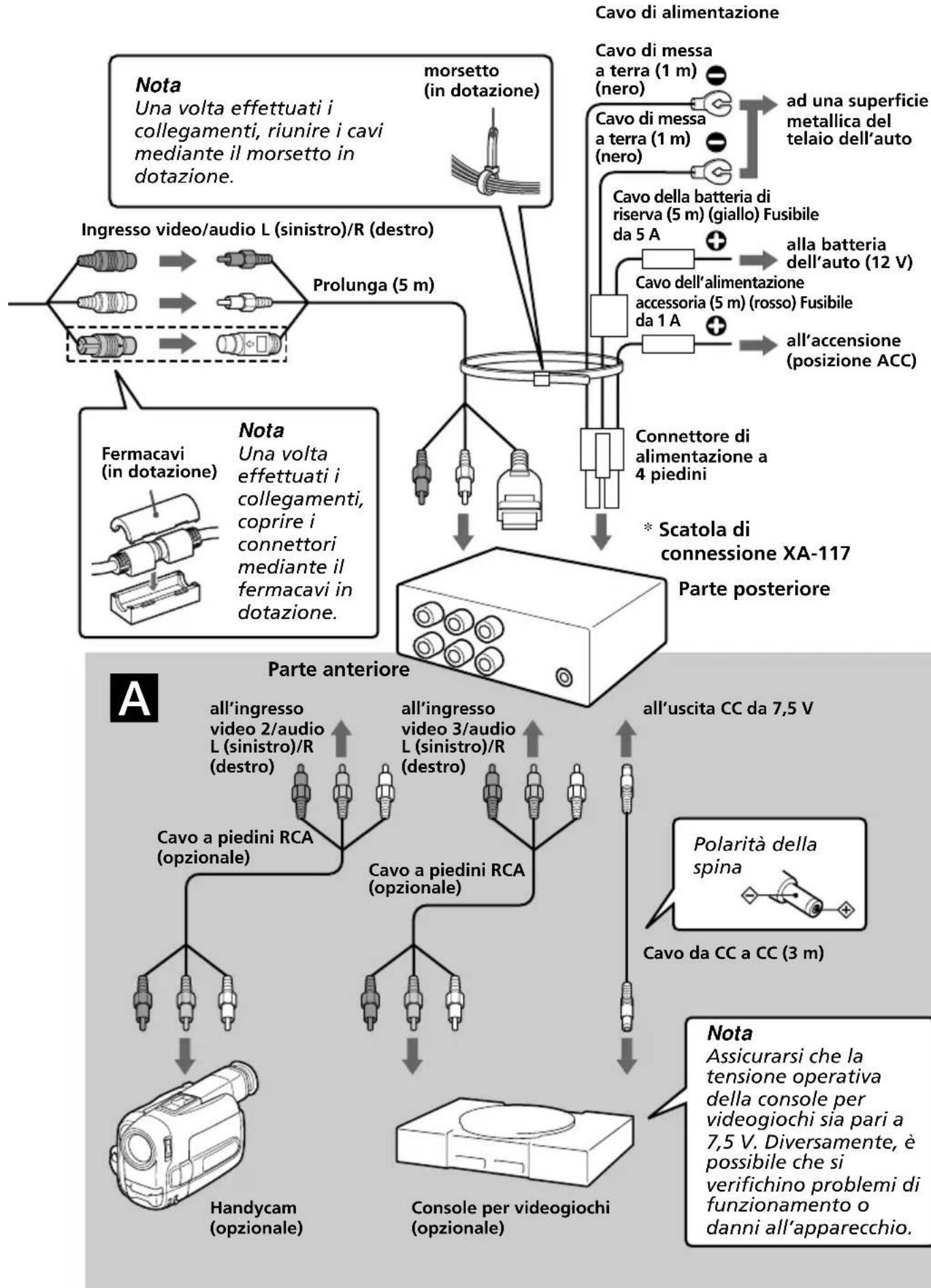

Per eseguire correttamente i collegamenti, fare riferimento al relativo diagramma. È possibile effettuare i collegamenti come mostrato nella figura A. Per gli altri collegamenti, consultare un tecnico qualificato.

Manutenzione

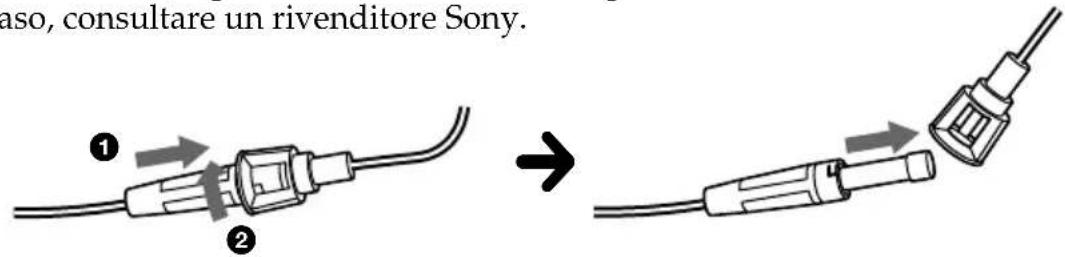

Sostituzione dei fusibili

Per la sostituzione del fusibile, assicurarsi di utilizzarne uno che abbia lo stesso amperaggio di quello originale. Se il fusibile si brucia, controllare i collegamenti dell'alimentazione quando lo si sostituisce. Se in seguito alla sostituzione il fusibile si brucia di nuovo, è possibile che si tratti di un problema di funzionamento interno. In tal caso, consultare un rivenditore Sony.

Attenzione

Onde evitare di danneggiare l'apparecchio, non utilizzare in nessun caso un fusibile con amperaggio superiore a quello del fusibile in dotazione.

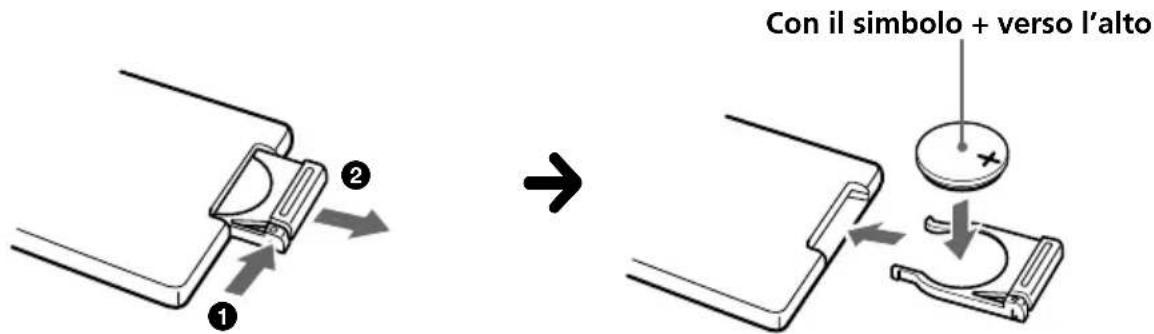

Sostituzione della batteria al litio

In condizioni normali, le batterie hanno una durata di circa 1 anno. In base alle condizioni d'uso, la durata effettiva potrebbe tuttavia essere inferiore.

Se la batteria si scarica, il raggio d'azione del telecomando a scheda diminuisce. In tal caso, sostituire la batteria con una batteria al litio CR2025 nuova. L'uso di altri tipi di batteria potrebbe comportare il rischio di incendi o esplosioni.

Note sulla batteria al litio

• Tenere la batteria al litio fuori dalla portata dei bambini. In caso di ingestione, consultare immediatamente un medico.
• Pulire la batteria utilizzando un panno asciutto in modo da assicurare un contatto ottimale.
• Per l'inserimento della batteria, assicurarsi di osservare la polarità corretta. Non afferrare la batteria con pinze metalliche, onde evitare che si verifichino cortocircuiti.

ATTENZIONE

Se non viene maneggiata con cura, è possibile che la batteria esploda. Non ricaricare, disassemblare, né gettare nel fuoco.

Informazioni sul pannello LCD (display a cristalli liquidi)

Non esercitare pressione sul pannello LCD dell'apparecchio, altrimenti è possibile che le immagini risultino distorte o che si verifichino problemi di funzionamento. Inoltre, le immagini potrebbero perdere nitidezza oppure il pannello LCD danneggiarsi.

Note sulla pulizia

Pulire il pannello LCD con un panno morbido leggermente umido.

• Non utilizzare solventi quali benzene, diluenti, detergenti disponibili in commercio o spray antistatici.
• Non utilizzare l'apparecchio a temperature inferiori a 5°C o superiori a 45°C.
• Se l'auto è stata parcheggiata in un luogo freddo o caldo, è possibile che le immagini non vengano visualizzate chiaramente. Non si tratta di un problema di funzionamento, una volta che la temperatura all'interno dell'auto sarà tornata normale, le immagini verranno visualizzate in modo chiaro.

È possibile che sul monitor appaiano dei piccoli punti blu o rossi.

Si tratta di piccoli punti luminosi che possono presentarsi con qualsiasi monitor LCD. Il pannello LCD è estremamente sofisticato e sebbene altri 99,99% degli elementi in esso utilizzati sia privo di difetti, è possibile che meno dello 0,01% dei suddetti elementi sia difettoso e non si illumini adeguatamente.

Caratteristiche tecniche

Monitor

Sistema Display a colori a cristalli liquidi

Display Pannello a discesa elettrico

Sistema pilota Sistema a matrice attiva TFTLCD

Dimensioni dell'immagine

Schermo ampio da 7 pollici (16:9)

154·87 mm, 176 mm (l/a/p)

Elementi dell'immagine

336.960 (1 1440 a 234) punti

Requisiti di alimentazione

Batteria per auto CC da 12 V

(messa a terra negativa)

Flusso corrente Circa 1,5 A

Dimensioni 230· 50· 270mm

(l/a/p)

Temperatura di utilizzo

da 5°C a 45°C

Peso Circa 1,3 Kg

Scatola di connessione XA-117

Uscita A/V

Impedenza di uscita:

inferiore a 220 Ω

inferiore a 100 pF

Livello di uscita: 0 dBs ± 0,3 dB

(0,775 V rms)

(vol Max)

Video: 75 Ω 1 Vp-p

Ingresso A/V·3

Impedenza di ingresso:

superiore a 10 KΩ

inferiore a 1000 pF

Livello di ingresso: ± 1,3 dBs +0 / - 0,3 dB

(0,775 V rms)

Video: 75 Ω 1 Vp-p

Uscita CC 7,5 V (max 2 A)

Dimensioni 101·42·73 mm

(1/a/p)

Peso Circa 150 g

Telecomando a scheda RM-X123

Requisiti di alimentazione

Batteria al litio CR2025

Raggio d'azione

Circa 2,5 m

Dimensioni

56·89·7 mm

(1/a/p)

Peso Circa 25 g

(batteria inclusa)

Accessori in dotazione

Scatola di connessione XA-117 (1)

Telecomando RM-X123

(con batteria in dotazione) (1)

Prolunga (5 m) (1)

Cavo di alimentazione (1)

Cavo da CC a CC (3 m) (1)

Cavo da minipresa a minipresa stereo (5 m) (1)

Base di montaggio (1)

Viti (4)

Viti autofilettanti (4)

Fermacavi (1)

Morsetto (1)

Istruzioni per l'uso (1)

Accessori opzionali

Cambia DVD DVX-100

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Guida alla soluzione dei problemi

In caso di problemi con l'apparecchio, consultare la presente lista di controllo per tentare di risolverli.

Prima di consultare la seguente lista di controllo, controllare le procedure di collegamento e uso.

Generali

Assenza di immagini e audio	Il cavo di alimentazione o la batteria non sono collegati. Il fusabile è bruciato.
Presenza di immagini, assenza di audio	Premere (VOL)(+) o (ATT) sul telecomando a sched.
Presenza di linee trattegiate o di righe	È possible che questo disturbo sia causato da interferenze locali prodotte ad esempio da motociclette o motori di auto. Posizionare le anteenne in modo da ridurre al minimo le interferenze.
Assenza di immagini o di audio al momento del collegamento di apparetti opzionali Presenza di disturbi quando la chiavetta di accensione si trova sulle posizioni ON, ACC o OFF.	Il cavo non è collegato. Collegarlo saldamente.
Nessuna azione alla pressione dei tasti del telecomando a sched	È possible che la batteria sia completamente scarica.
