XVMR75 - Autoradio SONY - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor für Fahrzeuge (kompatibel mit Autoradio)
Marke	Sony
Modell	XVMR75
Bildschirmgröße	7 Zoll (16:9)
Anzeigetechnologie	LCD TFT mit aktiver Matrix
Auflösung	336.960 Pixel (1440 x 234)
Farbsysteme	PAL und NTSC
Anzeigemodi	Normal (4:3), Vollbild, Zoom (vergrößert)
Stromversorgung	12 V Gleichstrom (Masse negativ)
Stromverbrauch	Ca. 1,5 A
Abmessungen (B x H x T)	230 x 50 x 270 mm
Gewicht	Ca. 1,3 kg
Betriebstemperatur	5 °C bis 45 °C
Video-/Audioeingänge	3 AV-Eingangsanschlüsse (Audio L/R + Video)
Video-/Audioausgang	1 AV-Ausgang
Gleichstromausgang	7,5 V (max. 2 A) für Spielkonsole
Kopfhöreranschlüsse	2 Mini-Stereo-Klinkenbuchsen
Drahtloser Kopfhörer	Kompatibel mit Infrarot (MDR-IF5000 optional)
Fernbedienung	Kartenfernbedienung RM-X123 mit Lithiumbatterie CR2025
Funktionen	Dimmer (DIMMER), manuelle Helligkeits-, Kontrast-, Farb- und Farbtoneinstellung (NTSC)
Sicherung	Ersatz durch Sicherung gleicher Stromstärke
Mitgeliefertes Zubehör	Anschlussbox XA-117, Fernbedienung, Kabel, Montageplatte, Schrauben, Kabelbinder usw.
Optionen	DVD-Wechsler DVX-100

Häufig gestellte Fragen - XVMR75 SONY

Warum gibt es weder Bild noch Ton?

Überprüfen Sie, ob das Netzkabel oder die Batterie richtig angeschlossen ist und die Sicherung nicht durchgebrannt ist. Siehe Abschnitt Fehlerbehebung in der Anleitung.

Das Bild wird angezeigt, aber es ist kein Ton zu hören

Drücken Sie die Tasten VOL (+) oder ATT auf der Kartenfernbedienung, um die Lautstärke wiederherzustellen oder die Dämpfung auszuschalten.

Die Kartenfernbedienung reagiert nicht

Die Lithiumbatterie CR2025 ist möglicherweise leer. Ersetzen Sie sie unter Beachtung der Polarität. Die normale Reichweite beträgt ca. 2,5 m.

Wie reinige ich den LCD-Bildschirm?

Verwenden Sie ein weiches, feuchtes Tuch. Verwenden Sie niemals Lösungsmittel, Benzin, Verdünner oder antistatische Reinigungsmittel.

Kann ich das Gerät selbst installieren?

Die Installation erfordert technische Kenntnisse. Ziehen Sie einen qualifizierten Techniker hinzu. Wenn Sie es selbst tun, befolgen Sie unbedingt die Installations- und Anschlusspläne.

Der Bildschirm öffnet sich nicht automatisch

Überprüfen Sie, ob das Gerät eingeschaltet ist (drücken Sie POWER oder OPEN/CLOSE). Stellen Sie sicher, dass der Schalter POWER SELECT richtig eingestellt ist (A oder B je nach Fahrzeug).

Wie stelle ich Helligkeit und Kontrast ein?

Drücken Sie MENU, dann verwenden Sie die Tasten ▲/▼, um Picture (Kontrast) und Brightness (Helligkeit) anzupassen. Die Einstellungen Color und Hue (NTSC) sind ebenfalls verfügbar.

Was tun, wenn die Sicherung nach dem Austausch erneut durchbrennt?

Dies kann auf einen internen Defekt hinweisen. Wenden Sie sich an einen Sony-Händler. Verwenden Sie niemals eine Sicherung mit höherer Stromstärke.

Kann ich einen kabellosen Kopfhörer mit diesem Gerät verwenden?

Ja, das Gerät ist kompatibel mit dem Infrarotkopfhörer MDR-IF5000 (optional). Die Lautstärke wird direkt am Kopfhörer eingestellt, nicht mit der mitgelieferten Fernbedienung.

Auf dem Bildschirm erscheinen feste helle Punkte

Das ist normal: Der LCD-Bildschirm wird mit Präzisionstechnologie hergestellt; weniger als 0,01 % der Pixel können defekt sein, ohne die Funktion zu beeinträchtigen.

BEDIENUNGSANLEITUNG XVMR75 SONY

Bitte nehmen Sie sich etwas Zeit, um den Geräte-Pass vollständig auszufüllen. Dieser befindet sich auf der hinteren Umschlagseite dieser Bedienungsanleitung.

XVM-R75

Inhaltsverzeichnis

Sicherheitsmaßnahmen 5

Lage und Funktion der Teile und Bedienelemente 7

Betrieb

Öffnen des Anzeigemonitors 9

Einstellen des Bildschirmmodus 10

Auswählen der Eingangsquelle 11

Ändern der Anzeigeeinstellungen 12

Einstellen der Lautstärke 14

Anschlüsse

Installationsdiagramm 15

Anschlussdiagramm 16

Weitere Informationen

Wartung 18

Technische Daten 20

Störungsbehebung 21

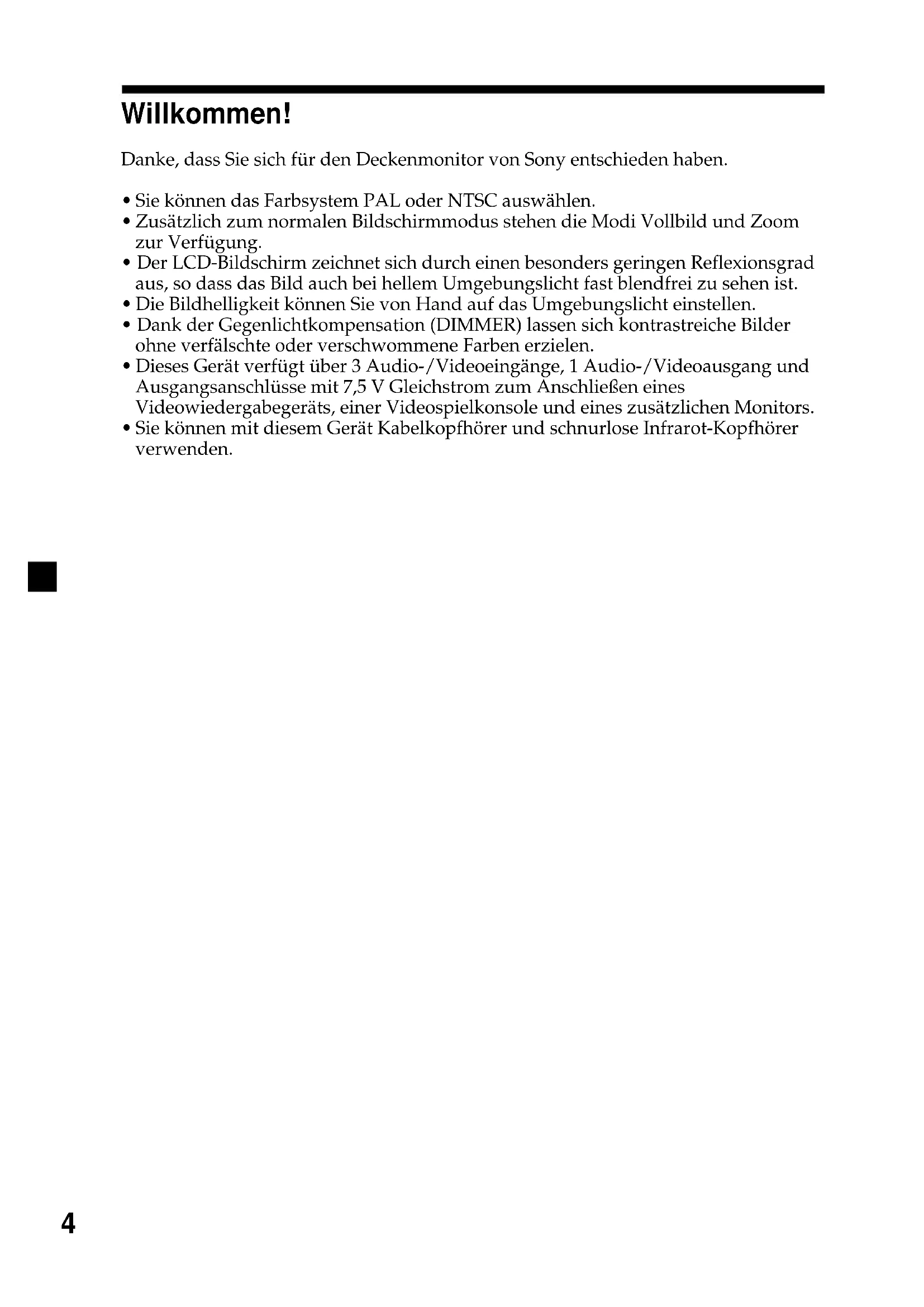

Willkommen!

Danke, dass Sie sich für den Deckenmonitor von Sony entschieden haben.

• Sie können das Farbsystem PAL oder NTSC einstellen.
• Zusätzlich zum normalen Bildschirmmodus stehen die Modi Vollbild und Zoom zur Verfügung.
• Der LCD-Bildschirm zeichnet sich durch einen besonders geringen Reflexionsgrad aus, so dass das Bild auch bei hellem Umgebungslicht fast blendfrei zu sehen ist.
• Die Bildhelligkeit können Sie von Hand auf das Umgebungslicht einstellen.
• Dank der Gegenlichtkompensation (DIMMER) lassen sich kontrastreiche Bilder ohne verfälschte oder verschwommene Farben erzielen.
• Dieses Gerät verfügt über 3 Audio-/Videoeingänge, 1 Audio-/Videoausgang und einen Ausgangsanschluss mit 7,5 V Gleichstrom zum Anschließen eines Videowiedergabegeräts, einer Videospielkonsole und eines zusätzlichen Monitors.
• Sie können mit diesem Gerät Kabelkopfhörer und schnurlose Infrarot-Kopfhörer verwenden.

Sicherheitsmaßnahmen

Um das Risiko schwerer Unfälle und Verletzungen zu vermeiden, lesen Sie vor dem Installieren und vor der Inbetriebnahme des Geräts bitte die folgenden Sicherheitsmaßnahmen.

Sicherheit

Beachten Sie die örtlichen Regeln und Bestimmungen für den Straßenverkehr.

Während der Fahrt

• Der Fahrer darf weder auf den Monitor schauen noch ihn bedienen. Andernfalls könnte er abgelenkt werden und einen Unfall verursachen.
• Der Fahrer darf keine Kopfhörer tragen. Andernfalls könnte er abgelenkt werden und einen Unfall verursachen.

Parken Sie das Fahrzeug an einem sicheren Ort, wenn der Fahrer auf den Monitor schauen, ihn bedienen oder Kopfhörer aufsetzen möchte.

Während des Betriebs

• Halten Sie sich nicht am Monitor fest.
• Stecken Sie keine Finger oder Fremdkörper in das Gerät, während der Monitor in Betrieb ist. Andernfalls kann es zu Verletzungen oder zu Schäden am Gerät kommen.
• Achten Sie darauf, den Kopf nicht am Gerät anzustoßen, wenn Sie vom Rücksitz aufstehen.
• Achten Sie ganz besonders darauf, sich das Kabel der Kopfhörer nicht so um den Hals zu legen, dass es bei einer plötzlichen Bewegung des Fahrzeugs zu Verletzungen oder Erstickung kommen kann.
• Bewahren Sie keine Gegenstände außerhalb der Reichweite von Kindern auf.

Installation

• Zum Installieren dieses Geräts sind technische Kenntnisse erforderlich. Dieses Gerät muss von qualifizierten Technikern oder Kundendienstfachleuten installiert werden.
• Wenn Sie versuchen, dieses Gerät selbst zu installieren, gehen Sie genau nach den Installationsanweisungen und Anschlussdiagrammen in dieser Bedienungsanleitung vor. Bei unsachgemäßer Installation besteht Feuergefahr oder die Gefahr eines elektrischen Schlags.
• Stellen Sie vor dem Installieren unbedingt den Zündschlüssel in die Position OFF oder ziehen Sie den Schlüssel ab. Wenn Sie dieses Gerät bei eingeschalteter Zündung installieren, wird der Batterie möglicherweise Strom entzogen oder ein Kurzschluss kann auftreten.
• Achten Sie bei der Installation dieses Geräts darauf, keine elektrischen oder sonstigen Leitungen oder Kabel irgendwelcher Art oder den Treibstofftank zu beschädigen. Andernfalls besteht Feuergefahr. Wenn Sie an Fahrzeugteilen Bohrungen anbringen, vergewissern Sie sich, dass keine verdeckten Fahrzeugteile beschädigt werden.
• Bringen Sie keine Schrauben, Bolzen oder Muttern an sicherheitsrelevanten Teilen wie Lenksäule, Benzinleitung oder Bremssystem an. Andernfalls besteht Feuer- oder Unfallgefahr.
• Achten Sie darauf, dass keine Kabel zwischen den beweglichen Teilen einer Sitzschiene eingeklemmt werden können.

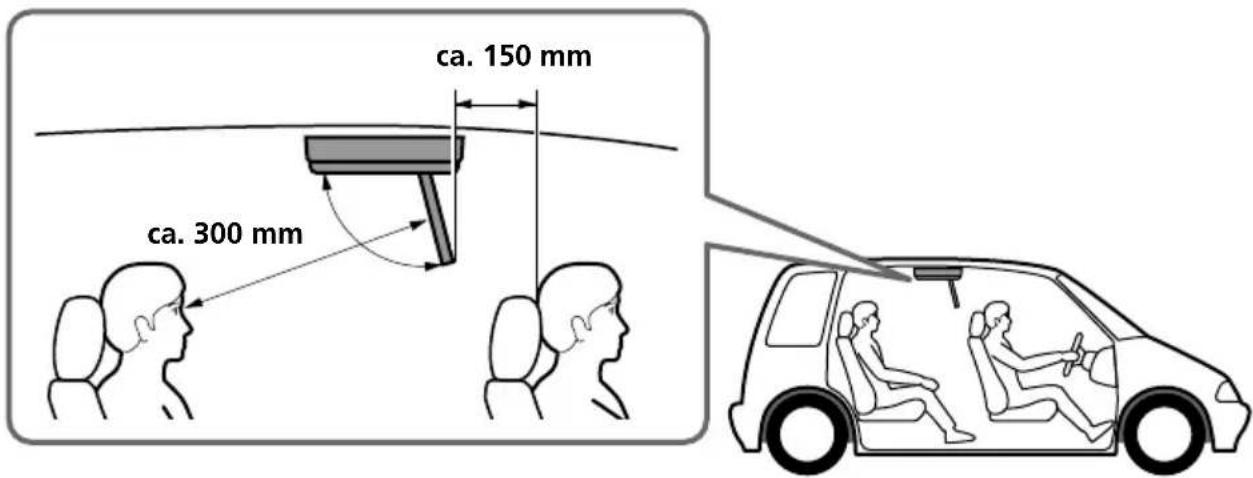

Installationsort

Bevor Sie dieses Gerät installieren, informieren Sie sich bitte über die örtlichen Regeln und Bestimmungen für den Straßenverkehr. Installieren Sie dieses Gerät wie in der Abbildung unten dargestellt an einer geeigneten Position im Fahrzeug.

Installieren Sie das Gerät nicht an einer Stelle, an der

• es dem Fahrer die Sicht versperrt, wenn der Monitor auf- oder zugeklappt ist.
• die Funktionstüchtigkeit der Airbags beeinträchtigt wird.
• es Sie beim Fahren des Fahrzeugs hindert. Achten Sie außerdem darauf, dass das Lenkrad, der Schalthebel und das Bremspedal nicht blockiert werden.
• sich der Fahrer oder andere Insassen beim Ein- oder Aussteigen daran verletzen können.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler.

Vorbereitungen

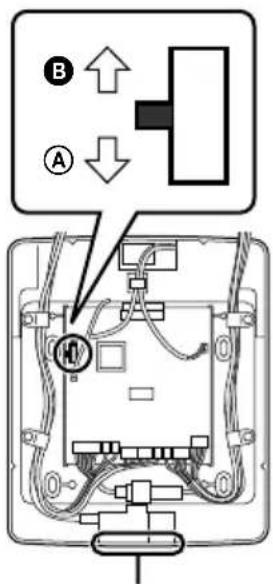

Vergewissern Sie sich, dass sich der Schalter POWER SELECT in der richtigen Position befindet.

A: Wenn Ihr Fahrzeug über ein Zündschloss mit Zubehörposition verfügt. (Position A ist die werkseitige Standardeinstellung.) B: Wenn Ihr Fahrzeug nicht über ein Zündschloss mit Zubehörposition verfügt.

Wenn der Schalter POWER SELECT auf B steht

Mit OPEN/CLOSE am Gerät selbst wird der Deckenmonitor eingeschaltet.

Sie können das Gerät nicht mit der Taste (POWER) auf der Kartenfernbedienung einschalten. Wenn das Gerät jedoch bereits eingeschaltet ist, können Sie es mit der Kartenfernbedienung steuern.

Hinweis

Wenn Sie das Fahrzeug verlassen, müssen Sie den Deckenmonitor mit der Taste (OPEN/CLOSE) am Gerät oder der Taste (POWER) auf der Kartenfernbedienung ausschalten.

Wenn das Gerät eingeschaltet bleibt, wird der Autobatterie Strom entzogen.

Empfänger für die Kartenfernbedienung

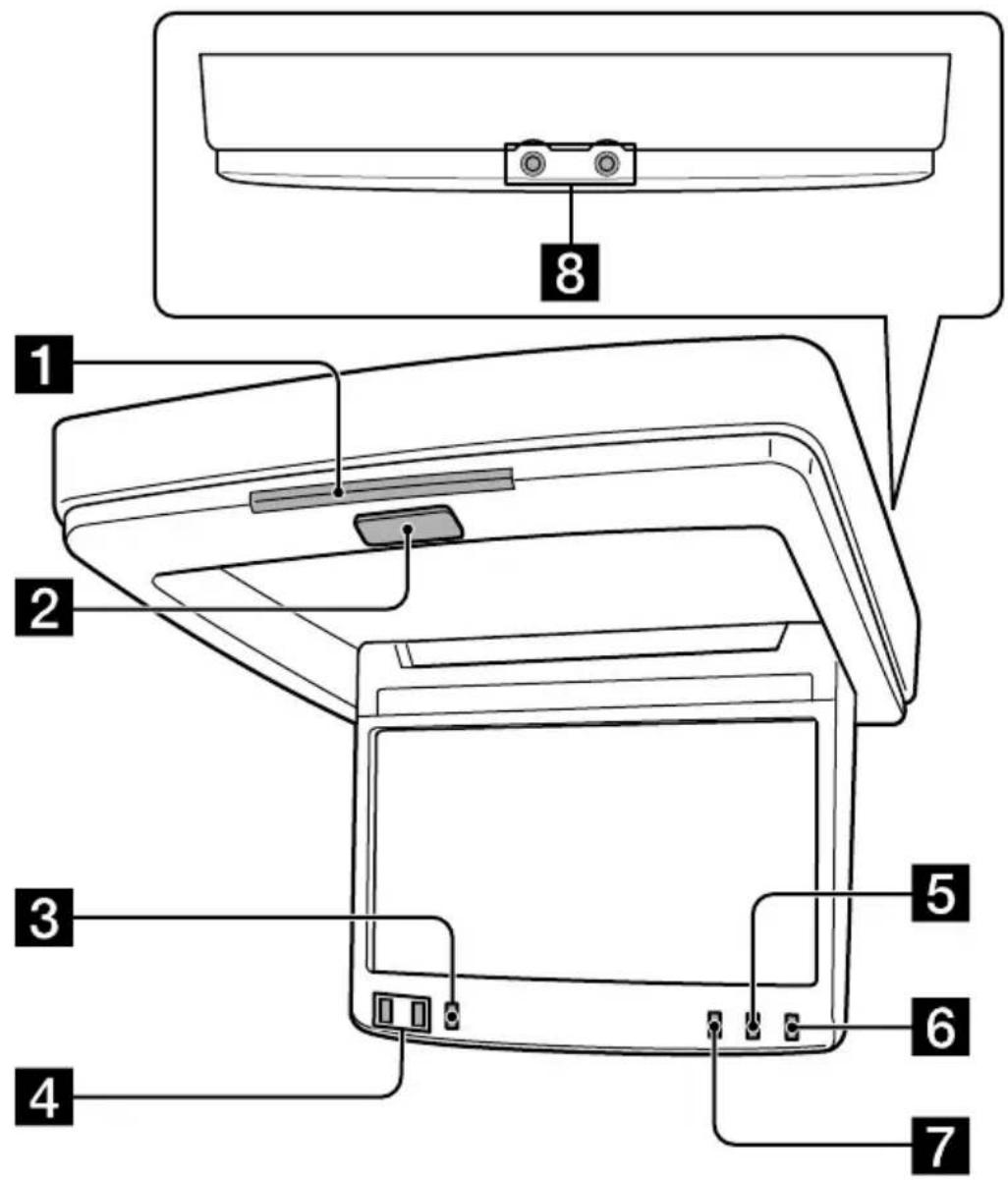

Lage und Funktion der Teile und Bedienelemente

Monitor

1 Empfänger für die Kartenfernbedienung 2 Taste OPEN/CLOSE 9 Zum Öffnen und Schließen des Monitors. 3 Taste MENU 12, 13 Zum Vornehmen verschiedener Einstellungen für die Anzeige. 4 Tasten ↑/↓

5 Taste MODE 10 Zum Ändern des Bildschirmmodus. 6 Taste INPUT 11 Zum Auswählen der Eingangsquelle. 7 Taste DIMMER 12, 13 Zum Ein- und Ausschalten der Dimmer-Funktion. 8 Kopfhörerbuchsen (Stereominibuchsen) 14 Zum Anschließen von Kopfhörern.

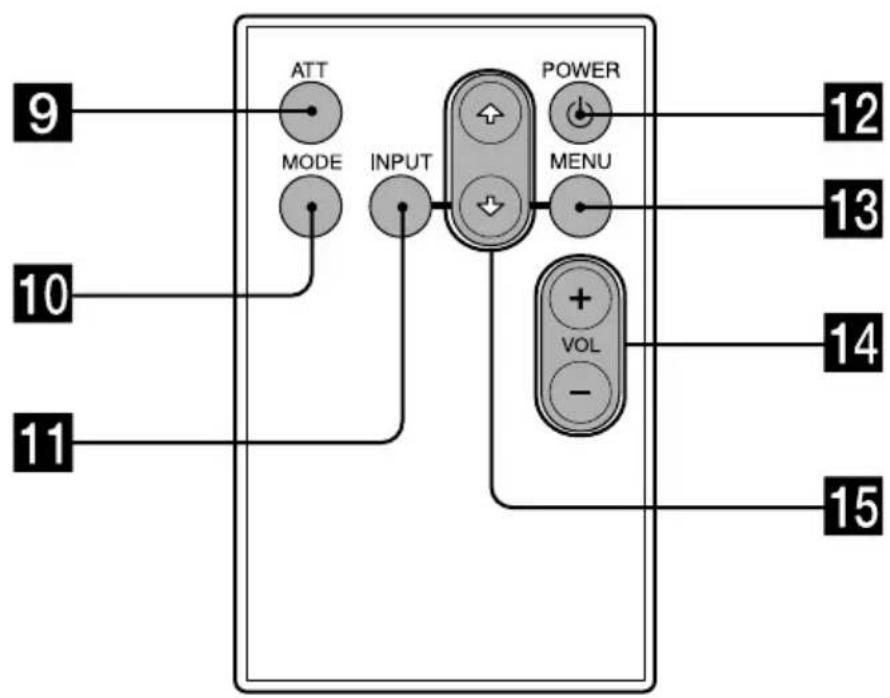

Kartenfernbedienung RM-X123

9 Taste ATT 14

Zum schnellen Dämpfen der Lautstärke.

10 Taste MODE 10

Zum Ändern des Bildschirmmodus.

Taste INPUT 11

Zum Auswählen der Eingangsquelle.

12Taste POWER 9

13Taste MENU 12, 13

Zum Vornehmen verschiedener Einstellungen für die Anzeige.

14 Tasten VOL (Lautstärke) +/- Tasten 14

Zum Einstellen der Lautstärke.

15Tasten

Tipp

Informationen zum Austauschen der Batterien finden Sie unter „Austauschen der Lithiumbatterie" (Seite 18).

Öffnen des Anzeigemonitors

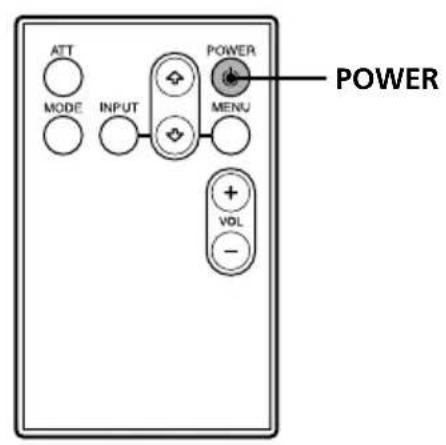

Drücken Sie POWER auf der Kartenfernbedienung.

Der Anzeigemonitor wird automatisch geöffnet und eingeschaltet.

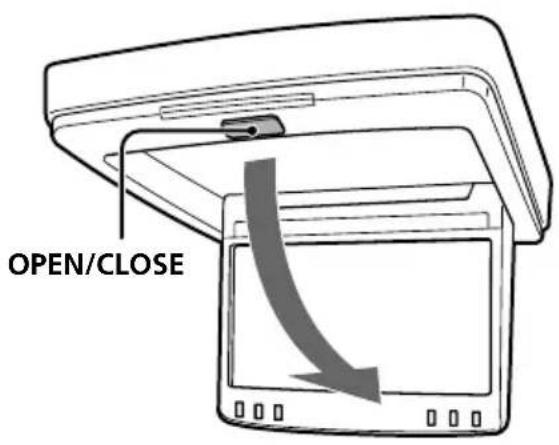

Bedienen mit den Elementen am Gerät

Drücken Sie / CLOSE am Gerät. Der Anzeigemonitor wird automatisch geöffnet und eingeschaltet.

Zurückklappen des Anzeigemonitors in sein Gehäuse

Drücken Sie erneut (POWER) auf der Kartenfernbedienung bzw. (OPEN/CLOSE) am Gerät.

Hinweise

• Blockieren Sie nicht die Bewegung des LCD-Bildschirmträgers. Andernfalls kann der Antrieb oder der Schaltmechanismus des Geräts beschädigt werden.
• Wenn der Winkel des Anzeigemonitors durch einen Stoß gewaltsam verstellt wird, schließen Sie den Monitor zunächst durch Drücken von (OPEN/CLOSE) und öffnen Sie ihn dann wieder.

Versuchen Sie nicht, den Monitor von Hand zu öffnen oder zu schieben. Andernfalls kann es zu Fehlfunktionen kommen.

Tipp

Der LCD-Bildschirmträger schließt sich automatisch, wenn der Zündschlüssel auf OFF gedreht wird.

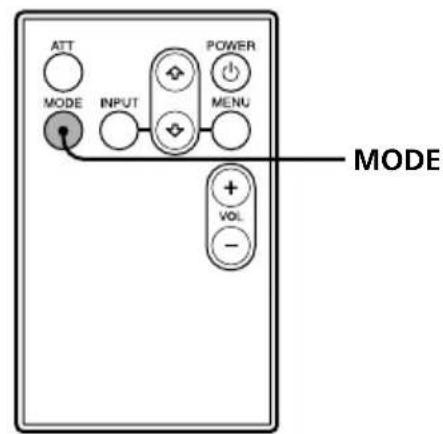

Einstellen des Bildschirmmodus

Zusätzlich zum normalen Bildschirmmodus stehen die Modi Vollbild und Zoom zur Verfügung.

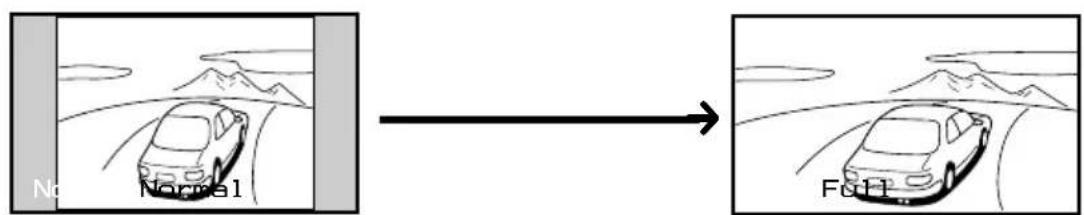

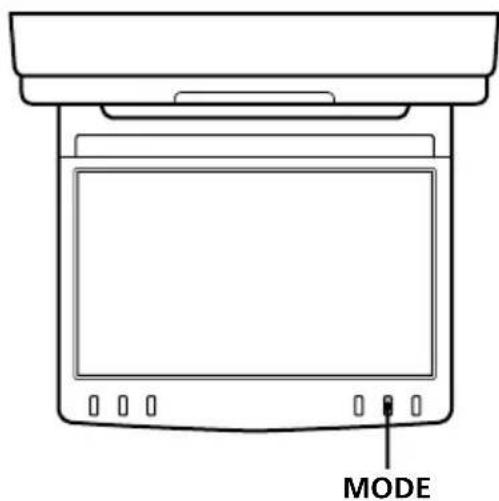

Drücken Sie mehrmals MODE

Der aktuelle Modus wird zuerst auf dem Bildschirm angezeigt.

Mit jedem Tastendruck wechselt der Bildschirmmodus in folgender Reihenfolge:

Normaler Bildschirm

Das Bildseitenverhältnis beträgt 4:3 (normales Bild).

Vollbild

Bilder mit einem Bildseitenverhältnis von 4:3 werden bis zum linken und rechten Bildschirmrand vergrößert.

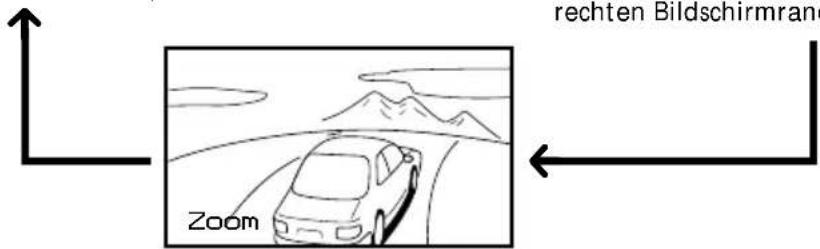

Zoom

Bilder mit einem Bildseitenverhältnis von 4:3 werden bis zum linken und rechten Bildschirmrand vergrößert. Am oberen und unteren Rand wird der überstehende Bildteil abgeschnitten.

Der Bildschirmmodus wird eingestellt, wenn Sie MODE 5 Sekunden lang nicht drücken.

Tipp

Im Bildschirmmodus Zoom erscheinen die Bilder eventuell grobkörnig.

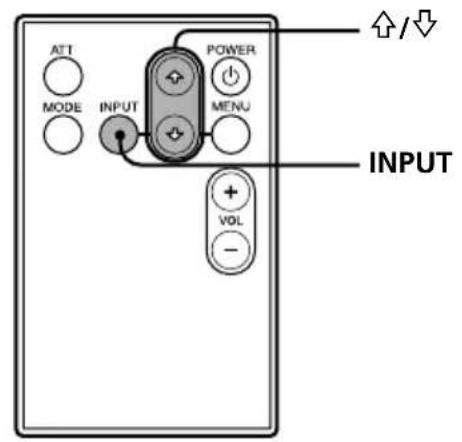

Auswählen der Eingangsquelle

Sie können die Eingangsquelle und das Farbsystem auswählen.

1 Wählen Sie mit der Taste INPUT die Eingangsquelle VIDEO 1, VIDEO 2 oder VIDEO 3 aus.

Mit jedem Tastendruck auf INPUT wechselt die Anzeige folgendermaßen:

2 Wählen Sie mit der Taste oder das Farbsystem PAL oder NTSC aus.

Drücken Sie eine der Tasten innerhalb von 5 Sekunden nach dem Auswählen der Eingangsquelle. Der Vorgang wird abgebrochen, wenn Sie nicht innerhalb von 5 Sekunden eine dieser Tasten drücken.

Wenn NTSC-Video ausgewählt wird

Wenn PAL-Video ausgewählt wird

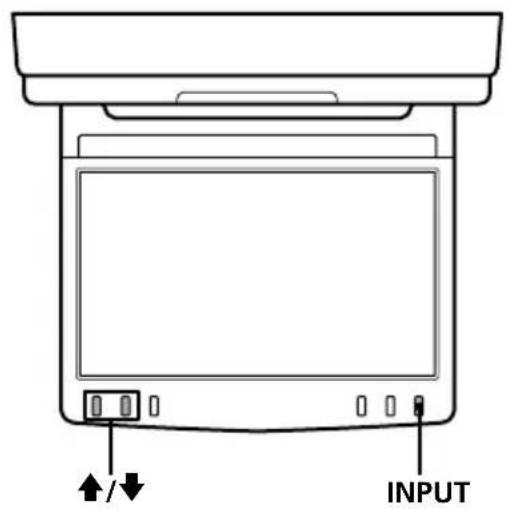

Bedienen mit den Elementen am Gerät

Drücken Sie zum Auswählen der Eingangsquelle mehrmals INPUT am Gerät. Wählen Sie mit oder das Farbsystem PAL oder NTSC aus.

Ändern der Anzeigeeinstellungen

Sie können die Anzeigeeinstellungen manuell anpassen, wenn das Bild von Ihrer Sitzposition aus schlecht zu sehen ist.

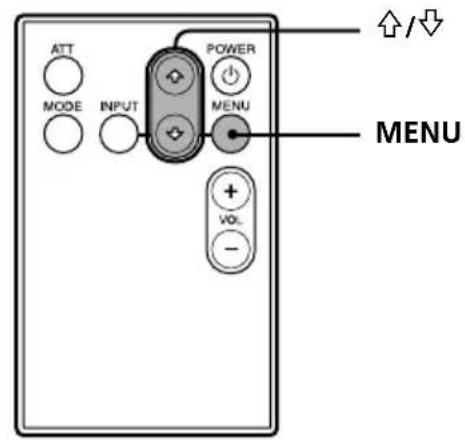

1. Drücken Sie MENU

Der Bildschirm „Picture“ wird angezeigt.

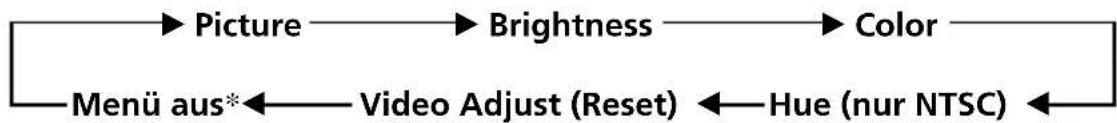

Mit jedem Tastendruck auf (MENU) wechselt der Einstellbildschirm in folgender Reihenfolge:

*Der normale Bildschirm erscheint wieder.

2. Nehmen Sie mit oder die gewünschte Einstellung vor.

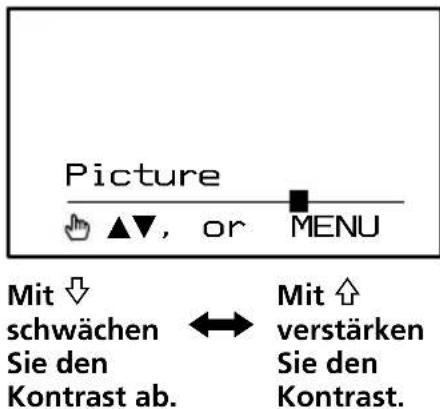

Wenn „Picture“ ausgewählt ist

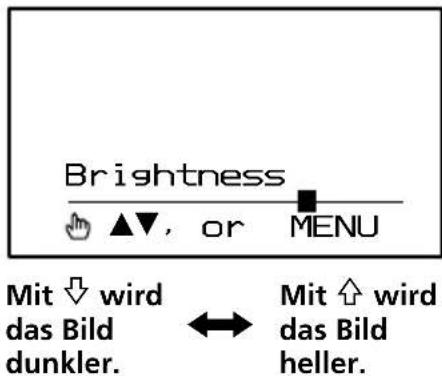

Wenn „Brightness“ ausgewählt ist

Wenn „Color“ ausgewählt ist

Mit wird die Farbintensität verringert. Mit wird die Farbintensität erhöht.

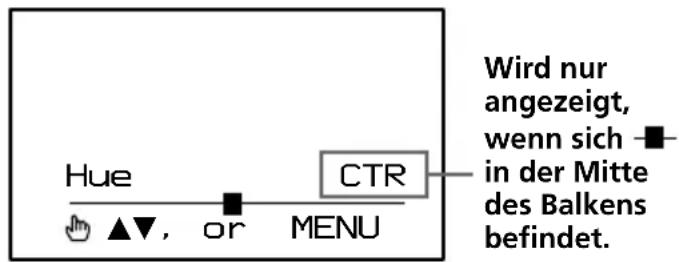

Wenn „Hue“ ausgewählt ist (nur NTSC)

Mit wird die Farbsättigung verringert. Mit wird die Farbsättigung erhöht.

Wenn „Video Adjust" ausgewählt ist

Die Einstellungen für „Picture", „Brightness", „Color" und „Hue" werden auf den werkseitigen Wert zurückgesetzt.

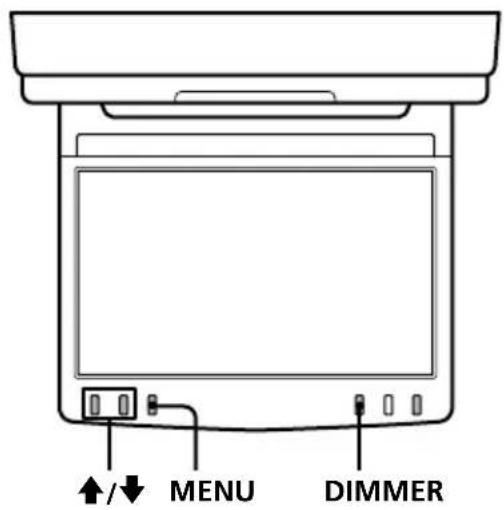

Bedienen mit den Elementen am Gerät

Drücken Sie mehrmals (MENU) am Gerät, um die zu ändernde Einstellung auszuwählen. Nehmen Sie die Einstellung dann mit oder vor.

Einschalten der Dimmer-Funktion

Schalten Sie mit DIMMER am Gerät die Dimmer-Funktion ein. Die Helligkeit des Bildschirms wird automatisch eingestellt.

So schalten Sie die Dimmer-Funktion aus

Drücken Sie DIMMER erneut.

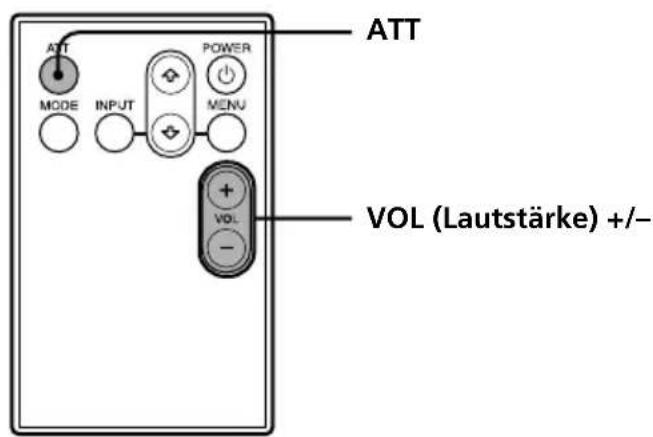

Einstellen der Lautstärke

Sie können die Lautstärke der Kabelkopfhörer und der angeschlossenen Geräte über die mitgelieferte Kartenfernbedienung einstellen.

Drücken Sie (+) oder (-) auf der Kartenfernbedienung.

Schnelles Dämpfen des Tons

Drücken Sie ATT auf der Kartenfernbedienung.

So stellen Sie wieder die vorherige Lautstärke ein: Drücken Sie ATT erneut.

Anschließen von Kopfhörern

Am Gerät befinden sich zwei Ausgangsbuchsen (Mini-Cinchstecker) für Kabelkopfhörer. Stellen Sie die Lautstärke mit der Taste VOL(+) oder VOL(-) auf der Kartenfernbedienung ein.

Verwenden schnurloser Kopfhörer

Sie können mit dem Gerät schnurlose Infrarot-Kopfhörer (MDR-IF5000, gesondert erhältlich) verwenden. Schlagen Sie dazu in der Bedienungsanleitung zu den MDR-IF5000 nach.

Hinweis

Die Lautstärke von schnurlosen Kopfhörern lässt sich nicht mit der mitgelieferten Kartenfernbedienung steuern. Verwenden Sie dazu den Lautstärkeregler an den schnurlosen Kopfhörern.

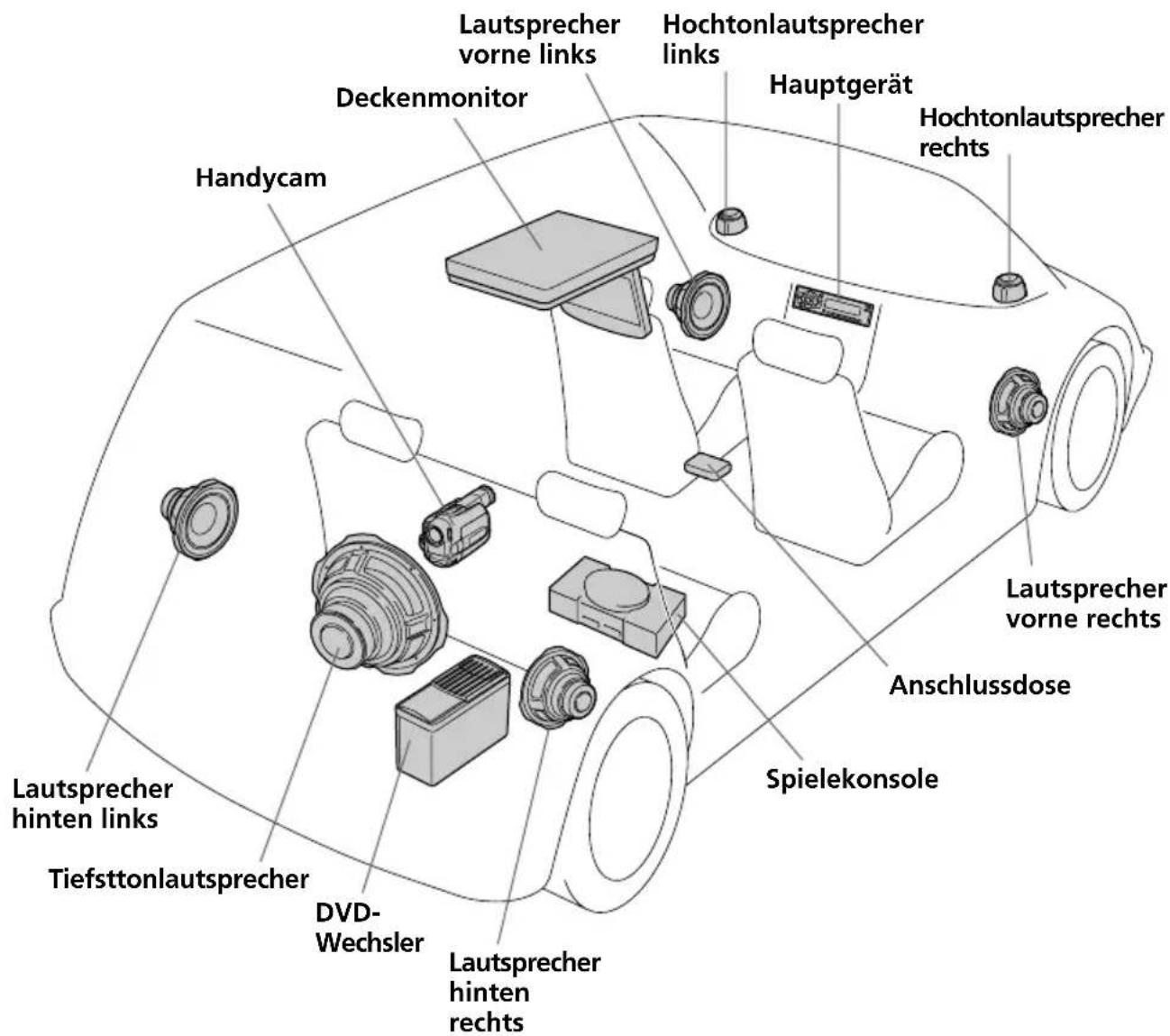

Installationsdiagramm

Ziehen Sie das Installationsdiagramm heran bzw. lassen Sie das Gerät von einem qualifizierten Techniker installieren.

Hinweis

Alle Teile außer Deckenmonitor und Anschlussdose sind gesondert erhältlich.

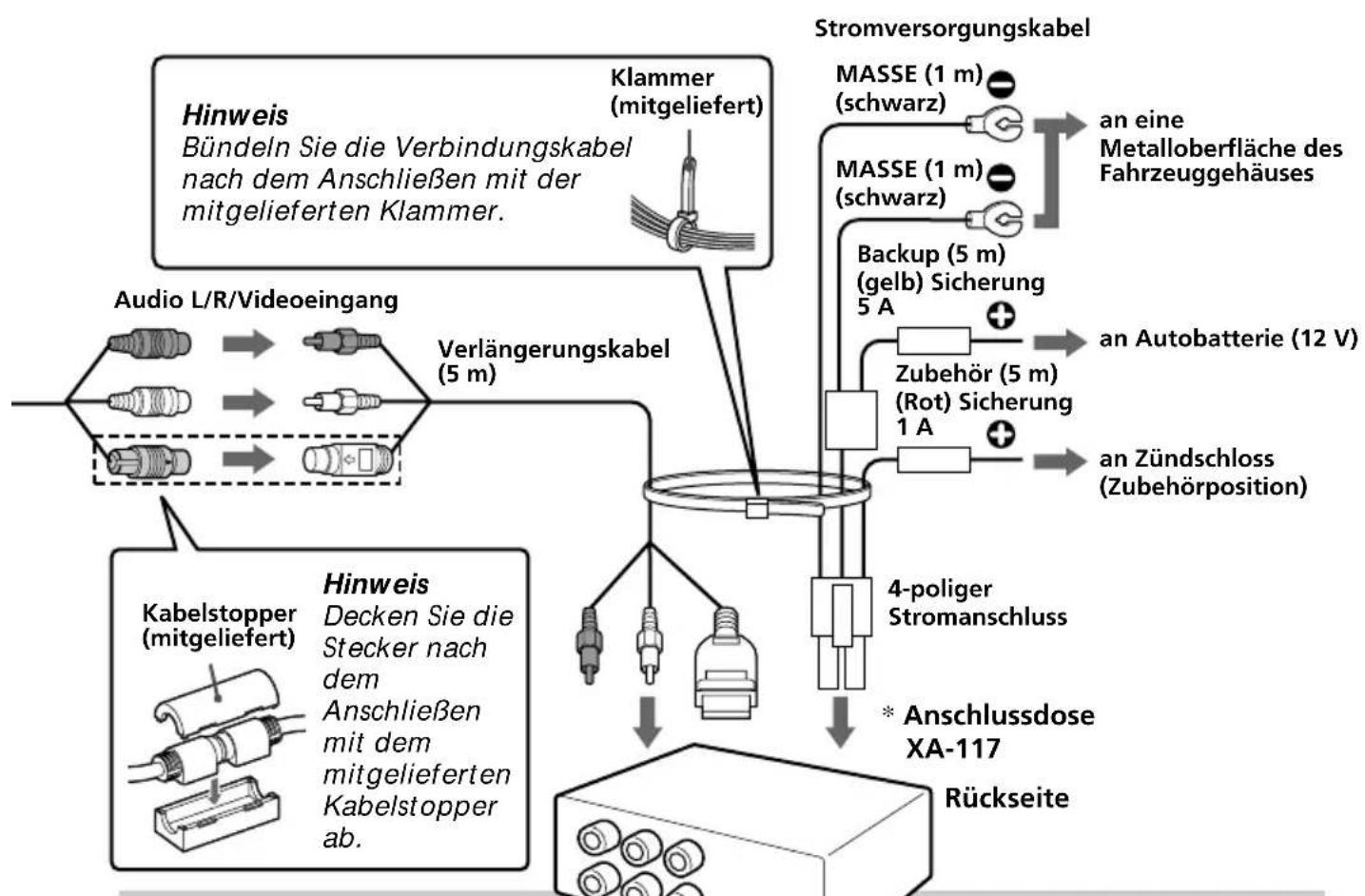

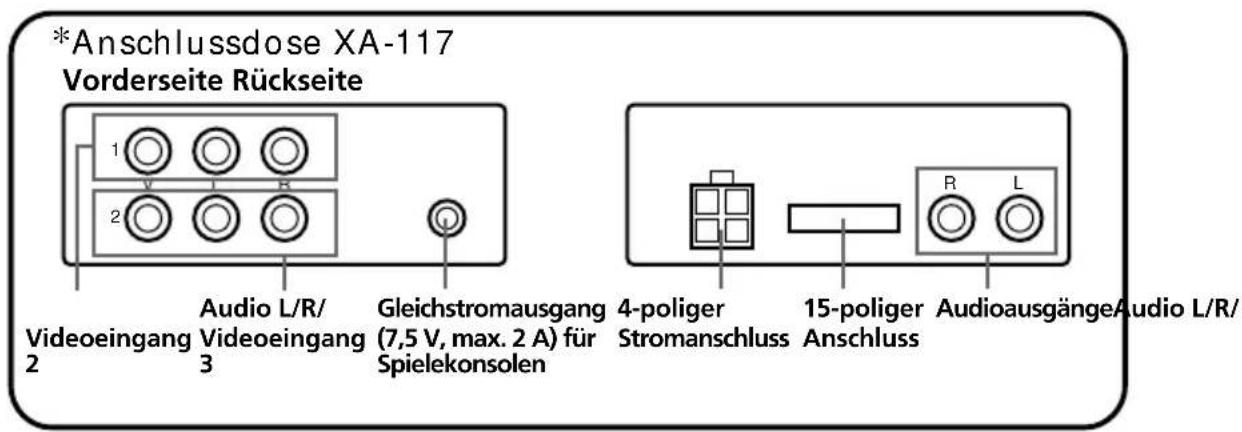

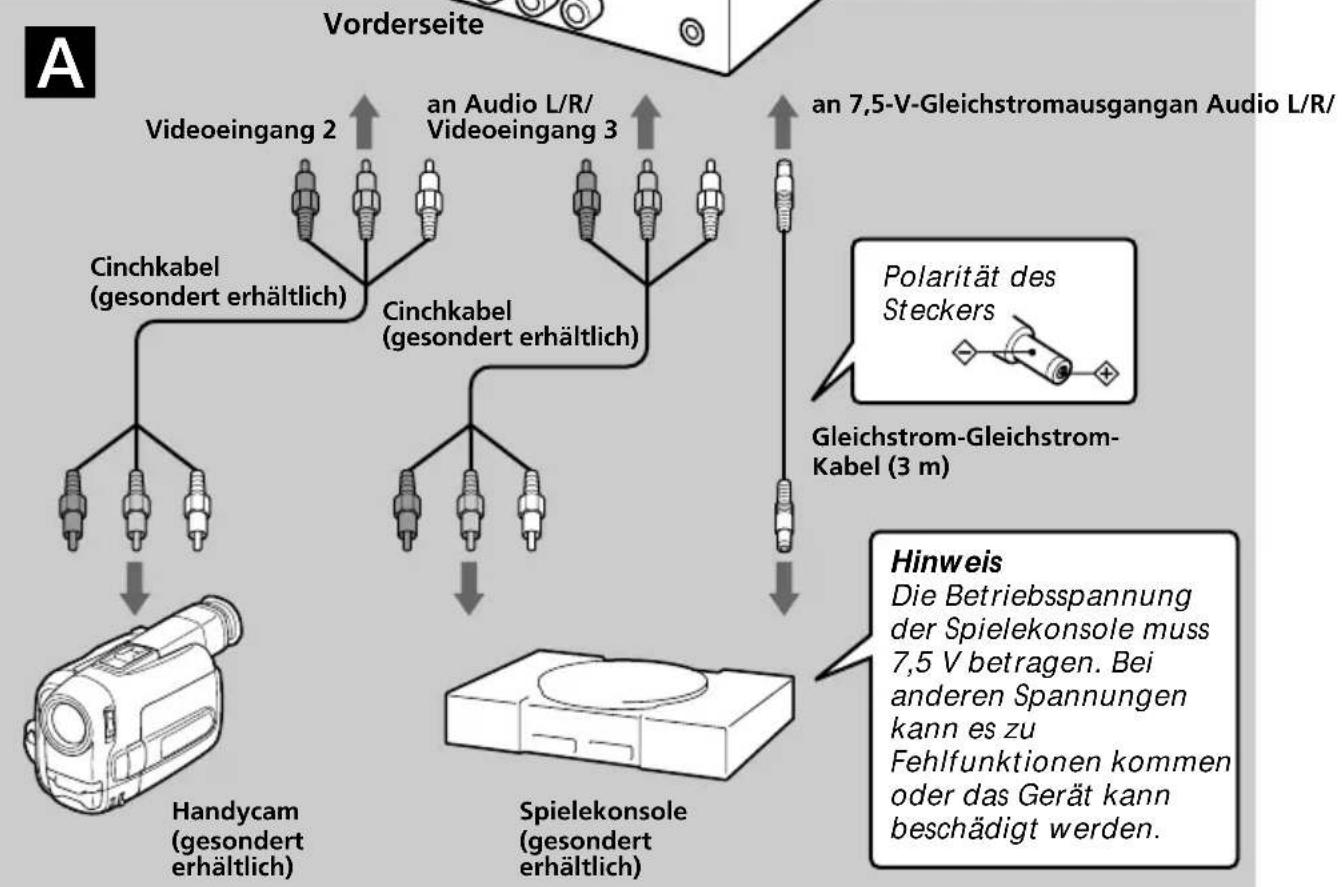

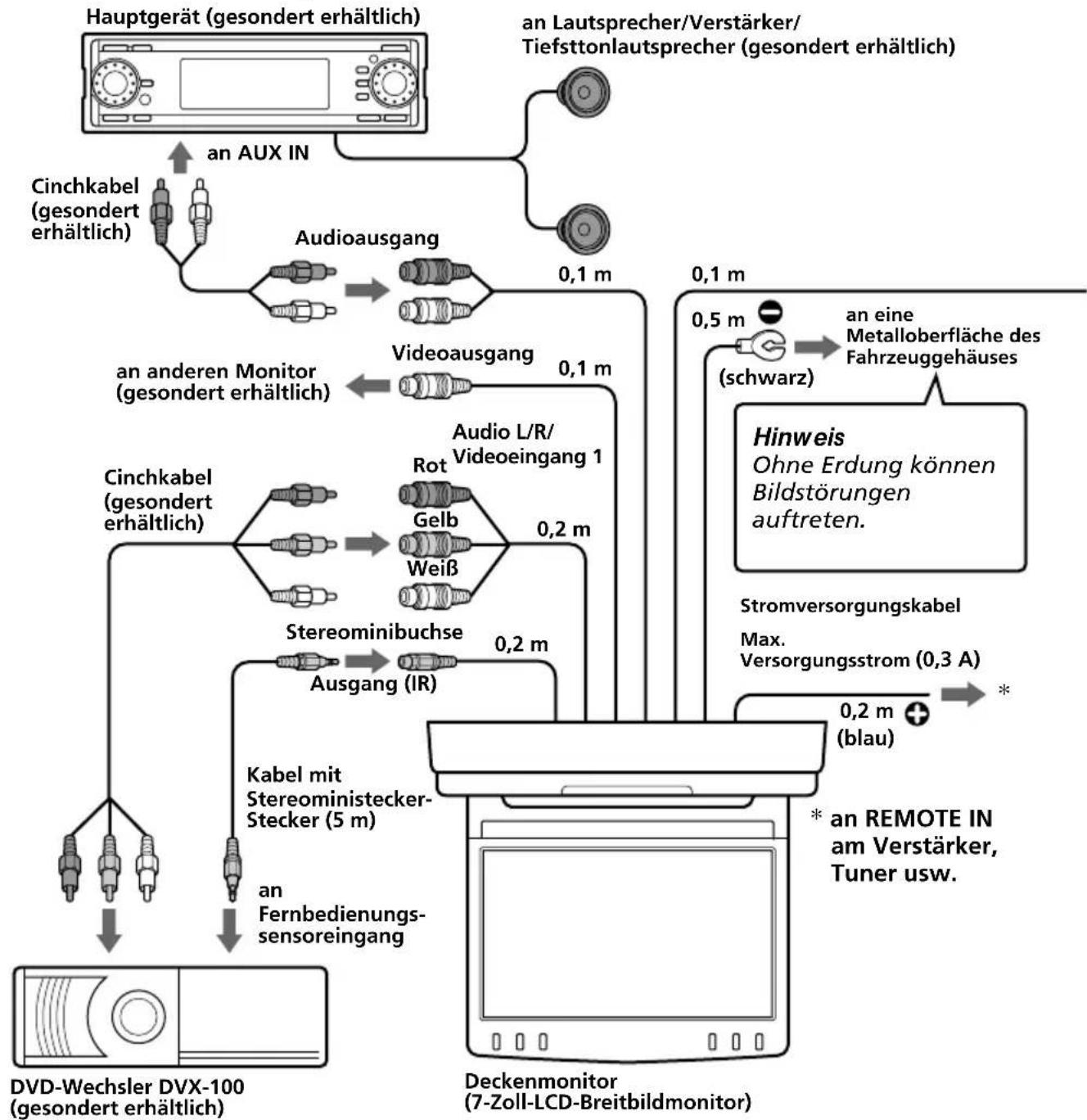

Anschlussdiagramm

Dem Anschlussdiagramm entnehmen Sie die richtigen Anschlüsse.

Sie können die Anschlüsse im Bereich A vornehmen. Lassen Sie die übrigen Anschlüsse von einem qualifizierten Techniker vornehmen.

Wartung

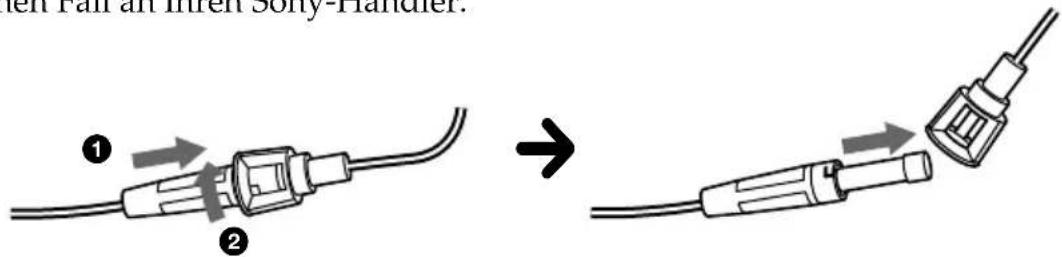

Austauschen der Sicherung

Wenn Sie eine Sicherung austauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert wie die Originalsicherung zu verwenden. Dieser ist auf der Originalsicherung angegeben. Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und tauschen die Sicherung aus. Brennt die neue Sicherung ebenfalls durch, kann eine interne Fehlfunktion vorliegen. Wenden Sie sich in einem solchen Fall an Ihren Sony-Händler.

Achtung

Verwenden Sie unter keinen Umständen eine Sicherung mit einem höheren Amperewert als dem der Sicherung, die ursprünglich mit dem Gerät geliefert wurde. Andernfalls kann es zu Schäden am Gerät kommen.

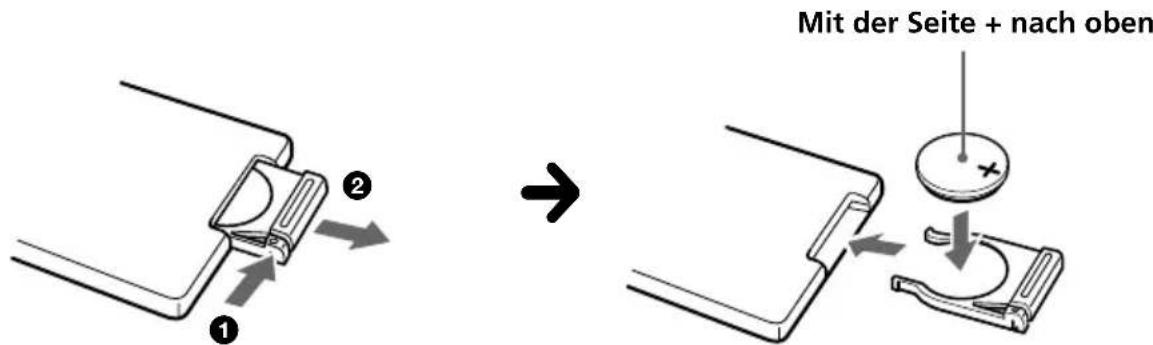

Austauschen der Lithiumbatterie

Unter normalen Bedingungen halten die Batterien etwa ein Jahr. Die Lebensdauer der Batterien kann je nach Gebrauch des Geräts jedoch auch kürzer sein. Wenn die Batterie schwächer wird, verkürzt sich die Reichweite der Kartenfernbedienung. Tauschen Sie die Batterie gegen eine neue CR2025-Lithiumbatterie aus. Bei Verwendung einer anderen Batterie besteht Feuer- oder Explosionsgefahr.

Hinweise zur Lithiumbatterie

• Bewahren Sie die Lithiumbatterie außerhalb der Reichweite von Kindern auf. Sollte eine Lithiumbatterie verschluckt werden, ist umgehend ein Arzt aufzusuchen.
• Wischen Sie die Batterie mit einem trockenen Tuch ab, um einen eigenen Kontakt zwischen den Batteriepolen und Anschlüssen sicherzustellen.
• Achten Sie beim Einlegen der Batterie auf die richtige Polarität.
• Halten Sie die Batterie nicht mit einer Metallpinzette. Dies könnte zu einem Kurzschluss führen.

ACHTUNG

Die Batterie kann bei unsachgemäßem Umgang explodieren. Laden Sie sie nicht auf, zerlegen Sie sie nicht und werfen Sie sie nicht ins Feuer.

Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und signalisiert „Batterie leer“ oder nach längerer Gebrauchsdauer der Batterien „nicht mehr einwandfrei funktioniert“. Um sicherzugehen, kleben Sie die Batteriepole z.B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

Hinweis zum LCD-Bildschirm (Flüssigkristallbildschirm)

Drücken Sie nicht auf den LCD-Bildschirm des Geräts. Andernfalls kann es zu Bildverzerrungen oder anderen Fehlfunktionen kommen. Das Bild kann unscharf werden oder der LCD-Bildschirm kann beschädigt werden.

Hinweise zur Reinigung

— Reinigen Sie den LCD-Bildschirm mit einem leicht angefeuchteten, weichen Tuch. - Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungsmittel oder Antistatiksprays. - Verwenden Sie das Gerät nicht bei Temperaturen unter 5 °C oder über 45 °C. - Wenn Ihr Auto in sehr warmer oder sehr kalter Umgebung geparkt war, ist das Bild unter Umständen verschwommen. Das ist keine Fehlfunktion des Monitors. Sobald sich die Temperatur im Wageninneren normalisiert, wird auch das Bild wieder scharf.

Auf dem Monitor können unbewegliche blaue oder rote Punkte erscheinen. Solche so genannten Lichtpunkte können bei allen LCD-Bildschirmen auftreten. Der LCD-Bildschirm ist ein hochmodernes, technisches Gerät. Der Anteil der korrekt angezeigten, effektiven Bildpunkte liegt bei über 99,99%. Es besteht jedoch die Möglichkeit, dass bis zu 0,01 % der Bildpunkte ausfallen und nicht korrekt angezeigt werden.

Technische Daten

Monitor

System Flüssigkristallfarbbildschirm

Anzeige Motorisierter, aufklappbarer Bildschirmträger

Anzeigesteuerung

TFT-LCD-Aktivmatrix

Bildgröße 7-Zoll-Breitbildschirm (16:9)

154.87 mm, 176 mm (B/H, D)

Bildelemente 336.960 Punkte

(B: 1440 x H: 234)

Betriebsspannung

Autobatterie mit 12 V

Gleichstrom (negative)

Erdung

Stromentnahme

ca. 1,5 A

Abmessungen

230 x 50 x 270 mm

(B/H/T)

Betriebstemperatur

5 °C - 45 °C

Gewicht ca. 1,3 kg

Anschlussdose XA-117

A/V-Ausgang

Ausgangsimpedanz:

weniger als 220 Ω

weniger als 100 pF

Ausgangspegel: 0 dBs ±0,3 dB

(0,775 V effektiver

Mittelwert)

(maximale Lautstärke)

Video: 75Ω 1Vp-p

A/V-Eingang·3

Eingangsimpedanz: mehr als 10KΩ

weniger als 1000pF

Eingangspegel: ± 1,3 dBs +0 / - 0,3 dB

(0,775 V V effektiver

Mittelwert)

Video: 75 Ω 1 Vp-p

Gleichstromausgang 7,5 V (max. 2 A)

Abmessungen

101· 42· 73mm

(B/H/T)

Gewicht ca. 150 g

Kartenfernbedienung RM-X123

Stromversorgung

CR2025-Lithiumbatterie

Reichweite ca. 2,5 m

Abmessungen 56 x 89 x 7 mm

(B/H/T)

Gewicht ca. 25 g

(einschl. Batterien)

Mitgeliefertes Zubehör

Anschlussdose XA-117 (1)

Kartenfernbedienung RM-X123

(mit mitgelieferter Batterie) (1)

Verlängerungskabel (5 m) (1)

Stromversorgungskabel (1)

Gleichstrom-Gleichstrom-Kabel (3 m) 1

Kabel mit Stereoministecker-Stecker (5 m) (1)

Montageplatte (1)

Schrauben (4)

Schneidschrauben (4)

Kabelstopper (1)

Klammer (1)

Bedienungsanleitung (1)

Sonderzubehör

DVD-Wechsler DVX-100

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Störungsbehebung

Anhand der folgenden Checkliste können Sie die meisten Probleme, die möglicherweise an Ihrem Gerät auftauchen, selbst beheben.

Bevor Sie die folgende Checkliste durchgehen, überprüfen Sie bitte zunächst, ob Sie das Gerät richtig angeschlossen und bedient haben.

Allgemeines

Kein Bild, kein Ton	·Das Netzkabel wurde gelöst oder die Verbindung zur Batterie besteht nicht mehr. ·Die Sicherung ist durchgebrannt.
Gutes Bild, kein Ton	Drücken Sie VOL (+) oder ATT auf der Kartenfernbedienung.
Gepunktete Linien oder Streifen	Dies kann auf lokale Störquellen wie Automotoren oder Motorräder zurückgeben. Richten Sie die Antenne so aus, dass die Störungen möglichst gering ausfallen.
Kein Bild, kein Ton nach Anschluss von Es kommt zu Störgeräuschen, wenn sich der Zündschlüssel in der Position EIN, AUS oder ACC bzw. I (Zubehörposition) befindet.	Das Kabel wurde getrennt. Schließen Sie das Kabel korrekt an.
Keine Reaktion beim Drucken von Tasten auf der Kartenfernbedienung	Die Batterie ist möglicherweise erschöft.

Gewicht ca. 150 g

Werkbereich ca. 2,5 m

Gewicht ca. 25 g

(inklusive Batterien)

Tragen Sie danach die Seriennummer (SERIAL NO.) in dem reservierten Feld ein. Sie finden diese auf einem Aufkleber, der auf dem Gerätegehäuse angebracht ist. Nehmen Sie den ausgefüllten Geräte-Pass anschließend unbedingt aus der Bedienungsanleitung heraus, falls Sie diese im Fahrzeug aufbewahren möchten. Bitte bewahren Sie den Geräte-Pass an einem sicheren Ort auf. Er kann im Falle eines Diebstahls zur Identifikation Ihres Eigentums dienen.

caraudio

Geräte-Pass

Dieser Geräte-Pass dient als Eigentumsnachweis für Ihr caraudio-Gerät im Falle eines Diebstahls.

Wir empfehlen, den Geräte-Pass nicht im Fahrzeug aufzubewahren, um Missbrauch zu verhindern.

Modellbezeichnung

XVM-R75

Seriennummer (SERIAL NO.)
