Type de produit	Moniteur LCD suspendu pour véhicule (compatible autoradio)
Marque	Sony
Modèle	XVMR75
Taille de l'écran	7 pouces (16:9)
Technologie d'affichage	LCD TFT à matrice active
Résolution	336 960 points (1440 x 234)
Systèmes couleur	PAL et NTSC
Modes d'affichage	Normal (4:3), Plein écran, Zoom (agrandi)
Alimentation	12 V CC (masse négative)
Consommation électrique	Environ 1,5 A
Dimensions (L x H x P)	230 x 50 x 270 mm
Poids	Environ 1,3 kg
Température de fonctionnement	5 °C à 45 °C
Entrées vidéo/audio	3 connecteurs d'entrée AV (audio L/R + vidéo)
Sortie vidéo/audio	1 sortie AV
Sortie CC	7,5 V (max. 2 A) pour console de jeu
Prises casque	2 mini-prises stéréo
Casque sans fil	Compatible infrarouges (MDR-IF5000 en option)
Télécommande	Carte RM-X123 avec pile au lithium CR2025
Fonctions	Gradateur (DIMMER), réglage manuel de luminosité, contraste, couleur, teinte (NTSC)
Fusible	Remplacement par fusible de même ampérage
Accessoires fournis	Boîtier de raccordement XA-117, télécommande, câbles, plaque de montage, vis, serre-fils, etc.
Options	Changeur DVD DVX-100

FOIRE AUX QUESTIONS - XVMR75 SONY

Pourquoi n'y a-t-il ni image ni son ?

Vérifiez que le câble d'alimentation ou la batterie est correctement branché(e) et que le fusible n'est pas fondu. Consultez la section Dépannage de la notice.

L'image s'affiche mais aucun son n'est émis

Appuyez sur les touches VOL (+) ou ATT de la télécommande carte pour rétablir le volume ou désactiver l'atténuation.

La télécommande carte ne répond pas

La pile au lithium CR2025 est peut-être usée. Remplacez-la en respectant la polarité. La portée normale est d'environ 2,5 m.

Comment nettoyer l'écran LCD ?

Utilisez un chiffon doux et humide. N'utilisez jamais de solvants, benzine, diluants ou nettoyants antistatiques.

Puis-je installer l'appareil moi-même ?

L'installation nécessite des connaissances techniques. Faites appel à un technicien qualifié. Si vous le faites vous-même, suivez impérativement les schémas d'installation et de raccordement.

L'écran ne s'ouvre pas automatiquement

Vérifiez que l'appareil est sous tension (appuyez sur POWER ou OPEN/CLOSE). Assurez-vous que le commutateur POWER SELECT est réglé correctement (A ou B selon votre véhicule).

Comment régler la luminosité et le contraste ?

Appuyez sur MENU, puis utilisez les touches ▲/▼ pour ajuster Picture (contraste) et Brightness (luminosité). Le réglage Color et Hue (NTSC) sont aussi disponibles.

Que faire si le fusible saute à nouveau après remplacement ?

Cela peut indiquer une défaillance interne. Consultez le revendeur Sony le plus proche. N'utilisez jamais un fusible d'ampérage supérieur.

Puis-je utiliser un casque sans fil avec cet appareil ?

Oui, l'appareil est compatible avec le casque infrarouge MDR-IF5000 (en option). Le volume se règle directement sur le casque, pas avec la télécommande fournie.

Des points lumineux fixes apparaissent sur l'écran

C'est normal : l'écran LCD est fabriqué avec une technologie de précision ; moins de 0,01 % des pixels peuvent être défectueux sans affecter le fonctionnement.

MODE D'EMPLOI XVMR75 SONY

Félicitations 4 Précautions 5 Emplacement des commandes 7

Fonctionnement

Ouverture de l'écran du moniteur 9 Réglage du mode écran 10 Sélection de la source 11 Modification des réglages de l'affichage 12 Réglage du volume 14

Raccordements

Schéma d'installation 15 Schéma de raccordement 16

Informations complémentaires

Entretien 18 Caractéristiques techniques 20 Dépannage 21

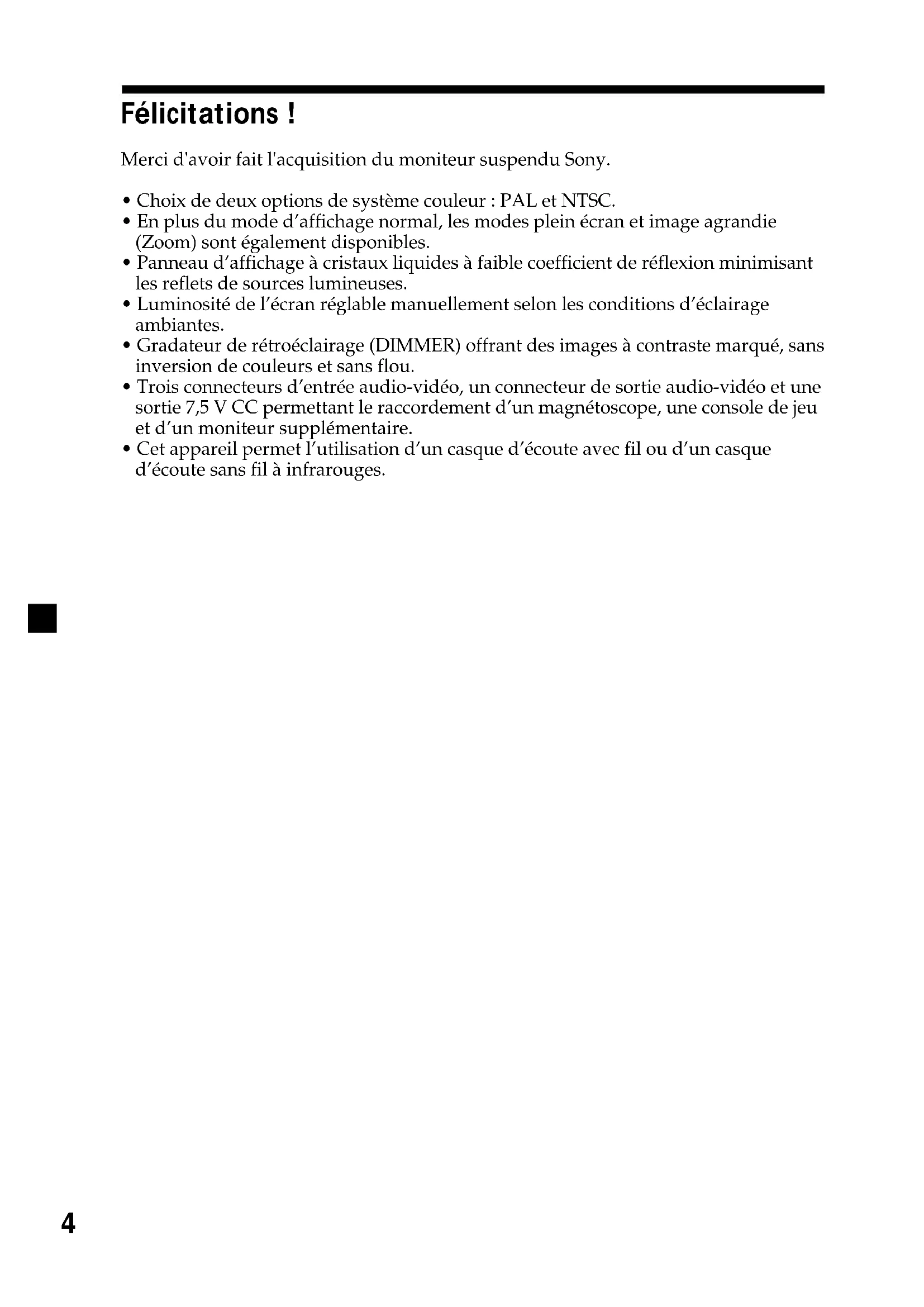

Félicitations !

Merci d'avoir fait l'acquisition du moniteur suspendu Sony.

• Choix de deux options de système couleur : PAL et NTSC.
• En plus du mode d'affichage normal, les modes plein écran et image agrandie (Zoom) sont également disponibles.
• Panneau d'affichage à cristaux liquides à faible coefficient de réflexion minimisant les reflets de sources lumineuses.
• Luminosité de l'écran réglable manuellement selon les conditions d'éclairage ambiantes.
• Gradateur de rétroéclairage (DIMMER) offrant des images à contraste marqué, sans inversion de couleurs et sans flou.
• Trois connecteurs d'entrée audio-vidéo, un connecteur de sortie audio-vidéo et une sortie 7,5 V CC permettant le raccordement d'un magnétoscope, une console de jeu et d'un moniteur supplémentaire.
• Cet appareil permet l'utilisation d'un casque d'écoute avec fil ou d'un casque d'écoute sans fil à infrarouges.

Précautions

Pour éviter tout risque de blessure grave ou d'accident, lisez les précautions suivantes avant d'installer ou d'utiliser l'appareil.

À propos de la sécurité

Conformez-vous au code de la route de votre pays.

• Pendant la conduite
• Le conducteur ne doit pas regarder ni utiliser le moniteur. En effet, cela peut le distraire et provoquer un accident.
• Le conducteur ne doit pas utiliser de casque d'écoute. En effet, cela peut le distraire et provoquer un accident.

Garez votre voiture en lieu sûr pour regarder le moniteur ou utiliser un casque d'écoute.

• Pendant le fonctionnement
• Ne vous accrochez pas au moniteur.
• N'insérez pas les mains, les doigts ni aucun corps étranger dans l'appareil alors que le moniteur fonctionne. En effet, cela peut provoquer des blessures ou endommager l'appareil.
• Prenez garde à ne pas vous cogner la tête contre l'appareil lorsque vous vous levez du siège arrière.
• Faites particulièrement attention à ne pas enrouler le cordon du casque autour du cou pour éviter toute blessure ou suffocation en cas de mouvement soudain du véhicule.
• Tenir les petites pièces hors de la portée des enfants.

À propos de l'installation

• L'installation de l'appareil nécessite des connaissances techniques approfondies. Cet appareil doit être installé par un technicien qualifié.
• Si vous tentez vous-même d'installer l'appareil, faites-le en vous référant aux schémas d'installation et de raccordement du mode d'emploi. Une installation incorrecte risque de provoquer un incendie ou une électrocution.
• Avant de procéder à l'installation, assurez-vous de régler le contact de la voiture sur OFF ou d'ôter la clé. L'installation de l'appareil avec le moteur en marche risque de décharger la batterie ou de provoquer un court-circuit.
• Prenez garde à ne pas endommager les conduits, les buses, le réservoir ou les fils électriques lors de l'installation de l'appareil. Cela pourrait provoquer un incendie. Si vous percez un trou dans les panneaux intérieurs de la voiture, assurez-vous de n'endommager aucune pièce cachée.
• N'utilisez aucune vis ni aucun écrou réservés aux dispositifs de sécurité, tels que la tringlerie de direction, le circuit d'alimentation en carburant ou le dispositif de freinage. Ceci pourrait provoquer un incendie ou un accident.
• Prenez garde à ne pas emmêler les cordons et les fils dans une partie mobile des rails de siège.

Lieu d'installation

Avant d'installer l'appareil, consultez la réglementation en vigueur dans votre région.

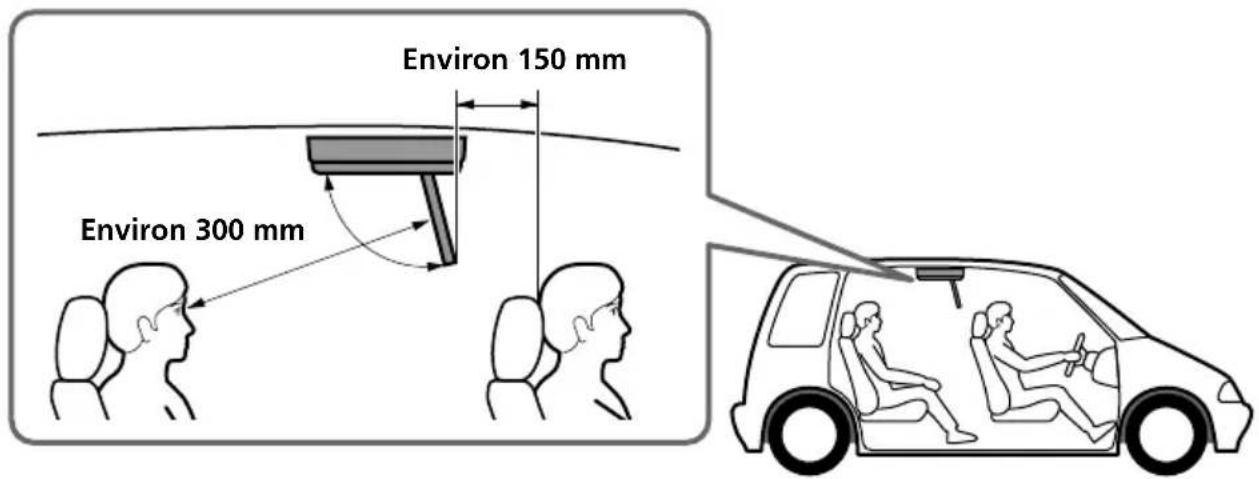

Suivez le schéma ci-dessous pour installer l'appareil dans une position appropriée à votre véhicule.

N'installez pas l'appareil à un endroit où :

• Il risque de gêner la visibilité du conducteur lorsque le moniteur est en position ouverte ou fermée ;
• Il risque d'entraver l'utilisation du coussin de sécurité gonflable ;
• Il risque d'entraver l'utilisation du véhicule, notamment le volant, le levier de vitesses ou la pédale de frein ;
• Le conducteur et les passagers risquent de se blesser en entrant ou en sortant de la voiture.

Pour toute question ou problème relatif à votre appareil et dont vous n'avez pas la solution dans ce manuel, veuillez consulter le revendeur Sony le plus proche.

Avant l'installation

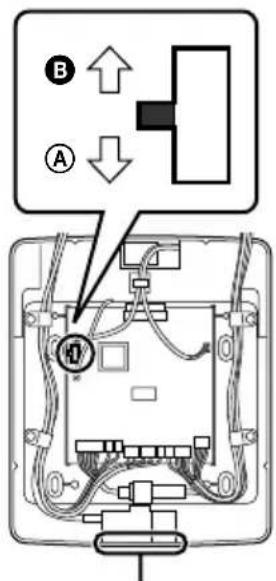

Assurez-vous que le commutateur POWER SELECT est réglé à la bonne position.

A : Si le contact de votre véhicule dispose d'une position accessoires. (Elle est préréglée sur A par défaut.) B : Si le contact de votre véhicule ne dispose pas d'une position accessoires.

Lorsque le commutateur POWER SELECT est réglé sur (OPEN/CLOSE) du moniteur suspendu permet de le mettre sous tension.

Il est impossible de mettre l'appareil sous tension en appuyant sur POWER de la mini-télécommande.

Cependant, lorsque l'appareil est déjà sous tension, il peut être commandé avec la mini-télécommande.

Remarque

Au moment de quitter le véhicule, veillez à mettre l'appareil hors tension en appuyant sur OPEN/CLOSE du moniteur suspendu ou sur POWER de la mini-télécommande.

La batterie se décharge si l'appareil est laissé sous tension.

Récepteur de la télécommande carte

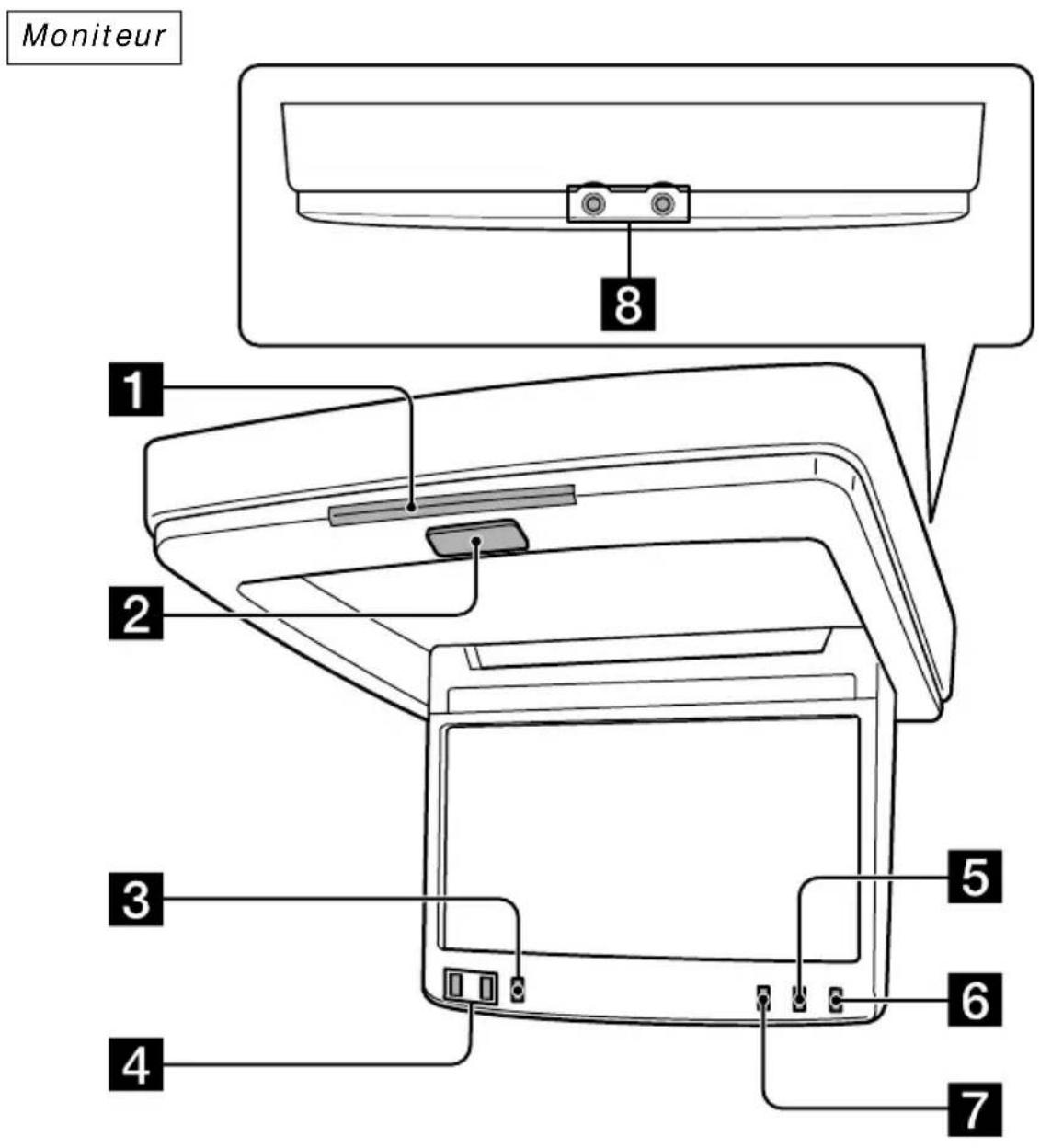

Emplacement des commandes

1 Récepteur de la télécommande carte 2 Touche OPEN/CLOSE 9

Appuyez sur cette touche pour ouvrir et refermer le panneau du moniteur.

3 Touche MENU 12, 13

Appuyez sur cette touche pour régler les divers paramètres d'affichage.

4 Touches ↑/↓ 5 Touche MODE 10

Appuyez sur cette touche pour changer le mode écran.

6 Touche INPUT 11

Appuyez sur cette touche pour sélectionner la source.

7 Touche DIMMER 12, 13

Appuyez sur cette touche pour activer ou désactiver la fonction de gradateur.

8 Prises de casque (mini-prises stéréo) 14

Branchez un casque ou des écouteurs à ces prises.

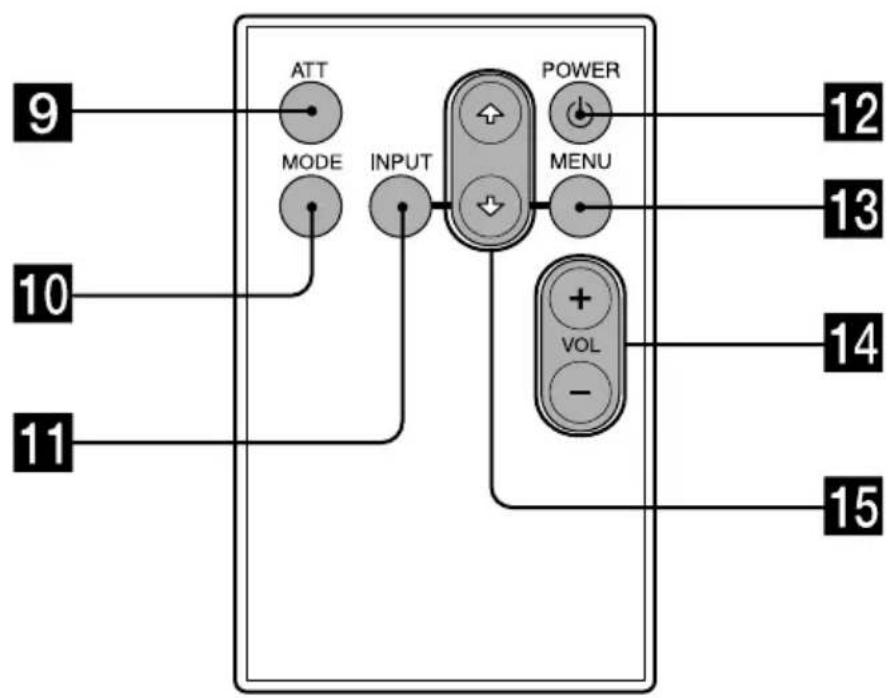

Télécommande carte RM-X123

9 Touche ATT 14

Appuyez pour atténuer rapidement le volume.

10 Touche MODE 10

Appuyez sur cette touche pour changer le mode écran.

1 Touche INPUT 11

Appuyez sur cette touche pour sélectionner la source.

12 Touche POWER 9

13 Touche MENU 12, 13

Appuyez sur cette touche pour régler les divers paramètres d'affichage.

14 Touches VOL (volume) +/- 14

Appuyez sur ces touches pour régler le volume.

15 Touches /

Conseil

Pour les directives de remplacement de la pile, reportez-vous à la section "Remplacement de la pile au lithium" (page 18).

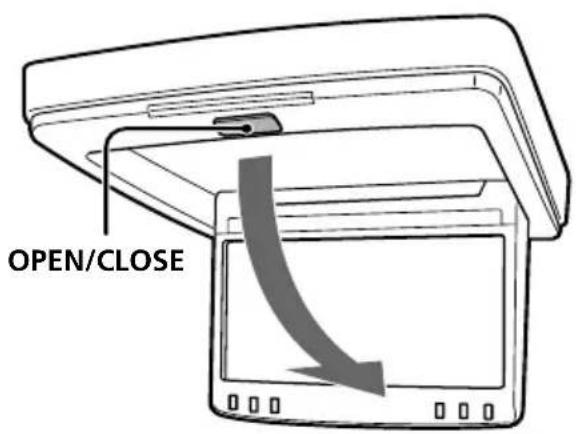

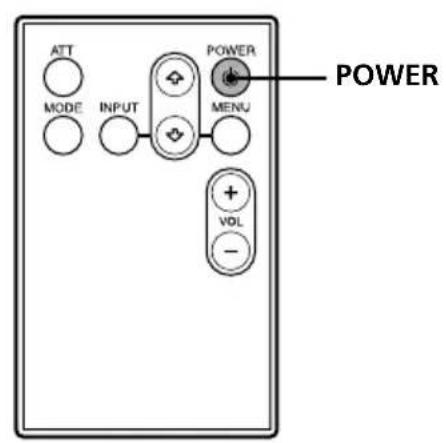

Ouverture de l'écran du moniteur

Appuyez sur POWER sur la télécommande carte.

L'écran s'ouvre automatiquement et l'appareil est mis sous tension.

Fonctionnement avec l'appareil principal

Appuyez sur / CLOSE sur l'appareil principal. L'écran s'ouvre automatiquement et l'appareil est mis sous tension.

Fermeture de l'écran dans le cabinet

Appuyez de nouveau sur POWER sur la télécommande carte ou sur OPEN/CLOSE sur l'appareil principal.

Remarques

• Ne pas bloquer le mouvement de l'écran à cristaux liquides. Cela risque d'endommager le moniteur ou le mécanisme d'entraînement de l'appareil.
• Si l'angle du moniteur est modifié en force à la suite d'un choc, commencez par fermer le moniteur en appuyant sur (OPEN/CLOSE), puis rouvrez-le.

N'essayez pas d'ouvrir ou de fermer le moniteur manuellement car cela risquerait de provoquer un dysfonctionnement.

Conseil

L'écran à cristaux liquides se ferme automatiquement lorsque la clé de contact est tournée en position OFF.

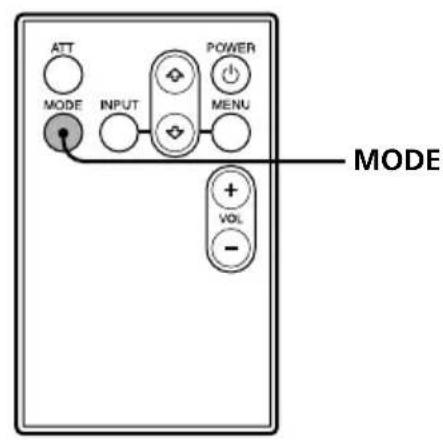

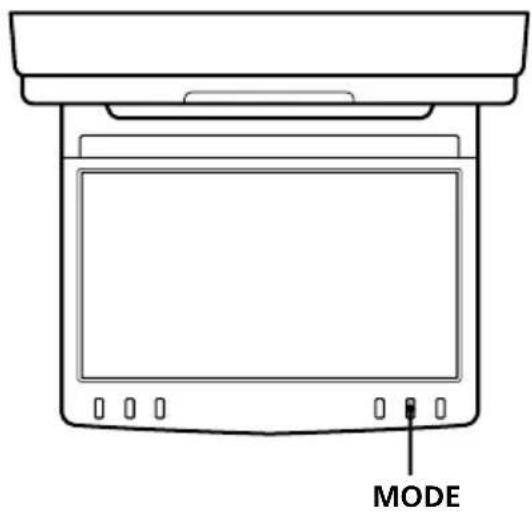

Réglage du mode écran

En plus du mode d'affichage normal, les modes plein écran (Full) et image agrandie (Zoom) sont également disponibles.

Appuyez plusieurs fois sur MODE.

Le mode actuel s'affiche d'abord à l'écran.

À chaque pression sur la touche, le mode écran est modifié dans l'ordre suivant :

Écran normal (standard)

L'image s'affiche dans un rapport d'aspect de 4:3 (image normale).

Plein écran

Les images de format 4:3 sont agrandies jusqu'aux bords gauche et droit de l'écran.

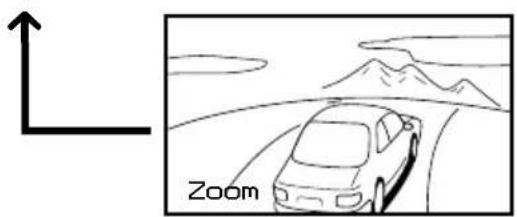

Image agrandie

Les images de format 4:3 sont agrandies jusqu'aux bords gauche et droit de l'écran. Les parties excédentaires de l'image (haut et bas) sont coupées pour que l'image remplisse l'écran.

Le mode écran est réglé après 5 secondes sans appuyer sur MODE.

Conseil

Il est possible que les images aient une mauvaise définition en mode zoom.

Dépannage

La liste de contrôle suivante vous aidera à résoudre les problèmes que vous pourriez rencontrer avec cet appareil.

Avant de passer cette liste en revue, vérifiez les procédures de raccordement et d'utilisation.

Généralités

Pas d'image, pas de son	•Le cable d'alimentation ou la batterie est débranché(e). •Le fusible est fondu.
Bonne image, maisaucunson	Appuyez sur (VOL)(+) ou (ATT) sur la télécommande carte.
Lignes pointillées ourayures	Ces parasites peuvent être causés par des interférences locales,par exemple un bruit de moteur d'une voiture ou d'une motorcette. Réglez les antennes pour réduire le niveau d'interférences.
Pas d'image oupas de sonlors du raccordement d'appareils en optionEmission de bruits lorsqualcle de contact est en position ON,ACC ou OFF	Le cable est débranché. Raccordez solidement le cable.
Aucune réponse lorsquevous appuyez sur les touches de la télécommande carte	La pile est peut-être usée.

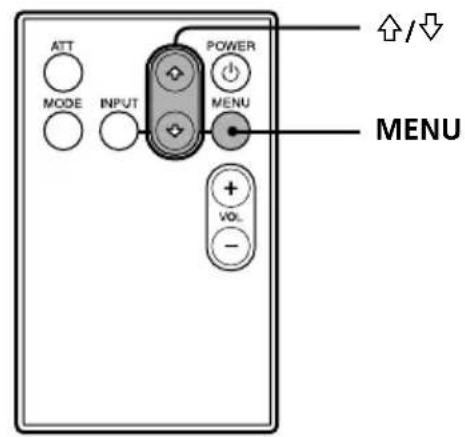

Modification des réglages de l'affichage

Vous avez la possibilité de définir manuellement les paramètres d'affichage de l'écran si l'écran n'est pas visible depuis la position que vous occupez.

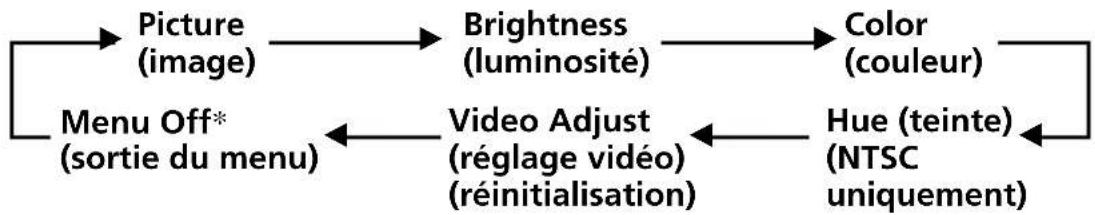

1 Appuyez sur MENU.

L'écran "Picture" s'affiche.

Chaque fois que vous appuyez sur (MENU), l'écran de réglage change comme suit :

• Retour à l'écran normal.

2 Appuyez sur ▲ ou ▼ pour régler le paramètre souhaité.

Lorsque "Picture" est sélectionné

Lorsque "Brightness" est sélectionné

Appuyez sur ▼ pour réduire le contraste.

Appuyez sur ▲ pour augmenter le contraste.

Appuyez sur ▼ pour assombrir l'image.

Appuyez sur ▲ pour augmenter la luminosité de l'image.

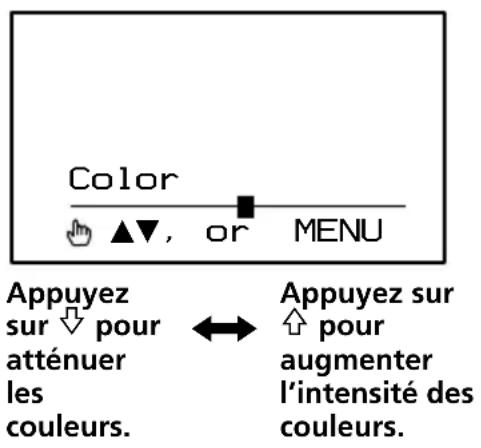

Lorsque "Color" est sélectionné

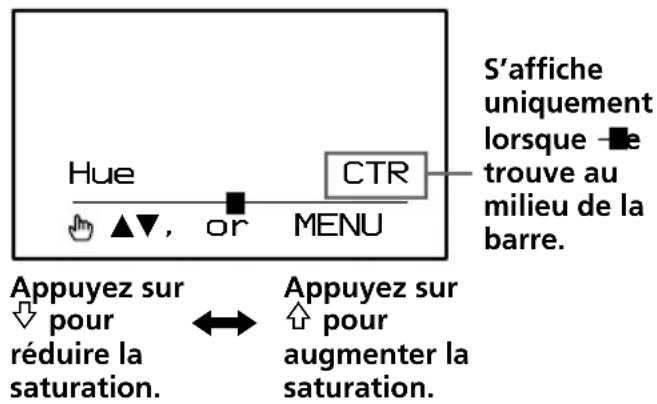

Lorsque "Hue" est sélectionné (système NTSC uniquement)

Lorsque "Video Adjust" est sélectionné

Les réglages "Picture", "Brightness", "Color" et "Hue" sont rétablis à leurs valeurs par défaut.

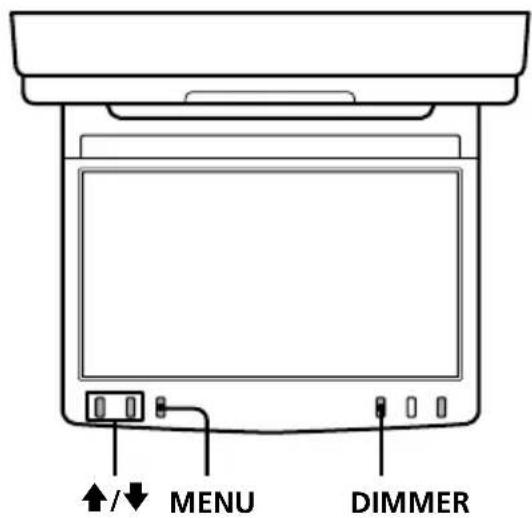

Fonctionnement avec l'appareil principal

Appuyez plusieurs fois sur (MENU) sur l'appareil principal pour sélectionner le paramètre à régler. Appuyez ensuite sur ou pour régler le paramètre.

Activation de la fonction de gradateur

Appuyez sur la touche DIMMER sur l'appareil principal pour activer la fonction de gradateur. La luminosité de l'écran se règle alors automatiquement.

Désactivation de la fonction de gradateur

Appuyez de nouveau sur DIMMER.

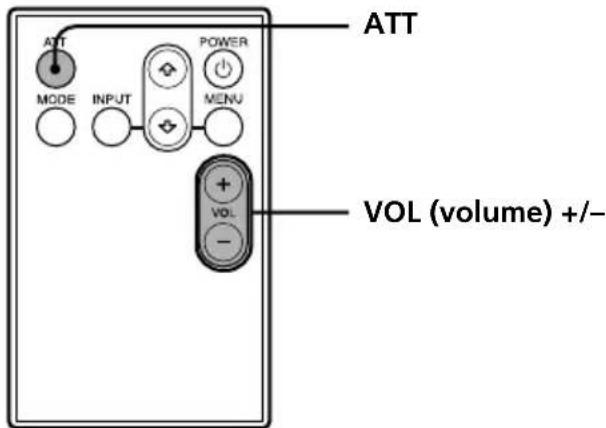

Réglage du volume

La télécommande carte fournie vous permet de régler le volume du casque d'écoute et des appareils raccordés.

Appuyez sur (+) ou (-) sur la télécommande carte.

Atténuation rapide du son

Appuyez sur ATT sur la télécommande carte.

Pour restaurer le niveau de volume précédent, appuyez de nouveau sur ATT.

Raccordement d'écouteurs

Sur l'appareil principal, deux prises de sortie (mini-prises phono) permettent le raccordement d'un casque d'écoute. Réglez le volume en appuyant sur (+) ou (-) sur la télécommande carte.

Utilisation avec un casque d'écoute sans fil

Cet appareil permet l'utilisation d'un casque d'écoute sans fil à infrarouges MDR-IF5000 (en option). Reportez-vous au mode d'emploi du MDR-IF5000.

Remarque

Il est impossible de régler le volume du casque d'écoute sans fil à l'aide de la télécommande carte fournie. Utilisez la commande de volume située sur le casque d'écoute sans fil.

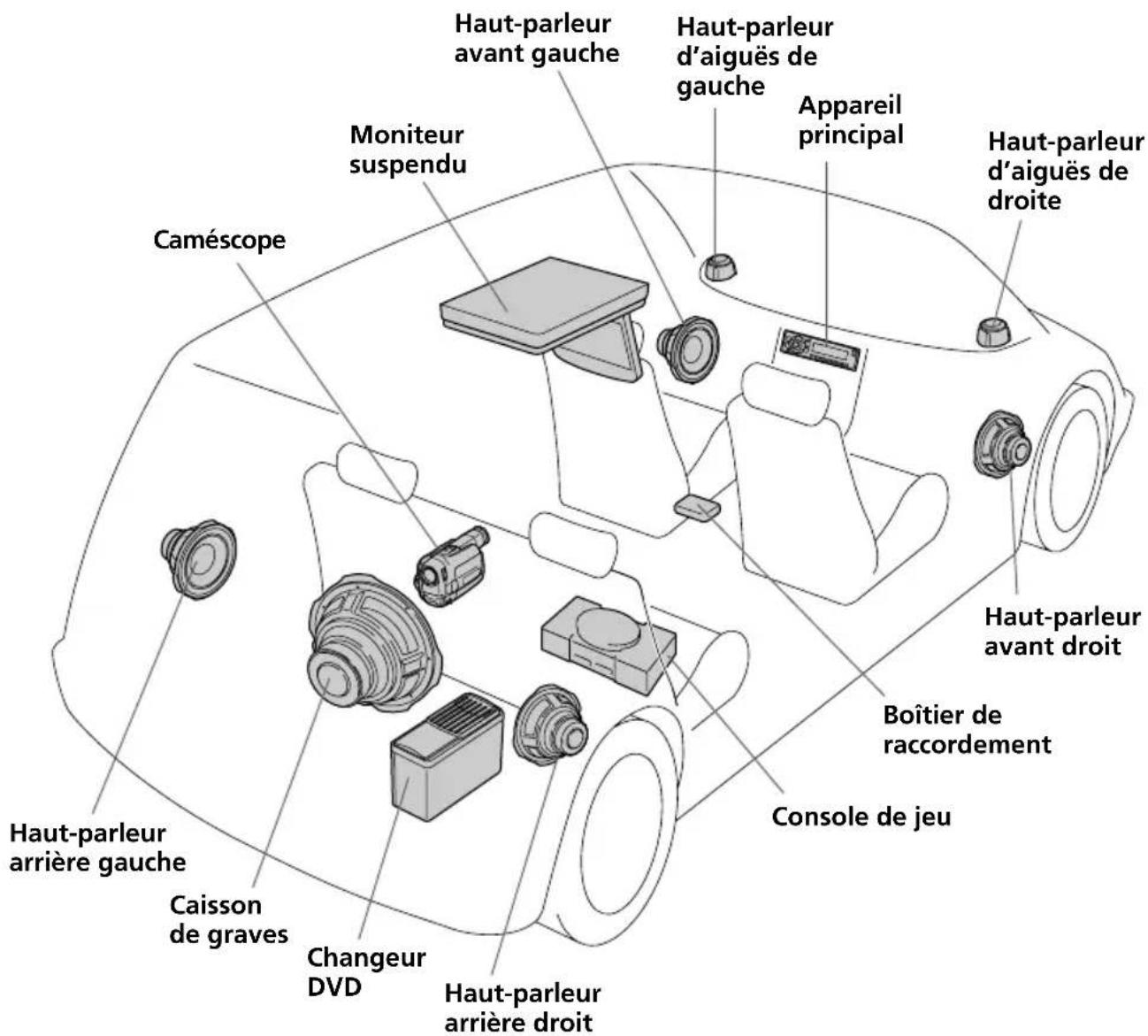

Schéma d'installation

Demandez à un technicien qualifié d'installer l'appareil en se reportant au schéma d'installation.

Remarque

À l'exception du moniteur suspendu et du boîtier de raccordement, tous les appareils mentionnés sont en option.

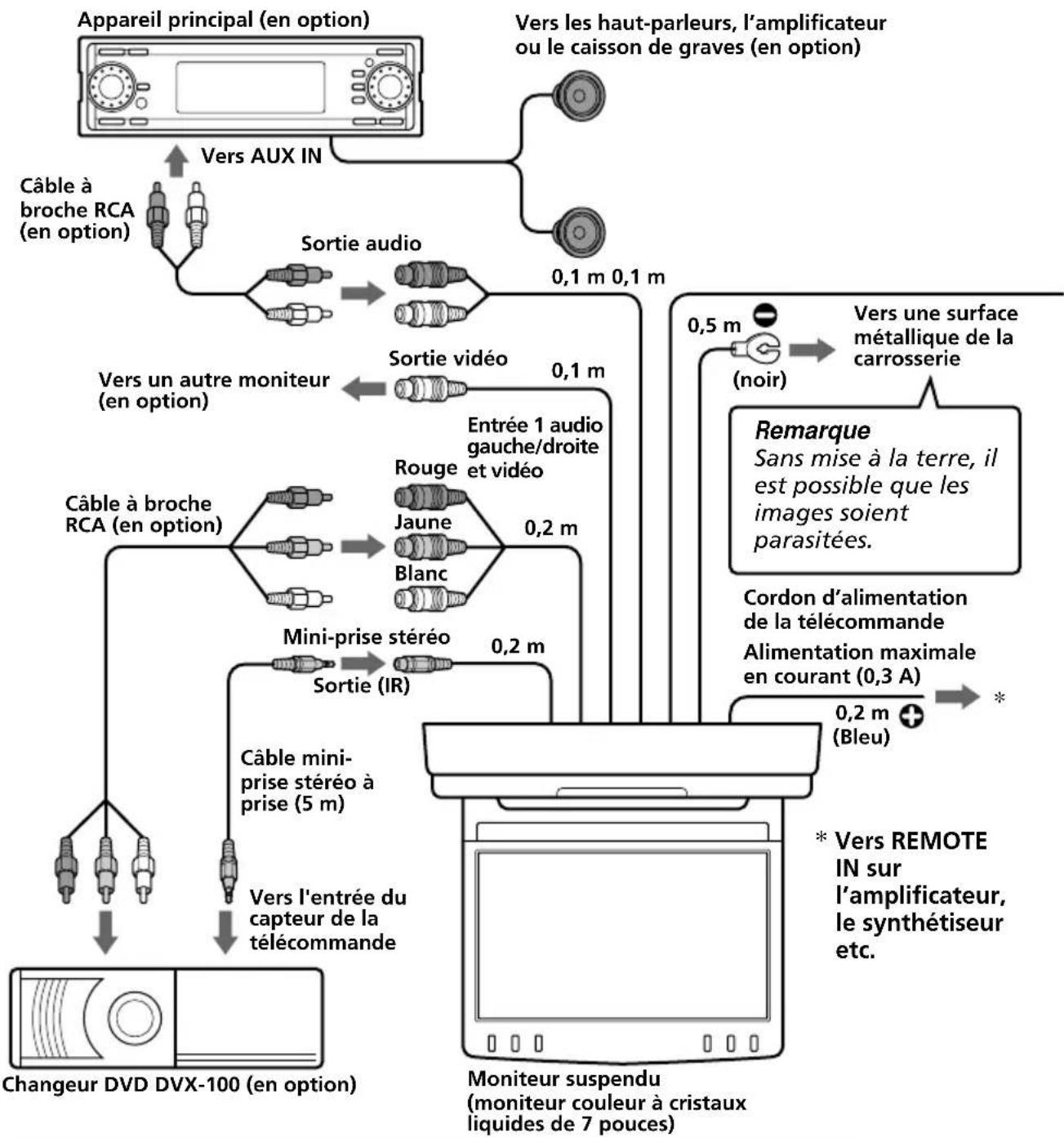

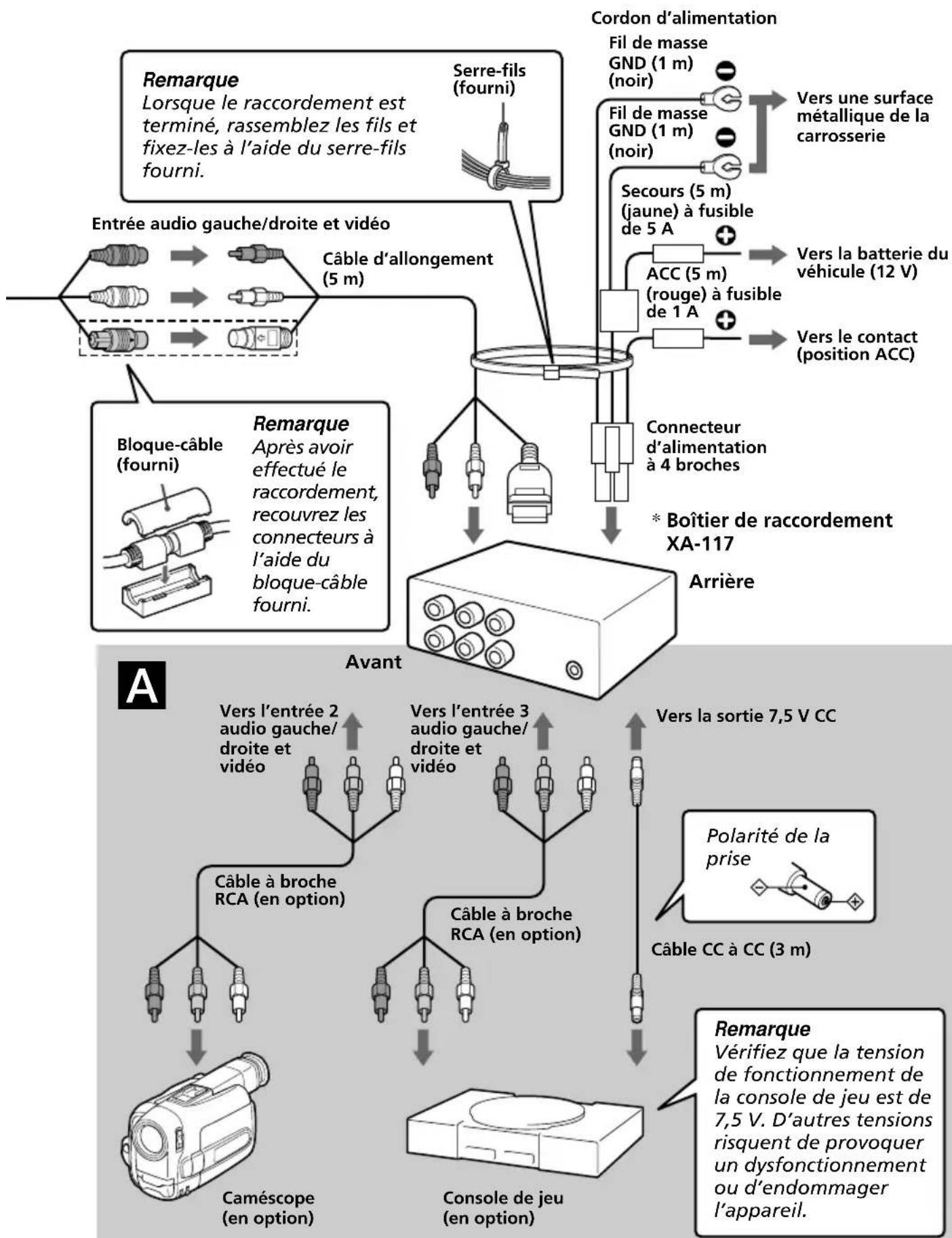

Schéma de raccordement

Reportez-vous au schéma pour effectuer un raccordement correct.

L'utilisateur peut effectuer lui-même les raccordements de la section A. Consultez cependant un technicien qualifié pour les autres raccordements.

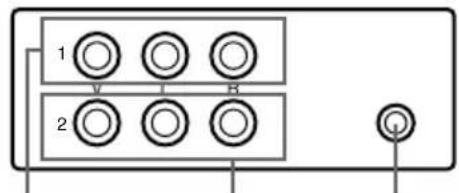

*Boîtier de raccordement XA-117 Avant Arrière

Entrée 2 audio gauche/droit et vidéo Entrée 3 audio gauche/droit et vidéo Sortie de 7,5 V CC (max. 2 A) (pour console de jeu)

Connecteur d'alimentation à 4 broches Connecteur Sorties à 15 broches audio

Entretien

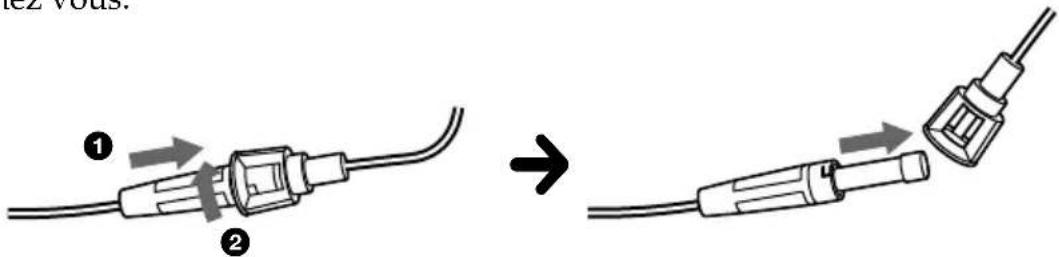

Remplacement du fusible

Lorsque vous remplacez le fusible, veillez à utiliser un fusible dont l'ampérage correspond à celui indiqué sur le fusible d'origine. Si le fusible fond, vérifiez le branchement de l'alimentation et remplacez le fusible.

Si le fusible fond de nouveau après avoir été remplacé, cela peut révéler une défaillance interne de l'appareil. Dans ce cas, consultez le détaillant Sony le plus proche de chez vous.

Avertissement

Ne jamais utiliser de fusible dont l'ampérage dépasse celui du fusible fourni, cela pourrait endommager l'appareil.

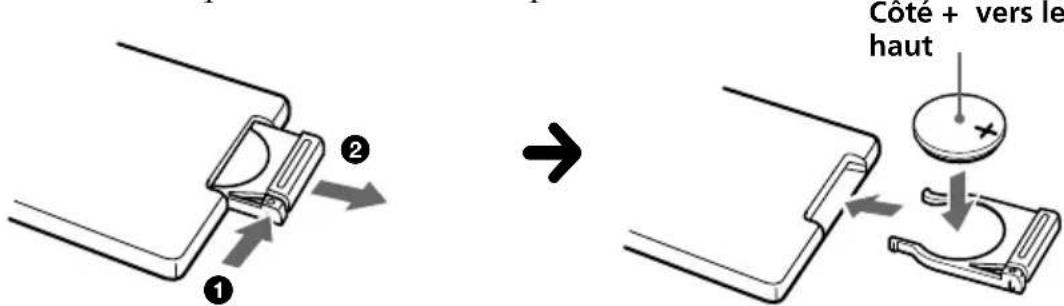

Remplacement de la pile au lithium

En fonctionnement normal, la pile dure environ un an. (La durée de vie de la pile peut être plus courte selon les conditions d'utilisation.)

Lorsque la pile est faible, la portée de la télécommande diminue. Remplacez la pile par une nouvelle pile CR2025 au lithium. L'utilisation de tout autre type de pile peut entraîner un risque d'incendie ou d'explosion.

Remarques sur la pile au lithium

• Tenir la pile au lithium hors de portée des enfants. En cas d'ingestion de la pile, consulter immédiatement un médecin.
• Essuyer la pile avec un chiffon sec pour assurer un bon contact.
• Veiller à respecter la polarité lors de l'installation de la pile.
• Ne pas tenir les piles avec des pinces métalliques, cela pourrait provoquer un court-circuit.

AVERTISSEMENT

La pile peut exploser en cas d'utilisation inappropriée.

Ne pas recharger la pile, ne pas la démonter et ne pas la jeter au feu.

À propos de l'écran à cristaux liquides (ACL)

Ne pas appuyer sur l'écran à cristaux liquides car cela risque de déformer l'image ou de provoquer un dysfonctionnement. Il se peut que l'image se trouble ou que l'écran à cristaux liquides soit endommagé.

Remarques à propos du nettoyage

— Nettoyer l'écran à cristaux liquides avec un chiffon doux humide.

— Ne pas utiliser de solvants tels que la benzine ou des diluants, des nettoyants ordinaires ni de vaporisateurs antistatiques.

• Ne pas faire fonctionner l'appareil à une température inférieure à 5 °C ou supérieure à 45 °C.
• Si votre voiture est restée stationnée dans un endroit très chaud ou très froid, il se peut que l'image affichée ne soit pas claire. Le moniteur n'est pas endommagé. L'image se rétablit lorsque la température du véhicule revient à la normale.

Des points fixes bleus ou rouges peuvent apparaître sur l'écran du moniteur. Ces points lumineux peuvent apparaître sur n'importe quel écran à cristaux liquides. Cet écran est le fruit d'une technologie de pointe et plus de 99,99 % des segments qui le composent sont sans défaut. Cependant, il se peut que moins de 0,01 % des segments soient défectueux et qu'ils ne s'allument pas correctement.

Caractéristiques techniques

Moniteur

Système : Affichage à cristaux liquides couleur

Écran : Panneau inclinable motorisé

Système d'affichage

LCD TFT à matrice active

Taille de l'image.

Écran de 7 pouces de largeur (16:9)

154·87 mm, 176 mm

(1 / h,p)

Taille utile 336 960 points

(1440 hor. 234 vert.)

Alimentation requise

Batterie de voiture

12 V CC (masse négative)

Consommation électrique

Environ 1,5 A

Dimensions 230·50·270 mm

(1 / h / p)

Température de fonctionnement

5°C à 45°C

Poids : environ 1,3 kg

Boîtier de raccordement XA-117

Sortie AV

Impédance de sortie :

inférieure à 220 Ω

inférieure à 100 pF

Niveau de sortie :

0 dBs ± 0,3 dB

(0,775 V eff.)

(vol. max.)

Vidéo : 75 Ω, 1 V crête-à-crête

3 jeux d'entrées AV

Impédance d'entrée :

supérieure à 10 kΩ

inférieure à 1000 pF

Niveau d'entrée :

±1,3 dB, +0 / -0,3 dB

(0,775 V eff.)

Vidéo : 75 Ω, 1 V crête-à-crête

Sortie CC 7,5 V (max. 2 A)

Dimensions 101 × 42 × 73 mm

(l / h / p)

Poids : environ 150 g

Télécommande carte RM-X123

Alimentation requise

Pile au lithium CR2025

Portée : environ 2,5 m

Dimensions 56 × 89 × 7 mm

(l / h / p)

Poids : environ 25 g

(piles incluses)

Accessoires fournis

Boîtier de raccordement XA-117 (1)

Télécommande carte RM-X123

(avec pile fournie) (1)

Câble d'allongement (5 m) (1)

Cordon d'alimentation (1)

Câble CC à CC (3 m) (1)

Câble mini-prise stéréo à prise (5 m) (1)

Plaque de montage (1)

Vis (4)

Vis auto-taraudeuses (4)

Bloque-câble (1)

Serre-fils (1)

Mode d'emploi (1)

Accessoire en option

Changeur DVD DVX-100

La conception et les caractéristiques techniques sont sujettes à modification sans préavis.

Dépannage

La liste de contrôle suivante vous aidera à résoudre les problèmes que vous pourriez rencontrer avec cet appareil.

Avant de passer cette liste en revue, vérifiez les procédures de raccordement et d'utilisation.

Généralités

Pas d'image, pas de son	• Le cable d'alimentation ou la batterie est débranché(e). • Le fusible est fondu.
Bonne image, maisaucunson	Appuyez sur (VOL)(+) ou (ATT) sur la télécommande carte.
Lignes pointillées ourayures	Ces parasites peuvent être causés par des interférences locales,par exemple un bruit de moteur d'une voiture ou d'une motocyclette. Réglez les antennes pour réduire le niveau d'interférences.
Pas d'image oupas de sonlors du raccordement d'appareils en optionEmission de bruits lorsquela cléde contact est en position ON, ACC ou OFF	Le cable est débranché. Raccordez solidement le cable.
Aucune réponse lorsquevous appuyez sur les touchés de la télécommande carte	La pile est peut-être usée.

Indice
