Producttype	LCD-ophangmonitor voor voertuig (compatibel met autoradio)
Merk	Sony
Model	XVMR75
Schermgrootte	7 inch (16:9)
Beeldtechnologie	Actieve matrix LCD TFT
Resolutie	336.960 pixels (1440 x 234)
Kleursystemen	PAL en NTSC
Weergavemodi	Normaal (4:3), Volledig scherm, Zoom (vergroot)
Voeding	12 V gelijkstroom (negatieve massa)
Stroomverbruik	Ongeveer 1,5 A
Afmetingen (B x H x D)	230 x 50 x 270 mm
Gewicht	Ongeveer 1,3 kg
Bedrijfstemperatuur	5 °C tot 45 °C
Video/audio-ingangen	3 AV-ingangsaansluitingen (audio L/R + video)
Video/audio-uitgang	1 AV-uitgang
Gelijkstroomuitgang	7,5 V (max. 2 A) voor spelconsole
Hoofdtelefoonaansluitingen	2 stereo mini-jack
Draadloze hoofdtelefoon	Compatibel met infrarood (MDR-IF5000 optioneel)
Afstandsbediening	Kaart RM-X123 met CR2025 lithiumbatterij
Functies	Dimmer (DIMMER), handmatige helderheid, contrast, kleur, tint (NTSC)
Zekering	Vervangen door zekering met dezelfde stroomsterkte
Meegeleverde accessoires	Aansluitkast XA-117, afstandsbediening, kabels, montageplaat, schroeven, kabelbinders, enz.
Opties	DVD-wisselaar DVX-100

Veelgestelde vragen - XVMR75 SONY

Waarom is er geen beeld en geen geluid?

Controleer of de stroomkabel of accu correct is aangesloten en of de zekering niet is doorgebrand. Raadpleeg het gedeelte Problemen oplossen in de handleiding.

Het beeld wordt weergegeven, maar er komt geen geluid uit

Druk op de toetsen VOL (+) of ATT van de kaartafstandsbediening om het volume te herstellen of de demping uit te schakelen.

De kaartafstandsbediening reageert niet

De CR2025 lithiumbatterij is mogelijk leeg. Vervang deze met inachtneming van de polariteit. Het normale bereik is ongeveer 2,5 m.

Hoe maak ik het LCD-scherm schoon?

Gebruik een zachte, vochtige doek. Gebruik nooit oplosmiddelen, benzine, verdunners of antistatische reinigingsmiddelen.

Kan ik het apparaat zelf installeren?

Voor installatie is technische kennis vereist. Laat dit door een gekwalificeerde technicus doen. Als u het zelf doet, volg dan strikt de installatie- en aansluitschema's.

Het scherm opent niet automatisch

Controleer of het apparaat is ingeschakeld (druk op POWER of OPEN/CLOSE). Zorg ervoor dat de POWER SELECT-schakelaar correct is ingesteld (A of B, afhankelijk van uw voertuig).

Hoe stel ik de helderheid en het contrast in?

Druk op MENU en gebruik de toetsen ▲/▼ om Picture (contrast) en Brightness (helderheid) aan te passen. De instellingen Color en Hue (NTSC) zijn ook beschikbaar.

Wat moet ik doen als de zekering opnieuw doorslaat na vervanging?

Dit kan duiden op een interne storing. Raadpleeg de dichtstbijzijnde Sony-dealer. Gebruik nooit een zekering met een hogere stroomsterkte.

Kan ik een draadloze hoofdtelefoon gebruiken met dit apparaat?

Ja, het apparaat is compatibel met de infraroodhoofdtelefoon MDR-IF5000 (optioneel). Het volume wordt op de hoofdtelefoon zelf ingesteld, niet met de meegeleverde afstandsbediening.

Er verschijnen vaste lichte punten op het scherm

Dit is normaal: het LCD-scherm is vervaardigd met precisietechnologie; minder dan 0,01% van de pixels kan defect zijn zonder de werking te beïnvloeden.

GEBRUIKSAANWIJZING XVMR75 SONY

Welkom 4
Voorzorgsmaatregelen 5
Bedieningselementen 7

Bediening

De weergavemonitor openen 9
De schermmodus instellen 10
De invoerbron selecteren 11
De weergaveopties wijzigen 12
Het volume regelen 14

Verbindingen

Installatediagram 15
Verbindingsdiagram 16

Aanvullende informatatie

Onderhoud 18
Technische gegevens 20
Verhelsen van storingen 21

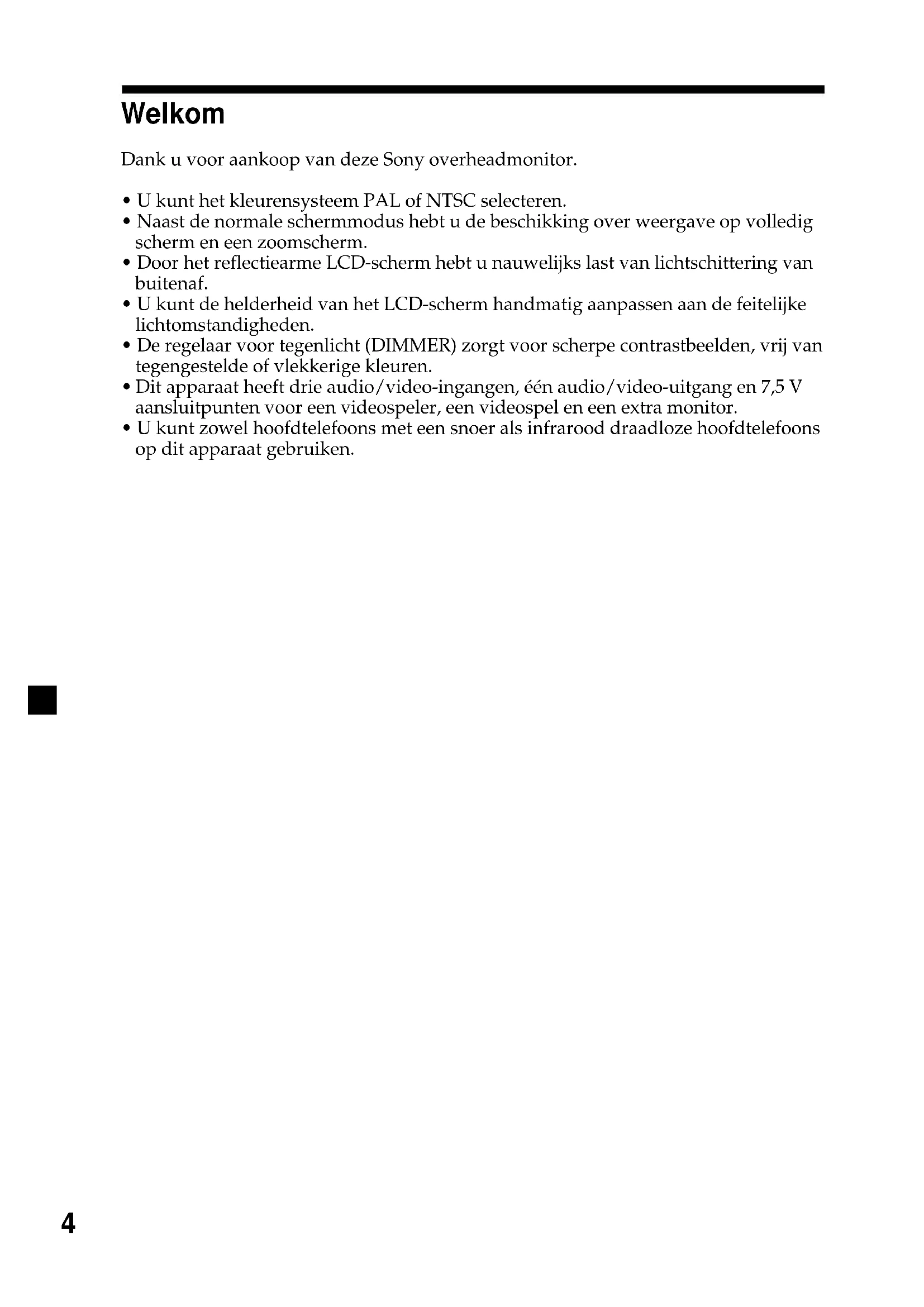

Welkom

Dank u voor aankoop van deze Sony overheadmonitor.

• U kunt het kleurensystemeem PAL of NTSC selecteren.
• Naast de normale schermmodus hebts de beschikking over weergave op volledig scherm en een zoomschem.
• Door het reflectiearme LCD-schem hebt u nauwelijks last van Lichtschittering van buitenaf.
• U kunt de helderheid van het LCD-schem handmatig aanpassen aan de feitelijke Lichtomstandigheden.
• De regelaar voor gegenlicht (DIMMER) zorgt voor scherpe contrastbeelden, vrij van tegengestelde of vlekkerige kleuren.
• Dit apparaat heeft drie audio/video-ingangen, een audio/video-uitgang en 7,5 V aansluitpunten voor een videospeler, een videospel en een extra monitor.
• U kurz zowel hoofdtelefoons met een snoer als infrarood draadloze hoofdtelefoons op dit apparaat gebruiken.

Voorzorgsmaatregelen

Lees voordat u het apparaat installeert en ingebruikneemt de volgende voorzorgsmaatregelen om ernstige verwondingen of ongelukken te voorkomen.

Veiligkeit

Handel.altijd in overeenstemming met de geldende verkeersregels.

• Tijdens het rijden

• De bestuurder mag Niet op de monitor kijken of deze bedieren. Dit kan de bestuurder afleiden en ongelukken veroorzaken.

• De bestuurder mag de hoofdtelefoon Niet gebruiken. Dit kan de bestuurder afleiden en ongelukken veroorzaken.

Parkeer de auto op een veilige plek als u de monitor of de hoofdtelefoon wilt gebruiken.

• Tijdens het gebruik

• Leun nicht op de monitor.

• Steek geen handen, vingers of objecten in het apparaat op het moment dat de monitor in gebruik is. Dit kan beschadiging van het apparaat of verwondingen tot gevolg hebben.
• Zorg dat u uw hoofd Niet gegen het apparaat stoot als u opstaat van dechterbank.
• Let er vooral op dat u het snoer van de hoofdtelefoon Niet om uw nek draait om verwonding of verstikking te voorkomen als het voertuig een onverwachtete beweging maakt.
• Houdkleine onderdelen buiten het bereik van kinderen.

Bij het installereren

• Installatie van dit apparaat vereist technische kennis. Dit apparaat要去 worden geinstalleelerd door bevoegd onderhoudspersoneel.
• Wilt u het apparaat zich installeren, doe dit dan zorgvuldig op basis van de installmenten bedradingsdiagrammen in deze gebruikershandleiding. Onjuiste installmenten kan leiden tot brand of een elektrische schok.
• Zet het contactslot voor installmentie in de positie OFF of haal de sleutel eruit. Als u dit apparaat installeert verwijl het contact aan staat, kan de accu opraken of kan er kortsluiting ontstaan.
• Beschadig geen leidingen, slangen, de brandstoftank of elektrische bedrading bij het installereren van dit apparaat. Dit kan brand veroorzaken. Als u een gat in autopanelen boort,要去 zorgen dat verborgen autoonderdelen nicht worden beschadigd.
• Gebruik geen moeren of bouten voor veiligheidsapparaten, zoals stuurkoppeling, brandstoffevoer of remsystemen. Dit kan brand of een ongeluk veroorzaken.
• Voorkom dat de kabels en draden verward of beklemd rakenussen het bewegende gedeelte van een stoelleuning.

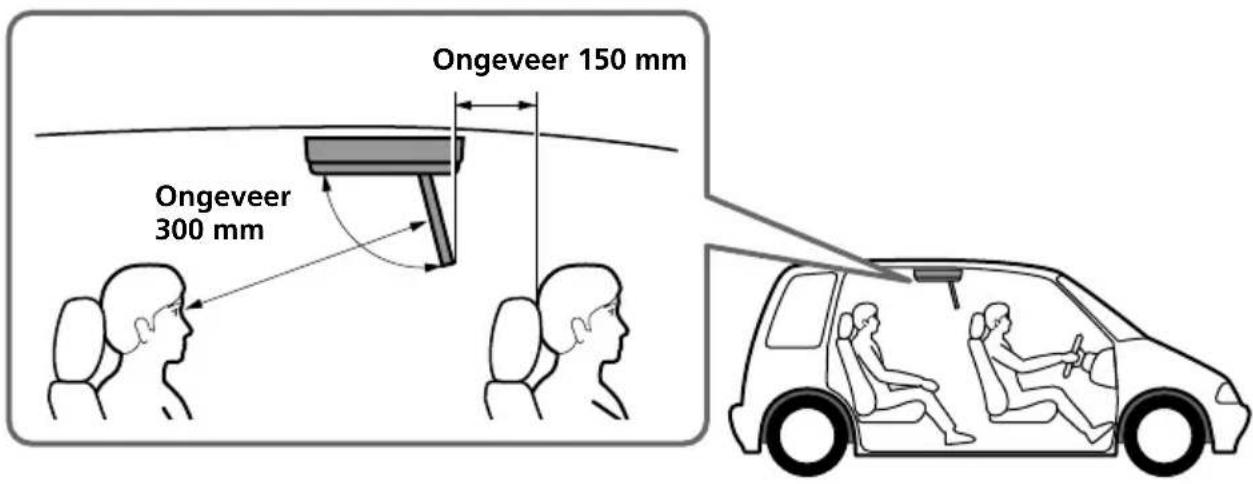

Locatie voor installmentie

Voordat u dit apparaat installeert, moet u de geldende verkeersregels controleren. Volg de onderstaande afbeelding om het apparaat te installereren op een geschikte locatie in de auto.

U要去hetapparaatietninstallerenopenlocatiehaar:

• het apparaat het zich van de bestuurder belemmert wanneer de monitor zich bevindt in de geopende of gesloten positie;

• het apparaat de werking van het airbagsysteme belemmert;

• het apparaat de werkking van het voertuig belemmert, vooral het stuur, de versnellingspook of het rempedaal;

• een bestuurder of de passagiers zich können verwonden wanner ze in of uit de auto stappen.

Met vragen of problemen met betrekking tot dit toestel die nicht aan bod komen in deze gebruiksaanwijzing,(Intt u terecht bij de dichtstbijzijnde Sony dealer.

Voordatu gaat installeren

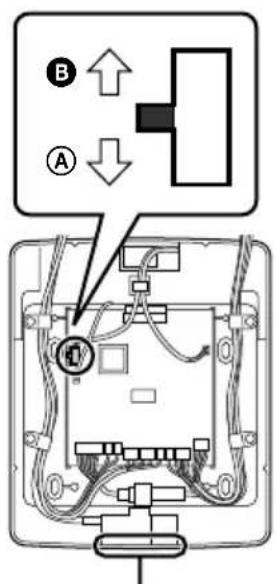

Controller of de schakelaar POWER SELECT zich in de juiste positie befindt.

A: als de contactsleutel van de auto een stand voor accessoires hebft.

E: als de contactsleutel van de auto geen stand voor accessoires hebft.

Als de schakelaar POWER SELECT is ingesteld op B

Met (OPEN/CLOSE) op de overheadmonitor schakelt u de stroom in.

U kurz de stroom nicht inschakelen met (POWER) op de kaartafstandsbediening. Als de stroom al is ingeschakeld, kurz u het apparaat bedieren met de kaartafstandsbediening.

Opmerking

Wanner u uitstapt, moet u de stroom uitschakelen door op (OPEN/CLOSE) op de overheadmonitor te drukken of op (POWER) op de kaartafstandsbediening.

Als de stroom nicht worden uitgeschakeld, kan de batterij opraken.

Ontvanger voor kaartafstandsbediening

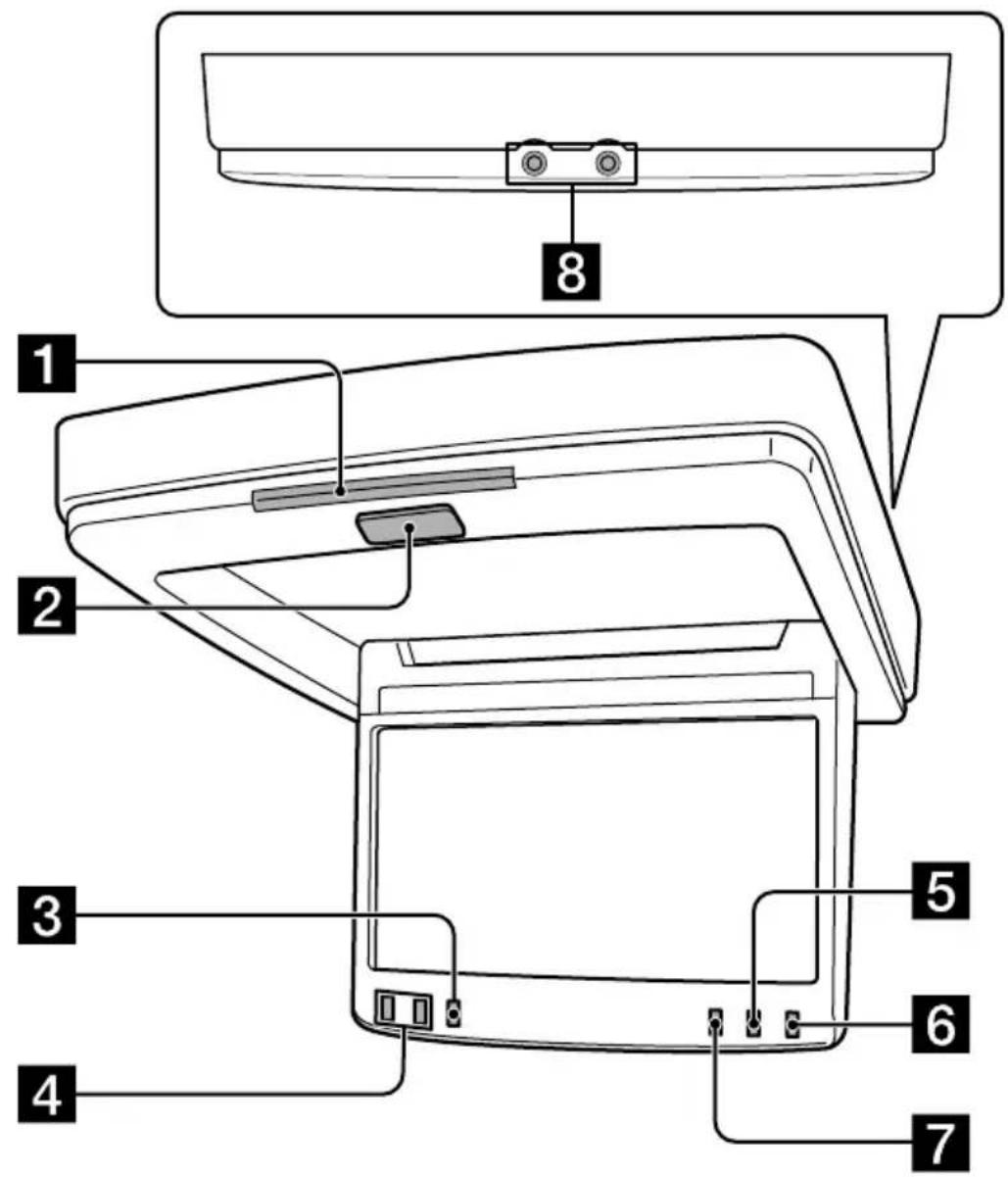

Bedieningselementen

Monitor

1 Ontvanger voor kaartafstandsbediening
2 OPEN/CLOSE toets 9 Druk hierop om de monitor te openen en te sluiten.
3 MENU toets 12, 13 Druk hierop om verschillende weergave-instelingen te wijzigen.
4 ↑/↓ toetsen
5 MODE toets 10 Druk hierop om de schermmodus te wijzigen.

6INPUT toets 11 Druk hierop om de invoerbron te selecteren.
DIMMER toets 12, 13 Druk hierop om de dimfunctie in ofuit te schakelen.
Aansluitingen voor hoofdtelefoons (klein; stereo) 14 U kunt hoofdtelefoons aansluten op deze aansluitingen.

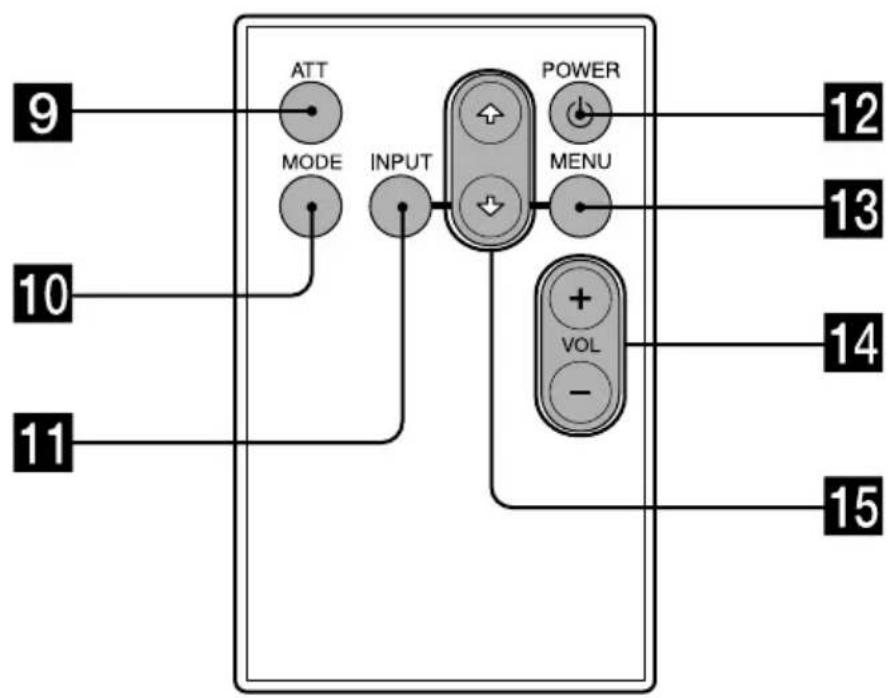

Kaartafstandsbediening RM-X123

9 ATT toets 14

Druk hierop om het volume snel te dempen.

10 MODE toets 10

Druk hierop om de schermmodus te wijzigen.

INPUT toets 11

Druk hierop om de invoerbron te selecteren.

12 POWER toets 9

13 MENU toets 12, 13

Druk hierop om verschillende weergave-instelingen te wijzigen.

14VOL (volume) +/- toetsen 14

Druk hierop om het volume te wijzigen.

15 toetsen

Tip

Zie "De lithiumbatterij verwangen" voor meer informatie over het verwangen van de batterijen (pagina 18).

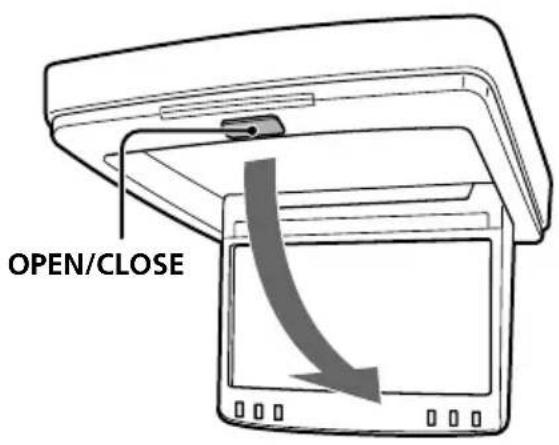

De weergavemonitor openen

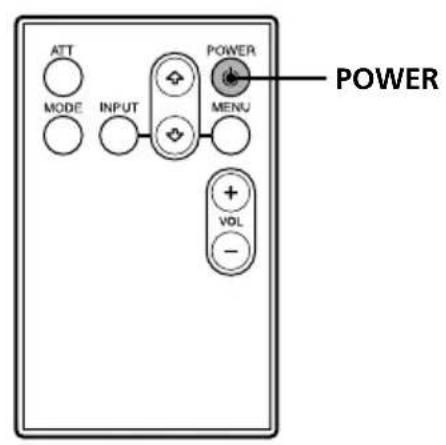

Druk op POWER op de kaartafstandsbediening.

De weergavemonitor wordt automatisch geopend en ingeschakeld.

Bediening op het apparatus

Druk op [OPEN/CLOSE] op het apparaat. De weergavemonitor worden automatisch geopend en ingeschakeld.

De weergavemonitor sluiten

Druk nogmaals op POWER op de kaartafstandsbediening of op OPEN/CLOSE op het apparaat.

Opmerkingen

• Hinder de beweging van het LCD-schemn Niet. Dit kan schade aan de bestuurdersmonitor of het overbrengingsmechanisme van het apparaat tot gevolg hebben.
• Als de hoek van de weergavemonitor krachtig worden gewijzigd door een schok,要去 eerst op [OPEN/CLOSE], drukken om de monitor te sluiten. Vervolgens opent u de monitoreer.

Probeer de monitor Niet handmatig te openen of te sluiten. Dit kan een storingveroorzaken.

Tip

Het LCD-schem wordt automatisch gesloten wanneer de contactsleutel op OFF is gedraaid.

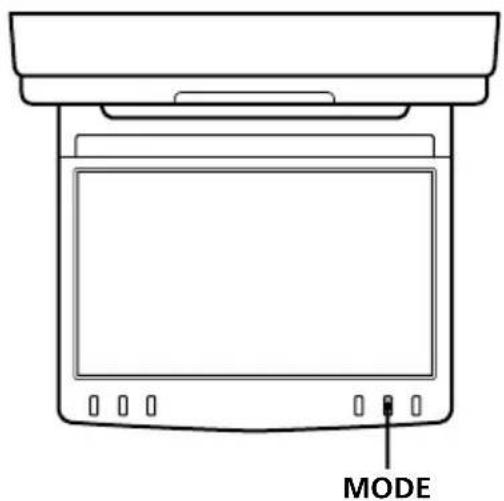

De schermmodus instellen

Naast de normale schermmodus hebts de beschikking over weergave op volledig scherm en over zoomfuncties.

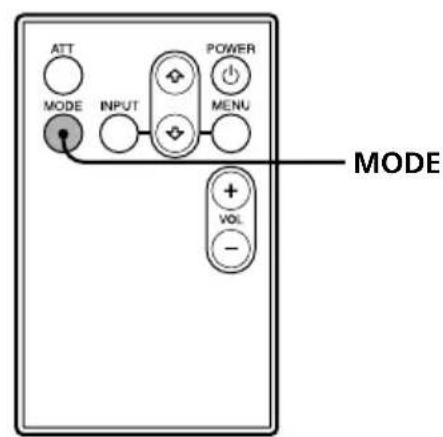

Druk herhaaldelijk op MODE

De huidige modus worden eerst weergegeven op het scherm.

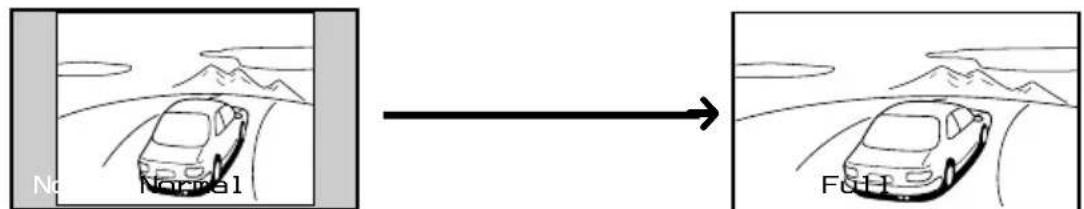

Wanner u op de toets drukt, worden de schermmodi als volgt weergegeben:

Normaal scherm (gewoon)

Een beeld met de breedte/hoogteverhouding 4:3 (gewoon beeld).

Volledig scherm

Een beeld met de breedte/hoogteverhouding 4:3 vergrootaar de linkerenrechtzerijden van het scherm.

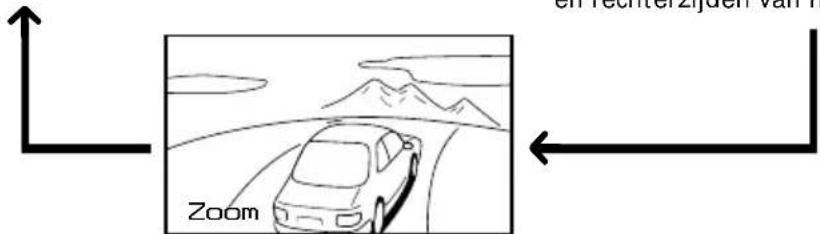

Zoomschemm

Een beeld met de breedte/hoogteverhouding 4:3 vergrootaar de linker- en rechterzijden van het scherm, waar bij de overlopende delen (boven en onder) worden afgesneden om het scherm te vullen.

De schermmodus worden ingesteld na vijf seconden zonder dat u op MODE drukt.

Tip

Beelden worden wellicht grofkorrelig weergegeven in het zoomschem.

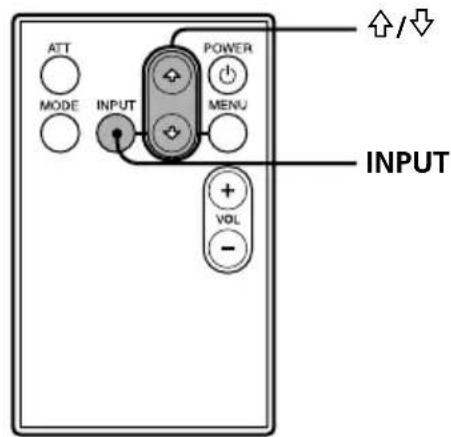

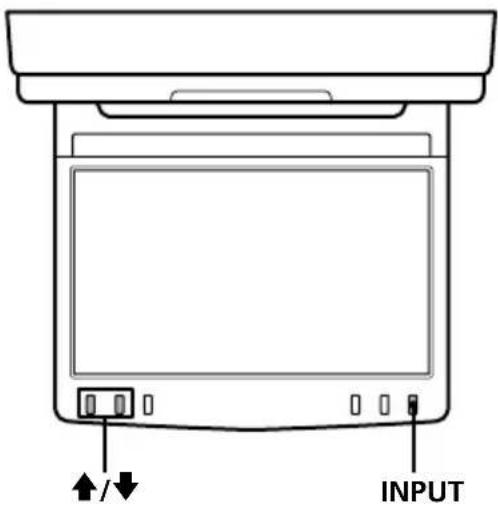

De invoerbron selecteren

U kunt de invoerbron en het kleursystemeem selecteren.

1 Druk op INPUT om de invoerbron te selecteren:VIDEO 1,VIDEO 2 ofVIDEO 3.

Wanner u op INPUT drukt, worden de opties als volgt weergegeben:

2 Druk op of om het kleursystemeem PAL of NTSC te selecteren.

Druk binnen vijf seconden op een van de knoppen nadat u de invoerbron hebt geseleeteerd. Het item worden na vijf seconden geannuleerd als u niet op een van deze knoppen drukt.

Als NTSC Video is geseleerd

Als PAL Video is geseleerd

Bediening op het apparatusat

Druk herhaaldelijk op INPUT op het apparaat om de invoerbron te selecteren. Druk verwolgens op of om PAL of NTSC te selecteren.

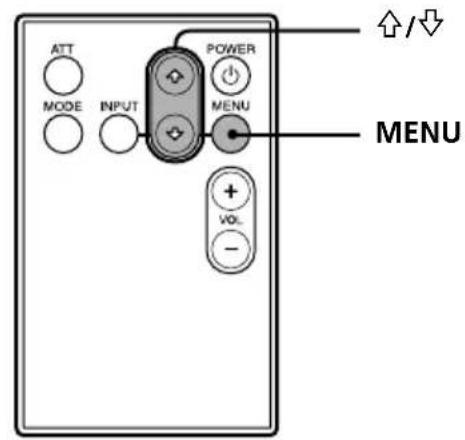

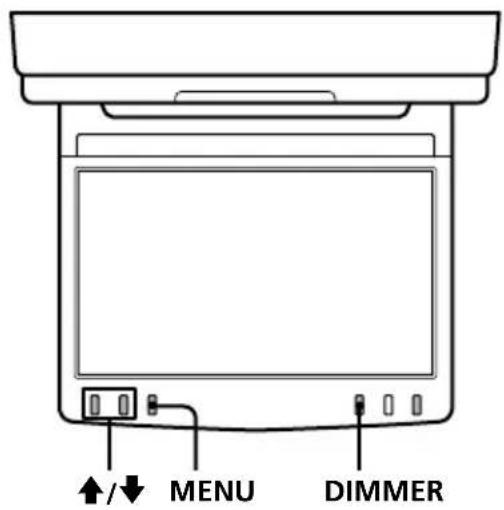

De weergaveopties wijzigen

U(Int)knt de weergave-instelingen handmatig wijzigen als de weergave moeilijk zichtaar is vanaf uw zitplaats.

1 Druk op MENU

Het scherm "Picture" wordt weergegeven.

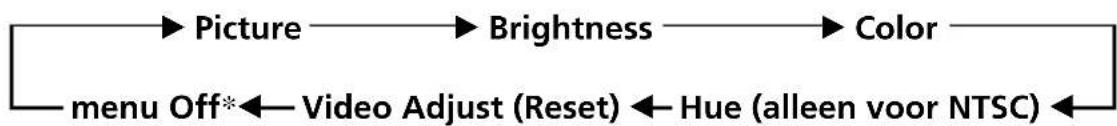

Wanneer u op (MENU) drukt, worden de scherminstallingen als volgt weergegeben:

*Terug maar het normale scherm.

2 Druk op of om de gewenste instelling te wijzigen.

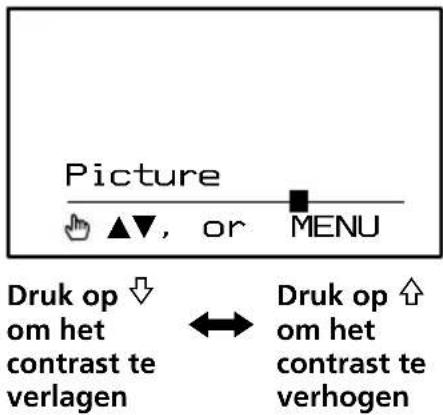

Als "Picture" is geseleerd

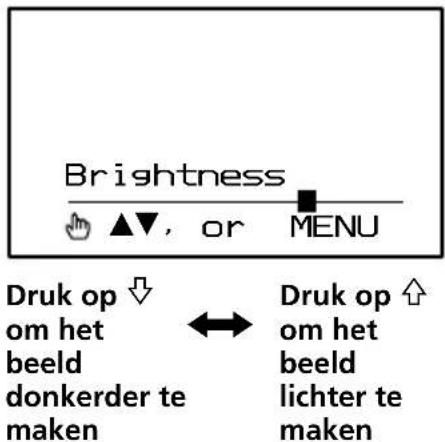

Als "Brightness" is geseleerd

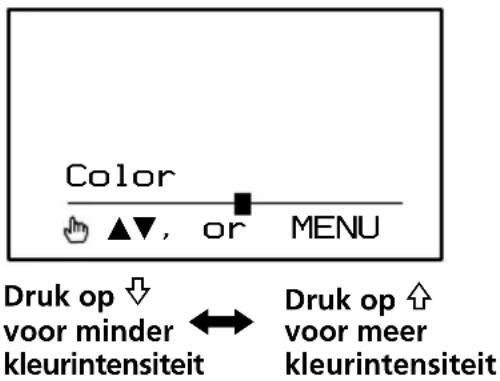

Als "Color" is geselecteerd

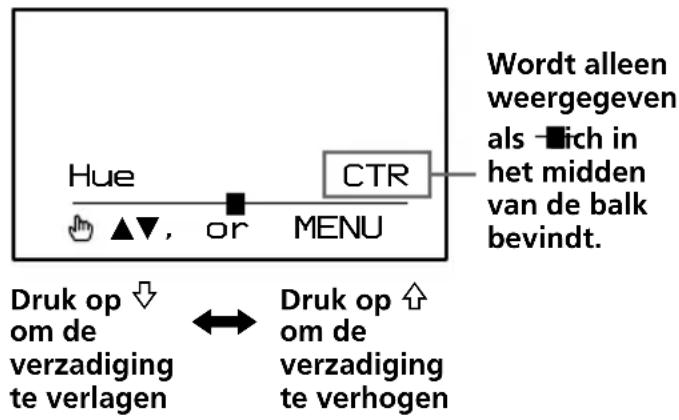

Als "Hue" is geseleerd (alleen voor NTSC)

Als "Video Adjust" is geseleerd

De instellingen voor "Picture", "Brightness", "Color" en "Hue" worden ingesteld op de fabrieksinstelleningen.

Bediening op het apparatus

Druk herhaaldelijk op (MENU) op het apparaat om de instelling te selecteren die u wilt wijzigen. Druk verwolgens op of om de instelling te wijzigen.

De dimfunctie inschakelen

Druk op DIMMER op het apparaat om de dimfunctie in te schakelen. De helderheid van het scherm worden automatisch gewijzigd.

De dimfunctie uitschakelen

Druk nogmaals op DIMMER.

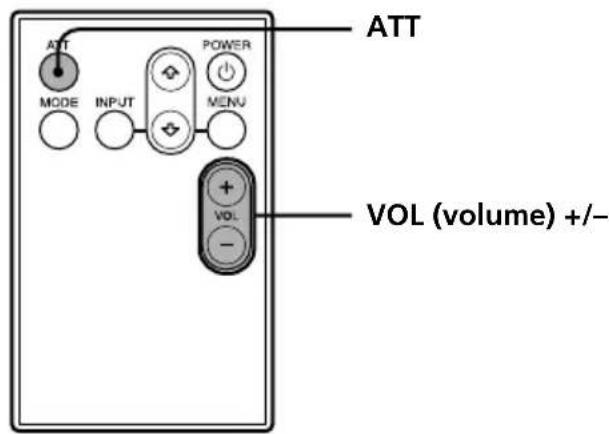

Het volume regelen

U kurz het volume van de hoofdtelefoons met een snoer en de aansloten apparatuur wijzigen met de bijgeleverde kaartafstandsbediening.

Druk op (+) of (-) op de kaartafstandsbediening.

Het geluid snel dempen

Druk op ATT op de kaartafstandsbediening.

Het vorige volume herstellen

Druk nogmaals op

Hoofdtelefoons aansluiten

Er zijn twee UITvoeraansluitingen (kleine aansluiting) op het apparaat voor hoofdtelefoons met een snoer. Wijzig het volume met (+) of (-) op de kaartafstandsbediening.

Draadloze hoofdtelefoons gebruiken

U kurz infrarood draadloze hoofdtelefoons, MDR-IF5000 (optioneel), op het apparaat gebruiken. Raadpleeg de gebruiksaanwijzing voor MDR-IF5000.

Opmerking

U kunt het volume van de draadloze hoofdtelefoons Niet wijzigem met de bijgeleverde kaartafstandsbediening. Gebruik de volumeregelaar op de draadloze hoofdtelefoons.

Verbindingen

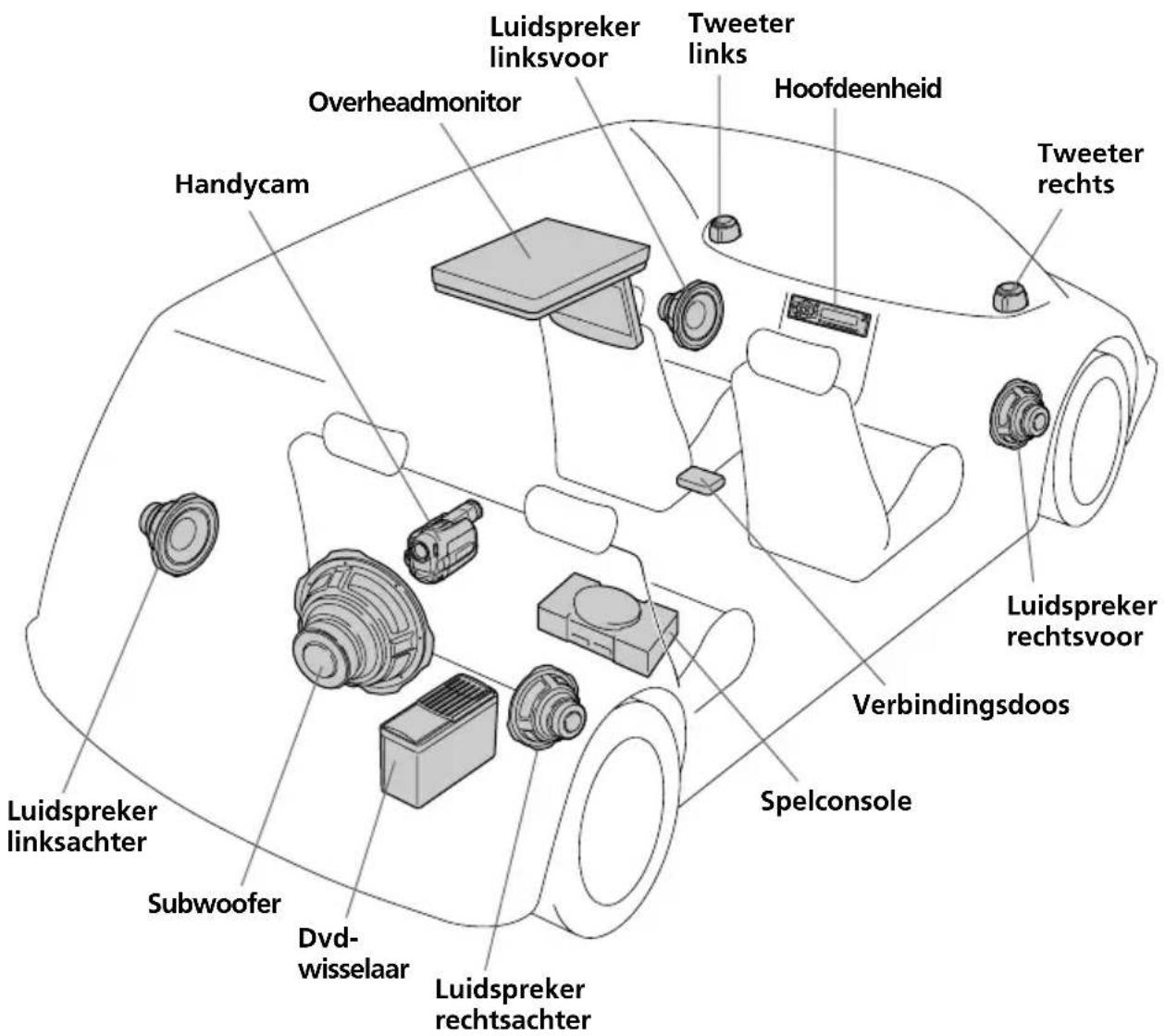

Installatediagram

Raadpleeg het installmentiediagram en neem contact op met een bevoegde technicus om het apparaat te installereren.

Opmerking Alle andere apparatuur dan de overheadmonitor en verbinderingsdoos zijn optioneel.

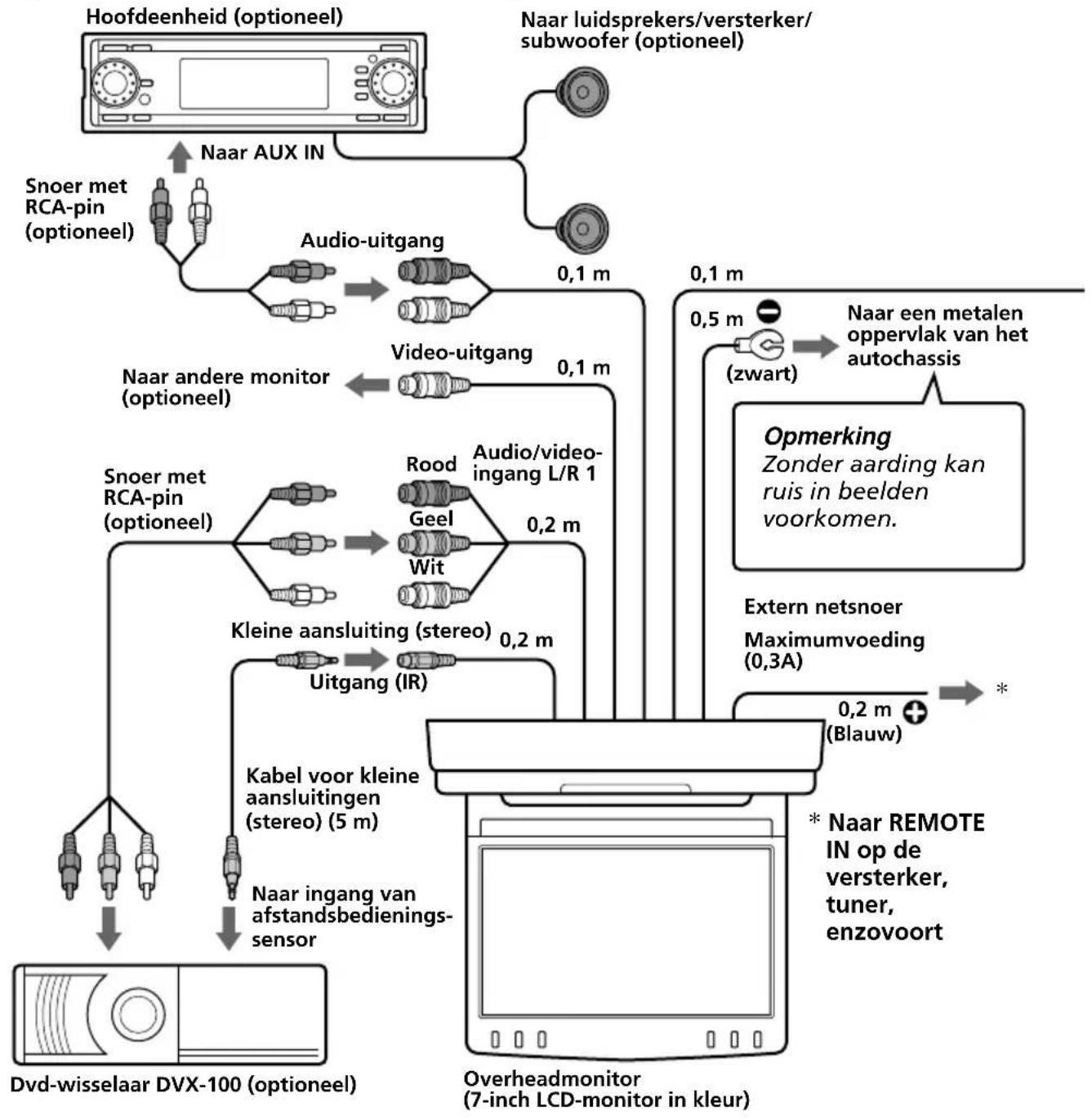

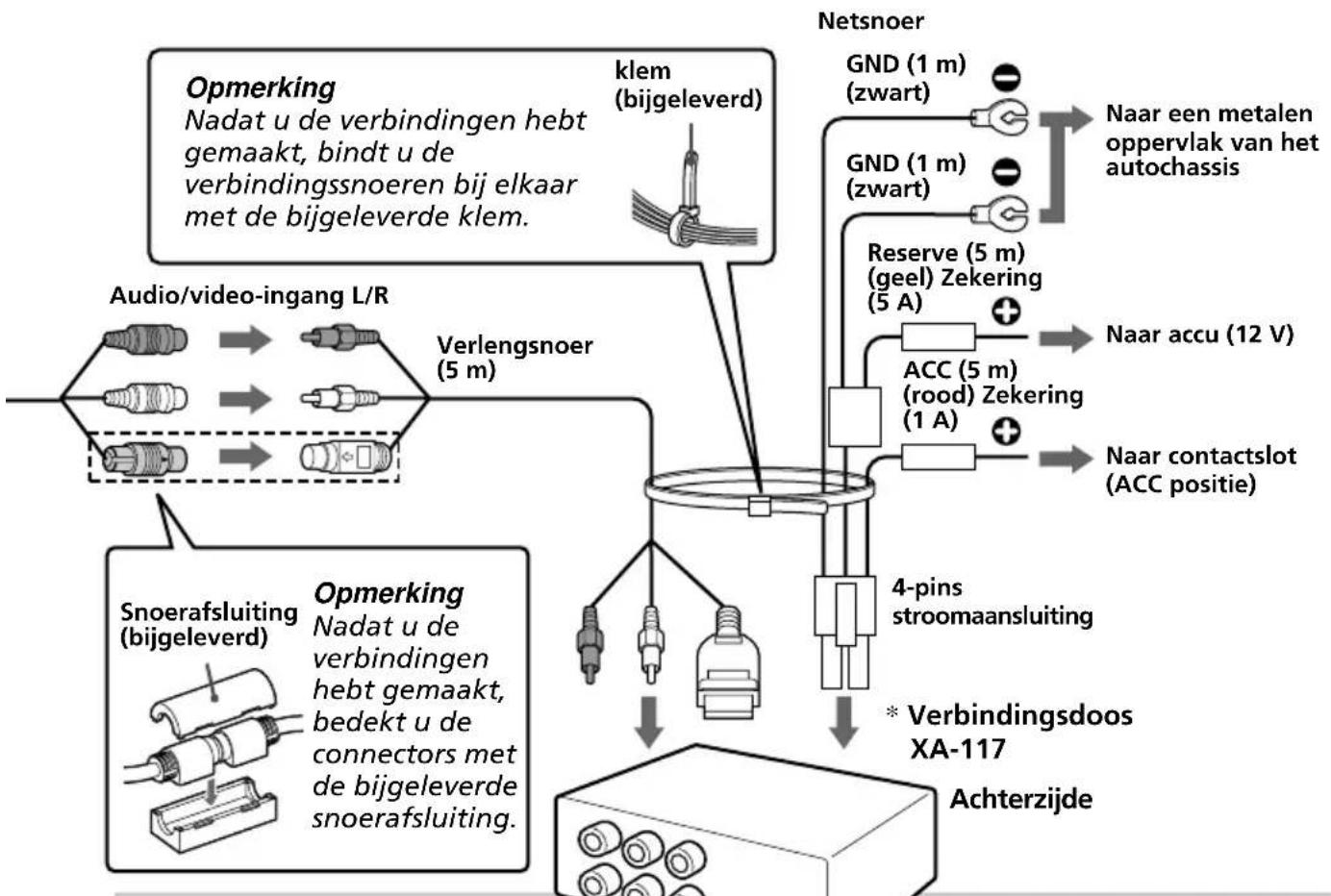

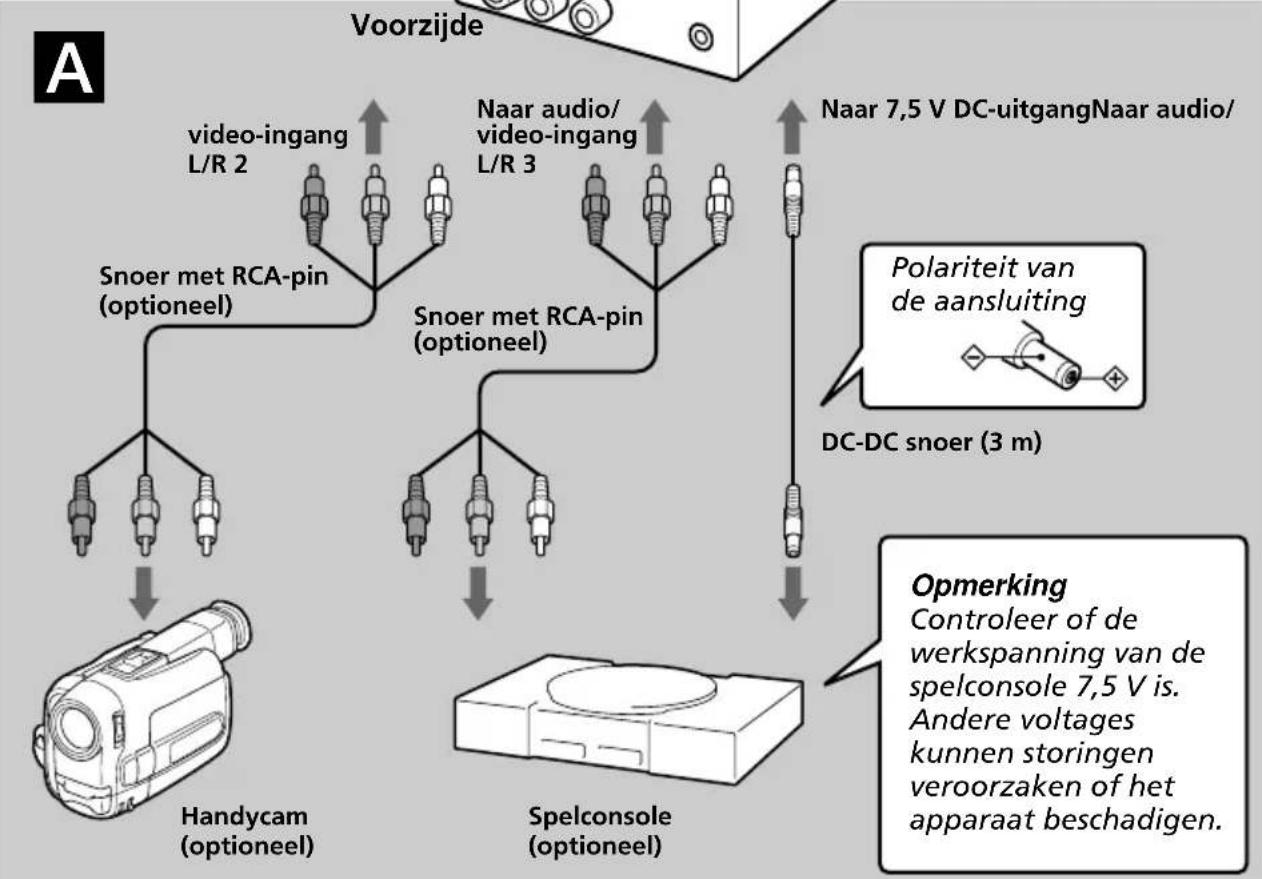

Verbindingsdiagram

Raadpleeg het verbindingsdiagram voor de juiste verbindingen.

U kurz de verbindingen in gedeelte A zich make. Neem contact op met een bevoegde technicus voor de andere verbindingen.

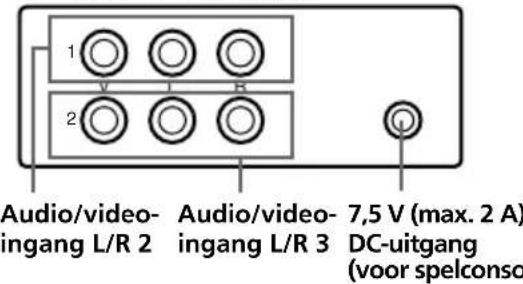

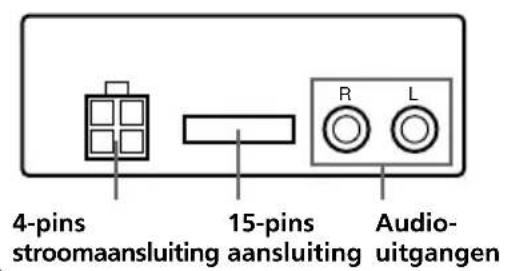

*Verbindingsdoos XA-117 Voorzijde Achterzijde

Onderhoud

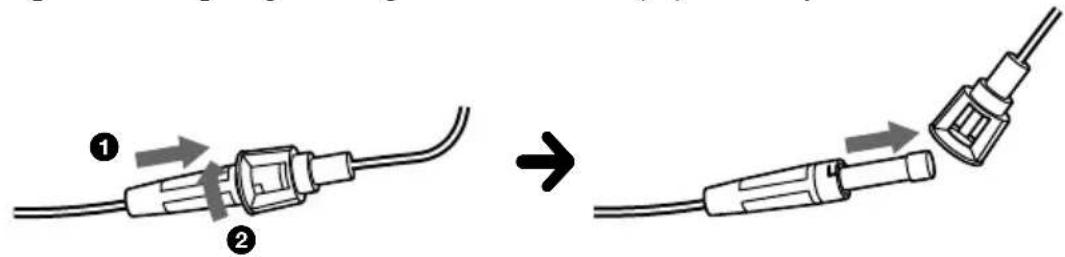

Zekeringenvervangen

Vervang een zekering.altijd door een identiek exemplaar. Als de zekering doorbrandt, moet u de voedingsaansluiting controleren en de zekering verrangen. Als de zekering verrolgens nogmaals doorbrandt, kan er spreke zichn van een defect in de speler. Raadpleeg in dat geval de dichtstbijzijnde Sony dealer.

Waarschuwing

Gebruik nooit een zekering die zwaarder is dan de standardzekering van het apparaat,ondat dit hierdoor beschadigd kan raken.

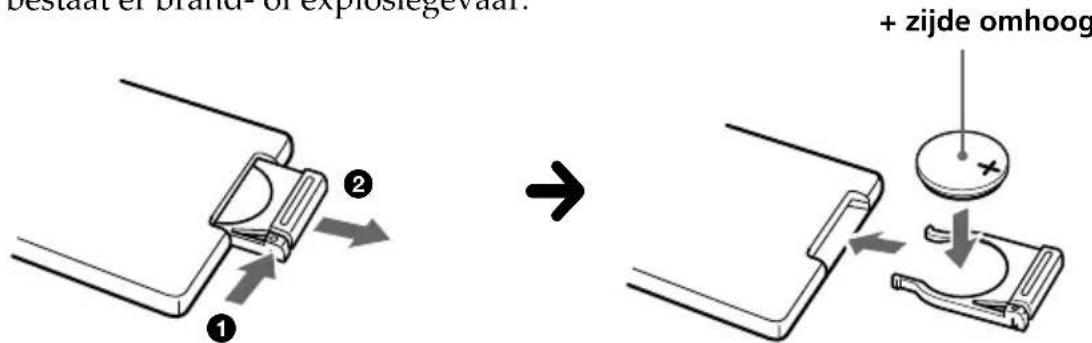

De lithiumbatterij verrangen

In normale omstandigheden gaan de batterijen ongeveer 1aar mee. Afhankelijk van de gebruiksomstandigheden kan de levensduur korter+zijn.
Wanner de batterij verzwakt, wordt het bereik van de kaartafstandsbediening kleiner. Vervang de batterij door een neue CR2025-lithiumbatterij. Bij een andere batterij bestaat er brand- of explosiegevaar. +zije omhoog

Opmerkingen bij de lithiumbatterij

• Houd de lithiumbatterij buiten het bereik van kinderen. Raadpleeg meteen een arts wanner een batterij worden ingeslikt.
• Veeg de batterij schoon met een droge doek voor een goed contact.
• Houd bij hetplaatsen van de batterij rekening met de juiste polariteit.
• Houd de batterij Niet vast met een metalen tang om kortsluiting te voorkomen.

Waarschuwing

Bij verkeerde behandeling kan een batterij explodingen.

Niet opladen, demonteren of in het vuur gooien.

Voor de Klanten in Nederland

Gooi de batterij nicht weg maar lever deze in als Klein chemisch afval (KCA).

LCD-schem

Druk Niet op het LCD-schem van het apparaat. Als u dit doet, kan het beeld worden verrormd of een storing optreden. Het beeld kan onduuidelijk worden of het LCD-schem kan worden beschadigd.

Opmerkingen over reinigen

— Reinig het LCD-schemmet een vochtige, zachte doeck.
— Gebruik geen oplosmiddelen zoals benzine, thinner, in de handel verkrijgbare reinigingsmiddelen of antistatische spuitbussen.
- Gebruik het apparaat Niet bij temperaturen onder 5^ of boven 45^ .
- Als u de auto op een koude of hete plaats hebt geparkeerd, is het beeld wellicht nicht duidelijk. De monitor isECHTER NIEt beschadigd. Het beeld worden duidelijk als de temperatuur in de auto is genormaliseerd.

Er kuren stilstaande blauwe of rode punten op de monitor worden weergegeven. Deze worden dode pixels genoemd en kuren voorkomen op elk LCD-schem.

Het LCD-schem is zeer geavanceerd en meer dan 99,99% van de segmenten in het scherm+zijn fouloos. Er isECHter een mogelijkheid dat minder dan 0,01% van de segmenten defect is en Niet correct oplicht.

Technische gegevens

Monitor

Systeel LCD-schem

Weergave Geautomatiseerd inklapbaar paneel

Besturingsystem

Actief TFT-LCD-matrixystem

Beeldformaat 7-inch scherm (16:9) 154·87 mm, 176

(b/h,d)

Beeldsegment 336.960 (b 1440·h 234) pixels

Stroomvereisten

12 V DC accu

(negativewearde)

Stroomverbruik

Ong.1,5A

Afmetingen 230· 50· 270mm

(b/h/d)

Gebruiktemperatuur

5^ - 45^

Gewicht Ong. 1,3 Kg

Verbindingsdoos XA-117

A/V-uitgang

Uitgangsimpedantie:
minder dan 220 Ω
minder dan 100 pF

Uitgangsiveau: 0 dBs ±0,3 dB (0,775 V rn (Vol Max)

Video: 75Ω 1Vp-p

A/V-ingang·3

Ingangsimpedantie:meer dan 10K minder dan 1000~pF

Ingangsniveau: ± 1,3 dBs +0 / - 0,3 dB (0,775 V rms)

Video: 75 Ω 1 Vp-p C-uitgang 7,5 V (max 2 A)

Afmetingen 101· 42· 73mm (b / h / d)

Kaartafstandsbediening RM-X123

Stroomvereisten

CR2025-lithiumbatterij

Afmetingen 56·89·7 mm

(b/h,d)

Bijgeleverde accessoires

Verbindingsdoos XA-117 (1)

Kaartafstandsbediening

RM-X123 (met batterij) (1)

Verlengsnoer (5m) (1)

Netsnoer (1)

DC-DC snoer (3m) 1

Kabel voorkleine aansluitingen (stereo) (5m) 1

Montageplaat (1)

Schroeven (4)

Tapschroeven (4)

Snoeraflsluiting (1)

Klem (1)

Gebruiksaanwijzing (1)

Optioneel accessoire

Dvd-wisselaar DVX-100

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.

Verhelpen van storingen

U=kunt de volgende controliest gebruiken om problemen met het apparaat op te losesen.

Voordat u de contrôleijst doorloopt, moet u de verbindings- en gebruiksaanwijzingen lezen.

Algemeen

Geen beeld, geen geluid	• Het netsnoer of de batterij is losgekoppeld. • De zekering is doorgebrand.
Goed beeld, maar geen geluid	Druk op (√VOL)(+) of (√ATT) op de kaartafstandsbediening.
Gestippelde lijnen of strepen	Dit kan worden veroorzaakt doorplaatselijke storing, zoals de motor van een auto of een motorfiets. Stel de antennes bij voor de minste storing.
Geen beeld of geen geluid wanner u de optionele apparatuur aansluit Maakt geluid met de contactsleutel op ON, ACC of OFF.	Het snoer is losgekoppeld. Sluit het snoer goed aan.
Geen reactie wanner u op de toetsen van de kaartafstandsbediening drukt	De batterij is wellicht leeg.
