MODE D'EMPLOI GSB 12V30 Professional BOSCH

and during storage °C -20 to +50 -20 to +50 Recommended batteries GBA 12V.. GBA 12V.. Recommended chargers GAL 12... GAX 18... GAL 12... GAX 18... A) Depends on battery in use B) Limited performance at temperatures <0°C Assembly u Remove the battery from the power tool before carry- ing out work on the power tool (e.g. maintenance, changing tool, etc.). The battery should also be re- moved for transport and storage. There is risk of injury from unintentionally pressing the on/off switch. 1 609 92A 5AW | (09.08.2019) Bosch Power ToolsEnglish | 9 Removing the battery (see figure A) u Use only the chargers listed in the technical data. Only these chargers are matched to the lithium-ion battery of your power tool. Note: The battery is supplied partially charged. To ensure full battery capacity, fully charge the battery in the charger before using your power tool for the first time. The lithium-ion battery can be charged at any time without reducing its service life. Interrupting the charging process does not damage the battery. The lithium-ion battery is protected against deep discharge by the "Electronic Cell Protection (ECP)". A protective circuit switches the cordless dust extractor off when the battery is drained. u Do not continue to press the On/Off switch after the power tool has automatically switched off. The battery can be damaged. To remove the battery (8), press the release buttons (7) and pull the battery downwards out of the power tool. Do not use force to do this. Follow the instructions on correct disposal. Changing the tool (see figure B) The drill spindle is locked when the on/off switch (10) is not pressed. This makes it possible to change the application tool in the drill chuck quickly, conveniently and easily. Open the keyless chuck (2) by turning it in the direction of rotation ➊ until the tool can be inserted. Insert the tool. Firmly tighten the keyless chuck (2) by turning it by hand in the direction of rotation ➋. You will hear an audible click from the GSB. The drill chuck is locked automatically. The lock will disengage again if you turn the sleeve in the op- posite direction to remove the tool. Dust/Chip Extraction Dust from materials such as lead-containing coatings, some wood types, minerals and metal can be harmful to one’s health. Touching or breathing-in the dust can cause allergic reactions and/or lead to respiratory infections of the user or bystanders. Certain dust, such as oak or beech dust, is considered carci- nogenic, especially in connection with wood-treatment ad- ditives (chromate, wood preservative). Materials containing asbestos may only be worked by specialists. – Provide for good ventilation of the working place. – It is recommended to wear a P2 filter-class respirator. Observe the relevant regulations in your country for the ma- terials to be worked. u Avoid dust accumulation at the workplace. Dust can easily ignite. Operation Starting Operation Inserting the battery Note: The use of batteries unsuitable for your power tool can lead to malfunctions or damage to the power tool. Set the rotational direction switch (6) to the middle position to avoid unintentionally switching it on. Insert the charged battery (8) into the handle until you feel it engage and it is flush with the handle. Setting the rotational direction (see figureC) The rotational direction switch (6) is used to change the ro- tational direction of the power tool. However, this is not pos- sible while the on/off switch (10) is being pressed. Right rotation: To drill and to drive in screws, press the ro- tational direction switch (6) through to the left stop. Left Rotation: To loosen and unscrew screws and nuts, press the rotational direction switch (6) through to the right stop. Setting the Operating Mode Drilling GSR 12V-30: Set the torque selector setting ring (3) to the "drilling" symbol. GSB 12V-30: Set the mode selector switch (4) to the "drilling" symbol. Screwdriving GSR 12V-30: Set the torque selector setting ring (3) to the required torque. GSB 12V-30: Set the mode selector switch (4) to the "screw- driving" symbol. Set the torque selector setting ring (3) to the required torque. Impact drilling GSB 12V-30: Set the mode selector switch (4) to the "impact drilling" symbol. Preselecting the Torque The torque presetting ring (3) can be used to preselect the required torque in 20 stages. When the correct setting is used, the application tool will be stopped when the screw is driven flush into the material or once the set torque has been reached. In position the overload clutch is deactivated, e.g. for drilling. When unscrewing screws, you can select a higher setting or set the tool to the symbol. Bosch Power Tools 1 609 92A 5AW | (09.08.2019)10 | English Mechanical gear selection u Only operate the gear selector (5) when the power tool is not in use. You can preselect two speed ranges with the gear selector (5). Gear I: Low speed range; for screwdriving or working with a large drilling diameter. Gear II: High speed range; for working with a small drilling diameter. If the gear selector switch (5) cannot be pushed all the way, turn the tool holder (1) with the application tool slightly. Switching on/off To start the power tool, press and hold the on/off switch (10). The lamp (12) lights up when the on/off switch (10) is lightly or fully pressed, meaning that the work area is illuminated in poor lighting conditions. To switch off the power tool, release the on/off switch (10). Adjusting the Speed You can adjust the speed of the power tool when it is on by pressing in the on/off switch (10) to varying extents. A light pressure on the on/off switch (10) results in a low ro- tational speed. Increased pressure on the switch causes an increase in speed. Setting the speed/impact rate (GSB 12V-30) You can adjust the speed/impact rate of the power tool when it is on by pressing in the on/off switch (10) to varying ex- tents. Applying light pressure to the on/off switch (10) results in a low rotational speed/impact rate. Applying increasing pres- sure to the switch increases the speed/impact rate. Fully automatic spindle lock (Auto-Lock) The drill spindle, and therefore the tool holder, are locked when the on/off switch (10) is not pressed. This allows screws to be driven in even when the battery is discharged and enables the power tool to be used as a screwdriver. Run-out brake Upon releasing the on/off switch (10), the drill chuck is slowed down, which prevents the application tool from con- tinuing to rotate. When driving in screws, you should therefore only release the on/off switch (10) once the screw has been inserted flush into the workpiece. This way, the head of screw will not penetrate the workpiece. Battery charge-control indicator When the on/off switch (10) is pressed in halfway or com- pletely, the battery charge-control indicator (11) indicates the charge condition of the battery for several seconds. The indicator consists of three green LEDs. LED Capacity Continuous lighting 3 x green ≥2/3 Continuous lighting 2 x green ≥1/3 Continuous lighting 1 x green <1/3 Flashing light 1 x green Reserve Temperature-dependent overload protection In normal conditions of use, the power tool cannot be over- loaded. In the event of heaving loading or the temperature rising/falling outside the permitted battery temperature range, the speed will be reduced. The power tool will not run at full speed again until the permitted battery temperature has been reached. Practical advice u Only apply the power tool to the screw when the tool is switched off. Rotating application tools can slip off. After working at a low speed for an extended period, you should operate the power tool at the maximum speed for ap- proximately three minutes without load to cool it down. When drilling into metal, only use sharpened HSS drills (HSS = high-speed steel) which are in perfect condition. The Bosch accessory range guarantees appropriate quality. Before screwing larger, longer screws into hard materials, it is advisable to pre-drill a pilot hole with the core diameter of the thread to approx. 2/3 of the screw length. Maintenance and Service Maintenance and Cleaning u Remove the battery from the power tool before carry- ing out work on the power tool (e.g. maintenance, changing tool, etc.). The battery should also be re- moved for transport and storage. There is risk of injury from unintentionally pressing the on/off switch. u To ensure safe and efficient operation, always keep the power tool and the ventilation slots clean. After-Sales Service and Application Service Our after-sales service responds to your questions concern- ing maintenance and repair of your product as well as spare parts. You can find explosion drawings and information on spare parts at: www.bosch-pt.com The Bosch product use advice team will be happy to help you with any questions about our products and their accessor- ies. In all correspondence and spare parts orders, please always include the 10‑digit article number given on the nameplate of the product. Cambodia Robert Bosch (Cambodia) Co., Ltd Unit 8BC, GT Tower, 08th Floor, Street 169, Czechoslovakia Blvd, Sangkat Veal Vong Khan 7 Makara, Phnom Penh VAT TIN: 100 169 511 1 609 92A 5AW | (09.08.2019) Bosch Power ToolsEnglish | 11 Tel.: +855 23 900 685 Tel.: +855 23 900 660 www.bosch.com.kh People’s Republic of China China Mainland Bosch Power Tool (China) Co. Ltd. Bosch Service Center 567, Bin Kang Road Bin Kang District Hangzhou, Zhejiang Province China 310052 Tel.: (0571) 8887 5566 / 5588 Fax: (0571) 8887 6688 x 5566# / 5588# E-Mail: bsc.hz@cn.bosch.com www.bosch-pt.com.cn HK and Macau Special Administrative Regions Robert Bosch Co. Ltd. Flat B, 2/F, Yeung Yiu Chung No. 6 Industrial Building, 19 Cheung Shun Street Cheung Sha Wan Kowloon, Hong Kong Customer Service Hotline: +852 2101 0235 Fax: +852 2590 9762 E-Mail: info@hk.bosch.com www.bosch-pt.com.hk India Bosch Service Center 69, Habibullah Road, (Next to PSBB School), T. Nagar Chennai–600077 Phone: (044) 64561816 Bosch Service Center 18, Community Center Phase 1, Mayapuri New Delhi–110064 Phone: (011) 43166190 Indonesia PT Robert Bosch Palma Tower 10th Floor Jalan RA Kartini II-S Kaveling 6 Pondok Pinang, Kebayoran Lama Jakarta Selatan 12310 Tel.: (21) 3005-5800 www.bosch-pt.co.id Malaysia Robert Bosch Sdn. Bhd.(220975-V) PT/SMY No. 8A, Jalan 13/6 46200 Petaling Jaya Selangor Tel.: (03) 79663194 Toll-Free: 1800 880188 Fax: (03) 79583838 E-Mail: kiathoe.chong@my.bosch.com www.bosch-pt.com.my Pakistan Robert Bosch Middle East FZE – Pakistan Liaison Office 2nd Floor Plaza # 10, CCA Block, DHA Phase 5 Lahore, 54810 Phone: +92(303)4444311 Email: Faisal.Khan@bosch.com Philippines Robert Bosch, Inc. 28th Floor Fort Legend Towers, 3rd Avenue corner 31st Street, Fort Bonifacio, Global City, 1634 Taguig City Tel.: (632) 8703871 Fax: (632) 8703870 www.bosch-pt.com.ph Singapore Powerwell Service Centre Ptd Ltd Bosch Authorised Service Centre (Power Tools) 4012 Ang Mo Kio Ave 10, #01-02 TECHplace Singapore 569628 Tel.: 6452 1770 Fax: 6452 1760 E-Mail: ask@powerwellsc.com www.powerwellsc.com www.bosch-pt.com.sg Thailand Robert Bosch Ltd. FYI Center Tower 1, 5th Floor, 2525 Rama IV Road, Klongtoei, Bangkok 10110 Tel.: 02 0128888 Fax: 02 0645802 www.bosch.co.th Bosch Service – Training Centre La Salle Tower Ground Floor Unit No.2 10/11 La Salle Moo 16 Srinakharin Road Bangkaew, Bang Plee Samutprakarn 10540 Tel.: 02 7587555 Fax: 02 7587525 Vietnam Branch of Bosch Vietnam Co., Ltd in HCMC 14th floor, Deutsches Haus, 33 Le Duan Ben Nghe Ward, District 1, Ho Chi Minh City Tel.: (028) 6258 3690 Fax: (028) 6258 3692 - 6258 3694 Hotline: (028) 6250 8555 Email: tuvankhachhang-pt@vn.bosch.com www.bosch-pt.com.vn Bahrain EA Juffali and Brothers for Technical Equipment Company. Kingdom of Bahrain, Al Aker - Block 0624 - Road 2403 - Building 0055D Phone: +97317704537 Fax: +973177045257 Email: h.berjas@eajb.com.sa Bosch Power Tools 1 609 92A 5AW | (09.08.2019)12 | English Egypt RBEG-LLC 22 Kamal Eldin Hussein Sheraton Heliopolis 11799 Cairo E-mail: boschegypt.powertools@eg.bosch.com Iran Robert Bosch Iran 3rd Floor, No 3, Maadiran Building Aftab St., Khodami St., Vanak Sq. Tehran 1994834571 Phone: +9821- 86092057 Iraq Sahba Technology Group Al Muthana airport road Baghdad Phone Bagdad: +964 (0) 7 901 930366 Phone Dubai: +971 (0) 4 422 1898 Email: duraid@sahbatechnology.com Jordan Roots Arabia – Jordan Al-Hurriyah Street, Al-Muqabalein Amman 11623, Jordan P.O. Box: 110068 Tel. : +962 6 4398990 E-mail: bosch@rootsjordan.com Kuwait Shuwaikh Industrial Area, Block 1, Plot 16, Street 3rd P.O. Box 164 – Safat 13002 Phone: +965 - 2496 88 88 Fax: +965 - 2481 08 79 E-mail: josephkr@aaalmutawa.com Lebanon Tehini Hana & Co. S.A.R.L. P.O. Box 90-449 Jdeideh 1202 2040 Dora-Beirut Phone: +9611255211 Email: service-pt@tehini-hana.com Libya El Naser for Workshop Tools Swanee Road, Alfalah Area Tripoli Phone: +218 21 4811184 Oman Malatan Trading & Contracting LLC P.O. Box 131, Ruwi, Muscat Postal Code: 112, Sultanate of Oman Phone: +968 2479 4035/4089/4901 Mob: +968-91315465 Fax: +968 2479 4058 E-Mail: sudhirkumar@malatan.net Qatar International Construction Solutions W L L P. O. Box 51, Doha Phone: +974 40065458 Fax: +974 4453 8585 Email: csd@icsdoha.com Saudi Arabia Juffali Technical Equipment Co. (JTECO) P.O.Box: 1049 – Jeddah 21431 – KSA Jeddah: 00966(0)126920770 – Ext433 Riyadh: 00966(0)114093976 – Ext-30/34/39 Dammam: 00966(0)138339565 E-mail: M.Zreik@eajb.com.sa Syria Dallal Establishment for Power Tools Damascus. Baramkeh street - Ibn Amer street, Phone: +963112241006 or 009631122414009 Mobile: 00963991141005 Email: rita.dallal@hotmail.com United Arab Emirates Central Motors & Equipment, P.O. Box 26255, Dubai Dubai: 00971(0)43090920/3090930 Abu Dhabi: 00971(0)24017745 Sharjah: 00971(0)65932777 Al Ain: 00971(0)37157419 E- Mail: Mallappa.Madari@centralmotors.ae Yemen Abu Alrejal Trading Corporation P.O. Box : 17024 , Zubeiry St. Sana'a, Yemen Tel: +967-1-20 20 10 Fax: +967-1-47 19 17 E-mail: tech-tools@abualrejal.com/yahya@abualrejal.com Ethiopia Forever plc Kebele 2,754, BP 4806, Addis Ababa Phone: +251 111 560 600 Email: foreverplc@ethionet.et Ghana Robert Bosch Ghana Limited 21 Kofi Annan Road Airport Residential Area Accra Tel. +233(0)302794616 Kenya Robert Bosch East Africa Ltd Mpaka Road P.O. Box 856 00606 Nairobi Nigeria Robert Bosch Nigeria Ltd. 52–54 Isaac John Street P.O. Box GRA Ikeja – Lagos Tanzania Diesel & Autoelectric Service Ltd. 117 Nyerere Rd., P.O. Box 70839 Vingunguti 12109, Dar Es Salaam Phone: +255 222 861 793/794 1 609 92A 5AW | (09.08.2019) Bosch Power ToolsFrançais | 13 Australia, New Zealand and Pacific Islands Robert Bosch Australia Pty. Ltd. Power Tools Locked Bag 66 Clayton South VIC 3169 Customer Contact Center Inside Australia: Phone: (01300) 307044 Fax: (01300) 307045 Inside New Zealand: Phone: (0800) 543353 Fax: (0800) 428570 Outside AU and NZ: Phone: +61 3 95415555 www.bosch-pt.com.au www.bosch-pt.co.nz Republic of South Africa Customer service Hotline: (011) 6519600 Gauteng – BSC Service Centre 35 Roper Street, New Centre Johannesburg Tel.: (011) 4939375 Fax: (011) 4930126 E-Mail: bsctools@icon.co.za KZN – BSC Service Centre Unit E, Almar Centre 143 Crompton Street Pinetown Tel.: (031) 7012120 Fax: (031) 7012446 E-Mail: bsc.dur@za.bosch.com Western Cape – BSC Service Centre Democracy Way, Prosperity Park Milnerton Tel.: (021) 5512577 Fax: (021) 5513223 E-Mail: bsc@zsd.co.za Bosch Headquarters Midrand, Gauteng Tel.: (011) 6519600 Fax: (011) 6519880 E-Mail: rbsa-hq.pts@za.bosch.com Armenia, Azerbaijan, Georgia Robert Bosch Ltd. David Agmashenebeli ave. 61 0102 Tbilisi, Georgia Tel. +995322510073 www.bosch.com Kyrgyzstan, Mongolia, Tajikistan, Turkmenistan, Uzbekistan TOO “Robert Bosch” Power Tools, After Sales Service Muratbaev Ave., 180 050012, Almaty, Kazakhstan Service Email: service.pt.ka@bosch.com Official Website: www.bosch.com, www.bosch-pt.com Transport The contained lithium-ion batteries are subject to the Dan- gerous Goods Legislation requirements. The batteries are suitable for road-transport by the user without further re- strictions. When shipping by third parties (e.g.: by air transport or for- warding agency), special requirements on packaging and la- belling must be observed. For preparation of the item being shipped, consulting an expert for hazardous material is re- quired. Dispatch battery packs only when the housing is undam- aged. Tape or mask off open contacts and pack up the bat- tery in such a manner that it cannot move around in the packaging. Please also observe the possibility of more de- tailed national regulations. Disposal Power tools, rechargeable batteries, accessor- ies and packaging should be sorted for environ- mental-friendly recycling. Do not dispose of power tools and batteries/re- chargeable batteries into household waste! Battery packs/batteries: Li-ion: Please observe the notes in the section on transport (see "Transport", page13). Français Consignes de sécurité Avertissements de sécurité généraux pour l’outil électrique AVERTISSE- MENT Lire tous les avertissements de sé- curité, les instructions, les illustra- tions et les spécifications fournis avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instruc- tions pour pouvoir s'y reporter ultérieurement. Le terme "outil électrique" dans les avertissements fait réfé- rence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil électrique fonctionnant sur batterie (sans cordon d’alimentation). Sécurité de la zone de travail u Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux ac- cidents. Bosch Power Tools 1 609 92A 5AW | (09.08.2019)14 | Français u Ne pas faire fonctionner les outils électriques en at- mosphère explosive, par exemple en présence de li- quides inflammables, de gaz ou de poussières. Les ou- tils électriques produisent des étincelles qui peuvent en- flammer les poussières ou les fumées. u Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil électrique. Les distractions peuvent vous faire perdre le contrôle de l’ou- til. Sécurité électrique u Il faut que les fiches de l’outil électrique soient adap- tées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique. u Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cui- sinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. u Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d‘eau à l’intérieur d’un outil électrique augmente le risque de choc élec- trique. u Ne pas maltraiter le cordon. Ne jamais utiliser le cor- don pour porter, tirer ou débrancher l’outil électrique. Maintenir le cordon à l’écart de la chaleur, du lubri- fiant, des arêtes vives ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. u Lorsqu’on utilise un outil électrique à l’extérieur, utili- ser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. u Si l'usage d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation proté- gée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc élec- trique. Sécurité des personnes u Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l’outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l’emprise de drogues, de l’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil électrique peut entraîner des blessures graves. u Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que les masques contre les poussières, les chaussures de sécuri- té antidérapantes, les casques ou les protections audi- tives utilisés pour les conditions appropriées réduisent les blessures. u Éviter tout démarrage intempestif. S’assurer que l’in- terrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ra- masser ou de le porter. Porter les outils électriques en ayant le doigt sur l’interrupteur ou brancher des outils électriques dont l’interrupteur est en position marche est source d’accidents. u Retirer toute clé de réglage avant de mettre l’outil électrique en marche. Une clé laissée fixée sur une par- tie tournante de l’outil électrique peut donner lieu à des blessures. u Ne pas se précipiter. Garder une position et un équi- libre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil électrique dans des situations inatten- dues. u S’habiller de manière adaptée. Ne pas porter de vête- ments amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. u Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correc- tement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. u Rester vigilant et ne pas négliger les principes de sé- curité de l'outil sous prétexte que vous avez l'habitude de l'utiliser. Une fraction de seconde d'inattention peut provoquer une blessure grave. Utilisation et entretien de l’outil électrique u Ne pas forcer l’outil électrique. Utiliser l’outil élec- trique adapté à votre application. L’outil électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit. u Ne pas utiliser l’outil électrique si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et in- versement. Tout outil électrique qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le ré- parer. u Débrancher la fiche de la source d’alimentation et/ou enlever le bloc de batteries, s'il est amovible, avant tout réglage, changement d’accessoires ou avant de ranger l’outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil électrique. u Conserver les outils électriques à l’arrêt hors de la portée des enfants et ne pas permettre à des per- sonnes ne connaissant pas l’outil électrique ou les pré- sentes instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d’utilisateurs novices. u Observer la maintenance des outils électriques et des accessoires. Vérifier qu’il n’y a pas de mauvais aligne- ment ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil électrique. En cas de dom- mages, faire réparer l’outil électrique avant de l’utili- 1 609 92A 5AW | (09.08.2019) Bosch Power ToolsFrançais | 15 ser. De nombreux accidents sont dus à des outils élec- triques mal entretenus. u Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement en- tretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. u Utiliser l’outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réali- ser. L’utilisation de l’outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situa- tions dangereuses. u Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d'huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l'outil dans les situations in- attendues. Utilisation des outils fonctionnant sur batteries et précautions d’emploi u Ne recharger qu’avec le chargeur spécifié par le fabri- cant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu’il est utilisé avec un autre type de bloc de batteries. u N’utiliser les outils électriques qu’avec des blocs de batteries spécifiquement désignés. L’utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu. u Lorsqu’un bloc de batteries n’est pas utilisé, le mainte- nir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le court- circuitage des bornes d’une batterie entre elles peut cau- ser des brûlures ou un feu. u Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures. u Ne pas utiliser un bloc de batteries ou un outil fonc- tionnant sur batteries qui a été endommagé ou modi- fié. Les batteries endommagées ou modifiées peuvent avoir un comportement imprévisible provoquant un feu, une explosion ou un risque de blessure. u Ne pas exposer un bloc de batteries ou un outil fonc- tionnant sur batteries au feu ou à une température ex- cessive. Une exposition au feu ou à une température su- périeure à 130°C peut provoquer une explosion. u Suivre toutes les instructions de charge et ne pas charger le bloc de batteries ou l'outil fonctionnant sur batteries hors de la plage de températures spécifiée dans les instructions. Un chargement incorrect ou à des températures hors de la plage spécifiée de températures peut endommager la batterie et augmenter le risque de feu. Maintenance et entretien u Faire entretenir l’outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assure le maintien de la sécurité de l’ou- til électrique. u Ne jamais effectuer d'opération d'entretien sur des blocs de batteries endommagés. Il convient que l'entre- tien des blocs de batteries ne soit effectué que par le fa- bricant ou les fournisseurs de service autorisés. Consignes de sécurité pour perceuses et visseuses Instructions de sécurité pour toutes les opérations u Porter des protecteurs d’oreille lors de l’utilisation de la perceuse à percussion.Porter des protecteurs d’oreille lors de l’utilisation de la perceuse à percussion. u Tenir l'outil électrique par les surfaces de préhension isolées, au cours des opérations pendant lesquelles l’accessoire de coupe ou les fixations peut être en contact avec un câblage caché. Un accessoire de coupe ou les fixations en contact avec un fil "sous tension" peut "mettre sous tension" les parties métalliques exposées de l'outil électrique et provoquer un choc électrique chez l'opérateur. Instructions de sécurité pour l’utilisation de forets longs u Ne jamais utiliser à une vitesse supérieure à la vitesse assignée maximale du foret. À des vitesses supérieures, le foret est susceptible de se plier s’il peut tourner libre- ment sans être en contact avec la pièce à usiner, ce qui provoque des blessures. u Toujours commencer à percer à faible vitesse et en mettant l’embout du foret en contact avec la pièce à usiner. À des vitesses supérieures, le foret est suscep- tible de se plier s’il peut tourner librement sans être en contact avec la pièce à usiner, ce qui provoque des bles- sures. u Appliquer une pression uniquement sur le foret et ne pas appliquer de pression excessive. Les forets peuvent se plier, ce qui peut provoquer leur casse ou une perte de contrôle, et donc des blessures. Consignes de sécurité additionnelles u Maintenez bien l'outil électroportatif en place. Lors du serrage ou du desserrage des vis, des couples de réaction élevés peuvent survenir en peu de temps. u Bloquez la pièce à travailler. Une pièce à travailler ser- rée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que quand elle est te- nue avec une main. u Utilisez un détecteur approprié pour vérifier s’il n’y a pas de conduites cachées ou contactez votre société de distribution d’eau locale. Tout contact avec des câbles électriques peut provoquer un incendie ou un choc électrique. Tout endommagement d’une conduite de gaz Bosch Power Tools 1 609 92A 5AW | (09.08.2019)16 | Français peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels. u Avant de poser l’outil électroportatif, attendez que ce- lui‑ci soit complètement à l’arrêt. L’outil risque de se coincer, ce qui entraînerait une perte de contrôle de l’ou- til électroportatif. u Si l’accu est endommagé ou utilisé de manière non conforme, des vapeurs peuvent s’échapper. L’accu peut brûler ou exploser. Ventilez le local et consultez un médecin en cas de malaise. Les vapeurs peuvent entraî- ner des irritations des voies respiratoires. u N’ouvrez pas l’accu. Risque de court-circuit.u Les objets pointus comme un clou ou un tournevis et le fait d’exercer une force extérieure sur le boîtier risque d’endommager l’accu. Il peut en résulter un court-circuit interne et l’accu risque de s’enflammer, de dégager des fumées, d’exploser ou de surchauffer. u N’utilisez l’accu qu’avec des produits du fabricant. Tout risque de surcharge dangereuse sera alors exclu. Conservez la batterie à l’abri de la chaleur, en la protégeant p. ex. de l'ensoleillement direct, du feu, de la saleté, de l’eau et de l’humidité. Il existe un risque d'explosion et de courts-circuits. u Arrêtez immédiatement l’outil électroportatif dès que l’accessoire se bloque. Attendez-vous à des couples de réaction importants causant des rebonds. L’acces- soire se bloque quand il reste coincé dans la pièce ou quand l’outil électroportatif est en surcharge. Description des prestations et du produit Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut pro- voquer un choc électrique, un incendie et/ou entraîner de graves blessures. Référez-vous aux illustrations qui se trouvent à l’avant de la notice d’utilisation. Utilisation conforme L’outil électroportatif est conçu pour le vissage et le dévis- sage de vis ainsi que pour le perçage dans le bois, le métal, la céramique et les matières plastiques. La perceuse-visseuse GSB est également conçue pour le perçage à percussion dans la brique. Éléments constitutifs La numérotation des éléments de l’appareil se réfère à la re- présentation de l’outil électroportatif sur la page graphique. (1) Porte-outil (2) Mandrin automatique (3) Bague de présélection de couple (4) Sélecteur de mode (seulement GSB 12V-30) (5) Sélecteur de vitesse (6) Sélecteur de sens de rotation (7) Touche de déverrouillage d’accu

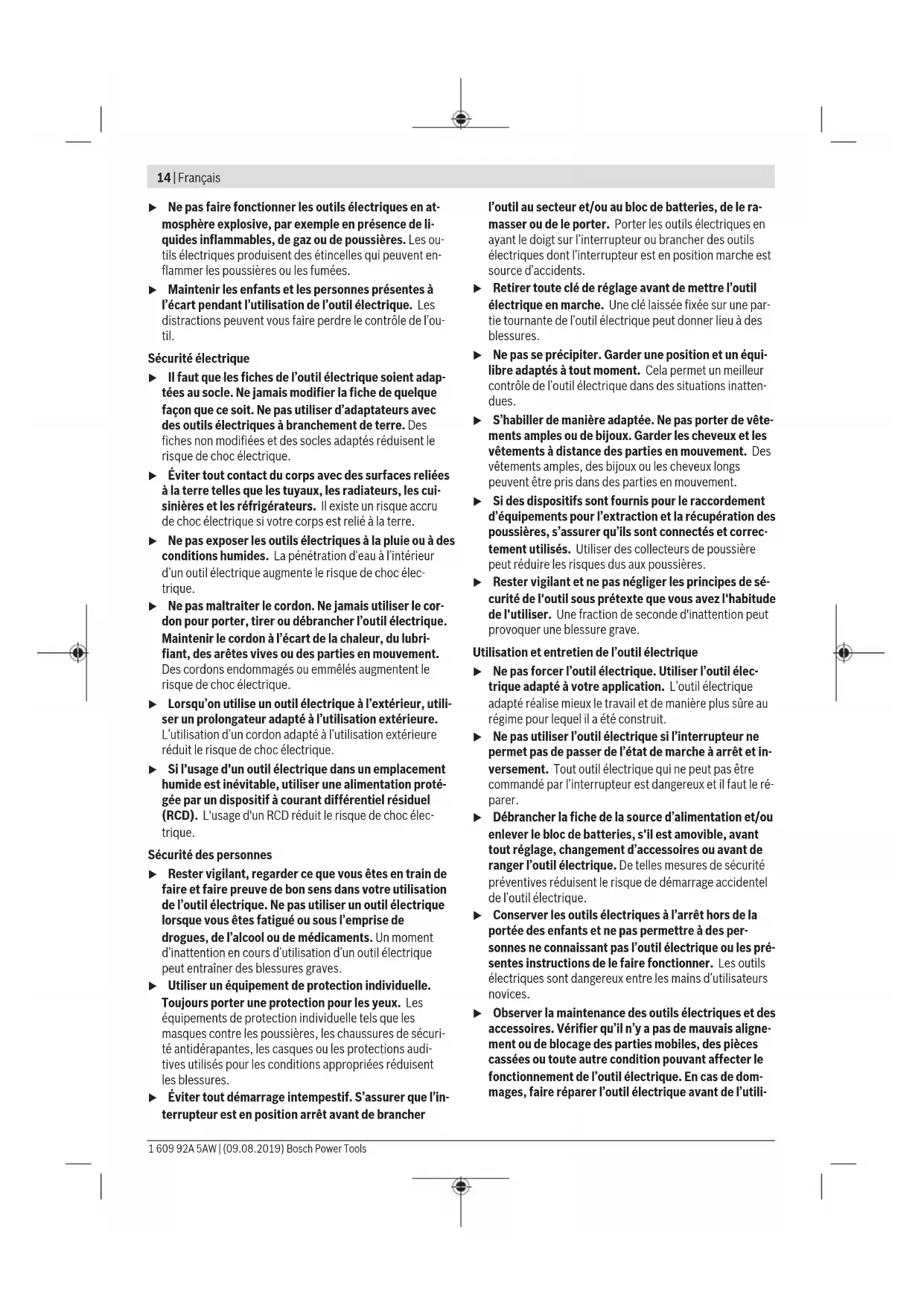

(9) Poignée (surface de préhension isolée) (10) Interrupteur Marche/Arrêt (11) Indicateur d’état de charge de l’accu (12) Éclairage «PowerLight» (13) Embout de vissage

Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre gamme d’accessoires. Caractéristiques techniques Visseuse sans fil GSR 12V-30 GSB 12V-30 Référence 3601JG90.. 3601JG91.. Tension nominale V= 12 12 Régime à vide – 1re vitesse tr/min 0 – 420 0 – 420 – 2e vitesse tr/min 0 – 1 600 0 – 1 600 Fréquence de frappe – 0 – 24 000 Couple de vissage maxi (dur/tendre) selon ISO5393 Nm 30/18

et pour le stockage °C -20... +50 -20... +50 Accus recommandés GBA 12V.. GBA 12V.. Chargeurs recommandés GAL 12... GAX 18... GAL 12... GAX 18... A) Dépend de l’accu utilisé B) Performances réduites à des températures <0°C Montage u Retirez l’accu de l’appareil électroportatif avant toute intervention (opérations d’entretien/de maintenance, changement d’accessoire, etc.) ainsi que lors de son transport et rangement. Il y a sinon risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/ Arrêt. Retrait de l’accu (voir figure A) u N’utilisez que les chargeurs indiqués dans les Caracté- ristiques techniques. Ils sont les seuls à être adaptés à l’accu Lithium-Ion de votre outil électroportatif. Remarque: L’accu est fourni partiellement chargé. Pour que l’accu soit pleinement performant, chargez-le complètement dans le chargeur avant la première utilisation. L’accu Lithium-ion peut être rechargé à tout moment, sans que sa durée de vie n’en soit réduite. Le fait d’interrompre le processus de charge n’endommage pas l’accu. L’accu Lithium-Ion est protégé contre une décharge com- plète par "Electronic Cell Protection (ECP)" (l’électronique de protection des cellules). Quand l’accu est déchargé, un circuit de protection désactive automatiquement l’aspirateur sans-fil. u Après l’arrêt automatique de l’outil électroportatif, n’appuyez plus sur l’interrupteur Marche/Arrêt. L’accu pourrait être endommagé. Pour sortir l’accu (8), appuyez sur les touches de déver- rouillage (7) et retirez l’accu en tirant vers le bas. Ne forcez pas. Respectez les indications concernant l’élimination. Changement d’accessoire (voir figure B) Lorsque l’interrupteur Marche/Arrêt (10) n’est pas actionné, la broche de perçage est bloquée. Cela permet de changer facilement et rapidement l’accessoire de travail qui se trouve dans le mandrin. Ouvrez le mandrin automatique (2) en le tournant dans le sens ➊ jusqu’à ce que l’accessoire puisse être inséré. Insé- rez l’accessoire de travail. Tournez fermement à la main la bague du mandrin automa- tique (2) dans le sens ➋. Sur la GSB, un clic est alors au- dible. Le mandrin se verrouille automatiquement. Le mandrin se déverrouille lorsque la douille est tournée en sens inverse afin d’enlever l’accessoire. Aspiration de poussières/de copeaux Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nui- sibles à la santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l’utilisateur ou de personnes se trou- vant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lazure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées. – Veillez à bien aérer la zone de travail. – Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2. Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays. u Évitez toute accumulation de poussières sur le lieu de travail. Les poussières peuvent facilement s’enflammer. Mise en marche Mise en marche Montage de l’accu Remarque : L’utilisation d’accus non conçus pour votre outil électroportatif peut entraîner des dysfonctionnements ou endommager l’outil électroportatif. Mettez le sélecteur de sens de rotation (6) en position mé- diane pour éviter toute mise en marche non-intentionnelle. Montez l’accu chargé (8) dans la poignée jusqu’à ce qu’il s’encliquette de façon perceptible et affleure avec la poi- gnée. Sélection du sens de rotation (voir figure C) Le sélecteur de sens de rotation (6) permet d’inverser le sens de rotation de l’outil électroportatif. Cela n’est toutefois pas possible lorsqu’on appuie sur l’interrupteur Marche/Ar- rêt(10). Rotation droite: Pour percer et visser, poussez le sélecteur de sens de rotation (6) à fond vers la gauche. Bosch Power Tools 1 609 92A 5AW | (09.08.2019)18 | Français Rotation gauche: Pour desserrer ou dévisser des vis et des écrous, actionnez le sélecteur de sens de rotation (6) à fond vers la droite. Sélection du mode de fonctionnement Perçage GSR 12V-30 : Positionnez la bague de présélection de couple (3) sur le symbole « Perçage ». GSB 12V-30 : Placez le sélecteur de mode (4) sur le symbole « Perçage ». Vissage GSR 12V-30 : Réglez le couple souhaité avec la bague de pré- sélection de couple (3). GSB 12V-30 : Placez le sélecteur de mode (4) sur le symbole « Vissage ». Réglez le couple souhaité avec la bague de pré- sélection de couple (3). Perçage à percussion GSB 12V-30 : Placez le sélecteur de mode (4) sur le symbole « Perçage à percussion ». Présélection du couple La bague de présélection de couple (3) permet de prérégler le couple dans 20 positions. En cas de réglage correct, l’ac- cessoire de travail s’immobilise dès que la vis arrive au ras de la surface ou que le couple présélectionné est atteint. Dans la position , le limiteur de couple est désactivé, par ex. pour le perçage. Pour dévisser les vis, choisissez éventuellement un réglage plus élevé ou réglez le sélecteur de mode sur le symbole . Sélection mécanique de la vitesse u N’actionnez le sélecteur de vitesse (5) que quand l’ou- til électroportatif est à l’arrêt. Le sélecteur de vitesse (5) permet de présélectionner 2 plages de vitesse de rotation. Vitesse I : Plage de basses vitesses ; pour le vissage ou pour les grands diamètres de perçage. Vitesse II : Plage de hautes vitesses ; pour les petits diamètres de per- çage. S’il n’est pas possible de pousser le sélecteur de vitesse (5) jusqu’en butée, tournez légèrement le porte-outil (1) avec l’accessoire de travail. Mise en marche/arrêt Pour mettre en marche l’outil électroportatif, actionnez l’in- terrupteur Marche/Arrêt (10) et maintenez-le actionné. La lampe (12) s’allume dès que l’interrupteur Marche/Arrêt (10) est actionné. Elle permet d’éclairer la zone de travail lorsque la luminosité est mauvaise. Pour arrêter l’outil électroportatif, relâchez l’interrupteur Marche/Arrêt (10). Réglage de la vitesse de rotation Il est possible de faire varier en continu la vitesse de rotation de l’outil électroportatif en exerçant plus ou moins de pres- sion sur l’interrupteur Marche/Arrêt (10). Une légère pression sur l’interrupteur Marche/Arrêt (10) produit une faible vitesse de rotation. Plus l’on exerce de pression, plus la vitesse de rotation augmente. Réglage de la vitesse de rotation/fréquence de frappe (GSB 12V-30) Vous pouvez faire varier en continu la vitesse de rotation / la fréquence de frappe de l’outil électroportatif en jouant sur la pression exercée sur l’interrupteur Marche/Arrêt (10). Légère pression sur l’interrupteur Marche/Arrêt (10) = faible vitesse de rotation/fréquence de frappe. Plus la pression augmente, plus la vitesse de rotation/la fréquence de frappe est élevée. Blocage automatique de la broche (Auto-Lock) Quand l’interrupteur Marche/Arrêt (10) n’est pas actionné, la broche de perçage et donc le porte-outil sont bloqués. Ceci permet de visser des vis même quand l’accu est déchar- gé, autrement dit de se servir de l’outil électroportatif comme d’un tournevis à main. Frein d’arrêt immédiat Dès qu’on relâche l’interrupteur Marche/Arrêt (10), le man- drin de perçage est freiné afin d’empêcher le ralentissement par inertie de l’accessoire de travail. Lors du serrage de vis, ne relâchez l’interrupteur Marche/Ar- rêt (10) que lorsque la vis est encastrée dans la pièce à tra- vailler. Ceci prévient l’enfoncement de la vis dans la pièce à travailler. Indicateur d’état de charge de l’accu L’indicateur de niveau de charge de l’accu (11) indique pen- dant quelques secondes l’état de charge de l’accu lorsque l’on enfonce complètement ou à moitié l’interrupteur Marche/Arrêt (10). Il consiste en 3 LED vertes. LED Capacité 3 LED allumées en vert ≥ 2/3 2 LED allumées en vert ≥ 1/3 1 LED allumée en vert < 1/3 1 LED clignotant en vert Réserve Protection contre les surcharges en cas de surchauffe Si l’outil électroportatif est utilisé de manière conforme, tout risque de surcharge est exclu. En cas de trop forte sollicita- tion de l’outil ou de surchauffe de l’accu, la vitesse de rota- tion de l’outil électroportatif est réduite. L’outil électroporta- tif se remet à fonctionner à pleine vitesse dès que la tempé- rature de l’accu repasse dans la plage des températures ad- missibles. 1 609 92A 5AW | (09.08.2019) Bosch Power ToolsFrançais | 19 Instructions d’utilisation u Ne positionnez l’outil électroportatif sur la vis que lorsqu’il est arrêté. Un accessoire en rotation risque de glisser. Après avoir travaillé à une petite vitesse pendant une pé- riode relativement longue, faites tourner l’outil électroporta- tif à vide au régime maximal pendant une durée de 3minutes environ afin de le laisser refroidir. Lorsque vous percez du métal, n’utilisez que des forets HSS (HSS=acier à coupe rapide haute performance) sans défauts et affûtés. La gamme d’accessoires Bosch vous assure la qualité nécessaire. Avant de visser des vis de gros diamètre ou très longues dans des matériaux durs, il est recommandé d’effectuer un préperçage au diamètre intérieur de filetage sur approxima- tivement les 2/3 de la longueur de la vis. Entretien et Service après‑vente Nettoyage et entretien u Retirez l’accu de l’appareil électroportatif avant toute intervention (opérations d’entretien/de maintenance, changement d’accessoire, etc.) ainsi que lors de son transport et rangement. Il y a sinon risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/ Arrêt. u Tenez toujours propres l’outil électroportatif ainsi que les fentes de ventilation afin d’obtenir un travail im- peccable et sûr. Service après-vente et conseil utilisateurs Notre Service après-vente répond à vos questions concer- nant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des infor- mations sur les pièces de rechange sur le site : www.bosch- pt.com L’équipe de conseil utilisateurs Bosch se tient à votre dispo- sition pour répondre à vos questions concernant nos pro- duits et leurs accessoires. Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la réfé- rence à 10chiffres figurant sur l’étiquette signalétique du produit. Algérie Siestal Zone Industrielle Ihaddaden 06000 Bejaia Tel. : +213 (0) 982 400 991/2 Fax : +213 (0) 3 420 1569 E-Mail : sav@siestal-dz.com Maroc Robert Bosch Morocco SARL 53, Rue Lieutenant Mahroud Mohamed 20300 Casablanca Tel.: +212529314327 E-Mail : sav.outillage@ma.bosch.com Tunisie Robert Bosch Tunisie SARL 7 Rue Ibn Battouta Z.I. Saint Gobain Mégrine Riadh 2014 Ben Arous Tél.: +216 71 427 496/879 Fax: +216 71 428 621 E-Mail: sav.outillage@tn.bosch.com Côte d’Ivoire Rimco
