GSB 12V30 Professional - 电钻 BOSCH - 免费用户手册

产品类型	充电式冲击电钻/起子
品牌	Bosch
型号	GSB 12V30 Professional
额定电压	12 V
空载转速（1档）	0 – 420 转/分钟
空载转速（2档）	0 – 1,600 转/分钟
冲击频率	0 – 24,000 次/分钟
最大拧紧扭矩（硬/软）	30 / 18 Nm（根据ISO 5393）
最大钻孔直径（钢材）	10 毫米
最大钻孔直径（木材）	20 毫米
最大钻孔直径（砖墙）	8 毫米
最大螺丝直径	8 毫米
重量（根据EPTA 01:2014）	1.0 千克
推荐充电温度	0 °C 至 +35 °C
允许使用/储存温度	-20 °C 至 +50 °C
兼容电池	GBA 12V..
兼容充电器	GAL 12..., GAX 18...
夹头类型	自动夹头
工作模式	钻孔、拧螺丝、冲击钻孔
急停制动	是
主轴自动锁定（Auto-Lock）	是
电池电量指示	3 个绿色LED
随机附件	螺丝批头、通用批头夹持器
维护	清洁通风槽
可维修性	博世售后服务，备件请访问 www.bosch-pt.com

常见问题 - GSB 12V30 Professional BOSCH

如何更改博世GSB 12V30 Professional电钻的速度？

要更改速度，请使用设备顶部的速度选择器（5）。在拨动选择器之前，请确保工具完全停止。位置I对应低速（0-420转/分钟）用于拧螺丝或大直径，位置II对应高速（0-1600转/分钟）用于小直径。

如何使用冲击钻孔模式？

冲击钻孔模式仅适用于GSB型号。将模式选择器（4）置于锤子符号位置。此模式适用于砖墙、轻质混凝土或石材钻孔。请确保使用合适的钻头并佩戴听力保护装置。

充电的步骤是什么？

请仅使用推荐的充电器（GAL 12... 或 GAX 18...）。将电池插入充电器直至其卡入到位。电池可随时充电，不会影响其使用寿命。推荐充电环境温度为0 °C至+35 °C。

如何调节拧紧扭矩？

转动扭矩预调环（3）至20个位置之一。数字越大，扭矩越大。当螺丝拧紧或达到所选扭矩时，批头自动停止。对于钻孔，将环置于电钻符号位置（最大扭矩关闭）。

如何改变旋转方向？

使用开关上方的旋转方向选择器（6）。向左推为顺时针旋转（拧螺丝），向右推为逆时针旋转（松螺丝）。仅在未按下启停开关时才能切换方向。

如果电池没电了，我需要拧螺丝怎么办？

GSB 12V30电钻配备了主轴自动锁定（Auto-Lock）功能。即使没有电池，您也可以手动转动夹头，将工具用作手动螺丝刀。此功能有助于拧紧螺丝或进行小范围螺丝作业。

如何解读电池电量指示？

指示灯（11）有3个绿色LED。当您半按或完全按下开关时，LED会短暂亮起：3个LED = 电量 ≥ 2/3；2个LED = ≥ 1/3；1个LED = < 1/3；1个LED闪烁 = 剩余电量。请尽快充电。

钻孔金属应使用什么钻头？

钻孔金属时，请使用锋利无缺陷的HSS钻头（高速钢）。博世配件系列提供所需品质。低速开始并施加均匀压力。

如何清洁和保养电钻？

清洁前请取出电池。定期清洁通风槽以防过热。使用干布或软刷。请勿使用腐蚀性产品。更深入的保养操作请查阅手册。

在哪里可以找到博世GSB 12V30的备件？

备件可从博世售后服务和网站www.bosch-pt.com获得。订购时请提供产品铭牌上的10位编号。您也可以联系授权经销商。

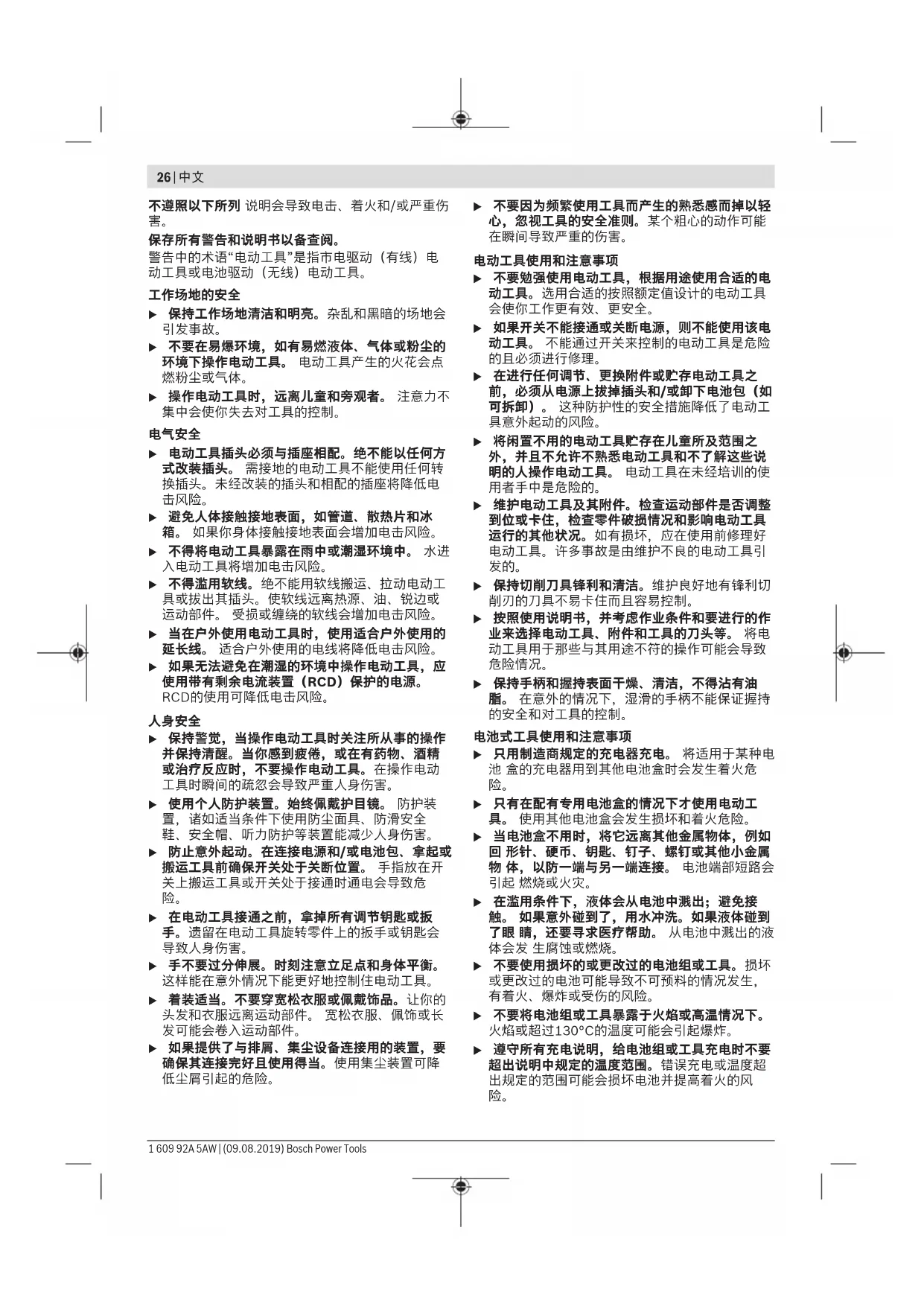

用户手册 GSB 12V30 Professional BOSCH

阅读随电动工具提供的所有安全警告、说明、图示和规定。

不遵照以下所列说明会导致电击、着火和/或严重伤害。

保存所有警告和说明书以备查阅。

警告中的术语“电动工具”是指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

工作场地的安全

保持工作场地清洁和明亮。杂乱和黑暗的场地会引发事故。 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。 操作电动工具时，远离儿童和旁观者。注意力不集中会使你失去对工具的控制。

电气安全

电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将降低电击风险。 避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接触接地表面会增加电击风险 不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击风险。 不得滥用软线。绝不能用软线搬运、拉动电动工具或拔出其插头。使软线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击风险。 当在户外使用电动工具时，使用适合户外使用的延长线。适合户外使用的电线将降低电击风险 如果无法避免在潮湿的环境中操作电动工具，应使用带有剩余电流装置（RCD）保护的电源。RCD的使用可降低电击风险

人身安全

保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。 使用个人防护装置。始终佩戴护目镜。防护装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。 防止意外起动。在连接电源和/或电池包、拿起或搬运工具前确保开关处于关断位置。手指放在开关上搬运工具或开关处于接通时通电会导致危险。 在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 手不要过分伸展。时刻注意立足点和身体平衡。这样能在意外情况下能更好地控制住电动工具。 着装适当。不要穿宽松衣服或佩戴饰品。让你的头发和衣服远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件。 如果提供了与排屑、集尘设备连接用的装置，要确保其连接完好且使用得当。使用集尘装置可降低尘屑引起的危险。

不要因为频繁使用工具而产生的熟悉感而掉以轻心，忽视工具的安全准则。某个粗心的动作可能在瞬间导致严重的伤害。

电动工具使用和注意事项

不要勉强使用电动工具，根据用途使用合适的电动工具。选用合适的按照额定值设计的电动工具会使你工作更有效、更安全。 如果开关不能接通或关断电源，则不能使用该电动工具。不能通过开关来控制的电动工具是危险的且必须进行修理。 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或卸下电池包（如可拆卸）。这种防护性的安全措施降低了电动工具意外起动的风险。 将闲置不用的电动工具贮存在儿童所及范围之外，并且不允许不熟悉电动工具和不了解这些说明的人操作电动工具。电动工具在未经培训的使用者手中是危险的。 维护电动工具及其附件。检查运动部件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，应在使用前修理好电动工具。许多事故是由维护不良的电动工具引发的。 保持切削刀具锋利和清洁。维护良好地有锋利切削刃的刀具不易卡住而且容易控制 按照使用说明书，并考虑作业条件和要进行的作业来选择电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险情况。 保持手柄和握持表面干燥、清洁，不得沾有油脂。在意外的情况下，湿滑的手柄不能保证握持的安全和对工具的控制。

电池式工具使用和注意事项

只用制造商规定的充电器充电。将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。只有在配有专用电池盒的情况下才使用电动工具。使用其他电池盒会发生损坏和着火危险。当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。电池端部短路会引起燃烧或火灾。在滥用条件下，液体会从电池中溅出；避免接触。如果意外碰到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。从电池中溅出的液体会发生腐蚀或燃烧。不要使用损坏的或更改过的电池组或工具。损坏或更改过的电池可能导致不可预料的情况发生，有着火、爆炸或受伤的风险。不要将电池组或工具暴露于火焰或高温情况下。火焰或超过130℃的温度可能会引起爆炸。遵守所有充电说明，给电池组或工具充电时不要超出说明中规定的温度范围。错误充电或温度超出规定的范围可能会损坏电池并提高着火的风险。

维修

由专业维修人员使用相同的备件维修电动工具。这将保证所维修的电动工具的安全。不要对损坏的电池组进行保养。只能由制造商或授权的服务商进行电池组的维护保养。

针对钻机和起子机的安全规章

适用于全部操作的安全说明

带耳罩进行冲击作业。暴露于噪声环境会导致失聪。如果在操作期间，切割工具或者紧固件可能接触暗线，要握住电动工具的绝缘握持面。切割工具一旦接触“带电”导线，可能会使电动工具外露的金属部件“带电”，并使操作员触电。

当使用长钻头时的安全说明

操作时切勿超出钻头的最大额定转速。在较高转速下，如果让钻头在不接触工件的情况下随意旋转，很可能导致其弯折，从而引发人身伤害。务必以低转速开始钻孔，并让钻头尖端与工件接触。在较高转速下，如果让钻头在不接触工件的情况下随意旋转，很可能导致其弯折，从而引发人身伤害。施压时务必与钻头成一直线，且不得施加过大压力。若钻头弯折会导致其损坏或失控，从而引发人身伤害。

其它安全规章

请紧握电动工具。拧紧和拧松螺丝时可能短时出现高反应扭矩。固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。使用合适的侦测装置侦察隐藏的电线，或者向当地的相关单位寻求支援。接触电线可能引起火灾并让操作者触电。损坏了瓦斯管会引起爆炸。如果水管被刺穿了会导致财物损失。等待电动工具完全静止后才能够放下机器。机器上的工具可能在工作中被夹住，而令您无法控制电动工具。如果充电电池损坏或者未按照规定使用，充电电池中会散发出有毒蒸汽。充电电池可能会燃烧或爆炸。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蒸汽会刺激呼吸道。切勿打开充电电池。可能造成短路。

钉子、螺丝刀等尖锐物品或外力作用可能会损坏充电电池。有可能出现内部短路、蓄电池燃烧、发出烟雾、爆炸或过热。只能将此充电电池用在制造商的产品中。这样才能确保充电电池不会过载。

保护充电电池免受高温（例如长期阳光照射）、火焰、脏污、水和湿气的侵害。有爆炸和短路的危险。当工具刀头被夹住时，请立即关闭电动工具。以防反作用力矩导致反弹。当电动工具过载或向待加工工件倾斜时，工具刀头就会卡住。

产品和性能说明

请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。请注意本使用说明书开头部分的图示。

按照规定使用

本电动工具用于拧紧和松开螺栓，以及在木材、金属、陶瓷和塑料上钻孔。此外，GSB型号还可在砖块上进行锤钻。

插图上的机件

机件的编号与电动工具详解图上的编号一致。

(1) 工具夹头 (2) 快速夹头 (3) 扭矩预选调节环 (4) 运行模式选择开关（仅GSB12V-30） (5) 选档开关 (6) 正逆转开关 (7) 充电电池解锁按钮 (8) 充电电池 (9) 手柄（绝缘握柄） (10) 电源开关 (11) 充电电池电量指示灯 (12) "PowerLight"灯 (13) 螺丝批嘴 (14) 通用批头套筒

A）图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。

技术参数

电动螺丝刀	GSR 12V-30 GSB 12V-30
物品代码	3601 JG9 0.. 3601 JG9 1..
额定电压	V= 12 12
空载转速
-第1档	转/分钟	0 - 420 0 - 420
-第2档	转/分钟	0 - 1600 0 - 1600
冲击次数	-0 - 24000

电动螺丝刀 GSR 12V-30 GSB 12V-30
根据ISO 5393,硬拧转/软拧转的最大扭矩	牛米	30/18	A) 30/18
最大钻孔直径
- 砖墙	毫米	-8
- 钢	毫米	10 10
- 木材	毫米	20 20
最大螺栓直径	毫米	88
重量符合EPTA-Procedure 01:2014	千克	0.90 1.0
充电时建议的环境温度	摄氏度	0至+35 0至+35
工作时和存放时允许的环境温度	摄氏度	-20至+50 -20至+50
建议使用的充电电池		GBA 12V..	GBA 12V..
推荐的充电器		GAL 12...	GAL 12...
		GAX 18...	GAX 18...

A）视所使用的充电电池而定 B) 温度低于0摄氏度时功率受限

安装

在电动工具上进行任何维护工作（例如维修、更换工具等），以及搬运、保存电动工具之前，都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。

取出充电电池（参见插图A）

请只使用技术参数中列出的充电器。只有这些充电器才适用于本电动工具上的锂离子电池。

提示：充电电池在交货时只完成部分充电。首次使用电动工具之前，必须先充足充电电池的电量，以确保充电电池的功率。

可以随时为锂离子充电电池充电，不会缩短电池的使用寿命。如果充电过程突然中断，也不会损坏电池。

本锂离子充电电池配备了电池电子保护装置ElectronicCellProtection（ECP），可以防止电池过度放电。卸载充电电池时通过保护回路断开便捷式吸尘器。

电动工具被关闭之后，切勿继续按住起停开关。否则可能会损坏电池。

要取下充电电池(8)，请按下解锁按钮(7)然后将电池向下从电动工具中拔出。在此过程中请勿过度用力。

请注意有关废弃处理的规定。

更换刀具（参见插图B）

电源开关(10)未按下时可锁定钻轴。这样就能快速便捷地更换钻夹头中的工具刀头。

沿着方向0转动，打开快速夹头(2)，直至可以插入刀具。安装好刀具。

沿着旋转方向②用手使劲转动快速夹头(2)的衬套。在GSB上此时应听到“咔哒”声。钻夹头被自动锁止。

反向转动前套筒来移除刀具时，锁止件再次自动松开。

抽吸粉尘/切屑

含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。

某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。

• 工作场所要保持空气流通。
• 最好佩戴P2滤网等级的口罩。 请留心并遵守贵国和加工物料有关的法规。 避免让工作场所堆积过多的尘垢。尘埃容易被点燃。

运行

投入使用

安装充电电池

提示：如果使用的充电电池与电动工具不匹配，则可能会导致功能失灵或电动工具损坏。

将正逆转开关(6)调至中间，以防意外接通。将已充好电的电池(8)装入手柄，直至感觉到其卡入且与手柄平齐。

调整旋转方向（见图片C）

通过正逆转开关(6)可以更改电动工具的旋转方向。按下起停开关(10)后无法更改。

正转：钻孔和旋入螺栓时，向左按压正逆转开关(6)直至极限位置。

逆转：松开或拧出螺丝和螺母时，向右按压正逆转开关(6)直至极限位置。

设置运行模式

钻孔

GSR 12V-30:

将扭矩预选调节环(3)调到“钻孔”图标上。

GSB 12V-30:

将运行模式选择开关(4)调到“钻孔”图标上。

拧螺丝

GSR 12V-30:

将扭矩预选调节环(3)调到需要的扭矩上。

GSB 12V-30:

将运行模式选择开关(4)调到“拧螺丝”图标上。

将扭矩预选调节环(3)调到需要的扭矩上。

冲击钻

GSB 12V-30:

将运行模式选择开关(4)调到“冲击钻”图标上。

预选扭矩

用扭矩预选调节环(3)可在20个档位中预选所需的扭矩。如果扭矩设定正确，只要螺丝头已经平贴在工件表面，或者到达了预定的扭矩，安装在机器上的刀具便会停止转动。已在位置停用过锁紧连接，比如钻孔时。

拧出螺栓时可以选择更高的设置或调至图标

机械式选档

只能在电动工具静止时操纵选档开关(5)。

利用选档开关(5)可以预选2个转速范围。

档位I:

低转速范围；适用于钻孔直径较大时或拧螺丝时。

档位II:

高转速范围；适用于钻孔直径较小时。

如果选档开关(5)无法推到极限位置，就略微转动工具夹头(1)和工具刀头。

开动/关闭

将电动工具投入使用时按压起停开关(10)并按住。轻按或是把起停开关(10)按到底时，灯(12)会亮起，在照明状况不佳的环境中可以借此照亮操作位置。

关闭电动工具时，请松开起停开关(10)。

调整转速

根据按压起停开关(10)的程度，可以无级调节已接通的电动工具的转速。

轻按起停开关(10)，转速低。逐渐在开关上加压，转速也会跟着提高。

设置转速/冲击次数（GSB12V-30）

可以无级调节已接通电动工具的转速/冲击次数，视按压起停开关(10)的力道程度决定。

以较小的力按压起停开关(10)时，转速/冲击次数较低。增强施加在起停开关上的压力，可以提高机器的转速/冲击次数。

全自动主轴锁定功能（Auto-Lock）

起停开关(10)未按下时可锁定钻轴，从而锁住工具夹头。

因此，即使充电电池没电了，也可以使用本电动工具拧入螺丝，换句话说，也可以使用本机器充当螺丝起子。

停机制动器

松开电源开关(10)后，钻夹头制动，从而防止工具刀头继续转动。

拧入螺丝时，当螺丝与工件齐平后，才能松开电源开关(10)。这样螺丝头才不会陷入物料中。

充电电池电量指示灯

将起停开关(10)按下一半或按到底几秒时，充电电池的充电电量指示灯(11)显示充电电池的充电电量，显示由三个绿色的LED灯组成。

LED 电量

3个绿灯持续亮着 ≥ 2 / 3

2个绿灯持续亮着 ≥ 1 / 3

1个绿灯持续亮着 < 1 / 3

1个绿灯闪烁备用电量

温的过载保护装置

按照规定使用时不会造成电动工具过载。负荷过大或超出允许的充电电池温度范围会导致转速降低。本电动工具在达到了允许的充电电池温度后才能再次以满转速运行。

工作提示

先关闭电动工具，然后再放置在螺栓上。旋转的工具刀头可能会滑开。

使用低转速长时间操作之后，应该让电动工具以最大转速空转约3分钟来帮助机器冷却。

在金属上钻孔时，仅可使用锋利的HSS钻头（HSS=高速钢）。在Bosch博世的附件产品系列中，有符合这个品质等级的产品。

把大的、长的螺丝拧入坚硬的物料中之前，必须根据螺纹的中心直径预钻孔，预钻孔的深度大概为螺丝长度的2/3。

维修和服务

维护和清洁

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。 电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

香港和澳门特别行政区

罗伯特博世有限公司

香港北角英皇道625号，21楼

客户服务热线：[phone]

传真：[phone]

电子邮件：[e-mail]

www.bosch-pt.com.hk

中国大陆

博世电动工具（中国）

有限公司中国浙江省杭州市

滨江区 滨康路567号

102/1F服务中心

邮政编码：310052

电话：[phone] / 5588

电邮：[e-mail]

www.bosch-pt.com.cn

制造商地址：

Robert Bosch Power Tools GmbH

罗伯特·博世电动工具有限公司

70538 斯图加特 / 德国

70538 斯图加特 / 德国

搬运

随着机器一起供货的锂离子充电电池必须符合危险物品法规。使用者无须另外使用保护包装便可以运送该充电电池。

但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必须向危险物品专家请教有关寄送危险物品的相关事宜。

确定充电电池的外壳未受损后，才可以寄送充电电池。粘好未加盖的触点并包装好充电电池，不可以让充电电池在包装中晃动。必要时也得注意各国有关的法规。

处理废弃物

必须以符合环保的方式，回收再利用损坏的电动工具、充电电池、附件和废弃的包装材料。

不可以把电动工具和充电电池/蓄电池丢入一般的家庭垃圾中！

充电电池/电池：

锂离子：

请注意“搬运”段落中的指示（参见“搬运”，页30）确认设置。

产品中有害物质的名称及含量

部件名称 有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr+6)	多溴联苯(PBB)	多溴二苯醚(PBDE)
外壳的金属部分O O O O O O
外壳的非金属部分O O O O O O
机械传动机构X O O O O O O
电机组件X O O O O O O
控制组件X O O O O O O
附件O O O O O O O
配件O O O O O O O
连接件X O O O O O O
电源线*①O O O O O O O
电池系统*②X O O O O O O

本表格依据SJ/T11364的规定编制。 O：表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。 X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。 ① 适用于采用电源线连接供电的产品。 ② 适用于采用充电电池供电的产品。 产品环保使用期限内的使用条件参见产品说明书。

繁體中文

安全注意事項

電動工具一般安全注意事項

警告

請詳讀工作臺及電動工具的所有安全警告與使用說明。若不遵照以下列出的指示，將可能導致電擊、著火和/或人員重傷。

請詳讀工作臺及電動工具的所有安全警告與使用說明。若不遵照以下列出的指示，將可能導致電擊、著火和/或人員重傷。

保存所有警告和說明書以備查閱。

在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。

工作場地的安全

保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。

電氣安全

電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。不得將電動工具暴露在雨中或潮湿環境中。水進入電動工具將增加電擊危險。不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。

人身安全

保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。防止意外起動。確保開關在連接電源和/或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。

在電動工具接通之前，拿掉所有調節鑰匙或扳手。還留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。著裝適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。

電動工具使用和注意事項

不要滥用电动工具，根据用途选用适当的电动工具。选用适当设计的电动工具会使您工作更有效、更安全。如果开关不能开启或关闭工具电源，则不能使用该电动工具。不能用开关来控制的电动工具是危险的，且必须进行修理。在进行任何调整、更换配件或贮存电动工具之前，必须从电源上拔掉插头并/或取出电池盒。这种防护性措施将减少工具意外起动的危险。将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。保养电动工具与配备。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。按照使用说明书，考虑作业条件和进行的作业来使用电动工具、配件和工具的刀头等。将电动工具用于那些与用途不符的操作可能会导致危险。把手及握持区应保持干燥、洁净，且不得沾染任何油液或油脂。易滑脱的把手及握持区将无法让您在发生意外状况时安全地抓紧并控制工具。

电池式工具使用和注意事项

只用制造商规定的充电器充电。将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。只有在配有专用电池盒的情况下才使用电动工具。使用其他电池盒会发生损坏和着火危险。当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺丝或其他小金属物体，以防一端与另一端连接。电池端部短路会引起燃烧或火灾。在滥用条件下，液体可能会从电池中漏出；避免接触。如果意外碰到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。从电池中漏出的液体可能会发生腐蚀或燃烧。

32|繁體中文

请勿使用已受损或经改装的电池盒。已受损或经改装的电池组可能出现无法预期的反应，进而导致着火、爆炸或造成人员受伤。勿让电池盒或工具靠近火源或暴露于异常温度环境中。若是靠近火源或暴露在超过 130°C 的环境中可能造成爆炸。请完全遵照所有的充电说明，电池盒或工具的温度若是超出指示的规定范围，请勿进行充电。不当充电或是未在规定温度范围内进行充电，皆可能造成电池损坏并面临更高的着火风险。

检修

将您的电动工具送交专业维修人员，必须使用同样的备件进行更换。这样将确保所维修的电动工具的安全性。请勿自行检修受损的电池盒。电池组应交由制造商或是获得授权的服务供应商来进行检修。

电钻和起子机的安全注意事项

所有作业的安全说明

钻孔时请戴上耳罩。暴露在噪音下会造成听力丧失。进行作业时，负责进行切割的配件或固定钉可能会碰触到隐藏的配线，请从绝缘握把处拿持电动工具。负责进行切割的配件或固定钉若是触及“导电”电线，可能导致电动工具外露的金属部件“导电”，进而使操作人员遭受电击。

使用长钻头的安全说明

切勿以超过钻头额定最高转速的速度操作。若钻头未接触工件且以超过最高转速的速度无负载转动，可能会让钻头弯曲并导致人员受伤。请务必以低速启动并将钻尖确实抵住工件。若钻头未接触工件且以超过最高转速的速度无负载转动，可能会让钻头弯曲并导致人员受伤。请沿着钻头方向施加适当的压力，切勿过度施压。钻头可能会弯曲并造成断裂、失控并导致人员受伤。

其他安全注意事项

请牢牢握紧电动工具。旋紧与松开螺栓时，瞬间可能会有较大的反作用力。固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。使用合适的侦测装置侦察隐藏的电线，或者向当地的相关单位寻求支援。接触电线可能引起火灾并让操作者触电。若损坏瓦斯管会引起爆炸。如果水管被刺穿会导致财物损失。必须等待电动工具完全静止后才能将它放下。嵌件工具可能卡住而使电动工具失控。如果充电电池损坏了，或者未按照规定使用充电电池，充电电池中会散发出有毒蒸气。充电电池

技术性数据

充電式起子機

產品機號

GSR 12V-30 GSB 12V-30

3601JG90..3601JG91..

充電式起子機	GSR 12V-30 GSB 12V-30
額定電壓	V=12 12
無負載轉速
-1 構	次/分 0-4200-420
-2 構	次/分 0-16000-1600
衝擊次數		-0-24000
根據ISO 5393,硬材料鎖螺絲/軟材料鎖螺絲的最大扭力	Nm 30/18	A) 30/18
最大鑲孔直徑
-砌牆	mm-8
-鋼材	mm 10 10
-木材	mm 20 20
最大螺栓直徑	mm 8 8
重量符合EPTA-Procedure 01:2014	kg 0.90 1.0
充電狀態下的建議環境溫度	°C 0...+35 0...+35
操作狀態下的容許環境溫度B)以及存放狀態下	°C -20...+50 -20...+50
建議使用的充電電池	GBA 12V..GBA 12V..
建議使用的充電器	GAL 12..	GAL 12..
	GAX 18..	GAX 18..

A)視所使用的充電蓄電池而定 B) 溫度 < 0° C 时, 性能受限

安装

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。

取出充電電池（請參考圖A）

只能選用技術性數據裡所列出的充電器。僅有這些充電器適用於電動工具所使用的鋰離子充電電池。

提示：出貨時充電電池已部分充電。首度使用電動工具之前，請先用充電器將充電電池充飽電以確保充電電池蓄滿電力。

鈉離子充電電池可隨時充電，不會縮短電池的使用壽命。如果突然中斷充電，電池也不會損壞

鋰離子充電電池配備了「電池保護裝置ElectronicCellProtection（ECP）」，可以防止充電電池過度放電。充電電池的電量如果用盡了，保護開關會自動關閉本充電式吸塵器。

電動工具自動關機後，請勿再按壓電源開關。否則充電電池可能會損壞。

若要取出充電電池(8)，請按壓解鎖按鈕(7)，然後將充電電池往下拔出電動工具。不可以強行拉出充電電池。

請您遵照廢棄物處理相關指示。

更換工具（請參考圖B）

未按下起停開關(10)時，工具機轉軸將固定鎖死。因此能夠簡便、快速地更換夾頭上的工具。

往旋轉方向①轉動，將快速夾頭(2)打開至能夠裝入工具為止。裝入工具。

往旋轉方向●徒手用力轉緊快速夾頭（2）的套筒。若是GSB，此時可以聽見咔嗒一聲。這表示夾頭已自動上鎖。

取下工具時，當您反方旋轉套筒，此鎖止裝置便會自動解鎖。

吸除廢屑/料屑

含鉛的顔料及部分木材、礦物和金屬的加工廢塵有害健康。機器操作者或者工地附近的人如果接觸、吸入這些廢塵，可能會有過敏反應或者感染呼吸道疾病。

特定粉塵（例如加工橡木或山毛櫸的廢塵）可能致癌，特別是與處理木材的添加劑（例如木材的防腐劑等）混合之後。只有經過專業訓練的人才允許加工含石棉的物料。

工作場所要保持空氣流通。

• 建議佩戴P2濾網等級的口罩。

請留意並遵守貴國與加工物料有關的法規。

避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。

操作

操作機器

安裝充電電池

提示：若是使用非本電動工具適用的充電電池，可能導致電動工具功能異常或損壞。

將正逆轉開關(6)調至中間位置，以防止電動工具意外啟動。將已充飽電的充電電池(8)放入把手內，直到感覺到它卡上並與把手貼齊。

調整旋轉方向（請參考圖C）

透過正逆轉開關(6)即可變更電動工具的旋轉方向。但按下起停開關(10)時，將無法這樣做。

正轉：若要旋入螺栓及旋緊螺母，請將正逆轉開關（6）往左推到底。

逆轉：若要鬆開或旋出螺栓與螺母，請將正逆轉開關（6）往右推到底。

設定操作模式

鑽孔

GSR 12V-30:

將預設扭力調整環(3)移至「鑲孔」符號。

GSB 12V-30:

將操作模式選擇開關（4）移至「鑰孔」符號。

拆装螺栓

GSR 12V-30:

將預設扭力調整環（3）設為所需扭力。

GSB 12V-30：

將操作模式選擇開關（4）移至「螺栓」符號。

將預設扭力調整環（3）設為所需扭力。

衝擊鑽孔

GSB 12V-30：

將操作模式選擇開關（4）移至「衝擊鑽孔」符號。

預設扭力

預設扭力調整環（3）總共提供20段不同的扭力選擇，您可利用它來預設所需扭力。如果設定了合適的扭力，當螺栓在物料中一旋入至表面齊平後，或者說到達所設扭力之後，嵌件工具便會停止轉動。例如在鑽孔時設在位置，即可停用過載離合器。

鬆開螺栓時，可選用較高設定值，或者請您設在符號上。

機械式選檔

電動工具靜止時，才能操作選檔開關（5）。

選檔開關（5）提供2種轉速範圍，供您選用。

檔位1：

低轉速範圍；適合拆裝螺栓，或鑽大孔。

檔位II：

高轉速範圍；適用於鑽小孔時。

如果選檔開關（5）無法推到底，請稍微轉動已裝上嵌件工具的工具夾頭（1）。

啟動/關閉

按下電源開關(10)不要放開，即可讓電動工具持續運轉。

輕按起停開關(10)或完全按下時，照明燈(12)隨即亮起，可照亮光線不足的工作區域。

放開起停開關（10），即可讓電動工具停止運轉。

調整轉速

您可為已啟動的電動工具無段調控轉速，轉速是由按壓起停開關（10）的深度而定。

輕按起停開關(10)時，轉速較低。逐漸在開關上加壓，轉速也會跟著提高。

您可為已啟動的電動工具無段調控轉速/衝擊次數，轉速是由按壓起停開關（10）的深度決定。

輕按起停開關(10)時，轉速/衝擊次數較低。逐漸在開關上加壓，轉速/衝擊次數也會跟著提高。

全自動的主軸鎖定功能（Auto-Lock）

未按下起停開關(10)時，工具機轉軸將固定不動，工具夾頭也會鎖死。

因此，即使充電電池沒電了，也可以使用本電動工具旋入螺栓，換句話說，也可以將本機器當做一般螺絲起子使用。

制止惯性转动功能

夹头将在起停开关（10）放开时随即制动，以防嵌件工具继续转动。

旋入螺栓时，请在螺栓旋入至与工件表面齐平时，才放开起停开关(10)。如此螺栓头才不会陷入工件之中。

充电电池的电量指示器

起停开关(10)按下至一半深度或按到底时，由3颗绿色LED灯组成的充电电池的充电电量显示器(11)将显示充电电池的电量，时间维持数秒之久。

LED容量

3颗绿灯持续亮起≥2/3 2颗绿灯持续亮起≥1/3 1颗绿灯持续亮起<1/3 1颗绿灯闪烁备用电量

温控的过载保护装置

只要按照规定使用，电动工具就不可能过载。负载过重或充电电池的温度已超出允许范围时，电动工具将调降转速。待充电电池的温度降回至允许范围，电动工具才会恢复为全速运转。

作业注意事项

电动工具应先停止运转，然后才放到螺栓上。转动中的嵌件工具可能会滑开。

使用低转速长期操作之后，应该让电动工具以最大转速空转约3分钟来帮助机器冷却。

在金属上钻孔时，仅能使用完好的锐利HSS钻头（HSS=高速钢）。选用Bosch原厂的配件产品，即可确保符合此品质等级。

将较大、较长螺栓旋入坚硬材质之前，应先以螺纹孔底径预铸孔至2/3螺栓长度。

维修和服务

維修和清潔

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須從電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com。如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。

中國香港和澳門特別行政區

羅伯特·博世有限公司 香港北角英皇道625號21樓 客戶服務熱線：[phone] 傳真：[phone] 電子郵件：[e-mail] www.bosch-pt.com.hk

台灣

台灣羅伯特博世股份有限公司

建國北路一段90號6樓

台北市10491

電話：[phone]

傳真：[phone]

www.bosch-pt.com.tw

製造商地址：

Robert Bosch Power Tools GmbH

羅伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯圖加特/德國

搬運

隨貨附上的鈉離子充電電池受危險物品法的規範。使用者無須另外使用保護包裝便可運送該充電電池。

但是如果將它交由第三者運送（例如：寄空運或委托運輸公司），則應遵照包裝與標示的相關要求。此時必須向危險物品專家請教有關寄送危險物品的相關事宜。

確定充電電池的外殼未受損後，才可以寄送充電電池。用膠帶貼住裸露的接點並妥善包裝充電電池，不可以讓充電電池在包裝材料中晃動。同時也應留意各國相關法規。

廢棄物處理

必須以符合環保的方式，將損壞的電動工具、充電電池、配件和包裝材料進行回收再利用。

不可以把電動工具和充電電池/拋棄式電池丟入一般家庭垃圾中！

充電電池/拋棄式電池：

锂離子：

請注意「搬運」段落中的指示（參見「搬運」，頁35）。

設備名稱：充電式起子機，型號：GSR 12 V-30/GSB 12V-30 限用物質及其符號
單元	鉛 (Pb)	汞 (Hg)	鎘 (Cd)	六價鉻 (Cr⁺⁶)	多溴聯苯 (PBB)	多溴二苯醚 (PBDE)
開關OOOOOO
電容器OOOOOO
馬達OOOOOO
電源線OOOOOO
外殼(塑料)OOOOOO

（6）

（a）SjJlJj （7）

（8）

（ugjso elwosao）（9）

LbIg Uduuul 10

aJJI Jw dJ u （11）

"PowerLight, 15gJJI gJJI Loo （12）

（13）

（14）

LgJgJgJgJgJg

aJlJI abwlggl 0jzabawg aIJI abwlgqI gI gI Ioo JI JI

aJn jwgljuull uLkI bgs

[phone]/4089/4901：

[phone]:Ulg

[phone]:μsLg

电话：[phone] 传真：[phone]

手机：[phone]

邮箱：[e-mail]

2014年

电话：[phone]

传真：[phone]

邮箱：[e-mail]

00971 (0) 43090920/3090930 :

00971 (0) 24017745:

00971(0)65932777:duJUWl
