Tipo de produto	Furadeira/parafusadeira sem fio com percussão
Marca	Bosch
Modelo	GSB 12V30 Professional
Tensão nominal	12 V
Rotação em vazio (1ª velocidade)	0 – 420 rpm
Rotação em vazio (2ª velocidade)	0 – 1 600 rpm
Frequência de percussão	0 – 24 000 golpes/min
Torque máximo de aperto (duro/macio)	30 / 18 Nm (conforme ISO 5393)
Diâmetro máximo de perfuração no aço	10 mm
Diâmetro máximo de perfuração na madeira	20 mm
Diâmetro máximo de perfuração em alvenaria	8 mm
Diâmetro máximo de parafusamento	8 mm
Peso (conforme EPTA 01:2014)	1,0 kg
Temperatura de carga recomendada	0 °C a +35 °C
Temperatura de uso/armazenamento admissível	-20 °C a +50 °C
Baterias compatíveis	GBA 12V..
Carregadores compatíveis	GAL 12..., GAX 18...
Tipo de mandril	Mandril automático
Modos de operação	Perfuração, parafusamento, perfuração com percussão
Freio de parada imediata	Sim
Travamento automático do eixo (Auto-Lock)	Sim
Indicador de carga da bateria	3 LEDs verdes
Acessórios fornecidos	Ponta de parafusamento, porta-ponta universal
Manutenção	Limpar as aberturas de ventilação
Reparabilidade	Serviço pós-venda Bosch, peças de reposição em www.bosch-pt.com

Perguntas frequentes - GSB 12V30 Professional BOSCH

Como mudar a velocidade na furadeira Bosch GSB 12V30 Professional?

Para mudar a velocidade, use o seletor de velocidade (5) localizado na parte superior do aparelho. Certifique-se de que a ferramenta esteja completamente parada antes de mudar o seletor. A posição I corresponde às baixas velocidades (0-420 rpm) para parafusamento ou diâmetros grandes, a posição II às altas velocidades (0-1600 rpm) para diâmetros pequenos.

Como usar o modo de perfuração com percussão?

O modo de perfuração com percussão está disponível apenas no modelo GSB. Coloque o seletor de modo (4) no símbolo do martelo. Este modo é ideal para perfurar tijolo, concreto leve ou pedra. Certifique-se de usar uma broca adequada e usar proteção auditiva.

Qual é o procedimento para carregar a bateria?

Use exclusivamente os carregadores recomendados (GAL 12... ou GAX 18...). Insira a bateria no carregador até que ela encaixe. A bateria pode ser carregada a qualquer momento sem efeito na sua vida útil. A temperatura ambiente recomendada para carga é entre 0 °C e +35 °C.

Como ajustar o torque de aperto?

Gire o anel de pré-seleção de torque (3) para uma das 20 posições. Quanto maior o número, maior o torque. Quando o parafuso estiver apertado ou o torque selecionado for atingido, a ponta para automaticamente. Para perfuração, coloque o anel no símbolo da furadeira (torque máximo desativado).

Como inverter o sentido de rotação?

Use o seletor de sentido de rotação (6) localizado acima do interruptor. Empurre para a esquerda para rotação direita (apertar), para a direita para rotação esquerda (soltar). A inversão só é possível quando o interruptor Liga/Desliga não está pressionado.

O que fazer se a bateria estiver descarregada e eu precisar apertar um parafuso?

A furadeira GSB 12V30 é equipada com travamento automático do eixo (Auto-Lock). Mesmo sem bateria, você pode usar a ferramenta como uma chave de fenda manual girando o mandril manualmente. Esta função é útil para terminar de apertar um parafuso ou fazer um pequeno aperto.

Como interpretar o indicador de carga da bateria?

O indicador (11) possui 3 LEDs verdes. Quando você pressiona o interruptor até a metade ou totalmente, os LEDs acendem momentaneamente: 3 LEDs = capacidade ≥ 2/3; 2 LEDs = ≥ 1/3; 1 LED = < 1/3; 1 LED piscando = reserva. Recarregue a bateria assim que possível.

Quais brocas usar para perfurar metal?

Para perfuração de metal, use brocas HSS (aço rápido de alta performance) bem afiadas e sem defeitos. A linha de acessórios Bosch oferece a qualidade necessária. Comece em baixa velocidade e aplique pressão regular.

Como limpar e fazer a manutenção da furadeira?

Antes de qualquer limpeza, remova a bateria. Limpe regularmente as aberturas de ventilação para evitar superaquecimento. Use um pano seco ou escova macia. Não use produtos corrosivos. Consulte o manual para operações de manutenção mais aprofundadas.

Onde encontrar peças de reposição para a Bosch GSB 12V30?

As peças de reposição estão disponíveis no serviço pós-venda Bosch e no site www.bosch-pt.com. Para pedir, tenha à mão o número de referência de 10 dígitos localizado na etiqueta de identificação do produto. Você também pode entrar em contato com seu revendedor autorizado.

MANUAL DE UTILIZADOR GSB 12V30 Professional BOSCH

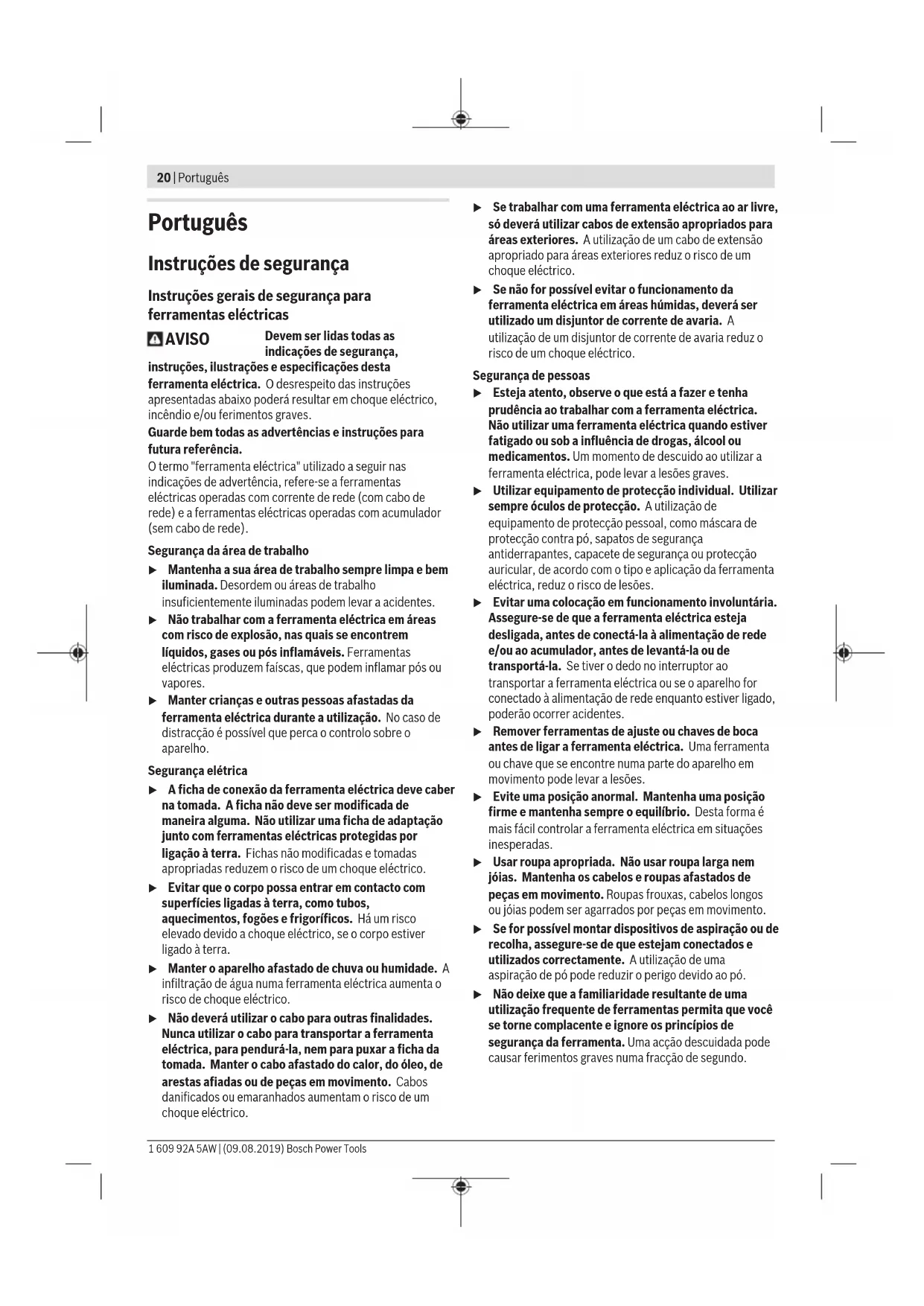

Instruções de segurança

Instruções gerais de segurança para ferramentas elétricas

AVISO

Devem ser lidas todas as indicações de segurança,

instruções, ilustrações e especificações desta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

Mantenha sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. - Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar poeiras ou vapores. - Mantenha crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração, é possível que perca o controlo sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize fichas de adaptação com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. Evite que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra. Mantenha o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não utilize o cabo para outras finalidades. Nunca utilize o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Mantenha o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico.

Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. Utilize equipamento de proteção individual. Utilize sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e realizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma coisa descuidada pode causar ferimentos graves numa fração de segundo.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador, se amovível, antes de executar ajustes na ferramenta elétrica, de substituir acessórios ou de guardar as ferramentas elétricas. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. Guarde ferramentas elétricas não utilizadas fora do alcance de crianças e não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
• Trate a ferramenta elétrica e os acessórios com cuidado. Verifique se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas.
• Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas além das aplicações previstas pode levar a situações perigosas.
• Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Manuseio e utilização cuidadosos de ferramentas com acumuladores

Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos. Utilize a ferramenta elétrica somente com os acumuladores aprovados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. - Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou

outros pequenos objetos metálicos que possam causar um curto-circuito dos contatos. Um curto-circuito entre os contatos do acumulador pode ter como consequência queimaduras ou fogo.

No caso de aplicação incorreta pode sair líquido do acumulador. Evitar o contato. No caso de um contato acidental, deverá enxugar com água. Se o líquido entrar em contato com os olhos, procure imediatamente um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras. - Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão. - Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima de 130°C pode causar explosão. - Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar inadvertidamente ou em temperaturas fora da faixa especificada pode danificar o acumulador e aumentar o risco de incêndio.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. - Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados.

Indicações de segurança para berbequins e aparafusadoras

Instruções de segurança para todas as operações

Use protetores auditivos ao perfurar com impacto. A exposição ao ruído pode provocar a perda da audição. - Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o acessório de corte ou elemento de fixação possa entrar em contacto com cabos escondidos. Se o acessório de corte ou os elementos de fixação entrarem em contacto com um cabo "sob tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e pode produzir um choque elétrico.

Instruções de segurança ao usar brocas longas

• Nunca opere a uma velocidade maior do que a velocidade máxima da broca. A velocidades mais altas, a broca pode fazer-se ao rodar livremente e entrar em contacto com a peça de trabalho, causando ferimento pessoal. Comece sempre a perfurar a baixa velocidade e com a ponta da broca em contacto com a peça de trabalho. A velocidades mais altas, a broca pode fazer-se ao rodar

livremente sem entrar em contacto com a peça de trabalho, causando ferimento pessoal.

Aplique pressão apenas em linha direta com a broca e não aplique pressão excessiva. As brocas podem saber-se, causando rutura ou perda de controlo, ou mesmo ferimento pessoal.

Instruções de segurança adicionais

• Segure bem a ferramenta elétrica. Ao apertar e soltar parafusos podem ocorrer temporariamente elevados momentos de reação. Fixe a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Utilize detetores apropriados para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais.
• Espere que a ferramenta elétrica pare completamente antes de a depositar. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica. Em caso de danos e de utilização incorreta da bateria, pode escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de aparecerem queixas. É possível que os vapores irritem as vias respiratórias.
• Não abra o acumulador. Há risco de curto-circuito. Os objetos apoiados, como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas, podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer. Use a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa.

Proteja a bateria contra calor, p. ex. sol direto, fogo, sujidade, água e humidade. Há risco de explosão ou de curto-circuito.

Desligue a ferramenta de imediato se a ferramenta de trabalho encravar. Esteja atento aos binários de

reação que pode dar origem a contragolpes. O acessório acoplável fica encravado se a ferramenta elétrica for sobrecarregada ou se ficar presa na peça a ser trabalhada.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções podem causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica destina-se a apertar e desapertar parafusos e a furar madeira, metal, cerâmica e plástico. O GSB destina-se adicionalmente a furar com percussão em tijolo.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Encabadouro (2) Bucha de aperto rápido (3) Anel de ajuste da pré-seleção do binário (4) Seletor do modo de operação (apenas GSB 12V-30) (5) Seletor de velocidade (6) Comutador do sentido de rotação (7) Tecla de desbloqueio da bateria (8) Bateria (9) Punho (superfície do punho isolada) (10) Interruptor de ligar/desligar (11) Indicador do nível de energia da bateria (12) Lâmpada "PowerLight" (13) Bit de aparafusamento (14) Porta-bits universal A) Acessórios aparecidos ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.

Dados Técnicos

Aparafusadora sem fio GSR 12V-30 GSB 12V-30

Número de produits	3 601 JG9 0.. 3 601 JG9 1..
Tensão nominal V= 12 12
N.° de rotações em vazio
- 1.a velocidade min	-1 0 -420 0 -420
- 2.a velocidade min	-1 0 -1600 0 -1600
N.° de impactos - 0 - 24000

Português | 23

Aparafusadora sem fio GSR 12V-30 GSB 12V-30
máx. binário de aparafusamento duro/macio conforme ISO 5393	Nm 30/18	30/18A)
Ø máx. de perfuração
- Muramentos mm - 8
- Aço mm 10 10
- Madeira mm 20 20
Ø máximo do parafuso mm 8 8
Peso conforme EPTA-Procedure 01:2014 kg 0,90 1,0
Temperatura ambiente recomendada durante ocarregamento	°C 0... +35 0... +35
Temperatura ambiente admissível em funcaoamentoB)e em armazenamento	°C -20... +50 -20... +50
Baterias recomendadas GBA 12V.. GBA 12V..
Carregadores recomendados	GAL 12...	GAL 12...
	GAX 18...	GAX 18...

A) dependendo da bateria utilizada B) potência limitada com temperaturas <0°C

Montagem

A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p.ex. manutenção, troca de ferramenta, etc.) e antes de transportar ou armazenar a mesma. Há perigo de ferimentos se o interruptor ligar/desligar for acionado involuntariamente.

Retirar bateria (ver figura A)

Utilize apenas os carregadores listados nos dados

técnicos. Só estes carregadores são apropriados para as baterias de lítio realizadas na sua ferramenta elétrica.

Nota: A bateria é fornecida parcialmente carregada. Para assegurar a completeza da bateria, a bateria deverá ser carregada completamente no carregador antes da primeira utilização.

A bateria de iões de lítio pode ser carregada a qualquer altura, sem que a sua vida seja reduzida. Uma interrupção do processo de carga não danifica a bateria.

A bateria de iões de lítio está protegida contra descarga completa pelo sistema "Electronic Cell Protection (ECP)". Com a bateria descarregada, o aspirador sem fio é desligado através de uma comutação de proteção.

• Não continue a premir o interruptor de ligar/desligar antes do desligamento automático da ferramenta elétrica. A bateria pode ser danificada.

Para retirar a bateria 8), pressione ambas as teclas de desbloqueio 7 e puxe a bateria para baixo para a retirar da ferramenta elétrica. Não empregar força.

Observe as indicações sobre a eliminação de forma ecológica.

Troca de ferramenta (ver figura B)

Com o interruptor de ligar/desligar não pressionado (10) é fixado o veio de perfuração. Isto possibilita uma troca rápida, confortável e fácil da ferramenta de trabalho no mandril de brocas.

Abra a bucha de aperto rápido (2) rodando no sentido ① até a ferramenta poder ser inserida. Introduzir a ferramenta.

Aperte bem a bucha de aperto rápido (2) no sentido. No GSB ouve-se um clique. A bucha fica automaticamente bloqueada.

O travamento solta-se novamente, logo que girar a bucha no sentido contrário para remover a ferramenta.

Aspiração de pó/de aparas

Pós de materiais como, por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia, são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contenha asbesto só deve ser processado por pessoal especializado.

• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com FILTRO da classe P2.

Observe as diretivas para os materiais a serem processados, vigentes no seu País.

Evite a acumulação de pó no local de trabalho. Pós podem facilmente inflamar.

Funcionamento

Colocação em funcionamento

Colocar a bateria

Nota: A utilização de baterias não indicadas para a sua ferramenta elétrica pode causar falhas de funcionamento ou danos na ferramenta elétrica.

Coloque o comutador do sentido de rotação (6) no centro para evitar um ligamento inadvertido. Coloque a bateria carregada (8) no punho até esta encaixar de forma audível e ficar à face com o punho.

Ajustar o sentido de rotação (ver figura C)

Com o comutador de sentido de rotação (6) é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar/desligar pressionado (10) isto não é possível.

Rotação à direita: Para fazer e apertar parafusos, prima o comutador do sentido de rotação (6) completamente para a esquerda.

Rotação à esquerda: para soltar ou retirar os parafusos, pressione o conversor do sentido de rotação (6) até ao batente.

Ajustar o modo de operação

Furar

GSR 12V-30:

Ajuste o anel de ajuste para a pré-seleção do binário (3) para o símbolo "Furar".

GSB 12V-30:

Coloque o seletor do modo de operação (4) no símbolo "Furar".

Parafusos

GSR 12V-30:

Ajuste o anel de ajuste para a pré-seleção do binário (3) para o binário desejado.

GSB 12V-30:

Coloque o seletor do modo de operação (4) no símbolo "Aparafusar".

Ajuste o anel de ajuste para a pré-seleção do binário (3) para o binário desejado.

Furar com percussão

GSB 12V-30:

Coloque o seletor do modo de operação (4) no símbolo "Furar com percussão".

Pré-seleção do binário

Com o anel de ajuste da pré-seleção do binário (3) pode pré-selecionar o binário necessário em 20 níveis. Com o ajuste certo, o acessório é parado, assim que o parafuso está já aparafusado à face com o material ou é atingido o binário ajustado. Na posição de embraiagem de segurança por desengate está desativada, p.ex. para furar.

Ao desaparafusar parafusos, selecione um ajuste maior ou coloque no símbolo

Regulação mecânica da velocidade

- Acione o seletor de velocidade (5) apenas com a ferramenta elétrica parada.

Com o seletor de velocidade (5) pode ser pré-selecionados 2 regimes de rotações.

Velocidade I:

Baixa gama de número de rotações; para aparafusar ou para trabalhar com grandes diâmetros.

Velocidade II:

Alta gama de número de rotações; para trabalhar com pouco diâmetro de perfuração.

Se não for possível empurrar o seletor de velocidade (5) até ao batente, rode um pouco a fixação da ferramenta (1) com o acessório.

Ligar/desligar

Para a colocação em funcionamento da ferramenta elétrica, deverá pressionar o interruptor de ligar/desligar (10) e mantê-lo pressionado.

A lâmpada (12) acende-se com o interruptor para ligar/desligar (10) ligeira ou completamente premido e permite iluminar o local de trabalho em caso de condições de iluminação desfavoráveis.

Para desligar a ferramenta elétrica, liberte o interruptor de ligar/desligar (10).

Ajustar o número de rotações

Pode regular a velocidade da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (10).

Uma leve pressão sobre o interruptor de ligar/desligar (10) proporciona um número de rotações baixo.

Aumentando a pressão, é aumentado o n.° de rotações.

Regular o número de rotações/impactos (GSB 12V-30)

Pode regular o número de rotações/impactos da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (10).

Uma leve pressão sobre o interruptor de ligar/desligar (10) proporciona um número de rotações/impactos baixo.

Aumentando a pressão, é aumentado o n.° de rotações/impactos.

Bloqueio automático do veio (Auto-Lock)

Com o interruptor de ligar/desligar não pressionado (10) é fixado o veio de perfuração e, consequentemente, o encabadouro.

Isso permite enroscar parafusos mesmo com a bateria descarregada ou rodar a ferramenta elétrica como chave de parafusos.

Ao soltar o interruptor de ligar/desligar (10), a bucha é travada, evitando assim o funcionamento por inércia da ferramenta de trabalho.

Ao apertar parafusos, solte o interruptor de ligar/desligar (10) somente quando o parafuso estiver com a face na peça. Caso contrário, o parafuso pode entrar na peça a ser trabalhada.

Indicador do nível de energia da bateria

O indicador do nível de carga da bateria (11) mostra durante alguns segundos o nível de carga da bateria, premindo parcial ou totalmente o interruptor de ligar/desligar (10), e é composto por 3 LEDs verdes.

LED Capacidade

Luz permanente 3x verde ≥ 2/3

Luz permanente 2x verde ≥ 1/3

Luz permanente 1x verde < 1/3

Luz intermitente 1x verde Reserva

Indicador da proteção contra sobrecarga

Numa utilização correta, a ferramenta elétrica não pode ser sobrecarregada. Em caso de sobrecarga ou saída da faixa de temperatura da bateria permitida, o número de rotações é reduzido. A ferramenta elétrica só volta ao número de rotações pleno depois de atingida a temperatura da bateria permitida.

Instruções de trabalho

Só coloque a ferramenta elétrica no parafuso quando esta estiver desligada. As ferramentas de trabalho em rotação podem escorregar.

Após um longo período de tempo a trabalhar com um número de rotações reduzido, deixe a ferramenta elétrica funcionar aprox. 3 minutos com o número de rotações máximo em vazio para a arrefecer.

Ao furar metal, utilize apenas brocas HSS afiadas e sem problemas (HSS = aço de corte rápido de alto rendimento). O programa de acessórios Bosch garante a qualidade adequada.

Antes de atarraxar parafusos mais longos e maiores em materiais duros, deverá furar com o diâmetro do núcleo da rosca até aproximadamente 2/3 do comprimento do parafuso.

Manutenção e assistência técnica

Manutenção e limpeza

A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transporte ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. - Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos

e informações acerca das peças sobressalentes também em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos outros produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Angola

Robert Bosch Ltd

Divisão de Ferramentas Elétricas

Estrada de Cacuaco 288

Luanda

Tel.: [phone]

http://www.bosch-professional.com/ao/pt/

Transporte

As baterias de íons de lítio, contidas, estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso, é necessário consultar um especialista em materiais perigosos ao preparar a peça a ser transportada.

Só enviar baterias se a carcaça não estiver danificada. Colar contatos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor, observe também eventuais diretivas nacionais suplementares.

Eliminação

As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.

Não deitar ferramentas elétricas e baterias/pilhas no lixo doméstico!

Baterias/pilhas:

Lítio:

Observar as indicações no capítulo Transporte (ver "Transporte", Página 25).
