MODE D'EMPLOI Fox Osann

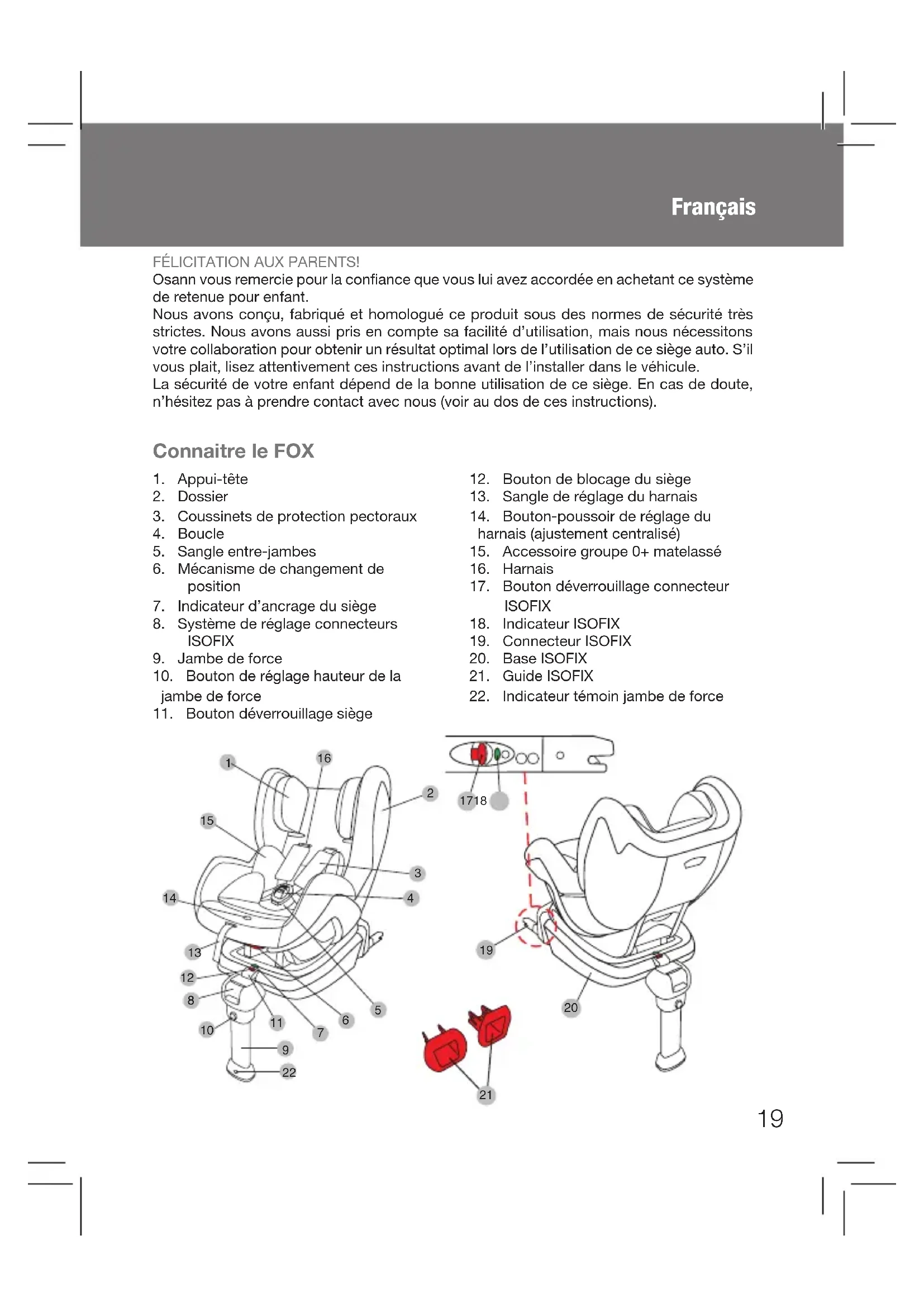

Français FÉLICITATION AUX PARENTS! Osann vous remercie pour la conance que vous lui avez accordée en achetant ce système de retenue pour enfant. Nous avons conçu, fabriqué et homologué ce produit sous des normes de sécurité très strictes. Nous avons aussi pris en compte sa facilité d’utilisation, mais nous nécessitons votre collaboration pour obtenir un résultat optimal lors de l’utilisation de ce siège auto. S’il vous plait, lisez attentivement ces instructions avant de l’installer dans le véhicule. La sécurité de votre enfant dépend de la bonne utilisation de ce siège. En cas de doute, n’hésitez pas à prendre contact avec nous (voir au dos de ces instructions). Connaitre le FOX

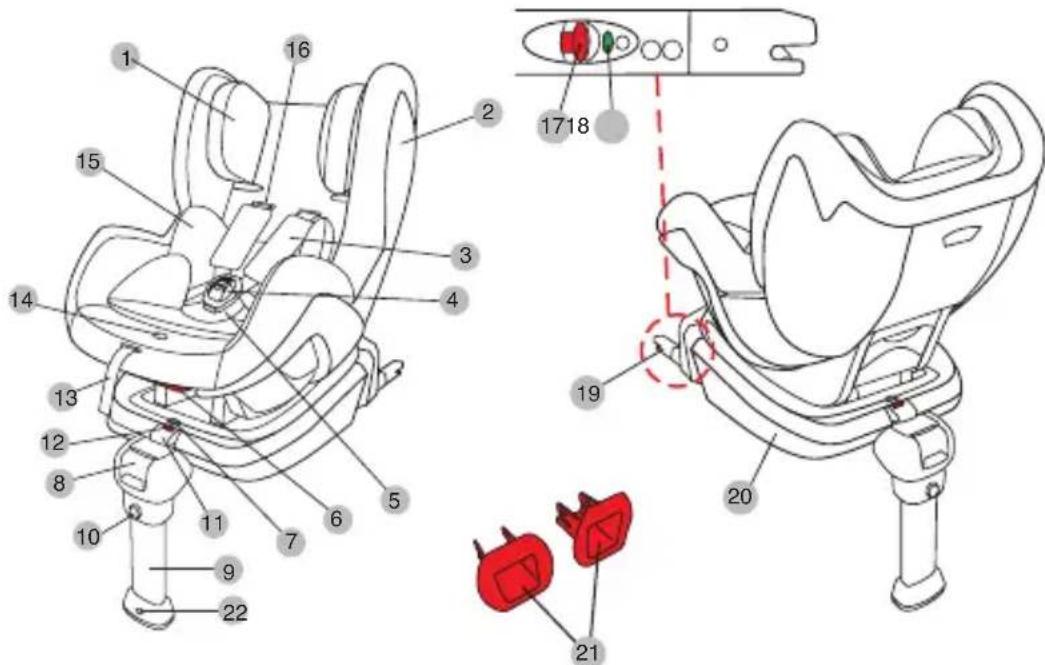

5. Sangle entre-jambes

6. Mécanisme de changement de

7. Indicateur d’ancrage du siège

8. Système de réglage connecteurs

10. Bouton de réglage hauteur de la

11. Bouton déverrouillage siège

12. Bouton de blocage du siège

13. Sangle de réglage du harnais

14. Bouton-poussoir de réglage du

harnais (ajustement centralisé)

15. Accessoire groupe 0+ matelassé

17. Bouton déverrouillage connecteur

18. Indicateur ISOFIX

19. Connecteur ISOFIX

22. Indicateur témoin jambe de force20

Avertissements et notes de sécurité CE MANUEL D’INSTRUCTIONS DEVRA ÊTRE CONSERVE DANS LE FOX DURANT TOUTE SA PÉRIODE D’UTILISATION. LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D’UTILISER CET ARTICLE ET CONSERVEZ-LES POUR UNE FUTURE CONSULTATION. LA SÉCURITÉ DE L’ENFANT PEUT ÊTRE REMISE EN CAUSE SI ON NE SUIT PAS CES INSTRUCTIONS.

• Le FOX est un système de retenue pour enfants qui fait partie du groupe 0+ (de 0 à 13 kg) et du groupe 1 (de 9 à 18 kg).

• L’équipement original ne doit pas être modié.

• Après un accident le siège-auto devra être remplacé.

• Vériez que le siège rabattable ou les portières du véhicule ne peuvent pas endommager des éléments du siège-auto.

• L’intérieur du véhicule lorsqu’il est exposé aux rayons solaires, peut atteindre des températures très élevées, c’est la raison pour laquelle on recommande de recouvrir le siège-auto lorsqu’il ne sert pas, et ce, an d’éviter d’éventuelles brûlures au bébé.

• Les sangles ne doivent jamais rester entortillées.

• Utilisez toujours le siège-auto, même pour de courts trajets et ne laissez jamais l’enfant sans surveillance.

• Retirez le siège-auto du véhicule lorsqu’il ne va pas servir pendant un certain temps.

• On recommande d’attacher les bagages et les objets qui peuvent blesser en cas de collision.

• Nous garantissons la abilité du produit lorsque ce dernier est utilisé par le premier acheteur, n’utilisez pas de siège-auto ou de dispositif de sécurité d’occasion.

• Les autres passagers du véhicule doivent eux aussi être attachés avec la ceinture de sécurité, car en cas d’accident ils peuvent être projetés et venir blesser le bébé.

• N’utilisez pas le siège-auto sans sa housse ou avec une autre différente de l’originale.

• Laver la housse et les composants en textile en suivant les indications des étiquettes textiles de chacun des composants.

• Nettoyez les parties en plastique avec du savon neutre et de l’eau tiède.

• Vériez que le tissu du siège du véhicule n’empêche pas de tendre correctement la ceinture ou d’ajuster le harnais du siège-auto.

• Rappelez-vous que c’est vous le responsable de la sécurité de votre enfant. AVISO

1. Ceci est un DISPOSITF DE RETENUE ISOFIX POUR ENFANTS. Il a été homologué selon

le Règlement N°44, série 04 d’amendements, pour une utilisation dans les voitures équipées de systèmes d’ancrage ISOFIX.

2. On l’installera dans les voitures disposant de places homologuées en tant que « positions

ISOFIX » (comme indiqué dans le manuel du véhicule), en fonction de la catégorie du siège-auto de l’enfant et des xations.

3. Le groupe de poids et de taille ISOFIX auquel est destiné ce dispositif est: Gr. 0+ (0-13 kg),

Gr. 1 (9-18 kg) ; B + D.21 AVISO

1. Ce système de retenue pour enfants est un système de catégorie «SEMI UNIVERSELLE»

et son installation est recommandé dans les véhicules et dans les postions de sièges indiqués dans la liste de véhicules se trouvant à l’intérieur de cet emballage.

2. D’autres véhicules et positions sur les sièges peuvent aussi convenir pour installer ce

3. En cas de doute, veuillez consulter le fabricant ou le vendeur.

Ce système de retenue ne doit pas être installé aux places équipées de coussins d’air (AIRBAG).

INSTRUCTIONS D’UTILISATION

Ajustement de l’appui-tête

• L’appui-tête dispose de 8 positions, pour s’adapter à la hauteur de l’enfant.

• Relevez la housse (g.01), tirez sur la poignée rouge tout en ajustant la hauteur de l’appui-tête. La hauteur du harnais s’ajustera en même temps que l’appui-tête.

• Vériez que l’appui-tête ne reste pas entre deux positions, et Ajustement de la longueur de la jambe de force

• Appuyez sur le bouton de réglage de la jambe de force, et ajustez la hauteur jusqu’à toucher le plancher du véhicule (g.03).

• Un voyant de couleur verte sur la jambe de force vous indiquera que son montage est correct.

• Vériez que la jambe de force est bien bloquée NOTE : Vérier que la hauteur de la jambe de force ne reste pas entre deux positions, et qu’elle touche bien le plancher.22 Réglage des connecteurs ISOFIX

• Tirez légèrement sur le système de réglage des connecteurs ISOFIX situé sur la partie frontale de la base du FOX, de cette manière les connecteurs sortiront de la base (g.04).

• Avec les connecteurs ISOFIX ressortis au maximum, xez la base aux ancrages ISOFIX du siège du véhicule (en règle générale ils se situent entre le dossier et l’assise du véhicule).

• Un « click » indique la xation, et un indicateur de couleur verte apparaît sur chacun des connecteurs ISOFIX de la base (g.05).

• Pour terminer d ‘ajuster la base du FOX sur le siège du véhicule, tirez de nouveau légèrement sur le système de réglage des connecteurs ISOFIX, tout en poussant la base du FOX contre le siège du véhicule.

• Losque vous souhaitez libérer la base du FOX du siège de l’auto, appuyez sur chacun des boutons de déverrouillage de l’ISOFIX, situés sur les côtés latéraux des connecteurs ISOFIX de la base du FOX (g.06). Réglage de l’inclinaison du siège-auto

• Le FOX dispose de 3 positions d’inclinaison. Dans la position comme groupe 0+, on peut utiliser uniquement la position 3 d’inclinaison.

• Tirez sur la poignée du mécanisme de changement d’inclinaison, situé sur la partie frontale sous le siège-auto (g.07), et placez le siège-auto dans la position désirée en poussant le FOX vers l’avant ou vers l’arrière. Une fois mis dans la positon recherchée, lâchez la poignée du mécanisme d’inclinaison. Un « click » indiquera la xation de la position. NOTE : Vérier que le siège-auto reste bien xé dans une des trois positions d’inclinaison, et ne se trouve pas dans des positions intermédiaires. NOTE : Lorsque le FOX est installé comme groupe 0+, on peut utiliser uniquement la positon 3 d’inclinaison. Montage/démontage du siège-auto sur la base ISOFIX

• Le FOX peut être installé dans le sens de la marche ou dans le sens contraire de la marche, en fonction du groupe de masse. o Groupe 0+ (0-13 kg)/ Groupe I (9-18 kg). Sens contraire de la marche. o Groupe I (9-18 kg). Sens de la marche.

• Installez les guides ISOFIX sur le siège du véhicule, si vous en avez besoin.

• Placez la base du FOX sur le siège du véhicule.

• Avant d’installer le siège du FOX dans une des deux positions possibles, le mécanisme de blocage du siège-auto doit être libre. Pour cela, maintenez appuyé le mécanisme de blocage du siège-auto (couleur rouge), et appuyez à la fois sur celui de déverrouillage du siège-auto (g.08).

• Installez le FOX dans une des deux positions possibles, et faites coïncider les barrettes de la partie inférieure du siège-auto avec les ancrages de la base (g.09).23

• Pour bloquer le siège-auto sur la base, appuyez sur le bouton de blocage du siège-auto (couleur rouge). L’indicateur d’ancrage du FOX deviendra vert (g.10). AVIS : Vériez que le siège-auto est correctement xé sur la base. Pour cela, vériez que les deux barrettes, situées sous le siège-auto, sont correctement enclenchées sur le système de blocage.

• Si l’on souhaite séparer le FOX de la base, on doit déverrouiller le système de blocage. Maintenez une pression sur le bouton de blocage (couleur rouge) pendant que vous appuyez celui de déverrouillage du siège-auto (g.08). Tirez le siège-auto FOX vers le haut. Ajustement du harnais

• La première étape pour ajuster le harnais, consiste à vérier que le harnais se situe à une hauteur correcte par rapport aux épaules de l’enfant (g.02). Pour avoir la hauteur correcte, ajustez l’appui-tête du FOX.

• Détendez le harnais en appuyant sur le bouton poussoir de réglage du harnais et en tirant sur la partie pectorale du harnais (g.11).

• Pour ouvrir la boucle du harnais de sécurité, vous devez appuyer sur le bouton rouge situé au centre de la boucle . Ensuite, séparez les deux parties métalliques qui étaient xées sur la boucle.

• Une fois le harnais installé sur l’enfant, assemblez les deux pièces métalliques et introduisez-les dans la boucle. Un « click » indiquera que la xation est correcte (g.12).

• Ajustez le harnais au corps de l’enfant en tirant sur la sangle de réglage du harnais IMPORTANT : Vériez que les sangles du harnais ne sont pas entortillées. Installation du FOX Installation du FOX comme Groupe 0+ (0-13 kg)/ Groupe I (9-18 kg). Sens contraire de la marche

• Installez la base du FOX sur le siège du véhicule, et faites ressortir les connecteurs ISOFIX (g.04). Consultez le paragraphe concernant le réglage des connecteurs ISOFIX.

• Fixez les connecteurs ISOFIX de la base aux ancrages ISOFIX du siège du véhicule, et vériez qu’il apparaît bien sur les connecteurs ISOFIX de la base un indicateur vert (g.05). Poussez la base contre le siège du véhicule pour terminer de l’ajuster.

• Réglez la hauteur de la jambe de force (g.03), pour cela consultez le paragraphe d’ajustement de la longueur de la jambe de force.

• Déverrouillez le système de blocage du siège-auto, et et placez le siège du FOX dans le sens contraire de la marche du véhicule.

• Pour bloque le siège-auto à la base, appuyez le bouton de blocage du siège-auto (couleur rouge). L’indicateur d’ancrage du FOX deviendra vert (g.14).

• Asseyez l’enfant dans le siège du FOX, et attachez-le avec le harnais. Consultez le paragraphe de réglage du harnais pour installer correctement l’enfant sur le FOX.24 NOTE : Pour installer le FOX comme groupe 0+, vous pourrez uniquement utiliser la posi- tion 3 d’inclinaison. AVIS: Vériez que le siège-auto est correctement xé sur la base. Installation du FOX comme groupe 1 (9-18 kg). Sens de la marche

• Installez la base du FOX sur le siège du véhicule, et faites ressortir les connecteurs ISO- FIX (g.04). Consultez le paragraphe correspondant au réglage des connecteurs ISOFIX.

• Fixez les connecteurs ISOFIX de la base aux ancrages ISOFIX du siège du véhicule, et vériez qu’il apparaît bien sur les deux connecteurs un indicateur vert (g.05). Poussez la base contre le siège du véhicule, pour terminer de l’ajuster.

• Régler la hauteur de la jambe de force (g.03), pour cela consultez le paragraphe d’ajus- tement de la jambe de force.

• Déverrouillez le système de blocage du siège-auto, et placez le siège du FOX dans le sens de la marche du véhicule (g.03).

• Pour bloquer le siège-auto sur la base, appuyez sur le bouton de blocage du siège-auto (couleur rouge). L’indicateur du FOX deviendra vert (g.15).

• Asseyez l’enfant sur le siège du FOX (g.16), et attachez-le avec le harnais.

• Consultez le paragraphe de réglage du harnais pour installer correctement l’enfant sur le FOX. AVIS : Vériez que le siège-auto est correctement xé sur la base. Démontage/montage de la housse

• Placez le dossier du FOX dans la position 3, et retirez le siège-auto de la base.

• Faites passer la platine de xation, qui xe la boucle au siège-auto, à travers la coque et la housse (g.17).

• Détachez les velcros du dossier, et retirez la housse du siège-auto.

• Ensuite, ouvrez les fermetures éclair de l’appui-tête et retirez la housse qui le recouvre.

• Pour le montage postérieur de la housse, procédez dans le sens inverse. AVIS : Vériez que les sangles du harnais ne restent pas entortillées, et que la boucle est bien xée sur la coque. Entrtien et nettoyage

• Contrôlez périodiquement le système de retenue, tous les composants doivent être en parfait état.

• Nettoyez les parties en plastique avec un linge humide, puis séchez-les.

• Si vous devez laver la housse, vous devez le faire à la main avec de l’eau à environ 30° N’utilisez pas d’adoucissant, ne la mettez pas dans le sèche-linge, et ne la repassez pas.25

AVERTISEMENTS ET NOTES DE SÉCURITÉ

1. Ce dispositif de retenue pour enfant de catégorie « SEMI-UNIVERSEL » est recommandé

pour une installation dans les véhicules et sur les sièges mentionnés dans la liste des véhicules se trouvant à l‘intérieur de cet emballage.

2. D‘autres véhicules et places assises peuvent convenir pour installer ce dispositif de

3. En cas de doute, consultez le fabricant ou votre vendeur.

Ce système de retenue ne doit pas être installé aux places équipées de coussins d‘air (AIRBAG). IMPORTANT: NE PAS L‘UTILISER ORIENTÉE VERS L‘AVANT SI L‘ENFANT NE PÈSE PAS 9 kg.

1. Ceci est un DISPOSITF DE RETENUE ISOFIX POUR ENFANTS. Il a été homologué selon

le Règlement N°44, série 04 d‘amendements, pour une utilisation dans les voitures équipées de systèmes d‘ancrage ISOFIX.

2. On l‘installera dans les voitures disposant de places homologuées en tant que « positions

ISOFIX » (comme indiqué dans le manuel du véhicule), en fonction de la catégorie du siège-auto de l‘enfant et des xations.

3. Le groupe de poids et de taille ISOFIX auquel est destiné ce dispositif est: Gr. 0+ (0-13 kg),
