MODE D'EMPLOI GigaView 911 UHD MARMITEK

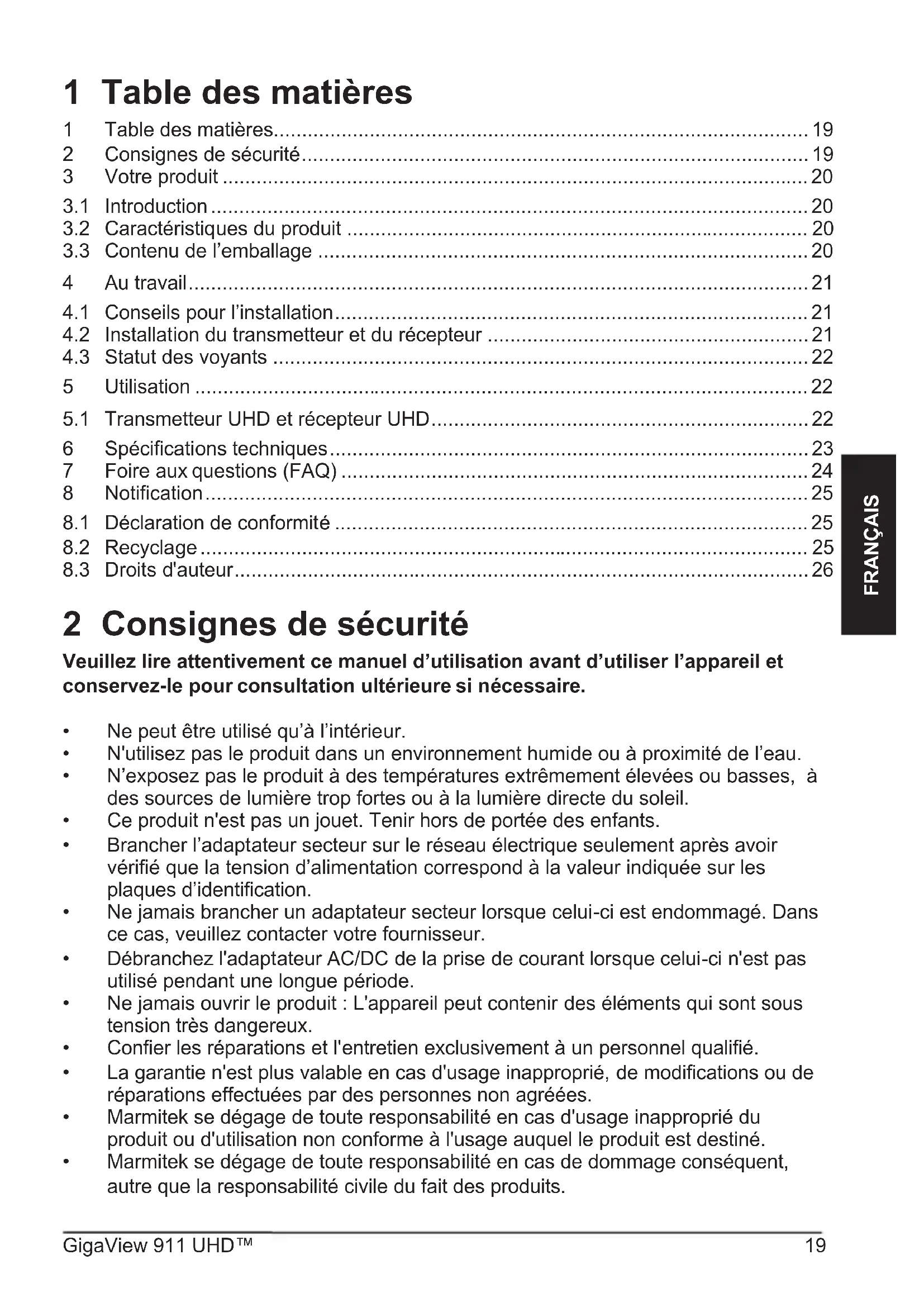

3.2 Caractéristiques du produit .................................................................................. 20

4.2 Installation du transmetteur et du récepteur ......................................................... 21

4.3 Statut des voyants ............................................................................................... 22 5 Utilisation ............................................................................................................. 22

5.1 Transmetteur UHD et récepteur UHD ................................................................... 22

8.2 Recyclage ............................................................................................................ 25 8.3 Droits d'auteur ...................................................................................................... 26 2 Consignes de sécurité Veuillez lire attentivement ce manuel d’utilisation avant d’utiliser l’appareil et conservez-le pour consultation ultérieure si nécessaire.

• Ne peut être utilisé qu’à l’intérieur.

• N'utilisez pas le produit dans un environnement humide ou à proximité de l’eau.

• N’exposez pas le produit à des températures extrêmement élevées ou basses, à des sources de lumière trop fortes ou à la lumière directe du soleil.

• Ce produit n'est pas un jouet. Tenir hors de portée des enfants.

• Brancher l’adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d’alimentation correspond à la valeur indiquée sur les plaques d’identification.

• Ne jamais brancher un adaptateur secteur lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

• Débranchez l'adaptateur AC/DC de la prise de courant lorsque celui-ci n'est pas utilisé pendant une longue période.

• Ne jamais ouvrir le produit : L'appareil peut contenir des éléments qui sont sous tension très dangereux.

• Confier les réparations et l'entretien exclusivement à un personnel qualifié.

• La garantie n'est plus valable en cas d'usage inapproprié, de modifications ou de réparations effectuées par des personnes non agréées.

• Marmitek se dégage de toute responsabilité en cas d'usage inapproprié du produit ou d'utilisation non conforme à l'usage auquel le produit est destiné.

• Marmitek se dégage de toute responsabilité en cas de dommage conséquent, autre que la responsabilité civile du fait des produits.© MARMITEK

Félicitations pour l'achat du Marmitek MegaView 911 UHD™. Grâce au GigaView 911 UHD™ il est possible de prolonger sans fil d'une manière simple le signal vidéo 4K de par exemple votre décodeur TV numérique, votre PC media center ou votre lecteur Blu-ray jusqu’à au moins 10 mètres vers un téléviseur 4K ou un projecteur 4K. Supporte 4K30 Full HD et les résolutions 3D, sans compression ! Regardez des programmes de télévision, des films et des photos ou partagez des présentations depuis votre PC en qualité 4K sur un téléviseur/projecteur ailleurs dans la même pièce. Tous nos produits sont conçus et fabriqués selon les exigences de qualité les plus élevées.

3.2 Caractéristiques du produit

• Compatible Ultra HD 4K30 et avec tous les formats 3D.

• Supporte la Haute Définition HD LPCM 7.1CH, Dolby TrueHD et DTS-HD Master Audio

• Commandez à distance un appareil AV connecté par le biais du Consumer Electronics Control (CEC).

• Supporte l’HDCP et est entièrement compatible avec toutes les versions HDMI.

1 x Transmetteur UHD

2 x Micro USB vers câble USB

2 x Adaptateurs secteur USB

2 x Adaptateurs HDMI

FRANÇAIS 4 Au travail

4.1 Conseils pour l’installation

Le GigaView 911 UHD™ utilise une très haute fréquence sans fil (60GHz) pour transmettre le signal HDMI sans fil. Cette haute fréquence présente une restriction ; elle ne convient pas pour envoyer un signal à travers des murs, des sols ou des objets.

• Lors de l'installation essayez de créer autant que possible un champ de vision libre entre le transmetteur et le récepteur et dirigez les deux faces avant l'une vers l'autre.

• Ne placez pas non plus le récepteur derrière un téléviseur, car cela pourrait perturber la connexion sans fil et la portée serait ainsi considérablement raccourcie.

• Utilisez uniquement des câbles certifiés High Speed HDMI® pour obtenir la meilleure qualité d'image et de son.

• Soyez prudent lors de la connexion de vos câbles HDMI. Ceux-ci peuvent facilement être endommagés.

4.2 Installation du transmetteur et du récepteur

5. LED d'alimentation

6. Bouton de réinitialisation

Débranchez tous les appareils (téléviseur et source HDMI) avant d'effectuer les connexions. S'il n'est pas possible de les éteindre, débranchez la prise de courant.

1. Connectez la source HDMI (lecteur Blu-ray, décodeur TV, PC media center, etc.)

au transmetteur [2] avec un câble HDMI (non fourni).

2. Connectez le récepteur [7] à votre téléviseur ou à votre projecteur avec un câble

3. Utilisez si nécessaire les adaptateurs HDMI fournis. Il est ainsi possible de

dissimuler proprement les câbles HDMI derrière le transmetteur et le récepteur.

4. Connectez le câble d'alimentation micro USB [3] à la prise de connexion “5V DC”

du transmetteur et du récepteur et utilisez un port USB disponible d’un autre appareil ou les adaptateurs secteur USB pour alimenter le transmetteur et le récepteur. Attention ! N’utilisez jamais la prise d'alimentation conventionnelle [1] et la prise d’alimentation micro USB [3] en même temps. Ne placez pas le transmetteur ou le récepteur dans un espace fermé tel qu'un meuble TV ou l'équivalent. Assurez une bonne ventilation afin que le produit fonctionne correctement et comme protection contre la surchauffe.© MARMITEK

4.3 Statut des voyants

[4] Voyant de transmission (vert)

• Constamment allumé : il y a une connexion entre le transmetteur et le récepteur et il y a une connexion HDMI entre les deux.

• Clignote rapidement :

• Il y a une connexion entre le transmetteur et le récepteur, mais il n’y a pas de téléviseur et/ou de source HDMI connectés et/ou allumés.

• Aucune résolution appropriée n'est proposée au transmetteur par la source HDMI. Veuillez consulter à cet effet le chapitre 6.

• Clignote lentement sur le transmetteur : le récepteur est éteint

• Clignote lentement sur le récepteur : le transmetteur est éteint

• ETEINT : absence de tension d'alimentation [3] [5] Voyant d’alimentation (bleu)

• Constamment allumé : tension d'alimentation présente [3]

• ETEINT : absence de tension d'alimentation [3] Lors d’un fonctionnement correct le voyant de transmission et le voyant d’alimentation resteront tous les deux constamment allumés. 5 Utilisation

5.1 Transmetteur UHD et récepteur UHD

1. ALLUMEZ le téléviseur ou le projecteur et sélectionnez l'entrée HDMI sur laquelle

le récepteur est connecté.

2. ALLUMEZ la source HDMI.

3. Pendant le démarrage du système le voyant de transmission vert clignotera sur le

transmetteur ainsi que sur le récepteur jusqu’à ce que le signal de connexion entre les deux soit établi.

4. Lorsque la connexion est établie et que la source HDMI est connectée

correctement un signal vidéo apparaîtra alors sur le téléviseur.

5. Lors d’un fonctionnement correct le voyant de transmission et le voyant

d’alimentation resteront tous les deux constamment allumés.

6. S'il n'y a pas de signal vidéo, vérifiez alors les voyants comme indiqué au

FRANÇAIS 6 Spécifications techniques Vidéo Résolutions prises en charge Max. 4K@30Hz et 1080p@60Hz Standard HDMI HDMI 1.4, DVI, CEC, EDID et tous les formats 3D. Standards HDCP HDCP 1.4 Formats de couleur RGB et YCbCr 4:4:4 Transfert de données Sans compression Bande passante vidéo 10.2 Gbps Fréquence d'horloge 340 MHz Technologie Fréquence opérationnelle 60 GHz Portée Jusqu’à 10 mètres en champ libre et jusqu’à 5 mètres à travers les sols et les murs Latence (délai) Aucune (< 1 ms) Transmetteur Entrée AV 1 x HDMI Prise USB 1 x Micro-USB (alimentation) Dimensions (H x L x P) 90 x 54 x 60 mm Poids 148 g Récepteur Sortie AV 1 x HDMI Prise USB 1 x Micro-USB (alimentation) Dimensions (H x L x P) 90 x 54 x 60 mm Poids 148 g Audio Formats audio DTS-HD Master Audio, Dolby TrueHD, Dolby Digital/AC3, DTS 5.1 et PCM stéréo Généralités Température ambiante 0 ~ +40°C Humidité ambiante 0 ~ 90% Alimentation 100-240VAC @50-60Hz, 5V DC / 1A Les spécifications peuvent être modifiées sans préavis.© MARMITEK

7 Foire aux questions (FAQ) Pas d'image (ou image de mauvaise qualité) ni de son sur le téléviseur ou sur le projecteur

• Assurez-vous que le câble d’alimentation micro USB soit connecté sur un port USB disponible d’un autre appareil ou sur les adaptateurs secteur USB.

• Assurez-vous que tous les câbles HDMI soient correctement connectés ou remplacez-les.

• Utilisez uniquement des câbles certifiés High Speed HDMI® pour obtenir la meilleure qualité d'image et de son.

• N'utilisez pas de câbles HDMI plus longs que ceux spécifiés dans les caractéristiques techniques.

• Assurez-vous que les câbles HDMI et/ou les connecteurs ne soient pas endommagés.

• Assurez-vous que la source HDMI soit ALLUMÉE et que la bonne entrée HDMI sur le téléviseur soit sélectionnée.

• Assurez-vous que la source HDMI soit réglée sur une résolution vidéo appropriée (4k@30Hz ou plus faible). Consultez éventuellement le manuel d'utilisation de votre source HDMI. La source HDMI ainsi que votre téléviseur ou votre projecteur doivent supporter pleinement l’HDMI.

Pas ou mauvaise connexion entre le transmetteur UHD et le récepteur UHD

• Eloignez le transmetteur et/ou le récepteur des environs immédiats des sources HDMI connectées et des appareils wifi. Ceux-ci peuvent avoir une influence sur la portée.

• Évitez autant que possible les obstacles majeurs, les sols et les murs entre le transmetteur et le récepteur.

• Pour obtenir la meilleure position du transmetteur et du récepteur les logos qui se trouvent sur la face avant doivent être dirigés l'une vers l'autre

• La distance entre le transmetteur et le récepteur est trop importante. Testez éventuellement avec des distances plus courtes.

• Assurez-vous que la source HDMI et le téléviseur soient tous les deux connectés et/ou allumés.

• Restaurez les paramètres d'usine du transmetteur et du récepteur en appuyant sur le bouton de réinitialisation pendant plus de 10 secondes. Les informations ci-dessus n'ont pas répondu à vos questions ? Veuillez consulter le site internet www.marmitek.comGigaView 911 UHD™

8.1 Déclaration de conformité

Par la présente Marmitek BV déclare que l'appareil GigaView 911 UHD ™ est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives: Directive 2014/30/UE du Parlement européen et du Conseil du 26 février 2014 relative à l’harmonisation des législations des États membres concernant la compatibilité électromagnétique (refonte). Directive 2014/35/UE du Parlement Européen et du Conseil du 26 février 2014 relative à l’harmonisation des législations des États membres concernant la mise à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension Directive 2011/65/UE du Parlement Européen et du Conseil du 8 juin 2011 relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. Règlement (CE) no 278/2009 de la Commission du 6 avril 2009 portant application de la directive 2005/32/CE du Parlement européen et du Conseil en ce qui concerne les exigences d’écoconception relatives à la consommation d’électricité hors charge et au rendement moyen en mode actif des sources d’alimentation externes. Vous pouvez lire la déclaration de conformité complète à http://www.marmitek.com

Informations environnementales pour les clients de l’Union européenne et aux autres pays européens disposant de systèmes de collecte sélective. Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L’élimination et le recyclage en bonne et due forme ont pour but de lutter contre l’impact néfaste potentiel de ce type de produits sur l’environnement et la santé publique. Pour plus d’informations sur le mode d’élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l’endroit où vous avez acheté le produit.© MARMITEK

Marmitek est une marque déposée de Germatron BV. GigaView 911 UHD ™ est une marque déposée de Marmitek BV. Tous droits réservés. Tout a été mis en œuvre pour que les informations présentées dans ce manuel soient exactes. Marmitek n’est pas responsable des erreurs de reproduction ou d’impression. Les droits d'auteur et tout autres droits de propriété concernant le contenu (comprenant mais pas limités aux numéros de modèle, logiciels, audio, vidéo, textes et photos) appartiennent à Marmitek B.V. Toute utilisation du contenu, mais sans restriction, concernant la distribution, la reproduction, toute modification, la publication ou la diffusion est strictement interdite sans l'autorisation préalable par écrit de Marmitek. Tous les droits d'auteur et autres droits de propriété doivent être respectés pour toutes reproductions. Les autres noms de produits et de sociétés peuvent être des marques de leurs détenteurs respectifs. Les produits commercialisés par des entreprises tierces ne sont mentionnés que pour information, sans aucune intention de préconisation ni de recommandation. Marmitek décline toute responsabilité quant à l’utilisation et au fonctionnement de ces produits. Marmitek BV - Boîte postale 4257 - 5604 EG Eindhoven Pays-BasGigaView 911 UHD™
