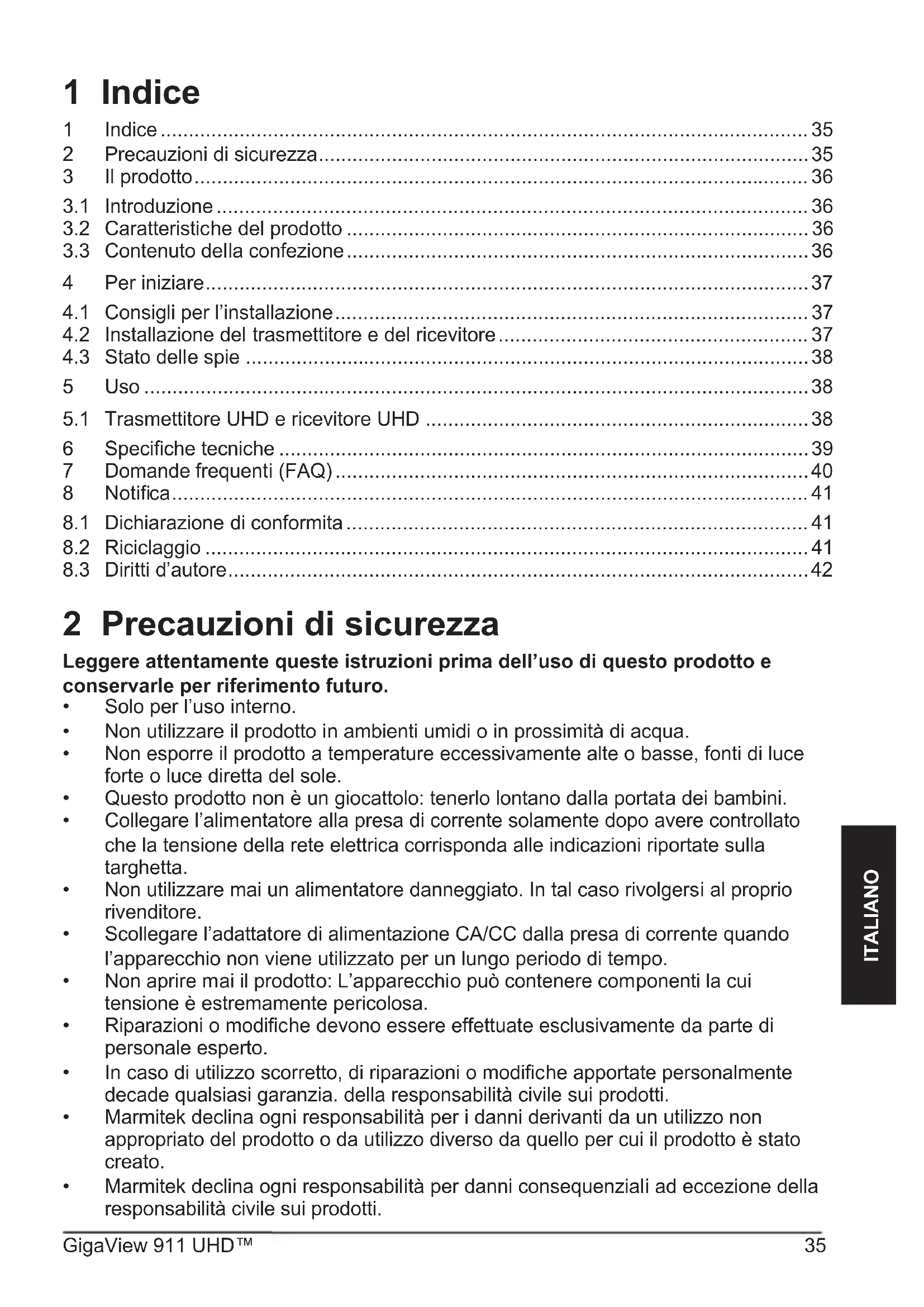

2 Precauzioni di sicurezza

Leggere attendamente queste istruzioni prima dell'uso di quello prodotto e conservarle per riferimento futuro.

Solo per l'uso interno.
Nonutilizzareil prodotto in ambienti umidi o in prossimità di acqua.
Non esporre il prodotto a temperature eccessivamente alte o basse, fonti di luce forte o luce diretta del sole.
- Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
- Collegare l'alimentatore alla presa di corrente solamente dopo ave controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetta.
Non utilizzato mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.
- Scollegare l'adattatore di alimentazione CA/CC alla presa di corrente quando l'apparecchio non viene utilizzato per un lungo periodo di tempo.
Non après mai il prodotto: L'apparecchio puis contene componenti la cui tensione è estremamente pericolosa.
- Riparazioni o modifiche devono essere effettuate esclusivamente da parte di personale esperto.
In caso di utilizzo scorretto, di riparazioni o modifiche apporte personalmente decade qualiasi garanzia. della responsabilità civile sui prodotti.
Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato.
- Marmitek declina agli responsabilità per anni consequencesi ad eccezione della responsabilità civile sui prodotti.

3 Il prodotto

3.1 Introduzione

Congratulations per l'acquisto del Marmitek GigaView 911 UHD™.

GigaView 911 UHD™ semiclassical l'estensione alla fili del segnale video 4K di per esempio il decoder TV digitale, il PC Media Center o illettore Blu-ray sono a 10 metri a un proiettre 4K o 4K.

Supporta risoluzioni 4K30 e 3D,enza compressione! Guarda i programmi tevisivi, film o fotografia o condividi presentazioni dal loro PC in qualità 4K su un televisore/schemo di proiezione ovunkue nella stessaStanza.

Tutti i nostri prodotti sono progettati e realizzati secondo i più elevati standard qualitativi.

3.2 Caratteristiche del prodotto

• Adatto al Ultra HD 4K30 e tutti i formati 3D.
  Supporta High Definition LPCM 7.1CH, Dolby TrueHD e DTS-HD Master Audio.
• Comando remoto con Consumer Electronics Control (CEC) di un dispositivo AV connesso.
  Supporta HDCP ed è completamente compatible con tutte le versioni HDMI.

3.3 Contenuto della confezione

1 x trasmettitore UHD

1 x ricevitore UHD

2 x cavo Micro USB a USB

2 x adattatore di alimentazione USB

2 x adattatore HDMI

1 x istruzioni per l'uso

4 Per iniziare

4.1 Consigli per l'installazione

GigaView 911 UHD™ utilizes a frequency wireless改动 (60 GHz) per trasmettere除去 fili il segnale HDMI. Una limitazione di questa alta frequenza è che non è adatto per inviare un segnale attraverso pareti, pavimento o oggetti.

• Durante l'installazione provare a create una linea di vista tra trasmettitore e ricevitatore e puntare entrambi i panelli frontali l'uno versusl'altro.
  Inoltre, non posizionare il ricevitore dietro un teileisore in quanto ci o potrebber interrompere la connessione wireless, il che potrebber ridurre considerevolmente la portata.
• Utilizzare solo cavi certificati HDMI® ad alla velocità per la migliorare qualità di immagini e suoni.
• Fare attentzione quando si collegano i cavi HDMI. Questi possono essere lavorate in torni danneggiati.

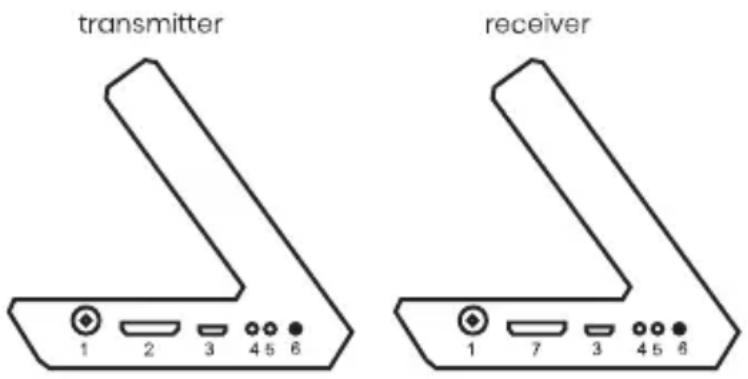

4.2 Installazione del trasmettitore e del ricevitore

1. Alimentazione 5V CC (non in dotazione)
2. Ingresso HDMI
3. Alimentatore Micro USB 5V CC
4. Spia di trasmissione
5. Spia di accensione
6. Tasto reset
7. Uscita HDMI

1. Spagnere tutti i dispositivi (televisore e sorgente HDMI) prima di iniziare con il collegamento. Se non possono essere spente, rimuovere la spina alla presa.
2. Collegare la sorgente HDMI (lettore Blu-ray, decoder TV, PC Media Center, ecc.) al trasmettitore [2], utilizzato un cavo HDMI (non in dotazione).
3. Collegare il ricevitore [7] al tevisore o proiettre tramite un cavo HDMI (non in dotazione).
4. All'occorrenza, utilizzato gli adattatori HDMI in dotazione. Grazie a cui è possibile系統are i cavi HDMI in modo più ordinato dietro il trasmettitore e il ricevitore.
5. Collegare il cavo di alimentazione Micro USB [3] alla presa "5V DC" del trasmettitore e ricevitore e utilizzato una porta USB libera di un altro dispositorio per alimentare il trasmettitore e il ricevitore.

Attenzione! Non utilizzato mai contemporaneamente la presa di alimentazione convenzionale [1] e la presa di alimentazione micro USB [3]. Non posizionare il trasmettitore o il ricevitore in uno spazio ristretto come un mobile TV o simile. Fornire un'adeguata ventilazione per garantire il funzionamento corretto del prodotto e per proteggerlo dal surriscaldamento.

4.3 Stato delle spi

[4] Spia di trasmissione (verde)

Si accende continuamente: c' un collegamento tra il trasmettitore e il ricevitore e c' una connessione HDMI tra i due.
- Lampeggia velocimento:

• C'é un collegamento tra il trasmettitore e il ricevitore, ma non vi è alcun tevisore e/o sorgente HDMI collegato e/o acceso.
• Nessuna risoluzione corretta è offerta al trasmettitore alla sorgente HDMI. Consultare per questo il capitolo 6.

Lampeggia lentamente sul trasmettitore: il ricevitore è spento.
Lampeggia lentamente sul ricevitore: il trasmettitore è spento.
- SPENTO: non è presente tensione di alimentazione [3].

[5] Spia di alimentazione (blu)

Si illumina continuamente: c'è presente tensione di alimentazione [3].
- SPENTO: non è presente tensione di alimentazione [3].

In caso di funzionamento corretto, la spia di trasmissione e la spia di accensione si illumineranno continuamente.

5 Uso

5.1 Trasmettitore UHD e ricevitore UHD

1. Accendere il teilevisore o schermo di proiezione e selezionare il corretto ingresso HDMI a cui è stato collegato il ricevitore.
2. Accendere la sorgente HDMI.
3. Durante l'avvio delsystema, la spia di trasmissione verde sul trasmettitore e quello sul ricevitore lampeggiano fino allo stabilimento del collegamento di segnale tra i due dispositivi.
4. Una volta stabilito il collegamento e la sorgente HDMI è stata collegata correttamente, un segnale video apparirà sul teilevisore.
5. In caso di funzionamento corretto, la spia di trasmissione e la spia di accensione si illumineranno continuamente.
6. Se non è visualizzato alcun segnale video, controllare le spie in base alla panoramaica nel paragrafo 4.3.

6 Specifiche tecniche

Video

Risoluzioni supportate

Max. 4K@30Hz e 1080p@60Hz

Standard HDMI

HDMI 1.4, DVI, CEC, EDID e tutti i formati 3D.

Standard HDCP HDCP 1.4

Format di colori RGB e YCbCr 4:4:4

Transmissioni dati Senza compressione

Larghezza banda video 10.2 Gbps

Frequenza di clock 340 MHz

Tecnologia

Frequenza operativa 60 GHz

Portata Fino a 10 metro LOS (linea di vista) e sono a 5

metriattraversoparetiessoffitti

Latenza (ritardo) Nessuna (< 1 ms)

Trasmettitore

Ingresso AV

1xHDMI

Presa USB

1 x Micro USB (alimentazione)

Dimensioni (L× L× P)

90 × 54 × 60 ~mm

Peso

148 g

Ricevitore

Uscita AV

1xHDMI

Presa USB

1 x Micro USB (alimentazione)

Informazioni generali

Temperatura ambiente

0finoa +40^

Umidità ambiente

0 90%

Alimentazione

100-240VAC @50-60Hz, 5V CC / 1A

Le caratteristica tecniche possono essere modificate alla preavviso.

7 Domande frequenti (FAQ)

Mancano l'immagine ed il suono (o sono di cattiva qualità) sul tevisore o proiettre.

• Controllare se i cavi di alimentazione Micro USB sono stati collegati ad una porta USB libera di un altro dispositivo.
  Verifica che tutti i cavi HDMI siano collegati correttamente o sostituirli.
  Utilizzare solo cavi certificati HDMI® ad alta velocità per la migliorare qualità di immagini e suoni.
  Non utilizzato cavi HDMI più lunghi di quelli specificati nei dati tecnici.
• Controllare che i cavi e/o i connettori HDMI non siano danneggiati.
• Verifica che la sorgente HDMI sia accesa e che sul tevisore sia selezionato l'ingresso HDMI corretto.
  Verifica che la sorgente HDMI sua impostata sulla risoluzione video corretta
  (4k@30Hz o inferiore). All'occurrezza, consultare il manuale utente della sorgente HDMI.
• Sia la sorgente HDMI che il teilevisore o proiettre devono supportare completeness HDMI.

Manca il collegamento o scarso collegamento tra il trasmettitore UHD e ricevitore UHD

• Spostare il trasmettitore e/o il ricevitore dalle immeditate vicinanze
• dei dispositivi HDMI collegati. Questi sono influenzare il raggio d'azione.
• Evitare quanto possibile ostacoli grande, pavimenti e pareti tra il trasmettitore e il ricevitore.
• La migliorie posizione del trasmettitore e del ricevitore è con il logo sul pannello frontale l'uno di fronte all'altro.
  La distanza tra il trasmettitore e il ricevitore è troppo grande. Provare con distance più brevi, se necessario.
  Controllare se la sorgente HDMI e il teilevisore sono entrambi collegati e/o accesi.
  Ripristinare il trasmettitore e il ricevitore alle impostazioni di fabbrica premendo il tasto di reset per più di 10 secondi.

In caso di domande che non trovano risposta qui: Consultare il site di Marmitek:

www.marmitek.com

8 Notifica

8.1 Dichiarazione di conformita

Con ciò, Marmitek BV dichiara che il GigaView 911 UHD™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva:

Direttiva 2014/30/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concennte l'armonizzazione delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica (rifusione).

Direttiva 2014/35/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato del materiale elettrico destinato a essere adoperato entrotaluni limiti di tensione.

Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio dell'8 giugno 2011 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

2005/32/CE del Parlamento europeo e del Consiglio per quanto riguarda le specifiche di progettazione ecocompatibile relative al consumo di energia elettrica a vuoto e al rendimento medio in modo attivo per gli alimentatori esterni.

È possibile leggere l'intero Dichiarazione di Conformità all'indirizzo http://www.marmitek.com

8.2 Riciclaggio

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata.

• Questo significolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve[invece essere consesignato ad un punto di raccolta appropriato per il ricicchio di apparecchi elettrici ed elettronici. è responsabilità del proprietario smaltire sia questi prodotti sa le altre apparecchiature elettriche ed elettroniche mediatingle specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire consequence potenzialmente negative per I'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

8.3 Diritti d'autore

Marmitek è un marchio commerciale di Germatron BV.

GigaView 911 UHD™ è un marchio commerciale di Marmitek BV.

Tutti i diritti riservati. Marmitek si è impegnata perché le informazioni cont∉ne in isto manuale fosso il più possibile precise. Marmitek declina agli responsabilità per eventuali errori di stampa. I diritti d'autore e tutti gli altri diritti di proprietà intellettuale sul contento (inclusi ma non limitati a numero di modelli, software, audio, video, testi e fotografie) spettano a Marmitek BV. è strettamente proibito agli uso del Contenuto, incluse nelle limitazioni la distribuzione, riproduzione, modificifica, pubblicazione o trasmissione nella previa autorizzazione scritta da parte di Marmitek. Tutti i diritti d'autore e altri diritti di proprietà intellettuale su tutte le riproduzioni devono essere conservati. I nomi di altre società e prodotti qui menzionati potrebbero essere marchi delle rispettive società. La citazione di prodotti di terme parti è a solo scopo informativo e non costituisce alcun impegno o raccomandazione. Marmitek declina agli responsabilità riguardo l'uso e le prestazioni di questei prodotti.
