GEBRUIKSAANWIJZING GigaView 911 UHD MARMITEK

GEBRUKSAANWIJZING 43

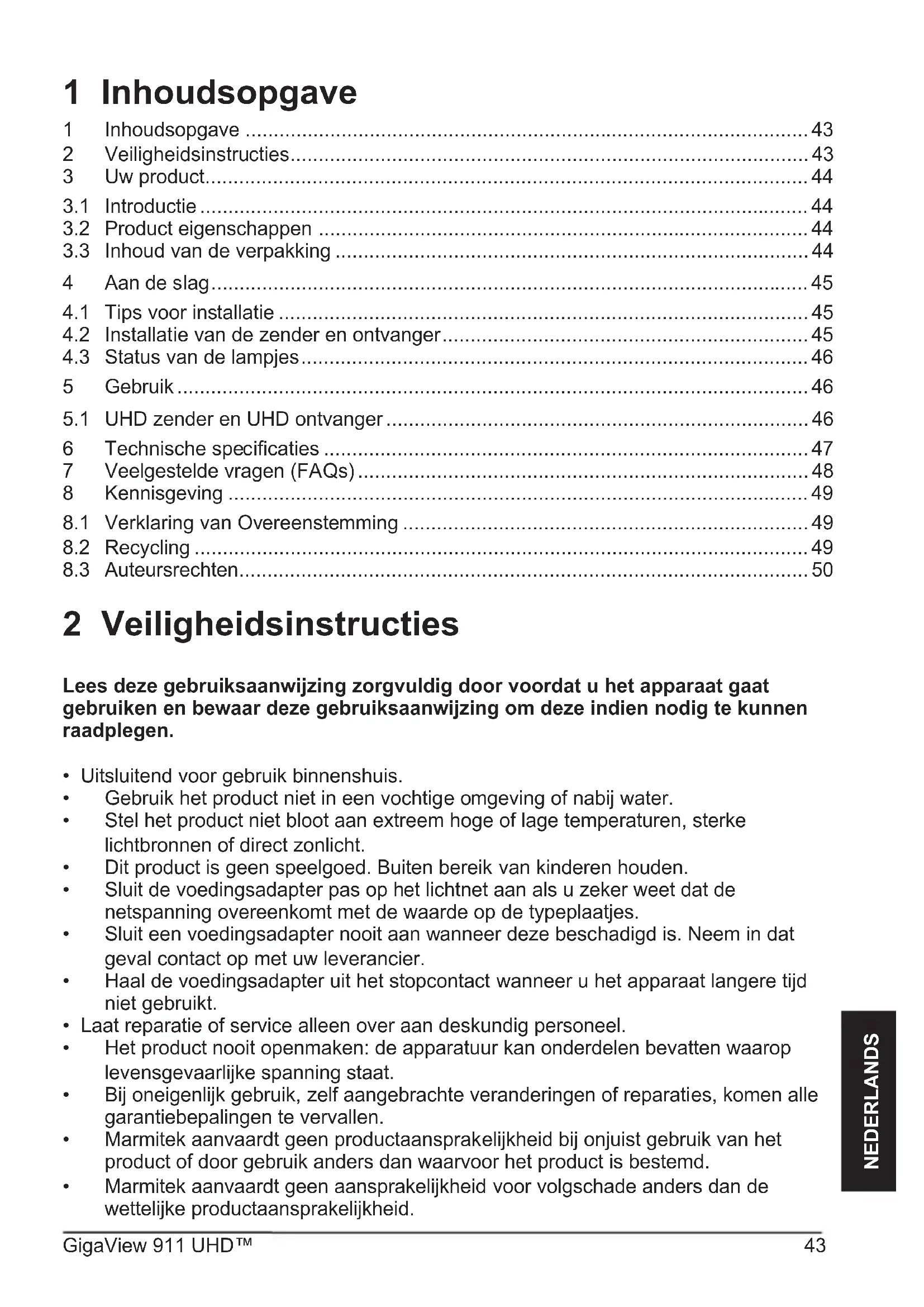

1 Table of contents

1 Inhoudsopgave 43
2 Veiligheidsinstructures 43
3 Uw product. 44
3.1 Introductie 44
3.2 Product eigenschappen 44
3.3 Inhoud van de verpakking 44
4 Aandeslag. 45
4.1 Tips voor installmentie 45
4.2 Installatie van de zender en ontvanger 45
4.3 Status van de lampjes 46
5 Gebruik 46
5.1 UHD zender en UHD ontvanger 46
6 Technische specificaties 47
7 Veelgestelde vragen (FAQs) 48
8 Kennisgeving 49
8.1 Verklaring van Overeenstemming 49
8.2 Recycling 49
8.3 Auteursrechten 50

2 Veiligheidsinstructies

Lees deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat gaat gebruiken en bewaar deze gebruiksaanwijzing om deze indien nodig te kunnen raadplegen.

• Uitsluitend voor gebruik binnenshuis.
• Gebruik het product Niet in een vochtige omgeving of nabij water.
• Stel het product Niet bloot aan extreem hoge of lage temperaturen, sterke Lichtbronnen of direct zonlicht.
• Dit product is geen spelelgoed. Buiten bereik van kinderen honden.
• Sluit de voedingsadapter pas op het Lichtnet aan als u zeker weet dat de netspanning overeenkomt met de waarde op de typeplaatjes.
• Sluit een voedingsadapter nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.
  Haal de voedingsadapter uit het stopcontact wanner u het apparaat langere vrijniet gezruikt.
• Laat reparatie of service alleen over aan deskundig personeel.
• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat.
  Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties,kommen alle garantiebepalingen te vervallen.
  Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd.
  Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.

3 Uw product

3.1 Introductie

Gefeliciteerd met de aankoop van de Marmitek GigaView 911 UHD™. De GigaView 911 UHD™.maakt het op eenvoudige wijze möglichk om het 4K videosignaal van bv. uw digitale tv decoder, mediacenter pc of Blu-ray speler nu draadloos tot maar liefst 10 meter verlungen maar een 4K tv of 4K projector. Ondersteunt 4K30 en 3D resolutions, zonder compressie! Bekijk tv programma's, films en Foto's of deel presentations van uw pc in 4K kwaliteit op een tv/ projector elders in bezelfde ruimte. Al once producten+zijn ontwikkeld en gefabricieerd maar de hoogst möglichke kwaliteitseisen.

3.2 Product eigenschappen

Geschikt voor Ultra HD 4K30 en alle 3D formaten.
- Ondersteunt High Definition LPCM 7.1CH, Dolby TrueHD en DTS-HD Master Audio.
Bedien AV apparatusur op afstand via Consumer Electronics Control (CEC)
- Ondersteunt HDCP en is volledig compatibel met alle HDMI versies.

3.3 Inhoud van de verpakking

1 x UHD zender

1 x UHD ontvanger

2 x Micro USBaar USB kabel

2 x USB voedingsadapter

2 x HDMI adapter

1 x Gebruiksaanwijzing

4 Aande slag

4.1 Tips voor installmentie

De GigaView 911 UHD™.maakt gebruikt van een zeer hoge draadloze freqentie (60GHz) om het HDMI signal draadloos te versturen. Een beperking van deze hoge freqentie is dat deze nicht geschikt is om een signal te versturen door muren, vloeren of objecten.

• Probeer bij installmentie zoveel möglichk een vrij zichtlijn te creeren:tussen de zender en ontvanger en richt beside voorzijdes aan elkaar toe.
• Plaats de ontvanger ook Niet acheer een tv odomat dit de draadloze verbinding kan verstoren waardoor het bereik erg kort worden.
• Gebruik uitsluitend High Speed HDMI® gecertificierde kabels voor de beste beeld- en geluidskwaliteit.
• Wees voorzichtig黄埔ens het aansluiten van uw HDMI kabels. Deze können makkelijk beschadigd raken.

4.2 Installatie van de zender en ontvanger

1. 5V DC voeding (niet meegeleverd)
2. HDMI ingang
3. 5V DC micro USB voeding
4. Transmissie led
5. Power led
6. Reset knop
7. HDMI uitgang

1. Schakel alle apparaten (tv en HDMI bron) eerst uit voordat u begint met aansluten. Indien deutsche nicht uitgeschakeld können worden, verwijder dan de stekker uit het stopcontact.
2. Sluit de HDMI bron (Blu-ray speler, tv decoder, mediacenter pc, etc.) aan op de zender [2] met behulp van een HDMI kabel (niet meegeleverd).
3. Sluit de ontvanger [7] aan op uw tv of projector met behulp van een HDMI kabel (niet meegeleverd).
4. Gebruik indien gewenst de meegeleverde HDMI adapters. Hiermee is het möglichk om de HDMI kabels netter maar dechterzijde van de zender en ontvanger weg te werken.
5. Sluit de micro USB voedingskabel [3] aan op de "5V DC" aansluiting van de zender en ontvanger en gebruik een vrij USB poort van een andere apparaat of de USB voedingsadapters om de zender en ontvanger van stroom te voorzien.

Let op! Gebruik de conventionele voedingsaansluiting [1] en de micro USB voedingsaansluiting [3] nooit gelijktijdig. Enplaats de zender of ontvanger nicht in een afgesloten ruimte zoals een tv meubel of gelijkwaardig. Zorg voor voldoende ventilatie om ervoor te zorgen dat het productaar behoren functioneert en als bescherming gegen oververhitting.

4.3 Status van de lampjes

[4] Transmissie lampje (groen)

• Licht continue op: er is een verbinding:tussen de zender en de ontvanger aanwezig en er is een HDMI verbinding:tussen.bee aanwezig.

• Knippert snel:

Er is een verbinding tussen de zender en de ontvanger aanwezig maar er is geen tv en/of HDMI bron aangesloten en/of ingeschakeld
Er worden door de HDMI bron geen juiste resolutie aangeboden aan de zender. Raadpleeg hiervoord hoofdstuk 6.

• Knippert langzaam op zender: ontvanger staat uit
• Knippert langzaam op ontvanger: zender staat uit
• UIT: er is geen voedingsspanning aanwezig [3]

[5] Power lampje (blauw)

• Licht continue op: er is voedingspanning aanwezig [3]
• UIT: er is geen voedingsspanning aanwezig [3]

Bij een juiste werkig zullen het transmissie lampje en het power lampje beiden continue oplichten.

5 Gebruik

5.1 UHD zender en UHD ontvanger

1. Zet de tv of projector AAN en selecteer de juiste HDMI ingang waarop de ontvanger is aangesloten.
2. Zet de HDMI bron AAN.
3. Gedurende het opstarten van het systeme za het groene transmissie lampje op zowel de zender als ontvanger knipperen totdat de signalverbinding:tussen.beide tot stand is gebracht.
4. Wanner de verbinding tot stand is gebracht en de HDMI bron goed aangesloten is dan zal er een videosignaal op de tv verschijnen.
5. Bij een juiste werkung zullen het transmissie lampje en het power lampje beiden continue oplichten.
6. Indien er geen videosignaal verschijnt, controllerer dan de lampjes volgens het overzicht in paragraaf 4.3.

Ondersteunde resoluties

Max. 4K@30Hz en 1080p@60Hz

HDMI standaarden

HDMI 1.4, DVI, CEC, EDID en alle 3D formaten.

HDCP standaarden HDCP 1.4

Kleurformaten RGB en YCbCr 4:4:4

Data overdracht

Zonder compressie

Videobandbreedte 10.2 Gbps

Klokfrequentie 340 MHz

Technologie

Operationele frequente 60 GHz

Bereik

Tot 10 meter LOS (line of sight/gezichtslijn) en tot 5 meter door vloeren en muren

Latency (vertraging) Geen (< 1 ms)

Zender

AV ingang

1 x HDMI

USB aansluiting

1 x Micro-USB (voeding)

Omgevingstemperatuur

0 +40^ C

Omgevingsvochtigheid

0~90%

Voeding

100-240VAC @50-60Hz, 5V DC / 1A

Specifications können wijzigen zonder voorafgaande melding hiervan.

7 Veelgestelde vragen (FAQs)

Geen (of slecht) beeld en geluid op de tv of projector

• Controller of de micro USB voedingskabels zijn aangesloten op een vrij USB poort van een ander apparatus of op de USB voedingsadapters.
• Controller of alle HDMI kabels juist zicha aangesloten of veryang deze.
• Gebruik uitsluitend High Speed HDMI® gecertificierde kabels voor de beste beeld- en geluidskwaliteit.
• Gebruik geen HDMI kabels die langer�in dan gespecifieerd in de technische geevens
• Controller of de HDMI kabels en/ of connectoren nicht beschadigd zijn
• Controller of de HDMI bron AAN staat en de juiste HDMI ingang op de tv is geselecteerd.
• Controller of de HDMI bron op een juiste video resolutie staat ingesteld (4k@30Hz of lager). Raadpleeg eventueel de gebruikshandleiding van uw HDMI bron.
  Zowel de HDMI bron als uw tv of projector dient HDMI volledig te ondersteunen

Geen of slechte verbinding tussen de UHD zender en UHD ontvanger

• Verplaats de zender en/of de ontvangeruit de onmiddelijkke omgeving van de aangesloten HDMI bronnen en wifi apparatuur. Deze KINDen het bereik beynyloeden
  Vermijd grote obstakels, vloeren en muren zoveel möglichk tussen de zender en de ontvanger.
• De Beste positie van de zender en ontvanger is met het logo aan de voorzijde maar elkaar toeGERicht.
• De afstand:tussen zender en ontvanger is te groot. Test eventuel met kortere afstanden
• Controller of de HDMI bron en tv beidenZAANGESLOEN/of ingeschakeld.
• Reset de zender en ontvangeraar fabrieksinstelligen door de reset knop langen dan 10 seconden ingedrukt te honden op zowel de zender als de ontvanger.

Heeft u vragen die hierboven nicht beantwoord worden? Kijk dan op www.marmitek.com

8 Kennisgeving

8.1 Verklaring van Overeenstemming

Bij deze verklaart Marmitek BV dat deze GigaView 911 UHD™ voldoet aan de essentièle eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 2014/30/EU van het Europees Parlement en de Raad van 26 februari 2014 betreffende de harmonisatie van de wetgevingen van de lidstates inzake elektromagnetische compatibiliteit (herschikking).

Richtlij 2014/35/EU van het Europees Parlement en de Raad van 26 februar 2014 betreffende de harmonisatie van de wetgevingen van de lidstates inzake het op de markt aanbieden van elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen.

Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur.

Verordening (EG) Nr. 278/2009 van de Commissie van 6 april 2009 houdende tenuitvoerlegging van Richtlijn 2005/32/EG van het Europees Parlement en de Raad, wat betreft voerschriften inzake ecologisch ontwerp voor het elektrisch opgenomen vermogen van externe stroomvoorzieningen in Niet-belaste toestand en de gemiddelde actieve efficiente van externe stroomvoorzieningen.

U kurz de volledige conformiteitsverklaring lezen op http://www.marmitek.com

8.2 Recycling

Milieu-informatie voor klanten in de Europese Unie en andere Europese landen met gescheden inzamelingssystemen.

• Dit symbolism op het product of op de verpakking wijst erop dat dit product zich als huishoudelijk afval mag worden behandeld. Het要去chter maar een inzamelingspunt worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. U bent zich verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via deaarvoor door de landelijkke ofplaatselijkke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recyclung van deze apparatuur voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met deplaatselijkke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

8.3 Auteursrechten

Marmitek is een handelsmerk van Germatron BV.

GigaView 911 UHD™ is een handelsmerk van Marmitek BV. Alle rechten voorbehonden.

Deze handleiding is met uiterste zorg samengesteld. Marmitek aanvaardt geen aansprakelijkheid voor druk- of typefouten. Auteursrechten en alle andere eigendomsrechten op de inhoud (inclusief maar Niet beperkt tot model nummers, software, audio, video, tekst en Foto's) berust bij Marmitek BV. Elk gebruik van de inhoud, maar zonder beperking, distributie, reproductie, wijziging, openbaarmaking of verzending zonder de Voorafgaande schriftelijktoestemming van Marmitek is strikt verboden. Alle auteursrechten en andere eigendomsrechten dienen te worden behouden op alle reproducties.

Andere in deze handleiding genoemde bedrijfs- of productnamen können handelsmerken van de desbetreffende bedrijven zijn. Producten van andere fabrikanten worden alleen genoemd ter informatatie. Dit betekent nicht dat deze producten door Marmitek worden aanbevolen of door Marmitek�n goedgekeurd. Marmitek aanvaardt geen enkele aansprakelijkheid met betrekking tot de betrouwbaarheid van deze producten.

Marmitek BV - Postbus 4257 - 5604 EG Eindhoven - Nederland

MARMITEK®

https://www.marmitek.com
