MODE D'EMPLOI Amplitude ROBBE

Manuel d'utilisation

www.robbe.com

V1 04/2019

Le modele est concu pour les composants que nous avons spécifiés.
- Sauf indication contraire, les servos et autres composants électroniques sont concus pour une tension d'alimentation standard. Le nombre de cellules recommançée pour les batteries Lipo se refère également à une tension standard de 3,7 V par cellule. Si vous utilisés d'autres servos, un moteur, un contrôleur, des batteries ou uneHELIE différente,assurez-vous quils conviennent.En cas de difference,les corrections et régiaies doiventetre effectuels par vous même.
Toumls mette les servos en position neutre avant de commencer la construction. Pour ce faire, allumez la telecommande et placez les manches et les boutons de reglage (sauf les boutons de gaz) en position centrale. Raccordez les servos aux sorties correspondantes du recepteur et alimentez-les avec une source d'alimentation appropriee. Vuillocce respecter le schema de raccordement et le mode d'emploi du fabricant de la telecommande
- Ne lalaissez pas votre modèle en plein soleil ou dans votre vehicule pendant de longues périodes. Des températures trop élevées peuvent entrainer la déformation de pieces en plastique ou la formation de bulles dans l'entoliage.
Avant le première vol, vérifie z les symétrie des ailles, de la dérive et du fuselage.
• Contrête la fixation de l'échéance si des vibrations sont perceptibles au démarra
La formation de bulles dans l'entoliage est dans une faible mesure normale en raison des différences de tempere-tature et d'humidité et peut facilement être éliminée avec un fer à repasser ou un seche-cheveux.
Pour les modules en fibre de verre ou en carbonne des bavues peuvent être presents au niveau des joints en raison du processus de production. You pouverez les retier soignement avec du papier de verre fin ou une lime.

CONSIGNES GENÉRALES DE SECURITÉ

• Lisez attentivement les consignes de sécurité avant d'utiliser votre modele.
• Suivez toujours les procédures et les réglages recommandés dans les instructions.
• Si vous utilisez pour la première fois des modélles réalisés d'avions, d'helicopterées, de voitures ou de navaires telécommendés, nous vous recommendons de demander l'aide d'un pilote experimenté.
• Les modèle télécommandés ne sont pas des jouets au sens habitual du terme. Les jeunes de moins de 14 ans doivent utilisés ces modèle sous la surveillance d'adultes.
  Leur construction et leur fonctionnement exigent une compréhension technique, des soins techniques et un comportement sociaux de la sécurité.
• Les erreurs ou la negligence pendant la construction, le vol ou la conduite peuvent entrainer des dommages matériels ou corporels considérables.
• Etant donné que le fabricant et le vendur n ont aucune influence sur la construction/le montage et l'utilisation correcte des modélles, ces risques sont expressement signalés et toute responsabilité est excluse.
• Les hélices d'avion et en général toutes les pieces mobiles présentant un risque constant de blessures. Evitez de toucher ces pieces à tout prix.
• Notez que les moteurs et les régulateurs peuvent atteindre des Températures élevées pendant le fonctionnement. Évitez de toucher ces pieces à tout prix.
• Je jamais se tenir dans la zone dangereuse des pieces en rotation des moteurs électriques avec la batterie d'entrainment raccordée et veilleer à ce qu'aucun autre object n'en contact avec les pieces en rotation !
• Une surcharge ou une charge incorrecte peut provoquer l'explosion des batteries. Assurez-vous que la polarité est correcte.
• Protégéze Youre équipment et vos modèle de la poussière, de la saïté et de l'humidité. N'exposez pas l'apparéil à une chaleur, un froid ou des vibrations excessifs.
  N'tullisez que les chargeurs recommendes et ne chargez vos batteries que jusqu'à la durée de charge specifie. Verifiez toujours que vous equipement n'est pas endommagé et remplacez les pieces defectueuses par des pieces de rechange d'origine.
• N'utilise pas d'apparèels endommégés ou mouillés par une chute, même s'il sont à nouveau secs! Faites-le contrôleur ou replacer par votre revendeur spécialisé ou par le service après-venture Robbe. L'humièt ou les chutes peuvent provquer des defaults cachés, qui entraina un dysfonctionnement après une courte période

AMPLITUDE

de fonctionnement.

Seuls les composants et accessoires recommendes par nous peuvent etre utilisés.
Aucune modification ne doit etre apportee aux systèmes de commande a distance qui ne sont pas décrits dans les instructions.

CONSIGNES DE SECURITE POUR RÉGULATEURS

• Respecter les caractéristiques techniques du régulateur.
  Respectez la polarité de tous les cables de raccordement.
• Evitez à tout prix les courts-circuits.
• Installe ou émbalquez le régulator de manière qu'il ne pulsée pas entre en contact avec de la graisse, de l'huile ou de l'eau.
  Assurer une circulation d'air suffisante.

Lors de la mise en service, ne jamais introduire les mains dans le cercle de braquage de l'échéance Risque de blessures!

Rensseignements importants:

Le systeme récepteur est alimenté par le système BEC intégré du contrôle. Pour la mise en service, toutes metrez la manette des gaz en position „Moteur arrêté" et mette l'émetteur sous tension. Ce n'est qu'ensuite que vous branchez la batterie. Pour yeindre, tous jours déconnecter le contrôle de la batterie en premier, puis éteignez l'émetteur. Pendant le test de fonctionnement, mette les servos des saftrans en position neuta à l'aide de la télécommande (manette et levier de réglage d'émetteur en position centrale). Veillez à laisser la manette des gaz dans la position la plus)basse afin que le moteur ne demarre pas. Lisez également attentivement les instructions de la batterie et du chargeur avant la mise en service. Vérifiez régulièrement l'étanchée des boulons de fixation du moteur dans le fuselage.

CONSIGNES DE SECURITE POUR L'UTILISATION DU MODELE

Attention, risque de blessure!

• Gardez tous une distance de sécurité par rapport à votre modele réduit d'avion.
• Ne survvalez jamais les spectateurs, les autres pilotes ou vous-meme.
• Effectuez plusieurs les figures de vol dans une direction éloignée du pilote ou des spectateurs.
• Ne mettez jamais en danger les personnes ou les animaux.
• Ne jamais voter à proximé de lignes électriques ou de zones résidentielles.
  N'utilise pas votre modele à proximé d'écluses ou de transports publics.
  N'utilise pas toute modèle sur les voies publiques, les autoroutes, les chemins, etc... mais seulement dans des endroits autorisés.
• Ne pas utiliser le modèle par temps d'orage.
  Avant cheque vol, verifiez le bon fonctionnement et la portee de votre systeme de telecommande.
• Àprous le vol,retirez toutes les batteries du modele.

Ne pas "visser" le modele avec l'antenne de l'émetteur pendant le fonctionnement. Dans cette direction, l'émetteur a la plus falible émission. Le meilleur est la position latérale de l'antenne par rapport au modele.

Utilisation d'appareils avec fonction d'enregistrement d'image et/ou de son :

Si vous équipez cette méthode d'un apparéel d'enregistrement video ou d'images (par ex. cameras FPV, Accionscams, etc... ) ou si le modele est déjà équipé d'un tel apparéel, veillez neoir que vous pouvez violer la vie privée d'une ou plusieurs personnes en utilisant la fonction enregistrement. Une violation de la vie privée peut également être considérée comme un survol ou une conduite sur un terrain privé sans l'autorisation appropriée du propriétaire ou à l'approche d'unterrain privé. En tant qu'exploitant du modele, vous étés seuit et entierement responsable de vos actes.

En particulier, toutes les prescriptions légales en vigueur doivent être respectées, qui peuvent être lues auprès des associations de modélisme ou des autoitiés compétentes. Le non-respect de cette consigne peut entrainer des penalties sévières.

Manuel d'utilisation

CONFORMITE

Modellbau Lindinger GmbH déclaré par la première que cet approallet est conforme aux exigences essentielles et autres réglementations pertinentes des directives CE en vigueur. La déclaration de conformité originale se trouve sur Internet à l'adresse www robbe.com, dans la description d'appliarel respectif dans la vue détaillée du produit ou sur demande. Ce produit peut être utilisé dans tous les pays de l'UE.

MISEAUREBUT

Ce symbole indique que les petits apparèts électriques et électroniques doivent être éliminés séparément des déchets menagers à la fin de leur vie utile. Jetez l'appareil dans un point de collecte municipal ou un centre de recyclage local. Ceci s'aquise à tous les pays de l'Union européen ainsi qu'aux autres pays européens disposant d'un système de collecte sélective.

GARANTIE

Nos articles sont couverts par la garantie legale de 24 mois. Si vous souhaitez faire valeur un droit de garantie juste, veuilliez toujours contacter votre revendeur, qui est le garant et responsable du traitement. Pendant ce temps, tout défaut de fonctionnement qui pourrait survenir aussi que les defaults de fabrication ou de fabrication, ou erreurs matérielles seront corrigées gratifiement par nos soins. D'autres droits, par exemple pour des dommages conséculifs, sont exclus.

Le transport jusqu'à nous doit être gratuite, le transport de retard jusqu'à vous est également gratuite. Les envois non prépayés ne peuvent être acceptés. Nous déclinons toute responsabilité pour les dommages de transport et la perte de chaque envoi. Nous recommendons une assurance appropriée.

PourTRAitervos demandedesdegarantie,lesconditionssuivantesdoiventereemplies: Veilleuljondirquevaue d'achat(reçu)avoitreenvoi.

• Les appareils ont eté utilisés conformément au mode d'emploi.
• Seules les sources d'alimentation recommendées et les accessoires d'origine ont été utilisés.
• Il n'y a pas de dommages dus à l'humidité, d'interventions extérieures, d'inversion de polarité, de surcharges et de dommages mécaniques.
• Inclure les informations pertinentes pour localiser le dernier ou le dernier.

ASSURANCE

Les modèles au sol sont généralement couverts par une assurance responsabilité civile privée. Une assurance supplémentaire ou une prolongation est requise pour les modèles d'avion. Vérifiez cette police d'assurance (responsabilité civile) et, si nécessaire, souscrivez une police d'assurance appropriée.

AMPLITUDE

AVIS DE NON-RESPONSABILITÉ

Modellbau Lindinger GmbH ne peut contrcler le respect de la notice de montage et d'utilisation ainsi que les conditions et methodes d'installation, de fonctionnement, d'utilisation et d'entretien des composants du modele. Par consques, nous n'acceptons aucree responsabilité, quelle qu'elle soit, pour toute perte, dommage ou

depondecoulaientde l'utilisation ou de l'exploitation inappropriee de ce modele ou y etant liee de quelque tacon que ce soit.

Dans la mesure où la lol me permet, l'obligation de payer des dommages-intérêts,quelle qu'en soit la raison juridique, est directement imputable à la valeur facturée de l'évenancement à l'origine du dommage.

MISE SUR LEMARCHE

robe Modellsport est une marque deposee de Modellbau Lindinger GmbH.

Sous reserve d'erreurs, de fautes d'impression et de modifications techniques.

Copyright 2019

Modellbau Lindinger 2019

Copie et réimpression, même partielle, uniquement avec autorisation écrite.

Service

Par l'intermédiaire de votre revendeur spécialise ou :

Félicitations pour chaque Amplitude! C'est un avion très dynamique à pilotier. Hotliner en fibre de verre de haute qualité, qui peut être utilisé dans une large gamme de vitesse. La construction d'un tel modele et les solutions détaillées qui lui sont associées sont soumises à un certain nombre de conditions. Par conséquent, les solutions containues dans ce manuel doivent être considérées comme des suggestions. La version PNP (Plug And Play) est déjà très préfabricée. La version ARF (Presque préta à voler) est basée sur l'expérience acquise dans le domaine du modelisme et compétences techniques de base dans la construction de maquettes d'avions. Il y a dans chaque cas différents possibilités et approaches pour oblirnir un très bon modele de vol.

VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT DE COMMENCER LA CONSTRUCTION !

LES INSTRUCTIONS DE VOL

• Avant le premier vol, respectez les consignes de sécurité du chapitre „Consignes de sécurité".
  Pour voler avec votre modele, vous devezCHOIsir une journee aussi calme que possible.
• Une grande prairie plate et sans obstacles (arbres, clôtres, lignes à haute tension, etc.) convient comme terrain pour les premiers vols.
  Effectuer un test de fonctionnement du set de propulsion, des directions et de la télécommande
• Àprouv avoir assemblé le modele sur l'ärodrome, vérifie à nouveau le bon positionnement de tous les compo
  sants du modèle tels que I'aile, I'empennage, les supports d'aile, le moteur, etc.
• Un assistant doit être present pour le département, qui portera le modele en l'air.
  Le depart est généralement contre le vent
• Ne dirigez pas le modele vers le sol.
• Ne pas faire de virages serrés à proximé immediate du sol.
• Vérifier les réactions du modele sur la gouverne de direction. Selon le vol vous pouvez augmenter ou diminuer les parametres de direction.
  Voler à la vitesse minimale de vol à une altitude de sécurité ajustée.
  L'atterrissage doit se faire a une vitesse suffisante.

CONSIGNES DE SECURITE POUR LES BATTERIES

• Ne pas immerger la batterie dans l'eau ou d'autres liquides.
• Ne chauffez pas la batterie, ne la jetez pas au feu et ne la mettez pas au four à micro-ondes.
• Ne pas court-circuiter ou charger en inversion de polarité
  N'appuyez pas, ne deformez pas et ne jetez pas la batterie.
• Ne pas souder directement sur la batterie
• Ne pas chanper ou ouyrir la batterie.
• Ne chargez la batterie qu'avec des chargeurs appropriés, ne la branchez jamais directement sur un adaptateur secteur.
• Ne jamais charger ou décharger la batterie et le chargeur sur une surface inflammable.
• Ne laissez les malles la batterie sans surveillance pendant la charge ou la décharge.
• Ne jamais charger ou décharger la batterie à la lumière directe du soléil ou àroximate d'appareils de chauffage ou d'un feu.
  N'utilissez pas la batterie dans des endroits exposer a des décharges statques élevées. Tout ciel peut endomager, faire exposer ou même enflammher la batterie!
• Conserve la batterie hors de portée des enfants.
• Ne pasmettre l'electrolyte qui fuit en contact avec le feu, il est facilement inflamnable et peut s'enflammer.
• Le liquide electrolytique ne doit pas peneter dans les yeux, mais si c'est le cas, rince-le immeditement à l'eau claire et abondante, puis consultez un medecin.
  L'electrolyte liquide peut également être lavé des vêtements et autres objets avec beaucoup d'eau.
• Respectez les consignes de sécurité du fabricant de la batterie et du chargeur.

AMPLITUDE

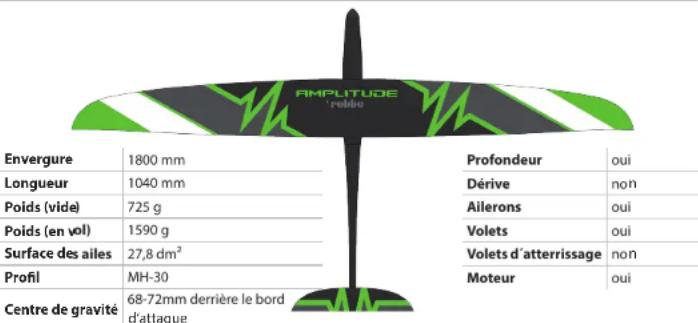

INFORMATIONS TECHNIQUES

ETENDUE DE LA LIVRAISON / ACCESSOIRES NÉCESSAIRES

	ARF PNP
Mateur non inclus Robbe X36-800 (inclus)
Contrôleur non inclus à partir de RoControl 6-60 (non inclus)
Accu non inclus 4S 3200-4000mAh (non inclus)
Servos profondeur non inclus 1x Robbe FS-155 BB MG HV (inclus)
Servos dérivé non Inclus -
Servos allerons non inclus 2x Robbe FS-155 BB MG HV (inclus)
Servos volets non inclus 2x Robbe FS-155 BB MG HV (Inclus)
Servos volets d'atterissage	non inclus -
Rallonges servos non inclus 3x 50cm, 2x 20cm, 4x 25cm MPX-JR Plug (inclus)
Train d'atterissage non inclus non
MULTIlock	non inclus non
Fiches multiplex oui (non inclus)
Colle	UHU Por (non inclus)	-
Epoxy	Oui (non inclus)	-
Frein de vis	Oui (non inclus)	-
Bande auto-agrippante	non inclus oui
Cône	non inclus Cône au Turbo 38mm (inclus)
Hélice	non Inclus 12x8" CAM Prop (Inclus)
Emetteur	min. 5 voies (non inclus)	min. 5 voies (non inclus)
Récepteur	min. 7 voies (non inclus)	min. 7 voies (non inclus)

Manuel d'utilisation

AMPLITUDE

PROFONDEUR

01

ARF

Marquez le centre de la profondeur sur la face inférieure.

ARF

Fraisiez une petite fente excentree de 2 mm pour lolger le guinol d'environ 10x1,8 mm, en commencing a environ 6 mm du bord a la levre d'etanchete du safran. Veillez a ne pas endommager la surface!

03

ARF

Poncez le guignol de la profondeur des deux cotes et collez-le en place avec de la rése époxy 24h épaissé ou Uhu Endfest 300. Le trou est dirigé vers l'arrière, de seille que la distance entre le trou du guignol de gouvernail et la levre d'échéchée est d'environ 12 mm.

02

ARF

D'abord, faiser l'ouverture pour la tringerie de la profondeur.

ARP

Poncez la surface de fixation de la profondeur avec du papier de verre.

01

02

ARF

Retirez les languettes du boitier du servo. Le recouvrir d'une gaine thermoretractable et poncer légarement la gaine thermo. Branched a cable de rallonge et faibles-le avancer dans le fuselage.

FUSELAGE

ARE

Montez maintainant sur le servo, le palonnier raccourci avec un espacement des troués de 5-6mm en position 90^ Assurez-vous que le servo est en position neutre.

ARF

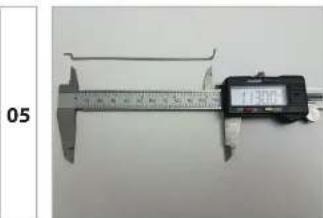

Faire une liaison avec un coude en Z et un angle de 90^ . La distance est de 115mm. Veiliez à ce que les tringleries seront tournées à 90^ l'une par rapport à l'autre!

ARE

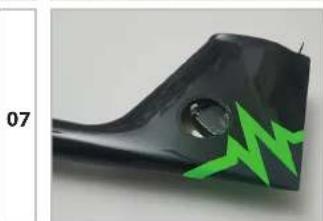

Visser maintainant la tige au servo, l'enfilder dans le fuselage et le faie soit par la ouverture. Connecter un cable de rallonge et le faie avancer dans le fuselage.

ARE

Collez le servo avec de fépoxy épaissi 24h et fixez-le d'abord grossillement.

08

ABF

PNP

Fixer la tringlerie sur le guignol et monter la gouverne de profondeur sur le fuselage à l'alde des vis à tête faisée M3.

09

ARF

La gouverne de profondeur fixée en position neutre et le guilnol en position 90^ , la position finale est maintainant automatquement obtenu. L'axe de rotation du servo doit etre a 90^ par rapport au releavage. Faites également une connexion adhesive entre le servo et l'ouverture du fuselage. Ceia augmente enormement la stabilite. Attende que la résine itait complètement durci.

10

ARF

PNP

Soudier le contrôleur aux cables du moteur comme indiqued sur l'image. Verifier la direction à l'avance et si nécessaire inverser le branchement.

ARF

PNP

Isolor les soudres avec des gains thermoretractables et fixer les cables au moteur a faide d'un serre-cable.

Manuel d'utilisation

AMPLITUDE

12

AR

Le set de propulsion peut maintainer et être inséré dans le fuselage derrière la cloison. Fixer le moteur avec les vis M3x6. Le contrôleur, la batterie et le récepteur peuvent être fixés avec du Velcro. Le récepteur est situé dans la partie aireière du fuselage et doit bien être fixé.

13

ARF PNP

Monter le porte pales avec les hélices sur l'âbre du moteur. SASSURER que l'écrou est serré fermement Attention matériel en aluminium!

14

Pour un réglage ultérieur du centre de gravité, la position de la batterie peut varier. Ce n'est qu'après avoir déterminé le centre de gravité exact que vous marquee la batterie et la paroi du fuselage pour que le centre de gravité reste reproductible.

AILES

01

ARF

Poner la surface de l'emplacement des servos à l'alde d'un papier de verre.

02

ARF

Retiree les languettes du boitier du servo. Le recouvré d'une gaine thermo. Branchede un cable de rallonge et faites-le passer par l'ouverture au milieu de l'aie. En option, vous pouce également installer les servos d'aie avec nos cadres de montage pour servo.

Is sont alors plus faciles à démonter à des fins d'entretien.

AILES

03

ARF

Montez les palonniers a 90^ sur le serv precedement regle sur le neutre. Percez un trou de 1,6mm a environ 9mm. Pour les servos de voits, percer a env.6mm

04

ARF

A partir des chapes, écrous et tiges filétées M2, fabriquezmentenant deux tiges d'environ 43 mm de long pour les allerons. Pour les voëts, prendre la tringerie avec la chape et la chape en Z.

05

ARF

Visser les chapes en laiton avec du frein fillet. Fixez ensuite les tiges aux trous des bras du gouvernail de direction et des servoco. Fixez ensuite les tiges aux trous des bras du gouvernail de direction et des servocommandes.

06

ARF

Collez maintainant les deux servos d'aileron avec de la réserve époxy légarement épaissie. La position exacte est déterminée par le safran fixé de manière neutre, le bras de servomoteur à 90° et la longueur du montage.

07

ARF

Les volets d'aille sont tradimensionnelles articulés en croix, c'est-à-dire de la face inférieure de l'aille vers le haut. Réalissez maintainant deux tringleries de 44 mm de long pour les volets à partir des tiges en Z courtes et des chapes M2. Le collage sa fait de la même manière que pour les aille-rons, mais maintainant le palonnier est légarement incliné vers l'avant en position neutre.

Manuel d'utilisation

AMPLITUDE

08

ARF

De cette façon, un verrouillage mécanique est obtenu à pleine flexion vers le bas au moyen de la tringlerie qui s'algène avec le palonnier.

09

ARF

Utilisé les fiches et prises multiplex à 6 broches comme connecteurs électriques entre l'aie et le fuselage et soudez-les aux extremités des rallonges et au côte opposé correspondant du récepteur. Veiliez à ce que la soudure soit propre, correcte et bien isoler.

MONTAGE, ARF/PNP

01

ARF PNP

Allumez l'émetteur avec la mémoire du modele prérigé et branchez la batterie.

04

ARF PNP

Coller les couvercles avec de l'uhu por

02

ARF

Monter laie sur le fuselage. Veilazce a ce qu'aucen cable ne soit coincé entre le fuselage et la faie!

02

1

ARF

Régléz d'abord le tout mécanique dans la mesure du possible. Essulte, vérifie et ajustez les sens de marche et les distances des servço se l'objet ci-dessous.

05

ARF

Le centre de gravité est à 68-72mm derrière le bord d'attaque. Pour un vol plus adapté aux débutants, reglez le centre de gravité à 68mm en décalant la batterie. Pour un comportement optimé de hotliner, le centre de gravité peut être déplace lentement vers l'arrière.

MONTAGE, ARF/PNP

Reperée et besoin ensuite la position exacte de la batterie dans le fuselage.

DEBATTEMENTS
CONCLUSION

Fonctions Normal Speed Thermique Attérisage
Profondeur +/- 5/3 mm; 20% Expo----1mm
Dérive ----
Allerons +/- 12/8 mm; 35% Expo----+10 mm
Volets ---- 23 mm

Choisssie maintainen un jour avec un threes appriciere pour le premier vol. Avec ces régles, vous n'auriez pas de mauvaises surprises. Nous you recommendans au moins de commencer le premier vol avec un assistant. Nous you sauhaits beoupoc de plusir et des heures ne de rupic de vol rapipe aive ouvee nouveau hotliner et always dons atttllsses

PIECES DETACHEES
NOTES

Pièce de rechange Rétérence
Fuselage ARF sans électronique 263701
Ailes ARF sans servo	263702
Profondeur ARF sans servo	263703

INVERKEHRBRINGER
