Type de produit	Alimentation pour PC
Marque	Seasonic
Modèle	Core Gold GC-500
Puissance nominale	500 W
Certification d’efficacité	80 PLUS Gold
Format	ATX
Dimensions (L x l x h)	150 x 140 x 86 mm
Poids approximatif	1,5 kg
Gestion des câbles	Modulaire
Connecteur principal	20+4 broches
Connecteurs CPU	1 x 4+4 broches EPS12V
Connecteurs PCIe	2 x 6+2 broches
Connecteurs SATA	6
Connecteurs Molex	2
Ventilateur	1 x 120 mm
Protections	OVP, OPP, SCP, UVP, OTP
Norme ErP	Lot 6 (ErP 2013)
Température de fonctionnement	0 °C à 40 °C
Entretien et nettoyage	Nettoyer les grilles de ventilation avec un chiffon sec ; éviter l’humidité
Sécurité	Ne pas ouvrir le bloc ; utiliser uniquement les câbles fournis ; placer à l’abri de l’humidité
Pièces détachées et réparabilité	Non réparable par l’utilisateur ; garantie standard du fabricant
Garantie	5 à 7 ans selon le point de vente
Contenu de l’emballage	Bloc d’alimentation, jeu de câbles modulaires, manuel, câble secteur, sachet d’accessoires

FOIRE AUX QUESTIONS - Core Gold GC 500 SEASONIC

Comment installer le bloc d’alimentation Seasonic Core Gold GC-500 ?

Éteignez l’ordinateur et mettez l’interrupteur sur O. Ouvrez le boîtier, retirez l’ancienne alimentation, puis placez la nouvelle en orientant le ventilateur vers la carte mère. Fixez-la avec les quatre vis fournies, branchez les câbles modulaires au bloc, puis connectez-les à la carte mère et aux périphériques. Refermez le boîtier et branchez le cordon secteur.

Quels connecteurs sont fournis avec le Core Gold GC-500 ?

Le bloc modulaire est livré avec un câble principal 20+4 broches, un câble CPU 4+4 broches, deux câbles PCIe 6+2 broches, six connecteurs SATA et deux connecteurs Molex. Utilisez uniquement les câbles fournis pour éviter tout dommage.

L’alimentation ne s’allume pas, que faire ?

Vérifiez que le cordon secteur est bien branché, que l’interrupteur arrière est sur I, et que la prise fonctionne. Assurez-vous que tous les connecteurs sont enfoncés correctement. Si le problème persiste, basculez l’interrupteur plusieurs fois (0,5 s entre chaque). Consultez la notice pour plus de détails.

Cette alimentation est-elle compatible avec ma carte mère ?

Oui, le Core Gold GC-500 est au format ATX et possède un connecteur 20+4 broches ainsi qu’un connecteur CPU 4+4 broches. Il est compatible avec la plupart des cartes mères modernes. Pour les cartes nécessitant deux connecteurs EPS, vérifiez que votre modèle dispose d’un second câble (non fourni sur ce modèle).

Quelle est la puissance recommandée pour mon PC ?

Le Core Gold GC-500 (500 W) convient aux configurations grand public avec une carte graphique milieu de gamme. Pour un PC gaming avec une carte haut de gamme, optez pour un modèle de 650 W ou plus. Calculez la consommation totale de vos composants avant achat.

Puis-je ouvrir le bloc d’alimentation pour le réparer ?

Non, n’ouvrez jamais le bloc d’alimentation. Il contient des condensateurs qui peuvent rester chargés et provoquer un choc mortel. L’ouverture annule la garantie. Toute réparation doit être effectuée par un professionnel agréé.

Comment entretenir l’alimentation ?

Maintenez les grilles de ventilation propres en soufflant de la poussière avec un air comprimé ou en essuyant avec un chiffon sec. Placez l’alimentation dans un endroit sec et à l’abri de l’humidité. Ne bloquez jamais le ventilateur.

Quelle est la garantie du Seasonic Core Gold GC-500 ?

Seasonic offre généralement une garantie de 5 à 7 ans sur ses alimentations Core Gold. La durée exacte dépend du revendeur. Consultez le site www.seasonic.com pour les conditions de garantie et la procédure RMA.

Ce bloc est-il silencieux ?

Oui, le ventilateur de 120 mm adopte une courbe de vitesse optimisée pour un fonctionnement silencieux. En charge légère, le ventilateur peut même s’arrêter sur certains modèles (mode semi-passif). Vérifiez les spécifications de votre variante.

Puis-je utiliser des câbles modulaires d’une autre alimentation ?

Non, utilisez exclusivement les câbles fournis avec le Core Gold GC-500. Les câbles d’autres marques ou modèles peuvent avoir un brochage différent et endommager vos composants ou le bloc d’alimentation.

MODE D'EMPLOI Core Gold GC 500 SEASONIC

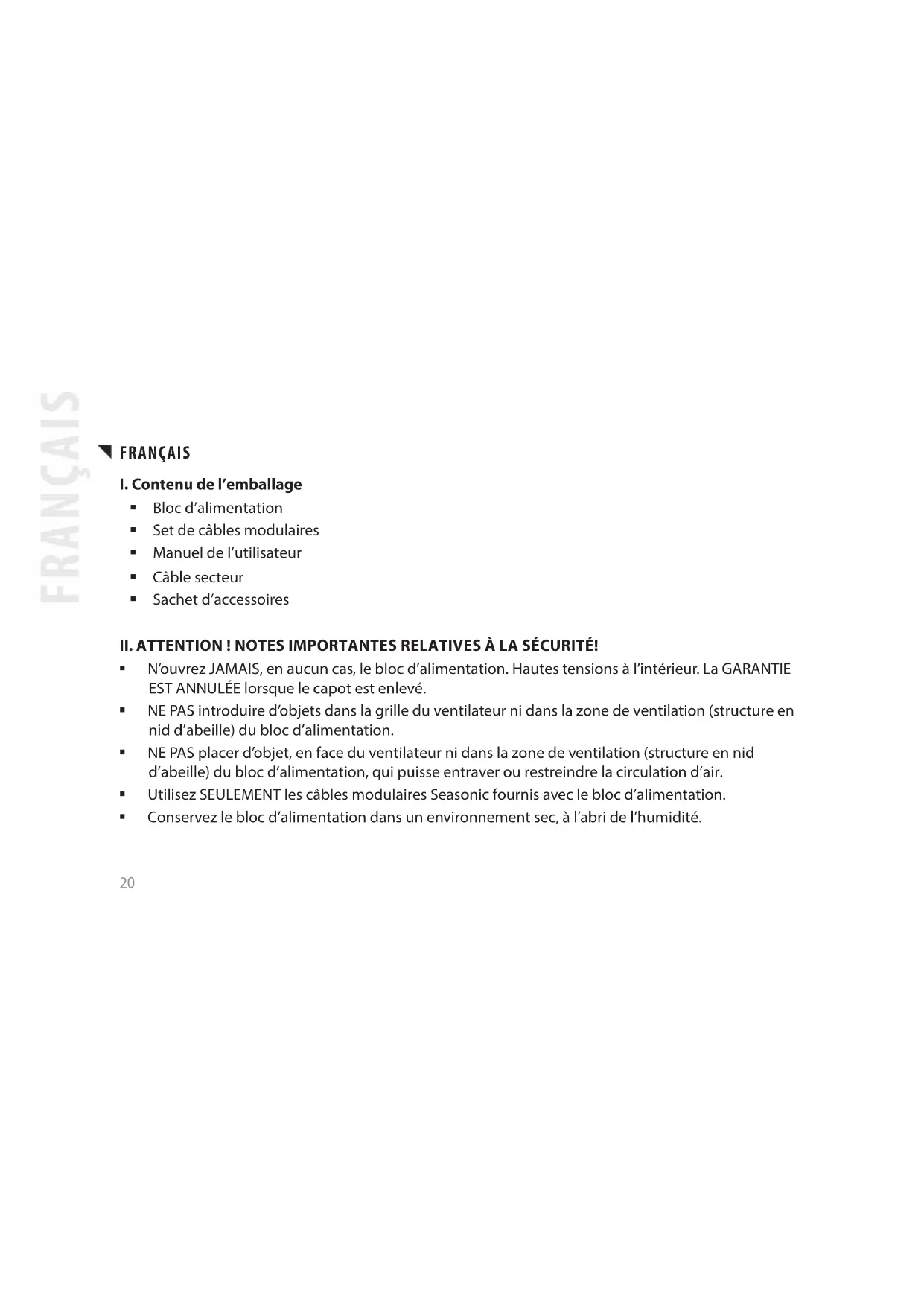

I. Contenu de l'emballage

■ Bloc d'alimentation
■ Set de câbles modulaires
■ Manuel de l'utilisateur
Câble secteur
■ Sachet d'accessoires

II. ATTENTION ! NOTES IMPORTANTES RELATIVES À LA SÉCURITÉ!

N'ouvrez JAMAIS, en aucun cas, le bloc d'alimentation. Hautes tensions à l'intérieur. La GARANTIE EST ANNULÉE lorsque le capot est enlevé.
■ NE PAS introduire d'objets dans la grille du ventilateur ni dans la zone de ventilation (structure en nid d'abeille) du bloc d'alimentation.
■ NE PAS placer d'objet, en face du ventilateur ni dans la zone de ventilation (structure en nid d'abeille) du bloc d'alimentation, qui puisse entraver ou restreindre la circulation d'air.
Utilisez SEULEMENT les câbles modulaires Seasonic fournis avec le bloc d'alimentation.
- Conservez le bloc d'alimentation dans un environnement sec, à l'abri de l'humidité.

Le bloc d'alimentation est destiné à être intégré dans un ordinateur et n'est pas destiné à une utilisation externe ou à l'extérieur.

III. DÉSINSTALLATION DE VOTRE BLOC D'ALIMENTATION

1. Avant tout, merci de bien vouloir lire au-dessus le chapitre II : Attention ! Notes Importantes Relatives à la Sécurité
2. Veillez à ce que votre ordinateur soit bien éteint. Mettez l'interrupteur du bloc d'alimentation sur « O » (Éteint) et retirez le câble d'alimentation de la prise électrique.
3. Ouvrez le boitier de votre ordinateur (veuillez-vous référer au manuel du constructeur).
4. Déconnectez avec précaution tous les connecteurs du bloc d'alimentation de la carte mère et de tous les périphériques.
5. Dévissez les vis maintenant le bloc d'alimentation au boitier PC.
6. Enlevez délicatement le bloc d'alimentation du boitier PC.

IV. INSTALLATION DU BLOC D'ALIMENTATION

1. Installer le bloc d'alimentation Seasonic à l'emplacement prévu dans le boitier et utilisez les quatre vis fournis afin de maintenir le bloc au boitier PC. Ne serrez pas trop fort les vis.

a. Pour les blocs d'alimentation avec ventilateur intégré, le ventilateur doit faire face à la carte mère. (Selon le type de boitier, le ventilateur du bloc d'alimentation pourra être mis face à la carte mère ou face au boitier, si ce dernier possède une aération de prévue).
b. Pour les blocs d'alimentation Fanless, Sea Sonic recommande de monter le bloc dans le boitier PC avec la partie supérieure, fait d'une structure en nid d'abeille, sur le dessus. Toutefois, il y a des trous de fixation supplémentaires sur le bloc d'alimentation afin de permettre un montage inversé si nécessaire.

1. Branchement sur la carte-mère:

a. NE PAS forcer les connecteurs lors du branchement. Les connecteurs ont un détrompeur afin d'être branché que dans un seul sens. Veillez à bien vérifier que les connecteurs sont bien branchés dans leurs emplacements et sécurisé.
b. Branchez l'extrémité du connecteur 20/24 broches au bon endroit sur le bloc d'alimentation.
c. Branchez l'autre extrémité du connecteur 20/24 broches à la carte-mère. Selon la carte-mère, vous aurez besoin au choix, de brancher ou de ne pas brancher la partie additionnelle de 4 broches du câble à votre carte-mère.
d. Branchez le connecteur +12V de 4 broches et le connecteur EPS +12V si besoin.

e. Si votre ordinateur requiert un double connecteur EPS +12V, veuillez brancher le connecteur 8 broches du second câble EPS au bon connecteur de l'alimentation. Par la suite, branchez le connecteur 8 broches à votre carte-mère.

1. Branchement des périphériques:

a. Branchez l'un des câbles pour périphérique au bloc d'alimentation et l'autre extrémité à vos composants.
b. NE PAS forcer sur le connecteur lors du branchement. Les connecteurs ont un détrompeur afin d'être branché que dans un seul sens.
c. Veillez à bien vérifier que les connecteurs sont bien branchés dans leurs emplacements et sécurisé.

1. Fermez le boitier de votre ordinateur selon les instructions fournis par le constructeur.

2. Branchez le cordon d'alimentation secteur fournis avec votre alimentation et appuyez sur l'interrupteur marche/arrêt afin de le mettre sur la position « I » (marche).

3. Vous êtes paré pour démarrer votre ordinateur dorénavant équipé d'un bloc Seasonic.

V. Dépannage

Si votre installation est correcte et que votre alimentation ne fonctionne toujours pas correctement, merci de bien vouloir regarder les points suivants.

1. Vérifiez de nouveau que votre cordon d'alimentation secteur soit correctement branché sur votre prise et à l'alimentation.
2. Vérifiez de nouveau que votre cordon d'alimentation secteur soit correctement branché sur votre prise et à l'alimentation.
3. Vérifiez de nouveau que la prise électrique soit correctement alimentée.
4. Vérifiez de nouveau que l'interrupteur situé à l'arrière de l'alimentation électrique soit sur la position "l" (allumé).
5. Vérifiez de nouveau tous les branchements sur la carte-mère et sur vos périphériques.
6. L'interrupteur marche/arrêt à l'arrière du bloc d'alimentation peut être basculé entre "I" et "O" plusieurs fois, avec un délai de 0.5 sec entre chaque tentative afin d'être certain que le bloc est bien remis à zéro.
7. Si vous continuez à rencontrer des difficultés avec votre bloc d'alimentation, merci de bien vouloir visiter www.seasonic.com pour plus d'information.

Remarques

- Le fonctionnement du bloc d'alimentation se fait sur la base d'une technologie dite de « pull », ce qui signifie que le bloc ne fournit que le courant demandé par la carte-mère et les autres composants.

Si la carte-mère est défectueuse, le bloc d'alimentation ne démarrera pas.
Si l'un des périphériques est défectueux, le bloc d'alimentation ne fournira pas de tension à ce composant en particulier.
- Ce bloc d'alimentation est compatible avec la dernière norme ErP 2013. Pour que votre système puisse fonctionner de manière optimale, merci de bien vouloir mettre à jour le BIOS de votre carte-mère dans sa version la plus récente et configurer ce dernier selon les recommandations ErP 2013, en activant toutes les options d'économies. Désactivez également l'option « audio always-on ». Veuillez consulter le manuel de votre carte-mère pour plus d'information.

VI. Garantie

La garantie de Seasonic couvre toutes les alimentations électriques à partir de la date d'achat contre les défauts de fabrication ou matériel. Cette dernière couvre les défauts de fabrications ou les pannes. Pendant la durée de la garantie, Seasonic se réserve le droit de soit réparer les produits, soit les remplacer par des produits similaires ou de performances identiques en sachant que:

• Le produit soit retourné au point d'achat, frais de port payé.
• Le produit a été correctement utilise conformément à l'usage destine à ce dernier et selon les instructions du fabricant.
• Le produit n'a pas été endommagé par une catastrophe naturelle comme la foudre, une inondation ou un incendie.

Le produit n'a jamais été ouvert et les sceaux de garantie n'ont pas été brisés.
Pour plus d'information, merci de bien vouloir visiter www.seasonic.com/rma

Remarque

- Les conditions générales de la garantie peuvent varier d'une région à une autre du globe.

VII. Limite de Responsabilité

Tous les efforts ont été fait afin de s'assurer de la bonne validité des informations fournis dans le présent document. Seasonic décline toute responsabilité expresse ou implicite, de tout dommage(s) causé aux composants de votre ordinateur suite à une erreur ou une omission pendant l'installation ou le retrait de l'alimentation électrique ou en raison d'un défaut ou d'une défaillance du produit.

Merci de bien vouloir visiter www.seasonic.com pour plus de détails.
