Produkttyp	PC-Netzteil
Marke	Seasonic
Modell	Core Gold GC-500
Nennleistung	500 W
Effizienzzertifizierung	80 PLUS Gold
Formfaktor	ATX
Abmessungen (L x B x H)	150 x 140 x 86 mm
Ungefähres Gewicht	1,5 kg
Kabelmanagement	Modular
Hauptanschluss	20+4 Pin
CPU-Anschlüsse	1 x 4+4 Pin EPS12V
PCIe-Anschlüsse	2 x 6+2 Pin
SATA-Anschlüsse	6
Molex-Anschlüsse	2
Lüfter	1 x 120 mm
Schutzfunktionen	OVP, OPP, SCP, UVP, OTP
ErP-Norm	Los 6 (ErP 2013)
Betriebstemperatur	0 °C bis 40 °C
Pflege und Reinigung	Lüftungsgitter mit einem trockenen Tuch reinigen; Feuchtigkeit vermeiden
Sicherheit	Netzteil nicht öffnen; nur mitgelieferte Kabel verwenden; vor Feuchtigkeit schützen
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar; Standard-Herstellergarantie
Garantie	5 bis 7 Jahre je nach Verkaufsstelle
Packungsinhalt	Netzteil, modulares Kabelkit, Handbuch, Netzkabel, Zubehörbeutel

Häufig gestellte Fragen - Core Gold GC 500 SEASONIC

Wie installiere ich das Seasonic Core Gold GC-500 Netzteil?

Schalten Sie den Computer aus und stellen Sie den Schalter auf O. Oeffnen Sie das Gehaeuse, entfernen Sie das alte Netzteil, setzen Sie das neue ein und richten Sie den Luefter zur Hauptplatine. Befestigen Sie es mit den vier mitgelieferten Schrauben, schliessen Sie die modularen Kabel am Netzteil an und verbinden Sie sie mit der Hauptplatine und den Peripheriegeraeten. Schliessen Sie das Gehaeuse und stecken Sie das Netzkabel ein.

Welche Anschluesse werden mit dem Core Gold GC-500 mitgeliefert?

Das modulare Netzteil wird mit einem 20+4-Pin-Hauptkabel, einem 4+4-Pin-CPU-Kabel, zwei 6+2-Pin-PCIe-Kabeln, sechs SATA-Anschluessen und zwei Molex-Anschluessen geliefert. Verwenden Sie nur die mitgelieferten Kabel, um Schaeden zu vermeiden.

Das Netzteil schaltet sich nicht ein, was tun?

Ueberpruefen Sie, ob das Netzkabel richtig eingesteckt ist, der hintere Schalter auf I steht und die Steckdose funktioniert. Stellen Sie sicher, dass alle Stecker richtig eingerastet sind. Wenn das Problem weiterhin besteht, schalten Sie den Schalter mehrmals um (0,5 s zwischen den Vorgaengen). Weitere Details finden Sie in der Bedienungsanleitung.

Ist dieses Netzteil mit meinem Mainboard kompatibel?

Ja, das Core Gold GC-500 ist im ATX-Format und verfuegt ueber einen 20+4-Pin-Anschluss sowie einen 4+4-Pin-CPU-Anschluss. Es ist mit den meisten modernen Mainboards kompatibel. Fuer Motherboards, die zwei EPS-Anschluesse benoetigen, pruefen Sie, ob Ihr Modell ueber ein zweites Kabel verfuegt (bei diesem Modell nicht enthalten).

Welche Leistung wird fuer meinen PC empfohlen?

Das Core Gold GC-500 (500 W) eignet sich fuer Einsteiger- und Mittelklassekonfigurationen mit einer Grafikkarte der Mittelklasse. Fuer einen Gaming-PC mit einer High-End-Grafikkarte waehlen Sie ein Modell mit 650 W oder mehr. Berechnen Sie vor dem Kauf den Gesamtverbrauch Ihrer Komponenten.

Kann ich das Netzteil zur Reparatur oeffnen?

Nein, oeffnen Sie niemals das Netzteil. Es enthaelt Kondensatoren, die geladen bleiben und einen toedlichen Schlag verursachen koennen. Das Oeffnen erlischt die Garantie. Reparaturen duerfen nur von einem autorisierten Fachmann durchgefuehrt werden.

Wie pflege ich das Netzteil?

Halten Sie die Lueftungsgitter sauber, indem Sie Staub mit Druckluft ausblasen oder mit einem trockenen Tuch abwischen. Stellen Sie das Netzteil an einem trockenen Ort ohne Feuchtigkeit auf. Blockieren Sie niemals den Luefter.

Wie lautet die Garantie fuer das Seasonic Core Gold GC-500?

Seasonic gewaehrt in der Regel 5 bis 7 Jahre Garantie auf seine Core Gold-Netzteile. Die genaue Dauer haengt vom Haendler ab. Besuchen Sie www.seasonic.com fuer die Garantiebedingungen und das RMA-Verfahren.

Ist dieses Netzteil leise?

Ja, der 120-mm-Luefter verwendet eine optimierte Drehzahlkurve fuer leisen Betrieb. Bei geringer Last kann der Luefter bei einigen Modellen sogar anhalten (halbpassiver Modus). Ueberpruefen Sie die Spezifikationen Ihrer Variante.

Kann ich modulare Kabel eines anderen Netzteils verwenden?

Nein, verwenden Sie ausschliesslich die mit dem Core Gold GC-500 mitgelieferten Kabel. Kabel anderer Marken oder Modelle koennen eine andere Pinbelegung haben und Ihre Komponenten oder das Netzteil beschae-digen.

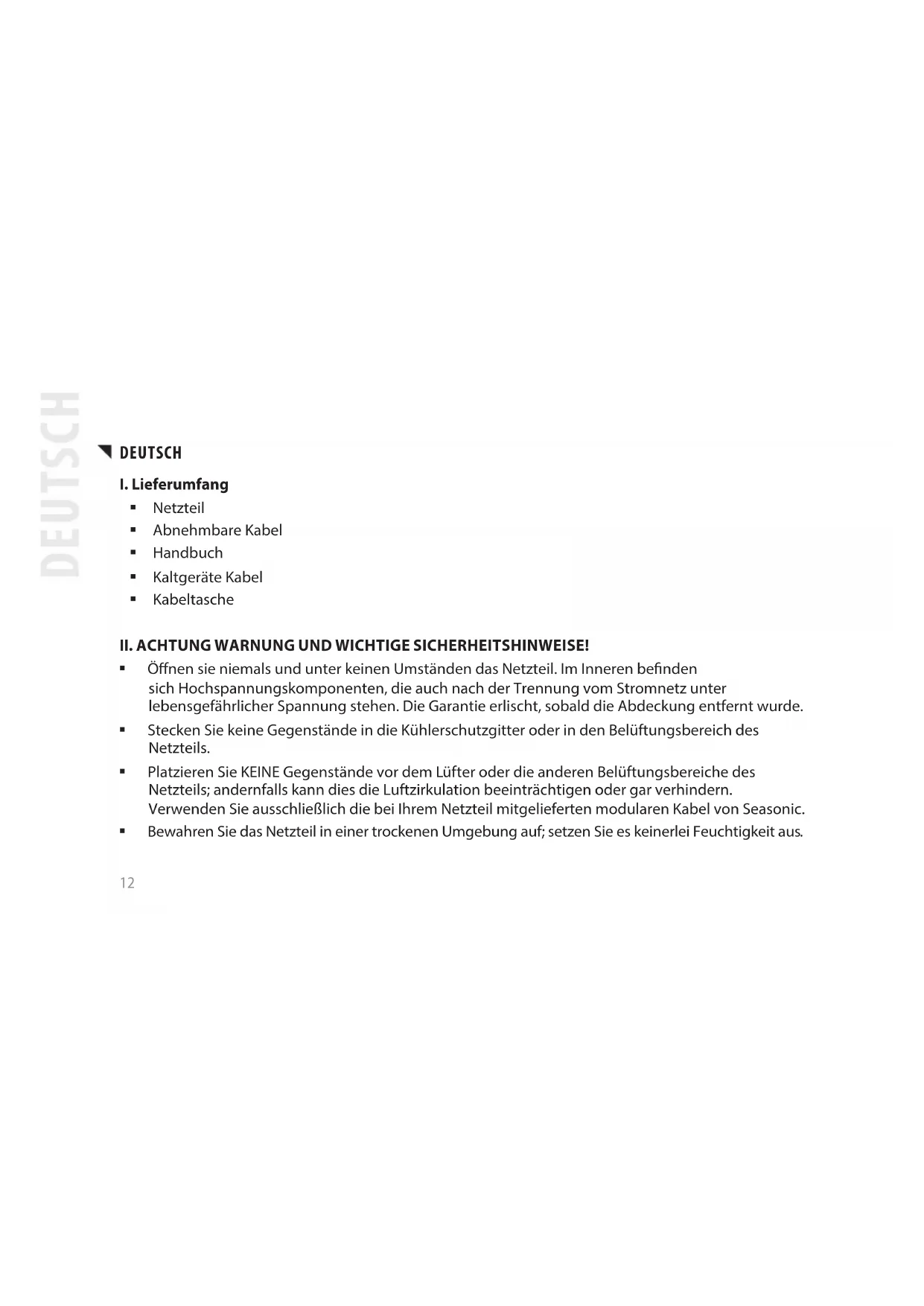

BEDIENUNGSANLEITUNG Core Gold GC 500 SEASONIC

Netzteil
■ Abnehmbare Kabel
■ Handbuch
Kaltgeräte Kabel
Kabeltasche

II. ACHTUNG WARNUNG UND WICHTIGE SICHERHEITSHINWEISE!

• Öffnen sie niemals und unter keinen Umständen das Netzteil. Im Inneren befinden sich Hochspannungskomponenten, die auch nach der Trennung vom Stromnetz unter lebensgefährlicher Spannung stehen. Die Garantie erlischt, sobald die Abdeckung entfernt wurde.
  ■ Stecken Sie keine Gegenstände in die Kühlerschutzgitter oder in den Belüftungsbereich des Netzteils.
• Platzieren Sie KEINE Gegenstände vor dem Lüfter oder die anderen Belüftungsbereiche des Netzteils; andernfalls kann dies die Luftzirkulation beeinträchtigen oder gar verhindern. Verwenden Sie ausschließlich die bei Ihrem Netzteil mitgelieferten modularen Kabel von Seasonic.
  ■ Bewahren Sie das Netzteil in einer trockenen Umgebung auf; setzen Sie es keinerlei Feuchtigkeit aus.

Das Netzteil dient dem Einbau in einem Computersystem; es ist nicht zur Nutzung im Freien oder als externes Netzteil geeignet.

III. AUSBAU DES ALTEN NETZTEILS

1. Bitte lesen Sie zuerst Kapitel II Achtung Warnung und wichtige Sicherheitshinweise weiter oben.
2. Überprüfen Sie, dass das System korrekt heruntergefahren ist, schalten Sie den AC-Ein-/Ausschalter des Netzteils auf die „O“-Position (aus). Trennen Sie nun Ihren PC von sämtlichen AC-Netzquellen und entfernen sie das Kaltgerätekabel vom Netzteil.
3. Öffnen Sie das PC-Gehäuse und befolgen Sie gegebenenfalls dazu die Anweisungen der Bedienungsanleitung Ihres PC oder Gehäuse Herstellers.
4. Trennen Sie vorsichtig alle DC-Kabelanschlüsse des Netzteils vom Mainboard und ziehen Sie sämtliche Peripherieanschlüsse.
5. Lösen Sie die Schrauben, die das Netzteil von hinten an der Rückseite des PC-Gehäuses halten.
6. Entfernen Sie das Netzteil vorsichtig aus dem PC-System.

IV. INSTALLATION DES NETZTEILS

1. Platzieren Sie das Seasonic-Netzteil an dem dafür vorgesehenen Platz des Gehäuses; befestigen Sie das Netzteil mit vier im Zubehörbeutel enthaltenen Schrauben an der Rückseite des Gehäuses. Drehen Sie die Schrauben nicht zu fest.

a. Für Netzteile mit einem eingebauten Lüfter, die Seite des Netzteils mit dem Lüftergitter sollte in Richtung Mainboard zeigen. (Abhängig vom Gehäusetyp kann das bedeuten das dieser dann nach oben oder nach unten zeigt.)
b. Bei lüfterlosen Netzteilen empfiehlt Seasonic das Netzteil so einzubauen das die Lüftungsabdeckung nach oben zeigt. Es gibt jedoch zusätzliche Montage-Schraubenbohrungen an der Rückseite der Stromversorgung, vorgesehen um falls erforderlich auch eine umgekehrte Montage zu ermöglichen.

a. Schließen Sie den Anschluss NICHT mit Gewalt an; die Anschlüsse sind codiert, können also nur in einer Richtung eingesteckt werden. Stellen Sie sicher, dass der Stecker fest sitzt.
b. Verbinden Sie das Netzteilende des 20-/24-poligen Kabels mit dem entsprechenden Anschluss am Netzteil.
c. Verbinden Sie das Mainboard Ende des 24/20-Pin Kabels mit dem Mainboard. Je nach Mainboard, müssen Sie denn teilbaren 24/20-Pin-Anschluss entsprechend anpassen.
d. Schließen Sie gegebenenfalls den 4-poligen + 12 V-Stecker und/oder den + 12 V-EPS-Stecker an.

e. Falls Ihr System Dual-EPS-Anschlüsse (+ 12 V) benötigt, verbinden Sie bitte das 12-polige Ende des zweiten 8-poligen CPU-Anschlusses mit dem entsprechenden 12-poligen Anschluss des Netzteils an. Verbinden Sie dann das Mainboard-Ende des 8-poligen Anschlusses mit dem Mainboard.

1. Anschluss von Peripheriekomponenten:

a. Verbinden Sie das Netzteilende des Peripherieanschlusskabels mit der entsprechenden Buchse des Netzteils.
b. Schließen Sie den Anschluss NICHT mit Gewalt an; die Anschlüsse sind codiert, können also nur in einer Richtung eingesteckt werden. Stellen Sie gegebenenfalls sicher, dass die Steckerverriegelung fest sitzt.
c. Überprüfen Sie das die Anschlüsse fest und sicher sitzen.

1. Verschließen Sie das Computergehäuse wieder vollständig und befolgen sie die Gehäuse Hersteller Anleitung.
2. Schließen Sie das im Karton mitgelieferte AC-Netzkabel an; schalten Sie den AC-Ein-/Ausschalter an der Rückseite des Netzteils auf die „I“-Position (ein).
3. Nun können Sie Ihren Computer starten. Powered by Seasonic.

V. Problemlösung

Falls das Netzteil nicht richtig funktioniert, prüfen Sie bitte die nachstehende Checkliste.

1. Prüfen Sie, ob das AC-Netzkabel korrekt an einer AC-Steckdose und dem Netzteil angeschlossen ist.
2. Prüfen Sie, ob die AC-Steckdose eingeschaltet ist bzw. Strom liefert.
3. Prüfen Sie, ob der AC-Ein-/Ausschalter auf der Rückseite des Netzteils in der „l“-Position (ein) ist.
4. Prüfen und sichern Sie sämtliche Mainboard- und Peripheriegeräteanschlüsse.
5. Der AC-Ein-/Ausschalter an der Rückseite des Netzteils kann mehrmals mit einer Pause von jeweils 0.5 Sekunden zwischen „I“ und „O“ umgeschaltet werden; dadurch stellen Sie sicher, dass das Netzteil neu gestartet wird.
6. Falls weiterhin Probleme auftreten und das Netzteil nicht richtig funktioniert, erhalten Sie unter www.seasonic.com weitere technische Anweisungen und Hilfen.

Hinweise

Das Netzteil basiert auf einer „Pull“-Technologie, bei der nur der Strom geliefert wird, der durch das Mainboard und die Komponenten bezogen wird.
■ Bei einer Fehlfunktion des Mainboards schaltet sich das Netzteil nicht ein.
- Bei einer Fehlfunktion der Peripheriekomponenten liefert das Netzteil der betreffenden Komponenten keinen Strom.

Das Netzteil entspricht den neuesten Anforderungen ErP 2013. Für eine korrekte Systemfunktion aktualisieren Sie bitte Ihre Mainboard-BIOS auf die neueste Version und Konfiguration des BIOS gemäß ErP 2013 Anforderungen - aktivieren alle Energiesparfunktionen für Standby- und Normalbetrieb, und deaktivieren Sie die Audio-always-on Funktion. Bitte konsultieren Sie Ihren Motherboard-Hersteller für weitere Unterstützung.

VI. Garantie

Die Seasonic Herstellergarantie erstreckt sich auf Material- und Verarbeitungsfehler aller Netzteile vom Zeitpunkt des Rechnungsdatums. Während der Garantiedauer behält sich Sea Sonic das Recht vor, zwischen der Reparatur und dem Ersatz durch Geräte identischer oder vergleichbarer Leistung zu entscheiden; vorausgesetzt:

Das Produkt wurde an die Verkaufsstelle zurückgebracht, das Porto im Voraus bezahlt.
Das Produkt wurde nicht hinsichtlich seines eigentlichen Zwecks missbraucht.
Das Produkt wurde nicht infolge von Ereignissen höherer Gewalt (z. B. Blitzschlag, Überschwemmung oder Brand) beschädigt.
■ Die Produktabdeckung wurde niemals entfernt, der Garantieaufkleber ist unbeschädigt.

Weitere Einzelheiten entnehmen Sie bitte unserer Webseite: www.seasonic.com/rma

Hinweise

■ Die Garantiebedingungen können je nach Region variieren.

VII. Haftungsausschluss

Wir haben alle Mühen im Hinblick auf die Genauigkeit dieser Informationen unternommen. Sea Sonic haftet nicht – weder explizit noch implizit – für jegliche Schäden an Ihren Komponenten, die infolge von Fehlern oder Auslassungen bei den Schritten zur Entfernung oder Installation des Netzteils oder aufgrund von Fehlern oder Defekten am Produkt entstanden sind.

Sea Sonic haftet nicht – weder explizit noch implizit – für die Nutzung dieses Produktes und Schäden, die aufgrund der Nutzung dieses Produktes bei anderen Geräten in einem Computer infolge eines Produktfehlers entstanden sind.

Weitere Einzelheiten entnehmen Sie bitte unserer Webseite: www.seasonic.com.
