Тип продукту	Блок живлення для ПК
Бренд	Seasonic
Модель	Core Gold GC-500
Номінальна потужність	500 Вт
Сертифікація ефективності	80 PLUS Gold
Форм-фактор	ATX
Розміри (Д x Ш x В)	150 x 140 x 86 мм
Приблизна вага	1,5 кг
Керування кабелями	Модульне
Основний роз'єм	20+4 контакти
Роз'єми CPU	1 x 4+4 контакти EPS12V
Роз'єми PCIe	2 x 6+2 контакти
Роз'єми SATA	6
Роз'єми Molex	2
Вентилятор	1 x 120 мм
Захист	OVP, OPP, SCP, UVP, OTP
Стандарт ErP	Лот 6 (ErP 2013)
Робоча температура	від 0 °C до 40 °C
Догляд та чищення	Очищайте вентиляційні решітки сухою ганчіркою; уникайте вологи
Безпека	Не відкривайте блок; використовуйте лише надані кабелі; розташовуйте подалі від вологи
Запчастини та ремонтопридатність	Не підлягає ремонту користувачем; стандартна гарантія виробника
Гарантія	5-7 років залежно від місця продажу
Вміст упаковки	Блок живлення, набір модульних кабелів, посібник, кабель живлення, пакет аксесуарів

Часті запитання - Core Gold GC 500 SEASONIC

Як встановити блок живлення Seasonic Core Gold GC-500?

Вимкніть комп'ютер і переведіть вимикач у положення O. Відкрийте корпус, вийміть старий блок живлення, потім розташуйте новий, спрямувавши вентилятор до материнської плати. Закріпіть його чотирма гвинтами, що додаються, підключіть модульні кабелі до блоку, потім підключіть їх до материнської плати та периферійних пристроїв. Закрийте корпус і підключіть кабель живлення.

Які роз'єми постачаються з Core Gold GC-500?

Модульний блок постачається з основним кабелем 20+4 контакти, кабелем CPU 4+4 контакти, двома кабелями PCIe 6+2 контакти, шістьма роз'ємами SATA та двома роз'ємами Molex. Використовуйте лише надані кабелі, щоб уникнути пошкоджень.

Блок живлення не вмикається, що робити?

Переконайтеся, що кабель живлення підключено, задній вимикач у положенні I, а розетка працює. Переконайтеся, що всі роз'єми належним чином зафіксовані. Якщо проблема не зникає, кілька разів перемкніть вимикач (з інтервалом 0,5 с). Зверніться до інструкції для детальнішої інформації.

Чи сумісний цей блок живлення з моєю материнською платою?

Так, Core Gold GC-500 має форм-фактор ATX, основний роз'єм 20+4 контакти та роз'єм CPU 4+4 контакти. Він сумісний з більшістю сучасних материнських плат. Для плат, які потребують два роз'єми EPS, переконайтеся, що ваша модель має додатковий кабель (не входить до цієї моделі).

Яка рекомендована потужність для мого ПК?

Core Gold GC-500 (500 Вт) підходить для звичайних конфігурацій з відеокартою середнього рівня. Для ігрового ПК з висококласною картою оберіть модель 650 Вт або вище. Підрахуйте загальне споживання ваших компонентів перед покупкою.

Чи можна відкрити блок живлення для ремонту?

Ні, ніколи не відкривайте блок живлення. Він містить конденсатори, які можуть залишатися зарядженими та спричинити смертельний удар. Відкриття анулює гарантію. Будь-який ремонт повинен виконуватися кваліфікованим фахівцем.

Як доглядати за блоком живлення?

Тримайте вентиляційні решітки чистими, видуваючи пил стисненим повітрям або витираючи сухою ганчіркою. Розташовуйте блок у сухому місці, подалі від вологи. Ніколи не блокуйте вентилятор.

Яка гарантія на Seasonic Core Gold GC-500?

Seasonic зазвичай надає гарантію 5-7 років на блоки живлення Core Gold. Точна тривалість залежить від продавця. Відвідайте www.seasonic.com для умов гарантії та процедури RMA.

Чи є цей блок тихим?

Так, 120-мм вентилятор використовує оптимізовану криву швидкості для безшумної роботи. При легкому навантаженні вентилятор може навіть зупинятися на деяких моделях (напівпасивний режим). Перевірте специфікації вашого варіанту.

Чи можна використовувати модульні кабелі від іншого блока живлення?

Ні, використовуйте виключно кабелі, що постачаються з Core Gold GC-500. Кабелі інших марок або моделей можуть мати іншу розводку та пошкодити компоненти або блок живлення.

ПОСІБНИК КОРИСТУВАЧА Core Gold GC 500 SEASONIC

ПОСІБНИК КОРИСТУВАЧА БЛОКА ЖИВЛЕННЯ

FOR ALL SEASONIC CONSUMER POWER SUPPLIES

ENGLISH 4

DEUTSCH 12

FRANÇAIS 20

ESPAÑOL 28

ITALIANO 36

PORTUGUÊS 42

繁體中文 48

简体中文 54

РУССКИЙ 60

УКРАЇНСЬКА 68

ENGLISH

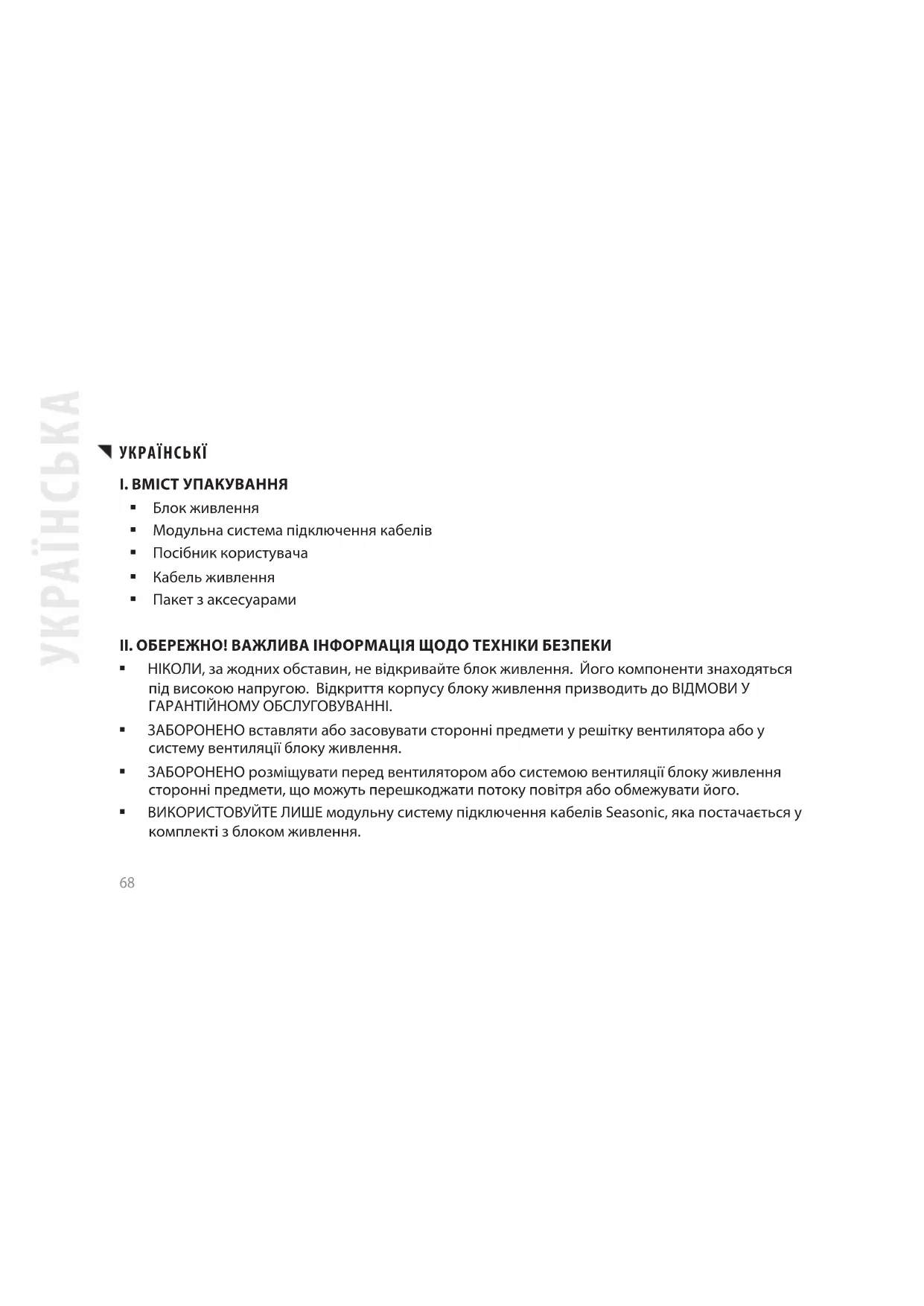

I. Carton Contents

■ Блок живлення
■ Модульна система підключення кабелів
■ Посібник користувача
■ Кабель живлення
■ Пакет з аксесуарами

II. ОБЕРЕЖНО! ВАЖЛИВА ІНФОРМАЦІЯ ЩОДО ТЕХНІКИ БЕЗПЕКИ

■ НІКОЛИ, за жодних обставин, не відкривайте блок живлення. Його компоненти знаходяться під високою напругою. Відкриття корпусу блоку живлення призводить до ВІДМОВИ У ГАРАНТІЙНОМУ ОБСЛУГОВУВАННІ.
ЗАБОРОНЕНО вставляти або засовувати сторонні предмети у решітку вентилятора або у систему вентиляції блоку живлення.
ЗАБОРОНЕНО розміщувати перед вентилятором або системою вентиляції блоку живлення сторонні предмети, що можуть перешкоджати потоку повітря або обмежувати його.
ВИКОРИСТОВУЙТЕ ЛИШЕ модульну систему підключення кабелів Seasonic, яка постачається у комплекті з блоком живлення.

■ Зберігайте блок живлення у сухому місці та попереджайте потрапляння вологи.
- Блок живлення призначений для встановлення у комп'ютерну систему та не розрахований для використання за її межами та на вулиці.

III. ВИТЯГАННЯ БЛОКУ ЖИВЛЕННЯ

1. Рекомендуємо спочатку ознайомитися з розділом II. Попередження! Вище наведені важливі відомості відносно безпеки.
2. Потрібно переконатися, що система повністю відключена від живлення, встановити вимикач живлення БП у позицію «О» (ВИМКН.) та від'єднати кабель живлення БП від електричної розетки.
3. Відкрийте корпус комп'ютера (необхідну інформацію можна знайти у керівництві користувача даного комп'ютера).
4. Обережно відключіть всі кабелі живлення від материнської плати та периферійних пристроїв.
5. Викрутіть монтажні гвинти, які утримують блок живлення на задній панелі корпуса комп'ютера.
6. Обережно витягніть блок живлення з корпуса.

IV. ВСТАНОВЛЕННЯ БЛОКУ ЖИВЛЕННЯ

1. Встановіть блок живлення Seasonic на відповідне місце у корпусі комп'ютера та, за допомогою чотирьох монтажних гвинтів з комплекту постачання БП, зафіксуйте його на задній панелі корпуса. Надійно затягніть гвинти, не прикладаючи, при цьому, зайвих зусиль.

а. Якщо блок живлення оснащений вбудованим вентилятором, пристрій необхідно встановлювати верхньою кришкою до материнської плати. (В залежності від типу комп'ютерного корпуса, це може значити, що решітка радіатора буде обернута як до гори, так і до низу.)
b. Блоки живлення без вентиляторів рекомендується кріпити вентиляційною решіткою ДОГОРИ. Тим не менш, на задній стороні блоку живлення маються додаткові отвори для гвинтів, що дозволяє встановлювати його з протилежною орієнтацією.

1. Підключення до материнської плати:

а. НЕ ДОКЛАДАЙТЕ НАДЛИШКОВИХ ЗУСИЛЬ, вставляючи роз'єми живлення, вони мають спеціальні «ключі», що не дозволяють встановлювати їх з невірною орієнтацією. Переконайтесь у надійності підключення роз'ємів.
b. Підключіть роз'єм універсального 24/20-контактного кабелю живлення до відповідного роз'єму блоку живлення.
с. Підключіть другий кінець цього 24-контактного кабелю до материнської плати. В залежності від конструкції материнської плати, можливо, буде необхідно під'єднати або від'єднати

чотириконтактний модуль 24/20-контактного роз'єму.

d. Якщо це необхідно, підключіть чотириконтактний роз'єм +12 В та конектор EPS +12 В.
e. Якщо вашій системі потрібні два роз'єми EPS +12 В, будь ласка, підключіть 8-контактний роз'єм другого 8-контактного роз'єму живлення центрального процесора у відповідне 8-контактне гніздо блоку живлення. Потім підключіть другий кінець цього 8-контактного кабелю до материнської плати.

1. Підключення периферійних компонентів:

а. Підключіть один кінець кабелю живлення периферійних компонентів до блоку живлення, а інший — до периферійного компонента.
в. НЕ ДОКЛАДАЙТЕ НАДЛИШКОВИХ ЗУСИЛЬ, вставляючи роз'єми живлення, вони мають спеціальні «ключі», що не дозволяють встановлювати їх за невірною орієнтацією.
с. Переконайтесь у надійності підключення роз'ємів.

1. Дотримуючись інструкцій виробника, закрийте корпус комп'ютера.
2. Підключіть кабель живлення БП з комплекту постачання до стінної розетки та встановіть перемикач на задній панелі блоку живлення у положення «І» (ВВІМКН.).
3. Зараз ви готові до використання комп'ютера з блоком живлення Seasonic.

V. Можливі несправності та їх усунення

Якщо блок живлення не функціонує нормально, використовуйте наступний список для перевірки.

1. Перевірте, чи вірно підключений шнур живлення до електричної розетки та блоку живлення.
2. Перевірте, чи ввімкнений блок живлення.
3. Перевірте, чи встановлено перемикач на задній панелі блоку живлення у положення «І» (Ввімкн.).
4. Перевірте надійність підключення всіх роз'ємів материнської плати та периферійних пристроїв.
5. Щоб переконатися, що всі параметри блоку живлення були скинуті, можна декілька разів його ввімкнути та вимкнути, встановлюючи його вимикач, розташований на задній панелі, у положення «І» та «О» з затримкою у 0,5 с.
6. Якщо блок живлення все ще нормально не функціонує, зверніться за технічною допомогою та додатковою інформацією до веб-сайту www.seasonic.com.

Примітки

• Блок живлення забезпечує живлення саме такої потужності, якої потребує для своєї роботи материнська плата та інші компоненти системи.
• У випадку несправності материнської плати блок живлення на ввімкнеться.
• У випадку несправності одного з периферійних пристроїв блок живлення не буде постачати живлення саме для цього периферійного пристрою.
  Цей блок живлення відповідає вимогам останнього стандарту ErP 2013. Для забезпечення нормальної роботи системи ми рекомендуємо виконати оновлення BIOS вашої материнської плати та змінити його настройки у відповідності до вимог ErP 2013: задіяти усі функції енергозбереження у режимах як робочих, так і очікування, а також заборонити режим «аудію постійно ввімкнене». За додатковою інформацією та допомогою звертайтеся до виробника материнської плати.

VI. Гарантія

Гарантія Seasonic розповсюджується на всі блоки живлення, активується в момент придбання, і охоплює можливі дефекти виробництва або брак компонентів. На протязі строку дії гарантії Sea Sonic на свій власний розсуд визначає, чи буде несправний продукт відремонтований або замінений іншим, що має схожі або аналогічні можливості, за умов, що:

• Продукт був повернений покупцем, передплаченим поштовим відправленням у магазин, де він був придбаний.
• Продукт використовувався у відповідності до призначення та рекомендацій, що були надані виробником.
• Продукт не було пошкоджено внаслідок стихійного лиха, такого як блискавка, повінь або пожежа.
  Корпус продукту не демонтувався, та гарантійні наліпки не були пошкоджені.
  Додаткові відомості можна знайти на веб-сторінці www.seasonic.com/rma.

Примітки

- У різних регіонах строки та умови гарантії можуть відрізнятися.

VII. Відмова від відповідальності

Було докладено максимум зусиль, щоб забезпечити точність усієї інформації, наведеної у цьому документі. Sea Sonic не несе явної або уявлюваної відповідальності за будь-які пошкодження компонентів системи або інших пристроїв користувача внаслідок помилки, що була припущена під час встановлення або демонтажу блоку живлення, а також внаслідок будь-якого дефекту або несправності цього продукту.

Додаткові відомості можна знайти на веб-сайті www.seasonic.com.

Seasonic®
