Core Gold GC 500 - Alimentatore SEASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Alimentatore per PC
Marca	Seasonic
Modello	Core Gold GC-500
Potenza nominale	500 W
Certificazione di efficienza	80 PLUS Gold
Formato	ATX
Dimensioni (L x l x h)	150 x 140 x 86 mm
Peso approssimativo	1,5 kg
Gestione cavi	Modulare
Connettore principale	20+4 pin
Connettori CPU	1 x 4+4 pin EPS12V
Connettori PCIe	2 x 6+2 pin
Connettori SATA	6
Connettori Molex	2
Ventilatore	1 x 120 mm
Protezioni	OVP, OPP, SCP, UVP, OTP
Norma ErP	Lotto 6 (ErP 2013)
Temperatura di funzionamento	0 °C a 40 °C
Manutenzione e pulizia	Pulire le griglie di ventilazione con un panno asciutto; evitare l'umidità
Sicurezza	Non aprire l'unità; utilizzare solo i cavi forniti; tenere lontano dall'umidità
Ricambi e riparabilità	Non riparabile dall'utente; garanzia standard del produttore
Garanzia	Da 5 a 7 anni a seconda del punto vendita
Contenuto della confezione	Alimentatore, set di cavi modulari, manuale, cavo di alimentazione, busta degli accessori

Domande frequenti - Core Gold GC 500 SEASONIC

Come installare l'alimentatore Seasonic Core Gold GC-500?

Spegnete il computer e portate l'interruttore su O. Aprite il case, rimuovete il vecchio alimentatore, quindi posizionate il nuovo con la ventola verso la scheda madre. Fissatelo con le quattro viti in dotazione, collegate i cavi modulari all'unità, quindi collegate questi alla scheda madre e alle periferiche. Chiudete il case e collegate il cavo di alimentazione.

Quali connettori sono forniti con il Core Gold GC-500?

L'alimentatore modulare viene fornito con un cavo principale a 20+4 pin, un cavo CPU a 4+4 pin, due cavi PCIe a 6+2 pin, sei connettori SATA e due connettori Molex. Utilizzate solo i cavi forniti per evitare danni.

L'alimentatore non si accende, cosa fare?

Verificate che il cavo di alimentazione sia ben collegato, che l'interruttore posteriore sia su I e che la presa funzioni. Assicuratevi che tutti i connettori siano inseriti correttamente. Se il problema persiste, azionate l'interruttore più volte (0,5 s tra ogni operazione). Consultate il manuale per maggiori dettagli.

Questo alimentatore è compatibile con la mia scheda madre?

Sì, il Core Gold GC-500 è in formato ATX e dispone di un connettore a 20+4 pin e un connettore CPU a 4+4 pin. È compatibile con la maggior parte delle schede madri moderne. Per schede che richiedono due connettori EPS, verificate che il vostro modello abbia un secondo cavo (non fornito con questo modello).

Qual è la potenza consigliata per il mio PC?

Il Core Gold GC-500 (500 W) è adatto per configurazioni consumer con una scheda grafica di fascia media. Per un PC da gaming con una scheda di fascia alta, optate per un modello da 650 W o più. Calcolate il consumo totale dei vostri componenti prima dell'acquisto.

Posso aprire l'alimentatore per ripararlo?

No, non aprite mai l'alimentatore. Contiene condensatori che possono rimanere carichi e provocare una scossa mortale. L'apertura annulla la garanzia. Qualsiasi riparazione deve essere effettuata da un professionista autorizzato.

Come mantenere l'alimentatore?

Mantenete le griglie di ventilazione pulite soffiando via la polvere con aria compressa o pulendo con un panno asciutto. Collocate l'alimentatore in un luogo asciutto e lontano dall'umidità. Non bloccate mai la ventola.

Qual è la garanzia del Seasonic Core Gold GC-500?

Seasonic offre generalmente una garanzia da 5 a 7 anni sui suoi alimentatori Core Gold. La durata esatta dipende dal rivenditore. Consultate il sito www.seasonic.com per i termini di garanzia e la procedura RMA.

Questo alimentatore è silenzioso?

Sì, la ventola da 120 mm adotta una curva di velocità ottimizzata per un funzionamento silenzioso. A carico leggero, la ventola può persino fermarsi su alcuni modelli (modalità semi-passiva). Verificate le specifiche della vostra variante.

Posso usare cavi modulari di un altro alimentatore?

No, utilizzate esclusivamente i cavi forniti con il Core Gold GC-500. I cavi di altre marche o modelli possono avere una piedinatura diversa e danneggiare i vostri componenti o l'alimentatore.

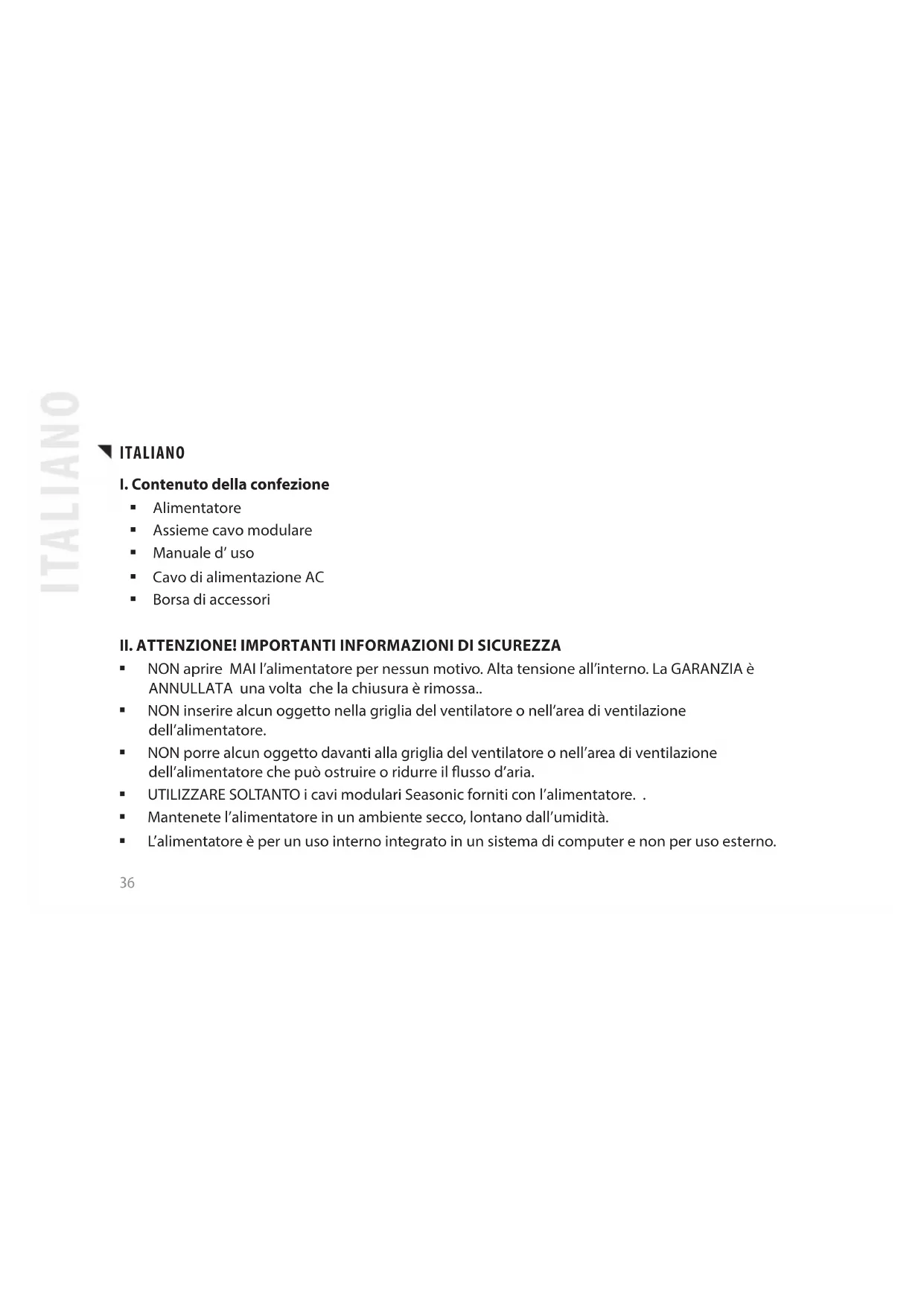

MANUALE UTENTE Core Gold GC 500 SEASONIC

I. Contenuto della confezione

• Alimentatore
  ■ Assieme cavo modulare
  ■ Manuale d'uso
  ■ Cavo di alimentazione AC
  Borsa di accessori

II. ATTENZIONE! IMPORTANTI INFORMAZIONI DI SICUREZZA

NON aprire MAI l'alimentatore per nessun motivo. Alta tensione all'interno. La GARANZIA è ANNULLATA una volta che la chiusura è rimossa..
NON inserire alcun oggetto nella griglia del ventilatore o nell'area di ventilazione dell'alimentatore.
NON porre alcun oggetto davanti alla griglia del ventilatore o nell'area di ventilazione dell'alimentatore che può ostruire o ridurre il flusso d'aria.
- UTILIZZARE SOLTANTO i cavi modulari Seasonic forniti con l'alimentatore.
■ Mantenete l'alimentatore in un ambiente secco, lontano dall'umidità.
L'alimentatore è per un uso interno integrato in un sistema di computer e non per uso esterno.

III. RIMOZIONE DELL'ALIMENTATORE

1. Per favore leggi il Capitolo II. Attenzione! Importanti Informazioni di Sicurezza di seguito:
2. 1. Assicurati che il tuo sistema sia completamente spento; selezionare l'interruttore della potenza AC dell'alimentatore su "O" (OFF) e disconnetti il cavo di alimentazione dalla presa AC.
3. 1. Apri il contenitore del computer (per favore consulta il manuale del costruttore)
4. 1. Disconnetti attentamente tutti i connettori dell'alimentatore dalla scheda madre e dalle periferiche.
5. 1. Svita le viti di montaggio che assicurano l'alimentatore al pannello posteriore del contenitore.
6. 6 .Rimuovi attentamente l'alimentatore dal contenitore.

IV. INSTALLAZIONE DELL'ALIMENTATORE

1. Posiziona l'alimentatore Seasonic nello spazio fornito all'interno del contenitore e usa le quattro viti di montaggio fornite nella borsa degli accessori per assicurarlo al pannello posteriore del contenitore. Non stringere troppo le viti.

a. Per gli alimentatori con il ventilatore incorporato, la copertura superiore lato ventilatore dovrebbe essere di fronte alla scheda madre ( dipende dal tipo di contenitore del computer, questo può significare in alto od in basso riferito alla copertura del ventilatore).

b. Per gli alimentatori senza ventilatore, Seasonic raccomanda di montarli nel contenitore del computer con la copertura della ventilazione affacciata verso l'ALTO. Comunque ,sono previsti degli ulteriori fori per le viti di montaggio nella parte posteriore dell'alimentatore per permettere un montaggio inverso, se necessario.

1. Connessione della scheda madre:

a. NON forzare i connettori in sede; i connettori hanno una chiave quindi possono essere inseriti in un solo modo. Assicurati che i connettori siano fermamente bloccati nel loro posto.
b. Connetti il terminale del connettore convertibile a 24/20 pin dell'alimentatore al corretto ricettore nell' dell'alimentatore.
c. Connetti la parte finale del connettore convertibile a 24/20 pin della scheda madre alla scheda madre.
d. Connetti il connettore + 12V a 4 pin e il connettore EPS + 12v, se necessario.
e. Se il tuo sistema richiede doppi connettori EPS + 12V, collega la parte finale del secondo connettore ad 8 pin CPU nel corretto ricettore a 8 pin dell'alimentatore. Poi connetti la parte finale del connettore a 8 pin della scheda madre alla scheda madre.

1. Connessione delle componenti periferiche:

a. Connetti un estremo del cavo della periferica all'alimentatore e l'altro al componente.
b. NON usare eccessiva forza per collegare i connettori: i connettori hanno una chiave quindi possono essere inseriti in un solo modo

c. Assicurati che i connettori siano strettamente serrati.

1. Chiudi il contenitore del computer secondo il manuale del costruttore
2. Inserisci il cavo AC fornito nella confezione ed aziona l'interruttore AC On/Off nel pannello posteriore dell'alimentatore verso la posizione "I" (On)
3. Ora sei pronto per far partire il tuo computer alimentato da Seasonic

V. Ricerca Guasti

Se l'alimentatore non funziona correttamente, utilizza la seguente lista di controllo.

1. Verifica se il cavo AC è correttamente connesso alla sorgente elettrica AC ed all' alimentatore.
2. Assicurati che la sorgente AC sia ON
3. Verifica che l'interruttore ON/OFF nel pannello posteriore dell'alimentatore sia in posizione ON "I"
4. Verifica ed assicurate la connessione di tutti i connettori della scheda madre e delle periferiche
5. L'interruttore AC nel pannello posteriore dell'alimentatore può essere azionato alternativamente con un ritardo di 0,5 sec tra "l" ed "O" per assicurarsi che l'alimentatore sia azzerato.
6. Se ancora trovi difficoltà nel far funzionare correttamente l'alimentatore, visitate la pagina www.seasonic.com per ulteriori istruzioni di supporto tecnico.

Note

• L'operazione dell'alimentatore è una tecnologia "pull", che significa che l'unità fornisce soltanto la potenza richiesta dalla scheda madre e dai componenti di sistema.
  Se c'è un malfunzionamento della scheda madre, l'alimentatore non si accende.
  Se c'è un malfunzionamento di un componente periferico, l'alimentatore non fornisce potenza a quel particolare componente..
• Questo alimentatore rispetta i nuovi requisiti ErP 2013. Per una corretta operazione delle funzioni di sistema, aggiorna il BIOS della scheda madre e configura il BIOS in accordo ai requisiti ErP 2013 - abilita tutte le funzioni di risparmio di energia per operazioni normali e di stand-by e disabilita l'audio " sempre acceso". Consulta il produttore di scheda madre per ulteriore assistenza.

VI. Garanzia

La garanzia Seasonic copre tutti gli alimentatori contro difetti di materiale e di produzione dalla data di acquisto. Durante il periodo di garanzia, Seasonic si riserva a sua discrezione sia riparare le unità, o sostituire i componenti guasti con parti di simili od eguali prestazioni, a condizione che:

Il prodotto è restituito al punto di acquisto, con spedizione pre-pagata.
Il prodotto è stato utilizzato in accordo agli scopi previsti dal costruttore

Il prodotto non è stato danneggiato a causa di fenomeni naturali come fulmini, inondazioni od incendi.
La copertura del prodotto non è stata mai rimossa e l'adesivo di garanzia non sia stato rotto.

Per dettagli addizionali, visitate la pagina www.seasonic.com/rma

Note

I termini della garanzia possono variare tra le differenti regioni geografiche.

VII. Dichiarazione di non responsabilità

Tutti gli sforzi sono stati fatti per assicurare l'accuratezza di tutte le informazioni fornite di seguito. Seasonic non si assume alcuna responsabilità, espresso od implicita, per qualsiasi danno (i) che può (possono) accadere ai componenti del vostro sistema od ad altri dispositivi come risultato di qualsiasi errore od omissione durante l'installazione o la rimozione dell'alimentatore o dovuti a qualsiasi difetto o guasto del prodotto stesso.

Visita la nostra homepage www.seasonic.com per ulteriori dettagli.
