BEDIENUNGSANLEITUNG G12 GC750 SEASONIC

Netzteil Abnehmbare Kabel Handbuch Kaltgeräte Kabel Kabeltasche

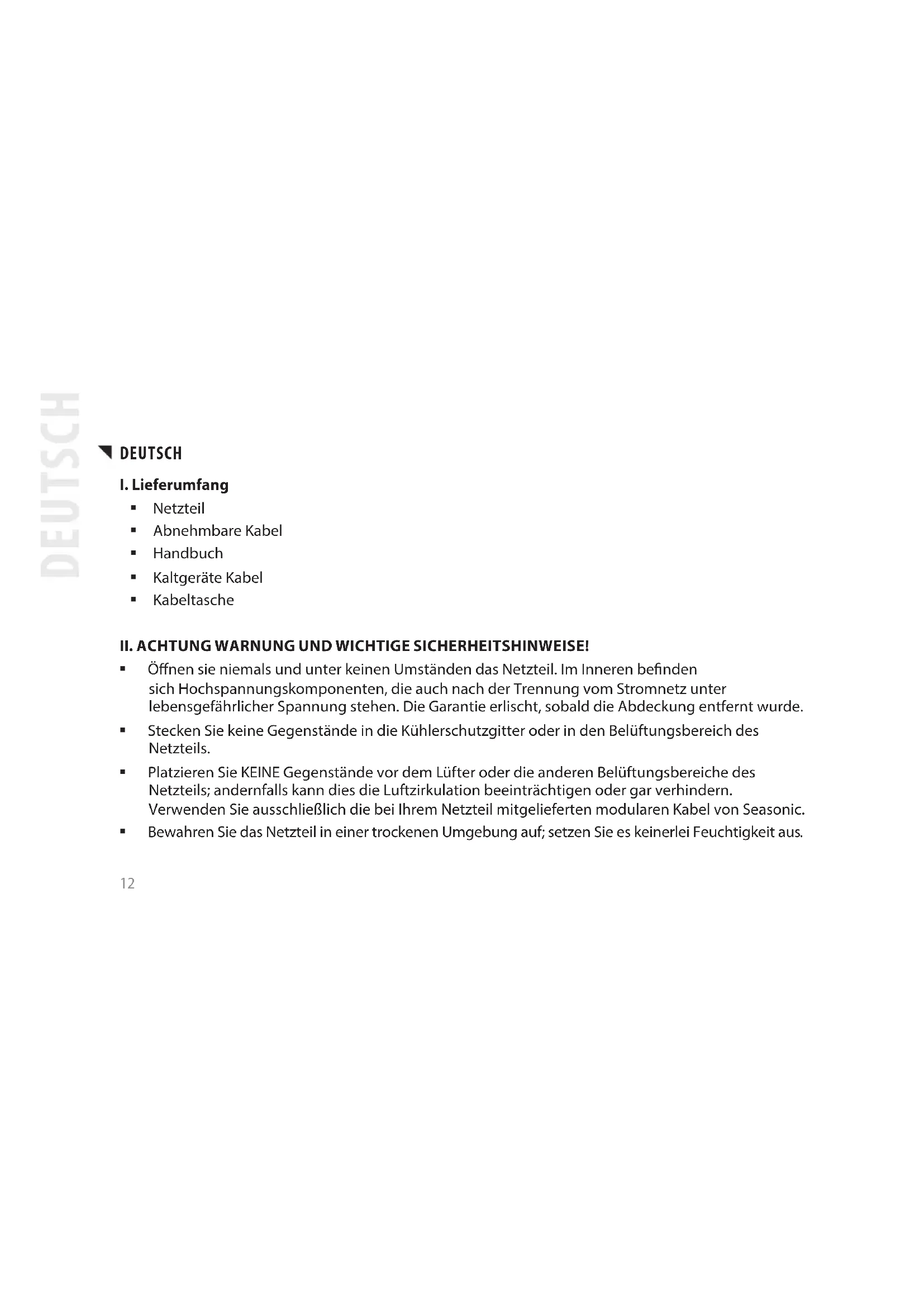

II. ACHTUNG WARNUNG UND WICHTIGE SICHERHEITSHINWEISE!

Önen sie niemals und unter keinen Umständen das Netzteil. Im Inneren benden sich Hochspannungskomponenten, die auch nach der Trennung vom Stromnetz unter lebensgefährlicher Spannung stehen. Die Garantie erlischt, sobald die Abdeckung entfernt wurde. Stecken Sie keine Gegenstände in die Kühlerschutzgitter oder in den Belüftungsbereich des Netzteils. Platzieren Sie KEINE Gegenstände vor dem Lüfter oder die anderen Belüftungsbereiche des Netzteils; andernfalls kann dies die Luftzirkulation beeinträchtigen oder gar verhindern. Verwenden Sie ausschließlich die bei Ihrem Netzteil mitgelieferten modularen Kabel von Seasonic. Bewahren Sie das Netzteil in einer trockenen Umgebung auf; setzen Sie es keinerlei Feuchtigkeit aus. DEUTSCH DEUTSCH13 Das Netzteil dient dem Einbau in einem Computersystem; es ist nicht zur Nutzung im Freien oder als externes Netzteil geeignet.

III. AUSBAU DES ALTEN NETZTEILS

1. Bitte lesen Sie zuerst Kapitel II Achtung Warnung und wichtige Sicherheitshinweise weiter

2. Überprüfen Sie, dass das System korrekt heruntergefahren ist, schalten Sie den AC-Ein-/Ausschalter

des Netzteils auf die „O“-Position (aus). Trennen Sie nun Ihren PC von sämtlichen AC-Netzquellen und entfernen sie das Kaltgerätekabel vom Netzteil.

3. Önen Sie das PC-Gehäuse und befolgen Sie gegebenenfalls dazu die Anweisungen der

Bedienungsanleitung Ihres PC oder Gehäuse Herstellers.

4. Trennen Sie vorsichtig alle DC-Kabelanschlüsse des Netzteils vom Mainboard und ziehen Sie

sämtliche Peripherieanschlüsse.

5. Lösen Sie die Schrauben, die das Netzteil von hinten an der Rückseite des PC-Gehäuses halten.

6. Entfernen Sie das Netzteil vorsichtig aus dem PC-System.

1. Platzieren Sie das Seasonic-Netzteil an dem dafür vorgesehenen Platz des Gehäuses; befestigen

Sie das Netzteil mit vier im Zubehörbeutel enthaltenen Schrauben an der Rückseite des Gehäuses. Drehen Sie die Schrauben nicht zu fest. a. Für Netzteile mit einem eingebauten Lüfter, die Seite des Netzteils mit dem Lüftergitter sollte in Richtung Mainboard zeigen. (Abhängig vom Gehäusetyp kann das bedeuten das dieser dann nach oben oder nach unten zeigt.) b. Bei lüfterlosen Netzteilen empehlt Seasonic das Netzteil so einzubauen das die Lüftungsabdeckung nach oben zeigt. Es gibt jedoch zusätzliche Montage- Schraubenbohrungen an der Rückseite der Stromversorgung, vorgesehen um falls erforderlich auch eine umgekehrte Montage zu ermöglichen.

2. Anschlüsse am Mainboard:

a. Schließen Sie den Anschluss NICHT mit Gewalt an; die Anschlüsse sind codiert, können also nur in einer Richtung eingesteckt werden. Stellen Sie sicher, dass der Stecker fest sitzt. b. Verbinden Sie das Netzteilende des 20-/24-poligen Kabels mit dem entsprechenden Anschluss am Netzteil. c. Verbinden Sie das Mainboard Ende des 24/20-Pin Kabels mit dem Mainboard. Je nach Mainboard, müssen Sie denn teilbaren 24/20-Pin-Anschluss entsprechend anpassen. d. Schließen Sie gegebenenfalls den 4-poligen + 12 V-Stecker und/oder den + 12 V-EPS-Stecker an. DEUTSCH15 e. Falls Ihr System Dual-EPS-Anschlüsse (+ 12 V) benötigt, verbinden Sie bitte das 12-polige Ende des zweiten 8-poligen CPU-Anschlusses mit dem entsprechenden 12-poligen Anschluss des Netzteils an. Verbinden Sie dann das Mainboard-Ende des 8-poligen Anschlusses mit dem Mainboard.

3. Anschluss von Peripheriekomponenten:

a. Verbinden Sie das Netzteilende des Peripherieanschlusskabels mit der entsprechenden Buchse des Netzteils. b. Schließen Sie den Anschluss NICHT mit Gewalt an; die Anschlüsse sind codiert, können also nur in einer Richtung eingesteckt werden. Stellen Sie gegebenenfalls sicher, dass die Steckerverriegelung fest sitzt. c. Überprüfen Sie das die Anschlüsse fest und sicher sitzen.

4. Verschließen Sie das Computergehäuse wieder vollständig und befolgen sie die Gehäuse

Hersteller Anleitung.

5. Schließen Sie das im Karton mitgelieferte AC-Netzkabel an; schalten Sie den AC-Ein-/Ausschalter

an der Rückseite des Netzteils auf die „ I“-Position (ein).

6. Nun können Sie Ihren Computer starten. Powered by Seasonic.

Falls das Netzteil nicht richtig funktioniert, prüfen Sie bitte die nachstehende Checkliste.

1. Prüfen Sie, ob das AC-Netzkabel korrekt an einer AC-Steckdose und dem Netzteil angeschlossen ist.

2. Prüfen Sie, ob die AC-Steckdose eingeschaltet ist bzw. Strom liefert.

3. Prüfen Sie, ob der AC-Ein-/Ausschalter auf der Rückseite des Netzteils in der „I“-Position (ein) ist.

4. Prüfen und sichern Sie sämtliche Mainboard- und Peripheriegeräteanschlüsse.

5. Der AC-Ein-/Ausschalter an der Rückseite des Netzteils kann mehrmals mit einer Pause von jeweils

0.5 Sekunden zwischen „I“ und „O“ umgeschaltet werden; dadurch stellen Sie sicher, dass das

Netzteil neu gestartet wird.

6. Falls weiterhin Probleme auftreten und das Netzteil nicht richtig funktioniert, erhalten Sie unter

www.seasonic.com weitere technische Anweisungen und Hilfen. Hinweise Das Netzteil basiert auf einer „Pull“-Technologie, bei der nur der Strom geliefert wird, der durch das Mainboard und die Komponenten bezogen wird. Bei einer Fehlfunktion des Mainboards schaltet sich das Netzteil nicht ein. Bei einer Fehlfunktion der Peripheriekomponenten liefert das Netzteil der betreenden Komponenten keinen Strom. DEUTSCH17 Das Netzteil entspricht den neuesten Anforderungen ErP 2013. Für eine korrekte Systemfunktion aktualisieren Sie bitte Ihre Mainboard-BIOS auf die neueste Version und Konguration des BIOS gemäß ErP 2013 Anforderungen - aktivieren alle Energiesparfunktionen für Standby- und Normalbetrieb, und deaktivieren Sie die Audio-always-on Funktion. Bitte konsultieren Sie Ihren Motherboard-Hersteller für weitere Unterstützung.

Die Seasonic Herstellergarantie erstreckt sich auf Material- und Verarbeitungsfehler aller Netzteile vom Zeitpunkt des Rechnungsdatums. Während der Garantiedauer behält sich Sea Sonic das Recht vor, zwischen der Reparatur und dem Ersatz durch Geräte identischer oder vergleichbarer Leistung zu entscheiden; vorausgesetzt: Das Produkt wurde an die Verkaufsstelle zurückgebracht, das Porto im Voraus bezahlt. Das Produkt wurde nicht hinsichtlich seines eigentlichen Zwecks missbraucht. Das Produkt wurde nicht infolge von Ereignissen höherer Gewalt (z. B. Blitzschlag, Überschwemmung oder Brand) beschädigt. Die Produktabdeckung wurde niemals entfernt, der Garantieaufkleber ist unbeschädigt. Weitere Einzelheiten entnehmen Sie bitte unserer Webseite: www.seasonic.com/rma DEUTSCH18 Hinweise Die Garantiebedingungen können je nach Region variieren.

VII. Haftungsausschluss

Wir haben alle Mühen im Hinblick auf die Genauigkeit dieser Informationen unternommen. Sea Sonic haftet nicht – weder explizit noch implizit – für jegliche Schäden an Ihren Komponenten, die infolge von Fehlern oder Auslassungen bei den Schritten zur Entfernung oder Installation des Netzteils oder aufgrund von Fehlern oder Defekten am Produkt entstanden sind. Sea Sonic haftet nicht – weder explizit noch implizit – für die Nutzung dieses Produktes und Schäden, die aufgrund der Nutzung dieses Produktes bei anderen Geräten in einem Computer infolge eines Produktfehlers entstanden sind. Weitere Einzelheiten entnehmen Sie bitte unserer Webseite: www.seasonic.com. DEUTSCH19 DEUTSCH20
