G12 GC750 - Блок питания SEASONIC - Бесплатное руководство пользователя

Тип продукта	Блок питания для ПК
Бренд	Seasonic
Модель	G12 GC750
Номинальная мощность	750 Вт
Сертификация 80 PLUS	Gold
Форм-фактор	ATX
Размеры (Д x Ш x В)	140 x 150 x 86 мм
Вес	2,5 кг
Модульная кабельная система	Да
Вентилятор	120 мм
Встроенные защиты	OVP, UVP, SCP, OCP, OTP
Основные разъемы	1 x 20/24-контактный ATX, 1 x 4+4-контактный CPU, 2 x 6+2-контактный PCIe, 6 x SATA, 3 x Molex
Совместимость с ErP 2013	Да
Технология охлаждения	Тихий, с термостатом
Обслуживание и очистка	Регулярно очищайте вентилятор и решетки от пыли сухой тканью или сжатым воздухом. Не открывайте блок.
Безопасность	Никогда не открывайте блок питания. Используйте только прилагаемые кабели. Храните в сухом месте.
Запчасти и ремонтопригодность	Модульные кабели можно приобрести через службу поддержки Seasonic. Устройство не подлежит ремонту пользователем.
Гарантия	Против производственных дефектов в течение установленного законом срока. См. условия на www.seasonic.com

Часто задаваемые вопросы - G12 GC750 SEASONIC

Как установить блок питания Seasonic G12 GC750?

Выключите компьютер и отключите кабель питания. Откройте корпус, закрепите блок питания прилагаемыми винтами, затем подключите модульные кабели к материнской плате и периферийным устройствам, соблюдая ключи. Подробнее см. в руководстве пользователя.

Можно ли использовать модульные кабели других брендов?

Нет, используйте только кабели Seasonic, прилагаемые к блоку питания. Несовместимые кабели могут повредить компоненты.

Что делать, если блок питания не запускается?

Убедитесь, что кабель питания подключен и задний выключатель находится в положении 'I'. Проверьте все соединения. Если материнская плата неисправна, блок питания может не запускаться. Попробуйте переключить выключатель несколько раз с интервалом 0,5 секунды.

Совместим ли этот блок питания с нормами ErP 2013?

Да, совместим. Для снижения энергопотребления в режиме ожидания обновите BIOS материнской платы и включите параметры энергосбережения ErP 2013.

Какие защиты встроены?

Блок питания включает защиты OVP (от перенапряжения), UVP (от пониженного напряжения), SCP (от короткого замыкания), OCP (от перегрузки по току) и OTP (от перегрева).

Можно ли открыть блок питания для очистки?

Нет, никогда не открывайте блок питания. Внутри опасное высокое напряжение, и вскрытие аннулирует гарантию. Очищайте только внешнюю поверхность сухой тканью.

Какова продолжительность гарантии?

Гарантия распространяется на производственные дефекты и материалы с даты покупки. Точные условия различаются в зависимости от региона. Подробнее см. на www.seasonic.com/rma.

Как получить запасные модульные кабели?

Свяжитесь со службой поддержки Seasonic через www.seasonic.com. Используйте только оригинальные кабели Seasonic.

Блок питания бесшумный?

Да, используется 120-мм вентилятор с термостатическим управлением, который большую часть времени работает бесшумно. При большой нагрузке шум может увеличиться.

Какие разъемы входят в комплект G12 GC750?

Комплект включает: 1 кабель ATX 20/24 контакта, 1 кабель CPU 4+4 контакта, 2 кабеля PCIe 6+2 контакта, 6 кабелей SATA и 3 кабеля Molex. Кабели модульные для удобного управления.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ G12 GC750 SEASONIC

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ БЛОКА ПИТАНИЯ

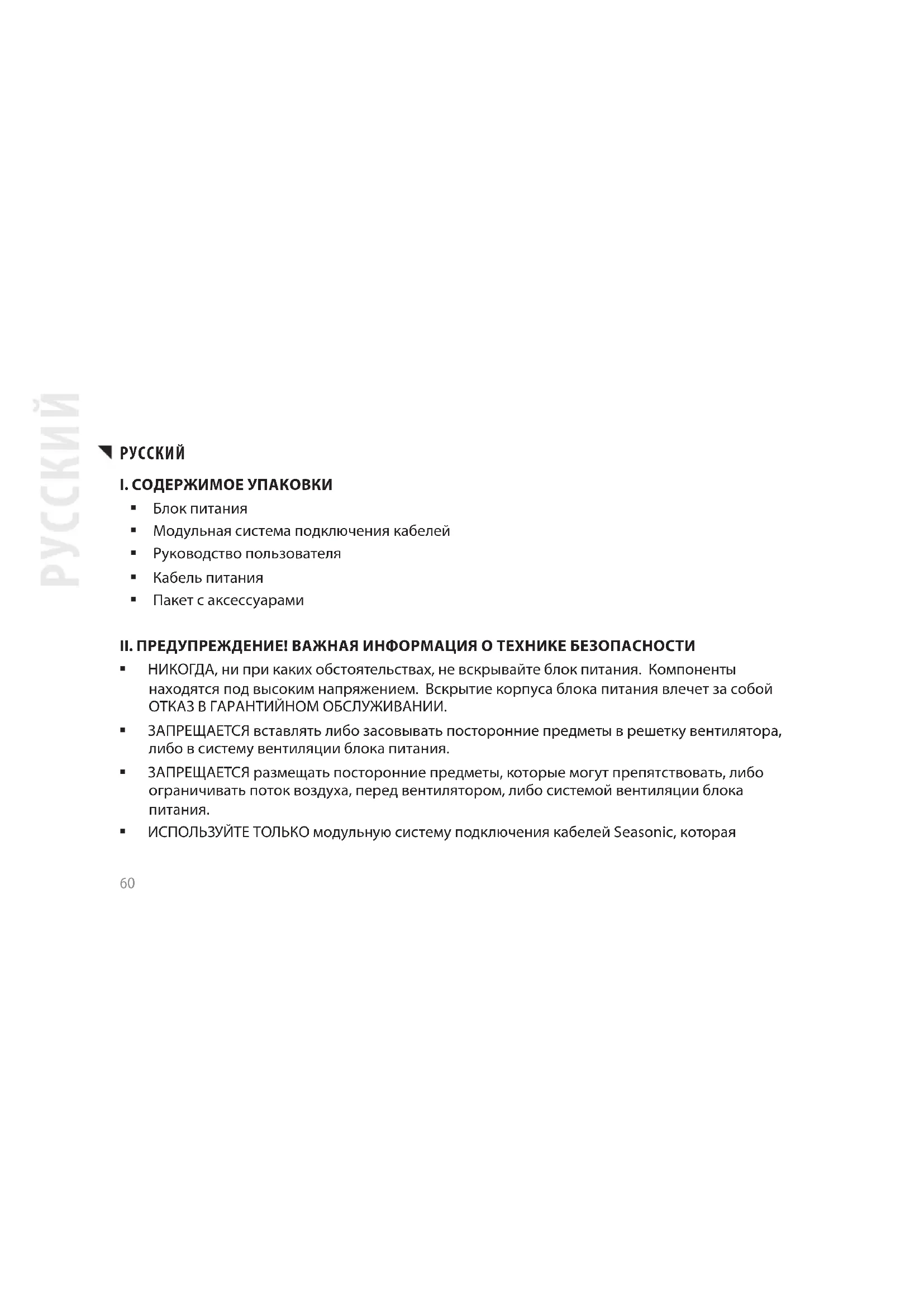

I. СОДЕРЖИМОЕ УПАКОВКИ

■ Блок питания
■ Модульная система подключения кабелей
■ Руководство пользователя
■ Кабель питания
■ Пакет с аксессуарами

II. ПРЕДУПРЕЖДЕНИЕ! ВАЖНАЯ ИНФОРМАЦИЯ О ТЕХНИКЕ БЕЗОПАСНОСТИ

• НИКОГДА, ни при каких обстоятельствах, не вскрывайте блок питания. Компоненты находятся под высоким напряжением. Вскрытие корпуса блока питания влечет за собой ОТКАЗ В ГАРАНТИЙНОМ ОБСЛУЖИВАНИИ.
  ЗАПРЕЩАЕТСЯ вставлять либо засовывать посторонние предметы в решетку вентилятора, либо в систему вентиляции блока питания.
  ЗАПРЕЩАЕТСЯ размещать посторонние предметы, которые могут препятствовать, либо ограничивать поток воздуха, перед вентилятором, либо системой вентиляции блока питания.
• ИСПОЛЬЗУЙТЕ ТОЛЬКО модульную систему подключения кабелей Seasonic, которая

поставляется в комплекте с блоком питания.

• Храните блок питания в сухом месте и предотвращайте попадание влаги.
• Блок питания предназначен для установки в компьютерную систему, и не рассчитан для использования за ее пределами, либо вне помещения.

III. ИЗВЛЕЧЕНИЕ БЛОКА ПИТАНИЯ

1. Рекомендуем сначала ознакомиться с разделом II. Предупреждение! Выше приведены важные сведения о безопасности.
2. Убедитесь, что система полностью обесточена, установите выключатель питания БП в позицию «О» (ВЫКЛ.) и отсоедините кабель питания БП от электрической розетки.
3. Откройте корпус компьютера (необходимую информацию можно найти в руководстве пользователя данного компьютера).
4. Аккуратно отключите все кабели питания от материнской платы и периферийных устройств.
5. Отверните монтажные винты, которые удерживают блок питания на задней панели корпуса компьютера.
6. Аккуратно извлеките блок питания из корпуса.

IV. УСТАНОВКА БЛОКА ПИТАНИЯ

1. Установите блок питания Seasonic на соответствующее место в корпусе компьютера и, с помощью четырех монтажных винтов из комплекта поставки БП, закрепите его на задней панели корпуса. Закручивая винты, не прилагайте избыточных усилий.

a. Если блок питания оснащен встроенным вентилятором, устройство следует располагать таким образом, чтобы его верхняя крышка была обращена к материнской плате. (В зависимости от типа компьютерного корпуса, это может означать, что решетка вентилятора будет обращена как вверх, так и вниз.)
b. Блоки питания без вентиляторов рекомендуется монтировать вентиляционной решеткой ВВЕРХ. Тем не менее, на задней стороне блока питания имеются дополнительные отверстия для установки винтов, что позволяет устанавливать его с противоположной ориентацией.

1. Подключение к материнской плате:

а. НЕ ПРИКЛАДЫВАЙТЕ ИЗБЫТОЧНЫХ УСИЛИЙ, вставляя разъемы питания, на них имеются специальные «ключи», не позволяющие установить их с неверной ориентацией. Убедитесь в надежности подключения разъемов.
b. Подключите разъем универсального 24/20-контактного кабеля питания к соответствующему гнезду на блоке питания.
с. Подключите второй конец этого 24-контактного кабеля к материнской плате. В зависимости

от конструкции материнской платы, возможно, будет необходимо подсоединить или отсоединить четырехконтактный модуль 24/20-контактного разъема.

d. Если это необходимо, подключите четырехконтактный разъем +12 В и коннектор EPS +12 В.
e. Если вашей системе требуется два разъема EPS +12В, пожалуйста, подключите 8-контактный разъем второго 8-контактного разъема питания ЦПУ в соответствующее 8-контактное гнездо блока питания. Затем подключите второй конец этого 8-контактного кабеля к материнской плате.

1. Подключение периферийных компонентов:

a. Подключите один конец кабеля питания периферийных компонентов к блоку питания, а другой — к периферийному компоненту.
в. НЕ ПРИКЛАДЫВАЙТЕ ИЗБЫТОЧНЫХ УСИЛИЙ, вставляя разъемы питания, на них имеются специальные «ключи», не позволяющие установить их с неверной ориентацией.
с. Убедитесь в надежности подключения разъемов.

1. Следуя инструкциям производителя, закройте корпус компьютера.
2. Подключите шнур питания для подсоединения к настенной розетке из комплекта поставки и установите переключатель на задней панели блока питания в положение «І» (ВКЛ.).
3. Теперь вы готовы к использованию компьютера с блоком питания Seasonic.

V. Устранение неполадок

Если блок питания не функционирует нормально, воспользуйтесь, пожалуйста, следующим списком для проверки.

1. Проверьте, правильно ли подключен шнур питания к электрической розетке и блоку питания.
2. Проверьте, включен ли блок питания.
3. Проверьте, установлен ли переключатель на задней панели блока питания в положение «I» (Вкл.).
4. Проверьте надежность подключения всех разъемов материнской платы и периферийных устройств.
5. Чтобы убедиться, что все параметры блока питания были сброшены, можно несколько раз его включить и выключить, переводя его выключатель между положениями «|» и «О» с задержкой 0,5 с.
6. Если блок питания все еще нормально не функционирует, обратитесь за технической поддержкой и дополнительной информацией на веб-сайт www.seasonic.com.

Примечания

• Блок питания обеспечивает питание именно такой мощности, которая требуется для работы материнской платы и других компонентов системы.
  В случае неисправности материнской платы блок питания не включится.
  В случае неисправности одного из периферийных устройств блок питания не будет поставлять питание для этого периферийного устройства.
• Этот блок питания соответствует требованиям последнего стандарта ErP 2013. Для обеспечения нормальной работы системы мы рекомендуем выполнить обновление BIOS вашей материнской платы и изменить его настройки в соответствие с требованиями ErP 2013: задействовать все энергосберегающие функции, как в состоянии ожидания, так и в рабочих режимах, а также запретить режим «аудио постоянно включено». За дополнительной информацией и помощью обратитесь к производителю материнской платы.

VI. Гарантия

Гарантия Seasonic распространяется на все блоки питания, вступает в действие с момента приобретения, и покрывает возможные производственные дефекты либо брак компонентов. В течение срока действия гарантии Sea Sonic на свое усмотрение определяет, будет ли неисправный продукт отремонтирован или заменен другим, обладающим схожими или аналогичными возможностями.

• Продукт должен быть возвращен покупателем в магазин, где он был приобретен предоплаченным почтовым отправлением.
• Продукт использовался в соответствии с назначением и предоставленными производителем рекомендациями.
• Продукт не был поврежден вследствие стихийных бедствий, таких как удар молнии, наводнение или пожар.
  Корпус продукта не демонтировался, и гарантийные наклейки не были повреждены.
  Дополнительные сведения можно найти на веб-сайте www.seasonic.com/rma

Примечания

В различных регионах сроки и условия гарантии могут отличаться.

VII. Отказ от ответственности

Было приложено максимум усилий, чтобы обеспечить точность всей информации, приведенной в данном документе. Sea Sonic не несет явной или подразумеваемой ответственности за любые повреждения компонентов системы или других устройств пользователя в результате ошибки, допущенной при установке или демонтаже блока питания, а также вследствие любого дефекта или неисправности данного продукта.

Дополнительные сведения можно найти на веб-сайте www.seasonic.com.
