B12 BC650 - Alimentation (PC) SEASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bloc d'alimentation pour PC
Puissance nominale	650 W
Format	ATX
Dimensions (L x l x H)	150 x 140 x 86 mm (approximatif)
Poids	Environ 1,4 kg
Certification	80 PLUS Bronze
Ventilateur	Oui, intégré
Gestion des câbles	Modulaire
Connecteurs principaux	1 x 20/24 broches, 1 x +12V 4 broches, 1 x EPS +12V 8 broches, câbles périphériques
Fonctions de protection	Protection contre les surtensions, surintensités, courts-circuits
Matériau du boîtier	Acier
Température de fonctionnement	0 °C à 40 °C (environ)
Garantie	Garantie constructeur (durée variable selon région)
Contenu de l'emballage	Bloc d'alimentation, set de câbles modulaires, manuel utilisateur, câble secteur, sachet d'accessoires
Sécurité	Ne pas ouvrir (hautes tensions), ne pas obstruer la ventilation, utiliser uniquement les câbles fournis
Entretien	Conserver dans un environnement sec, à l'abri de l'humidité
Réparabilité	Non réparable par l'utilisateur ; l'ouverture annule la garantie

FOIRE AUX QUESTIONS - B12 BC650 SEASONIC

Comment installer le bloc d'alimentation Seasonic B12 BC650 ?

Éteignez l'ordinateur et débranchez le câble secteur. Ouvrez le boîtier, fixez l'alimentation avec les vis fournies (ventilateur face à la carte mère si possible). Branchez d'abord le connecteur 20/24 broches sur la carte mère, puis les connecteurs +12V et EPS. Ensuite, branchez les câbles périphériques. Refermez le boîtier et branchez le câble secteur. Mettez l'interrupteur sur 'I'.

Quels sont les câbles inclus avec le B12 BC650 ?

Le set de câbles modulaires comprend un câble 20/24 broches, un câble +12V 4 broches, un câble EPS +12V 8 broches, et des câbles pour périphériques (SATA, Molex). Le câble secteur est également fourni.

La garantie est-elle toujours valable si j'ouvre le bloc d'alimentation ?

Non, l'ouverture du bloc d'alimentation annule la garantie. Ne l'ouvrez jamais, car il contient des hautes tensions dangereuses.

Mon ordinateur ne démarre pas après l'installation, que faire ?

Vérifiez que le câble secteur est branché et que l'interrupteur est sur 'I'. Assurez-vous que tous les connecteurs sont bien enfoncés (carte mère et périphériques). Si la carte mère est défectueuse, l'alimentation ne démarrera pas.

Cette alimentation est-elle compatible avec ma carte mère ?

Le Seasonic B12 BC650 est au format ATX et compatible avec la plupart des cartes mères standard. Vérifiez que votre carte mère possède les connecteurs nécessaires : 20/24 broches principal et éventuellement un connecteur +12V 4 ou 8 broches.

Quelle est la puissance maximale délivrée par ce bloc ?

La puissance nominale est de 650 watts. Elle suffit pour la plupart des configurations gaming ou professionnelles de milieu de gamme.

Puis-je utiliser des câbles d'une autre marque ?

Non, utilisez uniquement les câbles modulaires Seasonic fournis avec l'alimentation. Des câbles non compatibles peuvent endommager le matériel.

Comment nettoyer le bloc d'alimentation ?

Débranchez l'alimentation et utilisez un chiffon sec pour nettoyer l'extérieur. N'utilisez pas de produits liquides. Ne soufflez pas d'air comprimé dans le ventilateur sans précaution (risque de faire tourner le ventilateur à l'envers).

Que signifie la certification 80 PLUS Bronze ?

Elle garantit un rendement d'au moins 82% sous charge typique (50% de charge), ce qui signifie moins de chaleur perdue et une meilleure efficacité énergétique.

Le ventilateur de l'alimentation est-il toujours en marche ?

Oui, le ventilateur tourne en permanence pour refroidir les composants internes. Il peut s'arrêter en mode semi-passif sur certains modèles, mais pour le B12 BC650, il est actif en continu.

MODE D'EMPLOI B12 BC650 SEASONIC

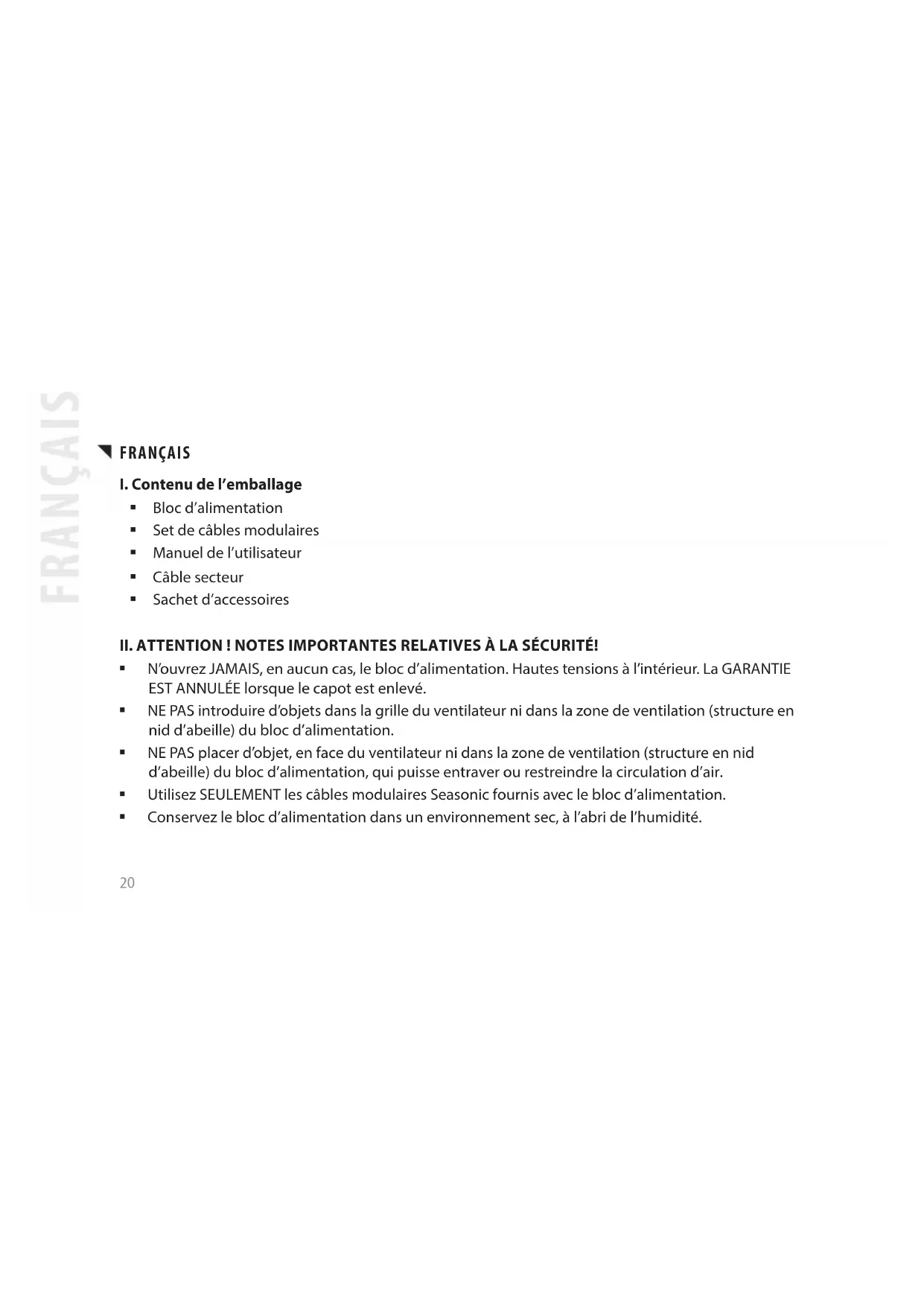

I. Contenu de l'emballage

■ Bloc d'alimentation
■ Set de câbles modulaires
■ Manuel de l'utilisateur
Câble secteur
■ Sachet d'accessoires

II. ATTENTION ! NOTES IMPORTANTES RELATIVES À LA SÉCURITÉ!

N'ouvrez JAMAIS, en aucun cas, le bloc d'alimentation. Hautes tensions à l'intérieur. La GARANTIE EST ANNULÉE lorsque le capot est enlevé.
■ NE PAS introduire d'objets dans la grille du ventilateur ni dans la zone de ventilation (structure en nid d'abeille) du bloc d'alimentation.
■ NE PAS placer d'objet, en face du ventilateur ni dans la zone de ventilation (structure en nid d'abeille) du bloc d'alimentation, qui puisse entraver ou restreindre la circulation d'air.
Utilisez SEULEMENT les câbles modulaires Seasonic fournis avec le bloc d'alimentation.
- Conservez le bloc d'alimentation dans un environnement sec, à l'abri de l'humidité.

Le bloc d'alimentation est destiné à être intégré dans un ordinateur et n'est pas destiné à une utilisation externe ou à l'extérieur.

III. DÉSINSTALLATION DE VOTRE BLOC D'ALIMENTATION

1. Avant tout, merci de bien vouloir lire au-dessus le chapitre II : Attention ! Notes Importantes Relatives à la Sécurité
2. Veillez à ce que votre ordinateur soit bien éteint. Mettez l'interrupteur du bloc d'alimentation sur « O » (Éteint) et retirez le câble d'alimentation de la prise électrique.
3. Ouvrez le boitier de votre ordinateur (veuillez-vous référer au manuel du constructeur).
4. Déconnectez avec précaution tous les connecteurs du bloc d'alimentation de la carte mère et de tous les périphériques.
5. Dévissez les vis maintenant le bloc d'alimentation au boitier PC.
6. Enlevez délicatement le bloc d'alimentation du boitier PC.

IV. INSTALLATION DU BLOC D'ALIMENTATION

1. Installer le bloc d'alimentation Seasonic à l'emplacement prévu dans le boitier et utilisez les quatre vis fournis afin de maintenir le bloc au boitier PC. Ne serrez pas trop fort les vis.

a. Pour les blocs d'alimentation avec ventilateur intégré, le ventilateur doit faire face à la carte mère. (Selon le type de boitier, le ventilateur du bloc d'alimentation pourra être mis face à la carte mère ou face au boitier, si ce dernier possède une aération de prévue).
b. Pour les blocs d'alimentation Fanless, Sea Sonic recommande de monter le bloc dans le boitier PC avec la partie supérieure, fait d'une structure en nid d'abeille, sur le dessus. Toutefois, il y a des trous de fixation supplémentaires sur le bloc d'alimentation afin de permettre un montage inversé si nécessaire.

1. Branchement sur la carte-mère:

a. NE PAS forcer les connecteurs lors du branchement. Les connecteurs ont un détrompeur afin d'être branché que dans un seul sens. Veillez à bien vérifier que les connecteurs sont bien branchés dans leurs emplacements et sécurisé.
b. Branchez l'extrémité du connecteur 20/24 broches au bon endroit sur le bloc d'alimentation.
c. Branchez l'autre extrémité du connecteur 20/24 broches à la carte-mère. Selon la carte-mère, vous aurez besoin au choix, de brancher ou de ne pas brancher la partie additionnelle de 4 broches du câble à votre carte-mère.
d. Branchez le connecteur +12V de 4 broches et le connecteur EPS +12V si besoin.

e. Si votre ordinateur requiert un double connecteur EPS +12V, veuillez brancher le connecteur 8 broches du second câble EPS au bon connecteur de l'alimentation. Par la suite, branchez le connecteur 8 broches à votre carte-mère.

1. Branchement des périphériques:

a. Branchez l'un des câbles pour périphérique au bloc d'alimentation et l'autre extrémité à vos composants.
b. NE PAS forcer sur le connecteur lors du branchement. Les connecteurs ont un détrompeur afin d'être branché que dans un seul sens.
c. Veillez à bien vérifier que les connecteurs sont bien branchés dans leurs emplacements et sécurisé.

1. Fermez le boitier de votre ordinateur selon les instructions fournis par le constructeur.

2. Branchez le cordon d'alimentation secteur fournis avec votre alimentation et appuyez sur l'interrupteur marche/arrêt afin de le mettre sur la position « I » (marche).

3. Vous êtes paré pour démarrer votre ordinateur dorénavant équipé d'un bloc Seasonic.

V. Dépannage

Si votre installation est correcte et que votre alimentation ne fonctionne toujours pas correctement, merci de bien vouloir regarder les points suivants.

1. Vérifiez de nouveau que votre cordon d'alimentation secteur soit correctement branché sur votre prise et à l'alimentation.
2. Vérifiez de nouveau que la prise électrique soit correctement alimentée.
3. Vérifiez de nouveau que l'interrupteur situé à l'arrière de l'alimentation électrique soit sur la position "l" (allumé).
4. Vérifiez de nouveau tous les branchements sur la carte-mère et sur vos périphériques.
5. L'interrupteur marche/arrêt à l'arrière du bloc d'alimentation peut être basculé entre "I" et "O" plusieurs fois, avec un délai de 0.5 sec entre chaque tentative afin d'être certain que le bloc est bien remis à zéro.
6. Si vous continuez à rencontrer des difficultés avec votre bloc d'alimentation, merci de bien vouloir visiter www.seasonic.com pour plus d'information.

Remarques

- Le fonctionnement du bloc d'alimentation se fait sur la base d'une technologie dite de « pull », ce qui signifie que le bloc ne fournit que le courant demandé par la carte-mère et les autres composants.

Si la carte-mère est défectueuse, le bloc d'alimentation ne démarrera pas.
Si l'un des périphériques est défectueux, le bloc d'alimentation ne fournira pas de tension à ce composant en particulier.
- Ce bloc d'alimentation est compatible avec la dernière norme ErP 2013. Pour que votre système puisse fonctionner de manière optimale, merci de bien vouloir mettre à jour le BIOS de votre carte-mère dans sa version la plus récente et configurer ce dernier selon les recommandations ErP 2013, en activant toutes les options d'économies. Désactivez également l'option « audio always-on ». Veuillez consulter le manuel de votre carte-mère pour plus d'information.

VI. Garantie

La garantie de Seasonic couvre toutes les alimentations électriques à partir de la date d'achat contre les défauts de fabrication ou matériel. Cette dernière couvre les défauts de fabrications ou les pannes. Pendant la durée de la garantie, Seasonic se réserve le droit de soit réparer les produits, soit les remplacer par des produits similaires ou de performances identiques en sachant que:

• Le produit soit retourné au point d'achat, frais de port payé.
• Le produit a été correctement utilise conformément à l'usage destine à ce dernier et selon les instructions du fabricant.
• Le produit n'a pas été endommagé par une catastrophe naturelle comme la foudre, une inondation ou un incendie.

Le produit n'a jamais été ouvert et les sceaux de garantie n'ont pas été brisés.
Pour plus d'information, merci de bien vouloir visiter www.seasonic.com/rma

Remarque

- Les conditions générales de la garantie peuvent varier d'une région à une autre du globe.

VII. Limite de Responsabilité

Tous les efforts ont été fait afin de s'assurer de la bonne validité des informations fournis dans le présent document. Seasonic décline toute responsabilité expresse ou implicite, de tout dommage(s) causé aux composants de votre ordinateur suite à une erreur ou une omission pendant l'installation ou le retrait de l'alimentation électrique ou en raison d'un défaut ou d'une défaillance du produit.

Merci de bien vouloir visiter www.seasonic.com pour plus de détails.
