MODE D'EMPLOI B12 BC550 SEASONIC

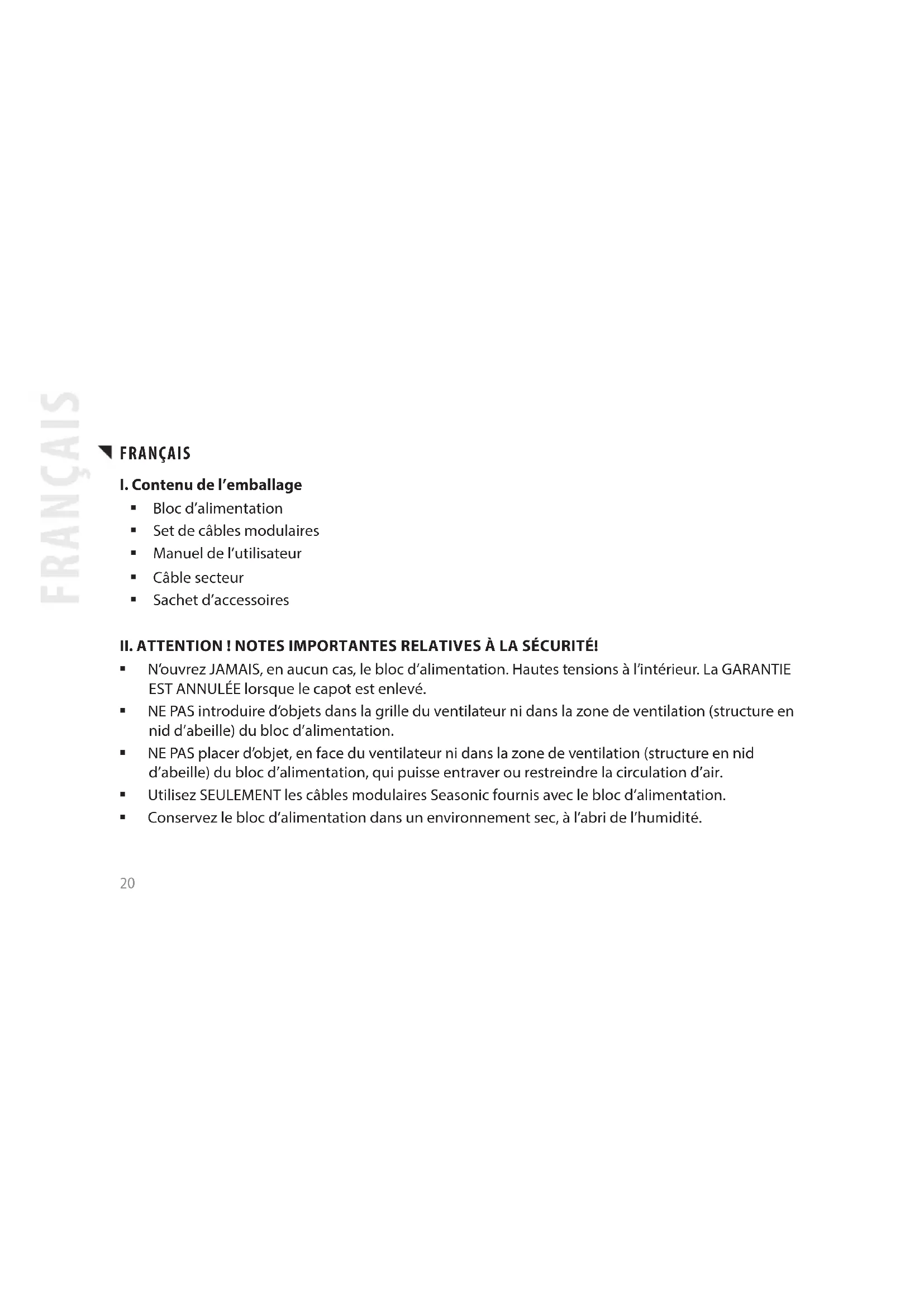

Bloc d’alimentation Set de câbles modulaires Manuel de l’utilisateur Câble secteur Sachet d’accessoires

II. ATTENTION ! NOTES IMPORTANTES RELATIVES À LA SÉCURITÉ!

N’ouvrez JAMAIS, en aucun cas, le bloc d’alimentation. Hautes tensions à l’intérieur. La GARANTIE EST ANNULÉE lorsque le capot est enlevé. NE PAS introduire d’objets dans la grille du ventilateur ni dans la zone de ventilation (structure en nid d’abeille) du bloc d’alimentation. NE PAS placer d’objet, en face du ventilateur ni dans la zone de ventilation (structure en nid d’abeille) du bloc d’alimentation, qui puisse entraver ou restreindre la circulation d’air. Utilisez SEULEMENT les câbles modulaires Seasonic fournis avec le bloc d’alimentation. Conservez le bloc d’alimentation dans un environnement sec, à l’abri de l’humidité. FRANÇAIS FRANÇAIS21 Le bloc d’alimentation est destiné à être intégré dans un ordinateur et n’est pas destiné à une utilisation externe ou à l’extérieur.

III. DÉSINSTALLATION DE VOTRE BLOC D’ALIMENTATION

1. Avant tout, merci de bien vouloir lire au-dessus le chapitre II: Attention! Notes Importantes

Relatives à la Sécurité

2. Veillez à ce que votre ordinateur soit bien éteint. Mettez l’interrupteur du bloc d’alimentation sur

«O» (Éteint) et retirez le câble d’alimentation de la prise électrique.

3. Ouvrez le boitier de votre ordinateur (veuillez-vous référer au manuel du constructeur).

4. Déconnectez avec précaution tous les connecteurs du bloc d’alimentation de la carte mère et de

tous les périphériques.

5. Dévissez les vis maintenant le bloc d’alimentation au boitier PC.

6. Enlevez délicatement le bloc d’alimentation du boitier PC.

1. Installer le bloc d’alimentation Seasonic à l’emplacement prévu dans le boitier et utilisez les quatre

vis fournis an de maintenir le bloc au boitier PC. Ne serrez pas trop fort les vis. a. Pour les blocs d’alimentation avec ventilateur intégré, le ventilateur doit faire face à la carte mère. (Selon le type de boitier, le ventilateur du bloc d’alimentation pourra être mis face à la carte mère ou face au boitier, si ce dernier possède une aération de prévue). b. Pour les blocs d’alimentation Fanless, Sea Sonic recommande de monter le bloc dans le boitier PC avec la partie supérieure, fait d’une structure en nid d’abeille, sur le dessus. Toutefois, il y a des trous de xation supplémentaires sur le bloc d’alimentation an de permettre un montage inversé si nécessaire.

2. Branchement sur la carte-mère:

a. NE PAS forcer les connecteurs lors du branchement. Les connecteurs ont un détrompeur an d’être branché que dans un seul sens. Veillez à bien vérier que les connecteurs sont bien branchés dans leurs emplacements et sécurisé. b. Branchez l’extrémité du connecteur 20/24 broches au bon endroit sur le bloc d’alimentation. c. Branchez l’autre extrémité du connecteur 20/24 broches à la carte-mère. Selon la carte-mère, vous aurez besoin au choix, de brancher ou de ne pas brancher la partie additionnelle de 4 broches du câble à votre carte-mère. d. Branchez le connecteur +12V de 4 broches et le connecteur EPS +12V si besoin. FRANÇAIS23 e. Si votre ordinateur requiert un double connecteur EPS +12V, veuillez brancher le connecteur 8 broches du second câble EPS au bon connecteur de l’alimentation. Par la suite, branchez le connecteur 8 broches à votre carte-mère.

3. Branchement des périphériques:

a. Branchez l’un des câbles pour périphérique au bloc d’alimentation et l’autre extrémité à vos composants. b. NE PAS forcer sur le connecteur lors du branchement. Les connecteurs ont un détrompeur an d’être branché que dans un seul sens. c. Veillez à bien vérier que les connecteurs sont bien branchés dans leurs emplacements et sécurisé.

4. Fermez le boitier de votre ordinateur selon les instructions fournis par le constructeur.

5. Branchez le cordon d’alimentation secteur fournis avec votre alimentation et appuyez sur

l’interrupteur marche/arrêt an de le mettre sur la position «I» (marche).

6. Vous êtes paré pour démarrer votre ordinateur dorénavant équipé d’un bloc Seasonic.

Si votre installation est correcte et que votre alimentation ne fonctionne toujours pas correctement, merci de bien vouloir regarder les points suivants.

1. Vériez de nouveau que votre cordon d’alimentation secteur soit correctement branché sur votre

prise et à l’alimentation.

2. Vériez de nouveau que la prise électrique soit correctement alimentée.

3. Vériez de nouveau que l’interrupteur situé à l’arrière de l’alimentation électrique soit sur la

position “I” (allumé).

4. Vériez de nouveau tous les branchements sur la carte-mère et sur vos périphériques.

5. L’interrupteur marche/arrêt à l’arrière du bloc d’alimentation peut être basculé entre “I” et “O”

plusieurs fois, avec un délai de 0.5 sec entre chaque tentative an d’être certain que le bloc est bien remis à zéro.

6. Si vous continuez à rencontrer des dicultés avec votre bloc d’alimentation, merci de bien vouloir

visiter www.seasonic.com pour plus d’information. Remarques Le fonctionnement du bloc d’alimentation se fait sur la base d’une technologie dite de «pull», ce qui signie que le bloc ne fournit que le courant demandé par la carte-mère et les autres composants. FRANÇAIS25 Si la carte-mère est défectueuse, le bloc d’alimentation ne démarrera pas. Si l’un des périphériques est défectueux, le bloc d’alimentation ne fournira pas de tension à ce composant en particulier. Ce bloc d’alimentation est compatible avec la dernière norme ErP 2013. Pour que votre système puisse fonctionner de manière optimale, merci de bien vouloir mettre à jour le BIOS de votre carte-mère dans sa version la plus récente et congurer ce dernier selon les recommandations ErP 2013, en activant toutes les options d’économies. Désactivez également l’option «audio always-on». Veuillez consulter le manuel de votre carte-mère pour plus d’information.

La garantie de Seasonic couvre toutes les alimentations électriques à partir de la date d’achat contre les défauts de fabrication ou matériel. Cette dernière couvre les défauts de fabrications ou les pannes. Pendant la durée de la garantie, Seasonic se réserve le droit de soit réparer les produits, soit les remplacer par des produits similaires ou de performances identiques en sachant que: Le produit soit retourné au point d’achat, frais de port payé. Le produit a été correctement utilise conformément à l’usage destine à ce dernier et selon les instructions du fabricant. Le produit n’a pas été endommagé par une catastrophe naturelle comme la foudre, une inondation ou un incendie. FRANÇAIS26 Le produit n’a jamais été ouvert et les sceaux de garantie n’ont pas été brisés. Pour plus d’information, merci de bien vouloir visiter www.seasonic.com/rma Remarque Les conditions générales de la garantie peuvent varier d’une région à une autre du globe.

VII. Limite de Responsabilité

Tous les eorts ont été fait an de s’assurer de la bonne validité des informations fournis dans le présent document. Seasonic décline toute responsabilité expresse ou implicite, de tout dommage(s) causé aux composants de votre ordinateur suite à une erreur ou une omission pendant l’installation ou le retrait de l’alimentation électrique ou en raison d’un défaut ou d’une défaillance du produit. Merci de bien vouloir visiter www.seasonic.com pour plus de détails. FRANÇAIS27 FRANÇAIS28
