400011717120Manuel du propriétaire

MERCI D’AVOIR CHOISI UN PRODUIT WHIRLPOOL An de proter d’une assistance plus complète, veuillez enregistrer votre produit sur www.whirlpool.eu/register.

Lisez attentivement les consignes de sécurité avant d’utiliser l’appareil.

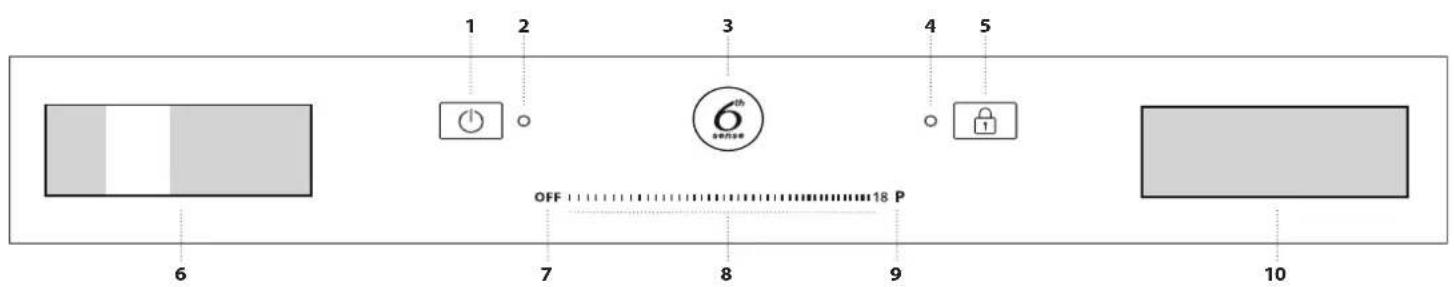

2. Panneau de commande

1. Touche Marche/Arrêt (On/O)

2. Voyant lumineux - table de cuisson allumée

Sense (fonctions spéciales)

6. Pad de sélection des zones de cuisson

7. Bouton d’arrêt zone de cuisson

10. Ecran texte “Gestion des fonctions“

Utiliser uniquement des casseroles et poêles réalisées en matériau ferromagnétique qui sont adaptées à l’utilisation avec des plaques à induction. Pour déterminer si une casserole est adaptée, vérifier si elle présente le symbole (habituellement imprimé sur le fond). Un aimant peut être utilisé pour vérifier si les casseroles sont magnétiques. La qualité et la structure de la base de la casserole peuvent altérer les performances de cuisson. Certaines indications pour le diamètre de la base ne correspondent pas au diamètre eectif de la surface ferromagnétique. CASSEROLES VIDES OU CASSEROLES AVEC UNE BASE FINE N’utilisez pas de casseroles ou de poêles vides quand le plan de cuisson est allumé. Le plan est équipé d’un système de sécurité interne qui contrôle constamment la température et actionne la fonction “arrêt automatique“ en cas de températures élevées. En cas d’utilisation avec des casseroles vides ou à fond mince, il est possible que la température augmente très rapidement et que l’arrêt automatique n’intervienne pas à temps pour empêcher d’endommager la casserole ou la surface du plan NONOUI de cuisson. Dans ce cas, ne touchez à rien et attendez que les parties intéressées refroidissent. Si des messages d’erreur s’affichent, contactez l’assistance technique après-vente. DIAMÈTRES MINIMUM DE LA CASSEROLE/POÊLE POUR LES

DIFFÉRENTES ZONES DE CUISSON

En vue d’un fonctionnement optimal de la table de cuisson, le récipient doit recouvrir un ou plusieurs des points de repère gurant sur la surface de la table et présenter un diamètre minimum du socle.

Les réglages de la table de cuisson peuvent être modiés quand vous le désirez. Pour modier les réglages, cliquez sur le symbole qui apparaît sur l’acheur de gestion des fonctions. Sur le menu des réglages, vous pouvez:

• sélectionner la langue;

• régler la luminosité;

• régler le volume des alertes sonores;

• régler la tonalité des boutons;

• régler la puissance de la table de cuisson;

• rétablir la conguration d’usine de la table de cuisson;

• vérier la version logicielle installée. Les paramètres de référence sont sauvegardés en cas de panne d’électricité. RÉGLER LA PUISSANCE DE LA TABLE DE CUISSON Régler la puissance maximum de la table de cuisson sur le menu des réglages selon vos exigences ou la durée dénie. Puissances disponibles: 4,0kW – 6,0kW – 7,4kW – 11,0kW. USAGE QUOTIDIEN MARCHE/ARRÊT DU PLAN DE CUISSON Pour allumer la table de cuisson, appuyez sur la touche pendant environ 1seconde jusqu’à allumage de l’acheur. La table de cuisson est automatiquement désactivée après un délai de 30 secondes si aucune puissance n’a été sélectionnée entre-temps. La plaque de cuisson s’éteint si vous appuyez sur un bouton quelconque pendant plus de 10 secondes. Pour l’éteindre, appuyez sur la même touche jusqu’à extinction des voyants. Toutes les zones de cuisson sont désactivées. Si la table de cuisson a été utilisée, toutes les zones de cuisson sont désactivées lors de son extinction, et le voyant de chaleur résiduelle “H“ reste allumé jusqu’au refroidissement des zones de cuisson. SÉLECTION DE LA ZONE DE CUISSON Dans l’écran de gauche, vous pouvez sélectionner la zone de cuisson en appuyant sur le volet correspondant. Les zones sélectionnées sont mises en surbrillance.

SÉLECTION DE LA ZONE FLEXIBLE

La zone exible cumule plusieurs zones de cuisson et peut être utilisée comme zone unique. Pour créer une zone exible: Sélectionner plusieurs touches tactiles ou glisser votre doigt sur l’écran progressivement pour joindre les touches tactiles ensemble. Pour diviser une zone exible: Maintenir enfoncé durant 3 secondes le panneau correspondant à la zone que vous désirez isoler. En alternative, appuyez sur le bouton “Diviser zone“ sur l’écran de gestion des fonctions. Une fois la zone de cuisson subdivisée, le même niveau de puissance est appliqué à chacune des zones créées. Si toutes les zones de cuisson sélectionnées ne sont pas couvertes par la casserole dans un délai de 30 secondes, une bande dense apparaîtra sur l’écran gauche. Il est possible de réactiver cette zone avec la commande “Ajouter un récipient“ en utilisant l’écran droit.Manuel du propriétaire

1. Allumez la table de cuisson. Si un récipient est déjà positionné, la plaque

détecte automatiquement son emplacement. Sélectionnez la zone suggérée pour choisir la puissance.

2. Placez le récipient sur une zone de cuisson et vériez qu’il recouvre un ou

plusieurs points de repère de la surface de l’appareil.

• Cette position permet d’utiliser une puissance optimale. Veuillez noter: Ne posez aucun accessoire sur l’acheur ou sur la barre de délement tactile. Si un outil couvre l’un des écrans, la plaque de cuisson risque de ne pas fonctionner correctement. Sur l’écran droit, le message “VÉRIFIER LA ZONE TACTILE Enlevez les récipients pendant 1 minute“ apparaîtra. Enlever l’objet et attendre que le message disparaisse. Si le problème persiste, débrancher et rebrancher l’alimentation de la plaque de cuisson. Dans les zones de cuisson proches du panneau de commande, il est conseillé de conserver poêles et casseroles dans les limites (en tenant compte du fond de la casserole et du bord supérieur, dans la mesure où il tend à être plus large). Cela prévient la surchaue excessive du pavé tactile. Pour griller et frire, utilisez les zones de cuisson arrière autant que possible.

3. Sélectionnez la zone de cuisson ou la zone exible sur l’acheur gauche.

4. Réglez la puissance désirée en appuyant ou en déplaçant horizontalement

votre doigt sur la barre de délement tactile. La puissance réglée s’ache sur le panneau de la zone de cuisson sélectionnée. Chaque zone de cuisson présente diérents réglages de chaleur, de “1“ (puissance minimale) à “18“ (puissance maximale). La barre de délement tactile ore également une fonction de chauage rapide, indiquée par la lettre “P“ sur l’acheur. Veuillez noter: Le panneau de la zone de cuisson clignotera si la casserole n’est pas adaptée à la cuisson par induction, si elle n’est pas positionnée correctement ou si elle n’est pas de la dimension appropriée. Si aucun récipient n’est détecté dans un délai de 30secondes, la table de cuisson s’éteint. Pour désactiver les zones de cuisson: Sélectionnez la zone de cuisson sur l’écran gauche et appuyez sur le bouton “OFF“ en haut de la barre de délement tactile. La lettre “H“s’ache sur le panneau correspondant si la zone de cuisson est encore chaude.

En cas d’utilisation d’une zone de cuisson composée de plusieurs zones, le récipient peut être placé n’importe où dans la zone activée. La table de cuisson reconnaît automatiquement le positionnement réel du récipient. Si vous désirez ajouter un récipient sur la zone de cuisson activée, utilisez la commande “Ajoutez un récipient“ pour que la table de cuisson détecte le nouveau récipient. VERROUILLAGE Pour éviter toute activation accidentelle de la table de cuisson durant son nettoyage, ou toute modication accidentelle des commandes durant la cuisson, appuyez sur le bouton “Verrouillage“ durant 3secondes: un bip et un voyant indiquent que la fonction est activée. Le panneau de commande est verrouillé, à l’exception du bouton OFF. Pour réactiver les commandes, appuyez à nouveau sur le bouton “Verrouillage“ durant 3secondes. Le voyant clignote, et la table de cuisson est à nouveau activée. MINUTERIE Si la table de cuisson est éteinte, vous pouvez utiliser l’acheur gauche comme minuterie. Pour activer la minuterie:

1. Allumez la table de cuisson.

2. Appuyer sur le symbole

3. Utilisez les touches “+“/“–“ pour régler le temps de cuisson.

4. Dès que le temps programmé s’est écoulé, un signal retentit.

Pour modier ou désactiver la minuterie:

1. Appuyer sur le symbole

2. Utilisez les boutons “+“ et “–“ pour modier l’heure, ou appuyez sur le

bouton “STOP“ pour éteindre la minuterie.

RÉGLAGE DU TEMPS DE CUISSON

Vous pouvez programmer l’arrêt automatique des zones de cuisson. Réglage du temps de cuisson:

1. Sélectionnez la zone de cuisson et réglez la puissance désirée.

2. Appuyez sur le symbole

3. Utilisez les touches “+“/“–“ pour régler le temps de cuisson.

4. Une fois le temps écoulé, un signal sonore se déclenche et la zone de

cuisson s’éteint automatiquement. Pour modier ou désactiver la minuterie:

1. Sélectionnez la zone de cuisson.

2. Appuyez sur le symbole

3. Utilisez les boutons “+“ et “–“ pour modier l’heure, ou appuyez sur le

bouton “STOP“ pour annuler le temps déni. Vous pouvez régler un temps de cuisson pour chaque zone ou zone exible en eectuant les mêmes opérations.loading-circle-1Manuel du propriétaire

La qualité et le type de récipient inuent sur les résultats et les temps de cuisson. Si nécessaire, le niveau de puissance prédéni peut être modié au moyen des boutons “+“ et “–“ sur l’acheur droit. PORTER À ÉBULLITION* Fait chauer l’eau et avertit l’utilisateur en début d’ébullition via signal sonore et visuel. En attendant la conrmation de l’utilisateur, le système maintient l’eau à ébullition contrôlée en évitant toute projection et perte d’énergie. Tant que cette fonction est activée, un signal d’alarme sonore avertit l’utilisateur si le récipient est vide (sans eau) ou si l’eau s’est évaporée. N’ajouter le sel qu’après déclenchement du signal d’ébullition. RISSOLER* Pour les préparations consistant à faire revenir des aliments. Un signal sonore et visuel indique que la température idéale est atteinte et que les aliments doivent être ajoutés dans le récipient. En attendant la conrmation de l’utilisateur, le système maintient le récipient à température contrôlée en évitant toute surchaue et perte d’énergie. Pour des conditions optimales, utilisez cette fonction avec des récipients et des ingrédients à température ambiante. Cette fonction exige d’utiliser des accessoires spéciaux. N’utilisez pas le couvercle - un couvercle anti-éclaboussures est recommandé. Il est conseillé d’utiliser des huiles spéciales friture pour cette fonction. En cas d’utilisation d’une huile diérente, ayez soin de surveiller la cuisson lors de la première utilisation. GRILLER* Cette fonction permet de faire griller diérents aliments en fonction de leur épaisseur. Un signal sonore et visuel indique que la température idéale est atteinte et que les aliments doivent être ajoutés dans le récipient. La table de cuisson stabilise ensuite la température et la maintient constante durant la cuisson. Une fois que l’utilisateur a conrmé l’ajout des aliments, la cuisson démarre. Il est conseillé de préparer les aliments durant la phase de chauage et de les ajouter dès émission du bip. Pour des conditions optimales, utilisez cette fonction avec des récipients et des ingrédients à température ambiante. Si vous n’utilisez pas le récipient préconisé, utilisez la fonction grill avec des précautions particulières, la qualité du récipient inuant sur les temps de chauage. Les accessoires présentant un fond très mince atteignent très rapidement une température élevée. MOKA* Cette fonction permet de faire chauer automatiquement les cafetières “Moka“. Activer le cycle de chauage via sélection de la fonction sur le menu, un bip est émis une fois que le café est prêt. La fonction est programmée pour s’éteindre automatiquement en vue de prévenir les projections. Lors de la première utilisation, vériez que les conditions décrites sont réunies. Pour un fonctionnement optimal, utilisez cette fonction avec la cafetière et l’eau à température ambiante.

• Pour ces fonctions, il est conseillé d’utiliser les accessoires indiqués.

• porter à ébullition: WMF SKU: 07.7524.6380

• pour Rissoler: WMF SKU: 05.7528.4021

• pour Griller: WMF SKU: 05.7650.4291

• pour Moka, Bialetti: MOKA INDUZIONE 3TZ ANTRACITE Veuillez noter : Essayez de ne pas déplacer le récipient durant les premières minutes de cuisson en vue d’un fonctionnement optimal de la table de cuisson.

FONCTION CHEF CONTROL

Cette fonction divise la table de cuisson en quatre zones de cuisson et les active simultanément à un niveau de puissance prédéni. Vous pouvez déplacer les récipients entre deux zones pour pouvoir cuisiner à diérentes températures. Pour activer la fonction Chef Control:

1. Placez le récipient sur la table de cuisson.

2. Appuyez sur le bouton “6

3. Sélectionnez la fonction Chef Control sur l’écran texte et conrmez.

Fonction "Chef Control"‰MENU 6

4. Les quatre zones de cuisson sont visualisées sur le pad de sélection ainsi

que leur niveau de puissance (faible, moyen et fort).

5. Pour ajouter des récipients, utilisez la commande “Ajoutez un récipient“

6. Pour sortir de cette fonction, appuyer sur “STOP“.

CHEF CONTROLPlacez un recipient

Pour modier la puissance d’une zone de cuisson:

1. Sélectionnez la zone de cuisson

2. Réglez la puissance désirée en déplaçant horizontalement votre doigt sur

le slider central, qui reste achée 1seconde.

3. Le niveau de puissance sélectionné (faible, moyen, fort) s’ache à

nouveau. Veuillez noter : Les nouveaux réglages sont sauvegardés jusqu’à nouvelle modication ou réinitialisation. FLEXIFULL Cela permet de combiner l’utilisation des quatre zones comme une unique zone de cuisson. Pour activer la fonction Flexifull:

1. Placez le récipient sur la table de cuisson.

2. Appuyez sur le bouton “6

3. Sélectionnez “Flexiful“ ur l’écran texte et conrmez.

4. Réglez la puissance désirée au moyen du slider central. Le niveau de

puissance est visualisé sur le pad de gauche.

5. Pour ajouter des récipients, utilisez la commande “Ajouter un récipient“

6. Pour sortir de cette fonction, appuyer sur “STOP“.

FLEXIFULLPlacez un recipient `INDICATEURS CHALEUR RÉSIDUELLEL’achage de la lettre “H“ sur l’un des panneaux de sélection de la zone de cuisson indique que la zone correspondante est encore chaude. La lettre disparaît après refroidissement de la zone de cuisson. NIVEAU DE PUISSANCE

TYPE DE CUISSON UTILISATION CONSEILLÈE

Indique l'expérience et les habitudes de cuisson Puissance maximum.

Chauer rapidement Idéal pour augmenter rapidement la température de cuisson jusqu'à ébullition rapide (pour l'eau) ou pour chauer rapidement des liquides.

Faire frire, porter à ébullition Idéal pour dorer, démarrer une cuisson, frire des produits surgelés, porter à ébullition rapide. Dorer, sauter, porter à ébullition, griller Idéal pour faire sauter, maintenir à ébullition, cuire et griller.

Dorer, cuire, cuire à l'étouée, faire sauter, griller Idéal pour faire sauter, maintenir à faible ébullition, cuire et griller, et préchauer les récipients. Cuire, cuire à l'étouée, faire sauter, griller, mélanger Idéal pour cuire à l'étuvée, maintenir à faible ébullition, cuire et griller (longue durée).

5 - 9 Cuire, mijoter, faire épaissir,

faire fondre Idéal pour les recettes exigeant une cuisson prolongée (riz, sauces, rôtis, poisson) avec des liquides (par ex. eau, vin, bouillon, lait), et pour préparer la sauce des pâtes. Idéal pour les cuissons prolongées (volume inférieur à 1l : riz, sauces, rôtis, poisson) avec des liquides (par ex. eau, vin, bouillon, lait).

Faire fondre, décongeler Idéal pour ramollir le beurre, faire fondre lentement du chocolat, décongeler les aliments de petite taille. Maintien au chaud, risotto crémeux Idéal pour garder au chaud de petites portions à peine cuisinées ou des plats de service, et pour des risottos bien crémeux. Puissance zéro

La table de cuisson est en veille ou éteinte (la présence de chaleur résiduelle à la n de la cuisson est indiquée par un «H»).

AVERTISSEMENT• N'utilisez pas d'appareil de nettoyage à vapeur.

• Avant de procéder aux opérations de nettoyage, assurez-vous que les zones de cuisson sont éteintes et qu'aucun voyant de chaleur résiduelle (“H“) n'est allumé. Important:• N'utilisez pas d'éponges abrasives ni de tampons à récurer car ils peuvent endommager le verre.• Après chaque utilisation, laissez refroidir la table de cuisson et nettoyez-la de façon à éliminer les résidus d'aliments incrustés et les taches.• Le sucre et les aliments très sucrés peuvent abîmer la table de cuisson et doivent être éliminés immédiatement.• Le sel, le sucre et le sable peuvent rayer la surface en verre.• Utilisez un chion doux, un essuie-tout, ou un nettoyant pour cuisinière pour nettoyer la table de cuisson (suivez les consignes du fabricant).• Des déversements de liquide dans les zones de cuisson peuvent provoquer le déplacement ou la vibration des casseroles.• Après le nettoyage de la table de cuisson, séchez-la soigneusement.Si le logo iXelium™ apparaît sur le verre, la table de cuisson a été traitée avec la technologie iXelium™, une finition exclusive Whirlpool qui assure des résultats de nettoyage parfaits, ainsi qu'un maintien de la surface de la table de cuisson brillante, plus longtemps.Pour nettoyer les tables de cuisson iXelium™, suivez les recommandations suivantes:• Utilisez un chion doux (en microbre de préférence), avec de l'eau ou un détergent à utilisation quotidienne pour le verre.• Pour de meilleurs résultats, laisser un chion humide sur la table de cuisson en verre pendant quelques minutes.Manuel du propriétaire

Code d'erreur Description Causes possibles Solution C81, C82 Le panneau de commande s'éteint en raison de températuresexcessivement élevées.La température interne des piècesélectroniques est trop élevée.Attendez que la table de cuissonrefroidisse avant de la réutiliser.F02, F04La tension de raccordement est incorrecte. La sonde détecte une diérence entre la tension de l'appareil etcelle de l'alimentation électrique. Débranchez la table de cuissonde l'alimentation principale etvériez le branchement électrique. F01, F06, F12, F13, F25, F34, F35, F36, F37, F41, F47, F58, F61, F76 Débranchez la table. Attendez quelques secondes, puis rebranchez la table de cuisson à l'alimentation électrique. Si le problème persiste, appelez le Service Après-vente et spéciez l'erreur qui apparaît sur l'acheur. Les tables de cuisson à induction peuvent produire des siements ou des craquements durant le fonctionnement normal. Ces bruits proviennent en réalité des casseroles et ils sont liés aux caractéristiques des fonds (par exemple, lorsque le fond de la casserole est fait de plusieurs couches de matériau ou si il est irrégulier). Ces bruits peuvent varier selon les casseroles utilisées et selon la quantité d'aliments qu'elles contiennent et ils n'indiquent aucun type de défaut.

• Contrôlez que l'alimentation électrique n'a pas été coupée.

• Si vous ne parvenez pas à éteindre la table de cuisson après l'avoir utilisée, débranchez-la à partir de l'alimentation électrique.

• Si, quand le plan de cuisson est allumé, l’acheur visualise les codes alphanumériques, consultez le tableau suivant pour les instructions. Veuillez noter: De l'eau, du liquide ayant débordé des casseroles ou tout objet posé sur les commandes peuvent provoquer l'activation ou la désactivation accidentelles du verrouillage du bandeau de commandes.

Vous trouverez ci-dessous un tableau spécialement créé pour faciliter les organismes de contrôle sur l'usage de nos produits. Distribution de chaleur, "Crêpes" test selon l'EN 60350-2 §7.3 Performance thermique "Frites" test selon l'EN 60350-2 §7.4 Faire fondre et garder au chaud, "chocolat" Mijoter, "riz au lait" ECO-DESIGN: Le test a été mené conformément aux réglementations en vigueur en sélectionnant toutes les zones de cuisson de la table de cuisson an de former une zone unique, ou en utilisant la fonction Flexifull. Cuissons conrmées Positions de cuisson conrméesSERVICE APRÈSVENTE An de proter d’une assistance complète, veuillez enregistrer votre appareil sur www.whirlpool.eu/register. AVANT D’APPELER LE SERVICE APRÈS-VENTE:

1. Vériez en premier lieu si vous pouvez remédier au problème à l’aide des

suggestions de la section GUIDE DE DÉPANNAGE.

2. Éteignez puis rallumez l’appareil pour voir si le problème persiste.

SI LE PROBLÈME PERSISTE TOUJOURS APRÈS LES VÉRIFICATIONS PRÉCÉDENTES, CONTACTER LE SERVICE APRÈS-VENTE LE PLUS PRÈS. Pour obtenir du support, appeler le numéro disponible dans le livret de garantie ou suivez les consignes sur le site Web www.whirlpool.eu. Lorsque vous contactez notre Service Après-vente, toujours préciser:

• une brève description du problème;

XXXX XXX XXXXXXX XXXX XXXXX

XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

• le numéro de série (numéro après le mot SN sur la plaque signalétique située sous l’appareil). Le numéro de série est également indiqué dans la documentation; Mod. Ind.C. SN: Prod.N. xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxx xxx PRODUCT INFORMATION

• votre adresse complète ;

• votre numéro de téléphone. Si des réparations sont nécessaire, contactez un service après-vente agréé (vous aurez ainsi la garantie que les pièces défectueuses seront remplacées par des pièces d’origine et que la réparation de votre appareil sera eectuée correctement). En cas d’encastrement aeurant, contactez le Service après-vente pour obtenir le kit de vis de montage 4801 211 00112.

Vous trouverez les politiques, la documentation standard et des informations supplémentaires sur le produit:

• En utilisant le QR Code dans votre appareil;

• En visitant notre site Internet docs. whirlpool . eu;

• Vous pouvez également contacter notre service après-vente (voir numéro de téléphone dans le livret de garantie). Lorsque vous contactez notre Service après-vente, veuillez indiquer les codes gurant sur la plaque signalétique de l’appareil.
