T1600G28PS - Commutateur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau administrable PoE+ (Smart Switch)
Marque	TP-Link
Modèle	T1600G28PS
Dimensions (L x P x H)	440 x 220 x 44 mm
Poids	3,5 kg
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique maximale	250 W (avec PoE)
Nombre de ports	24 ports 10/100/1000 Mbps PoE+ + 4 ports SFP Gigabit
Budget PoE	250 W
Fonctions principales	Gestion L2+, VLAN, QoS, IGMP Snooping, Storm Control, SNMP, CLI, Interface Web
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Matériau du châssis	Métal
Installation	Bureau ou rack 19 pouces (support de montage inclus)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Débrancher avant nettoyage. Ne pas ouvrir. Utiliser une prise électrique mise à la terre.
Pièces détachées et réparabilité	Appareil scellé. Pour toute réparation, contacter le support TP-Link.

FOIRE AUX QUESTIONS - T1600G28PS TP-LINK

Comment configurer l'adresse IP du switch T1600G28PS ?

Par défaut, l'adresse IP du switch est 192.168.0.1. Réglez votre ordinateur sur une adresse IP dans le même sous-réseau (par exemple 192.168.0.2) et connectez-les via un câble Ethernet. Ouvrez un navigateur et saisissez http://192.168.0.1.

Comment accéder à l'interface web du switch ?

Ouvrez un navigateur web et entrez l'adresse IP du switch (par défaut 192.168.0.1). Connectez-vous avec le nom d'utilisateur admin (en minuscules) et le mot de passe admin. Cliquez sur Login.

Que faire si j'ai oublié le mot de passe du switch ?

Effectuez une réinitialisation d'usine en maintenant enfoncé le bouton Reset à l'arrière du switch pendant environ 10 secondes, jusqu'à ce que les voyants clignotent. Les paramètres d'usine seront restaurés (IP: 192.168.0.1, identifiants: admin/admin).

Comment activer l'alimentation PoE sur un port ?

Par défaut, tous les ports PoE sont activés. Vous pouvez gérer l'alimentation PoE via l'interface web : allez dans PoE > PoE Config et activez ou désactivez les ports selon vos besoins.

Comment mettre à jour le firmware du switch ?

Téléchargez le dernier firmware sur le site de TP-Link. Connectez-vous à l'interface web, allez dans Système > Mise à jour, sélectionnez le fichier téléchargé et cliquez sur Mettre à jour. Ne pas couper l'alimentation pendant la mise à jour.

Comment réinitialiser le switch aux paramètres d'usine ?

Utilisez le bouton Reset situé à l'arrière du switch. Maintenez-le enfoncé avec un objet pointu pendant environ 10 secondes. Relâchez lorsque les voyants clignotent rapidement. Le switch redémarrera avec les paramètres par défaut.

Puis-je utiliser des modules SFP non compatibles sur le T1600G28PS ?

Pour des performances optimales, il est recommandé d'utiliser des modules SFP compatibles TP-Link. Des modules tiers peuvent ne pas fonctionner correctement ou réduire la fiabilité.

Comment connecter plusieurs switches T1600G28PS entre eux ?

Utilisez un câble Ethernet RJ45 ou des modules SFP et de la fibre optique pour relier les ports SFP des switches. Configurez les VLAN et la gestion L2+ pour interconnecter les réseaux.

Que faire si les voyants LED ne s'allument pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise électrique fonctionne. Si le switch ne s'allume pas, contactez le support TP-Link. Les voyants peuvent être désactivés par configuration ; vérifiez dans l'interface web si l'option LED est activée.

Comment utiliser la CLI (interface en ligne de commande) ?

Connectez le port console du switch à votre ordinateur à l'aide du câble console fourni. Utilisez un logiciel terminal (comme PuTTY) avec les paramètres : 115200 bauds, 8 bits de données, 1 bit d'arrêt, pas de parité. Connectez-vous avec les identifiants par défaut (admin/admin). Pour plus de détails, consultez le guide CLI de TP-Link.

MODE D'EMPLOI T1600G28PS TP-LINK

Pour installer le switch sur un bureau, suivre les étapes suivantes:

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des cables qui y seront connectés.

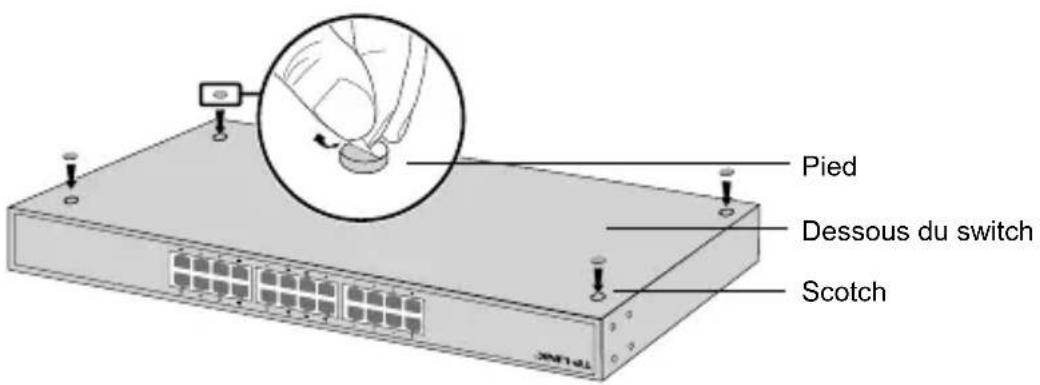

2. Œter les protection générées sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et dispose les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

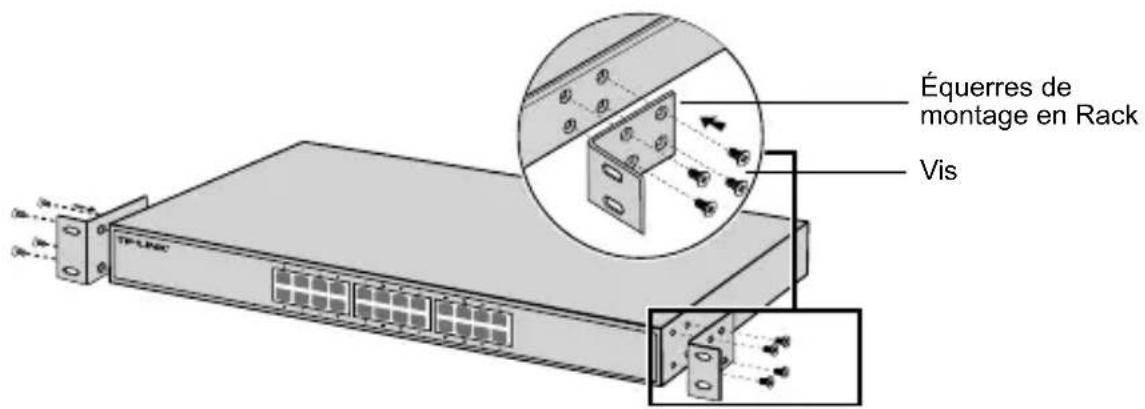

2. Fixer les équres de montage de chaque côte du switch à l'aide des vis fournies.

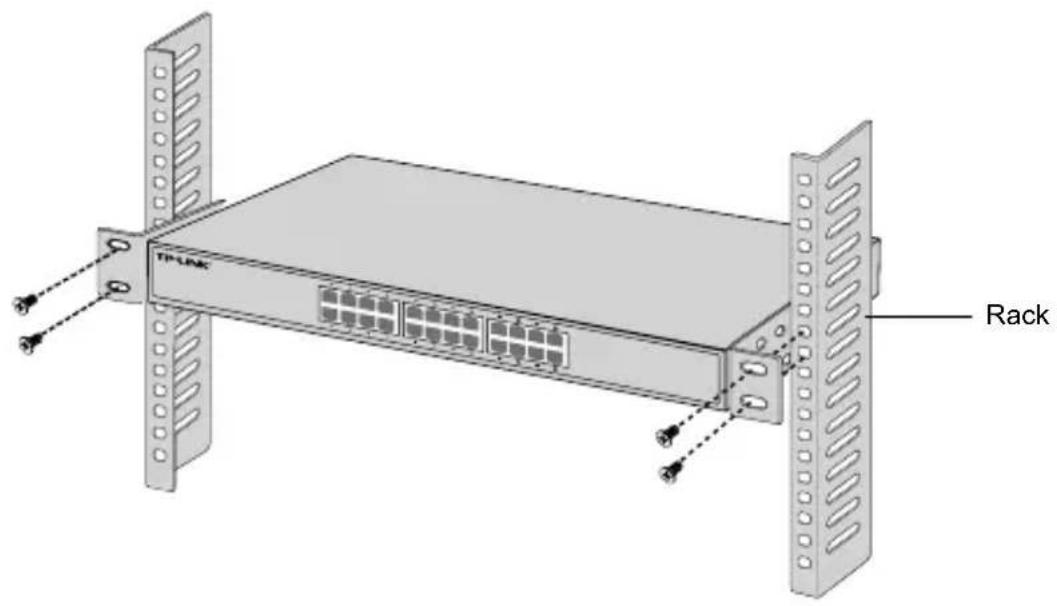

1. ÀpRES avoir fixé les équerres au switch, utiliser les boulons (non fournis) ajustats pour fixer le switch au rack.

Connexion

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

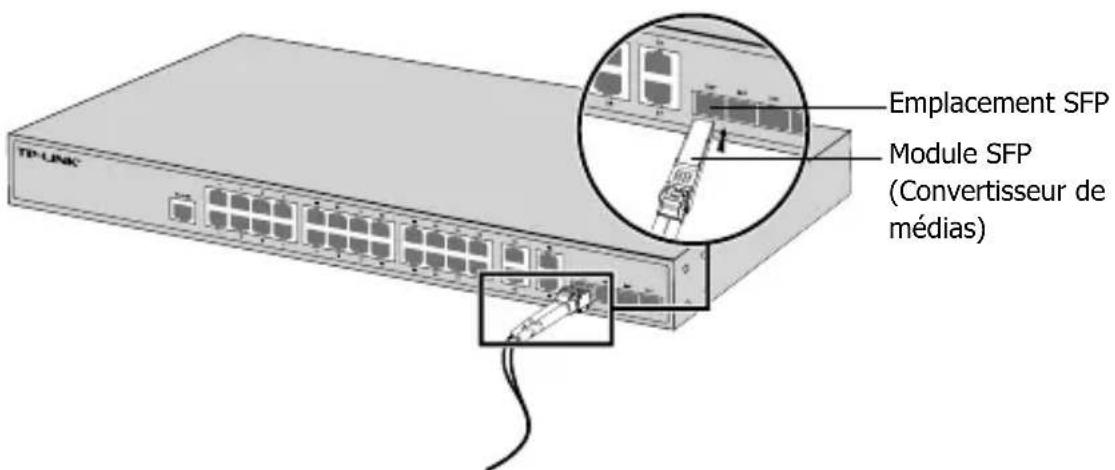

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouze relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite acceder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise maje à une prise électrique.

Configuration

- Configurer le switch via son interface graphique

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254); le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passer). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. ÀpRES vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et acceder à son interface CLI pour l'administration. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous reférer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un apparéil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibités demettre l' apparéil hors tension. Pour les apparéils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de lesmettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet apparéil ou tenter de le réparer, cela pourrait vous exposer à des haute tensions électriques ou à d'autres risques. Démonter un composant scelled ou un apparéil scelled annulerait aussiôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet apparéil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les définuts matériels et les malfacons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
