T1600G28PS - Interruptor TP-LINK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador de red gestionable PoE+ (Smart Switch)
Marca	TP-Link
Modelo	T1600G28PS
Dimensiones (L x P x A)	440 x 220 x 44 mm
Peso	3,5 kg
Alimentación	100-240 V CA, 50/60 Hz
Consumo eléctrico máximo	250 W (con PoE)
Número de puertos	24 puertos 10/100/1000 Mbps PoE+ + 4 puertos SFP Gigabit
Presupuesto PoE	250 W
Funciones principales	Gestión L2+, VLAN, QoS, IGMP Snooping, Storm Control, SNMP, CLI, Interfaz Web
Temperatura de funcionamiento	0°C a 40°C
Humedad de funcionamiento	10% a 90% sin condensación
Material del chasis	Metal
Instalación	Escritorio o rack de 19 pulgadas (soporte de montaje incluido)
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar productos químicos.
Seguridad	Desconectar antes de limpiar. No abrir. Usar un enchufe eléctrico con conexión a tierra.
Piezas de repuesto y reparabilidad	Dispositivo sellado. Para cualquier reparación, contactar al soporte de TP-Link.

Preguntas frecuentes - T1600G28PS TP-LINK

¿Cómo configurar la dirección IP del switch T1600G28PS?

Por defecto, la dirección IP del switch es 192.168.0.1. Configure su computadora con una dirección IP en la misma subred (por ejemplo, 192.168.0.2) y conéctelos mediante un cable Ethernet. Abra un navegador e ingrese http://192.168.0.1.

¿Cómo acceder a la interfaz web del switch?

Abra un navegador web e ingrese la dirección IP del switch (por defecto 192.168.0.1). Inicie sesión con el nombre de usuario admin (en minúsculas) y la contraseña admin. Haga clic en Iniciar sesión.

¿Qué hacer si olvidé la contraseña del switch?

Realice un restablecimiento de fábrica manteniendo presionado el botón Reset en la parte trasera del switch durante aproximadamente 10 segundos, hasta que los indicadores parpadeen. Se restaurarán los valores de fábrica (IP: 192.168.0.1, credenciales: admin/admin).

¿Cómo activar la alimentación PoE en un puerto?

Por defecto, todos los puertos PoE están activados. Puede gestionar la alimentación PoE a través de la interfaz web: vaya a PoE > Configuración PoE y active o desactive los puertos según sea necesario.

¿Cómo actualizar el firmware del switch?

Descargue el firmware más reciente del sitio web de TP-Link. Inicie sesión en la interfaz web, vaya a Sistema > Actualización, seleccione el archivo descargado y haga clic en Actualizar. No interrumpa la alimentación durante la actualización.

¿Cómo restablecer el switch a los valores de fábrica?

Utilice el botón Reset ubicado en la parte trasera del switch. Manténgalo presionado con un objeto puntiagudo durante aproximadamente 10 segundos. Suéltelo cuando los indicadores parpadeen rápidamente. El switch se reiniciará con los valores predeterminados.

¿Puedo usar módulos SFP no compatibles en el T1600G28PS?

Para un rendimiento óptimo, se recomienda usar módulos SFP compatibles con TP-Link. Los módulos de terceros pueden no funcionar correctamente o reducir la fiabilidad.

¿Cómo conectar varios switches T1600G28PS entre sí?

Use un cable Ethernet RJ45 o módulos SFP y fibra óptica para enlazar los puertos SFP de los switches. Configure las VLAN y la gestión L2+ para interconectar las redes.

¿Qué hacer si los indicadores LED no se encienden?

Verifique que el cable de alimentación esté correctamente conectado y que el enchufe eléctrico funcione. Si el switch no se enciende, contacte al soporte de TP-Link. Los indicadores pueden estar desactivados por configuración; verifique en la interfaz web si la opción LED está activada.

¿Cómo usar la CLI (interfaz de línea de comandos)?

Conecte el puerto de consola del switch a su computadora usando el cable de consola proporcionado. Use un software de terminal (como PuTTY) con los parámetros: 115200 baudios, 8 bits de datos, 1 bit de parada, sin paridad. Inicie sesión con las credenciales predeterminadas (admin/admin). Para más detalles, consulte la guía CLI de TP-Link.

MANUAL DE USUARIO T1600G28PS TP-LINK

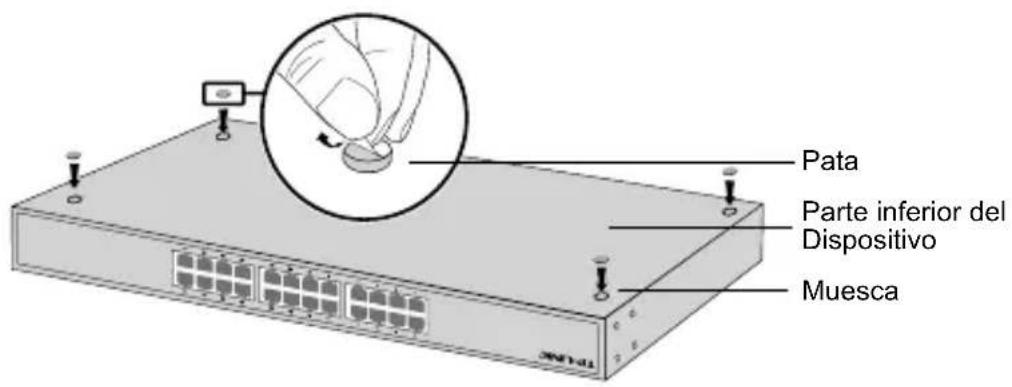

- Instalación de Escritorio

Para instalar el dispositivo en un escritorio, por favor sigallos pasos descriritos a continuación:

1. Coloque el dispositivo en una superficie plana lo suficientemente fuerte para soportar el peso del dispositivo con todos los accesorios.
2. Retire los papeles adhesivos de las patas de goma.
3. Gire el dispositivo y Coloque las patas de goma suministradas en las zonas=hundidas de la parte inferior de cada equna del dispositivo.

- Instalación en Rack

Para instalar el dispositivo en un rack, siga las instrucciones descritas a continuación:

1. Compruebe la superficie y estabilidad del rack.
2. Fije los soportes de montaje en rack suministrados en cada bajo del dispositalo con los tornillos proportionados.

1. Después de unir los soportes con el disposativo, utiliselos tornillosADECUADOS (no incluidos) para fazer los soportes al rack.

Conexión

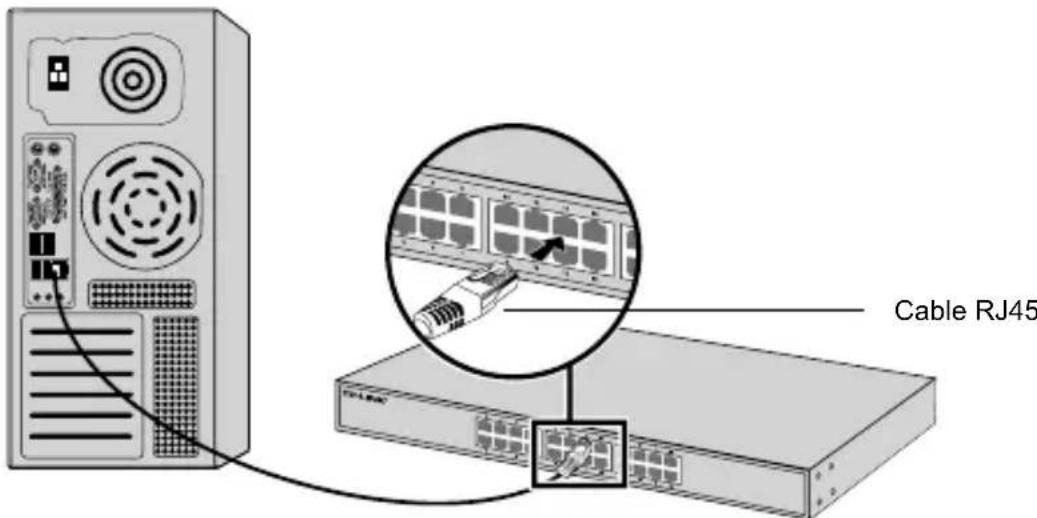

- Puerto Ethernet

Conecte un puerto Ethernet del switch al ordinador con un cable RJ45 como muestra la?sigaute figura.

- Puerto SFP

Para switches con puertos SFP, puede conectar un puerto SFP a un modulo SFP. Si el transceptor SFP está instalado en una ranura y el enlace con el puerto es correcto, el puerto RJ45 asociado se deshabilitar y noURTAR serutilrado.

- Puerto de Consola

Para switches con puerto de consola, puede conectar el puerto a su ordinador mediante cable de consola. Después peutearcel CLI para gestionar el switch.

- Encender

Conecte el conductor hembra del cable de alimentacion proportionado dentro del enchufe del dispositivo, y el conductor macho en un enchufe de corriente.

Configuración

- Configurar el Switch Utilizando el Interfaz de Gestion de Nombre (GUI)

1. Configure la direccion IP de su PC en la misma subred que el switch. LA direccion IP es 192.168.0.X("X" es cualquier número de 2 a 254); la Máscara de Subred es 255.255.255.0.
2. Abra un navegador web y writes a direccion de gestión por defecto http://192.168.0.1 en la barra de direcciones del navegador. Después pulse la tecla Enter.
3. Introduzca admin para el Nombre de Nombre y Contrasena por defecto, también en letras minúsculas. Después pulse el botón Acceder o presione la tecla Enter.
4. Después de acceder correctamente, puede configurar el switch en la page de gestion.

- Configurar el Switch Utilizando el Interfaz de Linea de Comandos (CLI)

Puede acceder al Switch y acceder al CLI para gestionar el swtich. Para encontrar las instrucciones detalladas de como hacer este, por favor revise la Guía CLI.

- Configurar el Switch Usando la Utilidad (Solo para los Switches Eassy Smart)

Puede utiliser la Utilidad de Configuración Easy Smart para gestionar deforma centralizada todas las redes de los Switches Easy Smart. Para Obtener instrucciones detalladas de como hacer este, por favor revise la Guía de Usuario de la Utilidad.

Eykataσtaση

Información de seguridad

• Cuando un producto dispone de un interruptor de encendido y apagado, este botón constituya uno de los métodos para apagar el producto. Para aquellos productos que carecen de un botón de apagado y encendido, el únicamente de apagarlos consiste en desconectar el producto o el adaptorder de corriente del enchufe de alimentación. El dispositivo deben permanecer operativo en todo momento.
• No abra o intente reparar el producto, ya que pueda quedar expuesto a un peligro por alto voltaje u othero tipo de riesgos. La aperture de un componente o producto sellado invalidará la garantía. Si necesita reparar el producto, por favor, póngase en contacto con nosotros.
• No utilise este producto cerca del agua.

Garantía limitada para products de TP-LINK

Sólo para produits que porten la marca TP-LINK.

ESTA GARANTIA LE CONFIERE DERECHOS LEGALES ESPECIFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGUN EL ESTADO (O SEGUN EL PAís O PROVINCE).

EN LA MEDIDA QUE LO PERMITA LA JURISDICION LOCAL, ESTA GARANTIA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOs EN LUGAR DE CUALQUIER OTRA GARANTIA, RECURSO Y CONDICION.

TP-LINK garantiza el producto de hardware que porta la marca TP-LINK contenido en la caja original contra defectos en los materiales y mano desuma bajo conditiones normales de uso de acuerdo con las direcrices de TPLINK por un periodo que depende del serviceo local desde la fecha original de compra en la tienda por parte del usuario final adquiriente.
