Produkttyp	Verwaltbarer PoE+ Netzwerk-Switch (Smart Switch)
Marke	TP-Link
Modell	T1600G28PS
Abmessungen (L x B x H)	440 x 220 x 44 mm
Gewicht	3,5 kg
Stromversorgung	100-240 V AC, 50/60 Hz
Maximale Leistungsaufnahme	250 W (mit PoE)
Anzahl der Ports	24 Ports 10/100/1000 Mbps PoE+ + 4 SFP-Gigabit-Ports
PoE-Budget	250 W
Hauptfunktionen	L2+-Verwaltung, VLAN, QoS, IGMP Snooping, Storm Control, SNMP, CLI, Weboberfläche
Betriebstemperatur	0°C bis 40°C
Betriebsfeuchtigkeit	10% bis 90% nicht kondensierend
Gehäusematerial	Metall
Installation	Tisch oder 19-Zoll-Rack (Montagehalterung enthalten)
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Vor der Reinigung Netzstecker ziehen. Nicht öffnen. Geerdete Steckdose verwenden.
Ersatzteile und Reparierbarkeit	Versiegeltes Gerät. Für Reparaturen wenden Sie sich an den TP-Link-Support.

Häufig gestellte Fragen - T1600G28PS TP-LINK

Wie konfiguriere ich die IP-Adresse des Switches T1600G28PS?

Standardmäßig lautet die IP-Adresse des Switches 192.168.0.1. Stellen Sie Ihren Computer auf eine IP-Adresse im selben Subnetz ein (z.B. 192.168.0.2) und verbinden Sie sie mit einem Ethernet-Kabel. Öffnen Sie einen Browser und geben Sie http://192.168.0.1 ein.

Wie greife ich auf die Weboberfläche des Switches zu?

Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse des Switches ein (Standard: 192.168.0.1). Melden Sie sich mit dem Benutzernamen admin (Kleinbuchstaben) und dem Passwort admin an. Klicken Sie auf Anmelden.

Was tun, wenn ich das Passwort des Switches vergessen habe?

Setzen Sie den Switch auf Werkseinstellungen zurück, indem Sie die Reset-Taste auf der Rückseite für etwa 10 Sekunden gedrückt halten, bis die LEDs blinken. Die Werkseinstellungen werden wiederhergestellt (IP: 192.168.0.1, Anmeldedaten: admin/admin).

Wie aktiviere ich die PoE-Stromversorgung an einem Port?

Standardmäßig sind alle PoE-Ports aktiviert. Sie können die PoE-Stromversorgung über die Weboberfläche verwalten: Gehen Sie zu PoE > PoE-Konfiguration und aktivieren oder deaktivieren Sie die Ports nach Bedarf.

Wie aktualisiere ich die Firmware des Switches?

Laden Sie die neueste Firmware von der TP-Link-Website herunter. Melden Sie sich an der Weboberfläche an, gehen Sie zu System > Update, wählen Sie die heruntergeladene Datei aus und klicken Sie auf Aktualisieren. Unterbrechen Sie während des Updates nicht die Stromversorgung.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Verwenden Sie die Reset-Taste auf der Rückseite des Switches. Halten Sie sie mit einem spitzen Gegenstand etwa 10 Sekunden lang gedrückt. Lassen Sie los, wenn die LEDs schnell blinken. Der Switch wird mit den Standardeinstellungen neu gestartet.

Kann ich nicht kompatible SFP-Module am T1600G28PS verwenden?

Für optimale Leistung wird die Verwendung von kompatiblen TP-Link SFP-Modulen empfohlen. Fremdmodule funktionieren möglicherweise nicht richtig oder beeinträchtigen die Zuverlässigkeit.

Wie verbinde ich mehrere T1600G28PS-Switches miteinander?

Verwenden Sie ein RJ45-Ethernet-Kabel oder SFP-Module mit Glasfaserkabeln, um die SFP-Ports der Switches zu verbinden. Konfigurieren Sie VLANs und die L2+-Verwaltung, um die Netzwerke zu verbinden.

Was tun, wenn die LED-Anzeigen nicht leuchten?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Wenn der Switch nicht angeht, kontaktieren Sie den TP-Link-Support. Die LEDs können über die Konfiguration deaktiviert sein; prüfen Sie in der Weboberfläche, ob die Option LED aktiviert ist.

Wie verwende ich die CLI (Befehlszeilenschnittstelle)?

Schließen Sie den Konsolenport des Switches mit dem mitgelieferten Konsolenkabel an Ihren Computer an. Verwenden Sie eine Terminalsoftware (z. B. PuTTY) mit folgenden Einstellungen: 115200 Baud, 8 Datenbits, 1 Stoppbit, keine Parität. Melden Sie sich mit den Standard-Anmeldedaten (admin/admin) an. Weitere Details finden Sie im CLI-Handbuch von TP-Link.

BEDIENUNGSANLEITUNG T1600G28PS TP-LINK

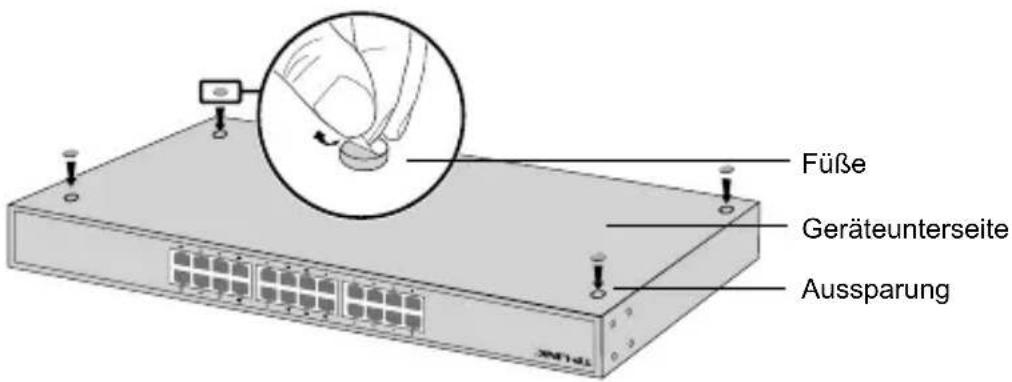

Zum Betrieb auf einem Tisch gehen Sieitte wie folgt vor:

1. Positionieren Sie dasGerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüßen.
3. Bringen Sie die Gummifüsse auf der Unterseite des Gerätes an den darauf vorgesehenen Stellen an.

- Rackmontage

Zum Betrieb in einem Rack folgen Sieitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittel eines RJ45-Kabels mit Ihr dem Computer, wie im Bild gezeigt.

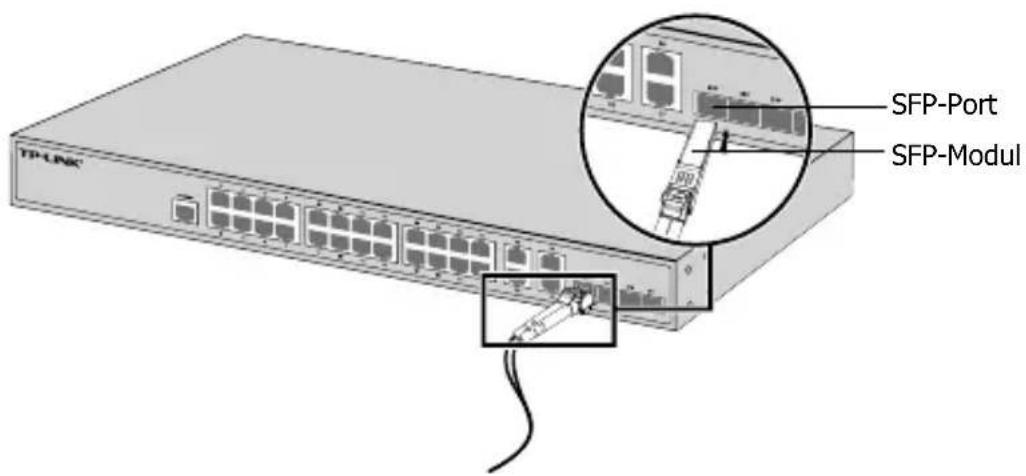

- SFP-Port

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an thisem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit ihrem Computer verbunden werden.Damit sind Sie in der Lage, ihren Switch über CLI zu konfigurieren.

- Einsatzlen

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

Konfiguration

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihrm Switch eine IP-Adresse aus dem Selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Password ein.
   Klichen Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können ihren Switch auch über CLI verwalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationsstools können Sie alle Easy-Smart-Switches in Ihr dem Netz zentral verhalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschelt werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spanningsadapters komplett ausgeschelt werden. Das von der Spannungsvorsorgung getrennte Gerät besteht jedoch seine Konfiguration.
• Öffnen Sie these Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie konnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigten eines Siegels lasst die Garantie erlösen.itte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie theses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESSE GARANTIE VERLEIHT IHNEN BESTIMME RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfrei den Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
