T1600G28PS - Interruptor TP-LINK - Manual de utilização gratuito

Tipo de produto	Switch de rede gerenciável PoE+ (Smart Switch)
Marca	TP-Link
Modelo	T1600G28PS
Dimensões (L x P x A)	440 x 220 x 44 mm
Peso	3,5 kg
Alimentação	100-240 V CA, 50/60 Hz
Consumo máximo de energia	250 W (com PoE)
Número de portas	24 portas 10/100/1000 Mbps PoE+ + 4 portas SFP Gigabit
Orçamento PoE	250 W
Funções principais	Gerenciamento L2+, VLAN, QoS, IGMP Snooping, Storm Control, SNMP, CLI, Interface Web
Temperatura de operação	0°C a 40°C
Umidade de operação	10% a 90% sem condensação
Material do chassi	Metal
Instalação	Mesa ou rack de 19 polegadas (suporte de montagem incluso)
Manutenção e limpeza	Limpar com um pano seco e macio. Não usar produtos químicos.
Segurança	Desconectar antes da limpeza. Não abrir. Usar uma tomada elétrica aterrada.
Peças de reposição e reparabilidade	Aparelho selado. Para qualquer reparo, contatar o suporte TP-Link.

Perguntas frequentes - T1600G28PS TP-LINK

Como configurar o endereço IP do switch T1600G28PS?

Por padrão, o endereço IP do switch é 192.168.0.1. Configure seu computador com um endereço IP na mesma sub-rede (por exemplo, 192.168.0.2) e conecte-os via cabo Ethernet. Abra um navegador e digite http://192.168.0.1.

Como acessar a interface web do switch?

Abra um navegador web e insira o endereço IP do switch (padrão 192.168.0.1). Faça login com o nome de usuário admin (em minúsculas) e a senha admin. Clique em Login.

O que fazer se esqueci a senha do switch?

Realize uma redefinição de fábrica mantendo pressionado o botão Reset na parte traseira do switch por cerca de 10 segundos, até que os LEDs pisquem. As configurações de fábrica serão restauradas (IP: 192.168.0.1, credenciais: admin/admin).

Como ativar a alimentação PoE em uma porta?

Por padrão, todas as portas PoE estão ativadas. Você pode gerenciar a alimentação PoE pela interface web: vá em PoE > PoE Config e ative ou desative as portas conforme necessário.

Como atualizar o firmware do switch?

Baixe o firmware mais recente no site da TP-Link. Faça login na interface web, vá em Sistema > Atualização, selecione o arquivo baixado e clique em Atualizar. Não desligue a energia durante a atualização.

Como redefinir o switch para as configurações de fábrica?

Use o botão Reset localizado na parte traseira do switch. Mantenha-o pressionado com um objeto pontiagudo por cerca de 10 segundos. Solte quando os LEDs piscarem rapidamente. O switch reiniciará com as configurações padrão.

Posso usar módulos SFP não compatíveis no T1600G28PS?

Para desempenho ideal, recomenda-se usar módulos SFP compatíveis com TP-Link. Módulos de terceiros podem não funcionar corretamente ou reduzir a confiabilidade.

Como conectar vários switches T1600G28PS entre si?

Use um cabo Ethernet RJ45 ou módulos SFP e fibra óptica para conectar as portas SFP dos switches. Configure as VLANs e o gerenciamento L2+ para interconectar as redes.

O que fazer se os LEDs não acenderem?

Verifique se o cabo de alimentação está corretamente conectado e se a tomada elétrica funciona. Se o switch não ligar, contate o suporte TP-Link. Os LEDs podem estar desativados por configuração; verifique na interface web se a opção LED está ativada.

Como usar a CLI (interface de linha de comando)?

Conecte a porta console do switch ao seu computador usando o cabo console fornecido. Use um software de terminal (como PuTTY) com as configurações: 115200 baud, 8 bits de dados, 1 bit de parada, sem paridade. Faça login com as credenciais padrão (admin/admin). Para mais detalhes, consulte o guia CLI da TP-Link.

MANUAL DE UTILIZADOR T1600G28PS TP-LINK

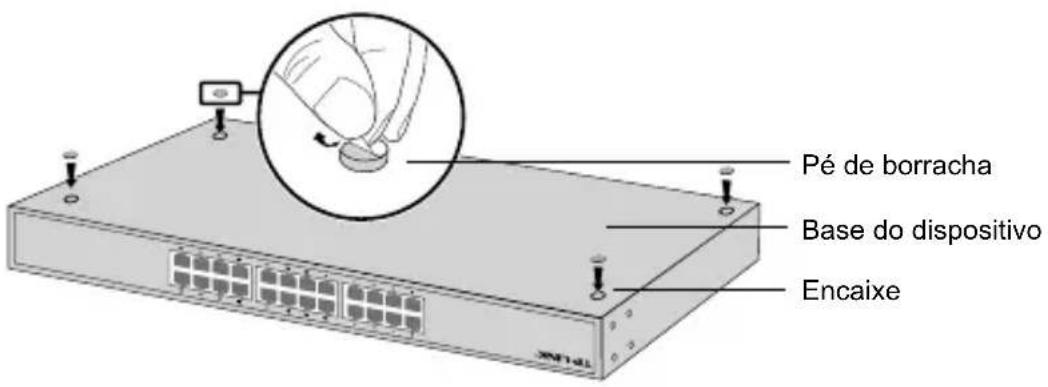

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superficie plana e forte o suficiente para(agendar com o peso do dispositivo).
2. Retire aspeliculas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas areas indicadas para oefeito na base do produits.

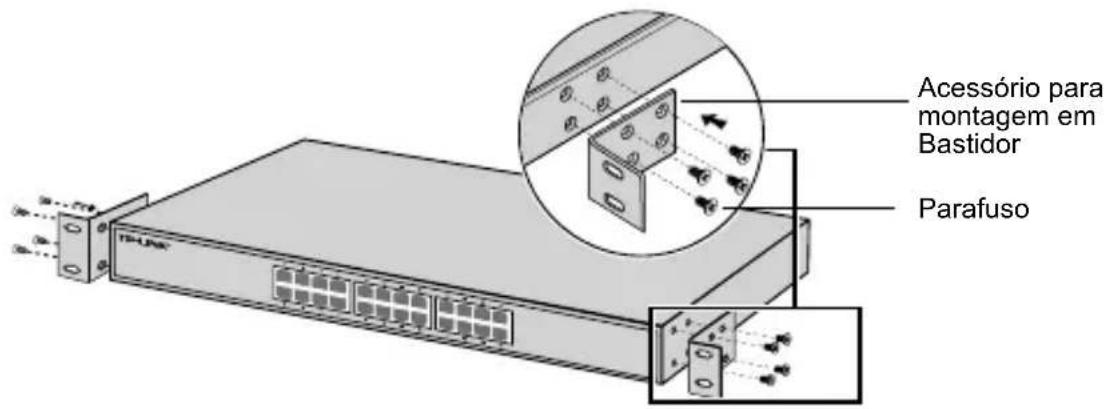

- Instalação em Bastidor

Se o seu disposito for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produto num bastidor. Siga as instruções abaixo:

1. Verifique a estabilitadade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produits.

1. Após os acessórios de fixação estarem colocados no disposítivo, utilize os parafusos adequados (não incluídos) ao bastador para fixar o disposítivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como aparecido na segunte figura.

- Porta SFP

Nos Switches com portas SFP poderão ser instalados moleculos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente sera desativada e não poderá ser realizada.

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá'utilizar a interface de LINHA de comandos para gerir o switch.

- Ligar

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numatatomadaétrica.

Configuração

- Configurar o Switch via Interface grafica

1. Configure um endereço IP no seu PC na mesma subrede da interface de gestão do seu Router. O endereço IP deve ser no segunte这对于: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.
2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.
3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.
4. Após,iniciar a sessão com succès, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch utilizing a Linha de Comandos (apenas para Switches Smart e Switches com gestão)

Poderá,iniciar a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulta o guia da Interface de Linha de Comandos.

- Configurar o Switch via'utilário de Configuração (Apenas para Switches da红线 Easy Smart)

Poderá'utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para maiis informações sobre o processo, por favor consulta o Guia de Utilizador do Utilário.

Asennus

Pöytäasennus

Informação de Segurarca

• Quando um produto possui um botão on/off (ligado/desligado), está é uma das forma de desligar o produits. Para Produtos sem o botão on/off (ligado/desligado), aunjica forma de desligar completeness o produits é removendo-o da tomada elétrica ou desligando o respectivo adaptorador de alimentação. O disposito desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode fazer exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produits Selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produit na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍNICOS E PODERA TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVINCIAS).

ATE AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCUSIVOs E SUBSTITUEM TODAS AS OUTRAS GARANTIAS. RECURSOS E CONDICÖES.

A TP-LINK fornece garantia a qualquer produit da marca TP-LINK contidona embalagem original do produits, contra qualquer defeito nos materiais e construcao, quando o mesmo éutilizzato em condições normalis e de

acordo com as orientações fornecidas pela TP-LINK, por um periodo definido pelo do service de apoio local a partir da data de compra pelo'utilizar o final.

Suomi

Turvallisuustiedot

Avenida da Liberdade, n°129, 7°B, 1250-140 Lisboa, Portugal
