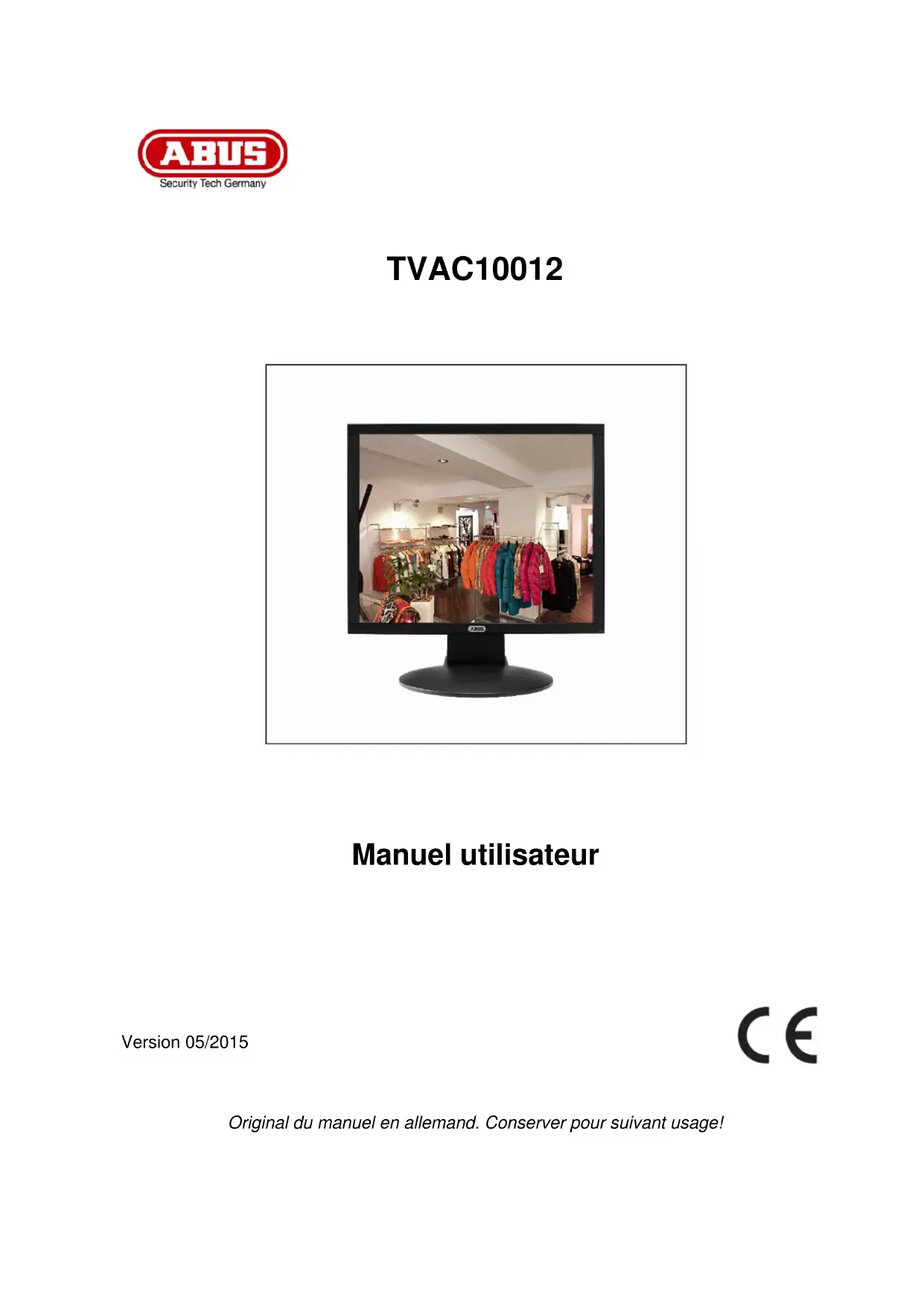

MODE D'EMPLOI TVAC10012 ABUS

F Manuel utilisateur

Ce mode d’emploi appartientà de produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d’emploi afin de pouvoir vous documenter en temps utile! Vous trouverez le récapitulatif des indications du contenu á la table des matières avec mention de la page correspondante á la page 41.

Original du manuel en allemand. Conserver pour suivant usage!42 Français

Chère cliente, cher client, Nous vous remercions de l’achat de ce produit. Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing ALLEMAGNE Afin de maintenir cet état et d’assurer une exploitation sans danger, vous devez absolument respecter ce manuel de commande! Lisez avant la mise en service du produit le manuel de commande complet, respectez toutes les instructions de commande et de sécurité! Tous les noms de firme et désignations de produit sont des marques du propriétaire respectif.Tous droits réservés.

En cas de questions, consultez votre installateur ou partenaire spécialiste!

Ce mode d’emploi a été établi avec la plus grande diligence.Si vous constatez encore des omissions ou inexactitudes, veuillez-nous informer sous l’adresse mentionnée au verso du manuel. ABUS Security-Center GmbH n’est pas responsable d’erreurs techniques et typographiques et se réserve du droit d’effectuer à tout moment sans annonciation préalable des modifications au produit et aux manuels de commande. ABUS Security-Center n’est pas responsable de dommages directs et indirects, liés à l’équipement, la performance et l’usage de ce produit.Aucune garantie n’est accordée pour le contenu de ce document.43 Français

Un éclair dans le triangle signifie qu’il y a un danger pour la santé, par exemple, une décharge électrique.

Un point d’exclamation dans le triangle renvoie à une remarque importante dans ce manuel à laquelle il faut penser.

Vous trouvez ce symbole lorsque des conseils et des informations concernant le fonctionnement sont fournis.

Conseils de sécurité importants

La garantie ne couvre pas les dommages causés par le non-respect de ce mode d’emploi. ABUS n’est pas tenu de vous indemniser de vos pertes indirectes !

ABUS décline toute responsabilité pour les dommages causés à des biens ou pour les préjudices individuels causés par de fausses manipulations ou le non-respect des instructions de sécurité. La garantie ne couvre pas de tels cas.

Cet appareil a été fabriqué en conformité avec les normes de sécurité internationales. Veuillez lire attentivement ces conseils de sécurité.

Conseils de sécurité

1. Alimentation secteur

90 - 250 V, courant alternatif 50/60Hz

N’utilisez ce produit qu’avec le type d’alimentation électrique indiqué sur l’étiquette. Si vous n’êtes pas sûr du type de courant électrique dans votre maison, demandez-le à votre compagnie d’électricité. Débranchez le produit du secteur avant de commencer toute procédure d’installation ou d’entretien.

Ne surchargez pas votre prise de courant, votre rallonge ou votre adaptateur, car ceci peut avoir pour conséquence un feu ou une décharge électrique.

N‘installez l’appareil que dans des pièces sèches et à l’abri de la poussière. Protégez l’appareil contre toute pénétration de liquides.

Nettoyage Débranchez le produit de la prise de courant avant le nettoyage. Utilisez un chiffon humide (sans solvants) pour épousseter le produit.

Ne pas couvrir les fentes du dessus du produit afin d’assurer une bonne ventilation de l’appareil.

Ne pas poser le produit sur du mobilier ou des tapis moelleux. Ne pas entasser d’appareils électroniques sur le produit.

Ne pas utiliser d’accessoires non agréés, car ceux-ci peuvent être dangereux ou endommager le produit.44 Français

• N‘installer l’appareil que dans des pièces sèches et à l’abri de la poussière.

• Protéger l’appareil contre toute pénétration de liquides.

• Ne pas installer l’appareil à proximité d’un radiateur ou d’une bouche d’air chaud.

• N’installer l’appareil que dans des endroits où la température se situe entre 0° et 40°C. Avertissements Suivez tous les conseils de sécurité et le mode d’emploi avant d’allumer l’appareil !

1. Suivez ces instructions pour ne pas endommager le cordon d’alimentation ou la fiche :

• Ne pas modifier ou transformer arbitrairement le cordon d’alimentation ou la fiche.

• Ne pas plier ou tordre le cordon d’alimentation.

• Débrancher le cordon d’alimentation en le tenant par la fiche.

• Eloigner le plus possible les appareils de chauffage du cordon d’alimentation pour éviter que le revêtement en vinyle ne fonde.

2. Suivez ces instructions. Le non-respect d’une instruction peut entraîner une décharge électrique :

• N’ouvertez pas le boîtier ou l’alimentation de l’appareil.

• Ne pas introduire d’objets métalliques ou inflammables dans le produit.

• Utiliser une protection contre les surtensions afin d’éviter que l’appareil soit endommagé par la foudre.

3. Ne pas utiliser le produit lorsqu’il est en panne. Si vous continuez à utiliser le produit alors qu’il est

défectueux, vous risquez de l’endommager sérieusement. Contactez votre revendeur local lorsque le produit tombe en panne.

• Une haute pression peut endommager l’écran LCD.

• Un usage du système dans un environnement froid peut mener à des erreurs d’affichage. Ceci ne signifie pas un mauvais fonctionnement et l’écran LCD fonctionnera à nouveau normalement, quand la température de l’environnement s’augmente.

• Malgré le respect de standards de qualité élevés lors de la fabrication, il peut arriver que des points clairs ou foncés apparaissent à certains endroits sur l'écran et ce, éventuellement de façon permanente. L'apparition de tels points est normale sur des écrans LED et ne constitue pas un défaut. Il est également possible qu'une image déformée soit encore visible pendant plusieurs secondes après l'extinction de l'écran.

Assurez-vous que tous les appareils sont déconnectés du circuit de basse tension et de tension d’alimentation pendant l’installation dans un système de vidéosurveillance existant.

Dans le doute, faites monter, installer et câbler votre appareil par un électricien professionnel. Tout branchement incorrect sur le secteur constitue une menace, non seulement pour vous mais aussi pour d’autres personnes. Câblez l’ensemble du système en faisant en sorte que le secteur et le circuit de basse tension restent séparés et qu’ils ne puissent entrer en contact lors d’une utilisation normale ou suite à une défaillance.

Déballage Lorsque vous sortez le dispositif de l’emballage, traitez-le avec grand soin.

En cas d’un dommage eventuel de l’emballage original, testez d’abord le dispositif. Si le dispositif démontre des dommages, renvoyez-le avec l’emballage et informez-vous auprès du service de livraison.45 Français

Caractéristiques et fonctions ................................................................................. 46

Vue d'ensemble – Numéro de type ........................................................................ 47

Raccordez le moniteur à un PC ou à un enregistreur via câble VGA....................... 49

Raccordez le moniteur à un PC ou à un enregistreur via câble HDMI..................... 49

Raccordez le moniteur à une caméra ou un enregistreur via câble coaxial. ............. 49

Raccordement du bloc d'alimentation fourni à la livraison au moniteur et à l'alimentation réseau 230 V CA. ........................................................................................... 50

Combiné à des sources de signal vidéo (caméras noir et numériques, ce moniteur permet de surveiller des biens. Les entrées vidéo HDMI, VGA et BNC offrent une grande flexibilité pour raccorder le moniteur à des enregistreurs, des webcams ou à un ordinateur. En outre, le Une fixation murale ou au plafond est possible grâce à l'utilisation de supports répondant à la norme VESA.

Vous trouverez une description détaillée des fonctions fonctions

Caractéristiques et fonctions

Convient à un fonctionnement continu

Facilité de montage mural ou au plafond à l'aide de supports répondant à la norme VESA (VESA 75 x 75 mm)

Nombreuses possibilités de bra

Faible consommation électrique grâce à un écran LED économe en énergie

Usage approprié Combiné à des sources de signal vidéo (caméras noir et numériques, ce moniteur permet de surveiller des biens. Les entrées vidéo HDMI, VGA et BNC offrent une grande flexibilité pour raccorder le moniteur à des enregistreurs, des webcams ou à un ordinateur. En outre, le s haut Une fixation murale ou au plafond est possible grâce à l'utilisation de supports répondant à la norme VESA.

Vous trouverez une description détaillée des fonctions fonctions

Caractéristiques et fonctions Contraste plus élevé et meilleure représentation des couleurs grâce au rétroéclairage par LED Convient à un fonctionnement continu Facilité de montage mural ou au plafond à l'aide de supports répondant à la norme VESA (VESA 75 x 75 mm) Nombreuses possibilités de bra Faible consommation électrique grâce à un écran LED économe en énergie Usage approprié

Combiné à des sources de signal vidéo (caméras noir et numériques, ce moniteur permet de surveiller des biens. Les entrées vidéo HDMI, VGA et BNC offrent une grande flexibilité pour raccorder le moniteur à des enregistreurs, des webcams ou à un ordinateur. s haut

parleurs intégrés ainsi que les entrées audio permettent de lire des pistes sonores. Une fixation murale ou au plafond est possible grâce à l'utilisation de supports répondant à la norme Vous trouverez une description détaillée des fonctions

Câble audio PC Caractéristiques et fonctions plus élevé et meilleure représentation des couleurs grâce au rétroéclairage par LED Convient à un fonctionnement continu Facilité de montage mural ou au plafond à l'aide de supports répondant à la norme VESA (VESA 75 x 75 mm)

Nombreuses possibilités de bra Faible consommation électrique grâce à un écran LED économe en énergie Combiné à des sources de signal vidéo (caméras noir et numériques, ce moniteur permet de surveiller des biens. Les entrées vidéo HDMI, VGA et BNC offrent une grande flexibilité pour raccorder le moniteur à des enregistreurs, des webcams ou à un ordinateur. parleurs intégrés ainsi que les entrées audio permettent de lire des pistes sonores. Une fixation murale ou au plafond est possible grâce à l'utilisation de supports répondant à la norme Vous trouverez une description détaillée des fonctions

Caractéristiques et fonctions

plus élevé et meilleure représentation des couleurs grâce au rétroéclairage par LED Convient à un fonctionnement continu

Facilité de montage mural ou au plafond à l'aide de supports répondant à la norme VESA Nombreuses possibilités de bra nchement Faible consommation électrique grâce à un écran LED économe en énergie

Combiné à des sources de signal vidéo (caméras noir et numériques, ce moniteur permet de surveiller des biens. Les entrées vidéo HDMI, VGA et BNC offrent une grande flexibilité pour raccorder le moniteur à des enregistreurs, des webcams ou à un ordinateur. parleurs intégrés ainsi que les entrées audio permettent de lire des pistes sonores. Une fixation murale ou au plafond est possible grâce à l'utilisation de supports répondant à la norme Vous trouverez une description détaillée des fonctions

Bloc d’alimentation (câbles d'alimentation EU et UK compris)

plus élevé et meilleure représentation des couleurs grâce au rétroéclairage par LED

Facilité de montage mural ou au plafond à l'aide de supports répondant à la norme VESA nchement

Faible consommation électrique grâce à un écran LED économe en énergie Combiné à des sources de signal vidéo (caméras noir et

blanc et couleur) et à des enregistreurs numériques, ce moniteur permet de surveiller des biens. Les entrées vidéo HDMI, VGA et BNC offrent une grande flexibilité pour raccorder le moniteur à des enregistreurs, des webcams ou à un ordinateur. parleurs intégrés ainsi que les entrées audio permettent de lire des pistes sonores. Une fixation murale ou au plafond est possible grâce à l'utilisation de supports répondant à la norme Vous trouverez une description détaillée des fonctions

Bloc d’alimentation (câbles d'alimentation EU et UK compris)

plus élevé et meilleure représentation des couleurs grâce au rétroéclairage par LED Facilité de montage mural ou au plafond à l'aide de supports répondant à la norme VESA Faible consommation électrique grâce à un écran LED économe en énergie blanc et couleur) et à des enregistreurs numériques, ce moniteur permet de surveiller des biens. Les entrées vidéo HDMI, VGA et BNC offrent une grande flexibilité pour raccorder le moniteur à des enregistreurs, des webcams ou à un ordinateur. parleurs intégrés ainsi que les entrées audio permettent de lire des pistes sonores. Une fixation murale ou au plafond est possible grâce à l'utilisation de supports répondant à la norme dans le chapitre «

Caractéristiques et Bloc d’alimentation

(câbles d'alimentation

plus élevé et meilleure représentation des couleurs grâce au rétroéclairage par LED Facilité de montage mural ou au plafond à l'aide de supports répondant à la norme VESA Faible consommation électrique grâce à un écran LED économe en énergie blanc et couleur) et à des enregistreurs numériques, ce moniteur permet de surveiller des biens. Les entrées vidéo HDMI, VGA et BNC offrent une grande flexibilité pour raccorder le moniteur à des enregistreurs, des webcams ou à un ordinateur. parleurs intégrés ainsi que les entrées audio permettent de lire des pistes sonores. Une fixation murale ou au plafond est possible grâce à l'utilisation de supports répondant à la norme Caractéristiques et

Câble VGA plus élevé et meilleure représentation des couleurs grâce au rétroéclairage par LED Facilité de montage mural ou au plafond à l'aide de supports répondant à la norme VESA Faible consommation électrique grâce à un écran LED économe en énergie

blanc et couleur) et à des enregistreurs numériques, ce moniteur permet de surveiller des biens. Les entrées vidéo HDMI, VGA et BNC offrent une grande flexibilité pour raccorder le moniteur à des enregistreurs, des webcams ou à un ordinateur. parleurs intégrés ainsi que les entrées audio permettent de lire des pistes sonores. Une fixation murale ou au plafond est possible grâce à l'utilisation de supports répondant à la norme Caractéristiques et

plus élevé et meilleure représentation des couleurs grâce au rétroéclairage par LED

Facilité de montage mural ou au plafond à l'aide de supports répondant à la norme VESA

numériques, ce moniteur permet de surveiller des biens. Les entrées vidéo HDMI, VGA et BNC offrent une grande flexibilité pour raccorder le moniteur à des enregistreurs, des webcams ou à un ordinateur.47 Français

4. Vue d'ensemble – Numéro de type

Numéro de type TVAC10012 Taille de l'écran 17“ Résolution 1280 (H) x 1024 (V) SVGA Luminosité 250 cd/m

5. Description des connecteurs

1 Alimentation électrique 12 V CC/ 3 A Utilisez uniquement le bloc d'alimentation fourni. 2 Entrée HDMI Interface pour les données multimédia 3 Entrée VGA Entrée de signal PC et DVR 4 S-Video Entrée de S-Video 5 Entrée vidéo 1 Entrée de signal vidéo composite 1 (BNC) 6 Sortie vidéo Sortie de signal vidéo à bouclage 1 (BNC) 7 Entrée vidéo 2 Entrée de signal vidéo composite 2 (BNC) 8 Sortie vidéo Sortie de signal vidéo à bouclage 2 (BNC) 9 Entrée PC audio Prise jack 3,5 mm, entrée de signal audio relié à l'entrée VGA 10 Entrée audio R Entrée audio L de type Cinch, entrée de signal audio relié aux entrées vidéo. 11 Entrée audio L Entrée audio R de type Cinch, entrée de signal audio relié aux entrées vidéo.48 Français

6.1 Alimentation électrique

Avant de commencer l'installation, assurez-vous que la tension secteur correspond bien à la tension nominale du bloc d'alimentation.

Prévoyez assez de ventilation. Les ouvertures de refroidissement ne peuvent pas être couvertes en vue d’une ventilation suffisante.

Pour un montage du moniteur au mur, utilisez un support mural VESA compatible. A l’arrière du moniteur il y a différentes ouvertures (distance moyenne 75 mm). Elles sont compatibles avec le support mural ABUS TVAC10500. Enlevez le couvercle de l’embase à l’arrière du moniteur et dévissez l’embase. Faites également attention à l’installation manuelle du support mural.

Lors du montage du moniteur TFT, celui-ci doit être séparé de la tension principale.

Touche Description SOURCE Sélection des différents signaux d'entrée :

• HDMI (entrée de signal numérique)

• VGA (entrée de signal PC ou DVR)

• AV1 ou AV2 (entrées de signal composite)

• Sélection d'un sous-menu dans un menu et confirmation d'une valeur sélectionnée MENU

• Activation de l'OSD (On-Screen-Display)

• Sortie d'un point de menu et du menu

• Passage d'un menu à l'autre

• Augmentation de la valeur affichée à l'écran

• Augmentation du volume lors du fonctionnement

• Passage d'un menu à l'autre

• Diminution de la valeur affichée à l'écran

• Diminution du volume lors du fonctionnement POWER Mise en marche/arrêt du moniteur49 Français

8. Branchement du moniteur

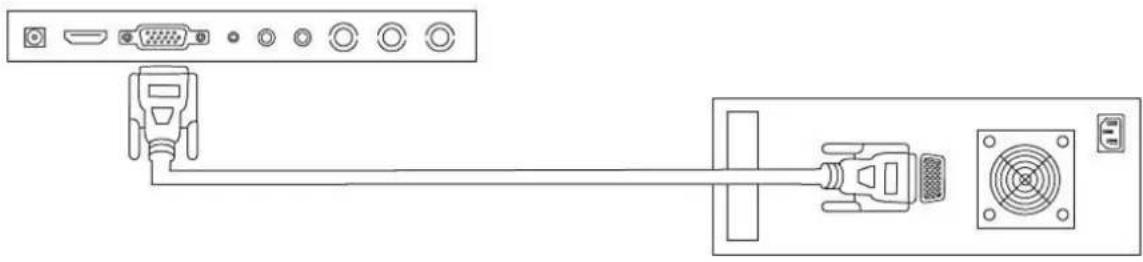

8.1 Raccordez le moniteur à un PC ou à un enregistreur via câble VGA.

8.2 Raccordez le moniteur à un PC ou à un enregistreur via câble HDMI

8.3 Raccordez le moniteur à une caméra ou un enregistreur via câble coaxial.

Pour le raccordement, utilisez un câble coaxial avec connecteurs BNC (mâles).50 Français

Raccordement du bloc d'alimentation fourni à la livraison au moniteur et à l'alimentation réseau 230 V CA.

9. Sélection du signal d'entrée

Pour sélectionner un signal d'entrée, appuyez sur la touche SOURCE. L'entrée sélectionnée s'affiche en haut à droite de l'écran. Appuyez de manière répétée sur la touche SOURCE jusqu'à ce que l'entrée souhaitée soit sélectionnée. Pour confirmer la sortie sélectionnée, appuyez ensuite sur la touche + la touche –. Vous pouvez choisir entre AV1, AV2, HDMI, S-Video et VGA.51 Français

10. Menu affiché à l'écran

Pour activer le menu à l'écran, appuyez sur la touche « Menu ». Les menus suivants sont disponibles pour procéder aux réglages de l'écran.

Image Réglages de la représentation de l'image

Menu Réglages de l'affichage du menu

Position / taille Réglages de la taille de la représentation et de la position

Image dans l'image Réglages de la fonction PIP (image dans l'image)

Paramètres VGA Réglages de l’écran pour le mode VGA

Tenez compte du fait que la structure du menu dépend du signal d'entrée.52 Français

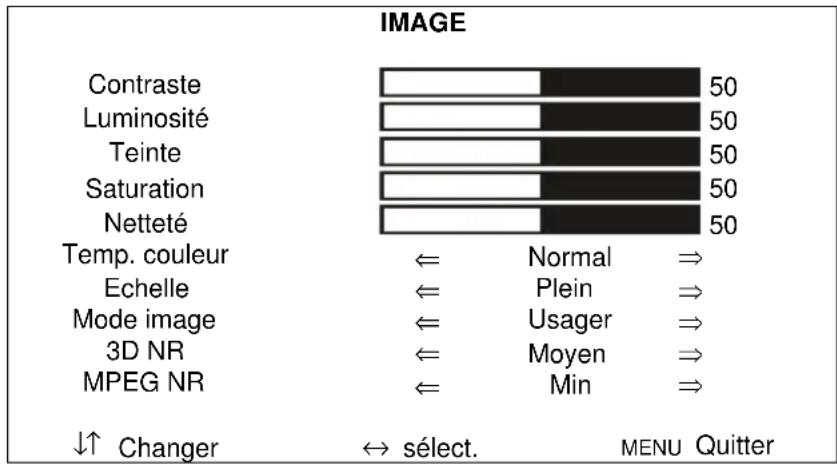

Pour procéder aux réglages de la représentation de l'image, appuyez sur la touche MENU, puis sur la touche SOURCE pour sélectionner le premier point de menu. Le point de menu sélectionné est encadré. Le sous-menu est marqué de jaune. La touche SOURCE vous permet de passer d'un sous-menu à un autre. En appuyant sur la touche + / -, vous pouvez augmenter ou diminuer les valeurs du sous-menu sélectionné.

sélect. MENU Quitter

Point de menu Description Disponible en mode Contraste Réglage du contraste de l'image (plage de sélection de 0 à 100)

Luminosité Réglage de la luminosité de l'image (plage de sélection de 0 à 100)

Teinte Réglage de la teinte de l'image (plage de sélection de -50 à +50)

Saturation Réglage de la saturation des couleurs (plage de sélection de 0 à 100)

Netteté Réglage de la netteté (plage de sélection de 0 à 100 %)

Température des couleurs Réglage de la température des couleurs Vous avez le choix entre les possibilités suivantes : Standard, Chaud, Froid

Echelle Sélection du mode d'affichage de l'image Vous avez le choix entre les possibilités suivantes : plein écran / 4:3 / centré

Mode image Sélection de réglages de l'image prédéfinis ou mémorisation des réglages utilisateur. Vous avez le choix entre les possibilités suivantes : Utilisateur / standard / doux / dynamique

3D NR Réglage de la fonction de réduction du bruit. Vous avez le choix entre les possibilités suivantes : Off / Faible / Moyenne / Forte

MPEG NR Réglage de la fonction de réduction du bruit pour les signaux MPEG Vous avez le choix entre les possibilités suivantes : Off / Faible / Forte AV53 Français

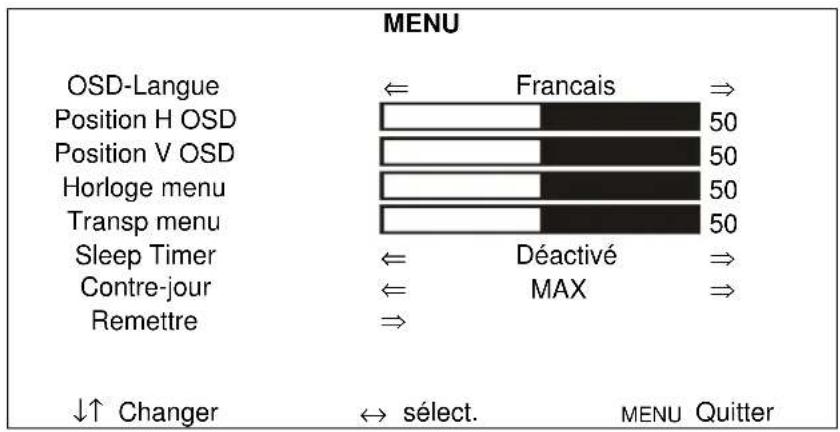

Ce point de menu permet de régler les paramètres d'affichage du menu.

sélect. MENU Quitter Point de menu Description Disponible en mode OSD-Langue Sélection de la langue OSD. Vous pouvez choisir entre les langues suivantes : Allemand, anglais, français, hollandais, danois, polonais, italien et espagnol

Position H OSD Réglage manuel de la position horizontale de l'image (plage de sélection de 0 à 100)

Position V OSD Réglage manuel de la position verticale de l'image (plage de sélection de 0 à 100)

Horloge menu Réglage de la durée d'affichage du menu (plage de sélection de 5 à 60 s)

Transparence menu Réglage de la transparence de l'OSD (plage de sélection de 0 à 100) « 0 » transparence maximale ; « 100 » aucune transparence

Sleep Timer Extinction automatique du moniteur après un laps de temps prédéfini. Vous avez le choix entre les possibilités suivantes : Off / 15 / 30 / 45 / 30 minutes

Contre-jour Réglage du rétroéclairage Vous avez le choix entre les possibilités suivantes : Faible / Moyen / Fort

Remettre Rétablissement des réglages d'usine AV, HDMI, VGA54 Français

Ce point de menu vous permet d'effectuer des réglages de la taille de représentation et de la position. POSITION / TAILLE Dém. H.

Point de menu Description Disponible en mode Dém. H. Réglage manuel de la position horizontale de l'image AV Dimension H Réglage manuel de la taille de l'image dans le sens horizontal AV Dém. V. Réglage manuel de la position verticale de l'image AV Dimension V Réglage manuel de la taille de l'image dans le sens horizontal AV55 Français

10.4 Image dans l'image

Ce point de menu vous permet de procéder aux réglages de la fonction PIP. PIP Multi fenêtre

sélect. MENU Quitter

Point de menu Description Multi fenêtre Activation ou désactivation de la fonction PIP. Vous avez le choix entre les possibilités suivantes : Off / PIP / POP Fenêtre second. (PIP) Sélection du signal d'entrée pour la fonction image dans l'image Taille Réglage de la taille de la fenêtre secondaire. Vous avez le choix entre les possibilités suivantes : Petite / Moyenne / Grande Position PIP Sélection de la position de la fenêtre secondaire. Vous avez le choix entre les possibilités suivantes : En haut à gauche / En bas à gauche / En bas à droite / En haut à droite Couleur du bord Sélection du cadre de la fenêtre secondaire. Vous avez le choix entre les possibilités suivantes : Noir / Bleu Source Son Sélection de l'entrée audio de la fenêtre principale ou de la fenêtre secondaire Changer Permutation de la fenêtre principale et de la fenêtre secondaire

Remarque importante : Il n'est pas possible d'afficher simultanément HDMI et VGA ou AV1 et AV2 en mode PIP.56 Français

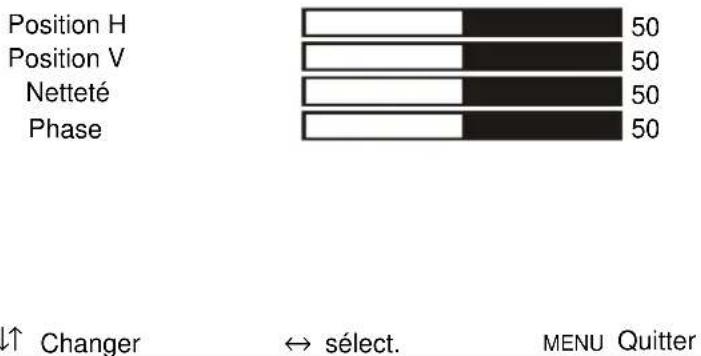

Ce point de menu permet de régler les paramètres d'écran pour le mode VGA.

sélect. MENU Quitter

Point de menu Description Disponible en mode Position H. Réglage manuel de la position horizontale de l'image (plage de sélection de 0 à 100) VGA

Position V. Réglage manuel de la position verticale de l'image (plage de sélection de 0 à 100) VGA

Netteté Synchronisation verticale (plage de sélection de 0 à 100) VGA Phase Synchronisation horizontale (plage de sélection de 0 à 100) VGA57 Français

Ce point de menu vous permet d'effectuer des réglages pour la restitution audio. Pour régler le volume sonore du moniteur, actionnez en mode normal les touches + et - et sélectionnez la valeur souhaitée à l'aide de ces 2 touches. SON Égaliseur

sélect. MENU Quitter

Point de menu Description Disponible en mode Égaliseur Réglage du son 120 Hz (plage de sélection de 0 à 100) 500 Hz (plage de sélection de 0 à 100) 1,5 kHz (plage de sélection de 0 à 100) 5 KHz (plage de sélection de 0 à 100) 10 KHz (plage de sélection de 0 à 100)

Equilibrage Réglage de la balance entre le haut-parleur gauche et le haut-parleur droit (plage de sélection de 0 à 100)

Mode audio Sélection parmi différents modes audio préréglés. Ceux-ci vous permettent de régler différents effets sonores spéciaux. Utilisateur : mode de réglage individuel pour la sortie audio Modes préconfigurés pour la sortie audio : musique, film, standard

AVC Régulation automatique du volume sonore Vous avez le choix entre les possibilités suivantes : On / Off

Surround Activation/désactivation du mode Surround Vous avez le choix entre les possibilités suivantes : On / Off AV, HDMI, VGA11. Entretien et nettoyage

Vérifiez régulièrement l’état physique du produit et contrôlez également si le boîtier démontre des dommages.

Quand vous pensez qu’une qu’il ne puisse pas être utilisé par erreur. Enlevez les batteries.

Vous pouvez considérer qu’une utilisation sûre n’est plus possible quand

Le dispositif montre un dommage visible,

Le dispositif ne fonctionne plus.

Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sal, vous pouvez avec de l’eau tiède.

Entretien et nettoyage

Vérifiez régulièrement l’état physique du produit et contrôlez également si le boîtier démontre des dommages.

Quand vous pensez qu’une qu’il ne puisse pas être utilisé par erreur. Enlevez les batteries. Vous pouvez considérer qu’une utilisation sûre n’est plus possible quand Le dispositif montre un dommage visible, Le dispositif ne fonctionne plus.

Attention: Le produit ne doit pas entretenir les pièces à l’intérieur du produit, n’ouvrez donc jamais le produit. Nettoyage

Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sal, vous pouvez avec de l’eau tiède.

Veillez qu’aucun liquide n’arrive dans le dispositif. N’utilisez pas de Recyclage

Attention l'exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie doit être séparé des ordures mé recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales lors de l'élimination des maté collecte (y compris pour les pays ne faisant pas partie de l'Union Européenne) auprès des administrations locales. La collecte et le recyclage séparés permettent de préserver les ressources nature respect des règles de protection de la santé et de l'environnement. Entretien et nettoyage

Vérifiez régulièrement l’état physique du produit et contrôlez également si le boîtier démontre des Quand vous pensez qu’une

utilisation sû qu’il ne puisse pas être utilisé par erreur. Enlevez les batteries. Vous pouvez considérer qu’une utilisation sûre n’est plus possible quand Le dispositif montre un dommage visible, Le dispositif ne fonctionne plus. Attention:

Le produit ne doit pas entretenir les pièces à l’intérieur du produit, n’ouvrez donc jamais le produit. Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sal, vous pouvez avec de l’eau tiède.

Veillez qu’aucun liquide n’arrive dans le dispositif. N’utilisez pas de produits de nettoyage chimiques. Attention

la directive européenne 2002/96/CE réglemente la reprise, le traitement et l'exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie doit être séparé des ordures mé nagères et recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales lors de l'élimination des maté collecte (y compris pour les pays ne faisant pas partie de l'Union Européenne) auprès des administrations locales. La collecte et le recyclage séparés permettent de préserver les ressources nature respect des règles de protection de la santé et de l'environnement.

Vérifiez régulièrement l’état physique du produit et contrôlez également si le boîtier démontre des utilisation sû re ne peut plus être assurée, déconnectez le produit et veillez qu’il ne puisse pas être utilisé par erreur. Enlevez les batteries. Vous pouvez considérer qu’une utilisation sûre n’est plus possible quand Le dispositif montre un dommage visible, Le dispositif ne fonctionne plus.

Le produit ne doit pas

être entretenu par vous entretenir les pièces à l’intérieur du produit, n’ouvrez donc jamais le produit. Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sal, vous pouvez Veillez qu’aucun liquide n’arrive dans le dispositif. produits de nettoyage chimiques. la directive européenne 2002/96/CE réglemente la reprise, le traitement et l'exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie doit être séparé des nagères et recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales lors de l'élimination des maté riaux. Vous obtiendrez de plus amples détails concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union Européenne) auprès des administrations locales. La collecte et le recyclage séparés permettent de préserver les ressources nature respect des règles de protection de la santé et de l'environnement.

Vérifiez régulièrement l’état physique du produit et contrôlez également si le boîtier démontre des re ne peut plus être assurée, déconnectez le produit et veillez qu’il ne puisse pas être utilisé par erreur. Enlevez les batteries. Vous pouvez considérer qu’une utilisation sûre n’est plus possible quand Le dispositif montre un dommage visible,

être entretenu par vous entretenir les pièces à l’intérieur du produit, n’ouvrez donc jamais le produit. Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sal, vous pouvez Veillez qu’aucun liquide n’arrive dans le dispositif. produits de nettoyage chimiques. la directive européenne 2002/96/CE réglemente la reprise, le traitement et l'exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie doit être séparé des nagères et recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales lors de riaux. Vous obtiendrez de plus amples détails concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union Européenne) auprès des administrations locales. La collecte et le recyclage séparés permettent de préserver les ressources nature lles et d'assurer un recyclage du produit dans le respect des règles de protection de la santé et de l'environnement. Vérifiez régulièrement l’état physique du produit et contrôlez également si le boîtier démontre des re ne peut plus être assurée, déconnectez le produit et veillez qu’il ne puisse pas être utilisé par erreur. Enlevez les batteries.

Vous pouvez considérer qu’une utilisation sûre n’est plus possible quand être entretenu par vous

même. Vous ne devez donc pas tester ou entretenir les pièces à l’intérieur du produit, n’ouvrez donc jamais le produit. Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sal, vous pouvez Veillez qu’aucun liquide n’arrive dans le dispositif.

produits de nettoyage chimiques.

la directive européenne 2002/96/CE réglemente la reprise, le traitement et l'exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie doit être séparé des nagères et recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales lors de riaux. Vous obtiendrez de plus amples détails concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union Européenne) auprès des administrations locales. La collecte et le recyclage séparés permettent de lles et d'assurer un recyclage du produit dans le respect des règles de protection de la santé et de l'environnement. Vérifiez régulièrement l’état physique du produit et contrôlez également si le boîtier démontre des re ne peut plus être assurée, déconnectez le produit et veillez Vous pouvez considérer qu’une utilisation sûre n’est plus possible quand

même. Vous ne devez donc pas tester ou entretenir les pièces à l’intérieur du produit, n’ouvrez donc jamais le produit. Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sal, vous pouvez la directive européenne 2002/96/CE réglemente la reprise, le traitement et l'exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie doit être séparé des nagères et recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales lors de riaux. Vous obtiendrez de plus amples détails concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union Européenne) auprès des administrations locales. La collecte et le recyclage séparés permettent de lles et d'assurer un recyclage du produit dans le respect des règles de protection de la santé et de l'environnement. Vérifiez régulièrement l’état physique du produit et contrôlez également si le boîtier démontre des re ne peut plus être assurée, déconnectez le produit et veillez même. Vous ne devez donc pas tester ou entretenir les pièces à l’intérieur du produit, n’ouvrez donc jamais le produit.

Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sal, vous pouvez mouiller le tissu la directive européenne 2002/96/CE réglemente la reprise, le traitement et l'exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie doit être séparé des nagères et recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales lors de riaux. Vous obtiendrez de plus amples détails concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union Européenne) auprès des administrations locales. La collecte et le recyclage séparés permettent de lles et d'assurer un recyclage du produit dans le respect des règles de protection de la santé et de l'environnement.

Vérifiez régulièrement l’état physique du produit et contrôlez également si le boîtier démontre des re ne peut plus être assurée, déconnectez le produit et veillez même. Vous ne devez donc pas tester ou mouiller le tissu la directive européenne 2002/96/CE réglemente la reprise, le traitement et l'exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie doit être séparé des nagères et recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales lors de riaux. Vous obtiendrez de plus amples détails concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union Européenne) auprès des administrations locales. La collecte et le recyclage séparés permettent de lles et d'assurer un recyclage du produit dans le

re ne peut plus être assurée, déconnectez le produit et veillez mouiller le tissu59 Français

13. Données techniques

Numéro de type TVAC10012 Type de moniteur Moniteur à cristaux liquides LED Diagonale d'écran 17“ Résolution 1280 (H) x 1024 (V) SVGA Pas de masque 0,264 (H) x 0,264 (V) mm Format d'image 4:3 Système vidéo PAL / NTSC Filtre en peigne 3D Reconnaissance du signal Automatique Rapport de contraste 1000:1 Luminosité 250 cd/m

Niveaux de couleur 16,7 millions Angle de vision horizontal / vertical 170° (H) × 160° (V) Temps de réponse 5 ms Plage de fréquences 30 - 80 KHz (H) / 50 - 75 Hz (V) Menu OSD Affichage OSD graphique Langues OSD Allemand, anglais, français, hollandais, danois, polonais, italien et espagnol Entrées 1x VGA, 1x HDMI, 2x BNC, 1x audio (prise jack 3,5 mm), 1x entrée cinch audio. 1x entrée S- Video Sorties 2x BNC Haut-parleurs Intégrés (2x 2,5 W, stéréo) Matériau du boîtier Plastique Surface de l'écran mate VESA 75 x 75 mm Alimentation électrique 12 V CC Consommation de courant 3 A max. Température de fonctionnement 0 – 40°C Humidité de l'air 70% maxi. sans condensation Dimensions (L x H x P) (sans pied) 372 x 310 x 50 mm Dimensions (L x H x P) (avec pied) 372 x 390 x 195 mm Poids 3,3 kgTVAC10012

Note de l’éditeur Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à une autorisation préalable écrite de l’éditeur. Impression, même partielle, interdite. Cette notice est conforme à la règlementation en vigueur lors de l’impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.
