INSTRUKCJA OBSŁUGI TVAC10012 ABUS

Niniejsza instrukcja obsługi zawiera ważne wskazówki dotyczące uruchamiania i obsługi. Pamiętaj o tym, także przekazując produkt osobie trzeciej. Zachowaj instrukcję do wykorzystania w przyszłości!

Wykaz treści znajdziesz w spisie treści z podaniem odpowiednich liczb stron na stronie 92.

TVAC10012

Instrukcja obsługi przetłumaczona z języka niemieckiego. Przechować do wykorzystania w przyszłości!

Wprowadzenie

Szanowna Klientko, Szanowny Kliencie,

Dziękujemy za zakup naszego produktu.

To urządzenie spełnia wymogi obowiązujących dyrektyw UE. Deklarację zgodności można otrzymać pod adresem:

Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!

Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad bezpieczeństwa!

Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.

W razie wątpliwości zwracaj się do instalatora lub sprzedawcy!

Wyłączenie odpowiedzialności cywilnej

Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważysz w niej braki lub niedokładności, prosimy o ich zgłaszanie na adres podany na odwrocie niniejszego podręcznika.

ABUS Security-Center GmbH nie odpowiada za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi.

ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z wyposażeniem, osiągami i zastosowaniem produktu. Zawartość niniejszego dokumentu nie jest objęta gwarancją.

Objaśnienie symboli

	Symbol błyskawicy w trójkącie jest stosowany w celu wskazania na zagrożenie dla zdrowia, np. porażeniem elektrycznym.
	Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, które muszą być bezwzględnie przestrzegane.
	Tym symbolem oznaczane są specjalne rady i wskazówki dotyczące obsługi.

Ważnezasady bezpieczeństwa

	Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze!
	Nie odpowiadamy za szkody materialne lub osobowe, spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne!

Urządzenie zostało wyprodukowane zgodnie z międzynarodowymi standardami bezpieczeństwa. Przeczytaj uważnie poniższe informacje dotyczące zasad bezpieczeństwa.

Zasady bezpieczeństwa

1. Zasilanie elektryczne

Napięcie przemienne 90 – 250 V, 50/60 Hz

Zasilaj urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce znamionowej.

W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwrócić się do właściwego zakładu energetycznego. Przed przystąpieniem do konserwacji lub instalacji odłącz urządzenie od zasilania sieciowego.

2. Przeciążenie

Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar lub porażenie elektryczne.

3. Ciecze

Nie stawiaj urządzenia w suchych i zabezpieczonych przed kurzem pomieszczeniach. Chroń urządzenie przed wniknięciem do niego wszelkiego rodzaju cieczy.

4. Czyszczenie

Czyść urządzenie tylko wilgotną ściereczką bez ostro działających środków czyszczących. Przed czyszczeniem urządzenie odłącz od sieci.

5. Wentylacja

Otwory wentylacyjne urządzenia nie mogą być zakryte lub zabudowane.

Uważaj, aby do urządzenia nie przedostały się np. przez otwory wentylacyjne żadne przedmioty.

6. Akcesoria

Podłączaj tylko dedykowane do tego celu urządzenia. W przeciwnym razie może dojść do sytuacji niebezpiecznych lub uszkodzeń urządzenia.

7. Miejsce ustawienia

Nie stawiaj urządzenia w suchych i zabezpieczonych przed kurzem pomieszczeniach. Chroń urządzenie przed dem penetracją wszelkich płynów. Nie umieszczaj monitora w bezpośrednim sąsiedztwie ogrzewania, pieca i innych źródeł ciepła bądź w miejscu bezpośredniego oddziaływania promieni słonecznych. Używaj urządzenia tylko w miejscach, w których temperatura otoczenia mieści się w dozwolonym zakresie 0°\~40 °C.

Ostrzeżenia

Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i instrukcji obsługi!

1. Przestrzegaj poniższych wskazówek, aby uniknąć uszkodzenia kabla sieciowego i wtyczki sieciowej.

2. Nie zmieniaj ani nie manipuluj kablem monitora i wtyczką sieciową.

3. Nie wyginaj i nie skręcaj kabla sieciowego.
4. Odłączając urządzenie od sieci, nie ciągnij za kabel sieciowy, lecz za wtyczkę.

5. Dopilnuj, aby kabel sieciowy był maksymalnie oddalony od urządzeń grzejnych, aby zapobiec stopieniu powłoki kabla wykonanej z tworzywa sztucznego.

6. Przestrzegaj tych wskazówek. Ich nieprzestrzeganie może doprowadzić do porażenia elektrycznego.

7. Nigdy nie otwieraj obudowy ani zasilacza sieciowego.

8. Nie wkładaj do wnętrza urządzenia przedmiotów metalowych lub łatwopalnych.

9. Aby uniknąć uszkodzeń w wyniku przepięć (np. w czasie burzy), zastosuj zabezpieczenia przepięciowe.

10. Uszkodzone urządzenia odłącz niezwłocznie od sieci elektrycznej i poinformuj sprzedawcę.

Ekran LED

• Pod działaniem siły ekran LED może ulec zniszczeniu.
• Pomimo wysokich standardów jakości przestrzeganych podczas produkcji na ekranie mogą się pojawić miejscami i ewentualnie stale czarne lub białe punkty. Takie punkty są normalne przy ekranach LED i nie stanowią błędu. Oprócz tego po wyłączeniu ekranu może być widoczny przez kilka sekund zniekształcony obraz.

Instalując urządzenie w istniejącej instalacji monitoringu wideo upewnij się, czy wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia.

W razie wątpliwości nie wykonuj montażu, instalacji i okablowania samodzielnie, lecz zleć ich wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika a także dla innych osób. Okabluj instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia.

Rozpakowanie

Rozpakowując urządzenie, należy postępować bardzo delikatnie.

W razie stwierdzenia uszkodzenia oryginalnego opakowania, sprawdź najpierw urządzenie.W razie stwierdzenia uszkodzeń urządzenia, odeślij je wraz z opakowaniem, informując jednocześnie przewoźnika.

Spis treści

1. Użycie zgodne z przeznaczeniem.... 103
2. Zakres dostawy....103
3. Cechy i funkcje ....103
4. Przegład – numer typu....104
5. Opis złącz....104
6. Montaż 105

6.1 Zasilanie elektryczne.... 105
6.2 Wentylacja....105
6.3 Montaż naścienny 105

1. Objasłnienie przycisków....105
2. Możliwości podłączenia monitora 106

8.1 Podłączyć monitor do komputera lub nagrywarki poprzez kabel VGA.... 106
8.2 Podłączyć monitor do komputera lub nagrywarki poprzez kabel HDMI. 106
8.3 Podłączyć monitor do kamery lub nagrywarki poprzez kabel BNC. 106
8.4 Na zakończenie podłącz dostarczony w komplecie zasilacz sieciowy do monitora i zasilania elektrycznego 230 V AC....107

1. Wybór sygnału wejściowego ....107
2. Konserwacja i czyszczenie.... 115

11.1 Konserwacja.... 115
11.2 Czyszczenie 115

1. Utylizacja....115
2. Dane techniczne....116

1. Użycie zgodne z przeznaczeniem

Ten monitor służy do monitorowania obiektów, we współpracy z podłączonymii źródłami sygnału wideo (kamery CZ/B i kolorowe) oraz nagrywarkami cyfrowymi. Wejścia wideo jako HDMI, VGA i BNC zapewniają elastyczność podczas podłączania monitora do nagrywarki, kamer przekazujących obraz na żywo lub zintegrowanych z komputerem głośników. Węjścia audic umożliwiają dodatkowo odtwarzanie ścieżek dźwiękowych. W celu przymocowania do ściany lub sufitu można użyć uchwytów zgodnych ze standardem VESA.

Szczegółowy opis działania znajduje się w rozdziale „3. Cechy i funkcje”.

2. Zakres dostawy

Zasilacz sieciowy wraz z kablem aparatowym zimnym EU i UK

Kabel VGA

Kabel HDMI

Kabel audio do komputera

3. Cechy i funkcje

• Wyższy kontrast i lepsze odwzorowanie kolorów dzięki podświetleniu LED
  • Nadaje się do pracy ciągłej
• Prosty montaż na ścianie lub suficie za pomocą uchwytów zgodnych ze standardem VESA (VESA 75 x 75 mm)
  • Różnorodne możliwości podłączenia
  • Małe zużycie prądu przez energooszczędny wyświetlacz LED

4. Przegład – numer typu

Numer typu TVAC10012
Wielkość ekranu 17"
Rozdzielczość 1280 (H) x 1024 (V) SXGA
Jasność 250 cd/ m	^2

5. Opis złącz

12 VDC HDMI VGA S-VIDEO IN OUT IN OUT IN L R VIDEO 01 VIDEO 02 AUDIO

1	Napięcie zasilające 12 V /	3 A DCDo eksploatacji używaj tylko dostarczonego zasilacza sieciowego!
2	Wejście HDMI Interfejs do	multimedialnych danych
3	Wejście VGA Wejście sygnałowe PC i DVR
4	S-Video Wejście sygnałowe S-Video
5	Wejście wideo 1 Wejście	sygnałowe wideo Composite 1 (BNC)
6	Wyjście wideo Przelotowe	wyjście sygnałowe wideo 1 (BNC)
7	Wejście wideo 2 Wejście	sygnałowe wideo Composite 2 (BNC)
8	Wyjście wideo Przelotowe	wyjście sygnałowe wideo 2 (BNC)
9	Wejście audio dokomputera	Gniazdko 3,5 mm, wejście sygnałowe audio sprzęzone z wejściem VGA
10	Wejście audio R	Wejście cinch L, wejście sygnałowe audio sprzęzone z wejściami wideo.
11	Wejście audio L	Wejście cinch R, wejście sygnałowe audio sprzęzone z wejściami wideo.

6. Montaż

6.1 Zasilanie elektryczne

Przed przystąpieniem do wykonania instalacji upewnij się, czy napięcie sieci jest zgodne z napięciem znamionowym zasilacza.

6.2 Wentylacja

Zapewnij wystarczającą wentylację. Aby zapewnić wystarczającą wentylację, nie wolno zasłaniać otworów wentylacyjnych.

6.3 Montaż naścienny

Do montażu naściennego użyj wspornika naściennego zgodnego ze standardem VESA.

Z tyłu monitora znajdują się rozmieszczone w kwadracie otwory montażowe (odległość między środkami 75 mm). Monitor jest zgodny z uchwytem naściennym ABUS TVAC10500.

Zdejmij osłonę podstawy z tyłu monitora i odkręć ją.

Przestrzegaj dołączonej instrukcji montażu uchwytu naściennego.

W trakcie montażu monitor LED musi być odłączony od napięcia sieciowego.

7. Objasnienie przycisków

Source Menu + - Power

Przycisk Opis
ŻRÓDŁO	Wybór różnych sygnałów wejściowych:HDMI (cyfrowe wejście sygnałowe)VGA (wejście sygnałowe PC lub DVR)AVI lub AV2 (wejścia sygnałowe Composite)W menu wybór podmenu i potwierdzenie wybranej wartości
MENU	Wyświetlanie OSD (na wyświetlaczu ekranu)Wyjście z opcji menu i z menu
+	Przełączanie pomiędzy opcjami menuZwiększenie wartości w OSDZwiększanie głośności w czasie eksploatacji
-	Przełączanie pomiędzy opcjami menuZmniejszanie wartości w OSDZmniejszanie głośności podczas eksploatacji
POWER Włączanie/Wyłączanie monitora

8. Możliwości podłączenia monitora

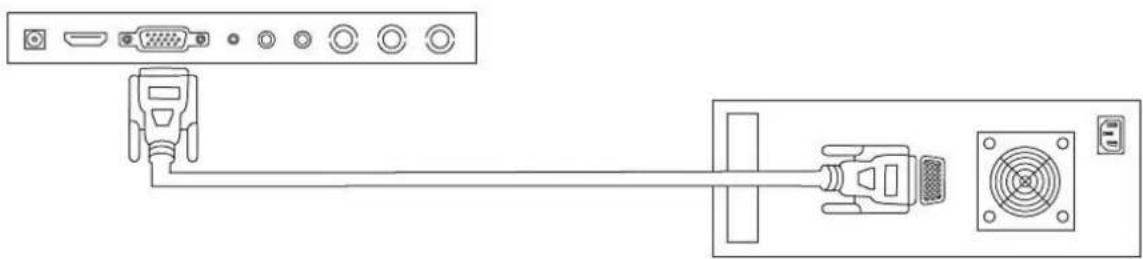

8.1 Podłączyć monitor do komputera lub nagrywarki poprzez kabel VGA.

8.2 Podłączyć monitor do komputera lub nagrywarki poprzez kabel HDMI.

8.3 Podłączyć monitor do kamery lub nagrywarki poprzez kabel BNC.

Do podłączenia użyj kabla koncentrycznego z wtyczkami BNC (męskie).

8.4 Na zakończenie podłącz dostarczony w komplecie zasilacz sieciowy do monitora i zasilania elektrycznego 230 V AC.

9. Wybór sygnału wejściowego

Aby dokonać wyboru sygnału wejściowego, naciśnij przycisk Source. U góry po prawej stronie pojawi się wskaźnik z wybranym wejściem. Naciskaj przycisk Source aż do momentu uzyskania żądanego wejścia. Aby potwierdzić wybrane wyjście, naciskaj przyciski + lub –.

Możliwy jest wybór pomiędzy AV1, AV2, HDMI S-Video i VGA.

10. Menu ekranowe

Aby wywołać menu ekranowe OSD, naciśnij przycisk „Menu”.

Dostosowanie ustawień umożliwiają poniższe menu ekranowe:

	Obraz Ustawienia dla odwzorowania obrazu
	Menu Ustawienia dla wyświetlania menu
	Pozycja / Wielkość Ustawienia wielkości i pozycji prezentacji obrazu
	Obraz w obrazie (PIP) Ustawienia dla prezentacji obrazu w obrazie
	Ustawienia VGA Ustawienia ekranu dla pracy VGA
	Audio Ustawienia dla odtwarzania audio

Należy pamiętać, że struktura menu zależy od sygnału wejściowego.

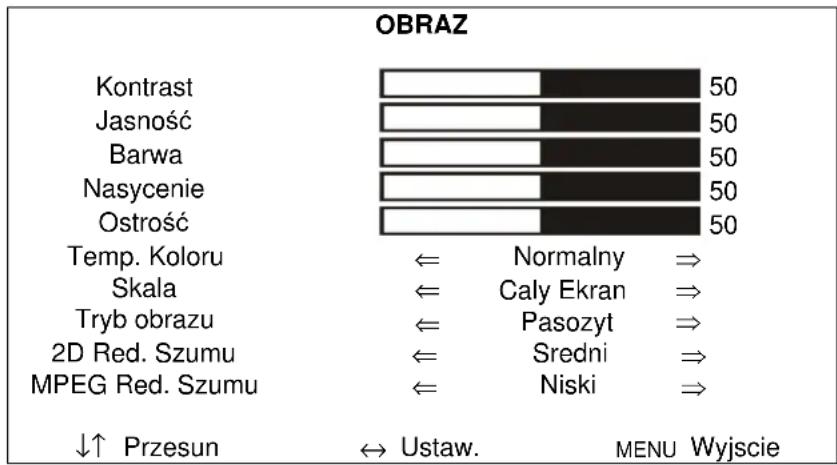

10.1 Obraz

Aby dokonać ustawień dla prezentacji obrazu, naciśnij przycisk MENU i wybierz pierwszą opcję menu, naciskając przycisk SOURCE.

Wybrany punkt menu wyświetla się w ramce. Opcja podmenu jest wyróżniona żółtym kolorem.

Za pomocą przycisku SOURCE można przełączać pomiędzy opcjami podmenu. Naciskając przyciski + / - można zwiększać lub zmniejszać wartości wybranego podmenu.

Opcja menu Opis Dostępna w trybie
Kontrast	Ustawianie kontrastu obrazu(wybór w zakresie od 0 do 100)	AV, HDMI, VGA
Jasność	Ustawianie jasności obrazu(wybór w zakresie od 0 do 100)	AV, HDMI, VGA
Barwa	Ustawianie odcienia obrazu(wybór w zakresie od -50 do +50)	AV
Nasycenie	Ustawianie nasycenia barw(wybór w zakresie od 0 do 100)	AV
Ostrość	Ustawianie ostrości obrazu(wybór w zakresie od 0% do 100%)	AV
Temp. Koloru	Ustawianie temperatury barw.Dostępne są następujące możliwości wyboru:standardowa, ciepła, zimna	AV, HDMI, VGA
Skala	Wybór prezentacji obrazuDostępne są następujące możliwości wyboru:pełnoekranowy / 4:3 / wyśrodkowany	AV, HDMI, VGA
Tryb obrazu	Wybór predefiniowanych ustawień obrazu lub zapisanie ustawień użytkownika Dostępne są następujące możliwości wyboru:użytkownik / standard / miękki / dynamiczny	AV
2D Red. Szumu	Ustawianie redukcji zakłóceń.Dostępne są następujące możliwości wyboru:wyl. / niska / średnia / wysoka	AV
MPEG Red. Szumu	Ustawianie redukcji zakłóceń sygnałów MPEGDostępne są następujące możliwości wyboru:wyl. / niska / wysoka	AV

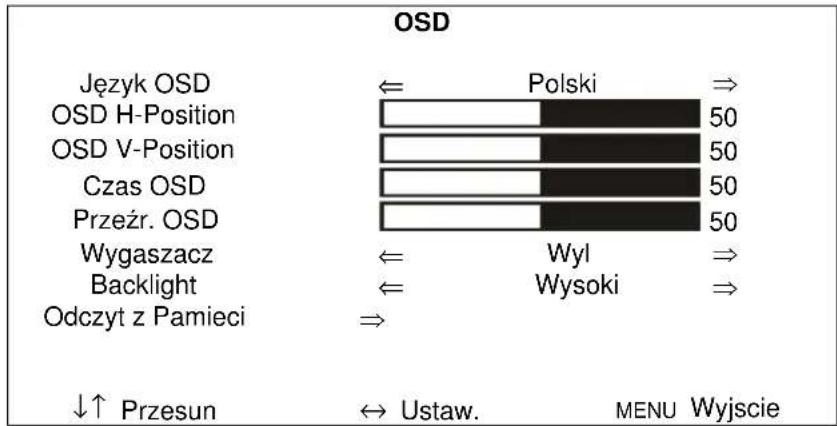

10.2 Menu

W tej opcji menu dostępne są ustawienia dla wyświetlania menu.

OSD Język OSD OSD H-Position OSD V-Position Czas OSD Przeźr. OSD Wygaszacz Backlight Odczyt z Parnieci ↔ Polski → ↔ Wyl → ↔ Wysoki → ↓↑ Przesun ↔ Ustaw. MENU Wyjście

Opcja menu Opis Dostępna w trybie
Język	Wybór języka OSD.Do wyboru dostępne są następujące języki:niemiecki, angielski, francuski, niderlandzki, duński,polski, włoski, hiszpański	AV, HDMI, VGA
Pozycja poz.	Ręczne ustawianie poziomej pozycji obrazu(wybór w zakresie od 0 do 100)	AV, HDMI, VGA
Pozycja pion.	Ręczne ustawianie pionowej pozycji obrazu(wybór w zakresie od 0 do 100)	AV, HDMI, VGA
Czas trwania	Ustawianie czasu wyświetlania menu (wybór wzakresie od 5 do 60 sekund)	AV, HDMI, VGA
Przeźroczystość	Ustawianie przeźroczystości OSD (wybór w zakresieod 0 do 100)„0“ – największa przeźroczystość; „100“ – brakprzeźroczystości	AV, HDMI, VGA
Wygaszacz	Automatyczne wyłączenie monitora po wstępniezdefiniowanym przedziale czasu.Dostępne są następujące możliwości wyboru:wyt. / 15 / 30 / 45 / 30 minut	AV, HDMI, VGA
Backlight	Ustawienie podświetlenia tłaDostępne są następujące możliwości wyboru:wyt., średnia, wysoka	AV, HDMI, VGA
Odczyt z Pamieci	Przywracanie ustawień fabrycznych AV, HDMI, VGA

10.3 Pozycja / Wielkość

W tej opcji menu można dokonać ustawień dla wielkości i pozycji prezentacji obrazu

POZYCJA / WIELKOŚ

Pozycja Poz.		500
Szerokosc		500
Pozycja Pion.		500
Wysokosc		500

↓↑ Przesun ↔ Ustaw. MENU Wyjscie

Opcja menu Opis Dostępna w trybie
Pozycja Poz.	Ręczne ustawianie poziomej pozycji obrazu AV
Szerokosc	Ręczne dopasowanie poziomej wielkości obrazu AV
Pozycja Pion.	Ręczne ustawianie pionowej pozycji obrazu AV
Wysokosc	Ręczne dopasowanie pionowej wielkości obrazu AV

10.4 Prezentacja obrazu w obrazie

W tej opcji menu można dokonać ustawień wyświetlania obrazu w obrazie.

Obraz w obrazie
Wielok. Okno		Wyl
Drugie Zrodło		VGA
Rozmiar		Duzy
Pozycja PIP		L Gora
Kolor Krawodzi		Czarny
Zrodło dzwieku		Głowne
Zamien
↓↑ Przesun	Ustaw.	MENU Wyjście

Opcja menu Opis
Widok Multi	Aktywacja lub dezaktywacja funkcji „obraz w obrazie“.Dostępne są następujące możliwości wyboru:wył. / PIP / POP
Obraz w obrazie (PIP)	Wybór sygnału wejściowego dla funkcji „obraz w obrazie“.
Wielkość	Ustawianie wielkości dodatkowego oknaDostępne są następujące możliwości wyboru:małe / średnie / duże
Pozycja PIP	Wybór pozycji dodatkowego oknaDostępne są następujące możliwości wyboru:górne lewe / dolne lewe / dolne prawe / górne prawe
Kolor ramki	Wybór ramki dla dodatkowego oknaDostępne są następujące możliwości wyboru:czarna / niebieska
Wejście audio	Wybór wejścia audio okna głównego lub dodatkowego
Zamiana	Zamiana ustawionego okna głównego z dodatkowym

Pamiętaj:Nie jest możliwe równoczesne wyświetlenie HDMI i VGA lub AV1 i AV2 jako obraz w obrazie.

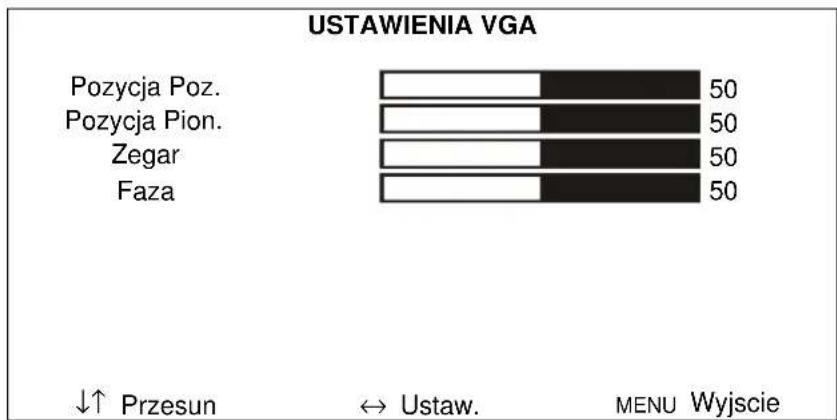

10.5 Ustawienia VGA

W tej opcji menu dostępne są ustawienia ekranu dla pracy VGA.

Opcja menu Opis Dostępna w trybie
Pozycja poz.	Ręczne ustawianie poziomej pozycji obrazu(wybór w zakresie od 0 do 100)	VGA
Pozycja pion.	Ręczne ustawianie pionowej pozycji obrazu(wybór w zakresie od 0 do 100)	VGA
Zegar	Synchronizacja pionowa(wybór w zakresie od 0 do 100)	VGA
Faza	Synchronizacja pozioma(wybór w zakresie od 0 do 100)	VGA

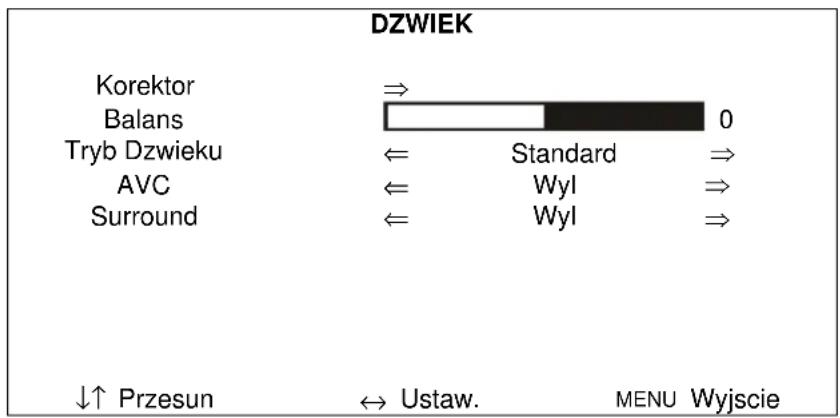

10.6 Audio

W tej opcji menu można dokonać ustawień dla wyjścia audio.

Aby ustawić głośność monitora, naciskaj przycisk + lub - i za pomocą tych dwóch przycisków ustaw żądaną wartość.

Opcja menu Opis Dostępna w trybie
Korektor	Ustawienia dźwięku120 Hz (wybór w zakresie od 0 do 100)500 Hz (wybór w zakresie od 0 do 100)1,5 kHz (wybór w zakresie od 0 do 100)5 KHz (wybór w zakresie od 0 do 100)10 KHz (wybór w zakresie od 0 do 100)	AV, HDMI, VGA
Balans	Ustawianie balansu pomiędzy prawym i lewym głośnikiem.(wybór w zakresie od 0 do 100)	AV, HDMI, VGA
Tryb audio	Wybór pomiędzy różnymi wstępnie ustawionymi trybami audio.Za pomocą tej opcji można ustawić różne specjalne efekty dźwiękowe.Użytkownik: Tryb do indywidualnego ustawiania wyjścia audioWstępnie ustawione tryby dla wyjścia audio: muzyka, film, standard	AV, HDMI, VGA
AVC	Automatyczna regulacja głośnościDostępne są następujące możliwości wyboru: WŁ. / WYŁ.	AV, HDMI, VGA
Surround	Aktywacja / Dezaktywacja trybu surroundDostępne są następujące możliwości wyboru: WŁ. / WYŁ.	AV, HDMI, VGA

⇒ 0 ← Standard → ← Wyl → ← Wyl →

11. Konserwacja i czyszczenie

11.1 Konserwacja

Sprawdzaj regularnie bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona.

Jeżeli są powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, należy wycofać produkt z eksploatacji i zabezpieczyć przed przypadkowym uruchomieniem.

Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli:

• urządzenie ma widoczne uszkodzenia,
• urządzenie nie działa.

Pamiętaj:

Produkt nie wymaga od użytkownika żadnej konserwacji. We wnętrzu nie ma żadnych części przewidziarych do kontrolowania lub konserwacji przez użytkownika, dlatego nie należy go nigdy otwierać.

11.2 Czyszczenie

Czyść produkt czystą, suchą ściereczką. W razie większych zabrudzeń ściereczkę można zwilżyć letnią wodą.

Uważaj, aby do wnętrza urządzenia nie dostała się jakakołwiek ciecz. Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię obudowy oraz ekranu (odbarwienia).

12. Utylizacja

Uwaga: Dyrektywa UE 2002/96/WE reguluje kwestię prawidłowego wycofania z użycia i utylizacji urządzeń elektronicznych oraz obchodzenia się z nimi. Ten symbol oznacza, że w związku ochroną środowiska urządzenie należy zutylizować po okresie jego żywotności zgodnie z obowiązującymi przepisami prawnymi, w separacji od odpadów z gospodarstw domowych oraz odpadów przemysłowych. Utylizacja może być przeprowadzona przez autoryzowane punkty zbiorcze w kraju użytkownika. Należy przestrzegać lokalnych przepisów w zakresie utylizacji materiałów. Dalsze informacje dotyczące wycofania z użytku (obejmujące również kraje spoza UE) można uzyskać od organów administracji lokalnej. Selektywna zbiórka i recykling umożliwiają oszczędność zasobów naturalnych, a sam recykling, o ile jest realizowany zgodnie z przepisami, zapewnia ochronę zdrowia i środowiska.

13. Dane techniczne

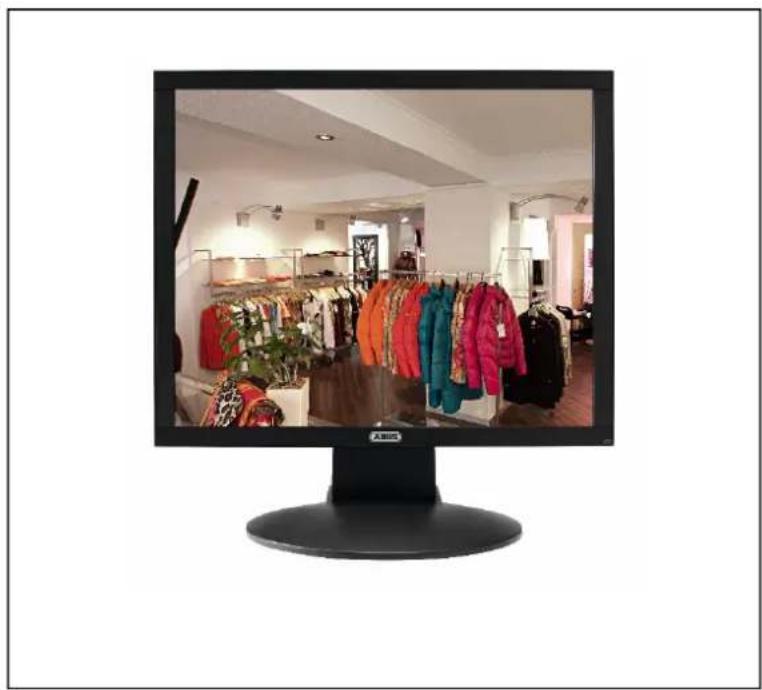

Numer typu TVAC10012
Typ monitora Monitor LED LCD
Przekątna ekranu 17"
Rozdzielczość 1280 (H) x 1024 (V) (SXGA)
Odległość między środkami pikseli 0,264 (H) x 0,264 (V) mm
Format obrazu 4:3
System wideo PAL/NTSC
Filtr grzebieniowy 3D
Wykrywanie sygnału Automatyczne
Stosunek kontrastu 1000:1
Jasność 250 cd/ m	2
Poziomy barw 16,7 mln
Kąt widzenia poziomy /pionowy 170° (H) / 160° (V)
Czas reakcji 5 ms
Zakres częstotliwości 30 - 80 KHz (H) / 50 -75 Hz (V)
Menu OSD	Graficzny wyświetlacz ekranowy
Języki OSD	niemiecki, angielski, francuski, niderlandzki, duński, polski, włoski, hiszpański
Wejścia	1x VGA, 1x HDMI, 2x BNC, 1x S-Video1x audio (gniazdko 3,5 mm), 1x Cinch (audio)
Wyjścia	2x BNC
Głośniki	Zintegrowane 2x 2,5 W, stereo
Materiał obudowy	Tworzywo sztuczne
Powierzchnia wyświetlacza	Matowa
VESA	75 x 75 mm
Napięcie zasilające	12 V DC
Pobór prądu	Maks. 3 A
Temperatura pracy	0 – 40°C
Wilgotność powietrza	maks. 70% (bez kondensacji)
Wymiary (SxWxG)(bez podstawki)	372 x 310 x 50 mm
Wymiary (SxWxG)(z podstawką)	372 x 390 x 195 mm
Masa	3,3 kg

D Impressum

Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych systemach przetwarzania danych wymagają pisemnej zgody wydawcy. Przedruk, także we fragmentach, zabroniony. Niniejsza instrukcja obsługi odzwierciedla stan faktyczny w dacie złożenia do druku. Zmiany techniczne i zmiany wyposażenia zastrzeżone
