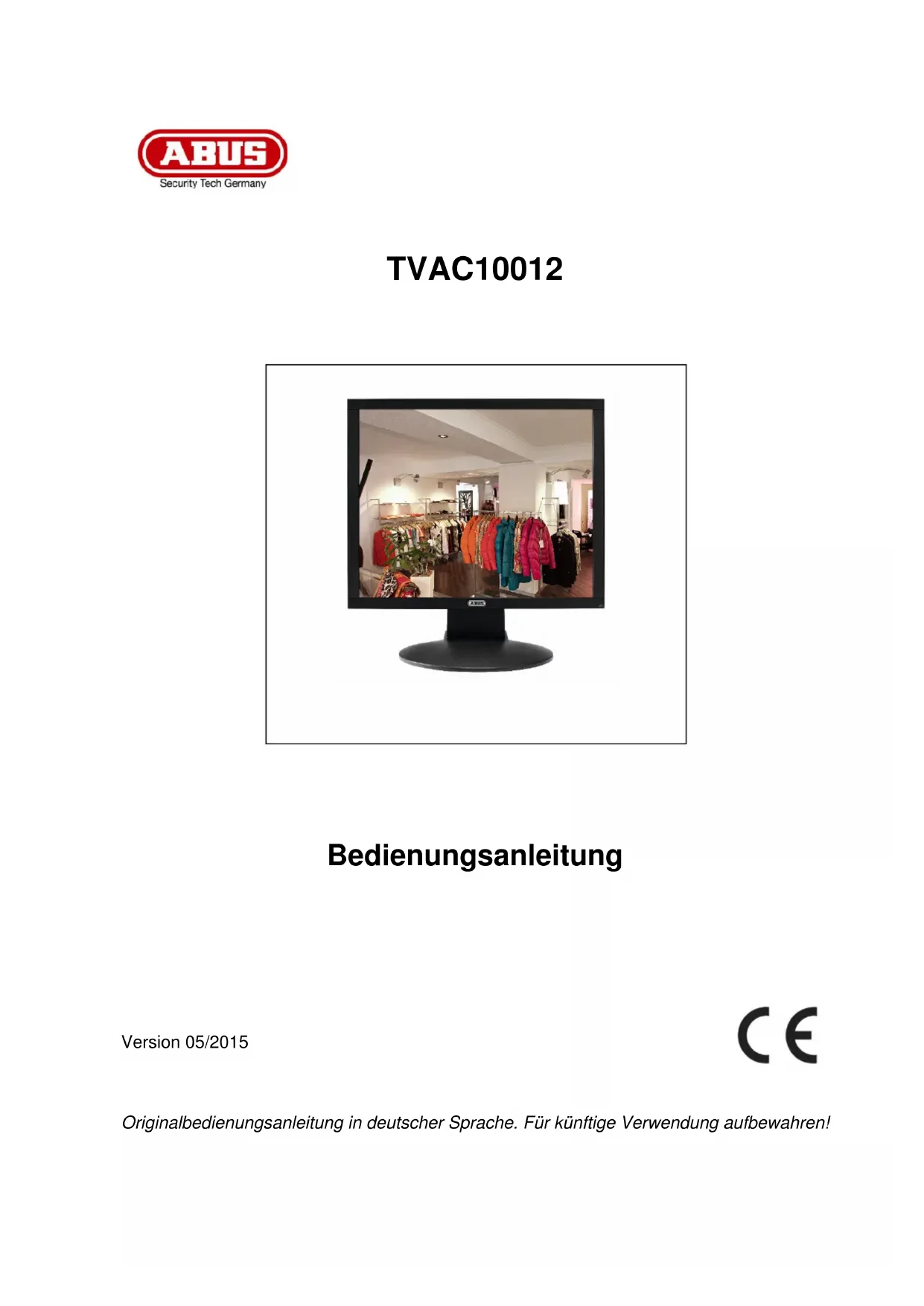

BEDIENUNGSANLEITUNG TVAC10012 ABUS

D Bedienungsanleitung

Version 05/2015Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 7.

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!4 Deutsch Einführung

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise! Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebenen Adresse mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.5 Deutsch Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

WichtigeSicherheitshinweise

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt. Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch. Sicherheitshinweise

Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

Stellen Sie das Gerät nur in trockenen und staubgeschützten Räumen auf. Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art.

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.

Die Lüftungsöffnungen des Gerätes dürfen nicht abgedeckt oder zugebaut werden Verhindern Sie das Eindringen von Gegenständen in das Gerät, z.B. über die Lüftungsöffnungen

Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu Gefahrensituationen oder Schäden am Gerät kommen.

Stellen Sie das Gerät nur in trockenen und staubgeschützten Räumen auf. SchützenSie das Gerät vor dem Eindringen von Flüssigkeiten aller Art. Platzieren Sie den Monitor nicht in direkter Nähe von Heizungen, Öfen, anderen Wärmequellen oder unter direkter Sonneneinstrahlung. Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen Umgebungstemperaturbereich 0°~40°C.6 Deutsch Warnungen Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

• Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

• Verbiegen oder verdrehen Sie das Netzkabel nicht.

• Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an.

• Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

2. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag

• Öffnen Sie niemals das Gehäuse oder das Netzteil.

• Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.

• Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

3. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

• Der LED-Bildschirm kann unter starker Krafteinwirkung zerstört werden.

• Wenn Sie das System in kalter Umgebung verwenden, können Darstellungsfehler im Display auftreten. Dabei handelt es sich jedoch nicht um eine Fehlfunktion. Der LED-Bildschirm arbeitet wieder normal, sobald die Umgebungstemperatur ansteigt.

• Trotz hohen Qualitätsstandards bei der Herstellung können stellenweise und evtl. dauerhaft schwarze oder helle Punkte auf dem Bildschirm erscheinen.Solche Punkte sind bei LED- Bildschirmen normal und stellen keine Fehlfunktion dar. Außerdem kann nach dem Ausschalten noch mehrere Sekunden lang ein verzerrtes Bild zu sehen sein.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen. Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.7 Deutsch Inhaltsverzeichnis

Dieser Monitor dient in Kombination mit angeschlossenen Videosignalquellen (S/W und Farbkameras) und Digitalrekordern zur Überwachung von Objekten. VGA und BNC bieten Flexibilität beim Anschluss des Monitors an Rekorder, Live PC. Integrierte Lautsprecher sowie die Audioeingänge ermöglichen zusätzlich das Abspielen von Tonspuren. werden.

Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

Merkmale und Funktionen

Bestimmungsgemäße Verwendung Dieser Monitor dient in Kombination mit angeschlossenen Videosignalquellen (S/W und Farbkameras) und Digitalrekordern zur Überwachung von Objekten. VGA und BNC bieten Flexibilität beim Anschluss des Monitors an Rekorder, Live PC. Integrierte Lautsprecher sowie die Audioeingänge ermöglichen zusätzlich das Abspielen von Tonspuren. Zur Befestigung an Wand od werden.

Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“. Lieferumfang Monitor

Merkmale und Funktionen

Höherer Kontrast und b

Vielseitige Anschlussmöglichkeit

Geringer Stromverbrauch durch energiesparendes LED Bestimmungsgemäße Verwendung Dieser Monitor dient in Kombination mit angeschlossenen Videosignalquellen (S/W und Farbkameras) und Digitalrekordern zur Überwachung von Objekten. VGA und BNC bieten Flexibilität beim Anschluss des Monitors an Rekorder, Live PC. Integrierte Lautsprecher sowie die Audioeingänge ermöglichen zusätzlich das Abspielen von Zur Befestigung an Wand od Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“. Lieferumfang

PC- Audio Kabel Merkmale und Funktionen Höherer Kontrast und b Geeignet für den Dauerbetrieb Einfache Wand

bzw. Deckenmontage mit VESA (VESA 75 x 75 mm) Vielseitige Anschlussmöglichkeit Geringer Stromverbrauch durch energiesparendes LED Bestimmungsgemäße Verwendung Dieser Monitor dient in Kombination mit angeschlossenen Videosignalquellen (S/W und Farbkameras) und Digitalrekordern zur Überwachung von Objekten. VGA und BNC bieten Flexibilität beim Anschluss des Monitors an Rekorder, Live PC. Integrierte Lautsprecher sowie die Audioeingänge ermöglichen zusätzlich das Abspielen von Zur Befestigung an Wand od Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

Merkmale und Funktionen

Höherer Kontrast und b essere Farbdarstellung dank LED Dauerbetrieb

bzw. Deckenmontage mit VESA Vielseitige Anschlussmöglichkeit

Geringer Stromverbrauch durch energiesparendes LED

Bestimmungsgemäße Verwendung

Dieser Monitor dient in Kombination mit angeschlossenen Videosignalquellen (S/W und Farbkameras) und Digitalrekordern zur Überwachung von Objekten. VGA und BNC bieten Flexibilität beim Anschluss des Monitors an Rekorder, Live PC. Integrierte Lautsprecher sowie die Audioeingänge ermöglichen zusätzlich das Abspielen von Zur Befestigung an Wand od er Decke können VESA Standard Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“. Netzteil inkl. EU Kaltgerätekabel essere Farbdarstellung dank LED bzw. Deckenmontage mit VESA Geringer Stromverbrauch durch energiesparendes LED Dieser Monitor dient in Kombination mit angeschlossenen Videosignalquellen (S/W und Farbkameras) und Digitalrekordern zur Überwachung von Objekten. VGA und BNC bieten Flexibilität beim Anschluss des Monitors an Rekorder, Live PC. Integrierte Lautsprecher sowie die Audioeingänge ermöglichen zusätzlich das Abspielen von er Decke können VESA Standard Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

und UK Kaltgerätekabel

Hintergrundbeleuchtung bzw. Deckenmontage mit VESA

Standard Halterungen möglich Geringer Stromverbrauch durch energiesparendes LED

Display Dieser Monitor dient in Kombination mit angeschlossenen Videosignalquellen (S/W und Farbkameras) und Digitalrekordern zur Überwachung von Objekten. Die Videoeingänge als HDMI, VGA und BNC bieten Flexibilität beim Anschluss des Monitors an Rekorder, Live PC. Integrierte Lautsprecher sowie die Audioeingänge ermöglichen zusätzlich das Abspielen von er Decke können VESA Standard

Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“. und UK

Hintergrundbeleuchtung Standard Halterungen möglich Display

Dieser Monitor dient in Kombination mit angeschlossenen Videosignalquellen (S/W und Die Videoeingänge als HDMI, VGA und BNC bieten Flexibilität beim Anschluss des Monitors an Rekorder, Live

Kameras oder einen PC. Integrierte Lautsprecher sowie die Audioeingänge ermöglichen zusätzlich das Abspielen von

Halterungen verwendet Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

Hintergrundbeleuchtung

Standard Halterungen möglich

Deutsch Dieser Monitor dient in Kombination mit angeschlossenen Videosignalquellen (S/W und Die Videoeingänge als HDMI, Kameras oder einen PC. Integrierte Lautsprecher sowie die Audioeingänge ermöglichen zusätzlich das Abspielen von Halterungen verwendet Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

Die Videoeingänge als HDMI, Kameras oder einen Halterungen verwendet9 Deutsch

4. Überblick – Typennummer

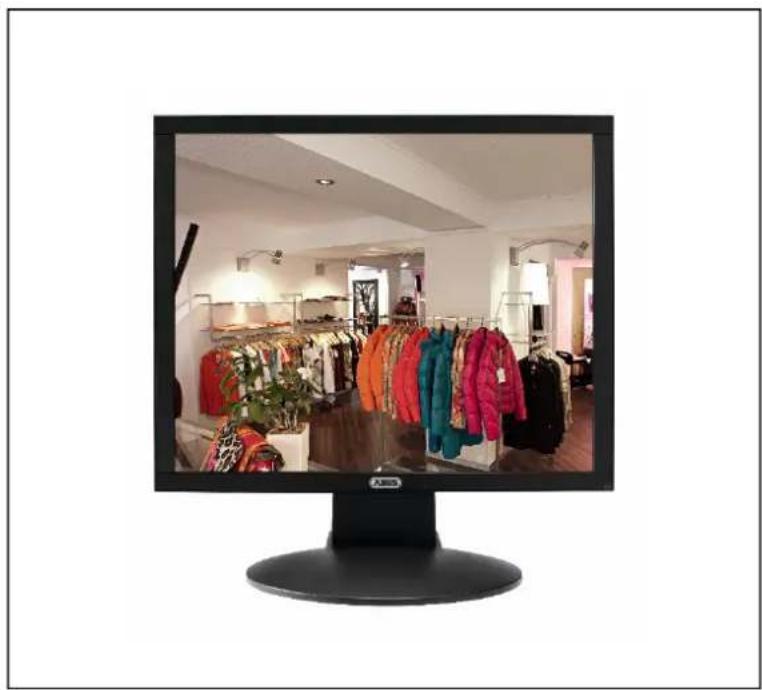

Typennummer TVAC10012 Bildschirmgröße 17“ Auflösung 1280 (H) x 1024 (V) SXGA Helligkeit 250 cd/ m

5. Beschreibung der Anschlüsse

1 Spannungsversorgung DC 12V / 3 A, Verwenden Sie für den Betrieb bitte nur das mitgelieferte Netzteil! 2 HDMI-Eingang Schnittstelle für multimediale Daten 3 VGA-Eingang PC- und DVR-Signaleingang 4 S-Video S-Video Eingang 5 Video-Eingang 1 Composite-Videosignaleingang 1 (BNC) 6 Video-Ausgang Durchgeschliffener Videosignalausgang von Video-Eingang 1 (BNC) 7 Video-Eingang 2 Composite-Videosignaleingang 2 (BNC) 8 Video-Ausgang Durchgeschliffener Videosignalausgang von Video-Eingang 2 (BNC) 9 PC-Audio-Eingang (IN) 3,5 mm Klinke, Audiosignaleingang gekoppelt mit dem VGA-Eingang 10 Audio-Eingang R Chinch Eingang R, Audiosignaleingang gekoppelt mit den Videoeingängen. 11 Audio-Eingang L Chinch Eingang L, Audiosignaleingang gekoppelt mit den Videoeingängen.10 Deutsch

Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Netzspannung und die Nennspannung des Netzteils übereinstimmen.

Bitte sorgen Sie für ausreichende Belüftung. Die Lüftungsöffnungen dürfen für ausreichende Belüftung nicht abgedeckt werden.

Für die Wandmontage verwenden Sie bitte eine VESA kompatible Wandhalterung. Auf der Rückseite des Monitors befinden sich die quadratisch angeordneten Montagelöcher (VESA 75 x 75 mm). Diese sind mit der ABUS TVAC10500 Wandhalterung kompatibel. Bitte beachten Sie die beigelegte Montageanleitung der Wandhalterung.

Während der Montage muss der LED-Monitor von der Netzspannung getrennt sein.

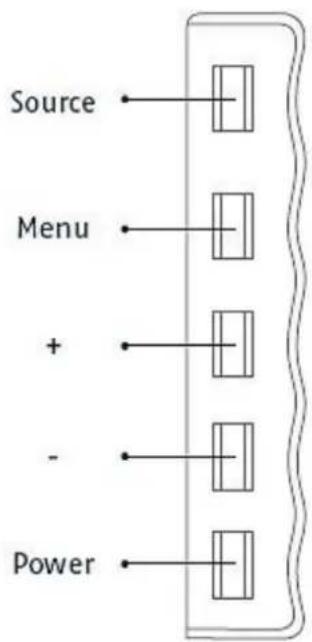

Taste Beschreibung SOURCE Auswahl der verschiedenen Eingangssignale:

• HDMI (digitaler Signaleingang)

• VGA (PC- oder DVR-Signaleingang)

• AV1 oder AV2 (Composite-Signaleingänge)

• Im Menü Auswahl eines Untermenüs und bestätigen eines ausgewählten Wertes MENU

• Einblenden des OSD (On-Screen-Display)

• Verlassen eines Menüpunktes und des Menüs

• Wechsel zwischen den Menüpunkten

• Erhöhung des Wertes im OSD

• Erhöhen der Lautstärke während des Betriebs

Wechsel zwischen den Menüpunkten

• Verringern des Wertes im OSD

• Verringern der Lautstärke während des Betriebs POWER Monitor an- / ausschalten11 Deutsch

8. Anschlussmöglichkeiten des Monitors

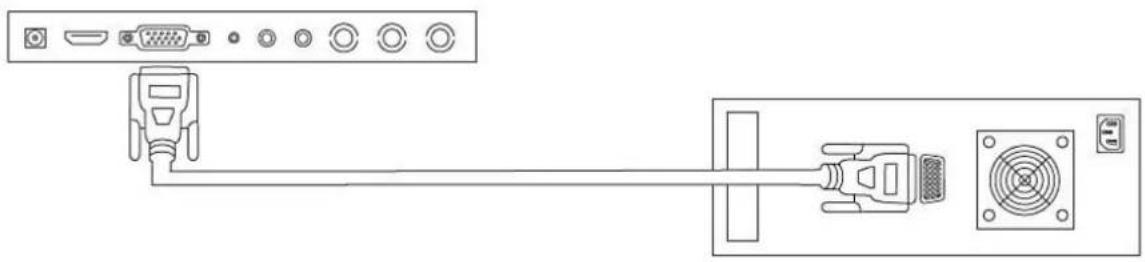

• Verbinden Sie den Monitor mit einem PC oder einem Rekorder via VGA-Kabel.

• Verbinden Sie den Monitor mit einem PC oder Rekorder via HDMI –Kabel.

• Verbinden Sie den Monitor mit einer Kamera oder einem Rekorder via BNC-Kabel

• Verwenden Sie für die Verbindung ein Koaxialkabel mit BNC-Steckern (männlich).12 Deutsch

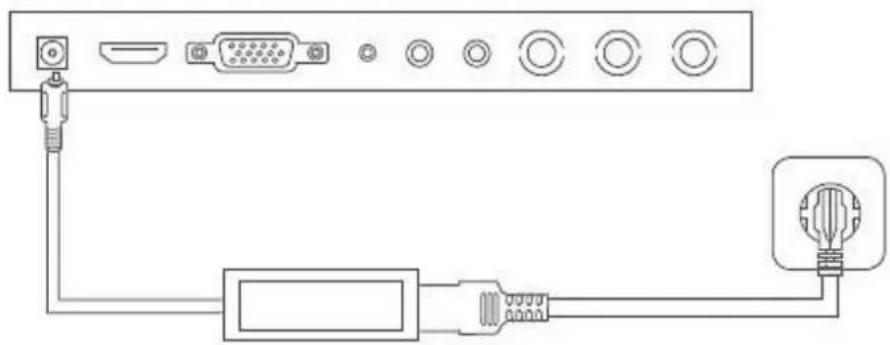

Zuletzt verbinden Sie das mitgelieferte Netzteil mit dem Monitor und der 230VAC Stromversorgung.

9. Auswahl des Eingangsignals

Um eine Auswahl des Eingangssignals zu tätigen, drücken Sie die Source-Taste. Rechts oben im Bildschirm erscheint eine Anzeige mit dem ausgewählten Eingang. Drücken Sie die Source-Taste wiederholt bis Sie bei dem gewünschten Eingang angelangt sind. Um den ausgewählten Ausgang zu Bestätigen, drücken Sie im Anschluss bitte die + oder – Taste. Sie haben die Auswahlmöglichkeit zwischen AV1, AV2, HDMI, S-Video und VGA.13 Deutsch

Um das On-Screen-Display aufzurufen drücken Sie bitte die „Menu“-Taste. Um Einstellungen anzupassen stehen Ihnen folgende Bildschirmmenüs zur Auswahl. Bild Einstellungen für die Bilddarstellung Menü Einstellungen für die Menüanzeige

Position / Größe Einstellungen für die Darstellungsgröße und Position

Bild-in-Bild Einstellungen für die Bild-in-Bild Darstellung

VGA Einstellungen Bildschirmeinstellungen für den VGA-Betrieb

Audio Einstellungen für die Audiowiedergabe

Bitte beachten Sie, dass der Menüaufbau abhängig von dem Eingangssignal ist.14 Deutsch

Um Einstellungen für die Bilddarstellung vorzunehmen, drücken Sie die MENU-Taste und wählen Sie durch Betätigen der SOURCE-Taste den ersten Menüpunkt aus. Der ausgewählte Menüpunkt wird mit einem Rahmen angezeigt. Der Untermenüpunkt wird gelb hervorgehoben. Mit der SOURCE-Taste können Sie zwischen Untermenüpunkten wechseln. Durch Drücken der + / - Taste können Sie die Werte des gewünschten Untermenüs erhöhen oder verringern. BILD Kontrast

Menüpunkt Beschreibung Verfügbar in Modus Kontrast Einstellung des Bildkontrasts (Auswahl im Bereich 0 bis 100)

Helligkeit Einstellung der Bildhelligkeit (Auswahl im Bereich 0 bis 100)

Farbton Einstellung des Bildfarbtons (Auswahl im Bereich -50 bis +50)

Farbsättigung Einstellung der Farbsättigung (Auswahl im Bereich 0 bis 100)

Schärfe Einstellung der Bildschärfe (Auswahl im Bereich 0% bis 100%)

Farbtemperatur Einstellung der Farbtemperatur. Sie haben folgende Auswahlmöglichkeiten: Standard, Warm, Kalt

Bildformat Auswahl der Bilddarstellung Sie haben folgende Auswahlmöglichkeiten: Voll / 4:3 / Zentriert

Bildmodus Auswahl vordefinierter Bildeinstellungen oder Speichern der Benutzereinstellungen. Sie haben folgende Auswahlmöglichkeiten: Benutzer / Standard / Weich / Dynamisch

2D NR Einstellung der Rauschunterdrückung. Sie haben folgende Auswahlmöglichkeiten: Aus / Gering / Mittel / Hoch

MPEG NR Einstellung der Rauschunterdrückung für MPEG Signale Sie haben folgende Auswahlmöglichkeiten: Aus / Gering / Hoch AV15 Deutsch

In diesem Menüpunkt stehen die Einstellungen für die Menüanzeige zur Verfügung. OSD OSD-Sprache

↓↑ Wechseln. ↔ Ändern MENU Verla.

Menüpunkt Beschreibung Verfügbar in Modus OSD-Sprache Auswahl der OSD-Sprache. Es stehen folgende Sprachen zur Wahl: Deutsch, Englisch, Französisch, Niederländisch, Dänisch, Polnisch, Italienisch, Spanisch

OSD H. Position Manuelle Einstellung der horizontalen Bild-Position (Auswahl im Bereich 0 bis 100)

OSD V. Position Manuelle Einstellung der vertikalen Bild-Position (Auswahl im Bereich 0 bis 100)

OSD-Dauer Einstellung der Anzeige-Verweildauer des Menüs (Auswahl im Bereich 5 bis 60 Sekunden)

OSD-Transparenz Einstellung der Transparenz des OSDs (Auswahl im Bereich 0 bis 100) „0“ Höchste Transparenz; „100“ Keine Transparenz

Abschaltzeit Automatisches Abschalten des Monitors nach einer vordefinierten Zeitspanne. Sie haben folgende Auswahlmöglichkeiten: Aus / 15 / 30 / 45 / 30 Minuten

Rücklicht Einstellung der Hintergrundbeleuchtung. Sie haben folgende Auswahlmöglichkeiten: Gering, Mittel, Hoch

Zurücksetzen Wiederherstellen der Werkseinstellungen AV, HDMI, VGA16 Deutsch

10.3 Position / Größe

In diesem Menüpunkt können Sie Einstellungen für die Darstellungsgröße und Position vornehmen.

Menüpunkt Beschreibung Verfügbar in Modus H. Start Manuelle Einstellung der horizontalen Bild-Position AV H. Größe Manuelle Anpassung der horizontalen Bildgröße AV

Manuelle Einstellung der vertikalen Bild-Position AV

Manuelle Anpassung der vertikalen Bildgröße AV17 Deutsch

In diesem Menüpunkt können Sie Einstellungen für Bild-in-Bild Anzeige vornehmen.

Bild-in-Bild Mehrfachansicht

Menüpunkt Beschreibung Mehrfachansicht Aktivieren bzw. Deaktivieren der Bild-in-Bild Funktion Sie haben folgende Auswahlmöglichkeiten: Aus/ PIP/ POP Nebenfenster Auswahl des Eingangs für die Bild-in-Bild Funktion Größe Einstellung der Größe des Nebenfensters Sie haben folgende Auswahlmöglichkeiten: Klein/ Mittel/ Groß PIP Position Auswahl der Position des Nebenfensters. Sie haben folgende Auswahlmöglichkeiten: Oben L / Unten L / Unten R / Oben R Rahmenfarbe Auswahl des Rahmens für des Nebenfensters Sie haben folgende Auswahlmöglichkeiten: Schwarz / Blau Audioeingang Auswahl des Audioeingangs des Haupt- oder Nebenfensters Tauschen Vertauschen der eingestellten Haupt und Nebenfenster

Bitte beachten Sie: Es ist nicht möglich HDMI und VGA oder AV1 und AV2 gleichzeitig als Bild-in-Bild anzuzeigen.18 Deutsch

10.5 VGA Einstellungen

In diesem Menüpunkt stehen die Bildschirmeinstellungen für den VGA-Betrieb zur Verfügung.

VGA EINSTELLUNGEN H-Position

Menüpunkt Beschreibung Verfügbar in Modus H. Position Manuelle Einstellung der horizontalen Bild-Position (Auswahl im Bereich 0 bis 100) VGA

Manuelle Einstellung der vertikalen Bild-Position (Auswahl im Bereich 0 bis 100) VGA

Takt Vertikale Synchronisation (Auswahl im Bereich 0 bis 100) VGA Phase Horizontale Synchronisation (Auswahl im Bereich 0 bis 100) VGA19 Deutsch

In diesem Menüpunkt können Sie Einstellungen für die Audio-Ausgabe vornehmen. Um die Lautstärke des Monitors einzustellen, betätigen Sie im normalen Betrieb die + oder - Taste und stellen Sie mit diesen beiden Tasten den gewünschten Wert ein.

Menüpunkt Beschreibung Verfügbar in Modus Equalizer Klangeinstellungen 120 Hz (Auswahl im Bereich 0 bis 100) 500 Hz (Auswahl im Bereich 0 bis 100)

1.5 kHz (Auswahl im Bereich 0 bis 100)

5 KHz(Auswahl im Bereich 0 bis 100) 10 KHz (Auswahl im Bereich 0 bis 100)

Balance Einstellung der Balance zwischen dem rechten und linken Lautsprecher. (Auswahl im Bereich0 bis 100)

Audio Modus Auswahl zwischen verschiedenen voreingestellten Audio-Modi. Anhand dieser können Sie verschiedene spezielle Soundeffekte einstellen. Benutzer: Modus für das individuelle Einstellen der Audiausgabe Voreingestellte Modi für die Audioausgabe: Musik, Film, Standard

AVC Automatische Lautstärkeregelung Sie haben folgende Auswahlmöglichkeiten: AN / AUS

Surround Aktivierung / Deaktivierung des Surroundmodus Sie haben folgende Auswahlmöglichkeiten: AN / AUS AV, HDMI, VGA11. Wartung und Reinigung

Überprüfen Sie regelmäßig die technische Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

Reinigung Reinigen Sie das Produkt mit einem sauberen das

Wartung und Reinigung Wartung

Überprüfen Sie regelmäßig die technische Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

das Gerät sichtbare Beschädigungen aufweist,

das Gerät nicht mehr funktion

Bitte beachten Sie: Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals. Reinigung

Reinigen Sie das Produkt mit einem sauberen das Tuch leicht mit

Achten Sie darauf, dass keine Flüssigkeiten in Verwenden Sie keine chemischen Reiniger, und des Bildschirms angegriffen werden (Verfärbungen).

Achtung: Die EU Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht Durch das separate Sammeln und Recycling wer geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden. Wartung und Reinigung Überprüfen Sie regelmäßig die technische Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktion Bitte beachten Sie: Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals. Reinigen Sie das Produkt mit einem sauberen Tuch leicht mit lauwarmem Wasser Achten Sie darauf, dass keine Flüssigkeiten in Verwenden Sie keine chemischen Reiniger, und des Bildschirms angegriffen werden (Verfärbungen). Entsorgung

Achtung: Die EU Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht Durch das separate Sammeln und Recycling wer geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden. Wartung und Reinigung

Überprüfen Sie regelmäßig die technische Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktion iert

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals. Reinigen Sie das Produkt mit einem sauberen lauwarmem Wasser Achten Sie darauf, dass keine Flüssigkeiten in Verwenden Sie keine chemischen Reiniger, und des Bildschirms angegriffen werden (Verfärbungen). Achtung: Die EU

Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht Durch das separate Sammeln und Recycling wer geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist,

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals. Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren lauwarmem Wasser

angefeuchtet werden. Achten Sie darauf, dass keine Flüssigkeiten in Verwenden Sie keine chemischen Reiniger, und des Bildschirms angegriffen werden (Verfärbungen). Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse

des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht

EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling wer geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

Sicherheit des Produkts, z.B. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist,

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals. trockenen Tuch. Bei stärkeren angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des G und des Bildschirms angegriffen werden (Verfärbungen). Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling wer den die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

Sicherheit des Produkts, z.B. Beschädigung des Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals. trockenen Tuch. Bei stärkeren

das Gerät gelangen. dadurch könnte die Oberfläche des G und des Bildschirms angegriffen werden (Verfärbungen).

Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. den die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

Beschädigung des ist, so ist das Produkt außer Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

trockenen Tuch. Bei stärkeren

Verschmutzungen kann das Gerät gelangen.

dadurch könnte die Oberfläche des G Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. den die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen

Deutsch Beschädigung des ist, so ist das Produkt außer Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu Verschmutzungen kann dadurch könnte die Oberfläche des G ehäuses Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. den die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen Deutsch

ist, so ist das Produkt außer Verschmutzungen kann ehäuses Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen21 Deutsch

13. Technische Daten

Typennummer TVAC10012 Monitortyp LED LCD-Monitor Bildschirmdiagonale 17“ Auflösung 1280 (H) x 1024 (V) (SXGA) Pixelabstand 0,264 (H) x 0,264 (V) mm Bildformat 4:3 Videosystem PAL / NTSC Kammfilter 3D Signalerkennung Automatisch Kontrastverhältnis 1000:1 Helligkeit 250 cd/m

Farbstufen 16,7 Mio. Betrachtungswinkel horz. / vert. 170° (H) x 160° (V) Reaktionszeit 5 ms Frequenzbereich 30 - 80KHz (H) / 50 -75Hz (V) OSD-Menü Graphisches On-Screen-Display OSD-Sprachen Deutsch, Englisch, Französisch, Niederländisch, Dänisch, Polnisch, Spanisch, Italienisch Eingänge 1x VGA, 1x HDMI, 2x BNC, 1x S-Video 1x Audio (3,5 mm Klinke), 2x Cinch Audio Ausgänge 2x BNC Lautsprecher Integriert 2x 2,5 W, Stereo Gehäusematerial Kunststoff Displayoberfläche matt VESA 75 x 75 mm Spannungsversorgung 12 VDC Stromaufnahme Max. 3 A Betriebstemperatur 0 – 40°C Luftfeuchtigkeit Max. 70% (nicht kondensierend) Abmessungen(BxHxT) (ohne Standfuss) 372 x 310 x 50 mm Abmessungen (BxHxT) (mit Standfuss) 372 x 390 x 195 mm Gewicht 3,3 kgTVAC10012

13. Technische gegevens

Bestemt anvendelse ................................................ Fehler! Textmarke nicht definiert.

Leveringsomfang ..................................................... Fehler! Textmarke nicht definiert.

Egenskaber og funktioner ...................................... Fehler! Textmarke nicht definiert.

Overblik – typenummer ........................................... Fehler! Textmarke nicht definiert.

Knap beskrivelse ..................................................... Fehler! Textmarke nicht definiert.

Tilslutningsmuligheder for monitoren ................... Fehler! Textmarke nicht definiert.

Forbind monitoren med en pc eller optager via et HDMI-kabel. . Fehler! Textmarke nicht definiert.

Valg af indgangssignalet ........................................ Fehler! Textmarke nicht definiert.

10.5 VGA-indstillinger ................................................... Fehler! Textmarke nicht definiert.

Vækanskaffelse ....................................................... Fehler! Textmarke nicht definiert.

Impressum Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
