Type de produit	Interrupteur à clé sans fil pour centrale d'alarme Secvest
Marque	ABUS
Modèle	FUBE50061
Dimensions (H x L x P)	87 x 117 x 47 mm
Poids	546 g
Alimentation	Pile lithium AA 3,6 V (incluse) ou alimentation continue 12 V CC
Consommation veille	4 µA (pile) / 15 mA (12 V)
Consommation programmation	36 mA (pile) / 90 mA (12 V)
Consommation émission	33 mA (pile) / 90 mA (12 V)
Fréquence radio	868,6625 MHz
Puissance d'émission max	10 mW
Indice de protection	IP55 (boîtier protégé contre les intempéries)
Température de fonctionnement	-10 °C à +55 °C
Affichages	2 LED : rouge (activation) et verte (désactivation)
Signaux sonores	Sirène piézo intégrée (bips activables/désactivables)
Code d'accès	4 ou 6 chiffres (programmable)
Modes de fonctionnement	3 modes : 1 (élément de commande + module d'info), 2 (2WAY), 3 (avec code tournant)
Compatibilité	Secvest FU500X, FU800X, FUAA50XYZ (selon mode)
Cylindre	Demi-cylindre profilé Euro 10/30 ABUS C83
Sécurité	Code tournant (mode 3), contact anti-sabotage couvercle et cloison, anti-arrachement du cylindre
Installation	Montage en saillie, fixation murale avec chevilles et vis fournies
Entretien	Vérification annuelle des touches, nettoyage extérieur sans solvant, remplacement pile par installateur
Garantie	2 ans (hors piles)
Normes	RED 2014/53/UE, CEM 2014/30/UE, RoHS, DEEE, etc.

FOIRE AUX QUESTIONS - FUBE50061 ABUS

Comment installer l'interrupteur à clé sans fil FUBE50061 ?

Commencez par dévisser le couvercle, marquez et percez les trous de fixation, fixez le boîtier au mur. Insérez le demi-cylindre, connectez éventuellement l'alimentation 12 V (bornier), placez la pile, puis remontez la platine et le couvercle. Suivez les étapes de programmation détaillées dans le manuel.

Quels sont les modes de fonctionnement disponibles ?

L'interrupteur propose 3 modes : Mode 1 (fonctionne comme élément de commande FU5140 + module d'info), Mode 2 (élément de commande 2WAY FU8110), Mode 3 (élément de commande avec code tournant FUBE50001). Le mode 3 offre une sécurité renforcée.

Comment programmer le code utilisateur ?

Appuyez 3 fois sur la touche de programmation pour accéder au sous-menu code utilisateur. Maintenez enfoncée jusqu'à affichage d'un "1". Saisissez les 4 ou 6 chiffres (selon votre centrale) en appuyant sur la touche pour modifier chaque chiffre, puis validez en maintenant enfoncée.

Peut-on utiliser l'interrupteur avec une alimentation 12 V en plus de la pile ?

Oui, vous pouvez raccorder une alimentation 12 V continue au bornier à l'arrière. La pile est alors automatiquement déconnectée, mais sert de secours en cas de coupure. En fonctionnement 12 V, la consommation est plus élevée (90 mA en émission contre 33 mA sur pile).

Que faire si la LED ne s'allume pas lors de l'utilisation ?

En fonctionnement sur pile, si la LED ne clignote pas, vérifiez l'état de charge de la pile. Le seuil d'alarme pile faible est < 2,8 V. Remplacez-la par une pile lithium AA de 3,6 V (type FU2992). En mode 12 V, assurez-vous que l'alimentation est branchée et que la polarité est respectée.

Comment affecter les touches de l'interrupteur à la centrale Secvest ?

La touche gauche (activation) envoie le code "Touche 1", la droite (désactivation) envoie "Touche 4". Dans le menu Installateur de la centrale, allez dans "Autres composants > Élément de commande sans fil > Modifier", sélectionnez l'élément et assignez les fonctions souhaitées (tout activer, tout désactiver, sortie, etc.).

L'interrupteur est-il compatible avec les anciennes centrales Secvest ?

Oui, le mode 1 est compatible avec Secvest FU500X et Secvest 2WAY FU800X. Le mode 2 est compatible avec FU800X et FUAA50XYZ. Le mode 3 nécessite une Secvest FUAA50XYZ avec firmware ≥ v2.00.06. Les anciennes centrales sans code tournant peuvent utiliser les modes 1 ou 2.

Comment remplacer la pile et effectuer la maintenance ?

Mettez la centrale en mode Installateur pour éviter une alarme de sabotage. Ouvrez l'interrupteur, remplacez la pile par une neuve identique (3,6 V AA). Effectuez une vérification annuelle des touches en mode test de la centrale. Nettoyez l'extérieur avec un chiffon doux, sans solvant.

Que faire si l'interrupteur émet 8 bips après utilisation ?

Cela signifie qu'il n'a pas reçu de confirmation d'état de la centrale. Vérifiez que la centrale est allumée et à portée (868 MHz). Assurez-vous que la programmation de la centrale dans l'interrupteur (mode 1) ou l'affectation des touches est correcte.

L'interrupteur est-il adapté à une utilisation extérieure ?

Oui, il possède un indice de protection IP55 et un boîtier stable protégé contre les intempéries. Il est conçu pour un montage en saillie extérieur (portes d'entrée, garage). Veillez à bien positionner le joint d'étanchéité lors du remontage.

MODE D'EMPLOI FUBE50061 ABUS

Interrupteur à clé sans fil

Manuel d'installation et d'utilisation FR

Draadloze sleutelschakelaar

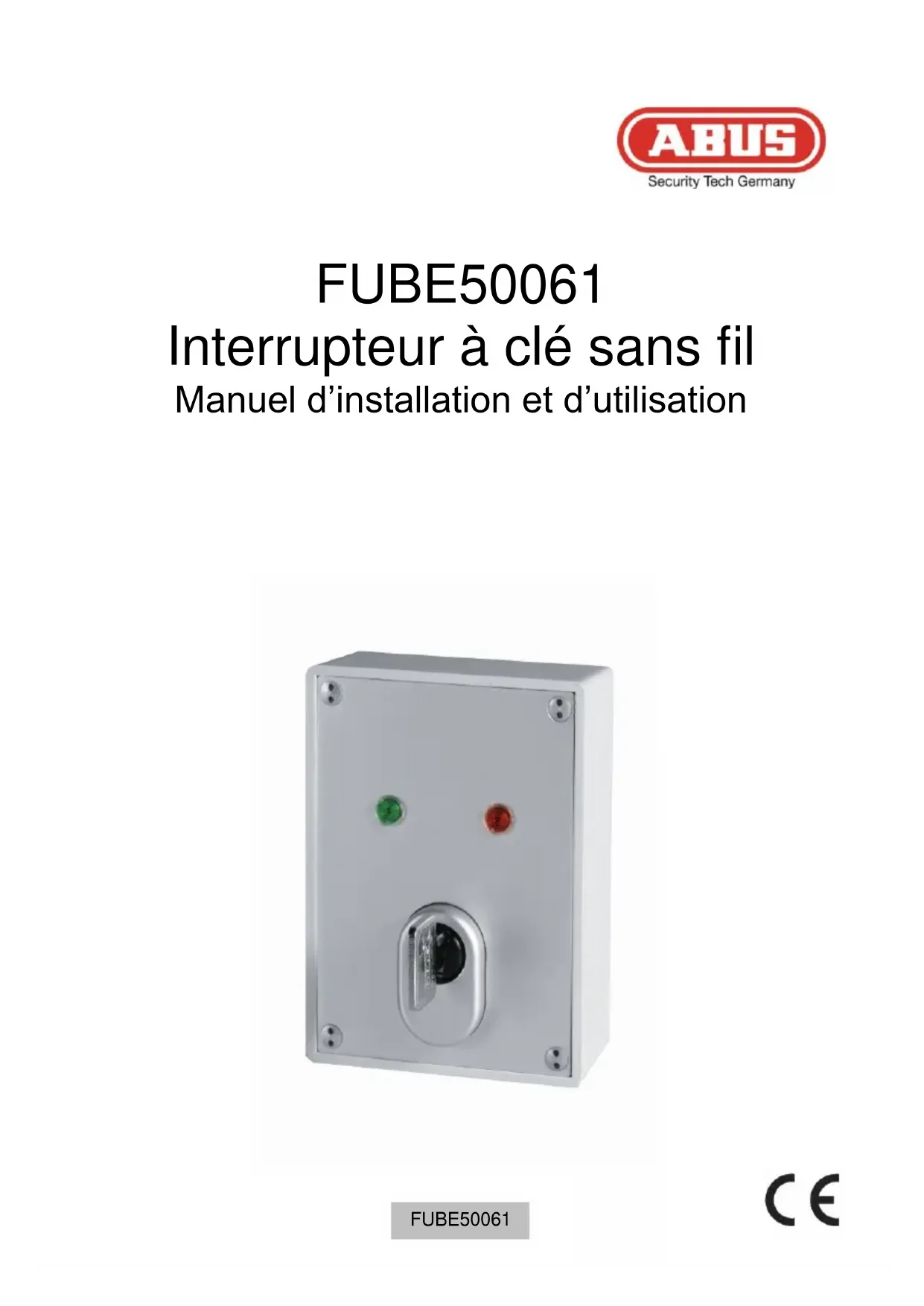

FUBE50061 Interrupteur à clé sans fil Manuel d'installation et d'utilisation

0. Avant-propos

Nous vous remercions d'avoircision cet interrupteur a clé sans fil apparent pour votre système d'alarme sans fil Secvest. Ce produit intégre les toutes dernières innovations techniques.

Lorsque vous utilisez ce produit, respectez les consignes du manuel afin de ne pas ALTERER la conformité du produit et sa sécurité de fonctionnement.

Nos solutions sans fil vous offrent une utilisation sûre et comfortable de votre système d'alarme Secvest. Chez ABUS, comport et sécurité sont étroitement liés. Et ce n'est qu'en vous sentant en sécurité que vous pourrez juste profiter du comport de nos solutions sans fil.

UN AGRÉABLE SENTIMENT DE SECURITÉ GRÂCE AU CODE TOURNANT

L'interrupteur à clé sans fil Secvest utilise la technologie sécurisée de code tournant. Pour une protection optimale contre la lecture et la subtilisation de code afin de barrer l'accès des personnes non autorisées.

Nous perfectionnons sans cette nos produits pour pouvoir vous offrir des solutions abouties et sécurisées conformes à l'etat actuel de la technique. Avec la nouvelle version logicielle de l'interrupteur à clé sans fil Secvest, nous avons mis au point un code tournant et optimisé les processus.

Remarque

L'interrupteur à clé sans fil fonctionne selon le principe du code tournant lorsque le mode de fonctionnement 3 est activé.

Le principe du code tournant est compatible avec tous les Secvest (FUAA50XYZ) intégrant le firmware le plus récent ( >=v2.00.06 ). Consultez ces instructions pour en savoir plus.

Vous pouvez en outre utiliser cet interrupteur à clé sans fil avec les systèmes Secvest plus ancients suivants :

FUAA50XYZ versions logicielles < = 2.00.00

FU800X

FU500X

Une compatibilité descendante est octroyée, sans le principe du code tournant toutefois. Pour ce faire, utilisez les autres fonctionnalités de sécurité mises à disposition par Secvest, comme le fait de ne pouvoir désactiver l'interrupteur à clé sans fil que lorsque la temporisation d'entrée s'écoule.

Leprésent manuel contient des remarques importantes sur la mise en service et l'utilisation du produit. Nous vous recommandons également de conserver ce manuel d'utilisateur afin de pouvoir le consulter à tout moment. Leprésent manuel fait partie intégrante de ce produit. Ne l'oubliez pas lors de la remise du produit à un tiers.

Liminde la responsabilité

Nous avons apporté le plus grand soin à la réduction duprésent manuel afin d'en assurer l'exactitude. Cependant, le réducteur et la société ABUS Security-Center GmbH & Co. KG déclinent toute responsabilité pour les évventuels sinistres et dommages résultat d'une installation et d'une'utilisation non conformes, d'une'utilisation non autorisée et du non-respect des consignes de sécurité et des mises en garde. Nous déclinons toute responsabilité en cas de dommages consécutifs. Le produit et ses composants ne peuvent faire l'objet d'aucune modification ou transformation. Le non-respect des générées remarques annule la garantie du produit.

Sous réserve de modifications du contenu du present document sans préavis.

© ABUS Security-Center GmbH & Co. KG, 04/2017

1. Utilisation conforme

Cet interrupteur à clé sans fil sert à activer/désactiver facilement votre centrale d'alarme sans fil Secvest. ÀpRES confirmation, il vous affiche l'état adopté par votre centrale.

Par ailleurs, l'interrupteur à clé sans fil vous permet également de contrôler une sortie de votre centrale d'alarme sans fil Secvest (FU500X, FU800X). Vous pouvez par exemple ouvrir et fermer des portes de garage ou des volets roulants.

Cet interrupteur à clé sans fil est affecté à un utilisateur configuré de votre Secvest par le biais du code utilisateur programme. Les autorisations de cet utilisateur déterminent qu'elle partition peut être activée.

Portes d'entrée, de garage et zones d'accès de tous types constituent les champs d'application principaux.

Utilisez l'appareil uniquement aux fins pour lesquelles il a ete construit et concu ! Toute autre utilisation est consideree comme non conforme !

2. Sommaire

0.AVANT-PROPOS 1
1. UTILISATION CONFORME 4
2.SOMMAIRE 5
3. CONSIGNES DE SECURITE 6
4. PRINCIPALES CHARACTERISTIQUES 8
5. ETENDUE DE LA LIVRAISON 8
6.DESCRIPTION ET RACCORDEMENTS 9
7. INSTALLATION 10

8.PROGRAMMATION 11

8.1. MODE DE FONCTIONNEMENT DE L'INTERRUPTEUR A CLE SANS FIL 14
8.2.ACTIVATION/DESACTIVATION DES SIGNAUX SONORES 16
8.3.CODE UTILISATEUR DE L'INTERRUPTEUR A CLE SANS FIL 16
8.4. TEMPS DE TRANSMISSION 17
8.5. PARTITION DE L'INTERRUPTEUR A CLE SANS FIL 18
8.6.PROGRAMMATION ET SUPPRESSION DE L'INTERRUPTEUR A CLE SANS FIL. 20

8.6.1. Programmaon de l'interrupteur à clé sans I dans la centrale d'alarme sans I Secvest et suppression 20
8.6.2. Aectaon de la Secvest à l'interrupteur à clé sans I et suppression21

8.7. AFFECTATION DES TOUCHES DE L'ELEMENT DE COMMANDE SANS FIL A LA CENTRALE D'ALARME SANS FIL 22

8.7.1.Mode de fonconnement 22
8.7.2.Mode defonconnement 23
8.7.3.Mode defonconnement 25

1. UTILISATION 26
2. MAINTENANCE ET ENTRETIEN 27
3. CHARACTERISTIQUES TECHNIQUES 28
   12.GARANTIE 29
4. ÉLIMINATION 29
5. DECLARATION DE CONFORMITE 30

3. Consignes de sécurité

Les symboles suivants sont utilisés dans la documentation ainsi que sur l'appareil :

Symbole	Mot-signal	Signification
!	Danger	Avertissement de risques de blessures ou de risques pour votre santé.
4	Danger	Avertissement relatif aux risques de blessure ou dangers pour votre santé du fait du courant électrique.
!	Important	Avertissement de sécurité relatif au risque d'endommager l'appareil/les accessoires.
i	Remarque	Informations importantes.

Danger

! Avertissements concernant les piles !

L'appareil est alimenté en courant contin par une pile lithium de 3,6 V. Pour prolonger la durée de vie de la pile et éviter tout incendie et tout préjudice corporel, veuillez respecter les consignes ci-après :

ne jetez pas la pile avec les ordures menagères ;
- la pile ne doit pas etre directement exposée a une source de chaleur, au rayonnement solaire, ou etre conservée dans un lieu très chaud ;
- la pile ne doit pas etre brulée;
- la pile ne doit pas entraîr en contact avec de l'eau ;
- la pile ne doit pas etre demontee, percee ni endommagee;
- les contacts des piles ne doivent pas etre court-circuités;
- tenez la pile hors de la portée des enfants en bas âge;
- la pile n'est pas rechargeable.

Important

Utilisation de codes utiliser

Veuillez respecter les consignes relatives à l'utilisation des données d'accès pour se connecter aux systèmes de sécurité. Vous les trouvez dans le manuel d'utilisateur, ainsi que dans les instructions d'installation du chapitre Consignes de sécurité de la Secvest FUAA50XYZ.

Important Installation et fonctionnement

Des travaux d'installation non conformes ou incorrents risquent d'être à l'origine d'erreurs d'interprétation des signaux, ce qui peut notamment entraîner de fausses alarmes. Les coûts eventuels des interventions de secours, comme celles des pompiers ou de la police, sont à la charge de l'exploitant de la centrale d'alarme.

Normalement, l'interrupteur à clé sans fil fonctionne avec une pile au lithium 3,6 V. Vous pouvez également raccorder l'interrupteur à clé sans fil à une alimentation en courant continu 12 V. Utilisez pour ce faire un bloc d'alimentation, un bloc d'alimentation encastrable ou un bloc d'alimentation haute puissance.

Tenez compte des remarques et des consignes du present manuel! Le non-respect de ce manuel entraîne la perte de la garantie du produit! Toute utilisation différente de cette décrite peut endommager ce produit. La partie électronique du produit ne doit être ni modifiée, ni transformée. La société ne saurait être tenue responsable des dommages consécutifs ou indirects!

Important Emballage

• Ne laissez pas les emballages ni les petites pieces à portée des enfants.

Risque d'asphyxie!

• Retirez tout le matériel d'emballage avant d'utiliser l'appareil.

4. Principales caractéristiques

• Activation et désactivation faciles de la centrale d'alarme sans fil Secvest
• Fréquence de sécurité 868 MHz FM
  Pour un montage en saillie
• Deux LED couleur intégrées (rouge/vert) pour l'affichage des actions et du statut
• Pile incluse
• Convient également à un fonctionnement 12 V
• Prévu pour demi-cylindre 10/30
• Intégration également possible dans les installations de fermeture
• Sécurité elevée grâce au dispositif anti-arrachement du cylindre
• Protection anti-sabotage grâce au contact de couvercle et antiarrachement
  Boitier stable protégé contre les intempéries, indice de protection : IP55

5. Étendue de la livraison

• Commutateur à clé sans fil avec plaque de recouvrement
  1 joint rond (integre au boitier)
• 4 vis spéciales pour le boîtier, clé coudée incluse
• 4 chevilles pour murs 6mm , vis 3× 35mm incluses
  Demi-cylindre profilé Euro 10/30 ABUS C83 (ME1050)
• Rosace anti-arrachement du cylindre ABUS
• Pile de type AA 3,6 V (FU2992)
• Manuel multilingue

6. Description et raccordements

Fig. 1 Boitier sans platine

Fig. 2 Boîtier ouvert avec platine

1 Percée pour fixation murale
2 Passe-câbles
3 Support pour platine
4 Vis de fixation pour platine
5 Demi-cylindre
6 Vis emboutie
7 Emplacement de pile
8 Bornier pour raccordement 12 V (arrière de la platine)
9 Contact anti-sabotage de la cloison (arrière de la platine)
10 Contact anti-sabotage du couvercle
11 Touche gauche
12 Touche droite
13 LED verte gauche
14 LED rouge droite
15 Touche de programmation
16 Affichage LED 7 segments

7. Installation

1. Dévissez les vis du couvercle à l'aide de la clé coudée fournie et enlevez le couvercle du boîtier.
2. Retirez les deux vis de fixation (4) situées à gauche et à droit, au niveau de la piece noire moulée.
3. Retirez delicatement la platine avec la piece moulée orientée vers le haut.
4. Utilisez l'arrête du boîtier de l'interrupteur à clé sans fil comme gabarit et marquez les trou s à percer (1). Percez ensuite les trou s de support.
5. Uniquement en cas d'alimentation continue 12V : faites passer le cable de raccordement dans l'ouverture prévue à cet effet (2).
6. Fixez le boitier au mur.
7. Montage du demi-cylindre (5): insérez pour ce faire une clé dans le demi-cylindre (5) et tournez le panneton à l'aide de la clé, de manière à pouvoir enforcer le demi-cylindre (5) dans le support. Fixezmentant le demi-cylindre (5) à l'aide de la vis emboute (6). Vérifiez ensuite si les deux boutons peuvent être activés avec le panneton.
8. Uniquement en cas d'alimentation continue 12 V : raccordez le cable au bornier (8) en respectant la polarité. Le bornier est marqué en conséquence. Veillez à ce qu'aucun fil non utilisé du cable n'entre en contact avec la platine en des endroits isolés.
9. Remettez la platine en place et veillez à ce que les reissorts du contact anti-sabotage de la cloison (9) soient correctement positionnés. Revissez ensuite les deux vis de fixation (4) à gauche et à droite, au niveau de la pierce noire moulée.
10. Placez la pile fournie dans l'emplacement de la pile (7) en respectant la polarité. En cas d'alimentation continue 12 V, vous n'avez pas besoin de pile pour faire fonctionner l'interrupteur à clé sans fil. La pile est automatiquement coupée pour étabir une alimentation électrique 12 V. Vous pouvez toute fois utiliser la pile comme batterie de secours car l'interrupteur à clé sans fil passse immédiatement et automatiquement à un fonctionnement sur piles en cas de défaillance de l'alimentation électrique 12 V.
11. Suivez ensuite le chapitre 8. Si vous ne souhaitez pas activer les 4 partitions et ne pouze pas travailler avec le code administrateur « 1234 », programmez l'interrupteur à clé sans fil conformément aux chapîtres 8.5. et 8.3. Programmez l'interrupteur à clé sans fil dans votre centrale d'alarme sans fil Secvest conformément au chapitre 8.6. En mode de fonctionnement 1, programmez également la centrale d'alarme sans fil Secvest dans l'interrupteur à clé sans fil. Respectez également les chapîtres 8.2., 8.4. et 8.7.

12. Placez les pièces du dispositif anti-arrachement du cylindre sur le cylindre.

13. Veiliez à ce que les ressorts du commutateur anti-sabotage du couvercle (10) soient bien positionnés et à ce que le joint d'étanchéité soit place proprement dans la rainure du boîtier. Replacez maintenant le couvercle du boîtier et serrez les vis du couvercle.

14. Suívez ensuite le chapitre 9.

8. Programmation

En cas d'actionnement, l'interrupteur à clé sans fil envoie un code utilisateur à votre Secvest. En même temps, l'interrupteur à clé sans fil envoie les numérios de partition en mode de fonctionnement 1 et 3. ÀpRES activation/désactivation de votre centrale d'alarme sans fil, votre Secvest communique de son côte l'état qu'elle a adopté à l'interrupteur à clé sans fil. Cet état s'affiche alors au niveau de l'interrupteur à clé sans fil.

Veuillez proceder comme suit pour que l'interrupteur a clé sans fil puisse assurer ces fonctions :

• Programmez le mode de fonctionnement
• Programmez la signalisation sonore
• Programmez le code utiliser
• Programmez le temps de transmission
• Programmez la partition (pour le mode de fonctionnement 1 et 3)
• Programmez l'interrupteur à clé sans fil dans votre Secvest
• Programmez la Secvest dans l'interrupteur à clé sans fil (uniquement pour le mode de fonctionnement 1)

Actionnez la touche de programmation (15) pour acceder au menu de programmation. Le menu de programmation est composé de 6 sous-menus :

1. Mode de fonctionnement Choisissez ici entre les options suivantes

Fonctionnement en tant qu'élement de commande sans fil (FU5140) et module d'information sans fil (FU8200, FUMO50030)
2 Fonctionnement en tant qu'élément de commande sans fil 2WAY (FU8110)
8 Fonctionnement en tant qu'élément de commande sans fil (FUBE50001 avec code tournant), configuration par défaut Voir chapitre 8.1.

1. Bips sonores Yous pouvez activer/désactiver ici les signaux sonores au niveau de l'interrupteur à clé sans fil Voir chapitre 8.2.
2. Userocode Vous pouvez configurer ici le code utiliser Voir chapitre 8.3.
3. Heure Vous pouvez modifier ici le temps de transmission de l'interrupteur à clé sans fil Voir chapitre 8.4.
4. Partition Vous pouvez définir ici les partitions attribuées à l'interrupteur à clé sans fil, et pour lesquelles il existe une autorisation de l'utilisateur En mode de fonctionnement 1 et 3 Voir chapitre 8.5.
5. Mode programmation
   Vous pouvez programmermer ici votre centrale d'alarme sans fil dans l'interrupteur à clé sans fil. Cela vous permet d'afficher l'état activé/désactivé de votre centrale d'alarme sans fil
   Uniquement en mode de fonctionnement 1
   Voir chapitre 8.6.2.

Actionnez plusieurs fois la touche de programmation (15) pour acceder au sous-menu souhaité.

Dans tous les niveaux de menu, si vous n'actionnez pas la touche de programmation (15), le menu de programmation est quitté après environ 2 s.

Pour activer les sous-menus respectifs – ou le mode Programmation – maintenez la touche de programmation (15) enforcée. L'affichage d'un confirme cette action.

Remarque

État à la livraison de l'interrupteur à clé sans fil :

Le code utiliser « 1234 » estprogrammé
- Les 4 partitions sont sélectionnées
- Les signaux sonores sont activés
- Un temps de transmission de 10 s estprogrammé

8.1. Mode de fonctionnement de l'interrupteur à clé sans fil

Actionnez la touche de programmation (15) une fois pour acceder à ce sous-menu. Un apparait à l'écran. Maintenez la touche enforcée jusqu'à ce que le apparaisse à l'écran.

Après environ 1 s, la programmation actuelle s'affiche (par ex.). Vous ne pouvez modifier ce chiffre qu'en appuyant plusieurs fois sur la touche. Le mode de fonctionnement est activé lorsqu'un s'affiche.

Fonctionnement en tant qu'élément de commande sans fil (FU5140) et module d'information sans fil (FU8200, FUMO50030).

Un indique le mode de fonctionnement : fonctionnement en tant qu'élément de commande sans fil 2WAY (FU8110)

Un 3 indique le mode de fonctionnement : fonctionnement en tant qu'elément de commande sans fil (FUBE50001 avec code tournant)

Lorsque vous atteignez la valeur souhaiée, vous pouvez la conserver en maintainant la touche enfoncée jusqu'à ce que apparaisse à l'écran.

Remarque

Mode de fonctionnement

Fonctionnement en tant qu'élément de commande sans fil (FU5140) et module d'information sans fil (FU8200, FUMO50030).

Compatible avec Secvest versions FU500X et Secvest 2WAY FU800X.

Mode de fonctionnement 2

Fonctionnement en tant qu'élément de commande sans fil 2WAY (FU8110).

Compatible avec Secvest 2WAY FU800X et Secvest FUAA50XYZ.

Mode de fonctionnement 3

Fonctionnement en tant qu'élément de commande sans fil (FUBE50001 avec code tournant).

Compatible avec Secvest FUA50XYZ version

logicielle > = V2.00.06.

8.2. Activation/Désactivation des signaux sonores

Actionnez la touche de programmation (15) deux fois pour acceder à ce sous-menu. Un apparaît à l'écran. Maintenez la touche enforcée jusqu'à ce que le apparaissé à l'écran.

Lors de la programmation du code utiliser, l'activation ou la désaction des signaux sonores est indiquée par l'affichage de et la programmation actuelle s'affiche après environ 1 s (par ex.). Vous ne pouvez modifier ce chiffre qu'en appuyant plusieurs fois sur la touche. Les signaux sonores sont actifs lorsqu'un est affché. Un indicate la désaction des signaux sonores au niveau de l'interrupteur à clé sans fil. Lorsque vous atteignez la valeur souhaïée, vous pouvez la conserver en maintainant la touche enforcée jusqu'à ce que apparaissé à l'écran.

8.3. Code utiliser de l'interrupteur à clé sans fil

Un 8 affiche à l'écran si vous actionnez la touche de programmation (15) trois fois. Maintenez la touche enfoncée jusqu'à ce que le apparaisse à l'écran. Lors de la programmation du code utilisateur, le premier chiffre est indiqué par l'affichage de et la programmation actuelle s'affiche après environ 1 s (par ex.). Vous ne pouvez modifier ce chiffre qu'en appuyant sur la touche. Chacun des 4 ou 6 chiffres du code utilisateur peut prendre une valeur de 0 à 9 (0 123456789 et 6e chiffres peuvent également prendre la valeur.

Lorsque vousatteignez la valeur souhaitatione, vous pouze la conserver en maintenant la touche enfoncée jusqu'à ce que apparaisse à l'écran. Si vous relâchez la touche, le 2^e chiffre est indiqué par et vous pouze effectuer le processus à nouveau.

Le 3^e chiffre est indiqué par 3e4 e chiffre par 5 e chiffre par 6 et le 6^e chiffre par

Procedez ainsi pour programmer les 6 chiffres du code utilisateur.

Remarque

Seule la Secvest FUAA50XYZ prend en charge un code utilisateur à 6 chiffres. Si vous utilisez un code utilisateur à 4 chiffres, programmez un pour les 5^e et 6^e chiffres.

Si vous ne l'avez pas déjà fait, configurez un nouvel utiliser au niveau de votre Secvest. Vous trouvrez l'aide correspondante dans le manuel d'utilisation de votre Secvest.

Veuillez respecter les consignes relatives à l'utilisation des données d'accès pour se connecter aux systèmes de sécurité. Vous les trouvez dans le manuel d'utilisateur, ainsi que dans les instructions d'installation du chapitre Consignes de sécurité de la Secvest FUAA50XYZ.

8.4. Temps de transmission

Ce menu vous permet deCHOISIR librement le temps de transmission de l'interrupteur a cle sans fil.

Remarque

Un temps de transmission minime a des répercussions positives sur la durée de vie de la batterie de l'appareil.

Un s'affiche à l'écran si vous actionnez la touche de programmation (15) quatre fois. Maintenez la touche enforcée jusqu'à ce que le apparaisse à l'écran.

Après environ 1 s, la programmation actuelle s'affiche (par ex.).Vous ne pouvez modifier cette programmation qu'en appuyant sur la touche de programmation (15). Les valeurs réglables sont :

0183496

Lorsque you atteignez la valeur souhaitation, maintenez la touche enfoncée jusqu'à ce que apparaisse à l'écran. La programmation est ainsi reprise.

Valeurs programmables :

Valeur programmable	Temps de transmission
0	5 s
1	10 s
2	20 s
3	30 s
4	45 s
5	60 s
6	120 s

Remarque

La configuration par défaut de la centrale pour le salarié de temporisation de sortie est de 10 secondes. Si le salarié de temporisation de sortie de la centrale a eté modifié, vous doivent également adapter ce minutage dans l'interrupteur à clé sans fil.

Voues pouvez consulter le délambda de temporisation de sortie de la centrale en mode Installateur, dans le menu « Partitions »

Pour le mode de sortie « Immediat » de la Secvest, le temps de transmission de l'interrupteur à clé sans fil est de 5 s.

8.5. Partition de l'interrupteur à clé sans fil

Pour acceder à ce sous-menu, actionnez la touche de programmation (15) cinq fois. Un apparait à l'écran. Maintenez la touche enfoncée jusqu'à ce que le Apparaisse à l'écran.

Lors de la programmation de la première partie, la définition est indiquée par l'affichage de et la programmation actuelle s'affiche après environ 1 s (par ex.). Vous ne pouvez modifier ce chiffre qu'en appuyant sur la

touche. Une partition est selectionnée lorsqu'un s'affiche. Un 0 indique une partition non selectionnée.

Lorsque vousatteignez la valeur souhaitatione, vous pouze la conserver en
maintenant la touche enfoncée jusqu'à ce que apparaisse à l'écran. En
relâchant la touche, la 2^e partition est indiquee par et vous pouze
effectuer le processus à nouveau.

La 3^e partition est indiquée par 3a 4 e partition par 8. Procedez ainsi pour programmer les 4 partitions.

Remarque

Définissez bien la partition, pour laquelle l'utilisateur/le code utilisé dispose d'une autorisation, sur Sélectionnée().

Vous trouvrez l'affection des partitions à leur utiliser respectif dans le menu utilisé de votre centrale d'alarme sans fil Secvest, dans le sousmenu :

Utilisateur Modifier un utilisateur Partition

Remarque

Si vous souhaitez activer plusieurs partitions, veillez à leur affecter les mêmes types et délays de temporisation lors de la programmation de votre centrale d'alarme sans fil Secvest.

Nous vous conseillons de n'utiliser qu'une seule partition afin que le message d'etat de la centrale soit sans équivoque.

8.6. Programmation et suppression de l'interrupteur à clé sans fil

L'interrupteur à clé sans fil se programme comme un élément de commande sans fil classique dans la centrale d'alarme sans fil.

Uniquement pour le mode de fonctionnement 1

Vous doivent en outre effectuer les étapes de commande de programmation d'une centrale d'alarme sans fil dans un module d'information.

8.6.1. Programmation de l'interrupteur à clé sans fil dans la centrale d'alarme sans fil Secvest et suppression

1. Dans le mode Installateur,CHOISSEZ le menu « (Autres) composants Elementary de commande sans fil Ajouter/Supprimer un element de commande sans fil »,puis selectionnez un element de commande sans fil.Envoyez le signal d'assignation depuis l'interrupteur a clé sans fil vers la centrale d'alarme sans fil en actionnant plusieurs fois un interrupteur anti-sabotage.

2. Une fois le signal d'assignation reçu par la centrale d'alarme sans fil, celle-ci émet un double signal sonore et le symbole affiche derrière l'élement de commande sans fil.

3. Quittez à nouveau ce menu.

Remarque

Pour supprimer l'interrupteur à clé sans fil,CHOISSEZ le menu « (Autres) composants Élement de commande sans fil Ajouter/supprimer un élément de commande sans fil » dans le mode Installateur. Sélectionnez l'élement de commande sans fil correspondant et supprimez-le en suivant ce qui est affché à l'écran.

8.6.2. Affectation de la Secvest à l'interrupteur à clé sans fil et suppression

Uniquement pour le mode de fonctionnement 1

1. Définissez l'interrupteur à clé sans fil en mode Programmation.
2. Actionnez la touche de programmation (15) six fois. Un apparait à l'écran. Maintenez la touche enfoncée jusqu'à ce que le apparaisse à l'écran.
3. Une fois la touche relachée, un s'affiche brievement à l'écran,
4. indiquant que le mode Programmation est activé. Vous ne pouvez programmermer une nouvelle Secvest que dans les 4 minutes qui suivent.
5. Dans le mode Installateur, Sélectionnez le menu « (Autres) composants → Module d'information → Programme un module d'information (ajouter centrale) ». Envoyez le signal d'assignation depuis la centrale d'alarme sans fil vers l'interrupteur à clé sans fil.
6. Une fois le signal d'assignation reçu par l'interrupteur à clé sans fil, celui-ci émet un double signal sonore.
7. Confirmez le succès du processus de programmation à la centrale d'alarme sans fil Secvest.

Remarque

Lorsque vousprogrammez une nouvelle centrale d'alarme sans fil Secvest dans l'interrupteur à clé sans fil, les données programmées aparavant dans la centrale d'alarme sans fil sont automatiquement suprimées.

8.7. Affectation des touches de l'objet de commandes sans fil à la centrale d'alarme sans fil

8.7.1. Mode de fonctionnement

La touche gauche (11) de l'interrupteur à clé sans fil sert à l'activation et envoie toujours le code « Touche 1 ». Cette touche correspond à la touche 1 du mode Installateur de la Secvest « Autres composants → Élement de commande sans fil → Modifier un élément de commande sans fil »

La touche droite (12) de l'interrupteur à clé sans fil sert à la désactivation et envoie toujours le code « Touche 4 ». Cette touche correspond à la touche 4 du mode Installateur de la Secvest « Autres composants → Élement de commande sans fil → Modifier un élément de commande sans fil »

Par défaut, les touches d'un élément de commande sans fil de la centrale d'alarme sans fil Secvest FU500X (versions logicielles 2.xx.yy et 3.xx.yy) sont affectées comme suit (configuration par défaut):

Touche 1 : Tout activer

Touche 4 : Tout désactiver

Pour activer et désactiver la centrale d'alarme sans fil Secvest FU500x (versions logicielles 2.xx.yy et 3.xx.yy), vous n'avez pas besoin d'apporter des modifications dans ce menu de la centrale d'alarme sans fil.

Remarque

Si vous souhaitez activer une partition en interne ou activer des sorties avec l'interrupteur à clé sans fil,CHOISSEZ «Autres composants Élement de commande sans fil Modifier un élément de commande sans fil » dans le mode Installateur de la centrale d'alarme sans fil, puis sélectionnez l'élement de commande sans fil correspondant. Vous pouvez maintainant réaffecteter les touches 1 et 4. Les options suivantes sont disponibles:

À partir de la version logicielle 2.xx.yy :

• Tout activer
• Activer Partiellement
• Tout désactiver
  Sortie z (activée ou désactivée)

À partir de la version logicielle 3.xx.yy :

• Tout activer
• Activer Partiellement
• Tout désactiver
  Sortie z (activée, désactivée, commutation ou impulsion)

Les codes de touches envoyés par l'interrupteur à clé sans fil ne sont pas programmables librement.

Poursuivez maintainant l'installation du chapitre 7 avec le point 12.

8.7.2. Mode de fonctionnement

La touche gauche (11) de l'interrupteur à clé sans fil sert à l'activation et envoie toujours le code « Touche 1 ». Cette touche correspond à la touche 1 (touche A) du mode Installateur de la Secvest « (Autres) composants → Élement de commande sans fil → Modifier un élément de commande sans fil »

La touche droite (12) de l'interrupteur à clé sans fil sert à la désactivation et envoie toujours le code « Touche 4 ». Cette touche correspond à la touche 4 (touche D) du mode Installateur de la Secvest « (Autres) composants → Élement de commande sans fil → Modifier un élément de commande sans fil ».

Les centrales d'alarme sans fil Secvest 2WAY FU800X et Secvest FUAA50XYZ possèdent une autre configuration par défaut pour la fonction des touches d'un élément de commande sans fil. La fonction des touches est adaptée à la désignation des touches de l'élement de commande (FU8110).

Par défaut, les touches d'un élément de commande sans fil de la centrale d'alarme sans fil Secvest 2WAY FU800X (version logicielle 5.xx.yy) et

Secvest FUAA50XYZ sont affectées comme suit (configuration par défaut):

Touche 1 : tout activer

Touche 4 : non utilisé

Remarque

Pour utiliser cet interrupteur à clé sans fil avec la Secvest 2WAY FU800x (version logicielle 5.xx.yy) ou la Secvest FUAA50XYZ, vous devez modifier la programmation de la touche 4 par « Tout désactiver ».

Remarque

Si vous souhaitez activer une partition en interne ou activer des sorties avec l'interrupteur à clé sans fil,CHOISISSEZ « (Autres) composants Élement de commande sans fil Modifier un élément de commande sans fil » dans le mode Installateur de la centrale d'alarme sans fil, puis sélectionnez l'élement de commande sans fil correspondant. Vous pouvez maintainant réaffecteter les touches 1 et 4. Les options suivantes sont disponibles :

• Tout activer
• Activer Partiellement
• Tout désactiver
  Sortie z (activée, désactivée, commutation ou impulsion)

Les codes de touches envoyés par l'interrupteur à clé sans fil ne sont pas programmables librement.

Poursuivez maintainant l'installation du chapitre 7 avec le point 12.

8.7.3. Mode de fonctionnement 3

La touche gauche (11) de l'interrupteur à clé sans fil sert à l'activation et envoie toujours le code « Touche A »

La touche droite (12) de l'interrupteur à clé sans fil sert à la désactivation et envoie toujours le code « Touche B »

Remarque

Dans le mode Installateur de la Secvest « Composants → Élement de commande sans fil → Modifier un élément de commande sans fil », le paramètre au niveau de la touche C n'a aucune incidence sur la fonctionnalité de l'interrupteur à clé sans fil en mode de fonctionnement 3.

Les codes de touches envoyés par l'interrupteur à clé sans fil ne sont pas programmables librement.

Poursuivez maintenant l'installation du chapitre 7 avec le point 12.

9. Utilisation

Activation

Tournez la clé vers la croite jusqu'à la butée pour activer votre centrale d'alarme sans fil Secvest. Le panneton actionne alors la touche gauche (11).

La LED rouge droite (14) clignote brièvement, indiquant que l'interrupteur à clé sans fil a envoyé l'information à la centrale et que l'autonomie de la pile est suffisante. Si la LED ne s'éCLAIRE pas en cas de fonctionnement sur pile, vérifie l'état de charge de la pile installée.

Une fois la temporisation de sortie écoulée, la centrale d'alarme sans fil s'active et informe l'interrupteur à clé sans fil de son état activé.

L'interrupteur à clé sans fil signale ceci en faisant s'allumer la LED rouge droite (14) pendant environ 6 s. L'interrupteur à clé sans fil émet deux bips.

Désactivation

Tournez la clé vers la gauche jusqu'à la butée pour désactiver votre centrale d'alarme sans fil Secvest. Le panneton actionne alors la touche droite (12).

La LED verte gauche (13) clignote brièvement, indiquant que l'interrupteur à clé sans fil a envoyé l'information à la centrale et que l'autonomie de la pile est suffisante. Si la LED ne s'éclaire pas en cas de fonctionnement sur pile, vérifie l'état de charge de la pile installée.

La centrale d'alarme sans fil est maintainant désactivée et informé l'interrupteur à clé sans fil sur son état désactivé. L'interrupteur à clé sans fil signale ceci en faisant s'allumer la LED verte gauche (13) pendant environ 6 s. L'interrupteur à clé sans fil émet un bip.

Remarque

L'interrupteur à clé sans fil émet huit bips lorsqu'il n'a pu receivevoir aucune information d'etat de la part de la centrale d'alarme sans fil.

10. Maintenance et entretien

Mettez vous centrale d'alarme sans fil Secvest en mode Installateur. Vous pouvez maintainant ouvrir l'interrupteur à clé sans fil sans qu'une alarme de sabotage ne soit déclenchée. Remplacez la pile par une autre du même type.

En cas de fonctionnement avec une alimentation électrique externe, veuillez replacer les batteries avant la date limite de consommation.

Lorsque les piles doivent être changées, la centrale d'alarme affiche le message d'erreur « ECSF == Pile faible ». Les piles doivent alors être changées par l'installateur.

En outre, il faut proceder à la vérification annuelle des touches internes, ainsi qu'au nettoyage de l'interrupteur à clé.

Avec FUA50XYZ

Avant de démarrer la vérification des touches internes, assurez-vous que le système est à l'arrêt. En mode Installateur, sélectionnez « Test → Éléments de commande sans fil → Élement de commande sans fil 01-08 »

Sélectionnez l'élement de commande sans fil souhaié. L'écran affiche maintainant « Appuyez sur une touche pour démarrer le test ». Tournez la clé vers la droite (activation) ou la gauche (déactivation).

L'écran affiche désormais le code utiliserprogramme et la touche interne actionnée, par ex. « 1234A » ou « 1234B »

Nettoyez la face extérieure du boîtier. N'utilisez pas de solvants ou de produits de nettoyage.

11. Caractéristiques techniques

Alimentation électrique	3,6 V CC (pile au lithium AA, FU2992) ou 12 V CC
Message d'erreur « Pile faible »	< 2,8 V (seuil « Pile faible »)
Dimensions	87 x 117 x 47 mm (H x L x P)
Indice de protection	IP55
Poids	546 g
Température de fonctionnement	- 10 °C à + 55 °C
Fréquence, sans fil	868,6625 MHz
Puisance, sans fil	max. 10 mW
Affichages	2 LED d' état, rouge et verte
Signaux	Sirène piezo intégrée
Code d'accès	à 4 ou 6 caractères
Directives européennes	RED : 2014/53/UE, CEM : 2014/30/UE, RoHS : 2011/65/UE DEEE : 2012/19/UE, ErP : 2009/125/CE, Basse tension : 2014/35/UE, Sécurité générale : 2001/95/EG

Consommation de courant	Fonctionnement sur piles	Fonctionnement avec 12 V CC
Veille	4 μA	15 mA
Programmation	36 mA	90 mA
Émission	33 mA	90 mA

Le fabricant se reserve le droit d'apporter des modifications techniques sans préavis.

12. Garantie

• Le plus grand soin est apporté à la conception et à la fabrication des produits ABUS en conformité avec les normes en viqueur.
• La garantie couvre uniquement les vices résultat de defaults matériels ou de fabrication présents au moment de la vente. En présence d'un defaulted matériel ou de fabrication avéré, le produit est réparé ou remplace à la dépréciation du donneur de garantie.
• La garantie se termine, dans de tels cas, à expiration de la durée d'origine de la garantie de 2 ans. Toute revendication dépassant ce cadre est expressément exclue.
• Les piles jointes à la livraison sont exclues de la garantie.
• ABUS décline toute responsabilité pour les vices et dommages resultant d'effets extérieurs (p. ex. avaries de transport,emploi de la force, manipulation incorrecte), d'une utilisation inappropriée, de l'usure normale ou de la non-observation des générées instructions.
• En cas de recours à la garantie, il convient de joindre au produit concerné l'original de la preuve d'achat mentionnant la date d'achat et une brève description du defaulted.
• Si vous deviez constater un début déjàprésent à l'achat sur le produit, nous vous prions de vous adresser directement à votre revendeur au cours des deux premières années.

13. Élimination

Éliminez l'appareil conformément à la directive UE relative aux apparêils électriques et électroniques usages 2012/19/UE - DEEE (déchets d'équipements électriques et électroniques). En cas de doute, veuillez vous adresser aux autorités communales compétentes en matière d'élimination. Vous receivez les informations sur les points de reprise de vos derniers produits p. ex. auprès de l'administration communale ou municipale locale, des entreprises locales d'élimination des déchets ou auprès de votre revendeur.

14. Déclaration de conformité

La société ABUS Security-Center GmbH & Co. KG déclare par la presente que l'appareil sans fil référence FUBE50061 est conforme aux exigences de la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante: wwwabus.com Recherche d'articles FUBE50061/Downloads.

La déclaration de conformité peut également être demandée à l'adresse suivante :
