MODE D'EMPLOI Caldorad digital OLIMPIA SPLENDID

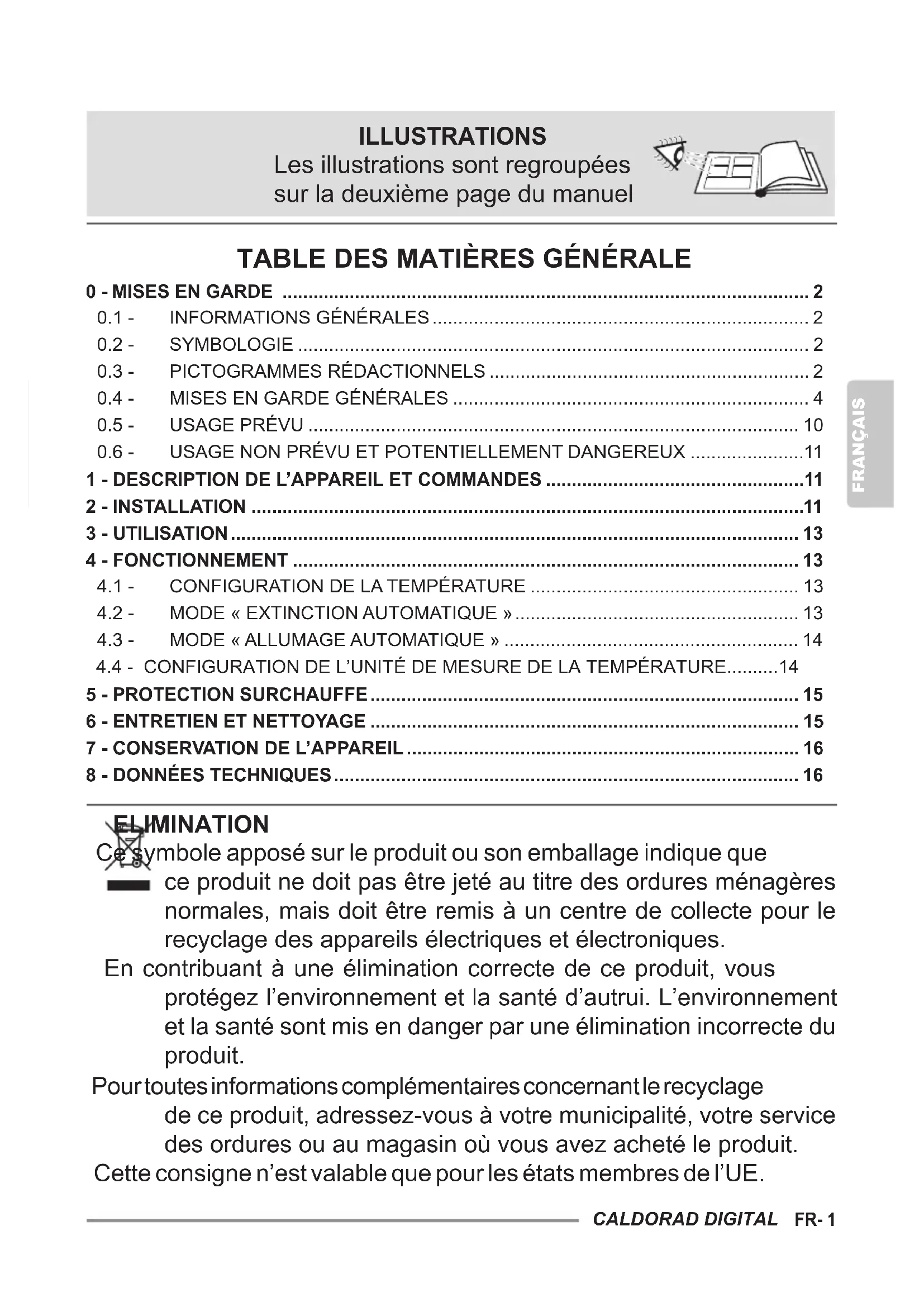

ILLUSTRATIONS Les illustrations sont regroupées sur la deuxième page du manuel ELIMINATION Ce symbole apposé sur le produit ou son emballage indique que ce produit ne doit pas être jeté au titre des ordures ménagères normales, mais doit être remis à un centre de collecte pour le recyclage des appareils électriques et électroniques. En contribuant à une élimination correcte de ce produit, vous protégez l’environnement et la santé d’autrui. L’environnement et la santé sont mis en danger par une élimination incorrecte du produit. Pour toutes informations complémentaires concernant le recyclage de ce produit, adressez-vous à votre municipalité, votre service des ordures ou au magasin où vous avez acheté le produit. Cette consigne n’est valable que pour les états membres de l’UE.FRANÇAIS FR- 2

0.1 - Informations générales

Tout d’abord, nous tenons à vous remercier pour avoir décidé d’accorder votre préférence à un appareil de notre production.

Les pictogrammes reportés au chapitre suivant permettent de fournir rapidement et de manière univoque les informations nécessaires pour une utilisation correcte de la machine dans des conditions de sécurité.

0.3 - Pictogrammes rédactionnels

Service Indique des situations où il faut informer le SERVICE interne de la société: SERVICE APRES-VENTE CLIENTS. Index Les paragraphes précédés par ce symbole contiennent des informations et des prescriptions très importantes, notamment pour ce qui concerne la sécurité. Le non-respect peut comporter: - danger pour la sécurité des opérateurs. - perte de la garantie du contrat. - dégagement de la responsabilité du fabricant. Main levée Indique les actions qu’il ne faut absolument pas accomplir. DANGER Il indique que l’appareil utilise un réfrigérant inammable. Si le liquide réfrigérant fuit et qu’il est exposé à une source d’ignition externe, un incendie risque de survenir.CALDORAD DIGITAL FRANÇAIS FR- 3

TENSION ÉLECTRIQUE DANGEREUSE

Signale au personnel concerné que l’opération décrite présente, si elle n’est pas effectuée conformément aux normes de sécurité, le risque de provoquer une décharge électrique.

Il signale au personnel concerné que l’opération décrite présente, si elle n’est pas effectuée conformément aux normes de sécurité, le risque de subir des lésions physiques.

Il indique au personnel concerné que l’opération décrite présente, si elle n’est pas effectuée conformément aux normes de sécurité, le risque de subir des brûlures par contact avec des composants à haute température.

Il indique au personnel concerné qu’il est interdit de couvrir l’appareiland’enéviterlasurchauffe. ATTENTION

• Il indique que ce document doit être lu attentivement avant d’installer et / ou d’utiliser l’appareil.

• Indique que le personnel préposé à la réparation doit gérer l’appareil conformément à la notice d’installation. ATTENTION

• Il signale la possibilité d’avoir des informations supplémentaires sur les manuels joints.

• Il indique que des informations sont disponibles dans la notice d’utilisation ou dans la notice d’installation.

ATTENTION Indique que le personnel préposé à la réparation doit gérer l’appareil conformément à la notice d’installation.FRANÇAIS FR- 4

1. Document réservé aux termes de la loi avec interdiction de

reproduction ou de transmission à tiers sans l’autorisation expresse de la société OLIMPIA SPLENDID. Les appareils peuvent subir des mises à jour et par conséquent présenter des éléments di󰀨érents de ceux qui sont représentés, sans que cela constitue pour autant un préjudice pour les textes contenus dans ce manuel.

2. Lire attentivement le présent manuel avant de procéder à

toute opération (installation, entretien, utilisation) et suivre scrupuleusement ce qui est décrit dans chacun des chapitres.

3. Conserver soigneusement le présent livret pour toute

consultation ultérieure.

4. Après avoir retiré l’emballage, s’assurer que l’appareil est en

parfait état. Les éléments de l’emballage ne doivent pas être laissés à portée des enfants pour qui ils représentent des sources potentielles de danger.

6. Le fabricant se réserve le droit d’apporter à tout moment

des modications à ces modèles, tout en conservant les caractéristiques essentielles décrites dans le présent manuel.

7. Avant de brancher l’appareil, s’assurer que les données de la

plaque signalétique sont conformes à celles du réseau électrique. Raccorder l’appareil à une alimentation monophasée en CA à la tension indiquée sur la plaque signalétique située sur l’appareil. LORSQUE VOUS UTILISEZ DES APPAREILS ÉLECTRIQUES, IL EST TOUJOURS NÉCESSAIRE DE SUIVRE SCRUPULEUSEMENT LES CONSIGNES DE SÉCURITÉ FONDAMENTALES AFIN DE RÉDUIRE LES RISQUES D’INCENDIE ET D’ÉLECTROCHOCS ET ACCIDENTS A PERSONNES, Y COMPRIS CE QUI SUIT :CALDORAD DIGITAL FRANÇAIS FR- 5

8. Installer l’appareil selon les instructions du constructeur.

Une mauvaise installation peut entraîner des dommages aux personnes, animaux et choses, au sujet desquels le constructeur décline toute responsabilité.

9. Utiliser l’appareil sur une surface horizontale et stable ou le

xer au mur, selon les cas.

10. Pendant l’utilisation de l’appareil, dérouler toujours le câble.

11. L’appareil est équipé d'un câble d'alimentation avec che

(connexion de type Y). Si le câble d’alimentation est endommagé, il doit être remplacé par le constructeur ou par son service ’assistance technique ou, de toute façon, par une personne ayant des qualications similaires, de façon à prévenir tout risque.

12. L’installer en veillant à ce que les interrupteurs et autres

commandes ne soient pas accessibles par les personnes utilisant la baignoire ou la douche.

13. Ne pas utiliser de rallonges à moins de faire preuve de la

prudence nécessaire.

14. Tenir l’appareil à une distance d’au moins 1 m de n’importe

quel objet, tissus ou matériau inammable (g. 1).

15. Ne pas placer l’appareil près de sources de chaleur.

16. Ne pas utiliser l’appareil pour sécher des vêtements.

17. Veiller à ce qu’il n’entre pas d’objets étrangers dans les

ouvertures de ventilation ou d’évacuation, car il existe un risque d’électrocution, d’incendie ou de détérioration de l’appareil.

18. Eviter que le câble touche les surfaces chaudes pendant le

19. Ne pas dérouler le câble sous des tapis, couvertures et

carpettes. Placer le câble dans des zones sans passage de façon à éviter des trébuchements.

20. Ne pas enrouler ou entortiller le câble autour de l’appareil car

cela pourrait a󰀨aiblir ou détériorer l’isolation.FRANÇAIS FR- 6

21. Ne pas ranger l’appareil tant qu’il est encore chaud.

22. Ne pas utiliser l’appareil à l’extérieur ou sur des surfaces

mouillées. Eviter de renverser des liquides sur l’appareil.

23. L’appareil ne doit pas être utilisé dans des pièces où la surface

du sol est inférieure à 5 m

24. L’appareil est conçu pour une utilisation au sol. Ne pas

installer au plafond.

25. Ne pas actionner l’appareil à proximité de rideaux car ils

pourraient être aspirés par les prises d’air (g. 3).

26. Il est défendu de jeter dans la nature ou de laisser à la portée

des enfants le matériau d’emballage car il peut être une source potentielle de danger.

27. L’utilisation de l’appareil par des enfants et des personnes

handicapées non assistées est interdite.

28. L’appareil peut être utilisé par des enfants d’au moins 8 ans et

par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dépourvues de l’expérience ou des connaissances nécessaires, à condition que ce soit sous surveillance ou qu’elles aient reçu des instructions relatives à l’utilisation sûre de l’appareil et à la compréhension des angers qui y ont liés.

29. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage

et la maintenance destinés à être e󰀨ectués par l’utilisateur ne doivent pas être e󰀨ectués par des enfants sans surveillance.

30. Tenir les enfants de moins de 3 ans loin de l’appareil, sauf

s’ils font l’objet d’une surveillance continue.

31. Les enfants âgés de 3 à 8 ans doivent seulement être autorisés

à allumer et éteindre l’appareil, à condition que ce dernier soit placé ou installé dans sa position normale de fonctionnement et qu’ils soient surveillés ou reçoivent de instructions sur l’utilisation sûre de l’appareil et en comprennent les dangers.CALDORAD DIGITAL FRANÇAIS FR- 7

32. Les enfants âgés de 3 à 8 ans ne doivent pas être autorisés

à brancher, régler ou nettoyer l’appareil ni à en e󰀨ectuer l’entretien à la charge de l’utilisateur.

33. Il est conseillé de ne pas utiliser le poêle à proximité immédiate

d’une baignoire, d’une douche ou d’une piscine.

34. ATTENTION - Certaines parties de cet appareil peuvent devenir

très chaudes et provoquer des brûlures. Il faut faire très attention en présence d’enfants et de personnes vulnérables.

35. ATTENTION : Pour éviter la surchau󰀨e, ne pas couvrir

36. Pour une utilisation correcte du l’appareil IL NE FAUT

PAS: a. Le placer immédiatement sous une prise de courant xe. b. Tirer le câble d’alimentation ou l’appareil pour débrancher la che de la prise de courant. c. Le laisser exposé à des agents atmosphériques (pluie, soleil etc.). d. Le laisser inutilement branché. e. Le toucher avec les mains mouillées ou humides.

37. Utiliser l’appareil uniquement dans le respect des

instructions fournies dans le présent manuel. Le constructeur déconseille toute autre utilisation car cela pourrait provoquer électrocutions, incendies ou dommages corporels.

38. La cause la plus commune de surchau󰀨e est le dépôt

de poussière dans l’appareil. Enlever régulièrement ces accumulations en débranchant l’appareil du secteur et en aspirant au niveau des orices de ventilation et des grilles.

39. Ne pas utiliser de détergents abrasifs sur l’appareil. Nettoyer

au moyen d’un chi󰀨on humide (ou mouillé) rincé dans de l’eau savonneuse chaude. Débrancher toujours l’appareil avant de procéder au nettoyage.FRANÇAIS FR- 8

40. Ne pas brancher l’appareil au secteur tant qu’il n’est pas

complètement assemblé et réglé.

41. Eteindre et utiliser les poignées où elles sont prévues pour

e󰀨ectuer les déplacements.

42. Ne pas immerger l’appareil dans de l’eau ou autres liquides.

Des courts-circuits ou des incendies peuvent survenir.

21. Ne pas faire fonctionner l’appareil dans une zone fermée

comme à l’intérieur d’une armoire car il pourrait provoquer un incendie.

22. En cas d’incompatibilité entre la prise et la che de l’appareil,

faire remplacer la prise par une autre de type approprié par du personnel professionnellement qualié, qui devra s’assurer que la section des câbles de la prise est appropriée à la puissance absorbée par l’appareil. En général, l’utilisation d’adaptateurs et/ou de rallonges est déconseillée; si leur utilisation devait être indispensable, ils devraient être conformes aux normes de sécurité en vigueur et leur capacité (A) ne doit pas être inférieure à la capacité maximum de l’appareil.

45. Ne pas utiliser l’appareil en cas de panne ou de

dysfonctionnement, si le câble ou la che est endommagé ou si l’appareil est tombé ou endommagé de quelque façon que ce soit. Éteindre l’appareil, débrancher la che de la prise de courant et la faire vérier par du personnel qualié.

46. Le démontage, la réparation ou la reconversion par une

personne non autorisée pourrait comporter des dommages graves et entraîner l’annulation de la garantie du fabricant.

47. Ne pas démonter ni modier abusivement l’appareil.

48. Réparer l’appareil tout seul est extrêmement dangereux.

49. Ne pas utiliser cet appareil dans de petites pièces occupées

par des personnes qui ne sont pas en mesure de laisser la pièce de manière autonome, à moins d’une supervision constante.CALDORAD DIGITAL FRANÇAIS FR- 9

50. Ne pas débrancher l’appareil du secteur avant d’avoir éteint

51. Après avoir enlevé l’emballage, s’assurer que l’appareil est

en bon état sans détériorations visibles pouvant avoir été causées par le transport. En cas de doute, ne pas utiliser l’appareil et s’adresser aux centres d’assistance technique agréés.

52. Débrancher toujours l’appareil du secteur quand il est laissé

53. Si vous décidiez de ne plus utiliser un appareil de ce type, il est

recommandé de le mettre hors d’usage en coupant le câble d’alimentation, après avoir dé-branché la che de la prise de courant. Il est en outre recommander de rendre ino󰀨ensives les éléments de l’appareil susceptibles de constituer un danger, notamment pour les enfants, qui pourraient se servir de l’appareil hors d’usage pour jouer.

54. Lors de la première utilisation et après une longue période

d'inactivité de l'appareil, il est possible de constater un léger bruit ou une petite odeur. Il s’agit d’un phénomène normal qui disparaît après quelques minutes de fonctionnement.

55. L’appareil est doté d’une quantité donnée d’huile spéciale.

56. En cas de fuites d’huile, les réparations nécessitant l’ouverture

du récipient de l’huile doivent être e󰀨ectuées uniquement par e producteur ou par une personne mandatée par ce dernier.

57. Au terme de la durée de vie de l’appareil, respecter les

dispositions en matière d’élimination de l’huile.FRANÇAIS FR- 10

58. L’appareil doit être utilisé exclusivement comme radiateur

électrique, dans le seul but d’améliorer le confort de l’espace dans lequel il se trouve.

59. Cet appareil est conçu pour un usage domestique unique-

ment et non pour un usage commercial ou industriel.

60. Un usage impropre de l’appareil avec d’éventuels dommages

causés aux personnes, biens ou animaux déchargent OLIMPIA SPLENDID de toute responsabilité.

0.6 - USAGE NON PRÉVU ET POTENTIELLEMENT DANGEREUX

61. Ne pas utiliser l'appareil dans des espaces avec utilisation

ou stockage d'essence, de peintures ou autres liquides inammables.

62. Ne pas utiliser l’appareil aussitôt après la pulvérisation de

l’insecticide à gaz ou en présence d’encens qui brûlent, de vapeurs chimiques ou de résidus huileux.

N’utilisez ce produit que conformément aux spé- cications indiquées dans cette notice. Toute utili- sation autre que celle spéciée risque d’entraîner de graves lésions.

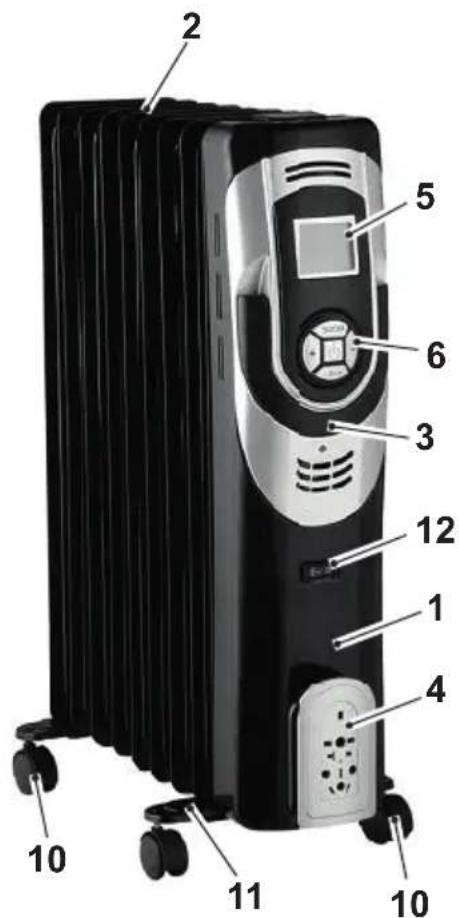

6. Pupitre de commande

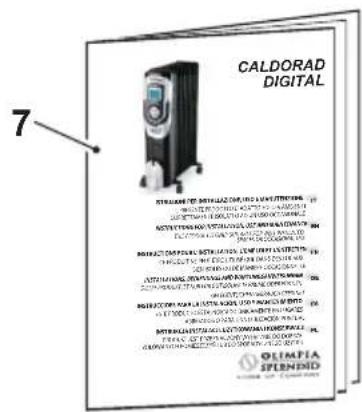

7. Livret d’utilisation et d’entretien

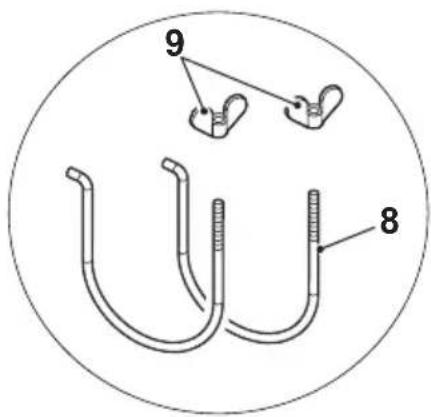

8. Support en «U» (2 pièces)

9. Écrou papillon (2 pièces)

10. Roulette (4 pièces)

11. Support de roues (2 pièces)

Après avoir retiré l’emballage, s’assurer que l’appareil est en parfait état; en cas dedoute,nepasl’utiliserets’adresseraupersonnelqualié.

Retourner l’appareil.FRANÇAIS FR- 12 Placez l’appareil sur une surface plane et stable, en vous assu- rant qu’il ne puisse pas être endommagé ou tomber. Protégez la surface d’appui.

Positionner les supports (11) entre les ailettes rayonnantes (2) les plus à l’extérieurdel’appareil(1)(g.6).

Bloquerlessupports(11)envissantlesécrouspapillons(9)(g.8). Ne pas trop serrer les écrous papillons (9).

• Ne pas utiliser l’appareil sans avoir préalablement monté les supports et les roues.

• Utiliser l’appareil en position verticale uniquement (prise « 3 » en haut). Toute autre position pourrait générer un risque.

• Dérouler entièrement la câble d’alimentation électrique.

• Placer l’appareil dans un environnement approprié, sur une surface stable et de niveau.

• S’assurerquelesrideauxouautresobjetsnegênentpasleuxd’air(g.3).

• Laisser au moins 1 m d’espace libre sur les côtés, ainsi que derrière et au- dessusdel’appareil(g.1).

S’assurer de l’absence de tout élément inammable ou sensible à la chaleur à moins d’un mètre de l’appareil.

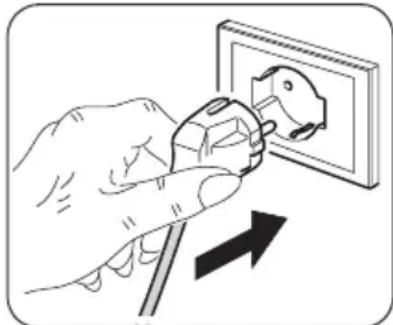

• Brancherlachedanslaprisedecourant.

• Appuyez sur l’interrupteur « ON / OFF » (12) (g.2).

• S’assurer que les caractéristiques de l’alimentation secteur correspondent à celles gurant sur la plaque signalétique de l’appareil.

• Placer le câble dans des zones sans passage de façon à éviter des trébuchements.CALDORAD DIGITAL FRANÇAIS FR- 13

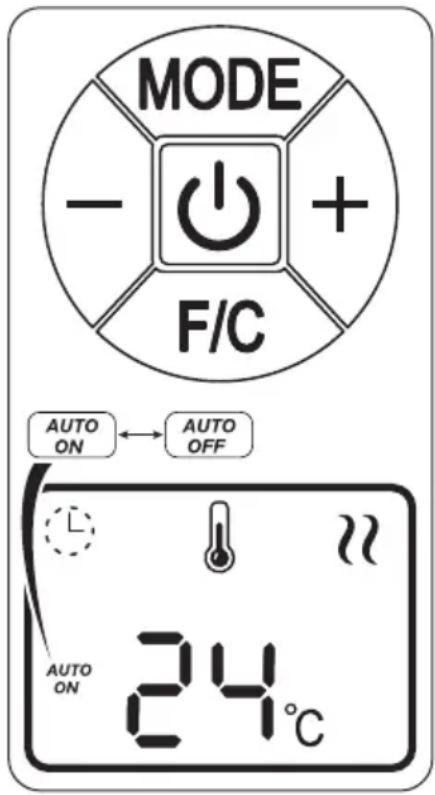

En appuyant sur le bouton de démarrage « », positionné sur le panneau de commandes(6),le«fonctionnementcontinu»s’activeetl’afchagevisualisele symbole « »:

• Si l’on appuie sur le bouton « » une fois, l’appareil démarre à la puissance maximale ( ).

• Si l’on appuie sur le bouton « » une seconde fois, l’appareil démarre à la puissance minimale ( ).

• Si l’on appuie sur le bouton « » une troisième fois, l’appareil s’éteint. Pour éteindre complètement l’appareil, appuyer sur l’interrupteur ON / OFF (12).

• Après avoir appuyé sur le bouton « » pour allumer l’appareil, il est possible de sélectionner certaines fonctions :

• Appuyer sur le bouton « MODE » et attendre jusqu’à ce que le symbole de la température clignotesurl’afchage. - Appuyer sur les touches « + » ou « - » pour sélectionner la température désirée. - Quand le symbole de la température cesse de clignoter, la valeur est réglée. L’écranafcheralatempératureambiante.

• À ce stade, l’appareil redémarrera automatiquement lorsque la température ambiantedescendraen-dessousdelalimitedénie(lesymboledelatempérature cesse de clignoter) et s’éteindra une fois que la température ambiante aura atteintlavaleurdénie(lesymboledelatempératurecommenceàclignoter).

4.2 - MODE « EXTINCTION AUTOMATIQUE »

• Lafonctionestconguréepouréteindreautomatiquementl’appareilaprèsune période de temps (1-24 heures) désirée.FRANÇAIS FR- 14

• Il est conseillé de sélectionner la température désirée avant de congurer la fonction. - Appuyer sur le bouton « MODE » et attendre jusqu’à ce que les symboles « AUTO OFF » et « »clignotentsurl’afchage. - Appuyer sur les touches « + » ou « - » pour sélectionner le temps de retard désiré. - Quand le symbole « » cesse de clignoter , la valeur est réglée.

• L’appareils’éteindraaprèsavoiratteintl’horaired’extinctionconguré.

• Pour désactiver cette fonction appuyer sur la touche « MODE » et attendre jusqu’àcequel’afchagevisualiselesymbole« » :

4.3 - MODE « ALLUMAGE AUTOMATIQUE »

• Lafonctionestconguréepourallumerautomatiquementl’appareilaprèsune période de temps (1-24 heures) désirée.

• Il est conseillé de sélectionner la température désirée avant de congurer la fonction. - Appuyer sur le bouton « MODE » et attendre jusqu’à ce que les symboles « AUTO OFF » et « »clignotentsurl’afchage. - Appuyer sur les touches « + » ou « - » pour sélectionner le temps de retard désiré. - Quand le symbole « » cesse de clignoter , la valeur est réglée..

• L’appareils’allumeraaprèsavoiratteintl’horaired’allumageconguré.

• Pour désactiver cette fonction appuyer sur la touche « MODE » et attendre jusqu’àcequel’afchagevisualiselesymbole« » : Quand le fonctionnement continu « » est activé les modes « Extinction et allumage automatiques » et « Conguration température » sont désactivés.

• Appuyer sur le bouton « F/C » pour sélectionner l’unité de mesure de la température : - Celsius (°C) - Fahrenheit (F)CALDORAD DIGITALFRANÇAISFR- 15

Ce produit est protégé par une protection contre la surchauffe qui éteint l’appareil automatiquement en cas de forte surchauffe. Dans ce cas: - débrancherlachedelapriseélectrique; - attendre environ 10 minutes pour le laisser refroidir; - contrôler les dommages éventuels de l’appareil, le câble d’alimentation et la che. S’il n’y a pas de dommages: - rebrancherlachedanslapriseélectrique; - rallumer l’appareil. Si l’appareil reste encore éteint, contacter le service d’assistance.

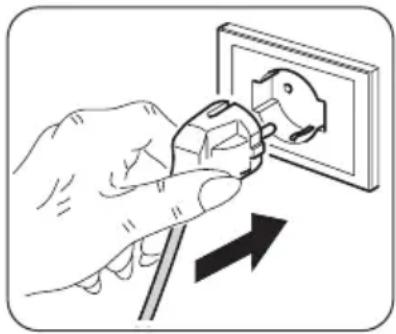

Avant d’e󰀨ectuer toute opération de nettoyage ou d’entretien sur l’appareil, débrancher la che de la prise de courant et attendre que le ventilateur se soit arrêté.

• Utiliser un chiffon sec pour nettoyer l’appareil.

• Si l’appareil est très sale, utiliser un chiffon imbibé d’eau tiède (max 50°C) et un détergent doux pour nettoyer les parties externes. Puis sécher avec un chiffon sec.

• Utiliser une brosse ou un aspirateur pour éliminer la poussière des ailettes rayonnantes (2).

• S’assurer que l’appareil est complètement sec avant de rebrancher la che à la prise de courant.

• N’utilisez pas de chi󰀨on traité chimiquement ou antistatique pour nettoyer l’appareil.

• N’utilisez pas d’essence, de solvant, de pâte à polir ou de solvants similaires. Ces produits peuvent entraîner la rupture ou la déformation de la surface en plastique.FUTURA X - 1 Dato

• Ne pas utiliser d’huiles, de produits chimiques ou de produits abrasifs pour nettoyer l’appareil.

• Ne pas laver ni immerger l’appareil dans l’eau.

En cas de dysfonctionnement de l’appareil, ne pas essayer de le démonter, mais contacter le revendeur ou le service d’assistance technique.

7 - CONSERVATION DE L’APPAREIL

• Si l’appareil ne doit pas être utilisé pendant une période particulièrement longue ou si des travaux susceptibles de provoquer beaucoup de poussière sont prévus, il est recommandé de ranger l’appareil de la manière suivante :

• Éteindre l’appareil et débrancher la che de la prise de courant.

• Enrouler le câble d’alimentation (6) sur le support (4).

• Ranger dans un lieu frais et sec à l’abri de l’humidité.

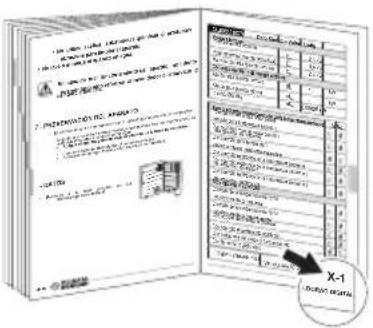

X - 3 Caractéristique Symbole Valeur Unité Puissance thermique Puissance thermique nominale

nom 1,5/2,0 kW Puissance thermique minimale (indicative)

max,c 1,5/2,0 kW Consommation d’électricité auxiliaire À la puissance thermique nominale

max - kW À la puissance thermique minimale

0,0015 kW Type de contrôle de la puissance thermique/de la température de la pièce Oui Non Contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce Contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce Contrôle de la température de la pièce avec thermostat mécanique Contrôle électronique de la température de la pièce Contrôle électronique de la température de la pièce et programmateur journalier Contrôle électronique de la température de la pièce et programmateur hebdomadaire Autres options de contrôle Contrôle de la température de la pièce, avec détecteur de présence Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte Option contrôle à distance Contrôle adaptatif de l’activation Imitation de la durée d’activation Capteur à globe noir info@olimpiasplendid.it Olimpia Splendid SpA Via Industriale 1/3, 25060 Cellatica, Brescia, Italy
