MANUAL DE USUARIO Caldorad digital OLIMPIA SPLENDID

INSTRUCCIOES PARA LA INSTALACIÓN, USO Y MANTENIMIENTO

ES

ESTE PRODUCTO ESTÁ INDICADO ÚNICAMENTE EN LUGARES

ABRIGADOS O PARA UNA UTILIZACIÓN PUNTUAL

INSTRUKCJA INSTALACJI, UŻYTKOWANIA I KONSERWACJI

PL

PRODUKT JEST PRZEZNACZONY WYŁĄCZNIE DO DOBRZE

IZOLOWANYCH POMIESZCZEŃ LUB DO SPORADYCZNEGO UŻYTKU

Las ilustraciones se agrupan en la segunda página del manual

ÍNDICE GENERAL

0 - ADVERTENCIAS 2

0.1 - INFORMACIONES GENERALES 2
0.2 - SIMBOLOGÍA....2
0.3 - PICTOGRAMAS INFORMATIVOS....2
0.4 - ADVERTENCIAS GENERALES 4
0.5 - USO PREVISTO 10
0.6 - USO NO PREVISTO Y POTENCIALMENTE PELIGROSO....11

1 - DESCRIPCIÓN DEL APARATO Y MANDOS....11

2 - INSTALACIÓN ....11

3 - USO 13

4.1 - CONFIGURACIÓN TEMPERATURA.... 13
4.2 - MODO "APAGADO AUTOMÁTICO" 13
4.3 - MODO "ARRANQUE AUTOMÁTICO" 14
4.4 - CONFIGURACIÓN UNIDAD DE MEDIDA TEMPERATURA 14

5 - PROTECCIÓN CONTRA EL RECALENTAMIENTO....15

6 - MANTENIMIENTO Y LIMPIEZA.... 15

7 - PRESERVACIÓN DEL APARATO.... 16

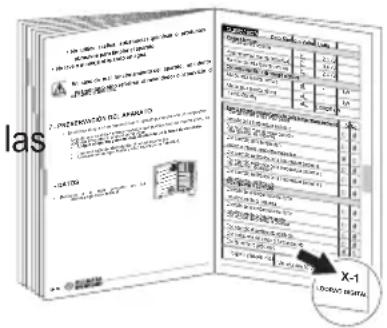

8 - DATOS 16

DESGUACE

símbolo sobre el producto o su embalaje, indica que el mismo no puede ser tratado como residuo doméstico habitual, sino debe ser entregado en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos.

Con su contribución para el desguace correcto de este producto, protegerá el medio ambiente y la salud de sus prójimos. Con un desguace erróneo, se pone en riesgo el medio ambiente y la salud.

Otras informaciones sobre el reciclado de este producto las obtendrá de su ayuntamiento, recogida de basura o en el comercio donde haya adquirido el producto. Esta norma es válida únicamente para los estados miembros de la UE.

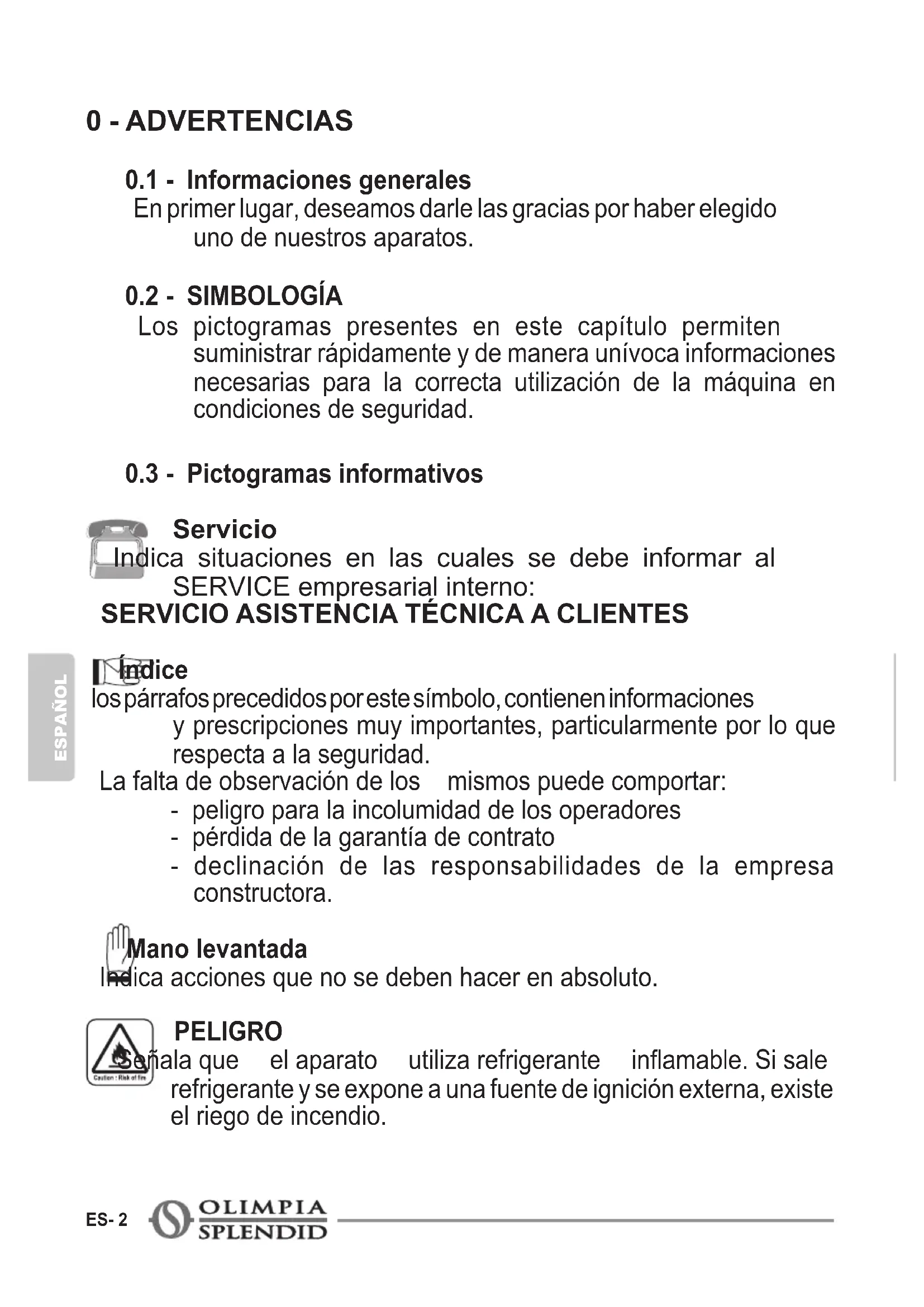

0 - ADVERTENCIAS

0.1 - Informaciones generales

En primer lugar, deseamos darle las gracias por haber elegido uno de nuestros aparatos.

0.2 - SIMBOLOGÍA

Los pictogramas presentes en este capítulo permiten suministrar rápidamente y de manera unívoca informaciones necesarias para la correcta utilización de la máquina en condiciones de seguridad.

0.3 - Pictogramas informativos

Servicio

Indica situaciones en las cuales se debe informar al SERVICE empresarial interno:

SERVICIO ASISTÊNCIA TÉCNICA A CLIENTES

Índice

los párrafos precedidos por este símbolo, contienen informaciones y prescripciones muy importantes, particularmente por lo que respecta a la seguridad.

La falta de observación de los mismos puede comportar:

• peligro para la incolumidad de los operadores
• pérdida de la garantía de contrato
• declinación de las responsabilidades de la empresa constructora.

Mano levantada

Indica acciones que no se deben hacer en absoluto.

PELIGRO

nala que el aparato utiliza refrigerante inflamable. Si sale refrigerante y se expone a una fuente de ignición externa, existe el riego de incendio.

TENSIÓN ELÉCTRICA PELIGROSA

ala al personal interesado que la operación descrita presenta, si no es realizada respetando las normativas de seguridad, el riesgo de sufrir un shock eléctrico.

PELIGRO GENÉRICO

la al personal implicado que, si la operación descrita no se realiza respetando las normas de seguridad, existe el riesgo de sufrir daños físicos.

PELIGRO DE FUERTE CALOR

ala al personal implicado que, si la operación descrita no se realiza respetando las normas de seguridad, existe el riesgo de sufrir quemaduras a causa del contacto con componentes a temperatura elevada.

NO CUBRIR

lala al personal implicado que está prohibido cubrir el aparato para evitar que se recaliente.

ATENCIÓN

eñala que este documento se tiene que leer con atención antes de instalar y/o utilizar el aparato.

- Indica que el personal de asistencia debe manejar el aparato ateniéndose al manual de instalación.

ATENCIÓN

señala que puede haber información adicional en manuales adjuntos.

- Indica que se encuentra disponible información en el manual de uso o en el manual de instalación.

ICIÓN

ca que el personal de asistencia debe manejar el aparato ateniéndose al manual de instalación.

0.4 - ADVERTENCIAS GENERALES

CUANDO SE UTILIZAN APARATOS ELÉCTRICOS, PARA REDUCIRELRIESGODEINCENDIO, DEDESCARGASELÉCTRICAS Y DE PROVOCAR DAÑOS A PERSONAS, ES NECESARIO TOMAR SIEMPRELASMEDIDASDESEGURIDADADECUADASYTENEREN CUENTA LOS SIGUIENTES CONSEJOS:

Documento reservado según la ley con prohibición de reproducción o transmisión a terceros sin la expresa autorización de la empresa OLIMPIA SPLENDID.

Los aparatos pueden ser actualizadas y por lo tanto presentar detalles distintos respecto a aquellos representados, sin constituir por ello, perjuicio para los textos contenidos en el presente manual.

_ Leer atentamente el presente manual antes de realizar cualquier tipo de operación (instalación, mantenimiento, uso) y abstenerse escrupulosamente a todo lo que se encuentra en cada uno de los capítulos.

onserven con cuidado este manual para consultas posteriores.

1. Una vez quitado el embalaje, verifiquen que el aparato esté íntegro, los elementos del embalaje no deben dejarse al alcance de los niños ya que son potenciales fuentes de peligro.

2. LA EMPRESA CONSTRUCTORA NO ASUME NINGUNA RESPONSABILIDAD POR DAÑOS EN PERSONAS O COSAS QUE DERIVEN DE LA FALTA DE OBSERVACIÓN DE LAS NORMAS CONTENIDAS EN EL PRESENTE MANUAL.

3. La empresa constructora se reserva el derecho de aportar modificaciones en cualquier momento en los propios modelos, manteniendo, sin embargo, las características esenciales descritas en el presente manual.

Antes de instalar el aparato, comprobar que la alimentación eléctrica de la red corresponde a la indicada en la tarjeta de características técnicas.

Conectar el aparato a una alimentación monofásica en CA al voltaje indicado en la placa de datos en el aparato.

1. Después instalarlo según la instrucciones del fabricante. Una instalación errónea puede causar daos a personas, animales o cosas, de las cuales el fabricante no podrá ser considerado responsable.

2. Utilizar el aparato en una superficie horizontal y estable fijarlo a la pared, según los casos.

3. Durante su utilización, desenrollar siempre todo el cable.
4. El aparato está equipado con un cable de alimentación con enchufe (conexión de tipo Y). Para prevenir cualquier riesgo, en caso de deterioro del cable de alimentación, éster sustituido por el fabricante, por su servicio de asistencia técnica o por una persona cualificada.

1. Instalarlo con la garantía de que el interruptor y otros mando del aparato, no están al alcance de quién está usando el baño o la ducha.

2. No utilice cables de extensión, excepto con especial precaución.

3. Mantener el aparato a una distancia de al menos 1 m de cualquier objeto, tejido o material inflamable (fig. 1).
4. No coloque el aparato cerca de fuentes de calor.
5. No utilice el aparato para secar ropa.

1. Verifique que no entren objetos extraños en las aberturas de ventilación o descarga, ya que existe riesgo de descargas eléctricas, incendio y daños al aparato.

2. Evite que el cable toque superficies calientes durante el funcionamiento.

3. No extienda el cable debajo de alfombras, mandas o guías. No coloque el cable en zonas de paso para evitar tropiezos.

4. No arrolle el cable ni lo envuelva alrededor del aparato, ya que esto podría debilitar y romper el aislamiento.

5. No guarde el aparato cuando aún está caliente.

1. No utilice el aparato al aire libre ni sobre superficies mojadas. Evite el derrame de líquidos sobre el aparato.

2. El aparato no se debe utilizar en habitaciones con un área del suelo inferior a 5 m ^4 .

3. El aparato está diseñado para ser utilizado en el suelo. No lo instale en el techo.
4. No utilice el aparato cerca de cortinas, ya que éstas podrían ser aspiradas por las tomas de aire (fig. 3).

1. Está prohibido arrojar o dejar alcance de los niños el material de embalaje, ya que puede constituir una fuente de peligro.

1. Está prohibido el uso del aparato por parte de niños o personas inhábiles sin asistencia.

1. El aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o carentes de la experiencia y conocimiento necesarios, siempre que lo hagan bajo vigilancia o después de haber recibido instrucciones sobre el uso seguro del aparato y sobre los peligros inherentes al mismo.

1. Los niños no deben jugar con el aparato. Las operaciones de limpieza y mantenimiento a cargo del usuario no deben ser realizadas por niños sin vigilancia.

1. Los niños de edad inferior a 3 años deberían ser mantenidos a distancia, a menos que estén bajo supervisión continua.

1. Los niños de edad comprendida entre 3 y 8 años solo pueden encender/apagar el aparato, siempre que este haya sido colocado e instalado en su posición normal de funcionamiento, y solo si reciben supervisión o instrucciones relativas al uso del aparato en condiciones de seguridad y comprenden sus peligros.

1. Los niños de edad comprendida entre 3 y 8 años no deben insertar la clavija, regular o limpiar el aparato, ni realizar el mantenimiento a cargo del usuario.

1. Se recomienda no utilizar la estufa muy cerca de la bañera, de la ducha o de la piscina.

1. ATENCIÓN: Algunas partes del presente aparato pueden alcanzar temperaturas muy elevadas y provocar quemaduras. Es necesario prestar mucha atención en presencia de niños y personas vulnerables.

1. ATENCIÓN: para evitar recalentamientos, no cubra el aparato (fig. 4).

2. Para un correcto uso del aparato NO SE DEBE:

a. Colocarlo inmediatamente debajo de una toma de corriente fija.

b. Tirar del cable de alimentación o del aparato para desenchufarlo.

c. Dejarlo expuesto a agentes atmosféricos (lluvia, sol, etc.).

d. Dejarlo innecesariamente insertado.
e. Tocarlo con las manos mojadas o húmedas.

1. Utilice el aparato solamente en observancia de las instrucciones contenidas en el presente manual. El fabricante desaconseja cualquier otro uso, ya que podría provocar descargas eléctricas, incendio o lesiones personales.

1. La causa más común de recalentamiento es el depósito de polvo o pelusas en el aparato. Elimine periódicamente estas acumulaciones desconectando el aparato de la toma de corriente y aspirando los orificios de ventilación y las rejillas.

2. No utilice detergentes abrasivos para limpiar el aparato. Límpielo con un paño humedecido (no mojado) en agua jabonosa caliente. Desconecte siempre la clavija de la alimentación eléctrica antes de la limpieza.

3. No conecte el aparato a la alimentación eléctrica hasta que no esté completamente ensamblado y regulado.

4. Apague el aparato y utilice las manijas previstas para su desplazamiento.
5. No sumerge el aparato en agua o en otros líquidos. Podrían producirse cortocircuitos o incendios.

No haga funcionar el aparato en una área cerrada como, por ejemplo, un armario ya que lo mismo podría causar un incendio.

1. En caso de incompatibilidad entre la toma y la clavija del aparato, haga sustituir la toma con otra del tipo adecuado por personal profesionalmente debe verificar que la sección de los cables de la toma sea adecuada a la potencia del aparato. En general se desaconseja el uso de adaptadores y/o alargaderas; si su uso es indispensable, deben responder a las normas de seguridad vigentes y su capacidad de corriente (A) no debe ser inferior a la absorción máxima del aparato.

2. No utilice el aparato en caso de avería o de malo funcionamiento, si el cable o el enchufe están dañados, o si se dejó caer o si está dañado en cualquier modo. Apagar el aparato, desconectar el enchufe de la toma de corriente y dejarlo controlar por personal profesionalmente cualificado.

3. El desmontaje, la reparación o la o reconversión por parte de una persona no autorizada podría causar daños graves y anulará la garantía del fabricante.

4. No desmonte ni modifique el aparato.

5. Reparar el aparato por si mismos es extremamente peligroso.

6. No utilizar este aparato en habitaciones pequeñas ocupadas por personas que no pueden salir de la habitación de forma autónoma, a menos que no se proporcionará una supervisión constante.

7. No desconecte la clavija de la toma de corriente antes de haber apagado el aparato.

8. Después de quitar el embalaje, verifique que el aparato presente íntegro, sin daños visibles que puedan haberse producido durante el transporte. En caso de dudas, no utilice el aparato y diríjase a los Centros de Asistencia autorizados.

9. Desconecte siempre el producto de la alimentación cuando se deja sin vigilancia.
10. En caso de que se decida no utilizar más un aparato de este tipo se recomienda hacerlo inutilizable cortando el cable de alimentación, después de haber quitado el enchufe de la toma de corriente. Se recomienda además inutilizar las partes del aparato susceptibles de constituir un peligro, especialmente para los niños que podrían usar el aparato fuera de uso para sus propios juegos.
11. En el primer uso y después de un largo período de inactividad del aparato, es posible que escuche un ligero ruido o un poco de olor. Es un fenómeno normal que desaparece después de unos minutos de operación.
12. El aparado está provisto de una determinada cantidad de aceite especial.
13. En caso de pérdidas de aceite, las reparaciones que requieren la apertura del circuito de aceite deben ser realizadas exclusivamente por el fabricante o por un encargado del mismo.
14. Una vez concluida la vida útil del dispositivo, respete las normas que regulan la eliminación del aceite.

0.5 - USO PREVISTO

1. El aparato debe usarse exclusivamente como un radiador eléctrico con el único propósito de hacer que el entorno en el que se encuentre sea cómodo.
2. Este aparato está diseñado solo para uso doméstico o similar, no para uso comercial o industrial.
3. Un uso inapropiado del aparato con eventuales daños causados a personas, cosas o animales liberan OLIMPIA SPLENDID de cualquiera responsabilidad.

0.6 - USO NO PREVISTO Y POTENCIALMENTE PELIGROSO

1. No utilice el aparato en áreas donde se usa o almacena gasolina, pinturas u otros líquidos inflamables o en entornos con presencia de gases inflamables o explosivos.

2. No utilice el aparato si, en el lugar, si recientemente ha sido rociado insecticida de gas o en presencia de di inciensos encendidos, vapores químicos o residuos oleaginosos.

Este aparato debe utilizarse únicamente según las especificaciones indicadas en el presente nual. Un uso diferente del especificado puede comportar graves accidentes.

EL FABRICANTE DECLINA TODA RESPONSABILIDAD POR CUALQUIER DAÑO PERSONAL O MATERIAL OCASIONADO POR EL INCUMPLIMIENTO DE LAS NORMAS ILUSTRADAS EN ESTE MANUAL.

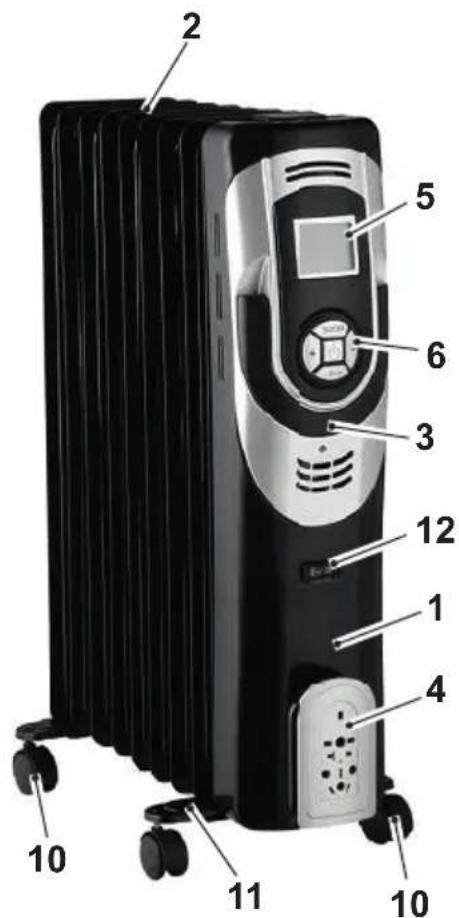

1 - DESCRIPCIÓN DEL APARATO Y MANDOS

1. Cuerpo del aparato
2. Aletas radiantes
3. Mango
4. Soporte del cable de alimentación
5. Display

6. Panel de mandos

7. Manual de uso y mantenimiento

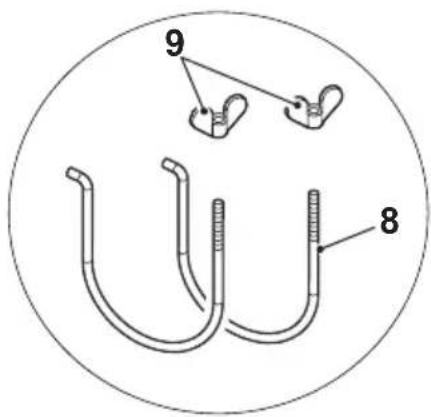

8. Soporte en "U" (2 piezas)
9. Tuerca de mariposa (2 piezas)
10. Rueda (4 piezas)
11. Soporte para rueda (2 piezas)
12. Interruptor ON/OFF

2 5 6 3 12 1 4 10 11 10

9 8

• Después de haber quitado el embalaje, asegúrese de que el aparato sea intacto; en caso de dudas no utilícelo y contacte personal profesionalmente calificado.
  • Gire el aparato de arriba a abajo.

Coloque el aparato sobre una superficie plana y estable, asegurándose de que no pueda dañarse ni caerse. Proteger la superficie de apoyo.

• Inserte los soportes (8) en los soportes (11) como se muestra en la figura "5".
• Coloque los soportes (11) entre las aletas radiantes (2) más externas del aparato (1) (fig. 6).
  • Gire los soportes (8) hacia arriba (fig. 7).
• Bloquee los soportes (11) enroscando las tuercas de mariposa (9) (fig. 8).

No apriete demasiado las tuercas de mariposa (9).

• Gire el aparato a una posición vertical (fig. 9).

- No utilice el aparato sin haber montado primero los soportes y las ruedas..

- Utilice el aparato solo en posición vertical (empuñadura “3” en la parte superior); cualquier otra posición podría crear una situación peligrosa.

• Desenrolle el cable de alimentación por completo.
• Coloque el aparato en un ambiente apropiado y en una superficie estable plana.
• Asegúrese de que las cortinas u otros objetos no obstruyan el flujo de aire (fig. 3).

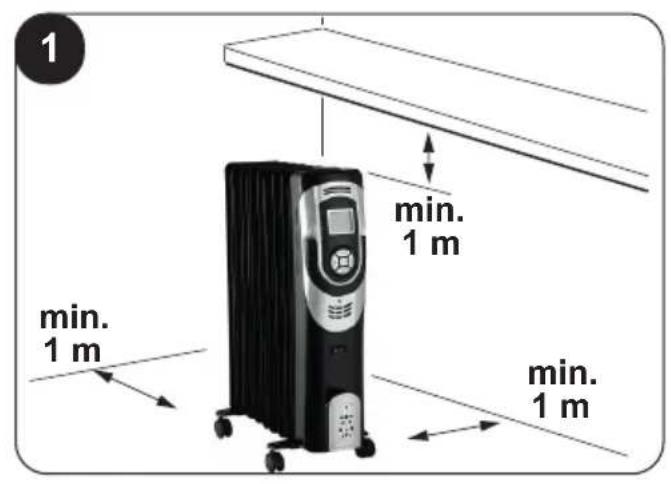

• Deje al menos 1 m de espacio libre a los lados, detrás del aparato y encima del aparato (fig. 1).

Asegúrese de que no haya nada inflamable o sensible al calor a menos de 1 metro del aparato.

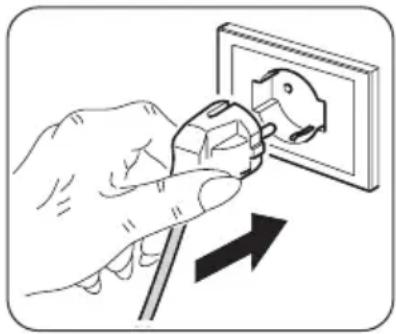

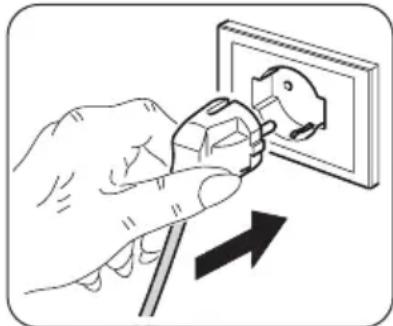

• Conecte el enchufe a la toma de corriente.
  • Presionar el interruptor ON/OFF (12) (fig. 2).

- Asegúrese de que los datos de la red coincidan con lo que se indica en la placa de datos del aparato.

- No coloque el cable en zonas de paso para evitar tropiezos.

3 - USO

Presionando la tecla de arranque “ ”; posicionada en el panel de mando (6), se activa el “funcionamiento continuo” y la pantalla muestra el símbolo “ (:)

• Si se presiona la tecla “ ” una vez, el aparato se inicia a la máxima potencia ( )
• Si se presiona la tecla “ ” una segunda vez, el aparato se inicia a la mínima potencia (λ).
• Si se presiona la tecla “ ” una tenera vez, el aparato se apaga.

Para apagar completamente el aparato, presionar el interruptor ON/OFF (12).

4 - FUNCIONAMIENTO

- Después de haber presionado la tecla “”, para encender el aparato se pueden seleccionar algunas funciones:

4.1 - CONFIGURACIÓN TEMPERATURA

- Presionar la tecla "MODE" y esperar hasta cuando el símbolo de la temperatura no parpadee en la pantalla.

• Presionar las teclas “+” o “-” para seleccionar la temperatura deseada.
• Cuando el símbolo temperatura termine de parpadear, el valore es configurado.

La pantalla visualiza la temperatura ambiente.

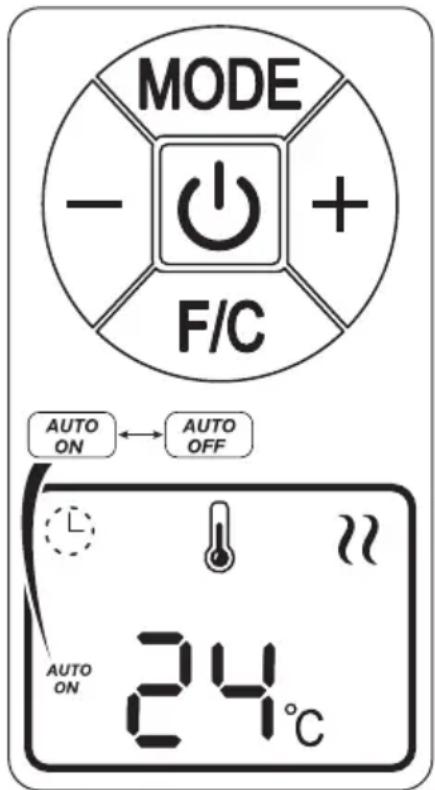

MODE - + F/C AUTO ON ← AUTO OFF AUTO ON 24°C

- A este punto el aparato volverá a reactivarse automáticamente cuando la temperatura de la habitación se bajará por debajo del límite configurado (el símbolo de la temperatura termina de parpadear) y se apagará una otra vez cuando la temperatura ambiente alcance el valor configurado (el símbolo de la temperatura empieza a parpadear).

4.2 - MODO "APAGADO AUTOMÁTICO"

- La función se configura para apagar automáticamente el aparato después un periodo de tiempo (1-24 horas) deseado.

- Se aconseja seleccionar la temperatura deseada antes de configurar la función.

• Presionar la tecla "MODE" y esperar hasta cuando los símbolos "AUTO OFF" y "no parpadeen en la pantalla.
• Presionar las teclas “+” o “-” para seleccionar el tiempo de retraso deseado.
• Cuando el símbolo “ ” termine de parpadear, el valor es configurado.

- El aparato se apagará después de haber alcanzado la hora de apagado configurada.

- Para desactivar esta función, presionar la tecla "MODE" y esperar hasta cuando la pantalla visualice el símbolo "(:)

4.3 - MODO "ARRANQUE AUTOMÁTICO"

• La función se configura para iniciar automáticamente el aparato después de un periodo de tiempo (1-24 horas) deseado.
• Se aconseja seleccionar la temperatura deseada antes de configurar la función.
• Presionar la tecla "MODE" y esperar hasta cuando los símbolos "AUTO ON" y "no parpadeen en la pantalla.
• Presionar las teclas “+” o “-” para seleccionar el tiempo de retraso deseado.
• Cuando el símbolo “ ” termine de parpadear, el valor es configurado.

- El aparato se iniciará después de haber alcanzado la hora de arranque configurada.

- Para desactivar esta función, presionar la tecla "MODE" y esperar hasta cuando la pantalla visualice el símbolo "(:)

Cuando el funcionamiento continuo“()” se activa, el modo “Apagado y arranque automático” y “Configuración temperatura” se desactivan.

4.4 - CONFIGURACIÓN UNIDAD DE MEDIDA TEMPERATURA

- Presionar el pulsador "F/C" para seleccionar la unidad de medida de la temperatura:

• Celsius (°C)
• Fahrenheit (F)

5 - PROTECCIÓN CONTRA EL RECALENTAMIENTO

- Este aparato cuenta con una protección que lo apaga automáticamente en caso de fuerte recalentamiento.

En este caso:

• desconecte la clavija de la toma de corriente;
• espere aproximadamente 10 minutos para dejarlo enfriar;
• verifique la presencia de daños en el aparato, en el cable de alimentación y en la clavija.

Si no hay daños:

• vuelva a conectar la clavija en la toma de corriente;
• reencienda el aparato.

Si el aparato permanece apagado, contacte con el servicio de asistencia.

6 - MANTENIMIENTO Y LIMPIEZA

Antes de efectuar cualquiera intervención de limpieza o mantenimiento sobre el aparato, desconecte el enchufe de la toma de corriente y espere que el ventilador se pare.

• Utilice un paño seco para limpiar el aparato.
• Si el aparato está demasiado sucio, es posible utilizar un paño humedecido con agua tibia (máx 50°C) y con un detergente delicado para limpiar sus partes externas. Seque con un paño seco.

- Utilice un cepillo o una aspiradora para eliminar el polvo de las aletas radiantes (2).

- Asegúrese de que el aparato sea completamente seco antes de volver a conectar el enchufe a la toma de corriente.

- No utilice un paño químicamente tratado o antiestático para limpiar el aparato.

- No utilice gasolina, disolventes, pasta de pulido o similares. Estos productos podrían causar la rotura o la deformación de la superficie de plástico.

• No utilice aceites, substancias químicas o productos abrasivos para limpiar el aparato.
• No lave o sumerja el aparato en agua.

En caso de mal funcionamiento del aparato, no intente desmontarlo sino referirse al revendedor o al servicio de asistencia técnica.

7 - PRESERVACIÓN DEL APARATO

- En el caso de que no se desee utilizar el aparato por un periodo de tiempo prolongado, o si se deben efectuar trabajos que podrían producir mucho polvo, se aconseja almacenar el aparato como sigue:

• Apague el aparato y desconecte el enchufe de la toma de corriente.
• Enrolle el cable de alimentación (6) en el soporte (4).
• Almacene en un lugar fresco y seco reparado de humedad.

8 - DATOS

- Refiérase a la tabla presente en últimas páginas del manual.

las 7. PREMENATIVO EN LA FRAZADA • A la que de la fina en el • A la que de la fina en el • A la que de la fina en el • A la que de la fina en el • A la que de la fina en el • A la que de la fina en el • A la que de la fina en el • A la que de la fina en el • A la que de la fina en el • A la que de la fina en el X-1

ILUSTRACJE

Tipo de control de potencia calorífica/de temperatura interior	Si No
Potencia calorífica de un solo nivel, sin control de temperatura interior		☑
Dos o más niveles manuales, sin control de temperatura interior		☑
Con control de temperatura interior mediante termostato mecánico		☑
Con control electrónico de temperatura interior		☐
Control electrónico de temperatura interior y temporizador diario		☑
Control electrónico de temperatura interior y temporizador semanal		☑
Otras opciones de control
Control de temperatura interior con detección de presencia		☑
Control de temperatura interior con detección de ventanas abiertas		☑
Con opción de control a distancia		☑
Con control de puesta en marcha adaptable		☑
con limitación de tiempo de funcionamiento		☐
con sensor de lámpara negra		☑
[e-mail]	Olimpia Splendid SpAVia Industriale 1/3, 25060 Cellatica, Brescia, Italy
