DH12400 - Chaudière SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de chaudière	Chaudière à gaz
Puissance nominale	24 kW
Rendement énergétique	jusqu'à 90%
Dimensions (HxLxP)	700 x 400 x 300 mm
Poids	30 kg
Type de combustible	Gaz naturel ou propane
Utilisation	Chauffage central et production d'eau chaude sanitaire
Entretien	Vérification annuelle par un professionnel, nettoyage des brûleurs
Sécurité	Système de sécurité intégré, protection contre la surchauffe
Garantie	2 ans
Certifications	Normes CE, conforme aux exigences de sécurité

FOIRE AUX QUESTIONS - DH12400 SIEMENS

Comment réinitialiser ma chaudière SIEMENS DH12400 ?

Pour réinitialiser votre chaudière, éteignez l'appareil, attendez 30 secondes, puis rallumez-le. Vérifiez également le panneau de commande pour toute indication d'erreur.

Que faire si ma chaudière ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et assurez-vous que le disjoncteur n'est pas déclenché. Vérifiez également le niveau de pression d'eau de la chaudière.

Comment vérifier la pression de ma chaudière ?

La pression de la chaudière peut être vérifiée sur le manomètre situé sur le panneau avant. La pression normale se situe généralement entre 1 et 1,5 bar.

Que faire si l'eau de ma chaudière est trop chaude ?

Vérifiez le thermostat et ajustez-le à une température inférieure. Si le problème persiste, il est recommandé de contacter un technicien qualifié.

Comment purger les radiateurs de mon système de chauffage ?

Utilisez une clé de purge pour ouvrir la soupape de purge de chaque radiateur. Laissez l'air s'échapper jusqu'à ce que l'eau commence à couler, puis refermez la soupape.

Quels sont les signes d'un problème avec ma chaudière ?

Des bruits inhabituels, des fuites d'eau, une pression instable ou des voyants d'alerte allumés peuvent indiquer un problème. Il est conseillé de faire inspecter la chaudière par un professionnel.

Comment nettoyer le filtre de ma chaudière ?

Localisez le filtre, retirez-le soigneusement et nettoyez-le à l'eau chaude. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Que faire si ma chaudière émet de la fumée ?

Éteignez immédiatement la chaudière et évacuez les personnes de la zone. Contactez un professionnel pour inspecter le système, car cela peut indiquer un problème sérieux.

Quelle est la durée de vie moyenne d'une chaudière SIEMENS ?

La durée de vie moyenne d'une chaudière est d'environ 10 à 15 ans, selon l'entretien et l'utilisation.

MODE D'EMPLOI DH12400 SIEMENS

Notice de montage et d'utilisation

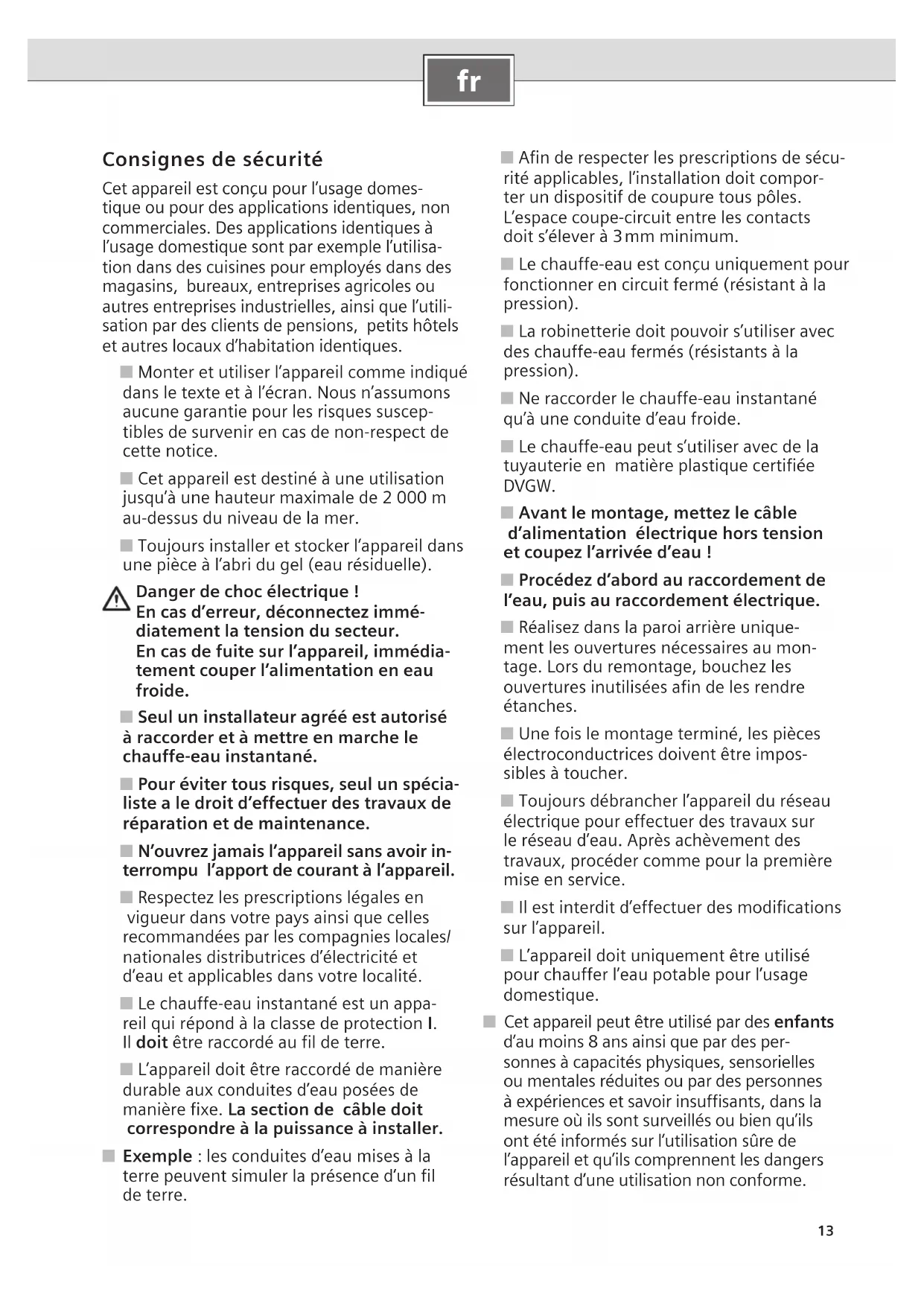

Consignes de sécurité

Cet apparéil est conçu pour l'usage domestique ou pour des applications identiques, non commerciales. Des applications identiques à l'usage domestique sont par exemple l'utilisation dans des cuisines pour employés dans des magasins, bureaux, entreprises agricoles ou autres entreprises industrielles, ainsi que l'utilisation par des clients de pensions, petits hotels et autres locaux d'habitation identiques.

Monter et utiliser l'appareil comme indiquédans le texte et à l'écran. Nous n'assumonsaucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.
Cet apparéil est destiné à une utilisation jusqu'à une hauteur maximale de 2000 m au-dessus du niveau de la mer.
Toujours installer et stocker l'appareil dans une piece à l'abri du gel (eau résiduelle).

Danger de chocolélectrique!
En cas d'erreur, déconnectez immédiatement la tension du secteur. En cas de fuite sur l'appareil, immodiatement couper l'alimentation en eau froide.
Seul un installateur agreé est autorisé à raccorder et à mettre en marche le chauffe-eau instantané.
Pour éviter tous risques, seul un spécialiste a le droit d'effectuer des travaux de réparation et de maintenance.
N'ouvre jamais l'appareil sans avoir interrompu l'apport de courant à l'appareil.
Respectez les prescriptions légales en vigueur dans votre pays ainsi que celles recommandées par les compagnies locales/nationales distributrices d'électricité et d'eau et applicables dans votre localité.
Lechauffe-eau instantané est un appar-reil qui répond à la classe de protection I. Il doit être raccordé au fil de terre.
L'appareil doit être raccordé de manière durable aux conduites d'eau posées de manière fixe. La section de cable doit correspondre à la puissance à installer.
Exemple: les conduites d'eau mises à la terre peuvent simuler la présence d'un fil de terre.

Afin de respecter les prescriptions de sécurité applicables, l'installation doit composer un dispositif de coupure tous pôles. L'espace coupe-circuit entre les contacts doit s'élever à 3 mm minimum.
Lechauffe-eau est concu unquement pour fonctionner en circuit fermé (résistant à la pression).
La robinetterie doit pouvoir s'utiliser avec des chauffe-eau fermés (résistants à la pression).
Ne raccorder le chauffe-eau instantané qu'une conduite d'eau froide.
Lechauffe-eau peut s'utiliser avec de la tuyauterie en matière plastique certifiée DVGW.
Avant le montage, mettez le cable d'alimentation electrique hors tension et coupez l'arrivee d'eau!
Procedez d'abord au raccordement de l'eau, puis au raccordement electrique.
Réalizez dans la paroi arrêté uniquement les ouvertures nécessaires au montage. Lors du remontage, bouchez les ouvertures inutilisées afin de les rendre étanches.
Une fois le montage terminé, les pieces electroconductrices doivent être impossibles à toucher.
Toujours debrancher l'appareil du réseau électrique pour effectuer des travaux sur le réseau d'eau. Avec achèvement des travaux, procédér comme pour la première mise en service.
Il est interdit d'effectuer des modifications sur l'appareil.
L'appareil doit uniquement etre utilise pour chauffer I'eau potable pour I'usage domestique.
Cet apparéil peut être utilisé par des enfants d'au moins 8 ans ainsi que par des personnes à capacités physiques, sensorielles ou mentales réduites ou par des personnes à expériences et savoir insuffisants, dans la mesure où ils sont surveillés ou bien qu'ils ont été informés sur l'utilisation sure de l' apparéil et qu'ils comprehennent les dangers lié resultant d'une utilisation non conforme.

Les enfants ne doivent jamais jourer avec l'appareil. Le nettoyage et la maintenance utiliseur peuvent uniquement etre effectués par des enfants sils sont sous surveillance.

Tenir les enfants à l'écart de l'appareil.
Surveiller les enfants afin quils ne jouent pas avec l'appareil.

Le mitigeur et le tuyau d'eau chaude peuvent devenir chauds. En avertir les enfants.
Ne pas utiliser de détergents agressifs ou solvants.
Ne pas utiliser de nettoyeur à vapeur.
Seul un spécialiste a le droit de detartrer l'appareil.

La société Siemens vous felicite pour l'achat de son apparreil. Vous avez acheté un produit de qualite elevée qui vous apportera beaucoup de plaisir.

Lire attentivement cette notice de montage et d'utilisation, agir en conséquence et la conserver !

Instructions de montage

Montez le chauffe-eau instantané en suivant les indications portées sur les figures. Respectez les consignes du texte.

La partie avec les illustrations figurent au milieu de la notice d'utilisation.

Montage

Déballage/Enlèvement du capot

Déballez l'appareil et vérifie s'il n'a pas subi de dégats pendant le transport.
- Eliminez l'emballage et, le cas échéant, l'ancien apparéil en respectant l'environnement.

Préparation du montage

Important : utiliser impérativement le jeu de montage joint.

Fermer l'arrivee d'eau. L'alimentation electrique (cable d'alimentation electrique) doit etre mise hors tension. Retirer les fusibles ou eteindre I'appareil.

Montage mural

Lechauffe-eau instantané doit être solidement monté contre le mur. Le cas échéant, fixez-le au moyen des vis de réglage inférieures.
L'ecart par rapport au mur est variable. Vous pouvez ainsi compenser les inégalités du mur.
La gaine doit bien enserrer le cordon d'alimentation. Si elle a ete endommagee pendant le montage, bouchez les trou s pour les rendre etanches a I'eau.

Raccordement de I'eau

Le chauffe-eau doit être purgé. Pour ce faire, ouvrir complètement le robinet d'eau chaude et laisser l'eau s'écouler pendant une minute.
Le limiteur de débit doit obligatoirement être monté dans la conduite d'arrivée d'eau froide.

Branchement électrique

La borne de branchement au secteur peut etre montee en haut ou en bas. La gaine du cable d'alimentation doit penetreu au moins de 40~mm dans l'appareil.

Remarque sur l'installation

L'installation d'appareils pas prets au branchement doit etre effectuee par I'exploitant de reseau ou par une enteprise specialisee habilitee, laquelle vous aide egalement aobtenir I'accord de I'exploitant de secteur respectif pour I'installation de I'appareil.

Mise en service

L'appareil est conforme à la norme CEI 61000-3-12.

• Par faible pression d'eau, vérifie si la position II s'enclenche automatiquement lorsque plusieurs robinets d'eau froide sont ouverts simultanément. Si elle ne s'enclenche pas, enlevez le limiteur de début (voir les informations supplémentaires A).
• Expliquez à l'utilisateur le fonctionnement du chauffe-eau instantané.

B Informations supplémentaires

Si vous installation domestique presente une pression d'eau faible et si, pour cette raison, le chauffe-eau ne peut pas fonctionner à pleine puissance, enlevez le limiteur de débit (Figure A, 3).
Circuit commutateur prioritaire si le chauffe-eau doit etre combiné à des appeareils de chauffage électrique à accumulation (Figure B).

Données techniques

	DH12400	DH18400	DH21400	DH24400	DH400	DH40021	DH40024
Puisance nominale [kW]	13,2 18	21 24 18 21	24
Tension nominale	400 V 3~	400 V 3~ 400	V 3~ 400	V 3~ 400 V	3~ 400 V 3~	400 V 3~
Réglage Economie e [kW]
1ère position - - -	-	6	7	8
2ème position 8 12 14 16 12 14 16
Chauffage intensif II [kW]
1ère position - - -	-	9	10,5 12
2ème position 12 18 21 24 18 21 24
Point d'enclenchement [l/min]
1ère position - - - - 4,0 4,5 5,0
2ème position	3,6 5,0	5,8 6,6 5,0	5,8 6,6
Eau mélangée [l/min] à la puissance nominale
38 °C env.	6,6	9,9	11,6	13,2	9,9	11,6	13,2
50 °C env.	4,5 6,8	7,9 9,1 6,8	7,9 9,1
(Eau arrivant à une température de 12 °C)
Pression d'écoulement minimale dans l'appareil* [MPa (bar)]
avec limiteur de débit	0,03 (0,3)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)
sans limiteur de débit	0,02 (0,2)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)
Rayon d'action dans l'eau Résistance électrique spécifique à 15 °C [Ωcm]	≥800	≥1300	≥1300	≥1300	≥1300	≥1300	≥1300
Pression nominale [MPa (bar)]	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Température maximale admissible à l'entrée [°C]	20 20 20 20 20 20	20 20 20 20 20	20
Classe d'efficacité energétique	A	A	A	A	A	A	A
Profil de soutirage	S	S	S	S	S	S	S
Consommation annuelle d'énergie [kWh]	480	481	483	483	481	483	483
Consommation quotidienne de courant [kWh]	2,213	2,215	2,228	2,232	2,215	2,228	2,232
Niveau de puissance acoustique [dB]	15 15 15 15 15 15 15	15 15 15 15 15	15
Efficacité energétique de la préparation d'eau chaude [%]	38,4	38,4	38,2	38,1	38,4	38,2	38,1

• La perte de pression au mitigeur doit y être ajoutée.

Dimensions

Accessoires en option

Tuyauterie de montage en kit BZ 45U20 : permit d'utiliser le chauffe-eau sous l'évier.
Interrupteur de priorite (relais de délestage brusque) BZ 45L21: pour l'exploitation avec une commutation prioritaire.
Kit de montage BZ 45K23 : pour une installation sur crépi.

Notice d'utilisation

Lire et respecter les consignes de sécurité détaillées figurant au début de cette notice!

Important: ne jamais exposer l'appareil au gel !

Danger de chocoléctrique! En cas d'erreur, déconnectez immédiatement la tension du secteur.

En cas de fuite sur l'appareil, immédiatement fermer la conduite d'eau froide.

Initiation

Le chauffe-eau instantané chauffe l'eau pendant qu'elle circule à l'intérieur. L'appareil consomme du courant uniquement pendant le temps de chauffe.

D Éléments de commande

Votre chauffe-eau comporte deux positions :

e Economie - Puissance réduite aux deux tiers

II Chauffage intensif - Pleine puissance

La position e est le réglage idéal pour

le lavabo

la douche

le bidet

Utilisez la position II en conjunction avec un mitigeur, pour obtenir une température élevée ou un grand débit d'eau, par ex. pour

laver la vaiselle

nettoyer

reemplir la baignoire

Utilisation de l'appareil

E Robinet d'eau chaude ouvert

L'appareil se met en marche et chauffe l'eau lorsque le robinet d'eau chaude est ouvert (Figure E, 1.).

Fermez le robinet d'eau et l'appareil s'eteint a nouveau.

Remarque (ne s'applique pas aux modeles DH12...): Robinet d'eau chaude légerement ouvert, le chauffe-eau fonctionne à la moitié de sa puissance dans l'une ou l'autre des positions (e, II) préselectionnées. Robinet d'eau chaude complètement ouvert, l'appareil fonctionne à la pleine puissance préselectionnée.

Pour hausser la température de l'eau

Refermez légèrement le robinet d'eau chaude (Figure E, 2.).

Pour diminuier la température de l'eau

Ouvrez le robinet d'eau froide (Figure E, 3.).

Mise en service suite à une coupure d'eau

Mettez l'appareil hors tension
(duvissez les fusibles du secteur domestique).
Laissez le robinet d'eau chaude ouvert jusqu'à ce que l'air se soit échépé de la conduite.
Revissez les fusibles.

L'appareil est prét à fonctionner.

Economies d'énergie

Utilisez aussi souvent que possible la position Economie « e ».

Pour le lavabo: ouvre les robinet régulateur à équerre de façon à ce que seule la petite puissance de chauffe s'enclenche.

Exploitation en hiver

Remarque: en hiver, la température d'alimentation de l'eau peut eventuellesment diminuer et en consquence la température de sortie souhaitation risque de ne plus être atteinte.

Afin de pouvoir compenser cette diminution de la temperature, réduire la quantité d'eau sur le robinet d'eau de manière à atteindre la temperature souhaïée pour l'eau chaude.

Nettoyage

Essuyez l'appareil uniquement avec un chiffon humide. N'utilise aucun détergent abrasif ou récurant.

Remarque: l'appareil ne nécessite normalement pas de détartrage. Néanmoins, si l'eau de votre région est extrément dure et si vous prélevez frequentlyment de l'eau très chaude, l'appareil risque de s'entarter. Veuillez vous adresser à notre service après-vente.

Service après-vente

Lorsque vous faites appel au service après-vente, veuillez indiquer les numeros E et FD de votre apparéil. Vous trouvrez ces numérores à l'intérieur du bandeau de commande dépliant du chauffe-eau instantané.

En cas de panne que faire?

Attention!

Les réparations ne doivent être effectues que par un installateur agréé. Un apparéil mal réparé peut être très dangereux.

Si vous appeareil ne fonctionne pas tel que désire, la cause est souvent minime. Veuillez contrôler si la panne peut être éliminée d'elle-même en se basant sur les conseils suivants. Vous pouvez de la sorte éviter une intervention du service après-vente et donc économiser des frais.

Panne Cause Remède Qui?
Débit d'eau trop faible. L'appareil ne se met pas en marche.	Le crible du robinet ou de la poire de douche est bouché.	Retirer le crible, le nettoyer ou le détartrer.	Client
	Le crible du robinet régulateur à équerre est bouché.	Faire nettoyer le crible par un techni-cien spécialisé.	Specialiste
	Le robinet régulateur à équerre est bouché.	Ouvrez le robinet d'eau chaude en grand puis ouvrez et fermez à plusieurs reprises le robinet régulateur à équerre. Ensuite, nettoyez le crible du robinet d'eau.	Client
L'eau n'est pas suffisamment chaude.	Le fusible dans l'installation domestique s'est déclenché.	Contrôler le fusible dans l'installation domestique.	Client
	Le coupe-circuit automatique de l'appareil s'est déclenché.	Laisser contrôler le coupe-circuit automatique de l'appareil par un technicien spécialisé. Contrôler la tempête d'arrivée admissible.	Specialiste
	La limite de puissance est atteinte. Débit trop élevé et/ou température d'acciviée d'eau froide trop faible.	Réduire le débit au niveau du robinet.	Client
		Par un technicien spécialisé : baisser réguler le débit via une sou-pape d'équerre. Contrôler le limiteur de débit ou utilise ser un plus petit	Specialiste
	Le second niveau de l'appareil ne s'allume pas (le « clic » audible manque).	Retirer le crible du robinet et le nettoyer ou le détartrer.	Client
		Nettoyer le crible du robinet régulateur à équerre (Figure A, 4.).	Specialiste
L'appareil se met hors marché pen-dant le prélèvement d'eau chaude, la températion de l'eau baisse.	Joint gonflant dans le robinet d'eau chaude	Appliquer un joint non gonflant dans le robinet d'eau chaude.	Client
Exploitation en hiver : La températion de sortie désirée n'est plus atteinte en hiver.	La températion d'acciviée a baisse.	Réduire le débit d'eau sur le robinet d'eau jusqu'à ce que la températion d'eau chaude désirée soit atteinte.	Client

Si la panne n'a pas pu etre eliminée,veuillez appeler le service après-vente.

Élimination

Cet apparéil est marqué selon la directive européen 2012/19/UE relative aux apparéils électriques et Electroniques usages (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récapération des apparéils usages applicables dans les pays de la CE.

S'informer auprès du revendeur sur la procedure actuelle de recyclage.

Garantie

Les conditions de garantie applicables sont celles publiées par notre distributeur dans le pays où a été effectué l'achat. Le revendeur chez qui vous vous étés procure l'appareil fournir les modalités de garantie sur simple demande de votre part.

En cas de recours en garantie,veuillez toujours vous munir de la preuve d'achat.

Purger pendant une minute!

1 minuut ontluchten!

Odp战略布局 - 1 minute!

Odvzdušnit 1 minutu!

06e3B03nyuHnBaTb 1 MNHy!

warm goracy toplo hot teply toplo chaude ropaen caliente heat quente

1 minut uklanjati vazduh!

1 minutu odzračavati!

e régimen économique - dos tercios de la capacité

II régimen intensivo -plena capacité

Avenue du Laerbeek 74

Laarbeeklaan 74

1090 Bruxelles - Brussels

Tel.: [phone]

Fax:[phone]

mailto:[e-mail]

www.siemens-home.be

BG Bulgaria

BSH Domakinski Uredi Bulgaria EOOD

115K Tsarigradsko Chausse Blvd

BSH électroménagers S.A.

13-15, ZI Breedeweues

1259 Senningerberg

Tel.: [phone]

Fax:[phone]

mailto:lux-service.electromenager@

bshg.com

Fabrique par BSH Hausgeräte GmbH titulaire des droits d'utilisation de la marque Siemens AG
