NÁVOD K OBSLUZE DH12400 SIEMENS

Návod pro montáz
a námod k použiti

HCTpykunnoMOHTaKy nKcnnyatau

Uputstvo za montažu i upotrebu

Upute za montažu i uporabu

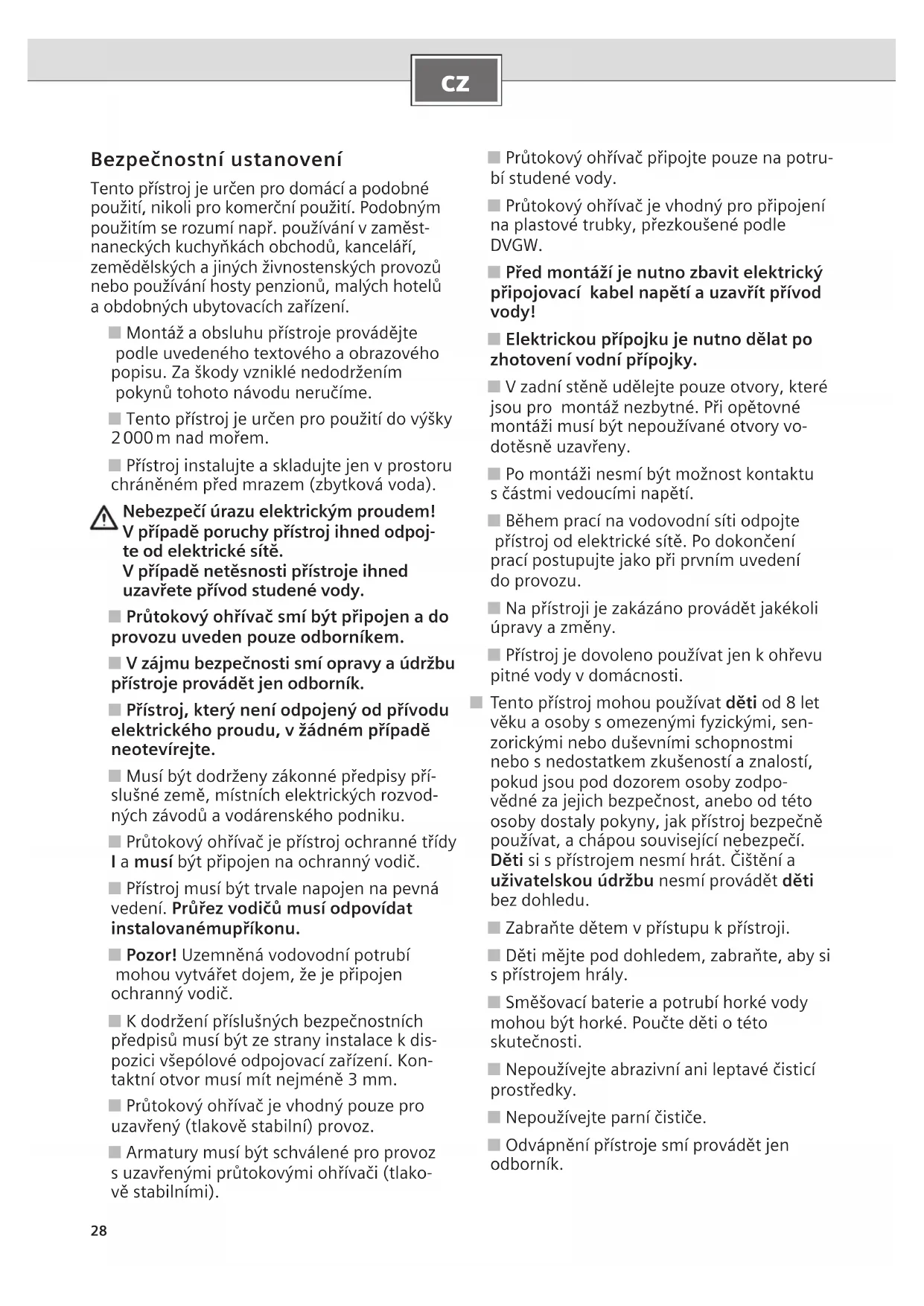

Bezpečnostní ustanovení

Tento pristroj je urcen pro domaci a podobné pouziti, nikoli pro komerčni pouziti. Podobnám pouzitim se Rozumi napr. použivani v zaměstaneckych kuchynekach obchodů, kanceláři, zemédelskych a jiníchŽivnostenskych provozů nebo používani hosty penzionů, malých hotelu a odobných ubytovacích zařizení.

Montáž a obsluhu pristroje provádejte podle uvedeného textového a obrazového popisu. Za škody vzníkle nedodržénímPokynú tohoto navodu nerucíme.
Tento pristroj je urcen pro pouziti do vysky 2000m nad morem.
■ Prístroj instalujte a skladujtejen v prostoru chráněnémpred mrazem (zbytková voda).

Nebezpeci urazu elektrickym proudem! V pripadé poruchy pristroj ihned odpojte od elektrické sîte. V pripadé netësnosti pristroje ihned uzavrête privod studené vody.

Prutokovy ohrivac smi byt pripojen a do provozu uveden pouze odbornikem.
V zajmu bezpečnosti smí opravy a udrzbu prístroje provadět Jen odborník.
■ Prístroj, ktery není odpojený od privodu elektrického proudu, v zádném przypadě neotevírejte.
■ Musi byt dodrzeny zakonne predpisy prislušné zeme, mistrich elektrickych rozvodnych zavodu a vodárenského podniku.
■ Prútokovy ohřivač je prístroj ochrannes tridy I a musí byt pripojen na ochranny vodič.
■ Pristroj musi byt trvale napojen na pevná vedení. Prúřez vodicu musi odpovídat instalovanémupríkonu.
■ Pozor! Uzemnéna vodovodni potrubi mohou vytváře dojem, ze je pripojen ochranný vodič.
K dorżeni prísluśnych bezpećnost nich predepisu musi byt ze strany instalace k dispozici vsepolové odpojovaci zaźeni. Kontaktni otvor musi mitnejméne 3 mm.
Prútoková ohřivač je vchodné pouze pro uzavěrný (tlakově stabilné) provoz.
Armatury musi byt schvalene pro provoz s uzavrenymi prutokovymi ohrivac (tlakové stabilími).

Prutokovy ohrivac pripojte pouze na potru-bi studené vody.
Prutokovy ohrivac je vhodny pro priopoji na plastove trubky, prezkousene podle DVGW.
Pred montáží je nutno zbavit elektricky pripojovaci kabel napěti a uzavřit privod vody!
■ Elektrickou prípojku je nutno delat po zhotovení vodní prípojky.
V zadni stěné uděelejte pouze otvory, které jsou pro montáž nezbytné. Pri opětovné montáži musí byt nepouživané otvory vodotěsně uzavřeny.
Po montázi nesmi byt moznost kontaktu s cástmi vedoucimi napétí.
Behem pratic na vodovodni siti odpojte pristroj od elektrickésite. Po dokenci pratic postupujte jako pri prvnim uvedeni do provozu.
Na pristroji je zakazano provadet jakekoli upravy a zmeny.
Přistroj je dovoleno používat Jen k ohřevupitné vody v domácnosti.

Tento pristroj mohou používat deti od 8 let věku a osoby s omezenými fyzickými, senzorickými nebo duševnimi schopnostmi nebo s nedostatkem zkušeností a znalostí,Pokud jsou pod dozorem osby zodpovéné za jejich bezpečnost, anebo od teto osoby dostaly pokyny, jak pristroj bezpečné používat, a chapou souvisejici nebezpeci. Děti si s pristrojem nesmí hrát. Čistěné uživatelskou udrzbu nesmí provadět deti bez dohledu.

Zabraţe detem v pristupu k pristroji.
Deti/meje pod dohledem, zabrahte, aby si s pristrojem hraly.
Směšovací baterie a potrubí horké vody mohou byt horke. Poučte deti o teto skutečnosti.
Nepoužívejte abrazivné ani leptavé Čistici prostředky.
Nepoužívejte parní Čistice.
Odvapněni prístroje smí provádetjen odborník.

Srdečné vám blahopřejeme k nákupu prístroje Siemens. Vybrali jste si vysoce kvalitní vyrobek, který vám bude delat dlouho radost.

Pozorné si prosim prectete námov pro montáz i námov k použità a dodržujte v nich uvedenePokyny k zacházení a skladování!

Návod pro montáž

Prútokovy ohřivač namontujte podle popisu v obrazové Časti. Dbeje na poznámky v textu.

Obrazovou Čast majdete uprostřed návodu.

Montáž

Přistroj vybalte a prekontrolujte, zda ně škody zpūsobene prépravou.
Obaly a popr. stary pristroj odstrahte v souladu s ochranou zivotniho prostredi.

Příprava pro montáž

Dulezite! Pouzivejte pouze prilozenou montaizn i sadu.

Uzavrte privod vody. Elektricka pripojka (pripojovac kabel) musi byt bez napeti. Vysroubujte nebo vypnete pojistky.

Montáz na stenu

Prutokovy ohrivac musi byt na stenu pvne namontovan. Popripade jej upevnete s pomoci spodnich stavecich sroubu.
Vzdalenost od steny je variabilni. Tak mohou byt vyrovnány nerovnosti steny.
Pruchodka musi pripojovac kabel tsesne obepinat.
Jestlze se pri monta zi poskodi, musi byt diry vodotesne uzavreny.

Vodni pripojka

Prutokovy ohrivac je nutno odvzdušnit. K tomu je tbreba otevrit teplovodni kohout na maximum a prístroj 1 minutu proplachovat.
Na privod studené vody bezpodminécné nainstalujte omezovač prútoku.

Elektrická prípojka

Svorku prípojky na sít'muzete namontovat nahore nebodole. Oplastěné prívodního kabelu musí být do zařizenízasunuto minimálne v delce 40 mm.

Upozornéni k instalaci

Instalaci pristroju, ktere nejsou osazeny sitovou zastrckou, musi provest prislusny provozovatel elektricke site nebo certifikovana odborná firma, ktera vam pomuze i se ziskánim souhlasuk instalaci pristroje od prislusneho provozovatele elektrické sítě.

Uvedeni do provozu

Přístoj splnůje požadavky normy IEC 61000-3-12.

Překontrolujte, zda se pri nizkém tlaku ve vodovodním potrubi zapne stupen II i pri současném odbéru na viz kohoutkách se studenouvodou. jestlje tomu tak není, odstraťe omezovac prutoku (viz Dodatková informace A).
Vysvětlete uživateli obšluhů prútokového ohřivače.

B

Dodatkové informace

Jestlize prutokov ohrivač nezapína na plny vykon vlivem
prilis nizkého tlaku vody ve vaši domovni instalaci, odstrante
omezovač prutoku (obrazek A, 3.).

Pridnostni spinani pri kombinaci s elektrickymi akumulacnimi topnymi tlesy (obrazek B).

Technické udaje

	DH12400	DH18400	DH21400	DH24400	DH40018	DH40021	DH40024
Jmenovitý výkon [kW]	13,2 18	21 24 18 21	24
Jmenovité napětí	400 V 3~	400 V 3~ 40	V 3~ 400	V 3~ 400 V	3~ 400 V 3~	400 V 3~
Ásporná poloha e [kW]
1. stupeč - - - - - - 6	7	8
2. stupeč 8 12 14 16 12 14 16
Silné ohřev II [kW]
1. stupeč - - - - - -	-	9	10,5 12
2. stupeč 12 18 21 24 18 21 24
Zapínací bod [l/min]
1. stupeč - - - - - -	-	4	,	0	4	,	5
2. stupeč 3,6 5,0 5,8 6,6 5,0 5,8 6,6
Směšovaná voda [l/min] prij jmenovitém výkonu
ca. 38 °C	6,6	9,9	11,6	13,2	9,9	11,6	13,2
ca. 50 °C(přívodní teplota 12 °C)	4,5 6,8	7,9 9,1 6,8	7,9 9,1
Nejmensí prútočný tlak v prístroji*[MPa (bar)]
s omezovačem prútoku	0,03 (0,3)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)
bez omezovace prútoku	0,02 (0,2)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)
Oblast nasazení ve vodách Specifický elektrický odpor prij 15 °C [Ωcm]	≥800	≥1300	≥1300	≥1300	≥1300	≥1300	≥1300
Jmenovitý tlak [MPa (bar)]	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Maximálné prípustné prívodní teplata [°C]	20 20	20 20 20 20	20
Třída energetické účinnosti	A	A	A	A	A	A	A
Zátěžový profil	S	S	S	S	S	S	S
Ročné spotřeba el. energia [kWh]	480	481	483	483	481	483	483
Denní spotřeba el. proudu [kWh]	2,213	2,215	2,228	2,232	2,215	2,228	2,232
Hladina akustického výkonu [dB]	15 15	15 15 15 15	15
Energetická účinnost ohřevu vody [%]	38,4	38,4	38,2	38,1	38,4	38,2	38,1

Sada potrubi BZ 45U20: Pri pouziti prutokového ohřivače pod pracovím stolem.
Prioritni spinae (relé nahlého odlehčeni) BZ 45L21: pro režim s prioritnim spináním.
Montázní sada BZ 45K23: pro instalaci na omítku.

Návod k použití

Přěctěte si prosim podrobná bezpečnostní ustanovéni na začátku tohoto navodu a dodržujte v nich uvednéPokyny!

Dulezite: Pristroj nikdy nevystavujte pusoben mrazu!

Nebezpeci urazu elektrickym proudem! V priadé poruchy pristroj ihned odpoje od elektrické sîte.

V pripade netesnosti pristroje ihned uzavrte privod studené vody.

Seznáméní s prístrojem

Vás prútokovy ohřivač má dva stipné topení:

e usporny stupen - dve tretiny vykonu

Stupe e je idéálni nastavení pro:

umyvadlo

sprchu

bidet

Stupei II pouzijte pri pouziti termostatové baterie, pro vysoke teploty nebo velká množstvý vody, napr.

mytí nádobí

koupání ve vané

Obsluha pristroje

Teplovodni kohoutek naplno otevreTe

Při otevřeni teplovodniho kohoutku se zapne prutokovy ohřívac a ohřiva vodu (obrázek E, 1.).

Po uzavrenf vodovodnfo kohoutku se vypne.

Poznámka (ne pro DH12...): Pri pouze malo otevřeném teplovodním kohoutku pracuje prutokovy ohřivač pri obou prědvolenych stupnic (e, II) pouze s polovičním vykonem. Pri naplno otevřěném teplovodním kohoutku pracuje prístroj s plným prědvoleným vykonem.

Zvyseni teploty vody

Teplovodni kohoutek trochu uzavrete (obrazek E, 2.).

Snizeni teploty vody

Otevěte kohoutek se studenou vodou (obrázek E, 3.).

Uvedeni do provozu po zastaveni vody

Zbavte pristroj napetf
(vytočte pojistky v domovní instalaci).
Otevirejte teplovodni kohoutek tak dlouho, ažunikne z potrubi vzduch.
Pojistky zase zapněte.

Pristoj je pripraven k provozu.

Setreni energie

Používejte pudok mozno āsto úsporny stupen „e". Pro umývadla: Otevřete rohový regulačné ventil takdaleko, až se zapne pouze malý topný vykon.

Zimni provoz

Upozorneni: V zimnim obdobi muze dojit kPoklesu teploty vystupni vody a nasledne pak neni mozné dosahnout pozadované teploty vystupni vody.

Pro vyrovnáti tohoto teplotnihoPoklesu prosim snizujte prutok vody kohoutkem, aždosahnete požadované teplo-ty teplé vody.

Čistěné

Pristroj pouze otirejeve vlhkym hadrem.

Nepouzívejte Žáné ostre nebo brusné cistić prostředky.

Poznámka: V normalnim pripadé se z pristroje nemusi vodni kámen odstražovat. Pri extremné tvréd vode a castém odběru velmi horé vody však muže dojit v pristroji k usazovani vodniho kamene. Obratte se na naši servisní sluzbu.

Servisni sluzba

Vyzadujete-li servnisluzbu, uved'te prosim cis. E a cis. FD vaseho pristroje. Tato cisla nalezneta na vinitri strane vyklapeciho obsluzneho panelu prutokovo ohrivace.

Porucha, co dělat?

or!

Opravy smej provadet pouze odbornici. Je-li priistroj nesprvnograven, vystavujete se velikemu nebezpeci.

Nefunguje-li pristroj podle vašich potreb, je casto pricinou jen nejaká malickost. Prkontrolujte prosim, muzete-li na zaklade nasledujících poznámek poruchu sami odstranit. Tak zabrìne yvdajum pro nepotbrebný vyjezd servisiní sluzby.

Porucha Prćičina Odstraněni Kdo
Prćiš malý prútok vody. Prístroi nezapíná.	Sítko v kohoutku nebo sprchové hlavici je ucpané.	Vvjměte sítko a vyčistěte ho, príp. ho odvapněte.	Uživatel
	Sítko v rohovém regulačním ven-tilu je ucpané.	Nechte sítko vyčistit odborníkem. Odborník
	Rohový regulační ventil je ucpaný.	Otevřete naplno teplovodní kohoutek a rohový regulační ventil vicekrát po sobě otevřete a zavřete. Nakonec vyčistěte sitko ve vododovodním kohoutku.	Uživatel
Voda není dostatečné teplá. Zareagovala pojistka v elektrické instalaci domácnosti.		Zkontrolujte pojistku v elektrické instalaci domácnosti.	Uživatel
Zareagoval jistici automat v prístroi.	Vzhovský prútok a/ nebo príliš nízká teplota vystupné studené vody.	Nechte jistici automat v prístroi prě-kzoušet odborníkem. Zkontrolujte dovolenou teplotu vystupné vody.	Odborník
Je dōsǎzeno hranice ohřívacího výkonu. Prćiš yvsoký prútok a/ nebo príliš nízká teplota vystupné studené vody.		Snižte prútok vody kohoutkem. Uživatel
		Obratě se na odborníka: nechte seríd it prútok rohovým ven-tilem. Zkontrolujte omezovač prútoku nebo použijte meně.	Odborník
V prístroi nezapíná druhý stupeř (chybí slysitelné „cvaknutí").		Vvjměte sítko v kohoutku a vyčistěte ho, príp. ho odvapněte.	Uživatel
		Vyčistěte sítko v rohovém regulačním ventilu (obrázek A, 4.).	Odborník
Během odběru vody se prútokový ohřívač vypne, teplota vodyPoklesne.	V teplovodním kohoutku je bobt-navé těsněné.	V teplovodním kohoutku použijte nebobtnavétěsněné.	Uživatel
Zimné provoz: V zimné období není możné dosáhnout požadované teploty vystupnívody.	Došlo kPoklesu teploty vystupné vody.	Snižujte prútok vody kohoutkem, až dosáhnete požadované teploty teplé vody.	Uživatel

Jestliže se poruchu nepodarilo odstranit, kontaktuje prosim zákaznický servis.

Likvidace

Tento spotbrebič je oznacen v souladu s evropskou směrnici 2012/19/EU o nakladání použitými elektrickými a elektronicými zařizeními (waste electrical and electronic equipment - WEEE).

Tato smernice stanovji jednotny evropsky (EU) ramec pro zpětny odbér a recyklováni použitych zařizení.

Informace o aktuinalnich zpusobech likvidace ziskate u odborného prodejce.

Záruka

Pro tento spotbrebi plati obchodni podminky, ktere jsou vydané zastoupenim nasi firmy v Kauflandu. Detaily vam na vyzadani kdykoliv sdeli prodejce, u ktereho jste pristroj zakoupili. K vyuziti zaruky je vsak v kazdém pripadě nutné predlození prodejniho dokladu.

Změny vyhrazeny.
