| Type de produit | Hotte aspirante |
| Marque | Bosch |
| Modèle | DWK096751 |

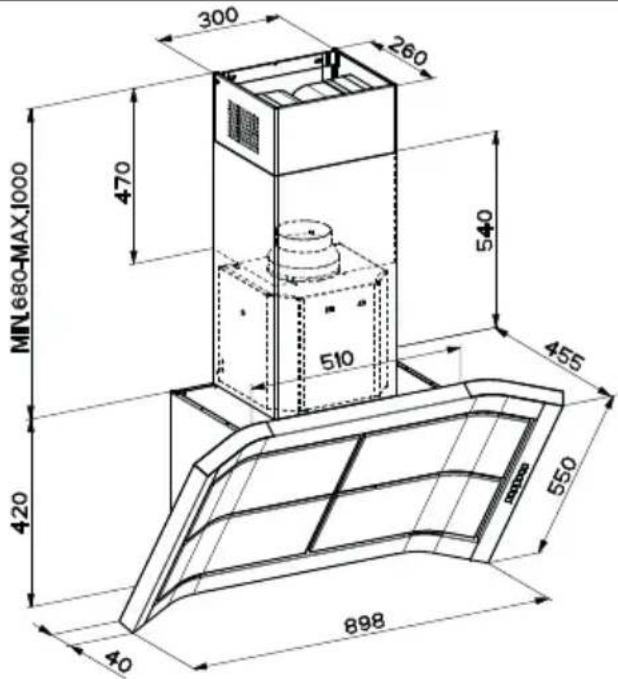

| Dimensions (H x L x P) | 680 - 1000 mm x 898 mm x 300 mm |
| Poids | 20,0 kg |
| Alimentation électrique | 220-240 V, câble 1,30 m |
| Modes de fonctionnement | Évacuation d'air et recirculation d'air |
| Vitesses d'aspiration | Vitesses variables + mode intensif (10 minutes) |
| Filtre à graisse | Métallique, lavable au lave-vaisselle |
| Filtre à charbon actif | Remplaçable (non lavable), changement annuel |
| Éclairage | Lampes halogènes 12 V max 20 W, douille GU4 |
| Commandes | Touches sensitives avec afficheur LED |
| Fonctions spéciales | Arrêt automatique différé (30 min), signal de saturation des filtres |
| Distance minimale plan de cuisson | 400 mm (électrique et gaz) |
| Diamètre conduit d'évacuation | 150 mm (minimum 120 mm) |
| Nettoyage et entretien | Chiffon humide et détergent neutre, éviter produits abrasifs |
| Sécurité | Arrêt auto, protection contre surchauffe, dispositif de séparation électrique |
| Pièces détachées et réparabilité | Filtres, lampes disponibles ; réparation par personnel qualifié |
| Informations générales | Usage domestique, conforme DEEE, garantie fabricant |
FOIRE AUX QUESTIONS - DWK096751 BOSCH
Questions des utilisateurs sur DWK096751 BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice DWK096751 - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DWK096751 de la marque BOSCH.
MODE D'EMPLOI DWK096751 BOSCH
fr Mode d'emploi et notice de montage

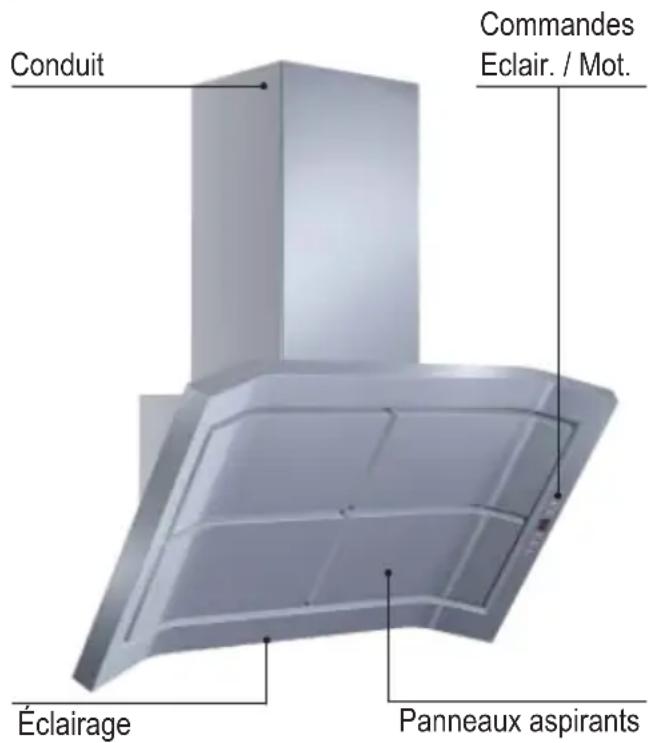

Description de l'appareil
Modes de fonctionnement
Fonctionnement à évacuation de l'air :
Le ventilateur de la hotte aspirante aspire les vapeurs de cuisson et les envoie à l'air libre au travers des fi Itres à graisse.
☐ Le filtre à graisse absorbe les graisses des vapeurs de cuisson.
La cuisine est complètement libérée de toutes les graisses et odeurs.
Pour faire fonctionner la hotte à évacuation de l'air quand d'autres appareils dépendent du même conduit pour la combustion, (ex. appareils de chauffage au gaz, à l'huile ou au charbon, chauffe-eau à flux continu, chauffe-bain) il faut prévoir une alimentation suffisante de l'air, nécessaire à l'appareil pour la combustion.
Le fonctionnement sera sans danger si, dans la pièce où est installé l'appareil de chauffage, la dépression ne dépasse pas 4 Pa (0,04 mbars).
Ceci est possible quand l'air pour la combustion peut continuer à circuler dans la pièce par des ouvertures permanentes, ex. portes, fenêtres et dispositifs de ventilation au mur pour l'alimentation/l'écavuation de l'air ou au moyen d'autres dispositifs techniques tels que l'interdiction réciproque ou similaires.
Modes de fonctionnement
Si l'air en alimentation n'est pas suffi sant, le risque d'intoxication subsiste en raison du retour des gaz de combustion.
Un système mural de ventilation pour l'alimentation / l'évacuation de l'air ne garantit pas à lui seul le respect de la valeur limite.
Note : le calcul de l'aération pour la hotte doit toujours prendre en compte l'aération de toute l'habitation. Cette règle ne s'applique pas pour le fonctionnement des appareils de cuisson, ex. plan de cuisson et cuisinière à gaz.
Si la hotte aspirante est utilisée en mode de fonctionnement à recirculation d'air - avec un fi ltre au charbon actif -, alors il n'y a pas de limitations à son utilisation.
Fonctionnement à recirculation d'air :
□ un filtre au charbon actif doit alors être monté (voir chapitre "Filtres et entretien").
⚠️ Le kit de montage ainsi que les filtres de rechange sont disponibles auprès de tout revendeur autorisé. Vous trouverez les codes des accessoires à la fi n de cette notice d'emploi.
Le ventilateur de la hotte aspirante aspire les vapeurs de cuisson, les envoie au travers du fi l-tre à graisse et du fi ltre au charbon actif et, une fois dépurées, les remet en circulation dans la cuisine.
☐ Le filtre à graisse absorbe les graisses des vapeurs de cuisson.
☐ Le filtre au charbon actif absorbe les odeurs.
⚠ Si on ne monte pas de filtre au charbon actif, les odeurs des vapeurs de cuisson ne seront pas éliminées.
Avant la première utilisation
Premier emploi :
Cette notice d'emploi est prévue pour plusieurs versions de l'appareil. Il est possible que certains accessoires soient décrits, sans qu'ils ne concernent votre appareil.
□ Cette hotte aspirante est conforme aux normes de sécurité s'appliquant au type d'appareil.
Les réparations doivent être effectuées uniquement par du personnel spécialisé.
Toute réparation ne respectant pas les règles de l'art peut entraîner de graves dangers pour l'utilisateur.
Avant d'utiliser votre nouvel appareil, lire attentivement les instructions pour l'emploi. Elles contiennent des informations importantes pour votre sécurité, ainsi que pour l'utilisation et l'entretien de l'appareil.
☐ Conserver scrupuleusement cette notice pour l'utilisation et le montage de l'appareil et le remettre à tout nouveau propriétaire.
Cet appareil porte le symbole selon la directive européenne 2002/96/CE
en matière d'appareils électriques et électroniques (déchets d'équipements électriques et électroniques – DEEE).
Cette directive défi nit les normes pour la récolte et le recyclage des appareils mis au rebus et s'applique dans tout le territoire de l'Union Européenne.
Plans de cuisson à gaz / Cuisinière à gaz
⚠️ Ne pas utiliser tous les brûleurs en même temps au maximum de leur charge thermique et pendant un temps prolongé (15 minutes maxi), au risque de se brûler si on touche la surface du corps de la hotte ou d'endommager cette dernière. En cas d'utilisation de la hotte aspirante au-dessus d'un plan de cuisson à gaz, si on utilise en même temps trois brûleurs ou plus, la hotte aspirante doit fonctionner à sa puissance maximum d'aspiration.
Mesures de sécurité :
⚠️ Ne pas fl amber les aliments sous la hotte.
Danger d'incendie du fi ltre à graisse s'il entre en contact avec les fl ammes.
⚠ Poser toujours une casserole/un faitout sur les brûleurs allumés.
⚠ L'utilisation de la hotte sur des feux à combustibles solides (charbon, bois et autres) est permise uniquement dans des cas très précis (voir le chapitre "Instructions pour le montage").
⚠️ Si l'appareil est endommagé, ne pas le mettre en marche.
⚠️ Le branchement et la mise en marche doivent être effectués uniquement par un technicien.
⚠ Si le câble d'alimentation de cet appareil est abîmé, éviter tout risque en le faisant remplacer par le fabriquant, son service après-vente ou tout personnel spécialisé.
⚠ Se débarrasser de l'emballage selon les normes (voir le chapitre "Instructions pour le montage").
⚠️ Cette hotte aspirante est destinée à un usage domestique uniquement.
Utiliser la hotte aspirante uniquement avec les lampes vissées.
⚠ Les lampes grillées devraient être remplacées immédiatement afi n d'éviter toute surcharge des autres lampes.
⚠️ Ne jamais utiliser la hotte aspirante sans filtre à graisse.
⚠ Graisses et huile surchauffées peuvent s'en-fl ammer facilement.
Il faut donc effectuer toute friture avec le maximum de surveillance.
⚠️ Nettoyer soigneusement la hotte aspirante avant la première mise en marche.
⚠ Pour éliminer les vapeurs de cuisson de la façon la plus effi cace :
Allumer la hotte
dès le début de la cuisson.
Éteindre la hotte
quelques minutes après la fi n de la cuisson.

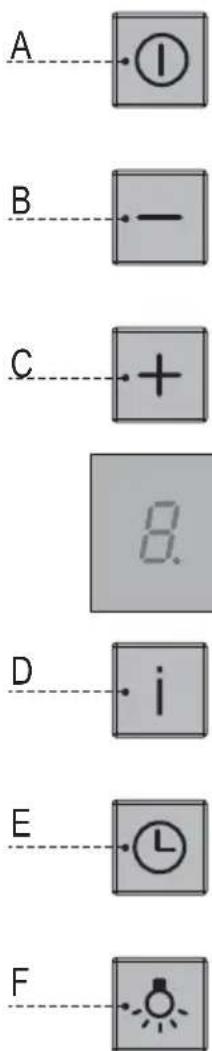

| Touche | Fonction Affi cheur | |
| A | Allume et éteint le moteur d'aspiration à la dernière vitesse utilisée | Affi che la vitesse choisie |
| B | Diminue la vitesse de service | |
| C | Augmente la vitesse de service | |
| D | Active la vitesse intensive à partir de n'importe quelle vitesse, même du moteur arrêté. Cette vitesse est programmée pour durer 10 minutes, après quoi le système retourne à la vitesse réglée au préalable. | Affi che H |
| E | Active l'arrêt automatique retardé de 30 minutes. Utile pour achever d'éliminer toute odeur résiduelle. S'active depuis toutes les positions et se désactive en appuyant sur la touche ou en éteignant le moteur. | Le point en bas à droite clignote |
| F | En appuyant légèrement, allume et éteint l'éclairage. En appuyant longuement, Allume et éteint l'éclairage à intensité réduite. |
Filtres et entretien

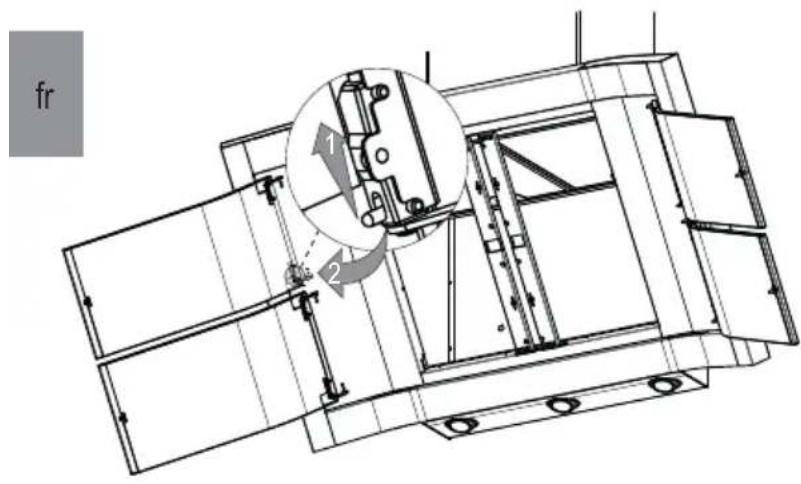

Panneaux aspirants
⚠️ Le panneau aspirant ne doit en aucun cas être lavé au lave-vaisselle.
Ouvrir le panneau aspirant, en tirant ce dernier.
Décrocher le panneau du corps de la hotte, en faisant coulisser le levier du goujon de fi xation spécialement prévu.
□ Le nettoyer à l'extérieur à l'aide d'un chiffon humide et d'un détergent liquide neutre.
Le nettoyer également à l'intérieur, en utilisant un chiffon humide et un détergent neutre; ne pas utiliser des chiffons ou des éponges mouillées, ni des jets d'eau; ne pas utiliser des substances abrasives.
Lorsque l'opération est achevée, accrocher à nouveau le panneau sur le corps de la hotte, puis le refermer, en tournant le bouton dans le sens inverse par rapport à l'ouverture.
Filtres à graisse métalliques
Pour capturer les composants gras contenus dans les vapeurs de cuisson, on utilise des fi l-tres à graisse métalliques.
Attention :
En raison de la saturation croissante des résidus gras, le filtre devient inflammable, et le fonctionnement de la hotte peut être compromis.
Important :
Ne jamais tarder à laver les fi Itres à graisse métalliques pour prévenir le risque d'incendie pouvant survenir à cause de l'accumulation de la chaleur pendant la cuisson des fritures ou des rôtis.
Ils sont lavables même en lave-vaisselle et doivent être lavés chaque fois que le symbole F s'affiche ou environ tous le mois ou plus souvent même, en cas d'utilisation particulièrement intensive.
Démontage et montage des fi Itres à graisse métalliques
☐ Tirer sur les panneaux aspirants pour les ouvrir.
☐ Retirer les filtres un à un en agissant sur les crochets.
☐ Laver les filtres en évitant de les plier, et les faire sécher avant de les remonter. (Tout changement de couleur sur la surface du fi ltre, susceptible de se produire avec le temps, ne nuit en rien à l'effi cacité de ce dernier.)
Remonter les fi Itres à graisse métalliques.
□ Fermer les panneaux aspirants.
Rétablissement du signal d'alarme
□ Eteint les lumières et le moteur d'aspiration.
Appuyer sur la touche E jusqu'à ce que l'afficheur s'éteigne.
Filtres et entretien
Filtre au charbon actif :
Pour éliminer les odeurs en mode de fonctionnement à recirculation d'air.
Attention :
En raison de la saturation croissante des résidus gras, le filtre devient de plus en plus inflammable, et le fonctionnement de la hotte peut être compromis.
Important :
Ne jamais tarder à remplacer le filtre au charbon actif pour prévenir le risque d'incendie pouvant surve- nir à cause de l'accumulation de la chaleur pendant la cuisson des fritures ou des rôtis.
Il ne peut être ni lavé ni récupéré, il faut le changer quand C s'affi che ou au moins tous les ans.
Déclenchement du signal d'alarme
Pour les Hottes en Version Filtrante, l'alarme indiquant la saturation des Filtres doit être activée au moment de l'installation ou ultérieurement.
Éteindre les lumières et le moteur d'aspiration.
☐ Débrancher la hotte du réseau électrique.
☐ Rétablir le branchement en appuyant sur la touche B.
Lâcher la touche et deux rectangles en rotation apparaissent sur l'affi cheur.
Dans les 3 secondes qui suivent, appuyer sur la touche B jusqu'à ce que s'affi chent :
□ C clignotant deux fois – Alarme saturation fi ltre charbon active VALIDEE.
☐ C clignotant un fois – Alarme saturation fi ltre charbon active INVALIDEE.
Remplacement du fi ltre anti-odeur au charbon actif
Rétablissement du signal d'alarme
□ Eteint les lumières et le moteur d'aspiration.
Appuyer sur la touche E jusqu'à ce que l'afficheur s'éteigne.

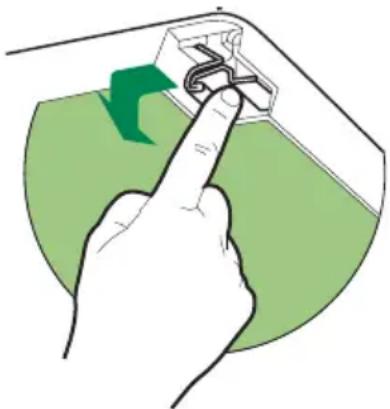

Changement des Filtres
☐ Tirer sur les panneaux aspirants pour les ouvrir.
Retirer les fi Itres à graisse métalliques.
☐ Retirer le filtre anti-odeur au charbon actif saturé en agissant sur les crochets qui le tiennent en place.
□ Mettre le nouveau filtre en l'accrochant bien en place. Les fi Itres peuvent être commandés auprès du Service Client.
Remonter les fi Itres à graisse métalliques.
☐ Fermer les panneaux aspirants.
Mise au rebus du fi ltre au charbon actif :
Les filtres au charbon actif ne contiennent pas de substances nocives. Ils peuvent donc être jetés comme par exemple les déchets communs.
Nettoyage et entretien
Couper le courant à la hotte aspirante en débranchant la prise électrique, ou en retirant le fusible.
☐ Lors du nettoyage des filtres à graisse, nettoyer également les dépôts de graisse sur les parties accessibles du châssis de la hotte.
On évite ainsi tout risque d'incendie et on assure le fonctionnement optimal de la hotte.
Pour nettoyer la hotte aspirante, utiliser une solution d'eau savonneuse bien chaude, ou un détergent délicat pour vitres.
□ Ne pas retirer les dépôts secs en les grattant, mais utiliser un chiffon humide pour les ramollir.
□ Ne pas utiliser de produits abrasifs ou d'éponges dures.
Précaution : ne pas utiliser d'alcool sur les surfaces en plastique car des zones opaques pourraient se former.
Attention ! Aérer suffisamment la cuisine, ne pas utiliser de fl ammes nues.
⚠️ Nettoyer les touches uniquement avec une solution d'eau savonneuse douce et un chiffon doux et humide. Pour les touches, ne pas utiliser de produits pour l'acier.
Surfaces en acier inoxydable:
Utiliser un détergent pour acier inoxydable délicat et non abrasif.
Nettoyer en frottant uniquement dans le sens du polissage de l'acier.
⚠️ Ne pas nettoyer les surfaces en acier inox avec des éponges dures, ni avec des détergents contenant du sable, de la soude, de l'acide ou du chlorure.
Surfaces en aluminium, peintes et en plastique :
Utiliser un chiffon pour vitres ou un chiffon en microfi bre doux ne laissant pas de poils.
□ Ne pas utiliser de chiffons secs.
□ Utiliser un détergent délicat pour vitres.
□ Ne pas utiliser de détergents corrosifs, acides ou alcalins.
□ Ne pas utiliser de produits abrasifs.
Remplacement des lampes
- Éteindre la hotte et couper le courant en débranchant la prise électrique ou désactivant l'interrupteur de sécurité.
⚠ Les lampes halogènes allumées chauffent. Le risque de brûlure subsiste encore quelques minutes après les avoir éteintes. - Avec la pointe d'un tournevis, extraire la lampe, en cas de difficulté, retirer les deux vis fixant le support de l'éclairage et le faire sortir de la hotte.
- Remplacer la lampe avec une nouvelle lampe ayant les mêmes caractéristiques, (lampe halogène commerciale, 12 Volts, maxi. 20 Watts, douille GU4).
Attention : porte-lampe.
- Remonter le support en le fi xant à l'aide des deux vis retirées au préalable.
- Rétablir le courant électrique en branchant la prise ou en activant l'interrupteur de sécurité.
Précaution : si l'éclairage ne fonctionne pas, contrôler d'avoir bien insérer les lampes.
Pannes
En cas de besoins d'explications ou de pannes, s'adresser au service après-vente. (Voir la liste des centres après-vente). En cas d'appel, veuillez indiquer :
E-Nr. FD
Noter ces données concernant votre produit dans le cadre ci-dessus. Elles se trouvent sur la plaquette d'identification, sous la grille porte-filtres, dans le compartiment interne de la hotte.
⚠ Le fabriquant n'accorde pas de garantie pour les réclamations liées à la conception et à l'exécution du parcours des conduits.
Précautions importantes
⚠ Les appareils mis au rebus ne sont pas des déchets sans valeur.
On peut en effet recycler nombre de matériaux le composant.
Rendre l'appareil à jeter inutilisable avant de le mettre au rebus.
⚠ L'emballage a protégé votre nouvel appareil pendant le transport. Tous les matériaux utilisés sont compatibles avec l'environnement et peuvent être recyclés. Nous vous prions de collaborer en vous débarrassant de l'emballage de façon écologique et correcte.
Informez-vous quant aux possibilités actuelles de mise au rebus auprès de votre revendeur spécialisé, ou auprès des autorités communales.
⚠️ La hotte aspirante peut être utilisée pour fonctionner en mode d'expulsion de l'air ou de recirculation de l'air.
⚠️ Monter toujours la hotte aspirante en position centrale par rapport au plan de cuisson.

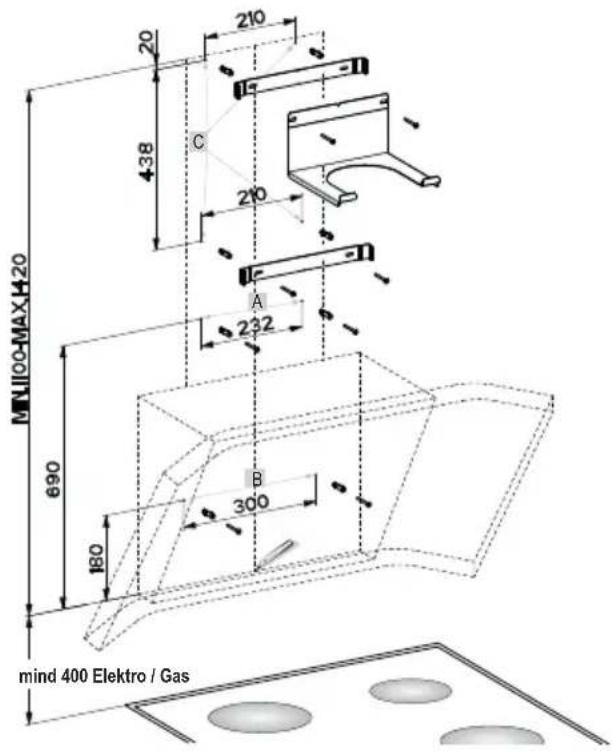

Distance minimale entre plaques électriques et bord inférieur de la hotte aspirante : 400 mm.
⚠️ Le montage de la hotte aspirante au-dessus d'un feu à combustibles solides, qui représente un risque d'incendie (par ex. étincelles), est permis si et seulement si le feu est muni d'un couvercle fermé non amovible et si toutes les normes de sécurité en vigueur dans le pays d'utilisation sont respectées.
Cette limite ne s'applique pas aux cuisinières au gaz ni aux plans de cuisson au gaz.
⚠ Plus la distance entre la hotte aspirante et le plan de cuisson est réduite, plus est grande la possibilité que dans la partie inférieure de la hotte aspirante puissent se former des gouttes à cause de la vapeur d'eau qui monte.
Précautions supplémentaires pour appareils de cuisson au gaz :
⚠️ Le montage des appareils de cuisson fonctionnant au gaz requiert l'observation des normes en vigueur dans le pays d'utilisation (par exemple, en Allemagne : Réglementation technique pour les installations au gaz TRGI).
⚠ Il est indispensable d'observer les normes de montage en vigueur et les instructions pour le montage du fabriquant d'appareils au gaz.
Il est permis de monter la hotte aspirante avec un seul coté près d'un meuble haut ou près d'un mur haut. Distance mini. 50 mm.
Distance minimale pour les appareils de cuisson au gaz entre le bord supérieur de la grille d'appui des casseroles et le bord inférieur de la hotte aspirante : 400 mm.
Avant le montage

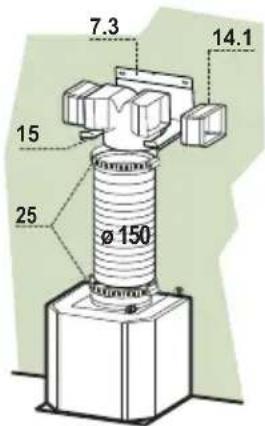

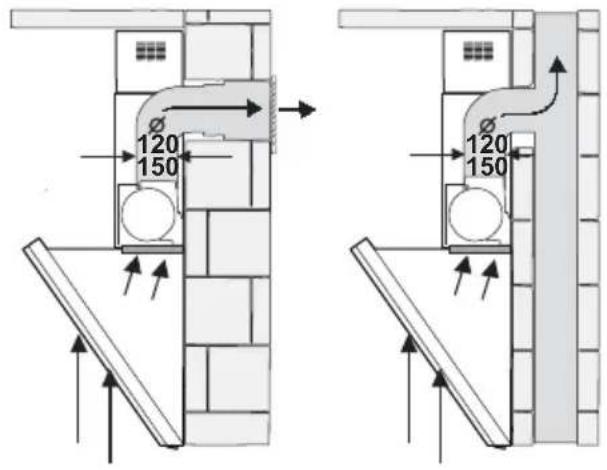

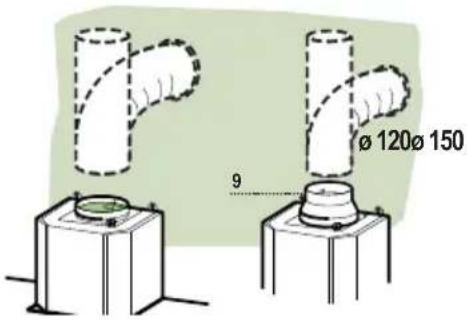

Fonctionnement à évacuation de l'air :
L'air à évacuer est acheminé vers le haut et passe par un ventilateur ou sort directement à l'air libre, par un conduit dans le mur externe.
Il est interdit d'évacuer l'air par une cheminée servant aux fumées ou pour des gaz de combustion, ou par un système de ventilation servant à aérer les locaux dans lesquels sont installés des foyers.
L'évacuation de l'air expulsé doit observer les normes administratives et légales (par ex. réglementations nationales pour les bâtiments).
En cas d'évacuation de l'air par des cheminées pour fumées ou gaz de combustion non utilisés normalement, il faut obtenir l'autorisation des autorités compétentes.
Pour faire fonctionner la hotte à expulsion d'air quand d'autres appareils dépendent du même conduit pour la combustion, (ex. appareils de chauffage au gaz, à l'huile ou au charbon, chauffe-eau à flux continu, chauffe-bain) il faut prévoir une alimentation suffisante de l'air, nécessaire à l'appareil par la combustion.
Le fonctionnement sera sans danger si, dans la pièce où est installé l'appareil de chauffage, la dépression ne dépasse pas 4 Pau (0,04 bars).
Ceci est possible quand l'air pour la combustion peut continuer à circuler dans la pièce par des ouvertures permanentes, ex. portes, fenêtres et dispositifs de ventilation au mur pour l'alimentation / l'expulsion de l'air ou au moyen d'autres dispositifs techniques tels que l'interdiction réciproque ou similaires.
Si l'air en alimentation n'est pas suffi sant, le risque d'intoxication subsiste en raison du retour des gaz de combustion.
Un système mural de ventilation pour l'alimentation / l'évacuation de l'air ne garantit pas à lui seul le respect de la valeur limite.
Note : Le calcul de l'aération pour la hotte doit toujours prendre en compte l'aération de toute l'habitation. Cette règle ne s'applique pas pour le fonctionnement des appareils de cuisson, ex. plan de cuisson et cuisinière à gaz.
Si l'air à évacuer sort par le mur extérieur, il convient d'utiliser un système de ventilation mural télescopique.
Rendement optimal de la hotte aspirante :
□ Conduit d'évacuation court et lisse.
Utiliser le moins de coudes possible.
Si possible grand diamètre des conduits et des coudes.
L'utilisation de conduits d'évacuation longs et rugueux, de nombreux coudes ou ayant des diamètres réduits provoque une déformation de l'indice de rechange de l'air et une augmentation du bruit.
⚠ Le fabriquant des hottes aspirantes n'accorde pas de garantie pour les réclamations liées à la conception et à l'exécution du parcours des conduits.
Avant le montage
Conduits ronds :
nous conseillons un diamètre interne de 150 mm, et un minimum de 120 mm.
□ Les chenaux à section carrée doivent avoir une section transversale interne équivalente à celle des conduits ronds.
Ils ne doivent pas présenter de fortes déviations.
∅ 120 mm env. 113 cm ^2
∅ 150 mm env. 177 cm ^2
En cas de diamètres différents : appliquer du ruban étanche.
En mode de fonctionnement à expulsion de l'air prévoir une alimentation suffisante de l'air.
Connexion du conduit d'évacuation ∅ 150 :
☐ Fixer le conduit directement sur la sortie de l'air du corps de la hotte.
Connexion du conduit d'évacuation ∅ 120 :
☐ Fixer la bride de réduction directement sur la sortie de l'air du corps de la hotte.
☐ Fixer le conduit directement sur la bride de réduction.
Branchement en version fi Itrante
Avec un fi ltre au charbon actif, en l'absence de toute possibilité pour le fonctionnement en mode d'évacuation de l'air.
⚠️ Le kit de montage ainsi que les fi Itres de rechange sont disponibles auprès de tout revendeur autorisé. Vous trouverez les codes des accessoires à la fin de cette notice d'emploi.
□ Le mur doit être plat et vertical.
☐ Prévoir une fixation robuste des chevilles.
Poids en kg : 20,0.
Sous réserve de modifi cations dans le cadre de l'évolution technique.
Branchement électrique
Pour le branchement de la hotte, il suffit d'une prise avec la terre installée à norme. Installer la prise avec la terre dans un lieu si possible accessible, en proximité de la hotte.
La prise avec la terre devrait être branchée sur un circuit électrique indépendant.
Si, après le montage de la hotte, la prise avec la terre n'est plus accessible, il faudra installer un dispositif de séparation comme dans le cas d'un branchement fi xe.
En cas de branchement fi xe requis :
La hotte aspirante doit être branchée uniquement par un installateur-électricien autorisé par la société fournissant l'énergie électrique.
Un dispositif de séparation doit être prévu dans l'installation domestique. Par dispositifs d'installation, on entend les interrupteurs ayant une ouverture entre les contacts supérieurs à 3 mm et une ouverture sur tous les pôles. Les interrupteurs automatiques et les relais font également partie de cette catégorie.
⚠ Si le câble d'alimentation de cet appareil est abîmé, éviter tout risque en le faisant remplacer par le fabriquant, son service après-vente ou tout personnel spécialisé.
Données électriques :
Elles se trouvent sur la plaquette d'identifi cation, à l'intérieur de l'appareil - sous le fi ltre métallique à graisse.
Pour les réparations couper toujours le courant à l'appareil.
Longueur du câble électrique : 1,30 m.
Cette hotte aspirante est conforme aux normes CEE pour le blindage contre les interférences radio.
Montage
La hotte est prévue pour être montée au mur de la cuisine.
- Retirer les panneaux aspirants et les fi Itres métalliques (voir chapitre Filtres et Entretiens).
- Sur le mur, tracer une ligne médiane allant du plafond au rebord inférieur de la hotte.
- Au moyen du patron ou en suivant le croquis, marquer les centres des trous (A-B-C) sur le mur pour la fi xation des vis.
⚠️ Respecter la distance minimum de sécurité de 400 mm entre le plan de cuisson et la hotte pour les brûleurs à gaz et les plaques électriques.
- Percer les trous A et B ∅ 8 mm utilisés pour la hotte, puis C ∅ 8 mm pour fixer les équerres de fi xation du conduit
- Insérer les chevilles 11 dans les trous s'assurer qu'elles sont bien à ras du mur.
- Fixer les équerres 7.2.1 au moyen des vis 12a fournies
En cas d'installation en version filtrante avec conduit, l'équerre supérieure 7.2.1 doit être fi xée en même temps que le support du raccord fi ltrant 7.3
- Visser les 2 vis 12a fournies dans les trous de fi xation du corps hotte, en laissant un espace de 5-6 mm entre le mur et la tête de la vis.
Précaution : tenir compte de tout éventuel accessoire spécial à monter.

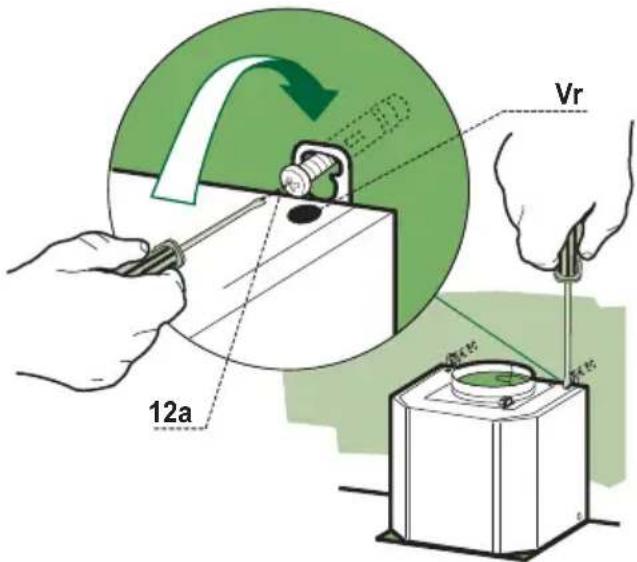

Montage du corps de hotte
- Avant d'accrocher le corps hotte, serrer les deux vis Vr situées sur les points d'accrochage du corps hotte.
- Accrocher le corps hotte aux vis 12a prévues à cet effet.
- Serrer définitivement les vis 12a de support.
- Agir sur les vis Vr pour niveler le corps hotte.
- Visser la vis de sécurité 11.
Connexion sortie de l'air en version aspirante
Pour l'installation en Version Aspirante, connecter la Hotte au conduit d'évacuation au moyen d'un tuyau rigide ou fl exible, dont le choix sera laissé à l'installateur.
Insérer la bride de réduction 9, sur la sortie du corps de la hotte.
☐ Fixer le tuyau à l'aide du collet serre-tuyaux. Le matériel nécessaire n'est pas fourni avec l'appareil.
Retirer les filtres anti-odeur au charbon actif.
Montage
Connexion sortie de l'air en version fi Itrante
⚠️ Tous les composants mentionnés dans la procédure suivante sont compris dans le kit filtrant. Les codes des accessoires se trouvent à la fi n de cette notice d'emploi.
□ Insérer le raccord 15 dans l'équerre de support 7.3.
Insérer latéralement les rallonges du raccord 14.1 sur le raccord 15.
S'assurer que les rallonges du raccord 14.1 débouchenten face des ouvertures du conduit, aussi bien horizontalement que verticalement.
☐ Connecter le raccord 15 à la sortie du corps de la hotte au moyen d'un tuyau ø150 mm.
Utiliser les collets 25 pour fixer le tuyau de connexion entre la sortie de l'air du corps de la hotte et le raccord 15.
S'assurer d'avoir installé les filtres au charbon. (voir paragraphe "Filtre au charbon" dans le chapitre Filtres et Entretien)

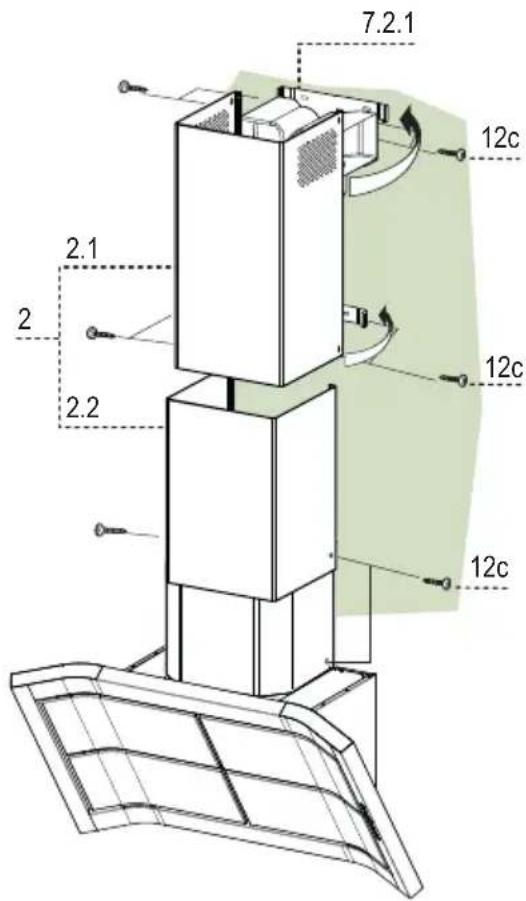

Montage du conduit
Conduit supérieur
Écarter légèrement les deux pans latéraux, les accrocher derrière les équerres 7.2.1 et les refermer complètement.
☐ Fixer les côtés aux équerres à l'aide des 4 vis 12c (2,9 x 6,5) fournies avec l'appareil.
S'assurer que les rallonges du raccord débouchent en face des ouvertures du conduit.
Conduit inférieur
Écarter légèrement les deux pans latéraux du conduit, les accrocher entre le conduit supérieur et le mur et les refermer complètement.
☐ Fixer latéralement la partie inférieure au corps de la hotte, au moyen de 2 vis 12c fournies avec l'appareil.
