Produkttyp	Dunstabzugshaube
Marke	Bosch
Modell	DWK096751

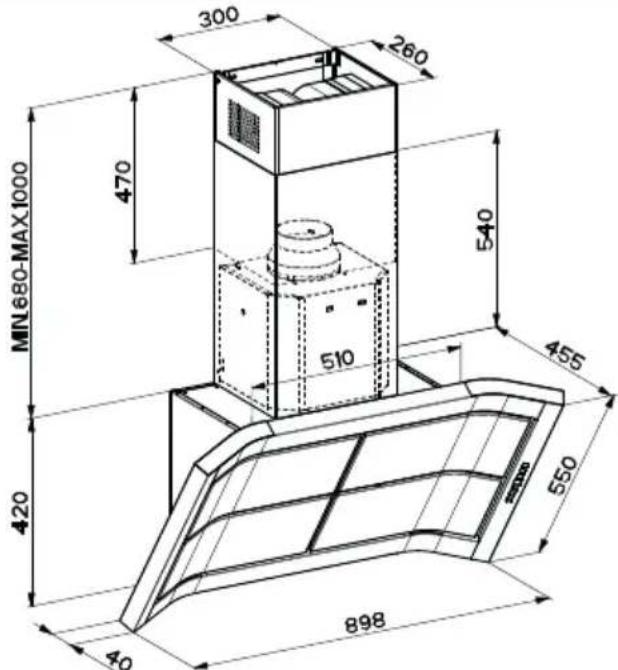

Abmessungen (H x B x T)	680 - 1000 mm x 898 mm x 300 mm
Gewicht	20,0 kg
Stromversorgung	220-240 V, Kabel 1,30 m
Betriebsarten	Abluft- und Umluftbetrieb
Saugstufen	Stufenlose Einstellung + Intensivstufe (10 Minuten)
Fettfilter	Metall, spülmaschinengeeignet
Aktivkohlefilter	Austauschbar (nicht waschbar), jährlicher Wechsel
Beleuchtung	Halogenlampen 12 V max. 20 W, Sockel GU4
Bedienung	Sensortasten mit LED-Anzeige
Sonderfunktionen	Automatische Abschaltverzögerung (30 min), Filter-Sättigungsanzeige
Mindestabstand Kochfeld	400 mm (Elektro und Gas)

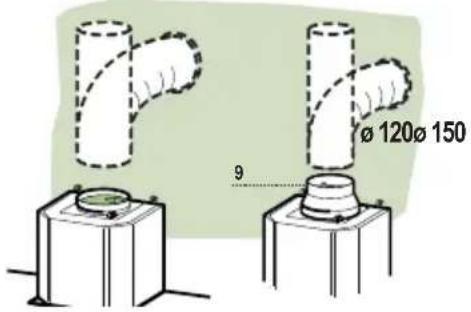

Abluftrohrdurchmesser	150 mm (mind. 120 mm)
Reinigung und Pflege	Feuchtes Tuch und mildes Reinigungsmittel, keine Scheuermittel
Sicherheit	Automatische Abschaltung, Überhitzungsschutz, elektrische Trennvorrichtung
Ersatzteile und Reparatur	Filter, Lampen erhältlich; Reparatur durch Fachpersonal
Allgemeine Informationen	Haushaltsgebrauch, WEEE-konform, Herstellergarantie

Häufig gestellte Fragen - DWK096751 BOSCH

Wie hoch ist der Mindestabstand über einem Gasherd?

Der Mindestabstand zwischen der Oberkante des Topfrasters und der Unterkante der Dunstabzugshaube beträgt 400 mm.

Wie reinige ich die Metallfettfilter?

Die Metallfettfilter können in der Spülmaschine oder von Hand mit einem milden Reinigungsmittel gewaschen werden. Es wird empfohlen, sie etwa monatlich oder wenn das Symbol F erscheint, zu reinigen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss jährlich oder wenn das Symbol C erscheint, ausgetauscht werden. Er kann nicht gewaschen oder regeneriert werden.

Wie wechsle ich die Halogenlampen?

Schalten Sie die Haube aus und ziehen Sie den Netzstecker. Entfernen Sie die Lampe mit einem Schraubendreher (ggf. die Halterung losschrauben). Ersetzen Sie sie durch eine Halogenlampe 12 V, max. 20 W, Sockel GU4.

Was ist der Unterschied zwischen Abluft- und Umluftbetrieb?

Im Abluftbetrieb werden die Dämpfe über einen Kanal nach außen abgeleitet. Im Umluftbetrieb wird die Luft durch einen Aktivkohlefilter gereinigt und wieder in die Küche zurückgeführt.

Wie aktiviere ich die automatische Abschaltverzögerung?

Drücken Sie die Taste E, um die automatische Abschaltung nach 30 Minuten zu aktivieren. Der Punkt unten rechts im Display blinkt zur Bestätigung.

Was tun, wenn die Haube gar nicht mehr funktioniert?

Überprüfen Sie zuerst die Stromversorgung (Steckdose, Sicherung). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst und geben Sie die E-Nr. und FD auf dem Typenschild an.

Welche Reinigungsmittel sollten vermieden werden?

Verwenden Sie niemals Scheuermittel, harte Schwämme, Alkohol auf Kunststoffteilen oder Reinigungsmittel, die Sand, Natronlauge, Säure oder Chlorid auf Edelstahl enthalten.

Kann die Haube über einem Holzfeuer installiert werden?

Ja, nur wenn das Feuer mit einem fest geschlossenen, nicht abnehmbaren Deckel ausgestattet ist und alle lokalen Sicherheitsvorschriften eingehalten werden.

Wo finde ich Ersatzteile wie Filter oder Lampen?

Ersatzteile sind bei jedem autorisierten Händler oder über den Bosch-Kundendienst erhältlich. Die Referenzen finden Sie am Ende der Anleitung.

BEDIENUNGSANLEITUNG DWK096751 BOSCH

de Gebrauchs- und Montageanleitung

Betriebsmodus

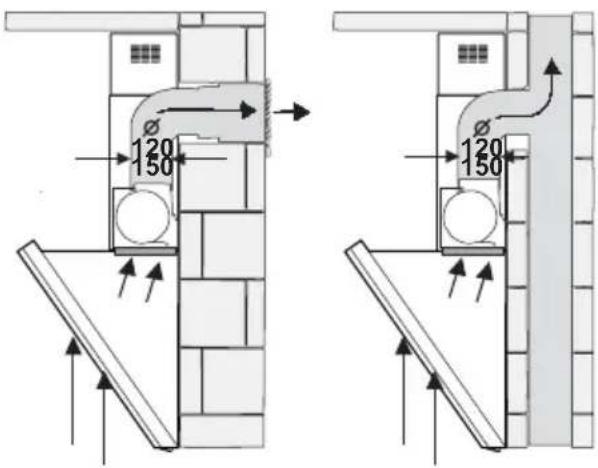

Abluftbetrieb:

☐ Der Lüfter der Abzugshaube saugt die Kochdünste an und fördert sie durch den Fettfi Iter ins Freie.
☐ Der Fettfilter hält die Fettpartikel der Kochdünste zurück.
☐ Die Küche bleibt so vollkommen frei von Fett und Gerüchen.

Für den Abluftbetrieb der Abzugshaube bei gleichzeitiger Funktion einer kaminabhängigen Verbrennung (z.B. Heizkörper, die mit Gas, Heizöl oder Kohle betrieben werden, Durchlauferhitzer, Boiler) muss für eine ausreichende Luftzufuhr gesorgt werden, damit die Feuerung brennen kann.

Sofern in dem Raum, in dem sich die Feuerstelle befi ndet, ein Unterdruck von 4 Pa (0,04 mbar) nicht überschritten wird, ist die gefahrlose Funktion möglich.

Dies ist möglich, wenn die Verbrennungsluft über nicht verschließbare Öffnungen, wie z. B. an Türen, Fenstern und in Kombination mit Mauerkästen für die Ab- und Zuluft, oder mittels anderer technischer Maßnahmen, wie gegenseitige Sperrung und ähnliches, unbehindert zuströmen kann.

Betriebsmodus

Wenn die Zuluft nicht ausreicht, kann auf Grund der Rückführung von Verbrennungsgasen Vergiftungsgefahr entstehen.

Ein Mauerkasten für Zu- und Abluft allein kann die Einhaltung des Grenzwerts nicht gewährleisten.

Anmerkung: Bei der Bewertung muss immer die Gesamtbilanz der Wohnungsbelüftung berücksichtigt werden. Diese Regel gilt nicht für die Funktion von Kochgeräten, wie Kochfl ächen und Gasherde.

Der Gebrauch der Haube im Umluftbetrieb mit Aktivkohlefi Iter, ist ohne Einschränkungen zulässig.

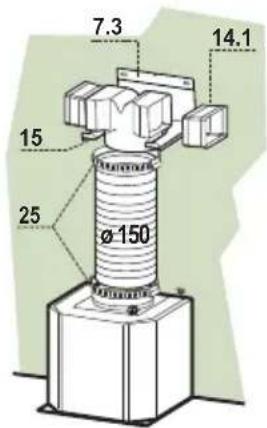

Umluftbetrieb:

☐ Für diese Betriebsart muss ein Aktivkohlefilter montiert werden (siehe Kapitel "Filter und Wartung").
Bei Ihrem Fachhändler können Sie den Montagesatz und die Ersatzfi Iter erstehen. Die Bestellnummern der Zubehöre sind am Ende dieser Gebrauchsanweisung angeführt.
Das Lüfterrad der Abzugshaube saugt die Kochdünste ab, fördert sie durch den Fettfi Iter und den Aktivkohlefi Iter und lässt die gereinigte Luft wieder in die Küche.
☐ Der Fettfilter hält die Fettpartikel der Kochdünste zurück.
☐ Der Aktivkohlefilter absorbiert Essensgerüche.
⚠ Wird kein Aktivkohlefi Iter montiert, können Essensgerüche und Kochdünste nicht beseitigt werden.

Erstmaliger Gebrauch:

☐ Diese Gebrauchsanweisung ist für mehrere Geräteversionen gedacht. Daher kann es sein, dass bestimmte Details der Ausstattung beschrieben werden, die Ihr Gerät nicht betreffen.
☐ Diese Abzugshaube entspricht den einschlägigen Sicherheitsvorschriften.

Reparaturen dürfen nur von Fachpersonal durchgeführt werden.

Unsachgemäß durchgeführte Reparaturen können den Benutzer ernsthaft gefährden.

☐ Lesen Sie die Gebrauchsanweisung sorgfältig durch, bevor Sie das neue Gerät benutzen. Die Gebrauchsanweisung enthält für Ihre Sicherheit, sowie für den Gebrauch und die Wartung des Gerätes wichtige Informationen.

Bewahren Sie die Gebrauchs- und Wartungsanweisung für etwaige spätere Benutzer sorgfältig auf.

☐ Dieses Gerät ist mit der WEEE-Kennzeichnung gemäß der europäischen Richtlinie 2002/96/EG für elektrische und elektronische Geräte(Waste Electrical and Eelectronic Eequipment) ausgestattet.

Diese Richtlinie defi niert die Normen über die Entsorgung von Elektro- und Elektronikaltgeräten, die auf dem gesamten Gebiet der Europäischen Gemeinschaft gültig sind.

Gaskochfl ächen und Gaskochstellen

Lassen Sie nicht alle Kochstellen gleichzeitig bei größter Flamme längere Zeit (max. 15 Minuten) eingeschaltet, weil Sie sich andernfalls beim Berühren der Gehäuseoberfl äche verbrennen könnten, oder die Absaughaube Schaden erleiden kann. Wenn die Abzugshaube bei gleichzeitiger Funktion von drei oder mehr gasbetriebenen Kochstellen eingesetzt wird, muss sie bei höchster Stufe funktionieren.

Sicherheitshinweise:

⚠️ Unter der Abzugshaube keine Speisen flambieren.
Wenn der Fettfi Iter von den Flammen erreicht wird, kann er sich entzünden.

⚠ Brennende Kochstellen müssen immer von Kochtopfen besetzt sein.

Der Einsatz der Abzugshaube über Feuerstellen für feste Brennstoffe (Kohle, Holz, usw.) ist nur beschränkt zulässig (siehe Kapitel "Montageanleitung").

⚠️ Wenn das Gerät schadhaft ist, darf es nicht in Betrieb gesetzt werden.

⚠ Anschluss und Inbetriebsetzung müssen von einem Techniker ausgeführt werden.

⚠️ Wenn das Gerätekabel beschädigt ist, muss es, um jedes Risiko auszuschalten, vom Hersteller, von Ihrem Kundendienst oder einem Fachmann ersetzt werden.

Das Verpackungsmaterial muss vorschriftsmäßig entsorgt werden (siehe Kapitel "Montageanleitung").

Diese Abzugshaube ist ausschließlich für den Einsatz im Haushalt bestimmt.

⚠️ Verwenden Sie die Abzugshaube nur mit eingeschraubten Lampen.

⚠️ Durchgebrannte Lampen müssen sofort ersetzt werden, damit die übrigen Lampen nicht überlastet werden.

⚠️ Verwenden Sie die Abzugshaube nie ohne Fettfi Iter.

⚠ Überhitzte Fette und Öle sind leicht entzündbar. Lassen Sie den Herd daher nicht unbeaufsichtigt, während Sie mit Fett oder Öl kochen (z.B. beim Frittieren).

⚠️ Bei der erstmaligen Inbetriebnahme die Abzugshaube gründlich säubern.

Gebrauch der Abzugshaube

⚠ Um die Kochdünste wirkungsvoll zu beseitigen, wie folgt vorgehen:
☐ Die Abzugshaube einschalten, sobald mit dem Kochen begonnen wird.
☐ Die Abzugshaube erst dann ausschalten, nachdem die Kochstellen seit einigen Minuten ausgeschaltet sind.

Taste	Funktion Display
A	Schaltet den Motor der Absauganlage bei der zuletzt verwendeten Geschwindigkeit ein und aus.	Zeigt die eingestellte Geschwindigkeit an
B	Vermindert die Betriebsgeschwindigkeit.
C	Erhöht die Betriebsgeschwindigkeit.
D	Aktiviert von jeder Geschwindigkeit aus, auch bei abgestelltem Motor, die Intensivgeschwindigkeit, die auf 10 Minuten zeitgeregelt ist. Nach Ablauf dieser Zeit kehrt das System zu der zuvor eingestellten Geschwindigkeit zurück.	Zeigt H
E	Aktiviert das automatische Ausschalten mit einer Verzögerung von 30 Min. Ermöglicht die Beseitigung von Restgerüchen und kann von jeder Position aus aktiviert werden. Zum Deaktivieren die Taste drücken oder den Motor abstellen.	Der Punkt unten rechts blinkt
F	Ein leichter Druck, schaltet die Beleuchtung ein oder aus. Ein angehaltener Druck schaltet die verminderte Beleuchtung ein oder aus.

Filter und Wartung

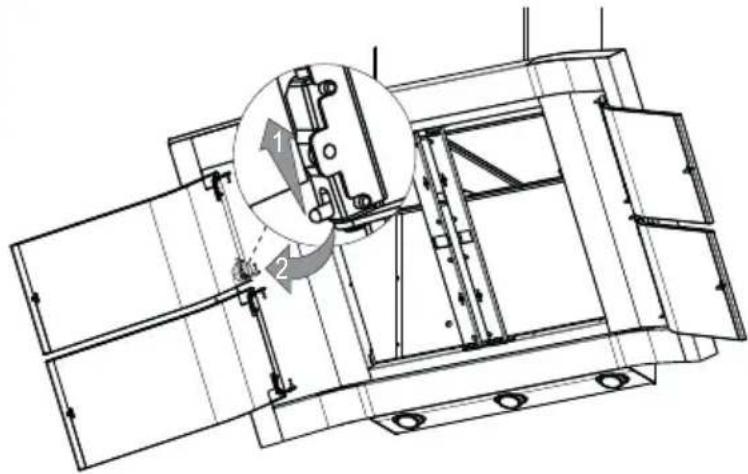

Randabsaugungspaneele

⚠️ Das Randabsaugungspaneel darf keinesfalls im Geschirrspüler gewaschen werden.

Das Randabsaugungspaneel durch Ziehen öffnen.
☐ Die Platte vom Haubenkörper aushaken, indem der Hebel des Befestigungsstiftes verschoben wird.

☐ Außen mit einem feuchten Lappen und neutralem Flüssigreiniger säubern.
Innen mit einem feuchten Lappen und neutralem Reinigungsmittel säubern; keine nassen Lappen oder Schwämme oder Wasserstrahl verwenden; kein Scheuermittel verwenden.
Am Ende die Platte wieder am Haubenkörper einhaken und schließen, indem der Drehknopf in die dem Öffnen entgegengesetzte Richtung gedreht wird.

Metallfettfi Iter

Um die Fettpartikel der Kochdünste zurückzuhalten, werden spezielle Metallfettfi Iter eingesetzt.

Achtung:

Wegen der zunehmenden Sättigung mit Fettrückständen wird der Filter leicht entzündbar und die Leistungsfähigkeit der Abzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Waschen der Metallfettfi Iter wird der Brandgefahr vorgebeugt, die aufgrund der starken Hitzeentwicklung beim Frittieren oder Braten entstehen kann.

Die Fettfi Iter sind spülmaschinengeeignet und müssen gewaschen werden, sobald am Display die Aufschrift F erscheint oder mindestens alle 1 Monat, oder auch öfter, je nach Intensität des Gebrauchs.

Ausbau und Wiedereinbau der Metallfettfi Iter

☐ Die Randabsaugungspaneele durch Ziehen öffnen.
☐ Die Filter einen nach dem andern ausklinken.

☐ Die Filter waschen, ohne sie zu verbiegen, und vor dem erneuten Einbau trocknen lassen. (Die Farbe der Filteroberfl äche kann sich mit der Zeit verändern, was aber die Wirksamkeit keinesfalls beeinträchtigt.)
☐ Die Filter wieder einbauen. ☐ Die Randabsaugungspaneele wieder schließen.

Reset des Alarmsignals

☐ Licht und Gebläsemotor abschalten.
☐ Die Taste E drücken, bis das Display verlöscht.

Aktivkohlefi Iter:

Dieser beseitigt im Umluftbetrieb beim Kochen entstehende Gerüche.

Achtung:

Wegen der zunehmenden Sättigung mit Fettrückständen wird der Filter leicht entzündbar und die Leistungsfähigkeit der Abzugshaube kann beeinträchtigt werden.

Wichtig:

Durch das rechtzeitige Auswechseln des Aktivkohlefi Iters wird Brandgefahr vorgebeugt, die aufgrund der starken Hitzeentwicklung beim Frittieren und Braten entstehen kann.

Der Aktivkohlefi Iter ist weder waschbar, noch regenerierbar und muss ausgewechselt werden, wenn am Display die Aufschrift C erscheint, oder nach mindestens pro Jahr.

Aktivierung des Alarmsignals

Bei den Filterversionen der Abzugshauben wird die Alarmanzeige für Filtersättigung im Augenblick der Installation oder in der Folge aktiviert.

☐ Die Beleuchtung und den Abzugsmotor ausschalten.
☐ Die Abzugshaube von der Netzversorgung trennen.
☐ Den Anschluss wieder herstellen, indem die Taste B gedrückt wird.
☐ Bei Loslassen der Taste erscheinen am Display zwei drehende Rechtecke.
☐ Innerhalb von 3 Sekunden die Taste B drücken, bis am Display die Bestätigung erscheint:
☐ 2 maliges Blinken der Aufschrift C – Sättigungsalarm Aktivkohlefi Iter AKTIVIERT
☐ 1 maliges Blinken der Aufschrift C - Sättigungsalarm Aktivkohlefi Iter DEAKTIVIERT.

Auswechseln des Aktivkohle-Geruchsfi Iters

Reset des Alarmsignals

☐ Licht und Gebläsemotor abschalten.
☐ Die Taste E drücken, bis das Display verlöscht.

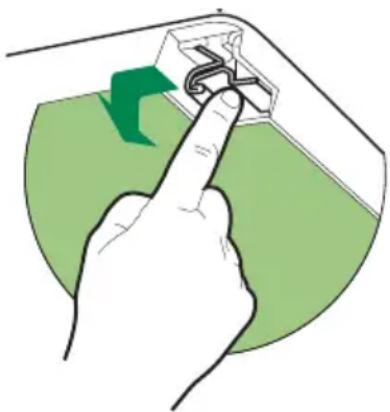

Auswechseln des Aktivkohlefi Iters:

☐ Die Randabsaugungspaneele durch Ziehen öffnen.
☐ Die Fettfi Iter aus Metall entfernen.
☐ Den gesättigten Aktivkohlefilter durch Öffnen der Klammern ausbauen.

☐ Den neuen Filter in seinen Sitz einhängen. Die Filter können bei unserem Kundendienst bestellt werden
☐ Die Filter wieder einbauen.
☐ Die Randabsaugungspaneele wieder schließen.

Entsorgen des Aktivkohlefi Iters:

☐ Die Aktivkohlefilter enthalten keine schädlichen Stoffe. Sie können als normaler Hausmüll entsorgt werden.

Reinigung und Wartung

Die Abzugshaube spannungslos machen, indem der Stecker abgezogen oder die Sicherung herausgenommen wird.

☐ Wenn die Fettfi Iter gewaschen werden, auch die Fettablagerungen an den erreichbaren Stellen des Gehäuses beseitigen.
Damit wird Brandgefahr vorgebeugt und eine optimale Funktion gewährleistet.
☐ Die Abzugshaube mit heißem Seifenwasser oder einem milden Glasreiniger säubern.
☐ Eingetrockneten Schmutz nicht gewaltsam abkratzen, sondern mit einem feuchten Lappen aufweichen und entfernen.
Keine schleifenden Mittel oder harte Schwämme benutzen.
☐ Hinweis: Die Kunststoffflächen nicht mit Alkohol (Spiritus) behandeln. Derlei Mittel könnten matte Stellen hinterlassen.

Achtung: Die Küche ausreichend lüften, keine offene Flammen benutzen.

⚠️ Die Bedientasten mit einem weichen Lappen und einer Lösung aus Wasser und einem milden Reinigungsmittels säubern. Die Bedientasten nicht mit Reinigern für Edelstahl behandeln.

Edelstahlfl ächen:

☐ Einen milden, nicht schleifenden Reiniger für Edelstahl verwenden.
Edelstahlflächen immer in Polierrichtung abreiben.

Edelstahlfl ächen nicht mit harten Schwämmen oder Mitteln reinigen, die Scheuersand, Natriumkarbonat, Säure oder Chlor enthalten.

Aluminium-, Lack- und Kunststofffl ächen:

Ein Tuch für Fensterscheiben oder ein fusselfreies Mikrofasertuch verwenden.
☐ Keine trockenen Lappen benutzen.
☐ Ein mildes Fensterputzmittel verwenden.
☐ Keine korrosiven, sauren oder alkalischen Reinigungsmittel verwenden.
☐ Keine schleifenden Produkte benutzen.

Auswechseln der Lampe

1. Die Abzugshaube spannungslos machen, indem der Stecker abgezogen oder der Sicherheitsschalter ausgeschaltet wird.

Halogenlampen werden während der Funktion heiß. Auch einige Minuten nach dem Ausschalten kann noch Verbrennungsgefahr bestehen.

1. Die Lampe eventuell mit Hilfe einer Schraubenzieherspitze herausnehmen, die beiden Befestigungsschrauben der Lampenhalterung ausbauen und die Halterung aus der Haube nehmen.

2. Die Lampe gegen eine neue Lampe mit gleichwertigen Merkmalen auswechseln (Halogen-lampe zu 12 Volt, max. 20 Watt, Fassung GU4).

Achtung: Lampenhalter.

1. Die Fassung wieder einsetzen und mit den zuvor ausgebauten Schrauben fi xieren.
2. Das Gerät wieder unter Spannung setzen, indem der Stecker eingesteckt oder der Sicherheitsschalter eingeschaltet wird.

Hinweis: sollte die Beleuchtung nicht funktionieren, muss kontrolliert werden, ob die Lampe korrekt eingesetzt wurde.

Störungen

Im Falle von Fragen oder Störungen wenden Sie sich bitte an den Kundendienst.

(Siehe Liste der Kundendienstzentren).

Wenn Sie den Kundendienst kontaktieren, bitte die folgenden Angaben machen:

E-Nr.

FD

Im obigen Schema diese Kenndaten des Gerätes eintragen. Diese Daten können Sie dem Typenschild entnehmen, welches sich im Innern der Haube befinet und nach Ausbau des Filterhaltegitters zugänglich ist.

Der Hersteller der Abzugshauben übernimmt keine Garantie für Reklamationen, die auf Planung und Ausführung des Rohrverlaufs zurückzuführen sind.

Wichtige Hinweise

⚠️ Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden Altgeräte sind vor der Verschrottung unbrauchbar zu machen.
⚠️ Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle verwendeten Materialien sind umweltverträglich und wiederverwendbar. Bitte helfen Sie mit, indem Sie die Verpak- kung umweltgerecht entsorgen.

Informieren Sie sich bitte über die aktuellen Entsorgungsmöglichkeiten bei Ihrem Fachhändler oder bei der Gemeindeverwaltung.

Diese Abzugshaube kann in Abluft- oder Umluftversion betrieben werden.

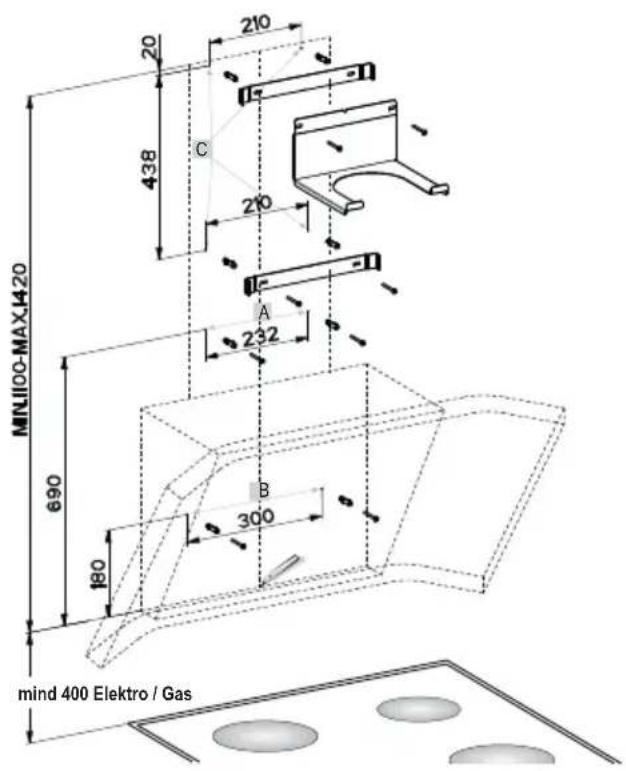

⚠️ Die Abzugshaube muss stets zentriert über dem Kochfeld montiert werden.
⚠️ Mindestabstand zwischen Elektroherdplatten und unterer Kante der Abzugshaube: 400 mm.
Über einer Feuerstätte für feste Brennstoffe, von der Brandgefahr ausgehen kann (z. B. Funken), ist die Montage der Abzugshaube nur zulässig, wenn die Feuerstätte über eine verschlossene, nicht abnehmbare Abdeckung verfügt, und wenn zugleich alle einschlägigen nationalen Normen eingehalten werden.

Diese Einschränkung gilt nicht für Gasherde und Gaskochfelder.

Je geringer der Abstand zwischen Abzugs-haube und Kochfeld ausfällt, um so größer ist die Möglichkeit, dass am unteren Bereich der Haube aufgrund des aufsteigenden Wasserdampfs Tropfen kondensieren.

Zusatzhinweise für Gaskochgeräte:

Bei der Montage von Gasherden sind die einschlägigen nationalen Normen zu beachten (z. B. in Deutschland: Technische Regeln für Gasinstallationen TRGI).
⚠️ Geltende Montagevorschriften und die Montageanweisungen des Herstellers der Gaskochgeräte sind unbedingt zu befolgen.
⚠️ Die Abzugshaube darf nur an einer Seite neben einem hohen Schrank oder einer hohen Wand montiert werden. Mindestabstand 50 mm.
⚠ Mindestabstand bei Gasherden zwischen oberem Rand des Topfträgers und unterem Rand der Abzugshaube: 400 mm.

Zur Beachtung vor der Montage

Abluftbetrieb

Die Abluft wird durch einen Entlüftungsschacht nach oben oder direkt durch die Außenwand ins Freie abgeführt.

Es ist verboten, die Abluft in einen normalerweise benutzten Kamin für Rauch oder Abgase oder in einen Schacht einzuleiten, der für den Abzug der Luft aus Räumen dient, in denen sich Feuerstätten befin den.

Bei der Abluft sind die einschlägigen Verwaltungs- und Gesetzesvorschriften einzuhalten (z. B. nationale Bauvorschriften).

Falls die Abluft in normalerweise nicht benutzte Kamine für Rauch und Abgase eingeleitet werden soll, ist zu-nächst die entsprechende Genehmigung bei der zuständigen Behörde zu beantragen.

Für den Abluftbetrieb der Abzugshaube bei gleichzeitiger Funktion einer kaminabhängigen Verbrennung (z. B. Heizkörper, die mit Gas, Heizöl oder Kohle betrieben werden, Durchlauferhitzer, Boiler) muss für eine ausreichende Luftzufuhr gesorgt werden, damit die Feuerung brennen kann.

Sofern in dem Raum, in dem sich die Feuerstelle befi ndet, ein Unterdruck von 4 Pa (0,04 mbar) nicht überschritten wird, ist die gefahrlose Funktion möglich.

Dies ist möglich, wenn die Verbrennungsluft über nicht verschließbare Öffnungen, wie z. B. an Türen, Fenstern und in Kombination mit Mauerkästen für die Ab- und Zuluft, oder mittels anderer technischer Maßnahmen, wie gegenseitige Sperrung und ähnliches, unbehindert zuströmen kann.

Wenn die Zuluft nicht ausreicht, kann auf Grund der Rückführung von Verbrennungsgasen Vergiftungsgefahr entstehen.

Ein Mauerkasten für Zu- und Abluft allein kann die Einhaltung des Grenzwerts nicht gewährleisten.

Anmerkung: Bei der Bewertung muss immer die Gesamtbilanz der Wohnungsbelüftung berücksichtigt werden. Diese Regel gilt nicht für die Funktion von Kochgeräten, wie Kochfl ächen und Gasherde.

Wenn die Abluft durch die Außenwand abgeführt wird, sollte ein Teleskopmauerkasten verwendet werden.

Optimale Leistung der Abzugshaube ist gegeben bei:

□ Kurzem, glattem Abzugsrohr,
so wenig wie möglich Rohrbögen,
☐ möglichst großem Rohrdurchmesser und großen Rohrbögen.

Der Einsatz von langen, rauen Abluftrohren mit vielen Rohrbögen oder kleinem Durchmesser führt zu Abweichungen von der geforderten Luftaustauschrate sowie zugleich zu Geräuschbelästigung.

⚠️ Der Hersteller der Abzugshauben übernimmt keine Garantie für Reklamationen, die auf Planung und Ausführung des Rohrverlaufs zurückzuführen sind.

Zur Beachtung vor der Montage

Runde Rohre

Wir empfehlen einen Innendurchmesser von 150 mm, mindestens sind 120 mm erforderlich.

☐ Abluftkanäle mit viereckigem Querschnitt müssen einen Innenquerschnitt haben, der dem der runden Rohre gleichkommt.

Sie sollten keine großen Abweichungen aufweisen.

∅ 120 mm ca. 113 cm ^2

∅ 150 mm ca. 177 cm ^2

☐ Bei unterschiedlichen Rohrdurchmessern: Dichtungsband anbringen.
☐ Bei Abluftbetrieb ist für ausreichende Zufuhr von Frischluft zu sorgen.

Anschluss des Abluftrohrs mit ∅ 150:

Das Rohr direkt an der Luftaustrittsöffnung am Haubenkörper befestigen.

Anschluss eines Abluftrohrs mit ∅ 120:

☐ Den Reduzierfl ansch direkt am Luftaustritt an der Abzugshaube befestigen.
Das Rohr direkt am Reduzierfl ansch befestigen.

Filteranschluss

Mit Aktivkohlefilter, falls keine andere Möglichkeit für Abluftbetrieb vorhanden ist.

Bei Ihrem Fachhändler können Sie den Montagesatz und die Ersatzfi Iter erstehen.

Die Bestellnummern der Zubehöre sind am Ende dieser Gebrauchsanweisung angeführt.

Vorbereitung der Wand

☐ Die Wand muss eben und senkrecht sein.
☐ Die Dübel sorgfältig befestigen.

Gewicht in kg: 20,0

Unter Vorbehalt von baulichen Änderungen im Rahmen der technischen Weiterentwicklung.

Elektrischer Anschluss

Die Abzugshaube darf nur an eine geerdete, vorschriftsgemäß installierte Steckdose angeschlossen werden. Die geerdete Steckdose an einem möglichst gut zugänglichen Ort in der Nähe der Abzugshaube installieren.

☐ Die geerdete Steckdose sollte über einen unabhängigen Stromkreis angeschlossen sein.
☐ Falls die geerdete Steckdose nach Montage der Abzugshaube nicht mehr zugänglich sein sollte, muss – ebenso wie beim Festanschluss – ein Trennschalter vorhanden sein.

Falls ein Festanschluss erforderlich ist:

Die Abzugshaube darf in diesem Fall nur von einem vom zuständigen Stromversorgungsunternehmen aner-kannten Elektroinstallateur angeschlossen werden.

Die häusliche Elektroanlage muss einen Trennschalter beinhalten. Als geeignete Installationsvorrichtungen gelten allpolige Schalter mit einer Kontaktweite über 3 mm. Hierzu gehören Automatikschalter und Relais.

Sollte das Versorgungskabel des Geräts beschädigt werden, muss es zur Ausschaltung aller Risiken vom Hersteller, dem Kundendienst oder durch einen Fachtechniker ersetzt werden.

Elektrische Anschlussdaten:

Diese sind auf dem Schild angegeben, das im Geräteinnern zu sehen ist, wenn man den Metallfettfi liter aus-baut.

Bei Reparaturmaßnahmen stets das Gerät von der Stromversorgung abtrennen.

Länge des Versorgungskabels: 1,30 m.

Diese Abzugshaube entspricht den EWG-Vorschriften zur Abschirmung gegen Funkstörungen.

Montage

Die Abzugshaube ist für die Montage an der Küchenwand vorgesehen.

1. Die Randabsaugungspaneele und die Metallfiiter (siehe Kapitel Filter und Wartung) herausnehmen.
2. An der Küchenwand von der Decke bis zur Unterkante der Abzugshaube eine Mittellinie anzeichnen.
3. Mit der Schablone oder unter Zuhilfenahme der Abbildung die Mittelpunkte der Bohrlöcher (A-B-C) für die Schrauben an der Wand anzeichnen.

Dabei den Mindestabstand zwischen Kochfeld und Abzugshaube von 400 mm sowohl bei Gas- als auch bei Elektroherden einhalten.

1. Die für die Abzugshaube verwendeten Löcher A und B mit ø 8 mm bohren. Die fürs Anbringen der Befestigungsbügel des Abzugskamins dienenden Bohrlöcher C mit ø 8 mm bohren.
2. Die Dübel 11 in die Bohrlöcher einsetzen und dafür sorgen, dass sie bündig mit der Wand abschließen.
3. Die Bügel 7.2.1 mit Hilfe der mitgelieferten Schrauben 12a befestigen.

Anmerkung: Achten Sie auf Sonderzubehörteile, die eventuell nachträglich montiert werden.

⚠️ Falls die Abzugshaube in Umluftversion mit Kamin installiert werden soll, muss der obere Bügel 7.2.1 zusammen mit der Halterung des Filter-Verbindungsstücks 7.3 montiert werden.

1. 2 der mitgelieferten Schrauben 12a bei den Befestigungslöchern des Haubenkörpers einschrauben, wobei zwischen Wand und Schraubenkopf ein Freiraum von 5-6 mm zu belassen ist.

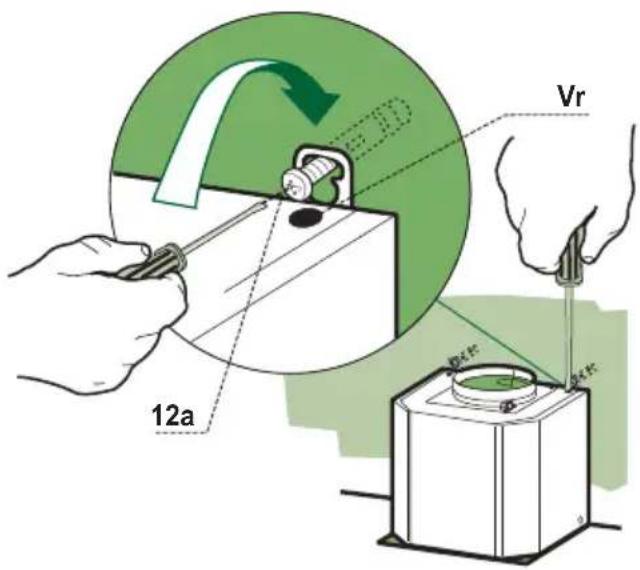

Montage des Haubenkörpers

1. Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen.
2. Den Haubenkörper bei den Schrauben 12a einhängen.
3. Die Halteschrauben 12a definitiv festziehen.

1. Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten.
2. Die Sicherungsschraube 11 festschrauben.

Montage

Anschluss der Abzugsleitung bei Abluftversion

Bei Installation in Abluftversion muss die Abzugs-haube mit Hilfe eines steifen oder fl exiblen Rohrs, dessen Wahl dem Installateur überlassen wird, an die Abzugsleitung angeschlossen werden.

☐ Den Reduzierflansch 9 am Austritt am Haubenkörper einsetzen.

Das Rohr mit geeigneten Rohrschellen befestigen. Das hierzu erforderlich Material wird nicht mitgeliefert.
☐ Ggf. montierte Aktivkohlefilter ausbauen.

Anschluss der Abzugsleitung bei Umluftversion

Alle in der nachfolgenden Montageprozedur erwähnten Teile sind im Bausatz der Umluftversion enthal-ten. Die jeweiligen Bestellnummern der Zubehörteile sind am Ende der Gebrauchsanleitung aufgeführt.

Das Verbindungsstück 15 auf den Haltebügel 7.3 setzen.
☐ Die Verlängerungsstücke 14.1 seitlich auf das Verbindungsstück 15 stecken.
Überprüfen, dass die Austrittsöffnungen der Verlängerungsstücke 14.1 sowohl horizontal als auch vertikal mit den Kaminstutzen übereinstimmen.

Das Verbindungsstück 15 mit Hilfe eines Rohrs mit ø 150 mm an die Luftaustrittsöffnung an der Haube anschließen.
☐ Die Schellen 25 verwenden, um das Verbindungsrohr zwischen Luftaustrittsöffnung an der Haube und Verbindungsstück 15 zu befestigen.
Überprüfen, ob die Kohlefilter tatsächlich installiert worden sind (siehe Abschnitt "Kohlefi Iter" im Kapitel Filter und Wartung).

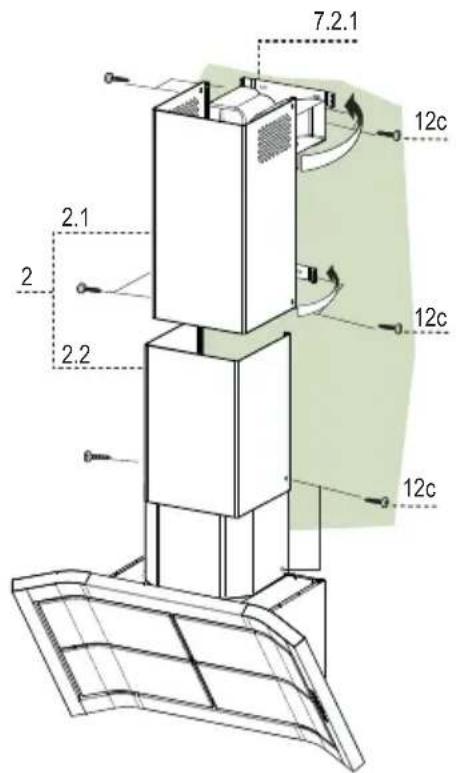

Montage des Kamins

Oberer Kaminabschnitt

☐ Die beiden Seitenwände leicht auseinander spreizen, hinter den Bügeln 7.2.1 einhaken und bis zum Anschlag wieder zusammendrücken.
Seitlich mit den vier mitgelieferten Schrauben 12c an den Bügeln befestigen.
Überprüfen, ob die Austrittsöffnungen der Verlängerungsstücke mit den Kaminstituten übereinstimmen.

Unterer Kaminabschnitt

☐ Die beiden Seitenwände des Kamins leicht auseinander spreizen, zwischen oberem Ka-minabschnitt und Wand einsetzen und bis zum Anschlag wieder zusammendrücken.
☐ Den Unterteil seitlich mit den beiden mitgelieferten Schrauben 12c an der Haube befestigen.

Gewicht in kg: 20,0.
