| Producttype | Afzuigkap |
| Merk | Bosch |
| Model | DWK096751 |

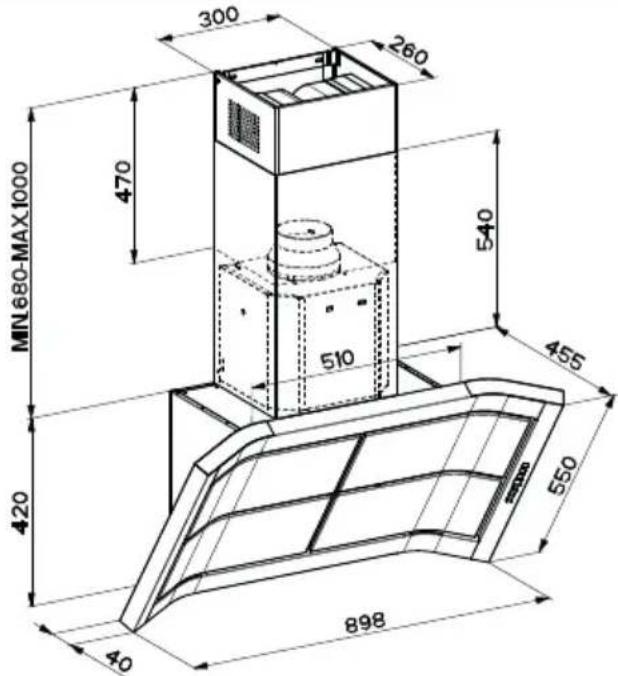

| Afmetingen (H x B x D) | 680 - 1000 mm x 898 mm x 300 mm |
| Gewicht | 20,0 kg |
| Voeding | 220-240 V, kabel 1,30 m |
| Bedrijfsmodi | Afvoer en recirculatie |
| Afzuigsnelheden | Variabele snelheden + intensieve stand (10 minuten) |
| Vetfilter | Metalen, vaatwasmachinebestendig |
| Actief koolstoffilter | Vervangbaar (niet wasbaar), jaarlijkse vervanging |
| Verlichting | Halogeenlampen 12 V max 20 W, fitting GU4 |
| Bediening | Sensortoetsen met LED-display |
| Speciale functies | Uitgestelde automatische uitschakeling (30 min), filtersaturatiemelding |
| Minimale afstand kookplaat | 400 mm (elektrisch en gas) |
| Diameter afvoerkanaal | 150 mm (minimum 120 mm) |
| Reiniging en onderhoud | Vochtige doek en neutraal reinigingsmiddel, vermijd schurende producten |
| Veiligheid | Automatische uitschakeling, oververhittingsbeveiliging, elektrische scheidingsinrichting |
| Reserveonderdelen en repareerbaarheid | Filters, lampen beschikbaar; reparatie door gekwalificeerd personeel |
| Algemene informatie | Huishoudelijk gebruik, conform DEEE, fabrieksgarantie |
Veelgestelde vragen - DWK096751 BOSCH
Gebruikersvragen over DWK096751 BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afzuigkap in PDF-formaat gratis! Vind uw handleiding DWK096751 - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. DWK096751 van het merk BOSCH.
GEBRUIKSAANWIJZING DWK096751 BOSCH
nl Gebruiksaanwijzing en montagevoorschrift

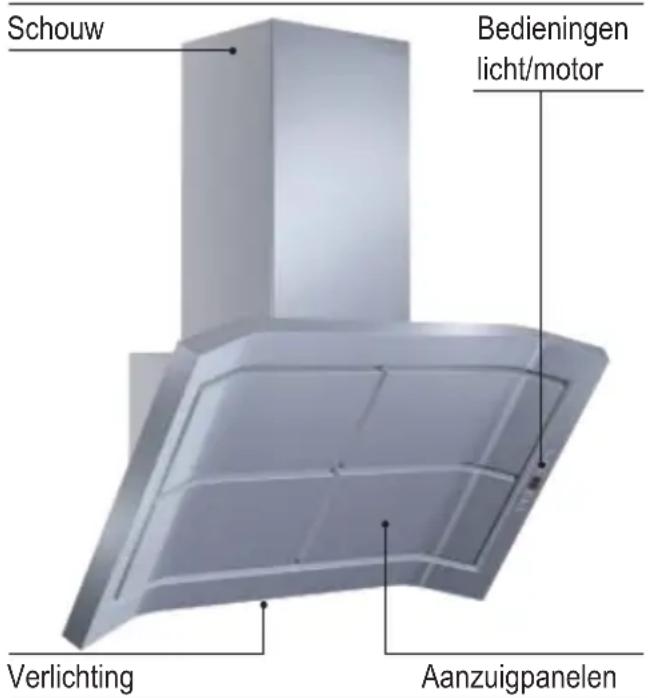

Beschrijving van het apparaat
Werkwijzen
Werking met luchtafvoer:
☐ De ventilator van de afzuigkap zuigt de kook-dampen aan en stuurt ze via het vetfi liter naar buiten.
☐ Het vetfilter houdt de vette deeltjes van de kookdampen vast.
☐ De keuken blijft volledig vet- en reukvrij.
Voor de werking met luchtafvoer naar buiten van de afzuigkap met gelijktijdige werking van verbrandingsapparaten die van de schouw afhankelijk zijn (zoals verwarmingsapparaten op gas, olie of kolen, ketels met constante toevoer, boilers) moet er voor de verbranding voor voldoende luchttoevoer naar de vuurhaard worden gezorgd.
Een ongevaarlijke werking is mogelijk, als in het vertrek waarin de vuurhaard is geïnstalleerd de onderdruk van 4 Pa (0,04 mbar) niet wordt overschreden. Dit kan worden bereikt wanneer de verbrandingslucht door de niet-afsluitbare openingen kan blijven toestromen, bv. in deuren, ramen en in combinatie met muurdozen voor de toe-/afvoer van de lucht of met andere technische maatregelen, zoals wederzijdse uitschakeling en dergelijke.
Werkwijzen
Als er onvoldoende lucht wordt toegevoerd, bestaat er vergiftigingsgevaar door de terugstroming van verbrande gassen.
Alleen een muurdoos voor de toe-/afvoer van lucht garandeert niet dat aan de grenswaarde wordt voldaan.
Opmerking: tijdens de inschatting van het werk moet altijd rekening worden gehouden met de totale ventilatiebalans van de woning. Deze regel wordt niet toegepast voor de werking van kooktoestellen, zoals kookplaten en gasfornuizen.
Als de afzuigkap met luchtcirculatie werkt – met actief koolstoffi Iter -, is dit gebruik zonder beperkingen toegestaan.
Werking met luchtcirculatie:
Hiervoor moet een actief koolstofffilter worden gemonteerd (zie hoofdstuk 'Filters en onderhoud').
⚠ De complete montageset en de vervangingsfi Iters zijn verkrijgbaar bij gespecialiseerde leveranciers. U vindt de nummers van de accessoires aan het einde van deze gebruiksaanwijzing.
☐ De ventilator van de afzuigkap zuigt de kook-dampen aan, stuurt ze door de vetfi Iters en het actieve koolstoffi Iter en brengt ze weer gezui-verd terug in de keuken.
☐ Het vetfilter houdt de vette deeltjes van de kookdampen vast.
☐ Het actieve koolstofffilter absorbeert de geuren.
Als u geen actief koolstofffilter monteert, kunnen de geuren van de kookdampen niet worden weg-genomen.
Het eerste gebruik:
☐ Deze gebruiksaanwijzing is bedoeld voor meerdere uitvoeringen van het apparaat. Mogelijk worden er afzonderlijke onderdelen van de uitrusting beschreven die niet bij uw apparaat horen.
☐ Deze afzuigkap voldoet aan de relevante veiligheidsvoorschriften.
Reparaties mogen uitsluitend door gespecialiseerd personeel worden uitgevoerd.
Reparaties die niet naar behoren zijn uitgevoerd kunnen de gebruiker ernstig in gevaar brengen.
☐ Lees de gebruiksaanwijzing aandachtig alvo-rens het nieuwe apparaat te gebruiken. Deze bevat belangrijke informatie voor uw veiligheid en ook voor het gebruik en het onderhoud van het apparaat.
Bewaar het instructieboekje voor het gebruik en de montage goed voor een eventuele volgende eigenaar.
☐ Dit apparaat beschikt over de marking vol-
gens de Europese richtlijn 2002/96/EG betreffende elektrische en elektronische apparaten (waste electrical and electronic equipment – WEEE). Deze richtlijn
bepaalt de normen voor de verzameling en recycling van afgedankte apparaten voor het hele grondgebied van de Europese Unie.
Kooktoestellen op gas / Gasfornuizen
Gebruik niet alle gaspitten tegelijkertijd op de maximale stand voor een lange periode (max. 15 minuten), omdat anders gevaar voor brandwonden bestaat als u het oppervlak van de omkasting aanraakt of de afzuigkap beschadigd kan raken. Tijdens het gebruik van de afzuigkap boven een kooktoestel op gas met drie of meer brandende gaspitten, moet de afzuigkap op het maximale afzuigvermogen werken.
Veiligheidsinstructies:
⚠ Schroei geen gerechten onder de afzuigkap. ! Het vetfi Iter kan vlam vatten, als dit door de vlammen bereikt wordt.
⚠️ De gaspitten moeten altijd door pannen worden bedekt.
⚠ Het gebruik van de afzuigkap boven vuurhaarden van vaste brandstoffen (kolen, hout en dergelijke) is slechts beperkt toegestaan (zie hoofdstuk 'Montage-instructies).
⚠️ Een beschadigd apparaat mag het niet in werking worden gesteld.
⚠️ De aansluiting en de inwerkingstelling mogen uitsluitend door een technicus worden uitgevoerd.
⚠ Bij beschadiging van de voedingskabel van dit apparaat moet deze door de fabrikant, de klantenservice of een gespecialiseerd persoon worden vervangen om gevaar te voorkomen.
⚠️ Verwerk het verpakkingsmateriaal volgens de normen (zie hoofdstuk ‘Montage-instructies’).
⚠️ Deze afzuigkap is uitsluitend voor huishoudelijk gebruik bedoeld.
⚠ Gebruik de afzuigkap alleen met vastgeschroefde lampen.
⚠️ Doorgebrande lampen moeten onmiddellijk worden vervangen om overbelasting van de andere lampen te voorkomen.
⚠ Gebruik de afzuigkap nooit zonder vetfilter.
⚠ Warm vet en hete olie kunnen gemakkelijk vlam vatten.
Kook gerechten met vet of olie, bv. patat, daarom alleen onder toezicht.
⚠ Maak de afzuigkap bij de eerste inwerkingstelling zorgvuldig schoon.
Gebruik van de afzuigkap
⚠️ Voor een effectieve verwijdering van de kook-dampen:
☐ Schakel de afzuigkap in als u met koken begint.
☐ Schakel de afzuigkap pas enkele minuten na het koken uit.
| Toets | Functie Display | |
| A | Schakelt de zuigmotor aan en uit op de laatste ingestelde snelheid. | Geeft de ingestelde snelheid aan. |
| B | Verlaagt de snelheid van de zuigmotor. | |
| C | Verhoogt de snelheid van de zuigmotor | |
| D | Activeert de intensieve snelheid vanuit welke snelheid dan ook, ook als de motor uit staat. Deze intensieve werking duurt 10 minuten, waarna het toestel terug-schakelt op de daarvoor ingestelde snelheid. | Geeft H aan |
| E | Als u deze toets indrukt, activeert u de automatische vertraagde uitschakeling gedurende 30'. Deze functie is zeer geschikt om restgeurtjes te verwijderen. Deze Delay functie kan geactiveerd worden vanuit elke snelheid, en wordt ge-deactiveerd door opnieuw op de toets te drukken of de zuigmotor uit te schakelen. | Het stipje rechts onderaan knippert |
| F | Korte indruktijd, schakelt de verlichting aan en uit. Lange indruktijd, schakelt de beleefdheidsverlichting aan en uit. |
Filters en onderhoud

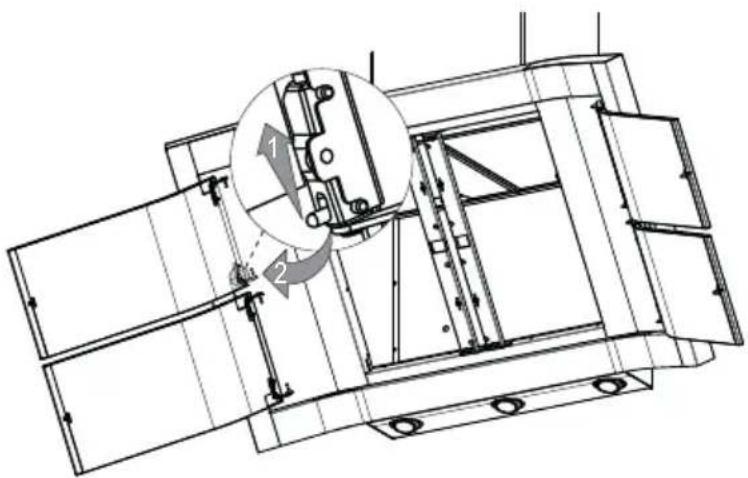

Aanzuigpanelen
⚠ Het aanzuigpaneel mag onder geen enkele voorwaarde gewassen worden in een afwasmachine.
Open het aanzuigpaneel door het naar buiten te trekken
Haak het paneel los van de wasemkap door de hefboom van de bevestigingspen te verschuiven.
Maak het paneel aan de buitenkant schoon met een vochtige doek en een neutraal reinigingsmiddel.
Maak ook de binnenkant van het paneel schoon met behulp van een vochtige doek en een neutraal reinigingsmiddel; gebruik geen natte doeken of sponzen, en evenmin waterstralen; gebruik geen schuurmiddelen.
Bevestig het paneel na afloop van de reiniging aan de wasemkap en sluit het door de knop ten opzichte van de opening in tegengestelde richting te draaien.
Metalen vetfi Iters
Voor het vasthouden van de vette deeltjes in de kookdampen worden metalen vetfi Iters gebruikt.
Let op:
Als gevolg van de toenemende verzadiging met vetresten wordt het fi Iter brandbaar en kan de werking van de afzuigkap nadelig worden beïnvloed.
Belangrijk:
Door de metalen vetfi Iters tijdig te reinigen wordt brandgevaar voorkomen. Er kan namelijk brand ontstaan als gevolg van warmteaccumulatie tijdens het frituren of braden.
Deze metalen vetfi Iters kunnen in de vaatwasmachine gewassen worden en dienen gereinigd te worden wanneer het signaal F op de display verschijnt of ten minste elke maand of zelfs vaker bij een bijzonder intensief gebruik.
Demontage en montage van de metalen vetfi liters
Open de aanzuigpanelen door ze naar buiten te trekken.
□ Verwijder de filters één voor één door de haken los te maken.
□ Was de filters zonder ze te buigen en laat ze drogen alvorens ze weer te monteren. (Een eventuele kleurverandering van het fi lterop-pervlak die zich in de loop van de tijd kan voordoen heeft geen nadelige gevolgen voor de efficiëntie van het filter.)
Plaats opnieuw de metalen vetfi Iters.
□ Sluit de aanzuigpanelen.
Reset van het alarmsignaal
Schakel de verlichting en de afzuigmotor uit.
☐ Druk op toets E totdat de display uitgaat.
Actief koolstoffi Iter:
Voor het wegnemen van geurtjes tijdens de werking met luchtcirculatie
Let op:
Als gevolg van de toenemende verzadiging met vetresten neemt de brandbaarheid toe en kan de werking van de afzuigkap nadelig worden beïnvloed.
Belangrijk:
door een tijdige vervanging van het actieve koolstoffi Iter wordt gevaar voor brand voorkomen. Er kan namelijk brand ontstaan als gevolg van warmteaccumulatie tijdens het frituren of braden.
Deze fi Iter is noch afwasbaar, noch recycleerbaar; hij dient vervangen te worden wanneer het signaal C op de display verschijnt of ten minste om het jaar.
Activering van het alarmsignaal
Bij de wasemkappen in filterversie moet het alarmsignaal "verzadiging fi Iters" geactiveerd worden op het moment van de installatie of daarna.
☐ Schakel de verlichting en de zuigmotor uit.
☐ Sluit de wasemkap van het elektriciteitsnet af.
☐ Sluit de wasemkap opnieuw aan op de net-spanning door toets B in te drukken.
☐ Op het moment dat u deze toets loslaat, verschijnen er op de display twee ronddraaiende rechthoekjes.
☐ Binnen 3 seconden moet u toets B indrukken totdat de bevestiging op de display verschijnt:
☐ het opschrift C knippert 2 maal – Alarm verzadiging actieve geurfi Iter is GEACTIVEERD
☐ het opschrift C knippert 1 maal – Alarm verzadiging actieve geurfi liter is GEDEACTIVEERD.
Vervangen van het actieve koolstoffi Iter
Reset van het alarmsignaal
☐ Schakel de verlichting en de afzuigmotor uit.
☐ Druk op toets E totdat de display uitgaat.

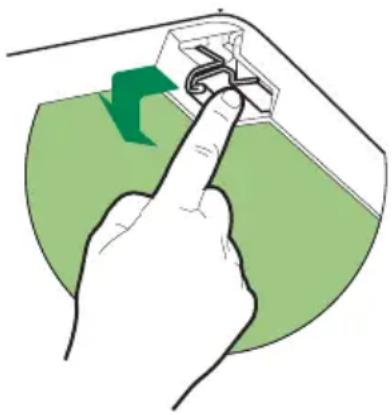

Vervanging fi Iter:
Open de aanzuigpanelen door ze naar buiten te trekken.
□ Verwijder de metalen vetfi Iters.
□ Verwijder de verzadigde geurfilter met actieve koolstof door de bevestigingshaakjes los te maken.
☐ Zet de nieuwe filter vast op zijn plaats. De fi Iters kunnen bij de klantenservice worden besteld
☐ Plaats opnieuw de metalen vetfi Iters.
☐ Sluit de aanzuigpanelen.
Verwerken van het actieve koolstoffi Iter:
De actieve koolstoffiters bevatten geen schadelijke stoffen. Ze kunnen bijv. als gewoon afval worden verwerkt.
Reiniging en onderhoud Vervangen van de lampen
Sluit de afzuigkap van het elektriciteitsnet af door de stekker uit het stopcontact te halen of door de zekering te verwijderen.
☐ Wanneer u de vetfilters wast, maak dan ook de vetafzettingen op de toegankelijke delen van het geraamte schoon.
Hiermee voorkomt u brandgevaar en zorgt u voor een optimale werking.
- Gebruik voor het reinigen van de afzuigkap een oplossing van warm water en een reini-gingsmiddel of een mild reinigingsmiddel voor ramen.
□ Verwijder opgedroogde vuilresten niet door deze eraf te krabben, maar maak ze zacht met een vochtige doek. - Gebruik geen schuurmiddelen of harde sponzen.
☐ Waarschuwing: gebruik geen alcohol (spiritus) op de kunststof delen. Deze zones zouden mat kunnen worden.
Let op! Ventileer de keuken voldoende, gebruik geen open vuur.
⚠ Reinig de bedieningstoetsen alleen met een oplossing van water en een mild reinigingsmiddel en met een zachte, vochtige doek. Gebruik voor de bedieningstoetsen geen reinigingsmiddelen voor roestvrij staal.
Roestvrij stalen oppervlakken:
Gebruik een mild, niet-schurend reinigingsmiddel voor roestvrij staal.
Maak het oppervlak schoon door alleen in de richting van de glans te wrijven.
⚠ Reinig de roestvrijstalen oppervlakken niet met harde sponzen of met reinigingsmiddelen met zand, soda, zuur of chloor.
Aluminium, gelakte en kunststof oppervlakken:
-
Gebruik een doek voor ramen of een zachte doek van microvezels die geen resten achterlaat.
□ Gebruik geen droge doeken.
□ Gebruik een mild reinigingsmiddel voor ramen.
Gebruik geen corrosieve reinigingsmiddelen, zuren of alkaliën.
□ Gebruik geen schuurmiddelen. -
Schakel de afzuigkap uit en sluit de stroom-toevoer af door de stekker uit het stopcontact te halen of door de veiligheidsschakelaar uit te schakelen.
⚠️ Brandende halogeenlampjes worden warm. Ook enkele minuten na hun uitschakeling bestaat het gevaar voor brandwonden. - Neem de lamp weg met behulp van de punt van een schroevendraaier. Indien dit moeilijk gaat, verwijder dan de twee schroeven die de steun bevestigen en neem hem uit de afzuigkap weg.
- Vervang het lampje door een nieuw exemplaar met dezelfde eigenschappen (in de handel verkrijgbaar halogeenlampje, 12 Volt, max. 20 Watt, GU4-fi tting).
- Monteer de steun weer door hem met de twee eerder verwijderde schroeven te bevestigen.
- Herstel de stroomtoevoer door de stekker weer in het stopcontact te steken of door de veiligheidsschakelaar weer in te schakelen.
Waarschuwing: als de verlichting niet werkt, controleer dan of de lampjes correct zijn geplaatst.
Storingen
Wend u tot de klantenservice voor eventuele informatie of in geval van storingen.
(Zie de lijst van de klantenservicecentra).
Vermeld bij telefonisch contact:
E-Nr.
FD
Noteer in het bovenstaande vakje deze herkenningsgegevens van het product. Deze bevinden zich op het typeplaatje aan de binnenkant van de afzuigkap. Hiervoor moet de fi Iterhouder worden verwijderd.
⚠ De fabrikant van de afzuigkappen verleent geen garantie voor klachten die zijn toe te schrijven aan het ontwerp en de uitvoering van het buizentraject.
Belangrijke waarschuwingen
⚠️ Een afgedankt apparaat is geen waardeloos afval.
Door te zorgen voor een milieuvriendelijke verwerking kunnen kostbare materialen worden hergebruikt.
Maak het afgedankte apparaat onbruikbaar, alvo- rens het te slopen.
⚠ De verpakking heeft uw nieuwe apparaat tijdens het transport naar uw woning beschermd. Alle gebruikte materialen zijn milieuvriendelijk en recyclebaar. U wordt verzocht mee te werken door de verpakking op milieuvriendelijke wijze te verwerken.
Vraag informatie over de huidige verwerkingsmogelijkheden aan bij uw gespecialiseerde verkoper of bij uw gemeente.
⚠ De afzuigkap kan worden gebruikt voor de werking met luchtafvoer en met luchtcirculatie.

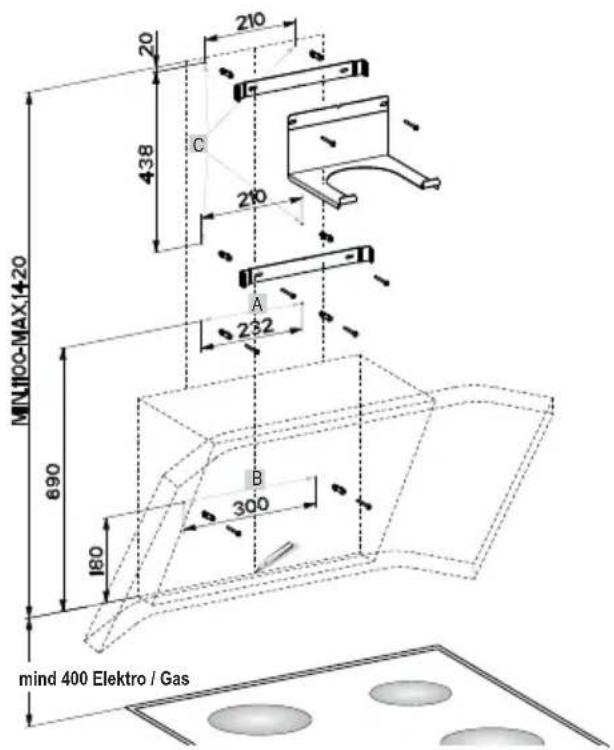

Monteer de afzuigkap altijd in het midden boven de kookplaat.
⚠️ Minimale afstand tussen elektrische kooktoestellen en de onderste rand van de afzuigkap: 400 mm.
⚠ Boven een vuurhaard van vaste brandstoffen waaruit brandgevaar kan ontstaan (bv. vonken), is de montage van de afzuigkap uitsluitend toegestaan als de vuurhaard over een niet-demonteerbare afgesloten afdekking beschikt en als tegelijkertijd de desbetreffende nationale voorschriften in acht worden genomen.
Deze beperking geldt niet voor gasfornuizen en voor kooktoestellen op gas.
⚠ Hoe kleiner de afstand tussen de afzuigkap en de gaspitten, des te groter is de kans dat er aan de onderkant van de afzuigkap druppels ontstaan als gevolg van opstijgende waterdamp.
Extra waarschuwingen voor kooktoestellen op gas:
⚠ tijdens de montage van gasfornuizen moeten de relevante nationale voorschriften in acht worden genomen (bv. in Duitsland: Technische Regels voor Gasinstallaties TRGI).
⚠️ De geldende montagevoorschriften en de montage-instructies van de fabrikant van de apparaten op gas moeten beslist in acht worden genomen.
⚠ Het is toegestaan de afzuigkap met één zijde naast een hoog meubel of een hoge muur te monteren. Min. afstand 50 mm.
⚠ Minimale afstand voor gasfornuizen tussen de bovenste rand van het pannenrooster en de onderste rand van de afzuigkap: 400 mm.

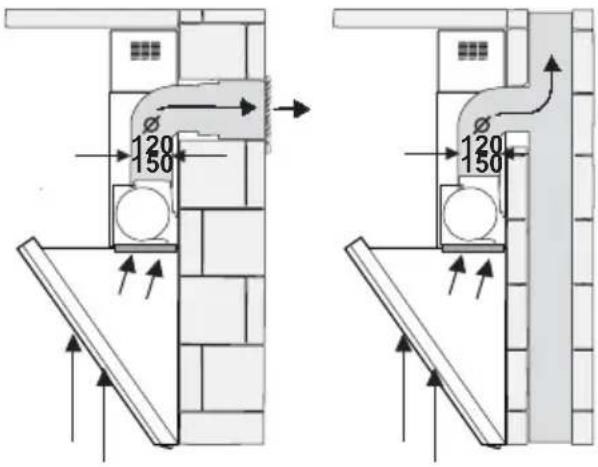

Werking met luchtafvoer
De afvoerlucht wordt door een ventilatiegat naar boven geleid, of rechtstreeks naar buiten via de buitenwand.
Het is verboden de afvoerlucht in een normaal gebruikte schoorsteen voor rook of uitlaatgassen te voeren, of in een schacht die door de luchtafvoer van vertrekken met vuurhaarden dient.
Tijdens de luchtafvoer moeten de bestuurlijke en wettelijke normen in acht worden genomen (bv. nationale bouwvoorschriften).
Bij de afvoer van lucht in schoorstenen voor rook of uitlaatgassen die normaal niet gebruikt worden is toestemming van de bevoegde instantie vereist.
Voor de werking met luchtafvoer naar buiten van de afzuigkap met gelijktijdige werking van verbrandingsapparaten die van de schouw afhankelijk zijn (zoals verwarmingsapparaten op gas, olie of kolen, ketels met constante toevoer, boilers) moet er voor de verbranding voor voldoende luchttoevoer naar de vuurhaard worden gezorgd.
Een ongevaarlijke werking is mogelijk, als in het vertrek waarin de vuurhaard is geïnstalleerd de onderdruk van 4 Pa (0,04 mbar) niet wordt overschreden.
Dit kan worden bereikt wanneer de verbrandings-lucht door de niet-afsluitbare openingen kan blijven toestromen, bv. in deuren, ramen en in combinatie met muurdozen voor de toe-/afvoer van de lucht of met andere technische maatregelen, zoals weder-zijdse uitschakeling en dergelijke.
Als er onvoldoende lucht wordt toegevoerd, bestaat er vergiftigingsgevaar door de terugstroming van verbrande gassen.
Alleen een muurdoos voor de toe-/afvoer van lucht garandeert niet dat aan de grenswaarde wordt voldaan.
Opmerking: tijdens de inschatting van het werk moet altijd rekening worden gehouden met de totale ventilatiebalans van de woning. Deze regel wordt niet toegepast voor de werking van kooktoestellen, zoals kookplaten en gasfornuizen.
Als de afvoerlucht via de buitenwand wordt afgevoerd moet een uitschuifbare muurdoos worden gebruikt.
Optimale prestaties van de afzuigkap:
□ Korte, gladde afvoerbuis.
☐ Zo min mogelijk bochten in de buis.
☐ Zo mogelijk grote buisdiameters en grote bochten.
Het gebruik van ruwe afvoerbuizen, meer-dere buisbochten of kleine diameters veroorzaakt een afwijking van de optimale luchtverversingsindex en tegelijkertijd een toename van het geluid.
⚠ De fabrikant van de afzuigkappen verleent geen garantie voor klachten die zijn toe te schrijven aan het ontwerp en de uitvoering van het buizentraject.
Vóór de montage
□ Ronde buizen:
We bevelen een binnendiameter van 150 mm aan, en in elk geval minimaal 120 mm.
De kanalen met een vierkante doorsnede moeten een interne dwarsdoorsnede hebben die gelijk is aan die van de ronde buizen.
Ze mogen geen grote afwijkingen vertonen.
∅ 120 mm ca. 113 cm2
∅ 150 mm ca. 177 cm2
□ Bij andere buisdiameters: dichtingsstrippen gebruiken.
Tijdens de werking met luchtafvoer moet voor voldoende luchtaanvoer worden gezorgd.
Aansluiten van de afvoerbuis ∅ 150:
□ Bevestig de buis rechtstreeks op de luchtuitlaat van de behuizing van de afzuigkap.
Aansluiten van de afvoerbuis ∅ 120:
Plaats de verloopfl ens rechtstreeks op de luchtuitlaat van de behuizing van de afzuigkap.
□ Bevestig de buis rechtstreeks op de verloop-fl ens.
Filteraansluiting
□ Met actief koolstoffi lter, als er geen enkele andere mogelijkheid is voor de werking met luchtafvoer.
De complete montageset en de vervangingsfi Iters zijn verkrijgbaar bij gespecialiseerde leveranciers. U vindt de nummers van de accessoires aan het einde van deze gebruiksaanwijzing.
Voorbereiding van de wand
☐ De wand moet vlak en verticaal zijn.
☐ Zorg voor een stevige bevestiging van de pluggen.
Constructiewijzigingen in het kader van de technische vooruitgang voorbehouden.
Elektrische aansluiting
De afzuigkap mag uitsluitend worden aangesloten op een volgens de voorschriften geaard stopcontact. Installeer het geaarde stopcontact zo mogelijk op een toegankelijke plaats in de buurt van de afzuigkap.
☐ Het geaarde stopcontact moet via een onafhankelijk elektrisch circuit zijn aangesloten.
Als het geaarde stopcontact na de montage van de afzuigkap niet meer toegankelijk is, moet een scheidingsinrichting zoals in de vaste aansluiting beschikbaar zijn.
Wanneer een vaste aansluiting vereist is:
De afzuigkap mag uitsluitend worden aangesloten door een elektromonteur die erkend is door het bevoegde energiebedrijf.
In de installatie in de woning moet een scheidings-inrichting aanwezig zijn. De schakelaars met een opening tussen de contacten van meer dan 3 mm en een opening op alle polen zijn installatievoorzieningen. Hieronder vallen de automatische schakelaars en de relais.
⚠ Bij beschadiging van de voedingskabel van dit apparaat moet deze door de fabrikant, de klantenservice of een gespecialiseerd persoon worden vervangen om gevaar te voorkomen.
Elektrische gegevens:
Deze bevinden zich op het typeplaatje aan de binnenkant van het apparaat – hiervoor moet het metalen vetfi Iter worden verwijderd.
In geval van reparaties moet altijd de stroom-toevoer van het apparaat worden afgesloten.
Lengte van de voedingskabel: 1,30 m.
Deze afzuigkap voldoet aan de EEG-voorschriften voor de afscherming tegen radiostoringen.
Montage
De afzuigkap is geschikt voor wandmontage in de keuken.
- Verwijder de aanzuigpanelen en de metalen fi Iters (zie hoofdstuk Filters en Onderhoud).
- Teken een middellijn van het plafond tot de onderste rand van de afzuigkap op de wand van de keuken.
- Gebruik een sjabloon of volg de afbeelding en kruis het midden van de gaten (A-B-C) op de muur aan voor de bevestiging van de schroeven.
⚠️ Houd u aan de minimale veiligheidsafstand van 400 mm tussen de kookplaat en de afzuigkap voor zowel gasfornuizen als elektrische kooktoestellen.
4. Boor ø 8 mm de gaten A en gaten B die voor de afzuigkap worden gebruikt. Boor ø 8 mm de gaten C voor de bevestiging van de bevestigingsbeugels van de schouw (alleen als u de schouw wilt installeren).
5. Plaats de pluggen 11 in de gaten en zorg ervoor dat ze in de muur verzinken.
6. Bevestig de beugels 7.2.1 met de bijgeleverde schroeven 12a.
Indien het model met luchtcirculatie met schouw wordt geinstalleerd, moet de bovenste beugel 7.2.1 samen met de steun van de filter-koppeling 7.3 worden bevestigd.
Waarschuwing: houd rekening met eventuele speciale accessoires die moeten worden gemonteerd
- Schroef 2 van de bijgeleverde schroeven 12a in de gaten voor bevestiging van de wasemkap en laat hierbij een ruimte van 5-6 mm tussen de wand en de kop van de schroef.
Montage van de behuizing van de afzuigkap

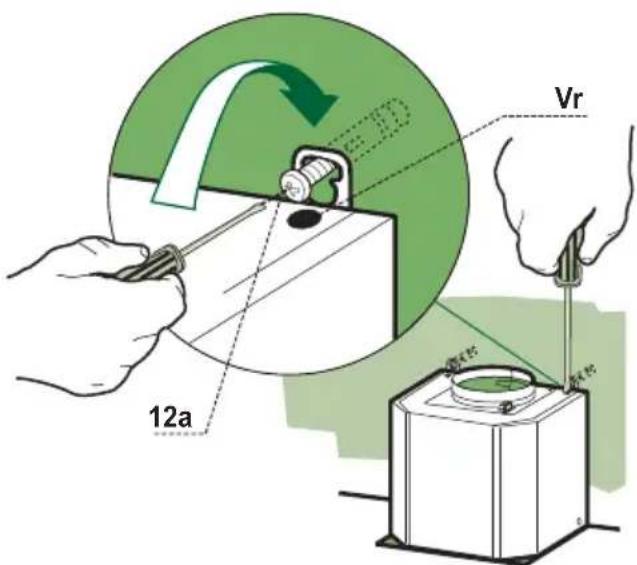

- Alvorens de wasemkap vast te haken, de 2 schroeven Vr, die zich op de bevestigingspun- ten van de wasemkap bevinden, aanhalen.
- Haak de wasemkap vast aan de schroeven 12a.
- De dragende schroeven 12a definitief aanha- len.
- Draai aan de schroeven Vr om de wasemkap recht te hangen.
- Draai de veiligheidsschroef 11 aan.
Montage
Aansluiting luchtuitlaat voor het model met luchtafvoer naar buiten
Voor de installatie van het model met luchtafvoer naar buiten moet de afzuigkap met een buis of slang op de uitlaatleiding worden aangesloten, naar keuze van de installateur.

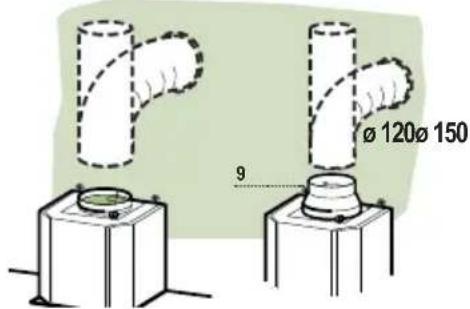

Plaats de verloopflens 9 op de uitgang van de behuizing van de afzuigkap.
Maak de buis vast met geschikte buisklemmen. Het benodigde materiaal wordt niet bijgeleverd.
□ Verwijder eventuele geurfilters met actieve koolstof.
Aansluiting luchtuitlaat voor het model met luchtcirculatie
Alle componenten die in de volgende procedure worden vermeld bevinden zich in de fi Iterset. U vindt de nummers van de accessoires aan het einde van deze gebruiksaanwijzing.

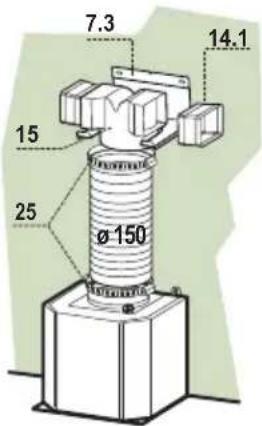

☐ Plaats de koppeling 15 in de steunbeugel 7.3.
Plaats de verlengstukken van de koppeling 14.1 aan de zijkant op de koppeling 15.
Controleer of de uitgang van de verlengstukken van de koppeling 14.1 zowel horizontaal als verticaal samenvalt met de openingen van de schouw.
☐ Sluit de koppeling 15 op de uitlaat van de behuizing van de afzuigkap aan met behulp van een buis van ø150 mm.
- Gebruik de klembanden 25 om de verbindingsbuis tussen de luchtuitlaat van de behuizing van de kap en de koppeling 15 te bevestigen.
Controleer of de koolstoffilters zijn geïnstalleerd. (zie paragraaf 'Koolstoffi Iter' in het hoofdstuk Filters en onderhoud)

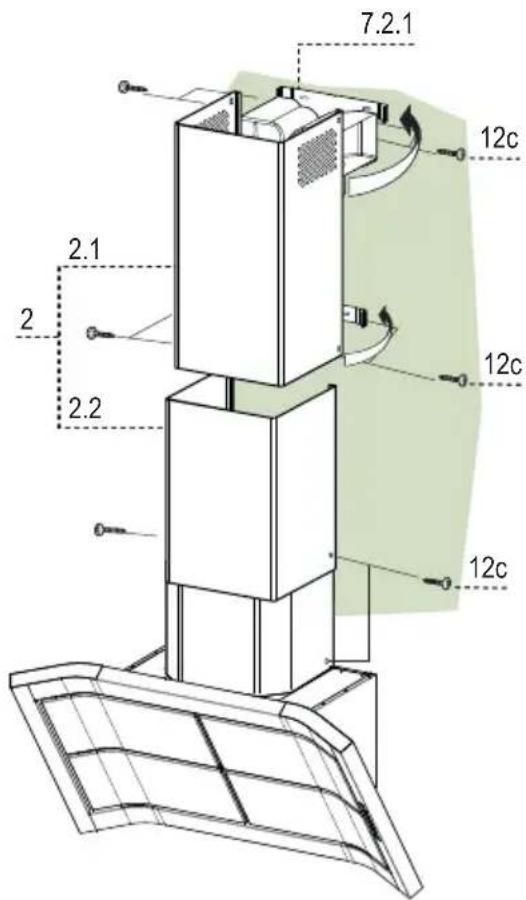

Montage van de schouw
Bovenste schouw
Maak de twee zijdelen iets wijder, haak ze achter de beugels 7.2.1 en sluit ze tot de aanslag.
□ Bevestig de schouw aan de zijkant aan de beugels met de 4 bijgeleverde schroeven 12c.
Controleer of de uitgang van de verlengstukken van de koppeling samenvalt met de openingen van de schouw.
Onderste schouw
Maak de twee zijdelen van de schouw iets wijder, bevestig ze tussen de bovenste schouw en de wand en sluit ze tot de aanslag.
Bevestig de onderkant aan de zijkant aan de behuizing van de kap met de 2 bijgeleverde schroeven 12c.
