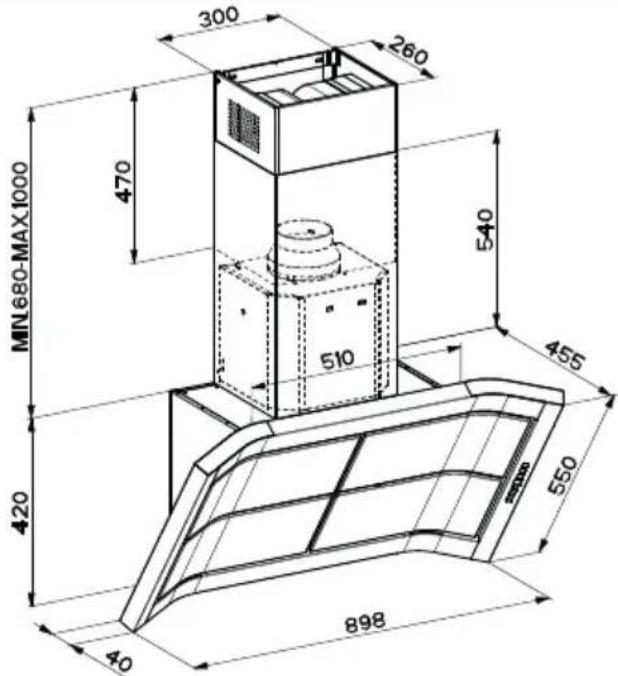

| Dimensioni (A x L x P) | 680 - 1000 mm x 898 mm x 300 mm |
| Peso | 20,0 kg |
| Alimentazione elettrica | 220-240 V, cavo 1,30 m |
| Modalità di funzionamento | Evacuazione aria e ricircolo aria |
| Velocità di aspirazione | Velocità variabili + modalità intensiva (10 minuti) |
| Filtro antigrasso | Metallico, lavabile in lavastoviglie |
| Filtro a carbone attivo | Sostituibile (non lavabile), cambio annuale |
| Illuminazione | Lampade alogene 12 V max 20 W, attacco GU4 |
| Comandi | Tasti sensibili con display LED |
| Funzioni speciali | Spegnimento automatico ritardato (30 min), segnale saturazione filtri |
| Distanza minima piano cottura | 400 mm (elettrico e gas) |
| Diametro condotto di evacuazione | 150 mm (minimo 120 mm) |
| Pulizia e manutenzione | Panno umido e detergente neutro, evitare prodotti abrasivi |
| Sicurezza | Spegnimento automatico, protezione contro surriscaldamento, dispositivo di separazione elettrica |
| Pezzi di ricambio e riparabilità | Filtri, lampade disponibili; riparazione da personale qualificato |
| Informazioni generali | Uso domestico, conforme RAEE, garanzia produttore |
Domande frequenti - DWK096751 BOSCH
Domande degli utenti su DWK096751 BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale DWK096751 - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DWK096751 del marchio BOSCH.
MANUALE UTENTE DWK096751 BOSCH
it Istruzioni d'uso e per il montaggio

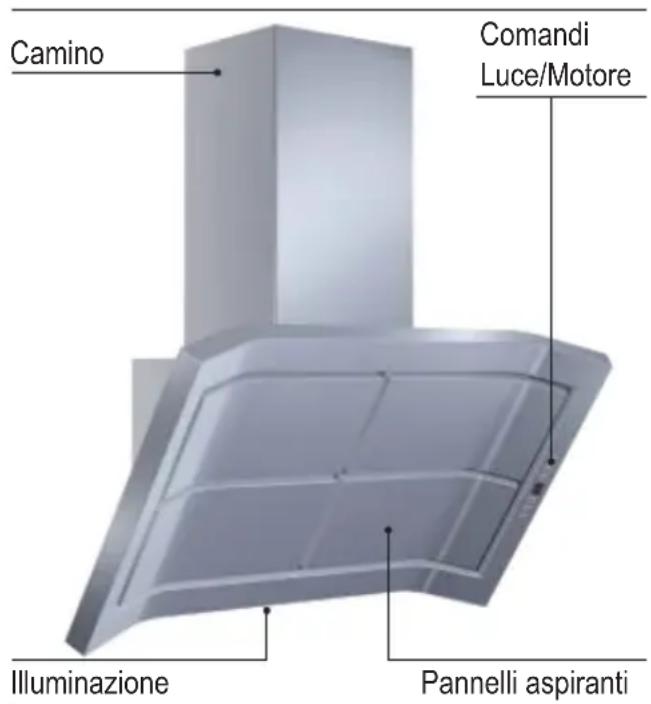

Descrizione dell'apparecchio
Modi di funzionamento
Funzionamento ad espulsione d'aria:
Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il fi ltro grassi.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
La cucina resta completamente libera da grasso e odori.
Per il funzionamento ad espulsione d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a fl usso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.
Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).
È possibile conseguire ciò quando l'aria per la combustione può continuare ad affl uire attraverso aperture non chiudibili, per es. in di porte, fi nestre ed in combinazione con cassette murali per l'alimentazione/ espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.
Modi di funzionamento
Se l'aria di alimentazione non è suffi ciente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.
Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.
Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.
Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con fi Itro a carbone attivo -, quest'uso è consentito senza limitazioni.

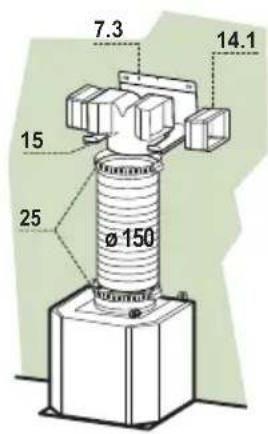

Funzionamento a ricircolo d'aria:
A questo scopo è necessario montare un filtro a carbone attivo (vedi capitolo "Filtri e manutenzione").
⚠ Potete acquistare presso il fornitore specializzato il set di montaggio completo ed i fi ltri di ricambio. Trovate i relativi numeri degli accessori alla fi ne di queste istruzioni per l'uso.
La ventola della cappa aspirante aspira i vapori di cottura, li invia attraverso il fi Itro grassi ed il fi Itro a carbone attivo e li immette di nuovo depurati nella cucina.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
Il filtro a carbone attivo assorbe gli odori.
Se non si monta un filtro a carbone attivo, non possono essere eliminati gli odori dei vapori di cottura.
Precede la prima utilizzazione
Primo impiego:
□ Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
☐ Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.
Le riparazioni devono essere eseguite solo da personale specializzato.
Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.
Prima di usare il nuovo apparecchio, leggete attentamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, e anche per l'uso e la manutenzione dell'apparecchio.
Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.
☐ Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment – WEEE).
Questa direttiva defi nisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.
Piani di cottura a gas / Fornelli a gas
Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolungato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superfi cie dell'involucro o pericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sopra un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare alla massima potenza d'aspirazione.
Istruzioni di sicurezza:
⚠️ Non fi ammeggiare pietanze sotto la cappa aspirante.
!Pericolo d'incendio del fi ltro grassi se raggiunto delle fi amme.
⚠️ I fornelli devono essere sempre coperti con pentole.
⚠️ É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).
⚠ Se l'apparecchio è danneggiato, non dovete metterlo in funzione.
⚠️ L'allacciamento e la messa in funzione devono essere eseguiti solo da un tecnico.
Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
⚠️ Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo “Istruzioni per il montaggio”).
⚠ Questa cappa aspirante è destinata solo all'uso domestico.
⚠ Usare la cappa aspirante solo con le lampadine avvitate.
⚠️ Le lampadine fulminate dovrebbero essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.
⚠️ Non usare mai la cappa aspirante senza filtro grassi.
Grassi e olio surriscaldati possono infiammarsi facilmente.
Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.
Alla prima messa in funzione pulire accurata- mente la cappa aspirante.
Uso della cappa
⚠️ Per eliminare nel modo più efficace i vapori di cottura:
□ Accendere la cappa all'inizio della cottura.
□ Spegnere la cappa solo alcuni minuti dopo la fi ne della cottura.

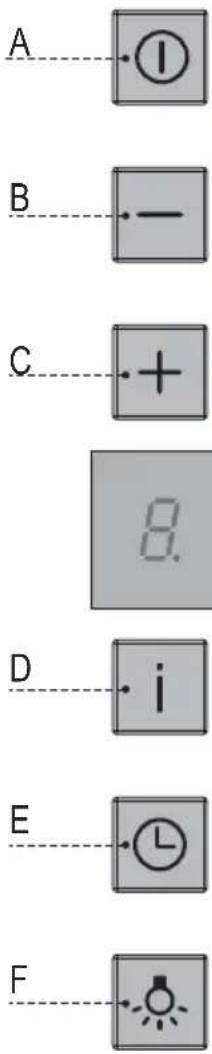

| Tasto | Funzione Display | |
| A | Accende e spegne il motore di aspirazione all'ultima velocità utilizzata. | Visualizza la velocità impostata. |
| B | Decrementa la velocità di esercizio. | |
| C | Incrementa la velocità di esercizio. | |
| D | Attiva la velocità intensiva da qualsiasi velocità anche da motore spento, tale velocità è temporizzata a 10 minuti, al termine del tempo il sistema ritorna alla velocità precedentemente impostata. | Visualizza H |
| E | Attiva lo spegnimento automatico ritardato di 30'. Adatto per completare l'eliminazione di odori residui. Attivabile da qualsiasi posizione, si disattiva premendo il tasto o spegnendo il motore. | Il punto in basso a destra lampeggia. |
| F | Con una pressione breve, accende e spegne l'impianto di illuminazione. Con una pressione prolungata, accende e spegne l'impianto di illuminazione ad intensità ridotta. |
Filtri e manutenzione

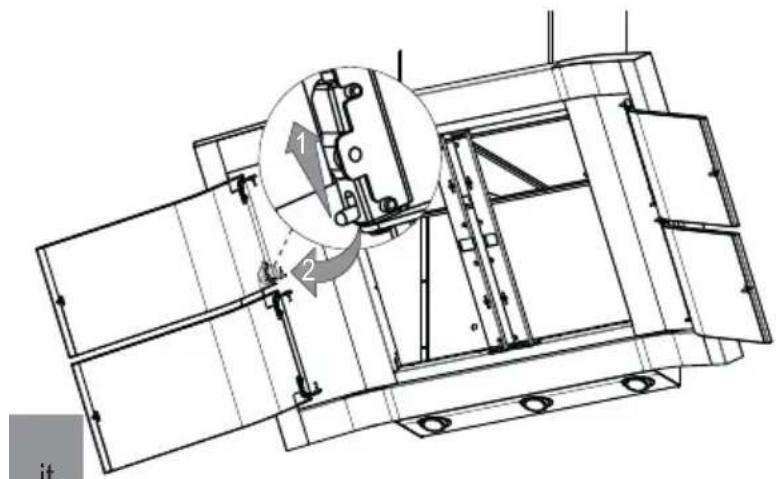

Pannelli aspiranti
Il pannello aspirante non va assolutamente lavato in lavastoviglie.
□ Aprire il pannello aspirante tirandolo.
Sganciare il pannello dal corpo cappa facendo scorrere l'apposita leva del perno di fi ssaggio.
□ Pulirlo esternamente con un panno umido e detersivo liquido neutro.
☐ Pulirlo anche internamente utilizzando un panno umido e detergente neutro; non utilizzare panni o spugne bagnate, né getti d'acqua; non utilizzare sostanze abrasive.
Ad operazione ultimata riagganciare il pannello al corpo cappa e richiuderlo.
Filtri antigrasso metallici
Per trattenere i componenti grassi dei vapori di cottura si utilizzano fi ltri metallici per grassi.
Attenzione:
A causa della crescente saturazione con residui grassi, il filtro diventa infiammabile, e il funzionamento della cappa aspirante può essere pregiudicato.
Importante:
Lavando tempestivamente i fi ltri metallici per grassi, si previene il pericolo d'incendio, che può insorgere a causa dell'accumulo di calore durante la cottura mediante frittura o arrosto.
Sono lavabili anche in lavastoviglie, e necessitano di essere lavati quando sul display appare F o almeno ogni mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
Smontaggio e montaggio fi ltri antigrasso metallici
□ Aprire i pannelli aspiranti tirandoli.
Togliere i Filtri uno alla volta, agendo sugli appositi agganci.
Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale cambiamento del colore della superfi cie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'effi cienza dello stesso.)
□ Rimontarli nella propria sede.
□ Chiudere i pannelli aspiranti.
Reset del segnale di allarme
□ Spegnere le Luci e il Motore di aspirazione.
Premere il tasto E sino allo spegnersi del display.
Filtro a carbone attivo:
Per eliminare gli odori nel funzionamento a ricircolo d'aria.
Attenzione:
A causa della progressiva saturazione con residui grassi, l'infi ammabilità aumenta, e il funzionamento della cappa può essere pregiudicato.
Importante:
Mediante tempestiva sostituzione del fi ltro a carbone attivo, si previene il pericolo d'incendio, che può insorgere a causa di accumulo di calore durante la preparazione di fritture o arrosti.
Non è lavabile e non è rigenerabile, va sostituito quando sul display appare C o almeno ogni anno.
Attivazione del segnale di allarme
Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell'installazione o successivamente.
□ Spegnere le Luci e il Motore di aspirazione.
□ Scollegare la cappa dall'alimentazione di rete.
Ripristinare il collegamento tenendo premuto il tasto B.
Rilasciando il tasto sul display compaiono due rettangoli in rotazione.
☐ Entro 3 secondi premere il Tasto B sino alla conferma che appare sul display:
☐ 2 lampeggi scritta C - Allarme saturazione
Filtro Carbone attivo ATTIVATO
☐ 1 lampeggio scritta C - Allarme saturazione Filtro al Carbone attivo DISATTIVATO.Cambio del fi ltro a carbone attivo:
Sostituzione fi Itro antiodore al carbone attivo
Reset del segnale di allarme
□ Spegnere le Luci e il Motore di aspirazione.
Premere il tasto E sino allo spegnersi del display.

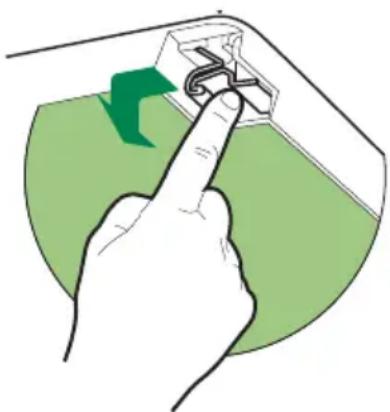

Sostituzione Filtro
□ Aprire i pannelli aspiranti tirandoli.
□ Togliere i Filtri antigrasso metallici.
☐ Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci.
Montare il nuovo Filtro agganciandolo nella sua sede. I fi ltri possono essere ordinati presso il Servizio Clienti
Rimontare i Filtri antigrasso metallici.
□ Chiudere i pannelli aspiranti.
Smaltimento del fi Itro a carbone attivo:
☐ I filtri a carbone attivo non contengono sostanze nocive. Essi possono essere smaltiti per es. come rifi uti comuni.
Pulizia e manutenzione
Togliere corrente alla cappa aspirante estraendo la spina di alimentazione, oppure togliendo il fusibile.
☐ Quando si lavano i filtri per grassi, pulire anche i depositi di grasso sulle parti accessibili della carcassa.
Con ciò si previene un pericolo d'incendio e si assicura il funzionamento ottimale.
☐ Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
Non rimovete lo sporco secco aderente graffi andolo, ma ammorbiditelo con un panno umido.
□ Non usare prodotti abrasivi o spugne dure.
Avvertenza: non usare alcool (spirito) sulle superfi ci di plastica. Si potrebbero formare zone opache.
Attenzione! Arieggiare sufficientemente la cucina, non usare fi amme libere.
⚠ Pulire i tasti di comando solo con una soluzione di acqua e detersivo delicato e con un panno morbido, umido. Per i tasti di comando non usare pulitori per acciaio inox.
Superfi ci in acciaio inox:
□ Usare un detergente per acciaio inox delicato, non abrasivo.
□ Pulire strofinando solo nel senso della lucidatura.
Non pulire le superfi ci in acciaio inox con spugne dure, né con detergenti contenenti sabbia, soda, acido o cloruro.
Superfi ci di alluminio, vernice e plastica:
□ Usare un panno per vetri o un panno in microfibre morbido che non lascia peli.
□ Non usare panni asciutti.
□ Usare un detergente delicato per vetri.
□ Non usare detergenti corrosivi, acidi o alcalini.
□ Non usare prodotti abrasivi.
Cambio delle lampade
- Spegnere la cappa aspirante e togliere corrente estraendo la spina o disinserendo l'interruttore di sicurezza.
⚠️ Le lampadine alogene accese si surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.
2. Con l'aiuto della punta di un cacciavite estrarre la lampada, se così fosse diffi cile, Togliere le due viti che fi ssano il Supporto illuminazione e sfi larlo dalla Cappa.
3. Sostituirla con una nuova di uguali caratteristiche, (lampadina alogena commerciale, 12 Volt, max. 20 Watt, attacco GU4).
Attenzione: portalampada.
- Rimontare il Supporto fi ssandola con le due Viti precedentemente tolte.
- Ripristinare l'alimentazione elettrica inserendo la spina di alimentazione o attivando l'interrutto-re di sicurezza.
Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserite correttamente.
Guasti
In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti.
(Vedi elenco dei centri di assistenza clienti).
In caso di chiamata si prega d'indicare:
E-Nr.
FD
Riportare nello specchietto qui sopra questi dati di riconoscimento del prodotto. Essi si trovano nella targhetta d'identifi cazione, dopo avere tolto la griglia portafi ltri, nel vano interno della cappa.
Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.
Avvertenze importanti
⚠️ Gli apparecchi dismessi non sono rifiuti senza valore.
Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.
Rendere inservibile l'apparecchio dismesso prima di rottamarlo.
⚠ L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fi no a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.
Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.
⚠️ La cappa aspirante può essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.
⚠ Montare la cappa aspirante sempre centrata sopra il piano di cottura.

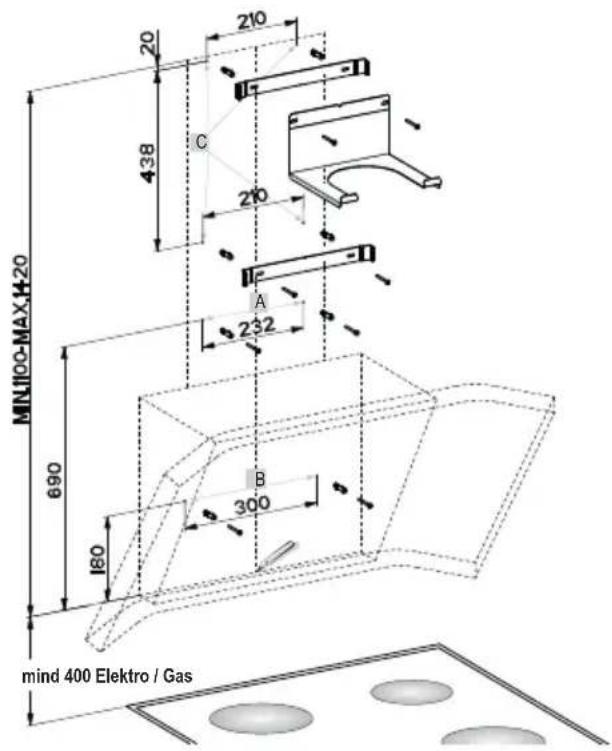

⚠️ Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 400 mm.
⚠ Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.
Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.
Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.
Avvertenze supplementari per apparecchi di cottura a gas:
⚠️ Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).
⚠ É indispensabile osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas.
⚠ É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.
⚠️ Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 400 mm.

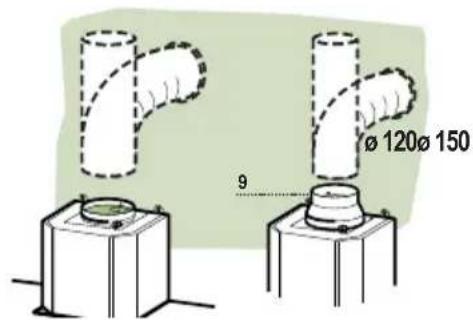

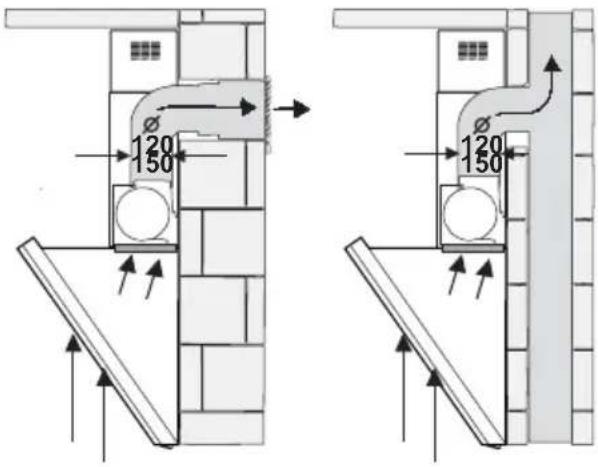

Funzionamento ad espulsione d'aria
L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna.
É vietato immettere l'aria di scarico in un camino per fumo o per gas di scarico normalmente utilizzato, oppure in un pozzo, che serve al defl usso dell'aria di locali, nei quali sono installati focolari.
Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).
In caso di scarico in dell'aria in camini per fumo o per gas di scarico normalmente non utilizzato, è necessario ottenere l'autorizzazione dell'autorità competente.
Per il funzionamento ad espulsione d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a fl usso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.
Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).
È possibile conseguire ciò quando l'aria per la combustione può continuare ad affl uire attraverso aperture non chiudibili, per es. in di porte, fi nestre ed in combinazione con cassette murali per l'alimentazione/ espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.
Se l'aria di alimentazione non è suffi ciente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.
Un cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.
Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.
Se l'aria di scarico viene condotta attraverso la parete esterna, si dovrebbe utilizzare una cassetta murale telescopica.
Rendimento ottimale della cappa aspirante:
□ Tubo di scarico corto, liscio.
Il minor numero possibile di gomiti di tubo.
Diametri di tubo possibilmente grandi e gomiti grandi.
L'impiego di lunghi tubi di espulsione ruvi- di, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.
Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.
Prima del montaggio
Tubi tondi:
Consigliamo un diametro interno di 150 mm, e comunque min. 120 mm..
☐ I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi.
Essi non dovrebbero presentare forti deviazioni.
∅ 120 mm ca. 113 cm ^2
∅ 150 mm ca. 177 cm ^2
Nel caso di diametri di tubo diversi: applicare il nastro di tenuta.
Nel funzionamento a scarico d'aria provvedere ad una suffi ciente alimentazione dell'aria.
Collegamento del tubo di scarico ∅ 150:
Fissare il tubo direttamente sull'uscita aria del corpo cappa.
Collegamento del tubo di scarico ∅ 120:
Inserire la fl angia di riduzione direttamente sull'uscita aria del corpo cappa.
Fissare il tubo direttamente sulla fl angia di riduzione.
Connessione fi Itrante
Con fi ltro a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento ad espulsione d'aria.
⚠ Potete acquistare presso il fornitore specializzato
il set di montaggio com- pleto ed i fi ltri di ricambio. Trovate i relativi numeri degli accessori alla fi ne di queste istru- zioni per l'uso.
Preparazione del muro
Il muro deve essere piano e verticale.
□ Provvedere ad un robusto fissaggio dei tasselli.
Peso in kg: 20,0.
Con riserva di modifi che costruttive nel quadro dell'evoluzione tecnica.
Allacciamento elettrico
La cappa deve essere collegata solo ad una presa con contatto di terra installata a norma. Installare la presa con contatto di terra in luogo possibilmente accessibile, in prossimità della cappa.
La presa con contatto di terra dovrebbe essere collegata attraverso un circuito elettrico indipendente.
Se la presa con contatto di terra dopo il montaggio della cappa aspirante non fosse più accessibile, deve essere disponibile un dispositivo di separazione come nell'allacciamento fi sso.
In caso di necessità di collegamento fi sso:
La cappa aspirante deve essere allacciata solo da un elettroinstallatore autorizzato dalla competente azienda di distribuzione dell'energia elettrica.
Nell'impianto domestico deve essere previsto un dispositivo di separazione. Sono ritenuti dispositivi d'installazione gli interruttori con un'apertura tra i contatti superiore a 3 mm e con una apertura su tutti i poli. Rientrano tra questi gli interruttori automatici ed i relè.
Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Dati elettrici:
Si trovano sulla targhetta d'identifi cazione, - nel vano interno dell'apparecchio - dopo avere rimosso il fi ltro metallico antigrasso.
⚠️ Per le riparazioni togliere sempre la corrente all'apparecchio.
Lunghezza del cavo di alimentazione: 1,30 m.
Questa cappa aspirante è conforme alle norme CEE per la schermatura contro i radiodisturbi.
Montaggio
La cappa è prevista per il montaggio sul muro della cucina.
- Rimuovere i pannelli aspiranti ed i fi Itri metallici (vedi capitolo Filtri e Manutenzioni)
- Tracciare sul muro della cucina una linea mediana dal soffitto fino allo spigolo inferiore della cappa aspirante.
- Utilizzando la dima o seguendo l'immagine, segnare i centri dei fori (A-B-C) sul muro per il fi ssaggio delle viti.
⚠ Rispettare la distanza minima di sicurezza tra il piano di cottura e la cappa di 400 mm sia per fornelli a gas che elettrici.
4. Forare ø 8 mm i fori A e B utilizzati per la cappa. Forare ø 8 mm i fori C utilizzati per il fi ssaggio delle staffe fi ssaggio camino.
5. Inserire i tasselli 11 nei fori assicurandosi che siano a raso con il muro.
6. Fissare le staffe 7.2.1 usando le viti 12a fornite.
⚠️ In caso di installazione della cappa in versione fi Itrante con camino, la staffa superiore 7.2.1 deve essere fissata insieme con il supporto raccordo fi Itrante 7.3
7. Avvitare 2 Viti 12a in dotazione nei fori per il fis- saggio del corpo Cappa, lasciando uno spazio di 5-6 mm fra la parete e la testa della vite.
Avvertenza: tenere conto degli eventuali accessori speciali da montare.

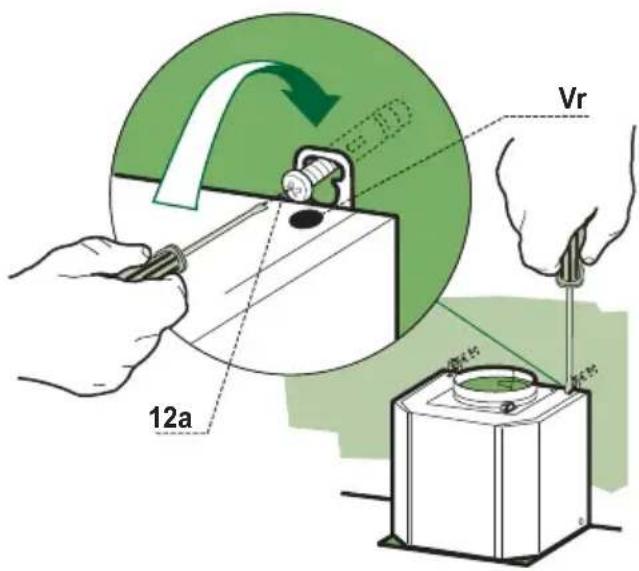

Montaggio corpo cappa
- Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate sui punti di aggancio del Corpo Cappa.
- Agganciare il Corpo Cappa alle Viti 12a.
- Serrare definitivamente le Viti 12a di supporto.
- Agire sulle Viti Vr per livellare il Corpo Cappa.
- Avvitare la vite di sicurezza 11.
Connessione uscita aria in versione aspirante
Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o fl essibile, la cui scelta è lasciata all'installatore.
Inserire la Flangia di riduzione 9, sull'Uscita del Corpo Cappa.
Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
Togliere eventuali Filtri Antiodore al Carbone attivo.
Montaggio
Connessione uscita aria in versione fi Itrante
⚠️ Tutti i componenti menzionati nella seguente procedura sono inclusi nel kit filtrante. Trovate i relativi numeri degli accessori alla fi ne di queste istruzioni per l'uso.
☐ Inserire il Raccordo 15 nella Staffa di Sostegno 7.3.
☐ Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo 15.
☐ Assicurarsi che l'uscita delle Prolunghe Raccordo 14.1 risulti in corrispondenza delle bocchette del Camino sia in orizzontale che in verticale.
Collegare il Raccordo 15 all'Uscita del Corpo Cappa per mezzo di un tubo ø150 mm.
Utilizzare le fascette 25 per fissare il tubo di connessione tra l'uscita dell'aria del corpo cappa e il raccordo 15.
☐ Assicurarsi di aver installati i filtri al carbone. (vedere parag. "Filtro al carbone" nel capitolo Filtri e Manutenzione)

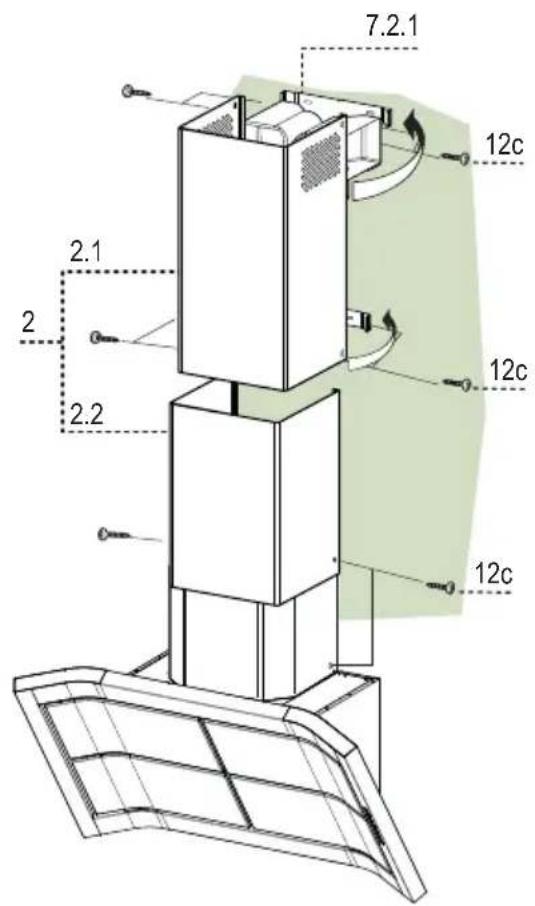

Montaggio Camino
Camino superiore
Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.
☐ Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 6,5) in dotazione.
☐ Assicurarsi che l'uscita delle Prolunghe Raccordo risulti in corrispondenza delle bocchette del Camino.
Camino inferiore
Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle fi no a battuta.
☐ Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c in dotazione.
