Type de produit	Carte de connexion RVB numérique
Marque	Panasonic
Modèle	TY42TM6D
Utilisation prévue	Extension de connectivité pour écrans Panasonic compatibles (séries PWD8, PHD8 et ultérieures)
Connecteur d'entrée	RVB numérique 24 broches (compatible DVI TMDS)
Signaux d'entrée supportés	525/60p, 625/50p, 720/60p, 720/50p, 1080/60i, 1080/50i, 640×480, 852×480, 800×600, 1024×768, 1066×600, 1366×768 (60 Hz)
Accessoires inclus	Étiquette signalétique, câble vidéo numérique RVB (1 m), vis de fixation (x4), guide de remplacement
Compatibilité fentes	Modèles à 2 fentes : fentes 1 et 2 ; modèles à 3 fentes : fentes 1 et 2 (fente 3 non compatible)
Alimentation	+5 V CC via l'écran hôte
Protocole de communication	DDC1/2B (Plug & Play)
Précautions de sécurité	Débrancher l'écran avant installation ; éviter l'électricité statique ; ne pas démonter
Fonction principale	Permet la connexion d'un PC ou source numérique RVB à l'écran Panasonic via entrée numérique
Remarque de menu	L'option "Sélection entrée en composantes/RVB" du menu est désactivée lorsque la carte est installée

FOIRE AUX QUESTIONS - TY42TM6D PANASONIC

Comment installer la carte TY42TM6D sur mon écran Panasonic ?

Éteignez l'écran et débranchez-le du secteur. Retirez la carte double existante de la fente libre (fente 1 ou 2 selon modèle). Insérez la carte TY42TM6D dans la fente et fixez-la avec les 4 vis fournies. Rebranchez l'écran. Consultez le guide de remplacement fourni pour plus de détails.

Quels écrans Panasonic sont compatibles avec cette carte ?

La carte est compatible avec les écrans Panasonic des séries PWD8, PHD8 et ultérieures (modèles à 2 ou 3 fentes). La fente 3 des modèles à 3 fentes n'est pas compatible.

Quels types de signaux puis-je connecter via cette carte ?

La carte prend en charge des signaux RVB numériques aux formats vidéo (525/60p, 625/50p, 720/60p, etc.) et PC (640×480, 1024×768, 1366×768, etc.) jusqu'à 1080i à 60/50 Hz.

La carte nécessite-t-elle une alimentation externe ?

Non, la carte est alimentée directement par l'écran via le connecteur, sous une tension de +5 V CC.

Puis-je utiliser un câble DVI standard avec cette carte ?

La carte est conçue pour être utilisée avec le câble vidéo numérique RVB fourni. L'utilisation d'autres câbles peut entraîner des dysfonctionnements. Le connecteur est compatible avec les signaux TMDS, mais le brochage spécifique nécessite le câble d'origine.

Que faire si l'écran ne détecte pas le signal après installation ?

Vérifiez que la carte est bien insérée et fixée. Assurez-vous que la source est allumée et que le câble est correctement connecté. Configurez l'ordinateur pour qu'il utilise le mode Plug & Play (DDC1/2B). Si le problème persiste, redémarrez l'écran et la source.

La carte affecte-t-elle les réglages du menu de l'écran ?

Oui, l'option 'Sélection entrée en composantes/RVB' du menu de configuration devient inactive lorsque la carte est installée. Les autres fonctions restent inchangées.

Puis-je installer cette carte dans n'importe quelle fente de l'écran ?

Sur les modèles à 2 fentes, utilisez les fentes 1 ou 2. Sur les modèles à 3 fentes, utilisez les fentes 1 ou 2 uniquement ; la fente 3 n'est pas compatible.

Comment nettoyer ou entretenir la carte ?

Ne nettoyez pas la carte avec des liquides. Utilisez un chiffon doux et sec si nécessaire. Évitez de toucher les contacts du connecteur avec les mains. Déchargez l'électricité statique avant toute manipulation.

Où puis-je trouver le guide de remplacement de la carte ?

Le guide de remplacement est inclus dans l'emballage. Vous pouvez également télécharger la notice complète au format PDF sur le site de Panasonic ou sur notice-facile.com.

MODE D'EMPLOI TY42TM6D PANASONIC

Carte de connexion RVB (numérique) Mode d'emploi

Avant d'effectuer quelque raccordement que ce soit, de régler l'appareil ou de l'utiliser, veuillez dire attentivement ce mode d'emploi.
Conserve-ile pour référence.

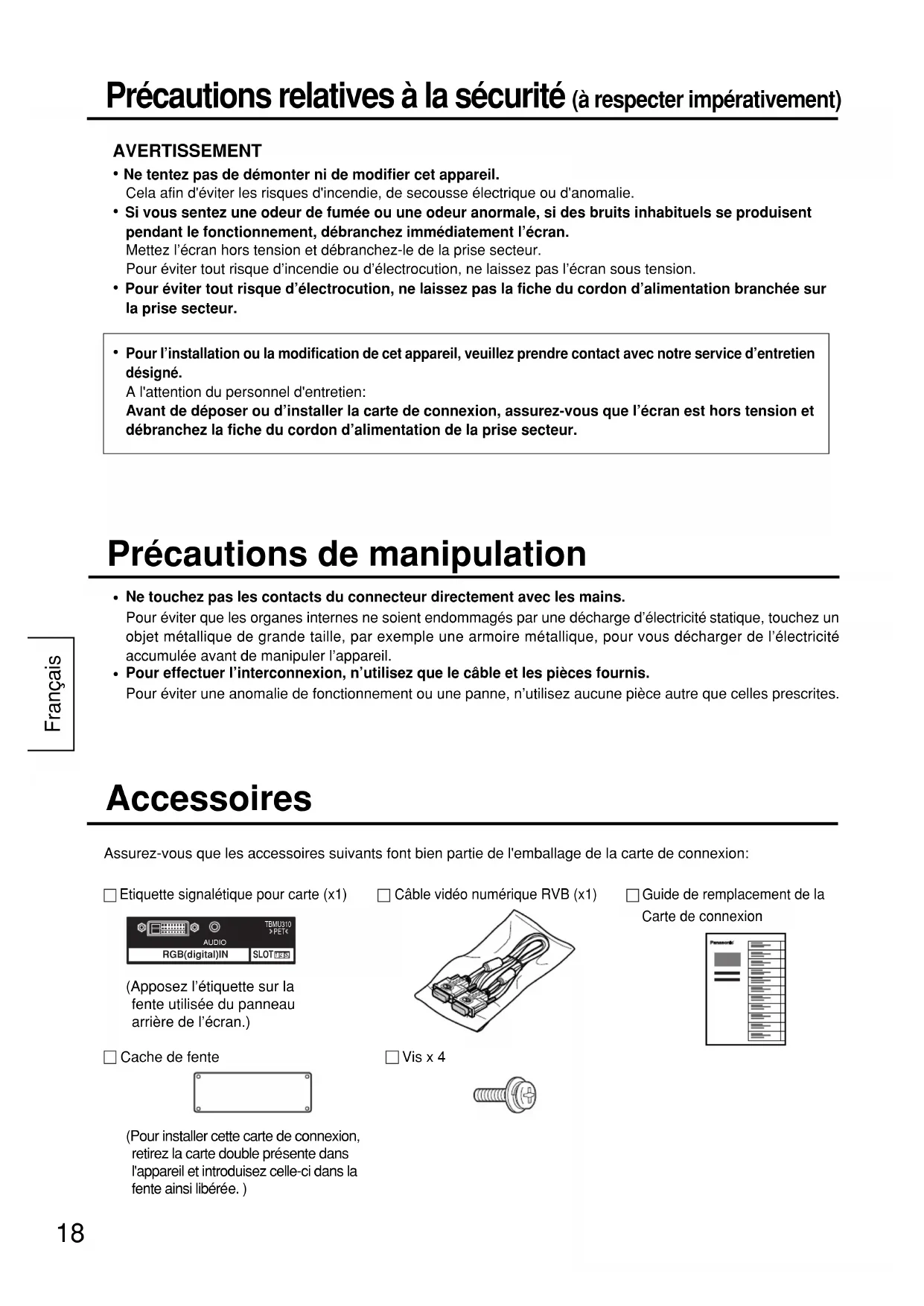

Précautions relatives à la sécurité (à respecter impératifement)

AVERTISSEMENT

• Ne tentez pas de démonter ni de modifier cet apparéil.

Cela afin d'éviter les risques d'incendie, de secousse électrique ou d'anomalie.

• Si vous sentez une odeur de fumée ou une odeur anormale, si des bruits inhabituels se produit pendant le fonctionnement, débranchez immédiatement l'écran.

Mettez l'écran hors tension et débranchez-le de la prise secteur.

Pour éviter tout risque d'incendie ou d'électrocution, ne laissez pas l'écran sous tension.

• Pour éviter tout risque d'électrocution, ne laissez pas la fiche du cordon d'alimentation branchée sur la prise secteur.

• Pour l'installation ou la modification de cet apparéil, veuillez prendre contact avec notre service d'entretien désigné.

A l'attention du personnel d'entretien:

Avant de déposer ou d'installer la carte de connexion, assurez-vous que l'écran est hors tension et débranchez la fiche du cordon d'alimentation de la prise secteur.

Précautions de manipulation

• Ne touchez pas les contacts du connecteur directement avec les mains.

Pour éviter que les organes internes ne soient endommages par une décharge d'électricité statique, touchez un objet metallique de grande taille, par exemple une armoire metallique, pour vous décharger de l'électricité accumulée avant de manipuler l'appareil.

• Pour effectuer l'interconnexion, n'utilise que le cable et les pieces fournis.

Pour éviter une anomalie de fonctionnement ou une panne, n'utilise aucune piece autre que celles prescrites.

Accessoires

Assurez-vous que les accessoires suivants font bien partie de l'emballage de la carte de connexion:

□ Etiquette signalétique pour carte (x1)

(Apposez l'étiquette sur la fente utilisée du panneau arrêté de l'écran.)

Cable video numérique RVB (x1)

Vis x 4

Guide de remplacement de la Carte de connexion

(Pour installer cette carte de connexion, retirez la carte double presente dans l'appareil et introduizez celle-ci dans la fente ainsi libre. )

Numeros de fentes de I'ecran compatibles avec les cartes de connexion accessoires.

Modèle à 2 fentes	Fentes1, Fentes2
Modèle à 3 fentes	Fentes1, Fentes2 [Fentes3 n'est pas compatible]

Raccordements

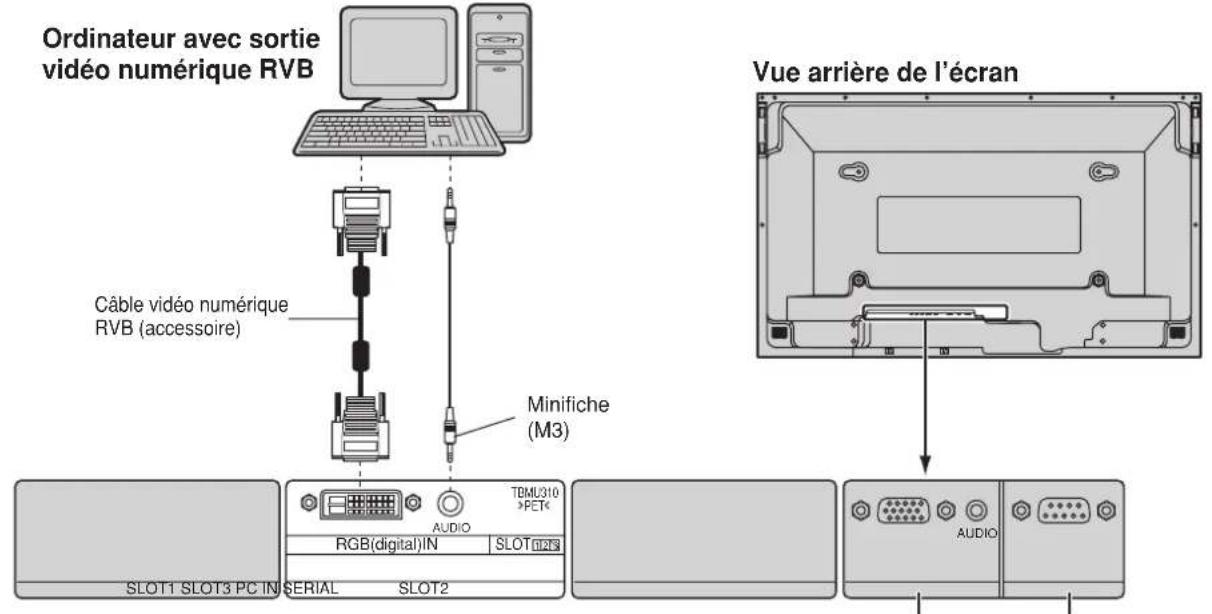

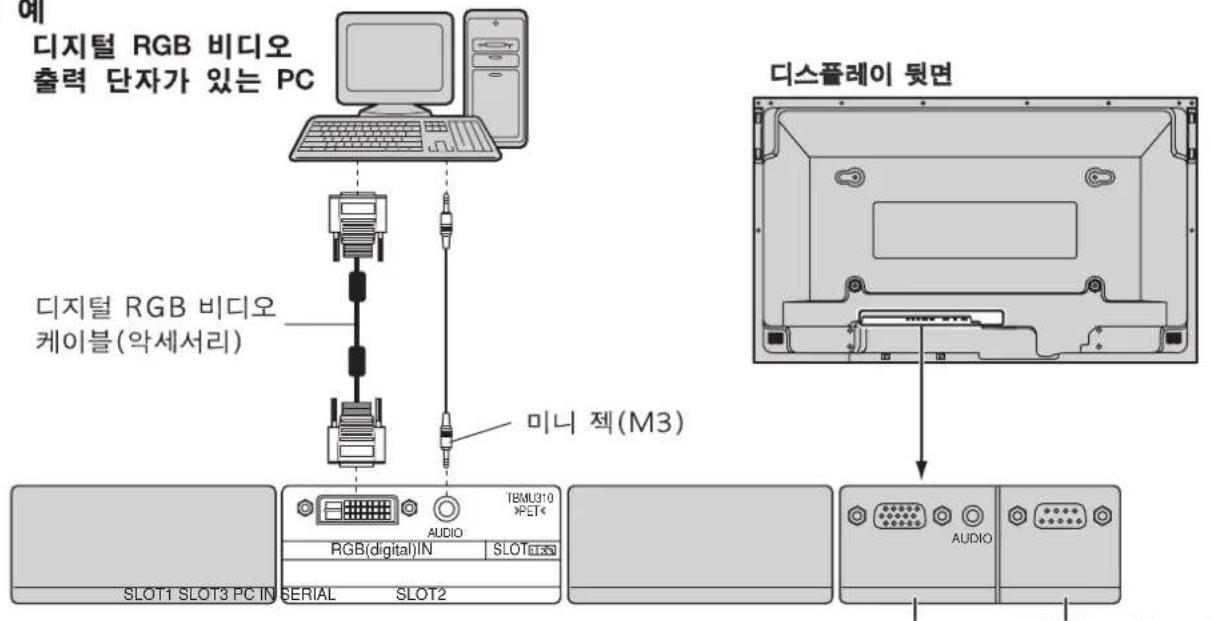

Exemple de mise en oeuvre

• Si l'ordinateur personnel n'est pas compatible "Plug & Play" (DDC1/2B) en matière d'écran, sa configuration devra être reprise après le raccordement de l'écran à l'ordinateur person

Reliez les sorties video et audio du PC.

Utilise ce port pour commander l'écran à partir de l'ordinateur.

(Lisez le mode d'emploi qui accompagne l'écran.)

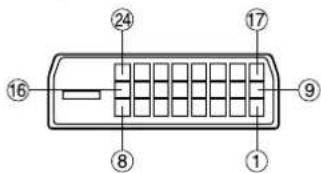

Identification des bornes du connecteur d'entrée RVB numérique

Vue du port de connexion

Numero de broche	Nom du signal	Numero de broche	Nom du signal
①	Données 2- T.M.D.S	⑬	Données 3+ T.M.D.S
②	Données 2+ T.M.D.S	⑭	+5 V CC
③	Blindage pour données 2/4 T.M.D.S	⑮	Masse
④	Données 4- T.M.D.S	⑯	Capteur prise active
⑤	Données 4+ T.M.D.S	⑰	Données 0- T.M.D.S
⑥	Horloge DDC	⑱	Données 0+ T.M.D.S
⑦	Données DDC	⑲	Blindage pour données 0/5 T.M.D.S
⑧	——	⑳	Données 5- T.M.D.S
⑨	Données 1- T.M.D.S	㉑	Données 5+ T.M.D.S
⑩	Données 1+ T.M.D.S	㉒	Blindage pour horloge T.M.D.S
⑪	Blindage pour données 1/3 T.M.D.S	㉓	Horloge+ T.M.D.S
⑫	Données 3- T.M.D.S	㉔	Horloge- T.M.D.S

Signaux d'entrée concernés

(*) Disponible pour l'affichage des séries PWD8 et PHD8 et des séries ultérieures.)

	Nom du signal	Fréquence horizontal (kHz)	Fréquence vertical (Hz)	Fréquence d'horloge d'un point (MHz)
1	525 (480) /60p	31,47	59,94	27,00
2	625 (576) /50p	31,25	50,00	27,00
3	750 (720) /60p	45,00	60,00	74,25
4	1.125 (1.080) /60i	33,75	60,00	74,25
5	640 × 480 @60Hz	31,47	59,94	25,18
6	852 × 480 @60Hz	31,47	59,94	34,24
7	800 × 600 @60Hz	37,88	60,32	40,00
8	1.024 × 768 @60Hz	48,36	60,00	65,00
9	1.066 × 600 @60Hz	37,88	60,32	53,94
10	1.366 × 768 @60Hz	48,36	60,00	87,44
11*	750 (720) /50p	37,50	50,00	74,25
12*	1.125 (1.080) /50i	28,13	50,00	74,25

Fonctionnement

Lorsque la Carte de connexion RVB numérique est installée, l'écran et les fonctions assurées par le menu affché différé, de la manière décrite ci-dessous, des indications figurant dans le mode d'emploi de l'écran.

Pour de plus amples détails concernant les opérations communes, lisez le mode d'emploi de l'écran.

Écran et fonctions du menu	Description
Sélection de l'entrée pour les composantes video [Sélection entrée en composantes/RVB]	L'option [Sélection entrée en composantes/RVB] du menu Configuration ne peut pas être sélectionnée.
