Produkttyp	Digital RGB-anslutningskort
Märke	Panasonic
Modell	TY42TM6D
Avsedd användning	Anslutningsutökning för kompatibla Panasonic-skärmar (serier PWD8, PHD8 och senare)
Ingångskontakt	24-stifts digital RGB (kompatibel med DVI TMDS)
Stödda ingångssignaler	525/60p, 625/50p, 720/60p, 720/50p, 1080/60i, 1080/50i, 640×480, 852×480, 800×600, 1024×768, 1066×600, 1366×768 (60 Hz)
Inkluderade tillbehör	Märketikett, digital RGB-videokabel (1 m), fästskruvar (4 st), ersättningsguide
Platskompatibilitet	2-platsmodeller: plats 1 och 2; 3-platsmodeller: plats 1 och 2 (plats 3 ej kompatibel)
Strömförsörjning	+5 V DC via värdskärmen
Kommunikationsprotokoll	DDC1/2B (Plug & Play)
Säkerhetsanvisningar	Koppla bort skärmen före installation; undvik statisk elektricitet; demontera inte
Huvudfunktion	Möjliggör anslutning av PC eller digital RGB-källa till Panasonic-skärm via digital ingång
Menyanmärkning	Alternativet "Komponent/RGB-ingångsval" i menyn är inaktiverat när kortet är installerat

Vanliga frågor - TY42TM6D PANASONIC

Hur installerar jag TY42TM6D-kortet på min Panasonic-skärm?

Stäng av skärmen och koppla bort den från elnätet. Ta bort det befintliga dubbelkortet från den lediga platsen (plats 1 eller 2 beroende på modell). Sätt i TY42TM6D-kortet i platsen och fäst det med de 4 medföljande skruvarna. Anslut skärmen igen. Se den medföljande ersättningsguiden för mer information.

Vilka Panasonic-skärmar är kompatibla med detta kort?

Kortet är kompatibelt med Panasonic-skärmar i serierna PWD8, PHD8 och senare (2- eller 3-platsmodeller). Plats 3 på 3-platsmodeller är inte kompatibel.

Vilka typer av signaler kan jag ansluta via detta kort?

Kortet stöder digitala RGB-signaler i videoformat (525/60p, 625/50p, 720/60p etc.) och PC-format (640×480, 1024×768, 1366×768 etc.) upp till 1080i vid 60/50 Hz.

Kräver kortet extern strömförsörjning?

Nej, kortet drivs direkt av skärmen via kontakten med en spänning på +5 V DC.

Kan jag använda en standard DVI-kabel med detta kort?

Kortet är utformat för att användas med den medföljande digitala RGB-videokabeln. Användning av andra kablar kan orsaka funktionsstörningar. Kontakten är kompatibel med TMDS-signaler, men den specifika stiftkonfigurationen kräver originalkabeln.

Vad gör jag om skärmen inte upptäcker signalen efter installation?

Kontrollera att kortet är korrekt isatt och fastsatt. Se till att källan är påslagen och att kabeln är ordentligt ansluten. Konfigurera datorn att använda Plug & Play-läge (DDC1/2B). Om problemet kvarstår, starta om skärmen och källan.

Påverkar kortet skärmens menyinställningar?

Ja, alternativet 'Komponent/RGB-ingångsval' i inställningsmenyn blir inaktivt när kortet är installerat. Övriga funktioner förblir oförändrade.

Kan jag installera detta kort i vilken plats som helst på skärmen?

På 2-platsmodeller, använd plats 1 eller 2. På 3-platsmodeller, använd endast plats 1 eller 2; plats 3 är inte kompatibel.

Hur rengör eller underhåller jag kortet?

Rengör inte kortet med vätskor. Använd en mjuk, torr trasa vid behov. Undvik att röra kontaktstiften med händerna. Urladda statisk elektricitet före hantering.

Var hittar jag ersättningsguiden för kortet?

Ersättningsguiden ingår i förpackningen. Du kan också ladda ner hela bruksanvisningen i PDF-format på Panasonics webbplats eller på notice-facile.com.

BRUKSANVISNING TY42TM6D PANASONIC

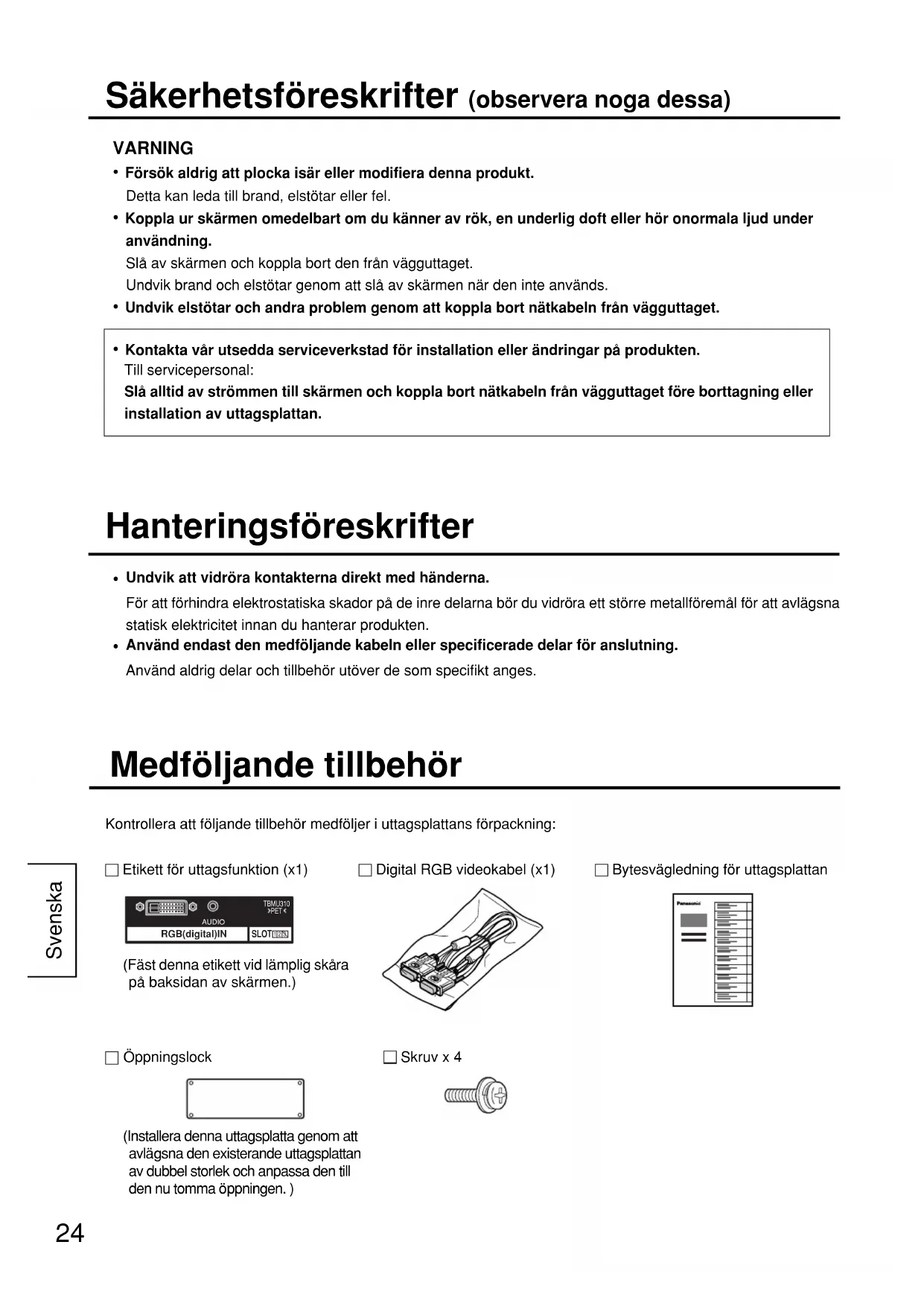

• Forsök aldrig att plocka isär aller modifieraenna produit.

Detta kan leda till brand, elstotar aller fel.

• Koppla ur skärmen omedelbart om du känner av rök, en underlig doft ellr hör onormala ljud under användning.

Slá av skármen och koppla bort den fran vagguttaget.

Undvik brand och elstotar genom att slå av skärmen nar den inte används.

• Undvik elstötar och andra problem genom att koppla bort nätkabeln frän vagguttaget.
• Kontakta var utsedda serviceverkstad for installation eller andringar påprodukten.

Till servicepersonal:

Slå alltid av strömmen till skärmen och koppla bort nätkabeln från vagguttaget före borttagning eller installation av uttagsplattan.

Hanteringsföreskrifter

• Undvik att vidröra kontakterna direkt med handerna.

For att forhindra elekrostatiska skador på de inre delarna bör du vidröra ett större metallfremål for att avlågsna statisk elektricitet innan du hanterarprodukten.

• Använd endast den medfoljande kabeln aller specificerade delar für anslutning.

Använd aldrig delar och tillbehör utöver de som specifikt anges.

Kontrollera att foljande tillbehör medfoljer i uttagsplattans forpackning:

(Fastenna etikett vid lamplig skara pa baksidan av skarmen.)

Digital RGB videokabel (x1)

□ Bytesvågledning for uttagsplattan

□ Oppningslock

Skruv x 4

(Installera denna uttagsplatta genom att avlagsna den existerande uttagsplattan av dubbel storlek och anpassa den till den nu tomma oppningen.)

Skärnumren på skärmenheten ar kompatibla med anslutningsdonen på uttagsplattan.

2-skårsmodell	Öppning 1, Öppning 2
3-skårsmodell	Öppning 1, Öppning 2 [ Öppning 3 ej kompatibel ]

Anslutninger

Uppställningsexempel

• Om din dator inte stöder Funktionen plug & play (DDC1/2B) für visning kan den behöva konfigureras på nytt after att skärmen anslutits till datorn.

Anslut datorns bildochljudutgangar.

Använd denna port for att stya skärmen frän datorn.

(Lás bra克斯visingen som medföjer skärmen.)

Stiftutformning for digital RGB ingang

Bild av anslutningsporten

Stift nr.	Signalnamn	Stift nr.	Signalnamn
①	T.M.D.S. data 2-	⑬	T.M.D.S. data 3+
②	T.M.D.S. data 2+	⑭	+5 V likström
③	T.M.D.S. data 2/4 avskärmad	⑮	Jord
④	T.M.D.S. data 4-	⑯	Avkännare für strömfürande Kontakt
⑤	T.M.D.S. data 4+	⑰	T.M.D.S. data 0-
⑥	DDC klocka	⑱	T.M.D.S. data 0+
⑦	DDC data	⑲	T.M.D.S. data 0/5 avskärmad
⑧	——	⑳	T.M.D.S. data 5-
⑨	T.M.D.S. data 1-	㉑	T.M.D.S. data 5+
⑩	T.M.D.S. data 1+	㉒	T.M.D.S. klockskärm
⑪	T.M.D.S. data 1/3 avskärmad	㉓	T.M.D.S. klocka+
⑫	T.M.D.S. data 3-	㉔	T.M.D.S. klocka-

Tillampliga ingangssignaler

(※ Tillganglig for bildskarmarna i serierna PWD8, PHD8 och senare.)

	Signalnamn	Horisontel Vertikal Punktklockfrekvens frekvens (kHz) frekvens (Hz) (MHz)
1525 (480) /60p 31,47 59,94 27,00
2625 (576) /50p 31,25 50,00 27,00
3750 (720) /60p 45,00 60,00 74,25
41.125 (1.080) /60i 33,75 60,00 74,25
5	640 × 480 @60Hz	31,47	59,94	25,18
6	852 × 480 @60Hz	31,47	59,94	34,24
7	800 × 600 @60Hz	37,88	60,32	40,00
8	1.024 × 768 @60Hz	48,36	60,00	65,00
9	1.066 × 600 @60Hz	37,88	60,32	53,94
10	1.366 × 768 @60Hz	48,36	60,00	87,44
11*	750 (720) /50p 37,50 50,00	74,25
12*	1.125 (1.080) /50i 28,13 50,00	74,25

Användning

När den digitala RGB uttagplattan ar installeradkommen skärmen och menyoperationerna som utförs påenna att avvika pa följande satt frän de instruktioner som star angivna i plasmaskärmens braksanvising. Läs plasmaskärmens braksanvising for narmare detaljer om övriga operationer.

Skärm & menyoperationer	Beskrivning
Val av sammansatt videoingång [Component/RGB-in select]	Alternativevet Component/RGB-in select på menyn SET UP kan inte väljas.
