Tipo di prodotto	Scheda di connessione RGB digitale
Marca	Panasonic
Modello	TY42TM6D
Uso previsto	Estensione di connettività per schermi Panasonic compatibili (serie PWD8, PHD8 e successive)
Connettore di ingresso	RGB digitale a 24 pin (compatibile DVI TMDS)
Segnali di ingresso supportati	525/60p, 625/50p, 720/60p, 720/50p, 1080/60i, 1080/50i, 640×480, 852×480, 800×600, 1024×768, 1066×600, 1366×768 (60 Hz)
Accessori inclusi	Etichetta segnaletica, cavo video digitale RGB (1 m), viti di fissaggio (x4), guida di sostituzione
Compatibilità slot	Modelli a 2 slot: slot 1 e 2; modelli a 3 slot: slot 1 e 2 (slot 3 non compatibile)
Alimentazione	+5 V CC tramite lo schermo host
Protocollo di comunicazione	DDC1/2B (Plug & Play)
Precauzioni di sicurezza	Scollegare lo schermo prima dell'installazione; evitare l'elettricità statica; non smontare
Funzione principale	Consente la connessione di un PC o sorgente digitale RGB allo schermo Panasonic tramite ingresso digitale
Nota di menu	L'opzione "Selezione ingresso componenti/RGB" del menu è disattivata quando la scheda è installata

Domande frequenti - TY42TM6D PANASONIC

Come installare la scheda TY42TM6D sul mio schermo Panasonic?

Spegnere lo schermo e scollegarlo dalla presa di corrente. Rimuovere la scheda doppia esistente dallo slot libero (slot 1 o 2 a seconda del modello). Inserire la scheda TY42TM6D nello slot e fissarla con le 4 viti fornite. Ricollegare lo schermo. Consultare la guida di sostituzione fornita per maggiori dettagli.

Quali schermi Panasonic sono compatibili con questa scheda?

La scheda è compatibile con gli schermi Panasonic delle serie PWD8, PHD8 e successive (modelli a 2 o 3 slot). Lo slot 3 dei modelli a 3 slot non è compatibile.

Quali tipi di segnali posso collegare tramite questa scheda?

La scheda supporta segnali RGB digitali in formati video (525/60p, 625/50p, 720/60p, ecc.) e PC (640×480, 1024×768, 1366×768, ecc.) fino a 1080i a 60/50 Hz.

La scheda necessita di alimentazione esterna?

No, la scheda è alimentata direttamente dallo schermo tramite il connettore, con una tensione di +5 V CC.

Posso utilizzare un cavo DVI standard con questa scheda?

La scheda è progettata per essere utilizzata con il cavo video digitale RGB fornito. L'uso di altri cavi potrebbe causare malfunzionamenti. Il connettore è compatibile con i segnali TMDS, ma la piedinatura specifica richiede il cavo originale.

Cosa fare se lo schermo non rileva il segnale dopo l'installazione?

Verificare che la scheda sia ben inserita e fissata. Assicurarsi che la sorgente sia accesa e che il cavo sia collegato correttamente. Configurare il computer per utilizzare la modalità Plug & Play (DDC1/2B). Se il problema persiste, riavviare lo schermo e la sorgente.

La scheda influisce sulle impostazioni del menu dello schermo?

Sì, l'opzione 'Selezione ingresso componenti/RGB' del menu di configurazione diventa inattiva quando la scheda è installata. Le altre funzioni rimangono invariate.

Posso installare questa scheda in qualsiasi slot dello schermo?

Sui modelli a 2 slot, utilizzare gli slot 1 o 2. Sui modelli a 3 slot, utilizzare solo gli slot 1 o 2; lo slot 3 non è compatibile.

Come pulire o mantenere la scheda?

Non pulire la scheda con liquidi. Utilizzare un panno morbido e asciutto se necessario. Evitare di toccare i contatti del connettore con le mani. Scaricare l'elettricità statica prima di qualsiasi manipolazione.

Dove posso trovare la guida di sostituzione della scheda?

La guida di sostituzione è inclusa nella confezione. È anche possibile scaricare il manuale completo in formato PDF dal sito di Panasonic o su notice-facile.com.

MANUALE UTENTE TY42TM6D PANASONIC

Scheda terminali RGB (digitale) Instruzioni per l'uso

Prima di collegare, far funzionare o regolare quello prodotto, leggere attendamente tutte istruzioni. Conservare quello manuale per consultrarlo successivamente.

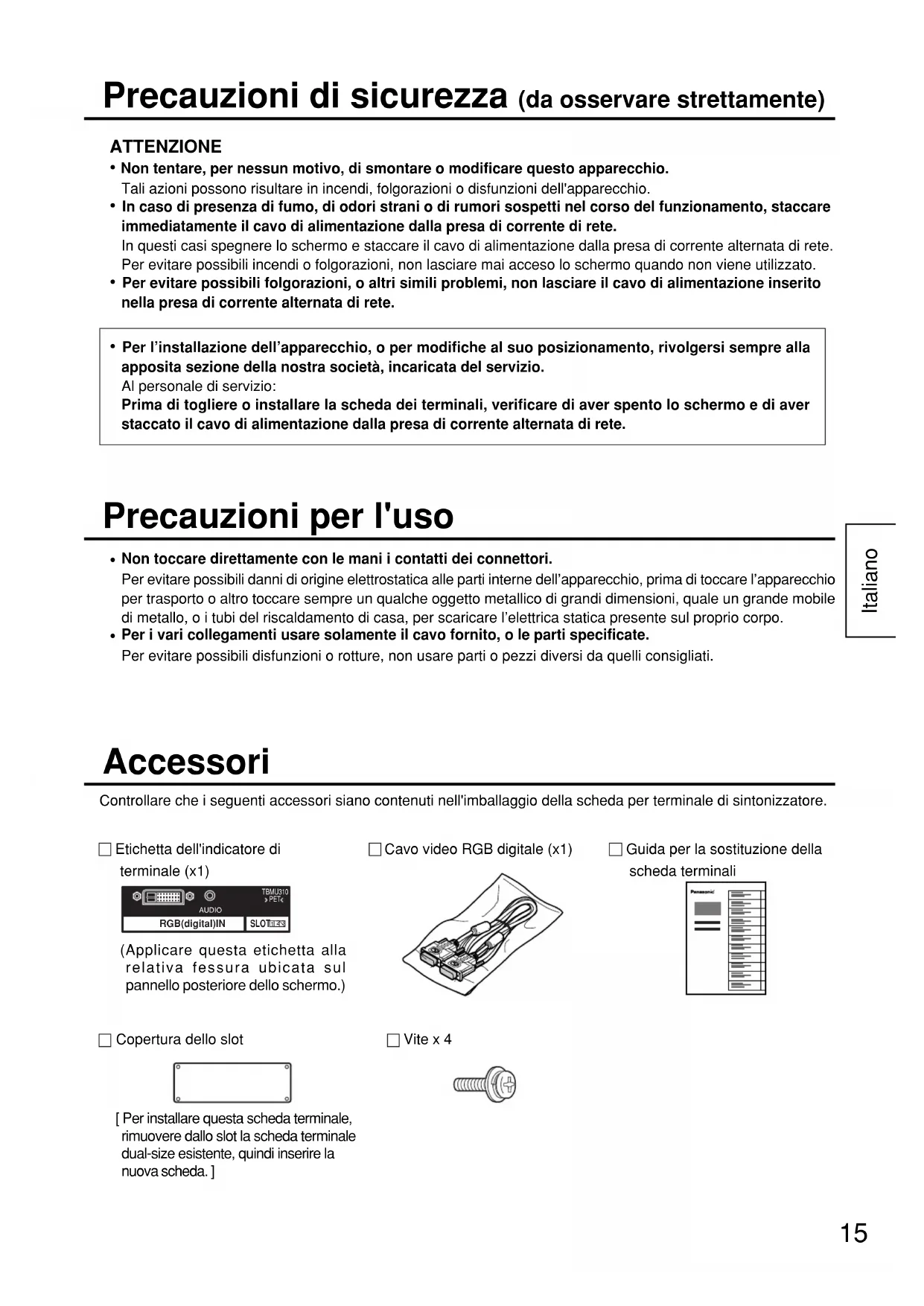

Precauzioni di sicurezza (da osservare strettamente)

ATTENZIONE

• Non tentare, per nessun motivo, di smontare o modificare quello apparecchio.
  Tali azioni possono risultare in incendi, folgorazioni o disfunzioni dell'apparecchio.
• In caso di presenza di fumo, di odori strani o di rumori sospetti nel corso del funzionamento, staccare immediamente il cavo di alimentazione alla presa di corrente di rete.
  In questi casi spegnere lo schermo e staccare il cavo di alimentazione alla presa di corrente alternata di rete. Per evitare possibili incendi o folgorazioni, non lasciare mai acceso lo schermo quando non viene utilizzato.
• Per evitare possibili folgorazioni, o altri simili problemi, non lasciare il cavo di alimentazione inserito nella presa di corrente alternata di rete.
• Per l'installazione dell'apparecchio, o per modifiche al suo posizionamento, rivolgersi sempre alla apposita sezione della nostra società, incaricata del servizio.

Al personale di servizio:

Prima di togliere o installare la sched dei terminali, verificare di aver spento lo schermo e di aver staccato il cavo di alimentazione alla presa di corrente alternata di rete.

Precauzioni per l'uso

• Non toccare direttamente con le mani i contatti dei connettori.

Per evitare possibili danni di origine elettrostatica alle parti interne dell'apparecchio, prima di toccare l'apparecchio per trasporto o altri toccare sempre un quale oggetto metallico di granidi dimensioni, quale un grande mobile di metallo, o i tubi del riscaldamento di casa, per scaricare l'eletrica statica presente sul proprio corpo.

• Per i vari collegamenti usare solamente il cavo fornito, o le parti specificate.

Per evitare possibili disfunzioni o rotture, non usare parti o pezzi diversi da quelli consigliati.

Accessor

Controllare che i seguenti accessori siano conteni nell'imballaggio della sched per terminale di sintonizzatore.

Etichetta dell'indicatore di terminale (x1)

(Applicare questa etichetta alla relativa fessura ubicata sul pannello posteriore dello schermo.)

Copertura dello slot

[Per installare questa scheda terminale, rimuovere dallo slot la scheda terminale dual-size esistente, quindi insertire la nuova scheda.]

Cavo video RGB digitale (x1)

Vite × 4

Guida per la sostituzione della scheda terminali

Modelli con 2 fessure Fessura 1 e Fessura 2

Modelli con 3 fessure Fessura 1 e Fessura 2 [la Fessura 3 non compatibile ]

Collegamenti

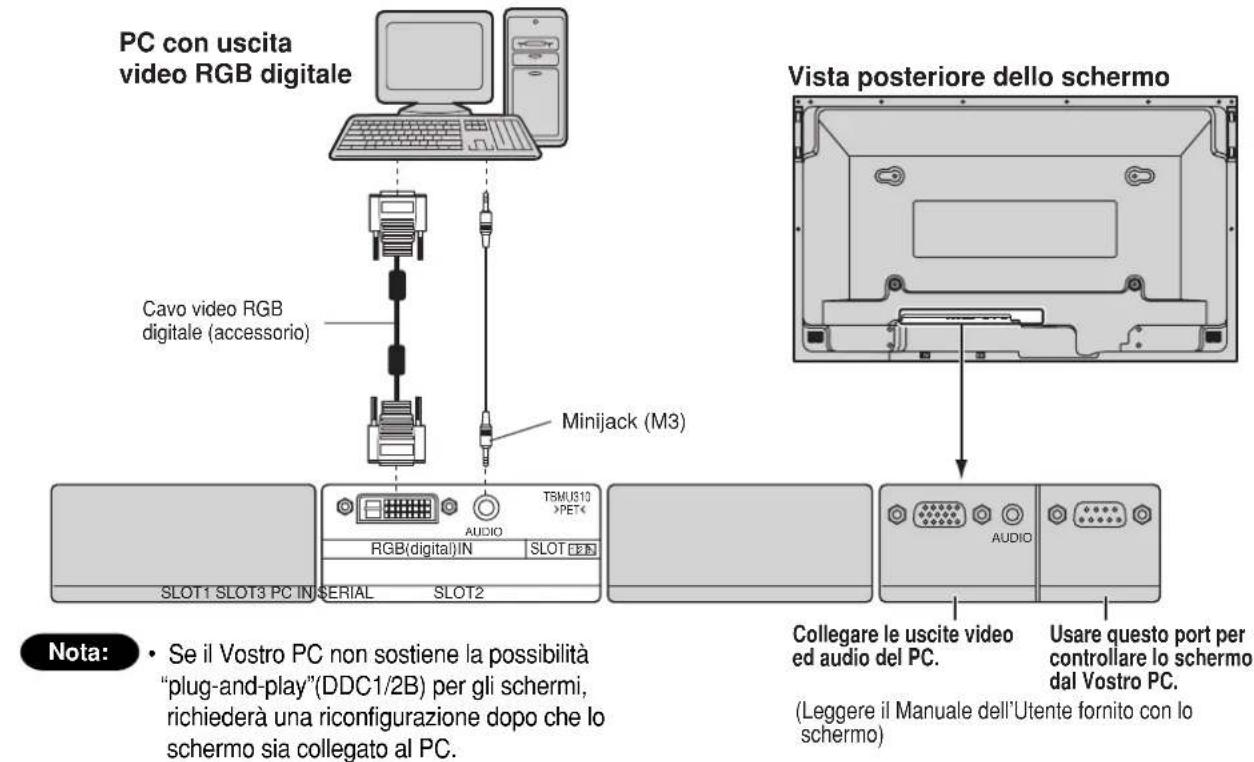

Esempio di montaggio

Disposizioni degli spinotti del connettore di ingresso RGB digitale.

Vista del port di connessione

No. piedino	Segnale	No. piedino	Segnale
①	Dati T.M.D.S. 2-	⑬	Dati T.M.D.S. 3+
②	Dati T.M.D.S. 2+	⑭	+5 V, CC
③	Dati T.M.D.S. 2/4 schermato	⑮	Terra
④	Dati T.M.D.S. 4-	⑯	Senso "Hot plug"
⑤	Dati T.M.D.S. 4+	⑰	Dati T.M.D.S. 0-
⑥	Orologio DDC	⑱	Dati T.M.D.S. 0+
⑦	Dati DDC	⑲	Dati T.M.D.S. 0/5 schermato
⑧	——	⑳	Dati T.M.D.S. 5-
⑨	Dati T.M.D.S. 1-	㉑	Dati T.M.D.S. 5+
⑩	Dati T.M.D.S. 1+	㉒	Schermo orologio T.M.D.S.
⑪	Dati T.M.D.S. 1/3 schermato	㉓	Orologio + T.M.D.S.
⑫	Dati T.M.D.S. 3-	㉔	Orologio - T.M.D.S.

Segnali di ingresso utilizzabili

(*) Disponibile per la visualizzazione delleserie PWD8, PHD8 e successive.)

	Nome del segnale	Frequenza Frequenza Freqenza di orizzontale (kHz) verticale (Hz) dot-clock (MHz)
1 525 (480) /60p 31,47 59,94 27,00
2 625 (576) /50p 31,25 50,00 27,00
3 750 (720) /60p 45,00 60,00 74,25
4 1.125 (1.080) /60i 33,75 60,00 74,25
5	640 × 480 @60Hz	31,47	59,94	25,18
6	852 × 480 @60Hz	31,47	59,94	34,24
7	800 × 600 @60Hz	37,88	60,32	40,00
8	1.024 × 768 @60Hz	48,36	60,00	65,00
9	1.066 × 600 @60Hz	37,88	60,32	53,94
10 1.366 × 768 @60Hz 48,36 60,00 87,44
11*	750 (720) /50p 37,50 50,00 74,25
12*	1.125 (1.080) /50i 28,13 50,00 74,25

Operazione

Con la scheda terminali RGB digitale installata, lo schermo e le sue operazioni del menu sullo schermo avranno le deviazioni seguenti delle descrizioni pertinenti del Manuale dell'Utente fornito con lo schermo. Per i particolari sulle operazioni comuni, si prega di leggere il Manuale dell'Utente dello schermo.

Operazioni dello schermo e del menu	Descrizione
Sezione di ingresso video dei componenti [Sezione ingresso componente/RGB]	L'opzione Sezione ingresso componente/RGB nel menu Approntamento non può essere selezionata.
