Produkttyp	Digitale RGB-Verbindungskarte
Marke	Panasonic
Modell	TY42TM6D
Verwendungszweck	Konnektivitätserweiterung für kompatible Panasonic-Displays (Serien PWD8, PHD8 und später)
Eingangsanschluss	Digital RGB 24-polig (kompatibel mit DVI TMDS)
Unterstützte Eingangssignale	525/60p, 625/50p, 720/60p, 720/50p, 1080/60i, 1080/50i, 640×480, 852×480, 800×600, 1024×768, 1066×600, 1366×768 (60 Hz)
Mitgeliefertes Zubehör	Typenschild, digitales RGB-Videokabel (1 m), Befestigungsschrauben (x4), Austauschanleitung
Steckplatzkompatibilität	Modelle mit 2 Steckplätzen: Steckplätze 1 und 2; Modelle mit 3 Steckplätzen: Steckplätze 1 und 2 (Steckplatz 3 nicht kompatibel)
Stromversorgung	+5 V DC über das Host-Display
Kommunikationsprotokoll	DDC1/2B (Plug & Play)
Sicherheitshinweise	Display vor Installation vom Stromnetz trennen; statische Elektrizität vermeiden; nicht zerlegen
Hauptfunktion	Ermöglicht den Anschluss eines PCs oder einer digitalen RGB-Quelle an das Panasonic-Display über den digitalen Eingang
Menühinweis	Die Option "Eingangswahl Komponente/RGB" im Menü ist deaktiviert, wenn die Karte installiert ist

Häufig gestellte Fragen - TY42TM6D PANASONIC

Wie installiere ich die Karte TY42TM6D auf meinem Panasonic-Display?

Schalten Sie das Display aus und trennen Sie es vom Stromnetz. Entfernen Sie die vorhandene Doppelkarte aus dem freien Steckplatz (Steckplatz 1 oder 2, je nach Modell). Setzen Sie die Karte TY42TM6D in den Steckplatz ein und befestigen Sie sie mit den 4 mitgelieferten Schrauben. Schließen Sie das Display wieder an. Weitere Einzelheiten finden Sie in der mitgelieferten Austauschanleitung.

Welche Panasonic-Displays sind mit dieser Karte kompatibel?

Die Karte ist kompatibel mit Panasonic-Displays der Serien PWD8, PHD8 und später (Modelle mit 2 oder 3 Steckplätzen). Steckplatz 3 bei Modellen mit 3 Steckplätzen ist nicht kompatibel.

Welche Signalarten kann ich über diese Karte anschließen?

Die Karte unterstützt digitale RGB-Signale in Videoformaten (525/60p, 625/50p, 720/60p, etc.) und PC-Formaten (640×480, 1024×768, 1366×768, etc.) bis zu 1080i bei 60/50 Hz.

Benötigt die Karte eine externe Stromversorgung?

Nein, die Karte wird direkt über den Anschluss vom Display mit +5 V DC versorgt.

Kann ich ein Standard-DVI-Kabel mit dieser Karte verwenden?

Die Karte ist für die Verwendung mit dem mitgelieferten digitalen RGB-Videokabel ausgelegt. Die Verwendung anderer Kabel kann zu Fehlfunktionen führen. Der Anschluss ist mit TMDS-Signalen kompatibel, aber die spezifische Pinbelegung erfordert das Originalkabel.

Was tun, wenn das Display nach der Installation kein Signal erkennt?

Überprüfen Sie, ob die Karte richtig eingesetzt und befestigt ist. Stellen Sie sicher, dass die Quelle eingeschaltet und das Kabel korrekt angeschlossen ist. Konfigurieren Sie den Computer für die Verwendung des Plug & Play-Modus (DDC1/2B). Wenn das Problem weiterhin besteht, starten Sie das Display und die Quelle neu.

Beeinträchtigt die Karte die Menüeinstellungen des Displays?

Ja, die Option 'Eingangswahl Komponente/RGB' im Konfigurationsmenü wird inaktiv, wenn die Karte installiert ist. Andere Funktionen bleiben unverändert.

Kann ich diese Karte in einen beliebigen Steckplatz des Displays einbauen?

Bei Modellen mit 2 Steckplätzen verwenden Sie Steckplatz 1 oder 2. Bei Modellen mit 3 Steckplätzen verwenden Sie nur Steckplatz 1 oder 2; Steckplatz 3 ist nicht kompatibel.

Wie reinige oder warte ich die Karte?

Reinigen Sie die Karte nicht mit Flüssigkeiten. Verwenden Sie bei Bedarf ein weiches, trockenes Tuch. Vermeiden Sie es, die Kontakte des Anschlusses mit den Händen zu berühren. Entladen Sie statische Elektrizität, bevor Sie die Karte berühren.

Wo finde ich die Austauschanleitung für die Karte?

Die Austauschanleitung liegt der Verpackung bei. Sie können die vollständige Anleitung auch als PDF auf der Panasonic-Website oder auf notice-facile.com herunterladen.

BEDIENUNGSANLEITUNG TY42TM6D PANASONIC

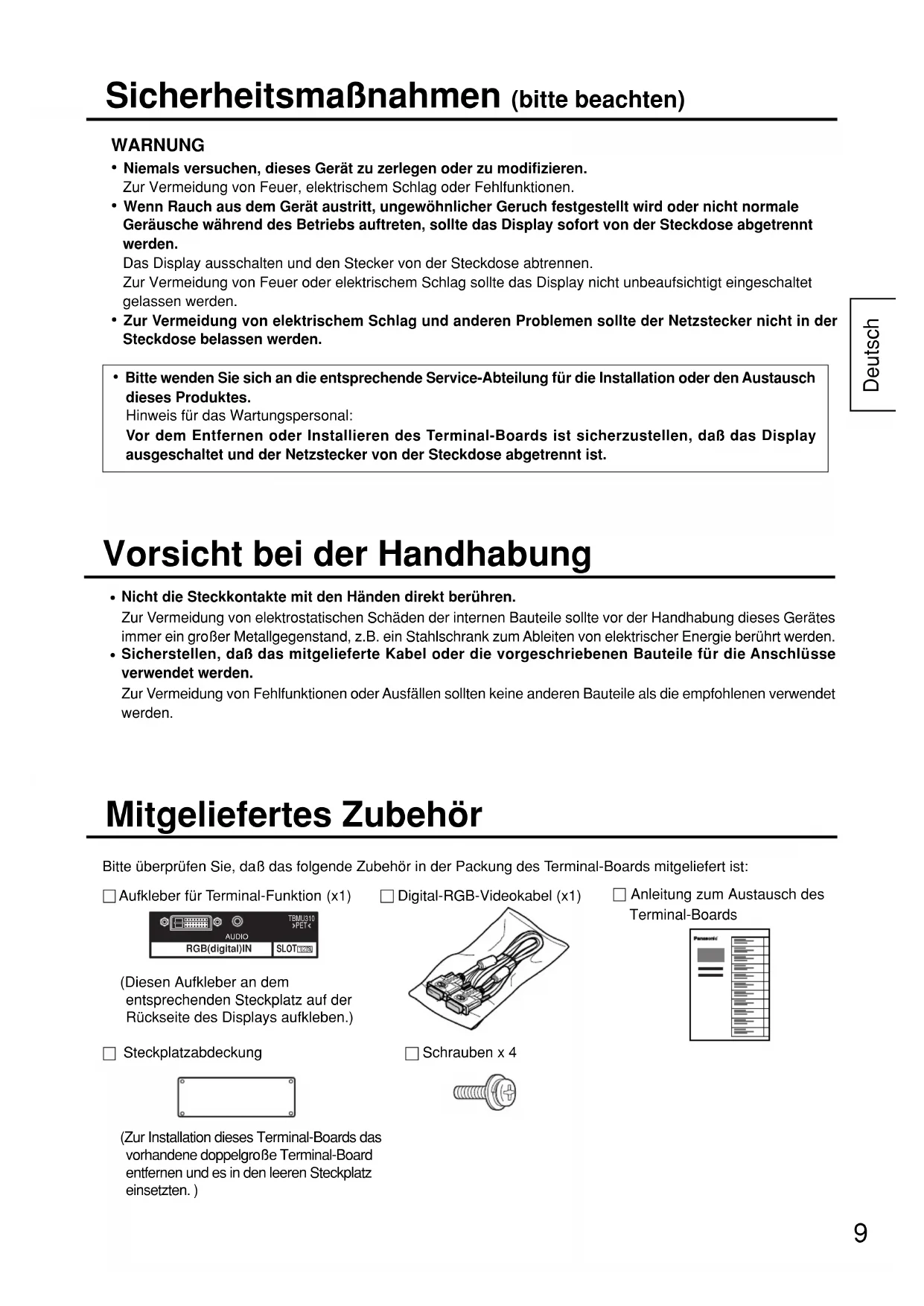

Vor dem Anschluss, Betrieb oder der Einstellung these Gerätes lesen Sieitte dees Bedienungsanleitung vollständig durch. These Anleitung als Referenz gut aufbewahren.

• Niemals versuchen,这点 Gerät zu zerlegen oder zu modifizieren.
  Zur Vermeidung von Feuer, elektrischem Schlag oder Fehlfunktionen.
• Wenn Rauch aus dem Gerät austritt, ungewöhnlicher Geruch festgestellt wird oder nicht normale Gerausche während des Betriebs auftreten, sollte das Display�始 von der Steckdose abgetrennt werden.

Das Display ausschalten und den Stecker von der Steckdose abtrennen.

Zur Vermeidung von Feuer oder elektrischem Schlag sollte das Display nicht unbeaufsichtigt eingeschaltet gelassen werden.

• Zur Vermeidung von elektrischen Schlag und anderen Problemen solte der Netzstecker nicht in der Steckdose belassen werden.
  -itte wenden Sie sich an die entsprechende Service-Abteilung fur die Installation oder den Austausch eineses Produkttes.

Hinweis für das Wartungspersonal:

Vor dem Entfernen oder Installieren des Terminal-Boards ist sicherzustellen, daß das Display ausgeschaltet und der Netzstecker von der Steckdose abgetrennt ist.

Vorsicht bei der Handhabung

• Nicht die Steckkontakte mit den Händen direkt berühren.

Zur Vermeidung von elektrostatischen Schäden der internen Bauteile sollte vor der Handhabung deses Gerätes immer ein großer Metallgegenstand, z.B. ein Stahlschrank zum Ableiten von elektrischer Energie berührt werden.

• Sicherstellen, daß das mitgelieferte Kabel oder die vorgeschriebenen Bauteile für die Anschlüsse verwendet werden.

Zur Vermeidung von Fehlfunktionen oder Ausfallen sollenne keine anderen Bauteile als die empfohlenen verwendet werden.

Mitgeliefertes Zubehör

Bitte uberprüfen Sie, daß das folgende Zubehör in der Packung des Terminal-Boards mitgeliefert ist:

Auflagleber fur Terminal-Funktion (x1)

(Diesen Aufkleber an dem entsprachenden Steckplatz auf der Rückseite des Displays aufkleben.)

Stockplatzabdeckung

(Zur Installation theses Terminal-Boards das vorhandene doppelgroße Terminal-Board entfernen und es in den leeren Steckplatz eingetzen.)

Digital-RGB-Videokabel (x1)

Schauben x 4

Anleitung zum Austausch des Terminal-Boards

Stockplatznummern auf dem display, die mit dem Terminal-Board-Zubehör kompatibel sind.

Modell mit 2 Steckplätzen	Steckplatz 1, Steckplatz 2
Modell mit 3 Steckplätzen	Steckplatz 1, Steckplatz 2 [Steckplatz 3 ist nicht kompatibel]

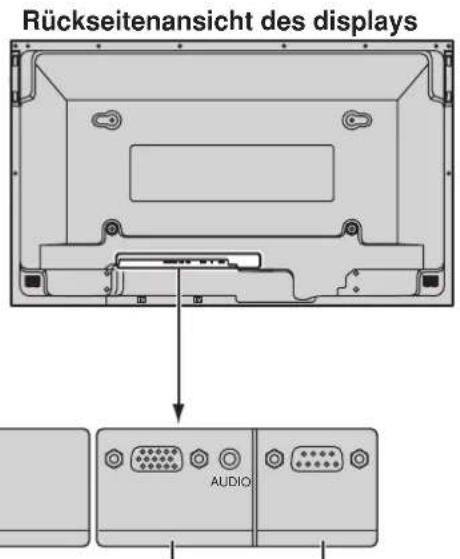

Anschlüsse

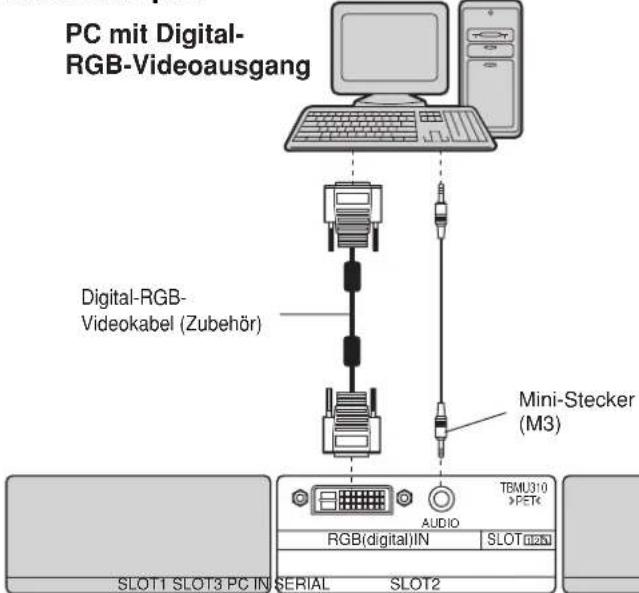

■ Anschlußbeispel

Hinweise:

• Wenn der PC nicht die Plug-and-Play-Möglichkeiten (DDC1/2B) für Displays unterstützen, muß eine erneute Konfiguration nach dem Anschluß des Displays an den PC ausgeführten werden.

Anschluß der Video- und Audioausgänge des PCs.

Diesen Anschluß zur Steuerung des displays mit dem PC verwenden.

(Lesen Sie die dem display beiliegende Bedienungsanleitung.)

Klemmenbelegung des DigitalRGB-Eingangssteckers
Ansicht der Anschlußbuchse

Klemme	Signalbezeichnung	Klemme	Signalbezeichnung
①	TMDS Daten 2-	⑬	TMDS Daten 3+
②	TMDS Daten 2+	⑭	+5 V Gleichstrom
③	TMDS Daten 2/4 abgeschirmt	⑮	Masse
④	TMDS Daten 4-	⑯	Hot Plug-Feststellung
⑤	TMDS Daten 4+	⑰	TMDS Daten 0-
⑥	DDC Takt	⑱	TMDS Daten 0+
⑦	DDC Daten	⑲	TMDS Daten 0/5 abgeschirmt
⑧	——	⑳	TMDS Daten 5-
⑨	TMDS Daten 1-	㉑	TMDS Daten 5+
⑩	TMDS Daten 1+	㉒	TMDS Takt abgeschirmt
⑪	TMDS Daten 1/3 Abgeschirmt	㉓	TMDS Takt +
⑫	TMDS Daten 3-	㉔	TMDS Takt -

Verwedbare Eingangssignale

( Kann als Bildschirm für die Serie PWD8, PHD8 und später verwendet werden.)

	Signale	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Dot-Clock-Frequenz (MHz)
1	525 (480) /60p	31,47	59,94	27,00
2	625 (576) /50p	31,25	50,00	27,00
3	750 (720) /60p	45,00	60,00	74,25
4	1.125 (1.080) /60i	33,75	60,00	74,25
5	640 × 480 @60Hz	31,47	59,94	25,18
6	852 × 480 @60Hz	31,47	59,94	34,24
7	800 × 600 @60Hz	37,88	60,32	40,00
8	1.024 × 768 @60Hz	48,36	60,00	65,00
9	1.066 × 600 @60Hz	37,88	60,32	53,94
10	1.366 × 768 @60Hz	48,36	60,00	87,44
11*	750 (720) /50p	37,50	50,00	74,25
12*	1.125 (1.080) /50i	28,13	50,00	74,25

Betrieb

Nach der Installation des RGB-Terminal-Boards weisen das Display und die Bedienschritte für das Menu auf dem Bildschirm folgende Unterschiede von den Beschreibungen der dem Display beiliegenden Bedienungsanleitung auf.

Bedienung von Display und Menu	Beschreibung
KOMPONENT-Videoeingangswahl[Component/RGB in Wahlen]	Die Option Component/RGB in Wahlen im Einstellmenü kann nicht gewählt werden.
