Producttype	Digitale RGB-aansluitkaart
Merk	Panasonic
Model	TY42TM6D
Beoogd gebruik	Connectiviteitsuitbreiding voor compatibele Panasonic-schermen (series PWD8, PHD8 en later)
Ingangsconnector	24-pins digitale RGB (compatibel met DVI TMDS)
Ondersteunde ingangssignalen	525/60p, 625/50p, 720/60p, 720/50p, 1080/60i, 1080/50i, 640×480, 852×480, 800×600, 1024×768, 1066×600, 1366×768 (60 Hz)
Inbegrepen accessoires	Naamplaatje, digitale RGB-videokabel (1 m), bevestigingsschroeven (x4), vervangingshandleiding
Sleuvencompatibiliteit	Modellen met 2 sleuven: sleuven 1 en 2; modellen met 3 sleuven: sleuven 1 en 2 (sleuf 3 niet compatibel)
Voeding	+5 V DC via het hostscherm
Communicatieprotocol	DDC1/2B (Plug & Play)
Veiligheidsvoorschriften	Scherm loskoppelen voor installatie; statische elektriciteit vermijden; niet demonteren
Hoofdfunctie	Maakt verbinding van een pc of digitale RGB-bron met het Panasonic-scherm via digitale ingang mogelijk
Menu-opmerking	De optie "Ingangsselectie componenten/RGB" in het menu is uitgeschakeld wanneer de kaart is geïnstalleerd

Veelgestelde vragen - TY42TM6D PANASONIC

Hoe installeer ik de TY42TM6D-kaart op mijn Panasonic-scherm?

Zet het scherm uit en haal de stekker uit het stopcontact. Verwijder de bestaande dubbele kaart uit de vrije sleuf (sleuf 1 of 2 afhankelijk van het model). Plaats de TY42TM6D-kaart in de sleuf en bevestig deze met de 4 meegeleverde schroeven. Sluit het scherm weer aan. Raadpleeg de meegeleverde vervangingshandleiding voor meer details.

Welke Panasonic-schermen zijn compatibel met deze kaart?

De kaart is compatibel met Panasonic-schermen uit de series PWD8, PHD8 en later (modellen met 2 of 3 sleuven). Sleuf 3 van modellen met 3 sleuven is niet compatibel.

Welke soorten signalen kan ik via deze kaart aansluiten?

De kaart ondersteunt digitale RGB-signalen in videoformaten (525/60p, 625/50p, 720/60p, enz.) en pc-formaten (640×480, 1024×768, 1366×768, enz.) tot 1080i bij 60/50 Hz.

Heeft de kaart een externe voeding nodig?

Nee, de kaart wordt rechtstreeks via de connector van het scherm gevoed, met een spanning van +5 V DC.

Kan ik een standaard DVI-kabel gebruiken met deze kaart?

De kaart is ontworpen voor gebruik met de meegeleverde digitale RGB-videokabel. Het gebruik van andere kabels kan storingen veroorzaken. De connector is compatibel met TMDS-signalen, maar de specifieke pinconfiguratie vereist de originele kabel.

Wat moet ik doen als het scherm het signaal na installatie niet detecteert?

Controleer of de kaart goed is geplaatst en bevestigd. Zorg ervoor dat de bron is ingeschakeld en de kabel correct is aangesloten. Configureer de computer om de Plug & Play-modus (DDC1/2B) te gebruiken. Als het probleem aanhoudt, start u het scherm en de bron opnieuw op.

Heeft de kaart invloed op de menu-instellingen van het scherm?

Ja, de optie 'Ingangsselectie componenten/RGB' in het configuratiemenu wordt inactief wanneer de kaart is geïnstalleerd. De overige functies blijven ongewijzigd.

Kan ik deze kaart in elke sleuf van het scherm installeren?

Gebruik bij modellen met 2 sleuven sleuven 1 of 2. Bij modellen met 3 sleuven gebruikt u alleen sleuven 1 of 2; sleuf 3 is niet compatibel.

Hoe reinig of onderhoud ik de kaart?

Reinig de kaart niet met vloeistoffen. Gebruik indien nodig een zachte, droge doek. Vermijd het aanraken van de connectorcontacten met uw handen. Ontlaad statische elektriciteit voordat u de kaart aanraakt.

Waar kan ik de vervangingshandleiding van de kaart vinden?

De vervangingshandleiding is in de verpakking inbegrepen. U kunt de volledige handleiding ook als PDF downloaden op de website van Panasonic of op notice-facile.com.

GEBRUIKSAANWIJZING TY42TM6D PANASONIC

RGB (digitale) aansluitingenkaart Gebruiksaanwijzing

Lees de gebruiksaanwijzing aandachtig door alvorens u het apparaat aansluit en in gebruik neemt. Bewaar de gebruiksaanwijzing voor eventuele latere naslag.

• Probeer het product nooit te demonteren of er wijzigingen in aan te brengen.

Dit kan namelijk resulteren in brand, een elektrische schok of een defecte werkinq.

• Als er rook is, een vreme de geur of vreme geluiden tijdens het gebruik, moet u de stekker van het beeldschem meteen uit het stopcontact trekken.

Schakel het beeldschermuit en trek de stekkeruit het stopcontact.

Om brand of een elektrische schok te voorkomen, mag u het beeldscherm nicht ingeschakeld lately.

• Om een elektrische schok of andere problemen te voorkomen, mag u het netsnoer nicht in het stopcontact latent.

• Neem contact op met de opgegeven servicedienst voor het uitvoeren van de installmentie of om wijzigingen aan dit product aan te brengen.

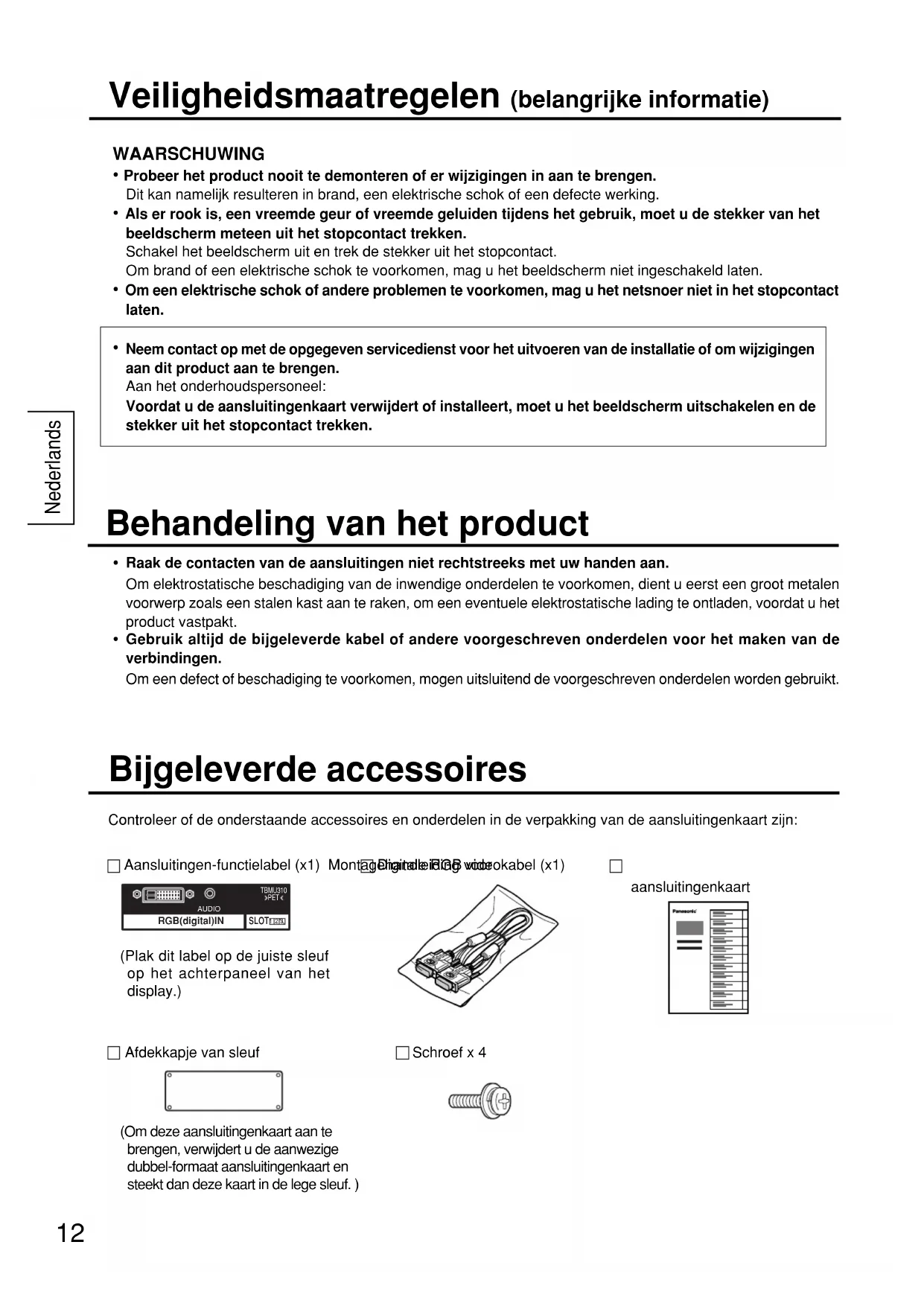

Aan het onderhoudsponeeel:

Voordat u de aansluitingenkaart verwijdert of installeert, moet u het beeldscherm uitschakelen en de stekker uit het stopcontact trekken.

Behandeling van het product

• Raak de contacten van de aansluitingen Nietrechtstreeks met uw handen aan.

Om elektrostatische beschadiging van de inwendige onderdelen te voorkomen, dient u eerst een groot metalen voorwerp zoals een stalen kast aan te raken, om een eventuele elektrostatische lading te ontladen, voordat u het product vastpakt.

• Gebruik alsijd de bijgeleverde kabel of andere voorgeschreven onderdelen voor het maken van de verbindingen.

Om een defect of beschadiging te voorkomen, mogen uitsluitend de voorgeschreven onderdelen worden gebruikt.

Bijgeleverde accessoires

Controleer of de onderstaande accessoires en onderdelen in de verpakking van de aansluitingenkaart zich:

□Aansluitingen-functielabel (x1) Montagheigitalkeiwoekabel (x1)

(Plak dit label op de juiste sleuf op het achterpaneel van het display.)

□ aansluitingenkaart

□ Afdekkapje van sleuf

Schroef x 4

(Om deze aansluitingenkaart aan te brengen, verwijdert u de aanwezigedubbel-formaat aansluitingenkaart en steekt dan deze kaart in de lege sleuf.)

Model met 2 sleuven Sleuf	1, Sleuf 2
Model met 3 sleuven Sleuf	1, Sleuf 2 [Sleuf 3 is nicht compatible]

Aansluitingen

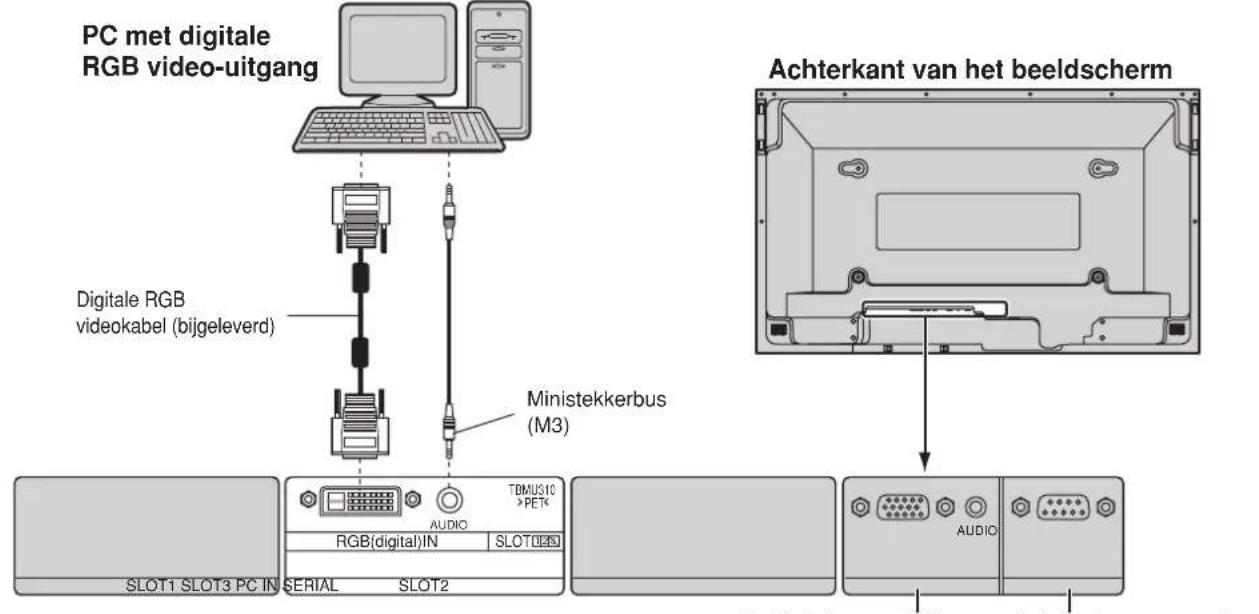

Aansluitvoorbeeld

• Als uw PC de plug-and-play functie (DDC1/2B) voor displays Niet ondersteund,要去 de PC opnieuw geconfigureerd worden nadat deze op het plasmadisplay is aangesloten.

Verbind deze aansluitingen met de video- en audio-uitgangen van de PC

Gebruik deze poort om het beeldscherm vanaf uw PC te bedieren.

(Zie de handleiding die bij het beeldscherm worden geleverd.)

Pinrangschikking van de digitale RGB ingangsaansluiting

Aanzicht van de aansluitpoort

Pin nr.	Signaalnaam	Pin nr.	Signaalnaam
①	T.M.D.S. data 2-	⑬	T.M.D.S. data 3+
②	T.M.D.S. data 2+	⑭	+5 V gelijkspanning
③	T.M.D.S. data 2/4 afgeschermd	⑮	Aarde
④	T.M.D.S. data 4-	⑯	Hot-plug detectie
⑤	T.M.D.S. data 4+	⑰	T.M.D.S. data 0-
⑥	DDC klok	⑱	T.M.D.S. data 0+
⑦	DDC data	⑲	T.M.D.S. data 0/5 afgeschermd
⑧	——	⑳	T.M.D.S. data 5-
⑨	T.M.D.S. data 1-	㉑	T.M.D.S. data 5+
⑩	T.M.D.S. data 1+	㉒	T.M.D.S. klok-afscherming
⑪	T.M.D.S. data 1/3 afgeschermd	㉓	T.M.D.S. klok+
⑫	T.M.D.S. data 3-	㉔	T.M.D.S. klok-

Geschikte ingangssignalen

(* Beschikbaar voor het display van de PWD8- en PHD8-serie en later.)

	Signaalnaam	Horizontale Vertical f集成 Dot-clock frequentie (kHz) frequentie (Hz) frequentie (MHz)
1 525 (480) /60p 31,47 59,94 27,00
2 625 (576) /50p 31,25 50,00 27,00
3 750 (720) /60p 45,00 60,00 74,25
4 1.125 (1.080) /60i 33,75 60,00 74,25
5 640 × 480 @60Hz 31,47 59,94 25,18
6 852 × 480 @60Hz 31,47 59,94 34,24
7 800 × 600 @60Hz 37,88 60,32 40,00
8	1.024 × 768 @60Hz	48,36	60,00	65,00
9	1.066 × 600 @60Hz	37,88	60,32	53,94
10	1.366 × 768 @60Hz	48,36	60,00	87,44
11*	750 (720) /50p 37,50 50,00 74,25
12*	1.125 (1.080) /50i 28,13 50,00 74,25

Gebruik

Wanner de digitale RGB aansluitingenkaart is aangebracht, zich de bediening en de beeldschermmenu's van het plasmadisplay anders dan hetgeen in de handleiding van het plasmadisplay is aangegeven, zoals hieronder worden beschreiben.

Voor nadere bijzonderheden betreffende de andere bedieningsfuncties worden verwezenaar de handleiding van het plasmadisplay.

Display en menufuncties	Beschrijving
Kiezen van de component video-ingang [Component/RGB-in select]	De Component/RGB-in select optie in het SET UP menu kan nicht geseleerd worden.
