Tipo de producto	Tarjeta de conexión RGB digital
Marca	Panasonic
Modelo	TY42TM6D
Uso previsto	Extensión de conectividad para pantallas Panasonic compatibles (series PWD8, PHD8 y posteriores)
Conector de entrada	RGB digital de 24 pines (compatible con DVI TMDS)
Señales de entrada admitidas	525/60p, 625/50p, 720/60p, 720/50p, 1080/60i, 1080/50i, 640×480, 852×480, 800×600, 1024×768, 1066×600, 1366×768 (60 Hz)
Accesorios incluidos	Etiqueta de señalización, cable de video digital RGB (1 m), tornillos de fijación (x4), guía de reemplazo
Compatibilidad de ranuras	Modelos de 2 ranuras: ranuras 1 y 2; modelos de 3 ranuras: ranuras 1 y 2 (ranura 3 no compatible)
Alimentación	+5 V CC a través de la pantalla anfitriona
Protocolo de comunicación	DDC1/2B (Plug & Play)
Precauciones de seguridad	Desconectar la pantalla antes de la instalación; evitar la electricidad estática; no desmontar
Función principal	Permite la conexión de un PC o fuente digital RGB a la pantalla Panasonic a través de entrada digital
Nota de menú	La opción "Selección de entrada en componentes/RGB" del menú se desactiva cuando la tarjeta está instalada

Preguntas frecuentes - TY42TM6D PANASONIC

¿Cómo instalar la tarjeta TY42TM6D en mi pantalla Panasonic?

Apague la pantalla y desconéctela de la corriente. Retire la tarjeta doble existente de la ranura libre (ranura 1 o 2 según el modelo). Inserte la tarjeta TY42TM6D en la ranura y fíjela con los 4 tornillos suministrados. Vuelva a conectar la pantalla. Consulte la guía de reemplazo suministrada para más detalles.

¿Qué pantallas Panasonic son compatibles con esta tarjeta?

La tarjeta es compatible con las pantallas Panasonic de las series PWD8, PHD8 y posteriores (modelos de 2 o 3 ranuras). La ranura 3 de los modelos de 3 ranuras no es compatible.

¿Qué tipos de señales puedo conectar a través de esta tarjeta?

La tarjeta admite señales RGB digitales en formatos de video (525/60p, 625/50p, 720/60p, etc.) y PC (640×480, 1024×768, 1366×768, etc.) hasta 1080i a 60/50 Hz.

¿La tarjeta necesita una alimentación externa?

No, la tarjeta se alimenta directamente desde la pantalla a través del conector, con un voltaje de +5 V CC.

¿Puedo usar un cable DVI estándar con esta tarjeta?

La tarjeta está diseñada para usarse con el cable de video digital RGB suministrado. El uso de otros cables puede provocar fallos de funcionamiento. El conector es compatible con señales TMDS, pero la disposición de pines específica requiere el cable original.

¿Qué hacer si la pantalla no detecta la señal después de la instalación?

Verifique que la tarjeta esté bien insertada y fijada. Asegúrese de que la fuente esté encendida y que el cable esté correctamente conectado. Configure la computadora para que use el modo Plug & Play (DDC1/2B). Si el problema persiste, reinicie la pantalla y la fuente.

¿La tarjeta afecta los ajustes del menú de la pantalla?

Sí, la opción "Selección de entrada en componentes/RGB" del menú de configuración se vuelve inactiva cuando la tarjeta está instalada. Las demás funciones permanecen sin cambios.

¿Puedo instalar esta tarjeta en cualquier ranura de la pantalla?

En los modelos de 2 ranuras, use las ranuras 1 o 2. En los modelos de 3 ranuras, use solo las ranuras 1 o 2; la ranura 3 no es compatible.

¿Cómo limpiar o mantener la tarjeta?

No limpie la tarjeta con líquidos. Use un paño suave y seco si es necesario. Evite tocar los contactos del conector con las manos. Descargue la electricidad estática antes de cualquier manipulación.

¿Dónde puedo encontrar la guía de reemplazo de la tarjeta?

La guía de reemplazo está incluida en el embalaje. También puede descargar el manual completo en formato PDF en el sitio web de Panasonic o en notice-facile.com.

MANUAL DE USUARIO TY42TM6D PANASONIC

Tarjeta de terminales (digital) RGB Manual de instrucciones

Antes de conectar, utilizar o ajustar este producto, lea Completelye este manual de instrucciones; y guardelo para consultarlo en el futuro en caso de ser necessario.

RGB uttagsplatta (digital) Manual de Bruksanvisning

Lás nogaigenom denna bruksanvisning innan encheten ansluts, tasi bruk erler justeras. Spara bruksanvisningen for framtida referens.

RGB (digital) terminalkort Manual de Betjeningsvejledning

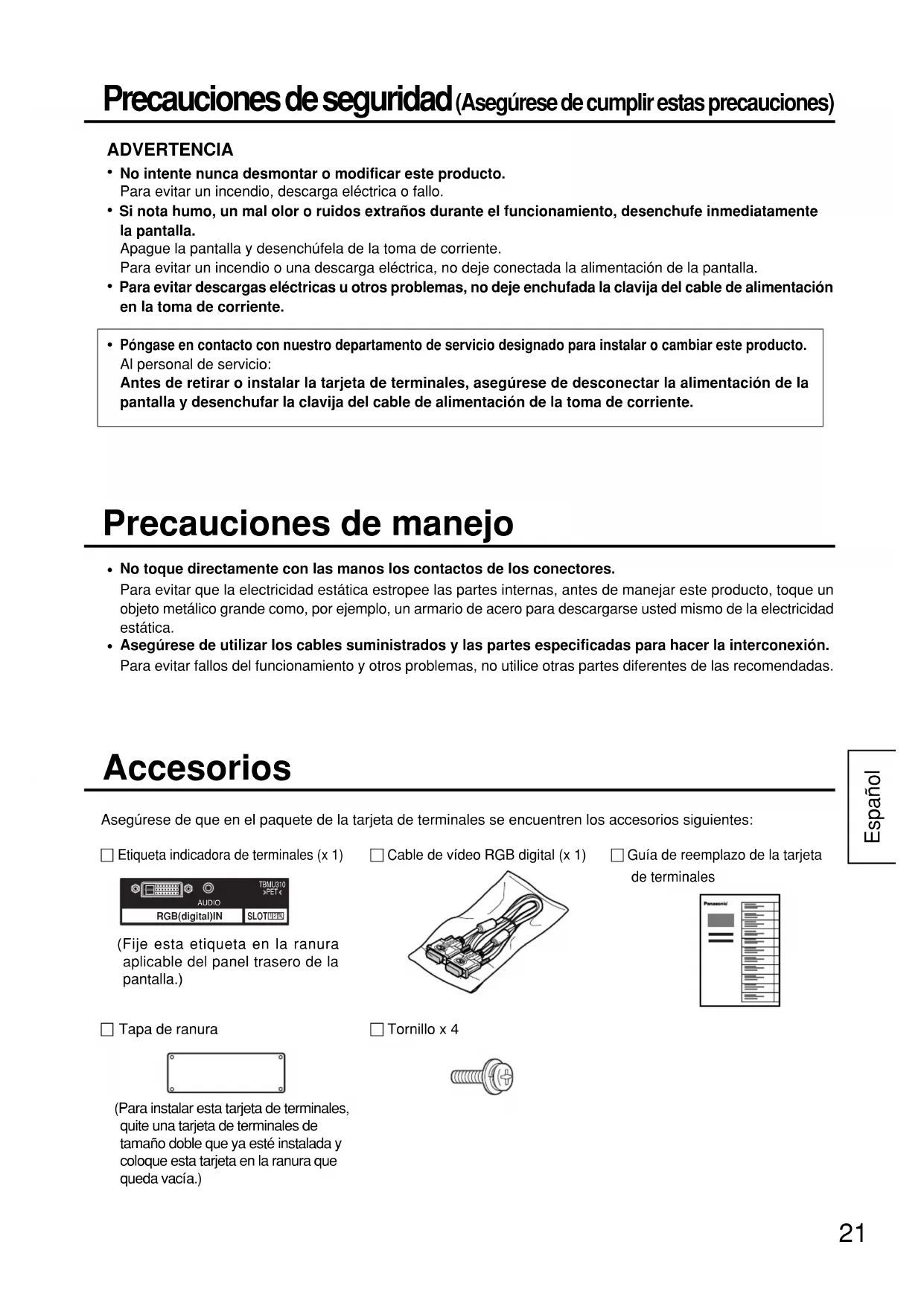

Precauciones de seguridad (Asegúrese de cumplir estas precauciones)

ADVERTENCIA

• No intente nunca desmontar o modificar este producto. Para evitar un incendio, descarga electrica o fallo.
• Si nota humano, un mal odor o ruidos extraños durante el funciona,[2] desenchufe inmediamente la pantalla.

Apague la pantalla y desenchufela de la toma de corriente.
Para evitar un incendio o una descarga electrica, nocede conectada la alimentacion de la pantalla.

• Para evaporar descargas electricas u otros problemas, nocede enchufada la clavija del cable de alimentacion en la toma de corriente.
• Póngase en contacto con nuestro département de servicios designado para instalar oCambiar este producto. Al personal de service:

Antes de retiring o instalar la tarjeta de terminales, asegurese de desconectar la alimentacion de la pantalla y descenthucar la clavija del cable de alimentacion de la toma de corriente.

Precauciones de manejo

• No toque directamente con las manos los contactos de los conectores.

Para evaporar que la electricidad estática estropee las partes internas, antes de manejar este producto,,toque un objeto metalico grande como, por exemple, un armario de acero para descargarse usted本身就是 de la electricidad estática.

• Asegürese de utiliser los cables suministrados y las partes especializadas para hacer la interconexión.

Para evaporar fallos del funciona yotiros problemas, no utilise otras partes differentes de las recomendadas.

Accesorios

Asegúrese de que en el paquete de la tarjeta de terminales se.Encuentren los accesorios siguientes:

Etiqueta indicatora de terminales (x 1)

(Fije esta etiqueta en la ranura aplicable del panel trasero de la pantalla.)

Tapa de ranura

(Para instalar esta tarjeta de terminales, quite una tarjeta de terminales de時間 doble que ya esté instalada y colque esta tarjeta en la ranura que queda vacía.)

Cable de video RGB digital (x 1)

Tornillo × 4

Guia de reemplazo de la tarjeta de terminales

Numeros de ranuras de la pantalla que son compatibles con los accesorios de tarjetas de terminales.

Modelo de 2 ranuras Ranura 1, ranura 2

Modelo de 3 ranuras Ranura 1, ranura 2 [ La ranura 3 no es compatible ]

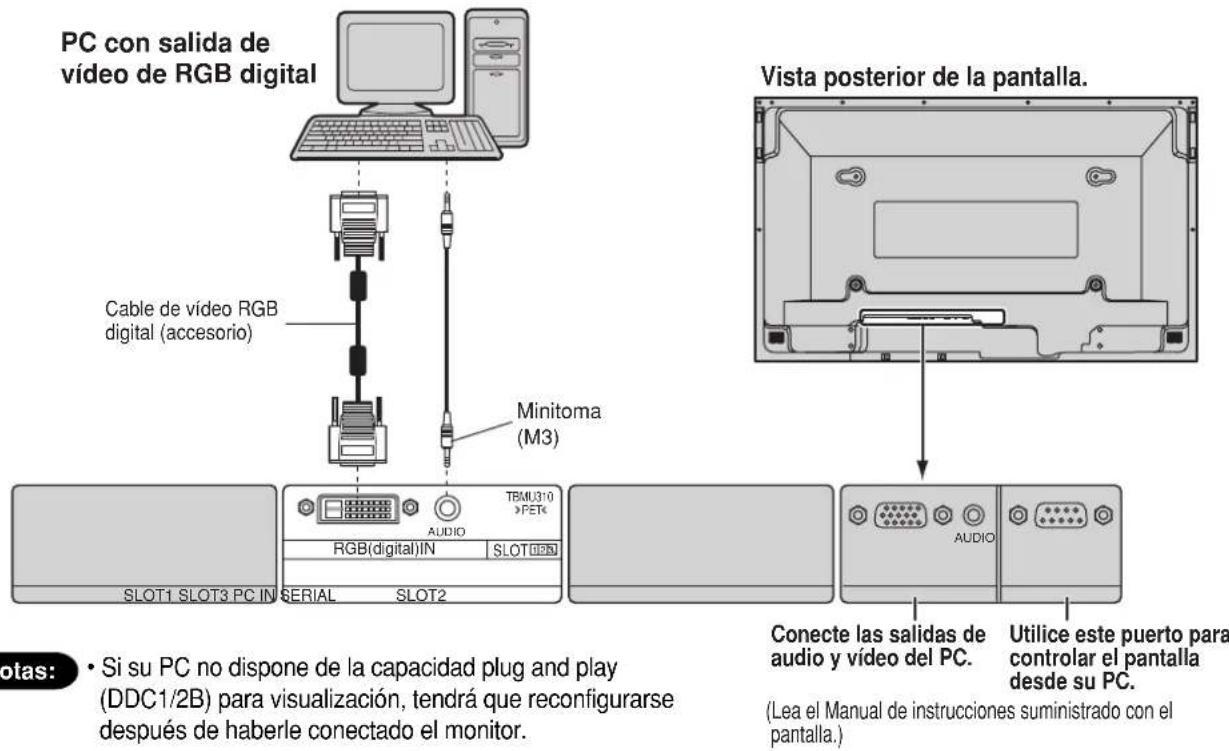

Conexiones

Ejemplo de configuración
Forma de las patillas para el conector de entrada RGB

Vista del puerto de conexión

Num. de patilla	Nombre de la seals	Núm. de patilla	Nombre de la seals
①	Datas 2 - de T.M.D.S.	⑬	Datas 3 + de T.M.D.S.
②	Datas 2 + de T.M.D.S.	⑭	+5 V CC
③	Datas 2/4 de T.M.D.S. con blindaje	⑮	Masa
④	Datas 4 - de T.M.D.S.	⑯	Sensor de clavija activa
⑤	Datas 4 + de T.M.D.S.	⑰	Datas 0 - de T.M.D.S.
⑥	Reloj de DDC	⑱	Datas 0 + de T.M.D.S.
⑦	Datas de DDC	⑲	Datas 0/5 de T.M.D.S. con blindaje
⑧	-	⑳	Datas 5 - de T.M.D.S.
⑨	Datas 1 - de T.M.D.S.	⑴	Datas 5 + de T.M.D.S.
⑩	Datas 1 + de T.M.D.S.	⑵	Blindaje del reloj de T.M.D.S.
⑪	Datas 1/3 de T.M.D.S. con blindaje	⑶	Reloj + de T.M.D.S.
⑫	Datas 3 - de T.M.D.S.	⑷	Reloj - de T.M.D.S.

Senales de entrada aplicables

(*) Disponible para la visualización de las series PWD8, PHD8 y posteriores.)

	Nombre de la seals	Frecuencia Frecuencia Frecuencia de horizontal (kHz) vertical(Hz) reloj de+puntos	(MHz)
1 525 (480) /60p 31,47 59,94 27,00
2 625 (576) /50p 31,25 50,00 27,00
3 750 (720) /60p 45,00 60,00 74,25
4 1.125 (1.080) /60i 33,75 60,00 74,25
5	640 × 480 @60Hz	31,47	59,94
6	852 × 480 @60Hz	31,47	59,94
7	800 × 600 @60Hz	37,88	60,32
8	1.024 × 768 @60Hz	48,36	60,00
9	1.066 × 600 @60Hz	37,88	60,32
10	1.366 × 768 @60Hz	48,36	60,00
11*	750 (720) /50p 37,50 50,00	74,25
12*	1.125 (1.080) /50i 28,13 50,00	74,25

Operación

Con la tarjeta de terminales digital RGB instalada, las operaciones del monitor y de su menu en pantalla tendrán las diferencias siguientes de las descricciones pertinentes del Manual de instructiones suministrado con el monitor.

Con respecto a los detalles deudas operaciones comunes, consulte el Manual de instrucciones del monitor.

Operaciones del monitor y del menú	Descripción
Selección de la entrada de video de componentes [Selección entrada componente/RGB]	La-option Selección entrada componente/RGB del-menú Configuración noURTDA SELECTIONE NOCTAL. podrá selecciónarse.
