Type de produit	Adaptateur CPL / Routeur sans fil
Marque	AVM
Modèle	FRITZ!Powerline 1260E
Dimensions (H x L x P)	132,3 x 67 x 69,3 mm (avec prise) / 32,5 mm (sans prise)
Poids	186 g
Alimentation	230 V, 50 Hz, 6,7 W (moyenne)
Débit CPL maximal	1200 Mbit/s (brut) avec technologie 2x2 MIMO
Débit WLAN 5 GHz	Jusqu'à 866 Mbit/s (AC)
Débit WLAN 2,4 GHz	Jusqu'à 400 Mbit/s (N)
Port Ethernet	1 x Gigabit (1000 Mbit/s)
Sécurité sans fil	WPA2, WPS
Sécurité CPL	Cryptage AES 128 bits
Normes CPL	HomePlug AV2, IEEE P1901
Fonctions	Répéteur WiFi, Mesh (avec FRITZ!Box), point d'accès
Température de fonctionnement	0 °C à +40 °C
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon humide
Sécurité	Utiliser dans un endroit sec, sans poussière ni exposition directe au soleil ; ne pas ouvrir le boîtier
Garantie fabricant	5 ans

FOIRE AUX QUESTIONS - FRITZ!Powerline 1260E AVM

Comment installer le FRITZ!Powerline 1260E ?

Branchez l'appareil sur une prise électrique à proximité d'un adaptateur CPL existant. Attendez que le voyant Powerline reste allumé, puis appuyez 1 seconde sur la touche Connect. Pour une connexion sans fil à une FRITZ!Box, maintenez la touche Connect enfoncée pendant 1 seconde après avoir activé le WPS sur la box.

Comment utiliser le FRITZ!Powerline 1260E comme répéteur WiFi ?

Ouvrez l'interface utilisateur via http://fritz.powerline. Allez dans 'Accès au réseau domestique' > 'Type d'accès', sélectionnez 'Pont sans fil', suivez l'assistant. Désactivez ensuite le CPL (Powerline actif) dans les paramètres Powerline.

Quel est le débit CPL maximal ?

Le débit brut maximal est de 1200 Mbit/s avec la technologie MIMO sur un circuit électrique moderne à trois conducteurs. Sur un circuit à deux conducteurs, le débit maximum est de 600 Mbit/s.

Comment sécuriser le réseau CPL ?

Le cryptage AES 128 bits est activé par défaut lors de l'appairage via la touche Connect. Pour renforcer la sécurité, vous pouvez modifier le mot de passe réseau CPL dans l'interface utilisateur.

Puis-je utiliser le FRITZ!Powerline 1260E avec un routeur d'une autre marque ?

Oui, il est compatible avec tous les routeurs via le CPL et le WiFi. Pour la configuration, utilisez l'interface utilisateur à l'adresse http://fritz.powerline ou l'IP 192.168.178.2 si vous n'êtes pas connecté à un réseau.

Comment optimiser le débit CPL ?

Branchez les adaptateurs directement sur une prise murale, évitez les blocs multiprises. Si nécessaire, utilisez une multiprise sans protection contre les surtensions. Évitez les appareils générant des interférences (perceuse, aspirateur) sur le même circuit.

Comment intégrer l'appareil dans un réseau Mesh FRITZ!Box ?

Avec une FRITZ!Box sous FRITZ!OS 6.90 ou supérieur, activez le Mesh en appuyant sur la touche Connect du Powerline après avoir appuyé sur WPS de la FRITZ!Box. Les paramètres sans fil sont alors synchronisés automatiquement.

Que faire si le voyant Powerline est éteint ?

Cela signifie qu'aucune connexion CPL n'est établie. Vérifiez que les autres adaptateurs CPL sont sous tension et que le réseau électrique est partagé. Réappairez les adaptateurs en appuyant sur la touche Connect.

Comment réinitialiser le FRITZ!Powerline 1260E ?

Maintenez la touche Connect enfoncée pendant plus de 15 secondes. L'appareil redémarre avec les paramètres d'usine. Notez que la clé réseau WiFi par défaut est imprimée au dos de l'appareil.

Quel est le mode d'emploi pour accéder à l'interface utilisateur ?

Ouvrez un navigateur et saisissez http://fritz.powerline si vous êtes connecté au réseau de la FRITZ!Box. Sinon, utilisez l'adresse IP 192.168.178.2. Vous pouvez y configurer le WiFi, le CPL, le répéteur et effectuer des mises à jour.

MODE D'EMPLOI FRITZ!Powerline 1260E AVM

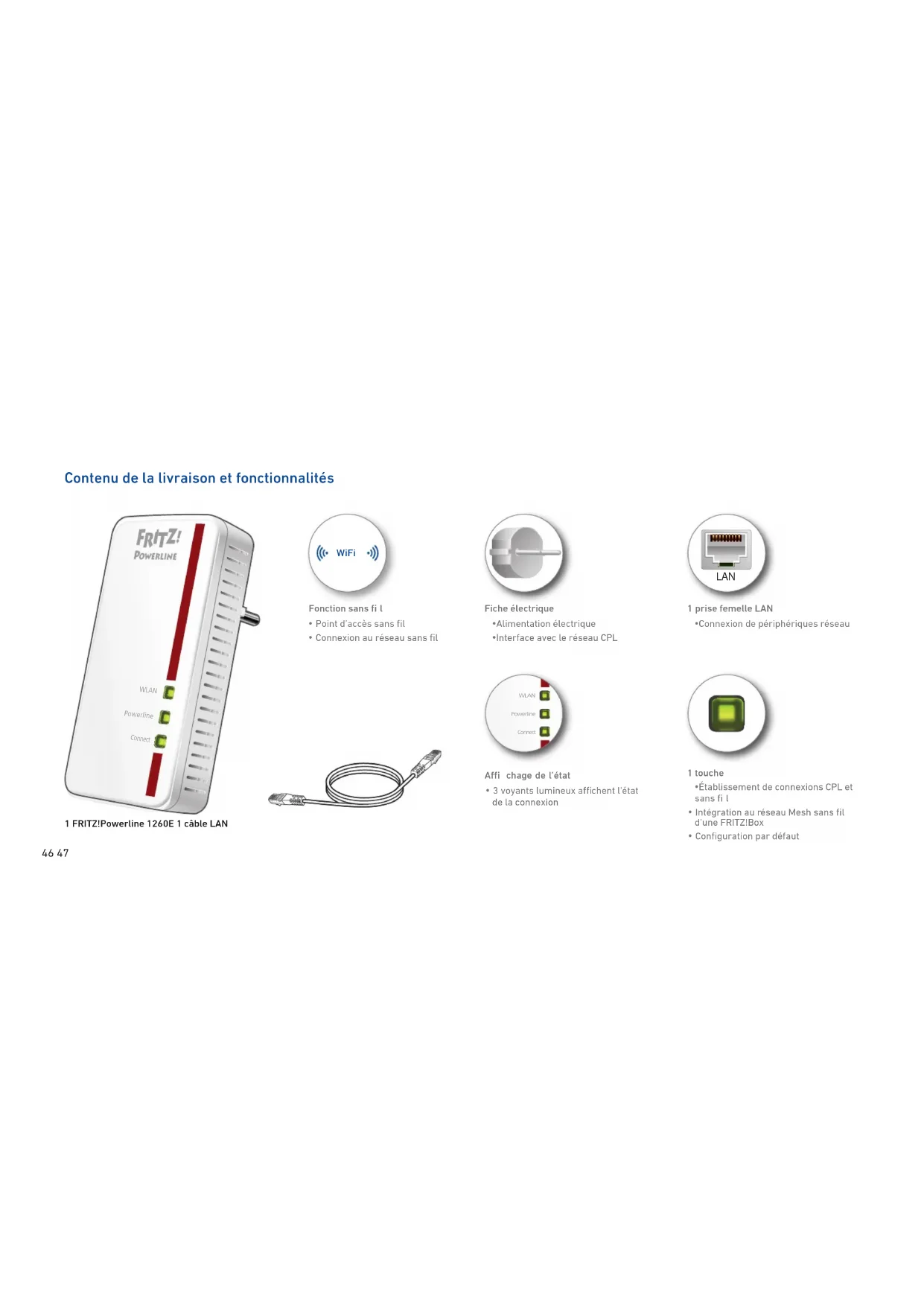

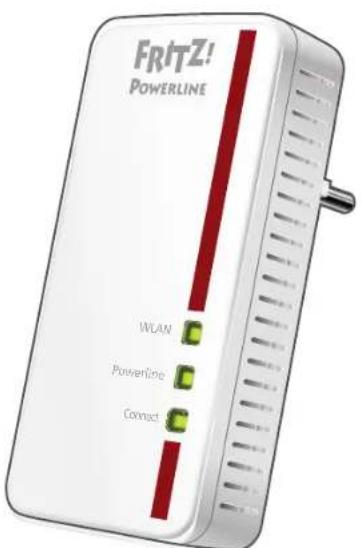

Contenu de la livraison et fonctionnalités

1 FRITZ!Powerline 1260E 1 câble LAN

Fonction sans fi l

• Point d'accès sans fil
  • Connexion au réseau sans fil

Fiche électrique

•Alimentation électrique
•Interface avec le réseau CPL

Affi chage de l'état

- 3 voyants lumineux affichent l'état de la connexion

1 prise femelle LAN

• Connexion de périphériques réseau

1 touche

•Établissement de connexions CPL et sans fi l

• Intégration au réseau Mesh sans fil d'une FRITZ!Box
• Configuration par défaut

FRITZ!Powerline 1260E

Ce guide de démarrage rapide vous explique les possibilités d'utilisation du FRITZ!Powerline 1260E. Pour de plus amples informations, veuillez consulter le manuel PDF sur notre site be.avm.de/fr/service.

Le FRITZ!Powerline 1260E étend votre réseau CPL actuel ; il peut être utilisé avec vos périphériques sans fi l et réseau comme point d'accès sûr à votre réseau domestique ainsi qu'à Internet.

Au sein du réseau domestique de votre FRITZ!Box, le FRITZ!Powerline 1260E utilise automatiquement les paramètres de votre box. Avec une FRITZ!Box munie de FRITZ!OS à partir de la version 6.90, vous bénéfi ciez également d'une fonctionnalité Mesh sans fi l'étendue. De plus amples informations sur ces avantages et l'installation de la fonctionnalité WiFi Mesh sont disponibles sur en .avm.de/mesh-networking (en anglais).

Le FRITZ!Powerline 1260E a une interface utilisateur permettant de le confi gurer. Cette interface utilisateur vous permet, par exemple, de mettre à jour le logiciel FRITZIOS, de confi gurer le temporisateur sans fil et un accès invité sans fil, ou encore de configurer le FRITZ!Powerline 1260E en tant que répéteur sans fil afin d'étendre votre réseau

sans fi l.

Ces propriétés font du FRITZ!Powerline 1260E un appareil polyvalent capable d'étendre la portée de votre réseau domestique via le CPL et les connexions sans fi l et LAN.

Nous vous souhaitons de profi ter pleinement de votre FRTIZ!Powerline 1260E.

Sécurité

• Utilisez le FRITZ!Powerline 1260E dans des endroits secs, sans poussière ni exposition directe aux rayons du soleil, et avec une aération suffi sante.
• Branchez le FRITZ!Powerline 1260E sur des prises aisément accessibles.
• Le FRITZ!Powerline 1260E est destiné à être utilisé à l'intérieur d'un bâtiment. Aucun liquide ne doit pénétrer à l'intérieur de l'appareil.
• N'ouvrez pas le FRITZ!Powerline 1260E. Ouvrir le boîtier ou procéder à des réparations inappropriées peut vous mettre en danger.

- Avant de nettoyer le FRITZ!Powerline 1260E, débranchez-le du réseau d'alimentation électrique. Utilisez un chiff on humide pour le nettoyer.

Interface utilisateur

Le FRITZ!Powerline 1260E a une interface utilisateur que vous pouvez ouvrir sur votre ordinateur à l'aide d'un navigateur Internet. Saisissez l'adresse suivante dans votre navigateur Internet :

Au sein du réseau domestique d'une FRITZ!Box : http://fritz.powerline

Avec plusieurs appareils FRITZ!Powerline ayant une interface utilisateur : (l'adresse IP est indiquée sur http://fritz.box sous « Réseau domestique »)

Au sein du réseau domestique d'un autre routeur Internet : (l'adresse IP est indiquée dans l'interface utilisateur du routeur)

- Sans connexion au réseau domestique ou au routeur : 192.168.178.2

Conditions requises pour des débits de l'ordre du Gigabit

Pour atteindre des débits élevés de l'ordre du Gigabit (débits bruts jusqu'à 1200 Mbit/s), le FRITZ!Powerline 1260E recourt à la technologie MIMO. Le MIMO requiert un circuit électrique moderne à prises électriques de sécurité et conducteurs de phase (L), neutre (N) et de protection (PE). Dans ces circuits électriques à trois conducteurs, le FRITZ!Powerline 1260E peut créer, sur la phase et le conducteur de protection, une paire de conducteurs supplémentaire pour la transmission des données et augmenter ainsi le débit de données. Vous pouvez également utiliser le FRITZ!Powerline 1260E sur des circuits électriques plus anciens à deux conducteurs. Dans ce cas, le neutre assume le rôle de conducteur de protection. Sur ces circuits, les débits de données possibles sont de 600 Mbit/s (bruts).

Le FRITZ!Powerline 1260E étend votre réseau CPL

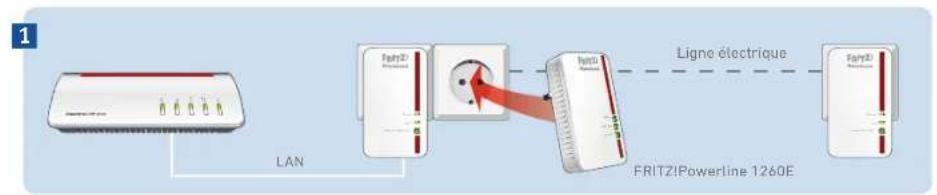

1. Branchez le FRITZ!Powerline 1260E dans une prise électrique située à proximité d'un adaptateur CPL de votre réseau CPL existant.

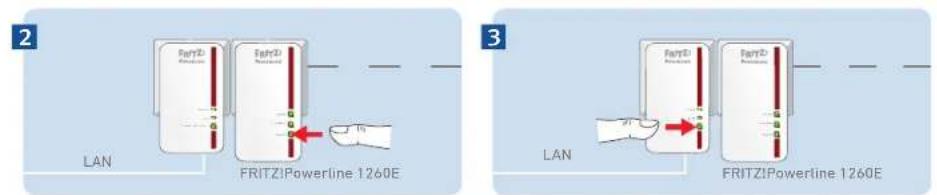

2. Attendez que le voyant du FRITZ!Powerline 1260E reste allumé, puis appuyez pendant env. 1 seconde sur la touche Connect.
3. Vous avez maintenant 2 minutes pour appuyer pendant une seconde sur la touche de connexion CPL (touche « Pai-ring » ou « Security » d'un autre adaptateur du réseau CPL).

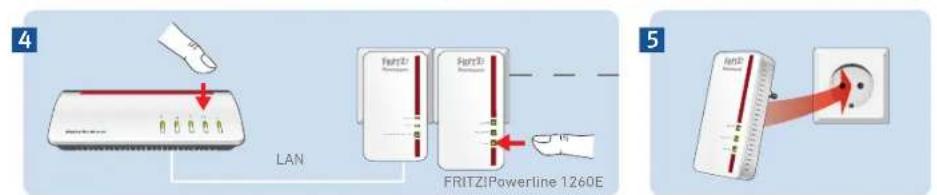

4. Si vous possédez une FRITZ!Box munie de FRITZ!OS version 6.90 ou supérieure, vous pouvez connecter le FRITZ!Powerline 1260E au réseau Mesh sans fi l de la FRITZ!Box : enfoncez la touche WPS ou Connect de la FRITZ!Box, puis maintenez la touche Connect du FRITZ!Powerline 1260E enfoncée pendant 1 seconde. Les voyants du FRITZ!Powerline 1260E clignotent.
5. Dès que le voyant Connect ne clignote plus, vous pouvez brancher le FRITZ!Powerline 1260E sur une prise de courant située à un endroit où vous avez besoin d'un accès à Internet et au réseau domestique pour vos smartphones, tablettes et autres périphériques réseau.

Raccorder des périphériques

Vous pouvez utiliser le FRITZ!Powerline 1260E avec vos périphériques sans fi l et réseau comme point d'accès à votre réseau domestique et à Internet. Pour ce faire, vous pouvez connecter vos périphériques par câble LAN ou via le réseau sans fi l.

• Débranchez le FRITZ!Powerline 1260E de la prise de courant et notez la clé réseau sans fil qui se trouve au dos de l'appareil.
• Sur votre périphérique sans fil, sélectionnez le réseau sans fi l du FRITZ!Powerline 1260E, puis saisissez la clé réseau sans fil.

FRITPowerline 1220E

ABCD-EFGH-IJKL-MNOP

Powerline MAC:

00:00:00:00:00:00

Serial no.: H022.454.40.000.001

LED display / button shortcuts
Power: Unit supplied with power
LAN: Connected over ethernet Powerline & Security
Powerline • Security. Status display: receipts
Status Display, Register Device
Article no.: 2000 2753
Input: 230V-; 50 Hz Max. 10A AVM GmbH, 10547 Berlin

FRITZ!Powerline 1260E dans le réseau domestique d'une FRITZ!Box

Le FRITZ!Powerline 1260E, les FRITZ!Box et les autres produits FRITZ! interagissent de manière harmonieuse, simple et conviviale. C'est donc au sein du réseau domestique d'une FRITZ!Box que le FRITZ!Powerline 1260E réalise pleinement son potentiel.

FRITZ!Powerline 1260E dans le réseau domestique d'une FRITZ!Box avec FRITZ!OS version 6.90 ou supérieure

- Dans le réseau domestique d'une FRITZ!Box avec le logiciel FRITZ!OS version 6.90 ou supérieure

• Vous pouvez lancer des mises à jour du FRITZ!Powerline 1260E directement depuis l'aperçu du réseau domestique dans l'interface utilisateur de la FRITZ!Box :http://fritz.box
• Le FRITZ!Powerline 1260E bénéficie d'une fonctionnalité Mesh sans fil étendue.

- Avec la fonctionnalité Mesh sans fil

• Le FRITZ!Powerline 1260E utilise automatiquement les paramètres sans fil de la FRITZ!Box.
• Le FRITZ!Powerline 1260E applique les modifications des paramètres effectuées sur la FRITZ!Box.
• Les périphériques sans fil établissent des connexions avec le réseau sans fil le plus puissant et changent de réseau automatiquement (ici : FRITZ!Box ou FRITZ!Powerline 1260E)

- Des informations sur la fonctionnalité Mesh sans fil d'AVM sont disponibles sur en.avm.de/mesh-networking (en anglais).

FRITZ!Powerline 1260E dans le réseau domestique d'une FRITZ!Box avec FRITZ!OS jusqu'à la version 6.6x

- Dans le réseau domestique d'une FRITZ!Box avec le logiciel FRITZ!OS jusqu'à la version 6.6x

• Vous pouvez lancer des mises à jour du FRITZ!Powerline 1260E directement depuis l'aperçu du réseau domestique dans l'interface utilisateur de la FRITZ!Box : http://fritz.box
• Le FRITZ!Powerline 1260E ne peut pas bénéficier de la fonctionnalité Mesh sans fil étendue, mais il peut utiliser les paramètres sans fil de la FRITZ!Box sur pression de bouton. Pour des informations détaillées, veuillez consulter le manuel PDF du FRITZ!Powerline 1260E sur notre site Internet : be.avm.de/service.

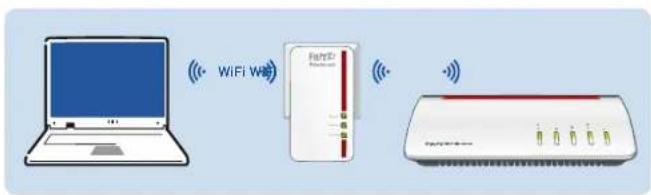

Étendre le réseau sans fi l avec le FRITZ!Powerline

Vous pouvez utiliser le FRITZ!Powerline 1260E comme répéteur sans fil.

1. Saisissez l'adressé http://fritz.powerline dans votre navigateur Internet. L'interface utilisateur du FRITZ!Powerline 1260E s'ouvre.
2. Sélectionnez Accès au réseau domestique et cliquez sur Type d'accès.
3. Sélectionnez Pont sans fil, puis cliquez sur Suivant. Un assistant vous aide à effectuer pas à pas la configuration du FRITZ!Powerline 1260E.
4. À la fin de la configuration, cliquez sur Terminer.
5. Sélectionnez Powerline, décochez la case Powerline actif et cliquez sur OK.
6. Connectez vos périphériques sans fil et réseau au FRITZ!Powerline 1260E.

Voyants lumineux et touches

	État Signifi cation
WLAN	reste allumé Réseau sans fi l activé
	éteint	Réseau sans fi l désactivé (dans l'interface utilisateur)
	clignote	Type d'accès « Pont sans fil » : le périphérique recherche la station de base
Powerline	reste allumé Connexion établie avec le réseau CPL
	éteint	Aucune connexion avec le réseau CPL ou CPL désactivé (dans l'interface utilisateur)
Connect	clignote avec « WLAN » et « Powerline »	Le FRITZ!Powerline est connecté au réseau Mesh sans fi l de la FRITZ!BoxMot de passe du réseau CPL en cours de réception ou de transmissionWPS (WiFi Protected Setup) en cours d'exécutionRedémarrage

	Appuyer sur Connect
Connector le FRITZ!Powerline au réseau sans fi I / exécuter le WPS / activer la fonctionnalité Mesh sans fi I	1 seconde
Charger la configuration par défaut	Plus de 15 secondes

Optimiser le débit de données

Tout réseau CPL est sensible à divers facteurs. Voici comment atteindre un débit performant au sein de votre réseau CPL :

• Branchez vos périphériques CPL directement sur vos prises murales et évitez les blocs multiprises.

• S'il est impossible de renoncer à l'utilisation de prises multiples, veuillez :

• Utilisez des blocs multiprises sans protection contre les surtensions.

• Brancher le moins d'appareils possible sur votre prise multiple.

• Branchez votre périphérique CPL sur le tout premier emplacement, juste à côté du câble.

• S'il est impossible de renoncer à l'utilisation de prises multiples sans protection contre la surtension, il faut que la protection contre la surtension se trouve derrière le périphérique CPL.

• Le débit du réseau CPL diminue :

-Avec une connexion à plusieurs phases

• Avec une connexion par boîtier de distribution, disjoncteur différentiel FI, variateur ou régulateur de puissance
  -Utilisation d'une perceuse ou d'un aspirateur

Essayez de réduire ces facteurs à leur strict minimum.

- Optimisez la qualité de votre réseau Powerline avec le programme AVM FRITZ!Powerline (en anglais), téléchargeable sur en.avm.de/powerline.

Caractéristiques techniques

● Hauteur x largeur x profondeur (mm) : 132,3 x 67 x 69,3 / 32,5 (avec prise/ sans prise)

230 V, 50 Hz CA
- de 0 °C à +40 °C

● Consommation moyenne : 6,7 watts

• Poids : 186 g
• Étend votre réseau domestique via la ligne électrique à votre domicile (CPL)
• Débit CPL jusqu'à 1200 Mbit/s (bruts) grâce à la technologie 2 x 2 MIMO

- Connexion CPL d'une simple pression de bouton ; cryptage sécurisé avec AES 128 bits

• WLAN AC jusqu'à 866 Mbit/s dans la bande des 5 GHz : connecte l'ordinateur, la tablette, le smartphone, l'imprimante et autres périphériques réseau.
• WLAN N pouvant atteindre 400 Mbit/s dans la bande des 2,4 GHz

• Réseau sans fil sécurisé par WPA2, confi guration simple avec le WPS d'une simple pression de bouton

• Possibilité de régler l'extension du réseau sans fi l (fonction Répéteur)

• 1 x Ethernet Gigabit (1000 Mbit/s) pour la connexion de la TV, du Blu-ray, de la hi-fi, des consoles de jeux
• Standardisé conformément à HomePlug AV2, compatible avec IEEE P1901
• Compatible avec autres adaptateurs CPL disponibles dans le commerce
• Interface utilisateur propre : http://fritz.powerline

Fréquences radio et puissance de transmission

• Réseau sans fil 2,4 GHz bande de fréquence : 2,4 GHz – 2,483 GHz, max. 100 mW
• Réseau sans fil 5 GHz bandes de fréquence : 5,15 GHz – 5,35 GHz, max. 200 mW et 5,47 GHz – 5,725 GHz, max. 1000 mW
  Dans la bande des 5 GHz destinée aux réseaux sans fi l, la plage comprise entre 5,15 GHz et 5,35 GHz est réservée à une utilisation à l'intérieur. Cette restriction ou exigence s'applique dans les États membres de l'UE suivants : AT, BE, BO, CY, CZ, DE, DK, EE, EL, ES, FI, FR, HR, HU, IE, IT, LT, LU, LV, MT, NL, PL, PT, RO, SE, SI, SK, UK.

Élimination

Conformément aux prescriptions européennes, l'adaptateur FRITZ!Powerline 1260E et les câbles ne doivent pas être jetés avec les ordures ménagères. Quand ces éléments sont arrivés en fi n de vie, veuillez les remettre aux services municipaux de gestion des déchets.

Volet juridique

Les mentions légales et les dispositions de licence en vigueur fi gurent dans l'interface utilisateur sous Aide / Mentions légales.

Déclaration CE

AVM déclare par la présente que l'appareil est conforme aux exigences essentielles et aux instructions pertinentes des directives 2014/53/UE, 2009/125/CE et 2011/65/UE.

Vous trouverez la version longue de la déclaration de conformité CE à l'adresse http://en.avm.de/ce (en anglais).

Diagnostic et maintenance

Le FRITZ!Powerline 1260E transmet des données de diagnostic à AVM pour nous aider à perfectionner notre produit. Vous bénéfie ciez ainsi directement d'optimisations et de mises à jour de FRITZIOS. Vous trouverez de plus amples informations dans l'aide de l'interface utilisateur à l'adresse http://fritz.powerline.

Garantie du fabricant

En tant que fabricant de ce produit original, nous vous offrons une garantie de 5 ans sur le matériel. La garantie commence à courir à compter de la date d'achat par le premier utilisateur final. Vous pourrez prouver le respect du délai de garantie en présentant l'original de la facture ou des documents similaires. Vos droits à garantie découlant du contrat d'achat de même que vos droits légaux ne sont pas limités par cette garantie.

Pendant la période de garantie, nous remédions à toute défectuosité inopinée du produit qui serait incontestablement imputable à des vices de matériel ou de fabrication. Cependant, nous avons le regret de devoir exclure toute défectuosité qui résulterait d'une installation non conforme aux instructions, d'un maniement inapproprié, du non respect du manuel, d'une usure normale ou encore de dysfonctionnements dans l'environnement du système (matériel ou logiciel de tierces personnes). Nous sommes libres de choisir entre une réparation ou une livraison de remplacement. La présente garantie n'établit aucun autre droit que le droit, mentionné dans les présentes conditions de garantie, à la suppression des défectuosités du produit.

Nous vous garantissons que le logiciel est conforme aux spécifications générales mais ne vous garantissons pas qu'il correspond à vos besoins individuels. Les frais d'expédition ne vous seront pas remboursés. Tout produit remplacé redevient notre propriété. Les prestations de garantie n'entraînent ni une prolongation ni un renouvellement de la période de garantie. Si nous refusons un droit à garantie, ce droit est frappé de prescription au plus tard six mois après notre refus.

La présente garantie est soumise au droit allemand à l'exclusion de la Convention des Nations Unies sur les contrats de vente internationale de marchandises (CVIM).
