BEDIENUNGSANLEITUNG FRITZ!Powerline 1260E AVM

en.avm.de/service/manuals

Guide

en.avm.de/guide

Downloads

This quick introduction shows you the possibilities for deploying and operating FRITZ!Powerline 1260E. Informationen fi nden Sie im PDF-Handbuch auf unserer Internetseite avm.de/service.

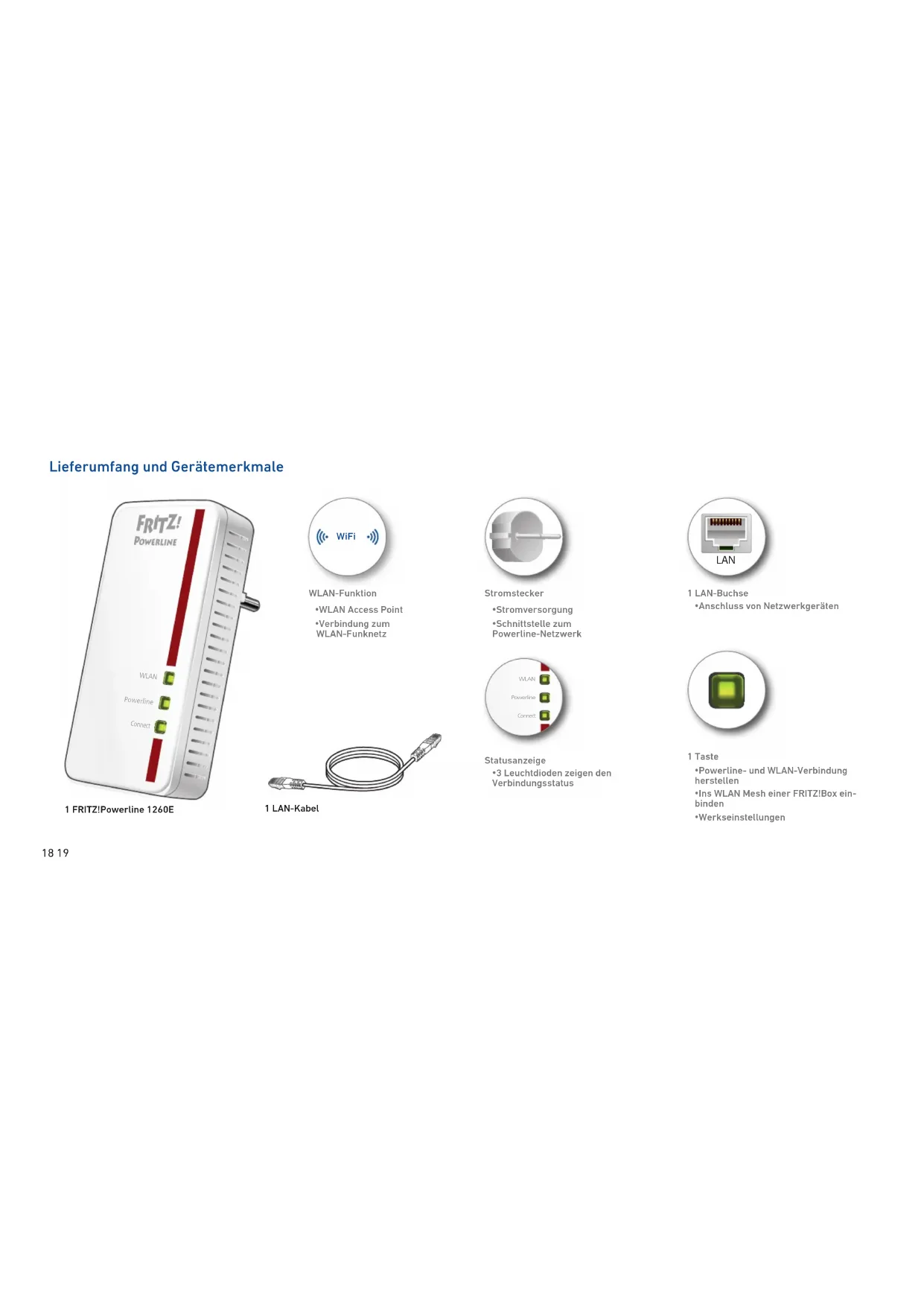

Lieferumfang und Gerätemerkmale

1 FRITZ!Powerline 1260E

WLAN-Funktion

•WLAN Access Point

•Verbindung zum

WLAN-Funknetz

1 LAN-Kabel

Stromstecker

•Stromversorgung

•Schnittstelle zum

Powerline-Netzwerk

Statusanzeige

•3 Leuchtdioden zeigen den Verbindungsstatus

1 LAN-Buchse

•Anschluss von Netzwerkgeräten

1 Taste

•Powerline- und WLAN-Verbindung herstellen

•Ins WLAN Mesh einer FRITZ!Box einbinden

•Werkseinstellungen

FRITZ!Powerline 1260E

Dieser Schnelleinstieg zeigt Ihnen die Einsatz- und Bedienmöglichkeiten von FRITZ!Powerline 1260E. Umfassende Informationen fi nden Sie im PDF-Handbuch auf unserer Internetseite avm.de/service.

FRITZ!Powerline 1260E erweitert Ihr bestehendes Powerline-Netzwerk und kann mit WLAN- und Netzwerkgeräten als sicherer Zugangspunkt zum Heimnetz und Internet genutzt werden.

Im Heimnetz einer FRITZ!Box übernimmt FRITZ!Powerline 1260E automatisch die Einstellungen der FRITZ!Box. Mit einer FRITZ!Box ab FRITZ!OS 6,90 profi tieren Sie außerdem von erweiterter WLAN-Mesh-Funktionalität. Nähere Informationen zu den Vorteilen und der Einrichtung von WLAN Mesh fi nden Sie unteravm.de/mesh.

Für Geräte-Einstellungen hat FRITZ!Powerline 1260E eine Benutzeroberfläche. In der Benutzeroberfläche können Sie zum Beispiel die Geräte-Software FRITZIOS aktualisieren, eine WLAN-Zeitschaltung und einen WLAN-Gastzugang einrichten oder FRITZ!Powerline 1260E für die Erweiterung Ihres vorhandenen WLAN-Funknetzes als WLAN-Repeater einstellen. Mit diesen Eigenschaften ist FRITZ!Powerline 1260E ein vielseitig einsetzbares Gerät, das die Reichweite Ihres

Heimnetzes über Powerline, über WLAN- und über LAN-Verbindungen erweitern kann.

Wir wünschen Ihnen viel Spaß mit Ihrem FRTIZ!Powerline 1260E.

Sicherheit

• Betreiben Sie FRITZ!Powerline 1260E an einem trockenen und staubfreien Ort ohne direkte Sonneneinstrahlung und sorgen Sie für ausreichende Belüftung.
  ● Schließen Sie FRITZ!Powerline 1260E an leicht erreichbaren Steckdosen an.
• FRITZ!Powerline 1260E ist für die Verwendung in Gebäuden vorgesehen. Es dürfen keine Flüssigkeiten in das Innere des Geräts eindringen.
• Öffnen Sie FRITZ!Powerline 1260E nicht. Durch Öff nen und/oder unsachgemäße Reparaturen können Sie sich in Gefahr bringen.
• Trennen Sie FRITZ!Powerline 1260E vor der Reinigung vom Stromnetz. Verwenden Sie für die Reinigung ein feuchtes Tuch.

Benutzeroberfl äche

FRITZ!Powerline 1260E hat eine Benut-zeroberfl äche, die Sie am Computer im Internetbrowser öff nen. Geben Sie im Internetbrowser folgende Adresse ein:

• Im Heimnetz einer FRITZ!Box: http://fritz.powerline Bei mehreren FRITZ!Powerline-Geräten mit Benutzeroberfl äche: (die IP-Adresse wird in http://fritz.box unter Heimnetz angezeigt)
• Im Heimnetz eines anderen Internet-routers: (die IP-Adresse wird in der Benutzer-oberfl äche des Routers angezeigt)
  ● Ohne Verbindung zum Heimnetz und Router: 192.168.178.2

Voraussetzung für Gigabit-Datenraten

Für hohe Datenraten mit Gigabit-Geschwindigkeit (bis zu 1200 MBit/s brutto) nutzt FRITZIPowerline 1260E die MIMO-Technik. MIMO benötigt einen modernen Stromkreis mit Schutzkontakt-Steckdosen und mit Phase (L), Neutral- (N) und Schutzleiter (PE). In diesen Stromkreisen mit drei Adern kann FRITZIPowerline 1260E auf der Phase und dem Schutzleiter ein zusätzliches Aderpaar für die Datenübertragung bilden und die Datenrate dadurch steigern. Sie können FRITZIPowerline 1260E auch in älteren Stromkreisen mit zwei Adern einsetzen, in denen der Neutralleiter die Aufgabe des Schutzleiters mit übernimmt. In solchen Stromkreisen sind Datenraten von maximal 600 MBit/s (brutto) möglich.

FRITZ!Powerline 1260E erweitert Ihr Powerline-Netzwerk

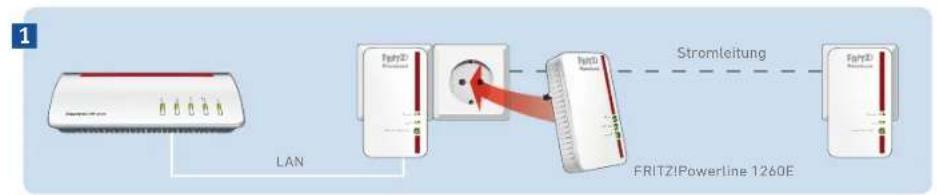

1. Stecken Sie FRITZ!Powerline 1260E in eine Steckdose, die sich in der Nähe eines Powerline-Adapters Ihres schon eingerichteten Powerline-Netzwerks befindet.

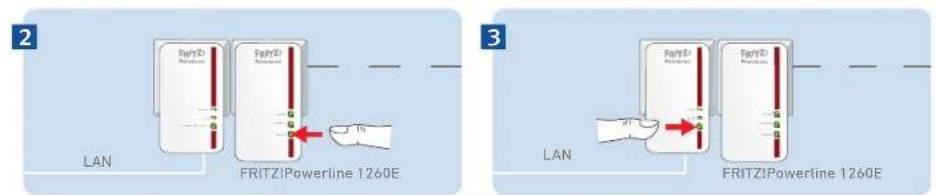

2. Warten Sie, bis die Leuchtdiode WLAN von FRITZ!Powerline 1260E dauerhaft leuchtet und drücken Sie dann 1 Sekunde lang auf die Taste Connect.
3. Drücken Sie innerhalb von 2 Minuten an einem anderen Adapter im Powerline-Netzwerk 1 Sekunde lang auf die Taste für Powerline-Verbindungen (Pairing- oder Security-Taste).

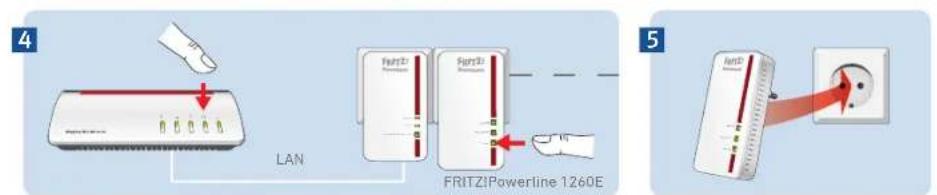

4. Wenn Sie eine FRITZ!Box mit FRITZ!OS ab 6.90 haben, können Sie FRITZ!Powerline 1260E in das WLAN Mesh der FRITZ!Box einbinden: Starten Sie dafür die Anmeldebereitschaft der FRITZ!Box mit WPS oder Connect und drücken Sie dann für 1 Sekunde auf die Connect-Taste von FRITZ!Powerline 1260E. Die Leuchtdioden von FRITZ!Powerline 1260E blinken.
5. Sobald Connect nicht mehr blinkt, können Sie FRITZ!Powerline 1260E in eine Steckdose stecken, in deren Nähe Sie für Smartphone, Tablet und andere Netzwerkgeräte einen Zugang zum Internet und Heimnetz benötigen.

Geräte anschließen

Sie können FRITZ!Powerline 1260E mit Ihren WLAN- und Netzwerkgeräten als Zugangspunkt zum Heimnetz und Internet nutzen. Dafür können Sie Geräte mit einem LAN-Kabel oder über WLAN anschließen.

• Ziehen Sie FRITZ!Powerline 1260E aus der Steckdose und notieren Sie sich den WLAN-Netzwerkschlüssel von der Geräterückseite.
• Wählen Sie das Funknetz von FRITZ!Powerline 1260E an Ihrem WLAN-Gerät aus und geben Sie den WLAN-Netzwerkschlüssel ein.

FRITPowerline 1220E

ABCD-EFGH-IJKL-MNOP

00:00:00:00:00:00

Serial no.: H022.454.60.000.001

LED display / button shortcuts:
Power: Unit supplied with power
LAN: Connected over ethernet Powerline • Security:
Status display, repiste
Article 24: Design
Article No.: 2003 2753 Issue: 02816 - 50 May 19
Input: 2307-260 Hz; Max. AVM GmbH, 10547 Berlin

FRITZ!Powerline 1260E im Heimnetz einer FRITZ!Box

FRITZ!Powerline 1260E, FRITZ!Boxen und andere FRITZI-Produkte arbeiten besonders einfach und komfortabel zusammen. Daher erzielt FRITZ!Powerline 1260E sein volles Leistungsspektrum im Heimnetz einer FRITZ!Box.

FRITZ!Powerline 1260E im Heimnetz einer FRITZ!Box mit FRITZ!OS ab 6.90

- Im Heimnetz einer FRITZ!Box mit der Geräte-Software FRITZ!OS ab Version 6.90

• können Updates für FRITZ!Powerline 1260E direkt aus der Heimnetzübersicht der FRITZ!Box-Benutzeroberfläche gestartet werden: http://fritz.box
• profitiert FRITZ!Powerline 1260E von erweiterter WLAN-Mesh-Funktionalität.

- Mit der WLAN-Mesh-Funktionalität

• übernimmt FRITZ!Powerline 1260E automatisch die WLAN-Einstellungen der FRITZ!Box.
• übernimmt FRITZ!Powerline 1260E Einstellungsänderungen, die in der FRITZ!Box durchgeführt werden.
• stellen WLAN-Geräte Verbindungen mit dem jeweils stärkeren WLAN-Netz her und wechseln zwischen den Funknetzen automatisch (hier: FRITZ!Box oder FRITZ!Powerline 1260E).

Informationen zu AVM WLAN Mesh finden Sie auf avm.de/mesh.

FRITZ!Powerline 1260E im Heimnetz einer FRITZ!Box mit FRITZ!OS bis 6.6x

- Im Heimnetz einer FRITZ!Box mit der Geräte-Software FRITZ!OS bis Version 6.6x

• können Updates für FRITZ!Powerline 1260E direkt aus der Heimnetzübersicht der FRITZ!Box-Benutzeroberfläche gestartet werden: http://fritz.box
• kann FRITZ!Powerline 1260E nicht von erweiterter WLAN-Mesh-Funktionalität profitieren, die WLAN-Einstellungen der FRITZ!Box aber per Tastendruck übernehmen. Informationen dazu finden Sie im FRITZ!Powerüne 1260E Handbuch im PDF-Format auf avm.de/service

Funknetz mit FRITZ!Powerline erweitern

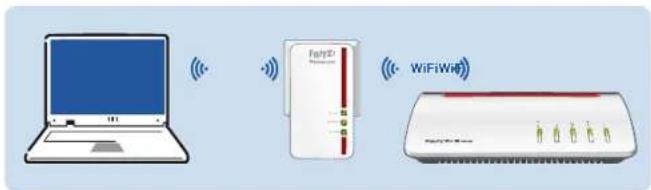

Sie können FRITZ!Powerline 1260E als WLAN-Repeater einsetzen.

1. Geben Sie im Internetbrowser die Adresse http://fritz.powerline ein. Die FRITZ!Powerline 1260E-Benutzeroberfläche wird geöffnet.
2. Wählen Sie Heimnetz-Zugangnd klicken Sie auf Zugangsart ändern.
3. Wählen Sie WLAN-Brücke und klicken Sie auf Weiter. Ein Assistent führt Sie Schritt für Schritt durch die Einrichtung von FRITZ!Powerline 1260E.
4. Am Ende der Einrichtung klicken Sie auf Fertigstellen.
5. Wählen Sie Powerline deaktivieren Sie das Kontrollkästchen Powerline aktiv und klicken Sie auf OK.
6. Verbinden Sie Ihre WLAN- und Netzwerkgeräte mit FRITZ!Powerline 1260E.

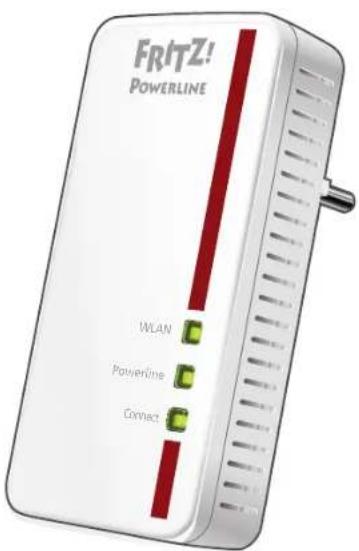

Leuchtdioden und Taste

	Zustand Bedeutung
WLAN	leuchtet WLAN angeschaltet
	aus WLAN ausgeschaltet (in der Benutzeroberfl äche)
	blinkt	in Zugangsart „WLAN-Brücke“: Basisstation wird gesucht
Powerline	leuchtet Verbindung mit Powerline-Netzwerk besteht
	aus	keine Verbindung mit Powerline-Netzwerk oder Powerline ausgeschaltet (in der Benutzeroberfl äche)
Connect	blinkt zusammen mit „WLAN“ und „Powerline“	FRITZ!Powerline wird ins WLAN Mesh der FRITZ!Box eingebundenKennwort des Powerline-Netzwerks wird empfangen oder übertragenWPS (WiFi Protected Setup) wird ausgeführtNeustart

	Connect drücken
FRITZ!Powertline ins Powerline-Netzwerk einbinden / WPS auslösen / WLAN Mesh aktivieren	1 Sekunde
Werkseinstellungen laden länger als 15 Sekunden

Datenrate optimieren

Ein Powerline-Netzwerk wird durch viele Faktoren beeinflusst. Mit folgenden Schritten können Sie zu einer guten Datenrate in Ihrem Powerline-Netzwerk beitragen:

- Stecken Sie Powerline-Geräte direkt in Wandsteckdosen und vermeiden Sie den Einsatz von Mehrfachsteckdosen.

- Wenn sich der Einsatz einer Mehrfachsteckdose nicht vermeiden lässt: - Verwenden Sie eine Mehrfachsteckdose ohne Überspannungsschutz. - Schließen Sie möglichst wenige Geräte an der Mehrfachsteckdose an. - Stecken Sie Ihr Powerline-Gerät in den vorderen Steckplatz direkt am Kabel.

- Wenn sich der Einsatz einer Mehrfachsteckdose mit Überspannungsschutz nicht vermeiden lässt, sollte sich der Überspannungsschutz hinter dem Powerline-Gerät befin den.

- Die Datenrate im Powerline-Netzwerk sinkt bei: –einer Verbindung über mehrere Phasen

- einer Verbindung über eine Verteilerdose, einen Fl-Schutzschalter, einen Dimmer oder Vorschaltgeräte -Einsatz einer Bohrmaschine oder eines Staubsaugers Versuchen Sie, diese Einfl üsse zu minimieren.

- Optimieren Sie die Qualität Ihres Powerline-Netzwerks mit dem Programm AVM FRITZ!Powerline, das Sie unter avm.de/powerline herunterladen können.

Technische Daten

• Höhe x Breite x Tiefe (in mm): 132,3 x 67 x 69,3 / 32,5 (mit/ohne Stecker)
  230 V, 50 Hz A/C
• 0 °C bis +40 °C
  ● Durchschnittliche Leistungsaufnahme: ca. 6,7 W
  Gewicht: 186 g
• erweitert Ihr Heimnetz über die Stromleitung in Ihrem Haushalt (Powerline)
  ● Powerline-Übertragung bis zu 1200 MBit/s (brutto) durch 2 x 2 MIMO-Technik
  ● Powerline-Verbindung per Tastendruck; sicher verschlüsselt mit AES-128-Bit
• WLAN AC bis 866 MBit/s im 5-GHz-Band, verbindet Computer, Tablet, Smartphone, Drucker und andere Netzwerkgeräte
  ● WLAN N bis 400 MBit/s im 2,4-GHz-Band
• WLAN-Sicherheit mit WPA2, einfache Einrichtung mit WPS per Tastendruck
• WLAN-Reichweitenverlängerung (Repeaterfunktion) einstellbar
• 1 x Gigabit Ethernet (1000 MBit/s) für den Anschluss von TV, Blue-ray, HiFi, Spielekonsole

- Standardisiert nach HomePlug AV2, kompatibel mit IEEE P1901

- Funktioniert mit anderen marktüblichen Powerline-Adaptern

- eigene Benutzeroberfläche: http://fritz.powerline

Funkfrequenzen und Sendeleistung

● WLAN 2,4 GHz Bereich: 2,4 GHz - 2,483 GHz, maximal 100 mW

- WLAN 5 GHz Bereich: 5,15 GHz – 5,35 GHz, maximal 200 mW sowie 5,47 GHz – 5,725 GHz, maximal 1000 mW

- Im 5-GHz-Band für WLAN ist der Bereich von 5,15 GHz bis 5,35 GHz nur für den Betrieb in geschlossenen Räumen bestimmt. Diese Beschränkung oder Anforderung gilt in den EU-Mitgliedsstaaten AT, BE, BG, CY, CZ, DE, DK, EE, EL, ES, FI, FR, HR, HU, IE, IT, LT, LU, LV, MT, NL, PL, PT, RO, SE, SI, SK, UK.

Entsorgung

FRITZ!Powerline 1260E und Kabel dürfen gemäß europäischen Vorgaben und deutschem Elektro- und Elektronikgesetz (ElektroG) nicht über den Hausmüll entsorgt werden. Bitte bringen Sie sie nach der Verwendung zu den Sammelstellen der Kommune.

Rechtliches

Rechtliche Hinweise und geltende Lizenzbestimmungen fi nden Sie in der Benutzeroberfl äche unter Hilfe / Rechtliche Hinweise.

CE-Erklärung

Hiermit erklärt AVM, dass sich das Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien 2014/53/EU, 2009/125/EG sowie 2011/65/EU befin det.

Die Langfassung der CE-Konformitätserklärung fi nden Sie in englischer Sprache unter http://en.avm.de/ce.

Diagnose und Wartung

Der FRITZ!Powerline 1260E übermittelt Diagnosedaten an AVM, die uns bei der Weiterentwicklung des Produkts unterstützen. Sie profi tieren damit direkt von Optimierungen und FRITZ!OS-Updates. Nähere Informationen fi nden Sie in der Hilfe der Benutzeroberfl äche unter http://fritz.powerline.

Herstellergarantie

Wir bieten Ihnen als Hersteller dieses Originalprodukts 5 Jahre Garantie auf die Hardware. Die Garantiezeit beginnt mit dem Kaufdatum durch den Erst-Endabnehmer. Sie können die Einhaltung der Garantiezeit durch Vorlage der Originalrechnung oder vergleichbarer Unterlagen nachweisen. Ihre Gewährleistungsrechte aus dem Kaufvertrag sowie gesetzliche Rechte werden durch diese Garantie nicht eingeschränkt.

Wir beheben innerhalb der Garantiezeit auftretende Mängel des Produkts, die nachweislich auf Material- oder Fertigungsfehler zurückzuführen sind. Leider müssen wir Mängel ausschließen, die infolge nicht vorschriftsmäßiger Installation, unsachgemäßer Handhabung, Nichtbeachtung des Handbuchs, normalen Verschleißes oder Defekten in der Systemumgebung (Hard- oder Software Dritter) auftreten. Wir können zwischen Nachbesserung und Ersatzlieferung wählen. Andere Ansprüche als das in diesen Garantiebedingungen genannte Recht auf Behebung von Produktmängeln werden durch diese Garantie nicht begründet.

Wir garantieren Ihnen, dass die Software den allgemeinen Spezifikationen entspricht, nicht aber, dass die Software Ihren individuellen Bedürfnissen entspricht. Versandkosten werden Ihnen nicht erstattet. Ausgetauschte Produkte gehen wieder in unser Eigentum über. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit. Sollten wir einen Garantieanspruch ablehnen, so verjährt dieser spätestens sechs Monate nach unserer Ablehnung.

Für diese Garantie gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

AYM GmbH. 10547 Berlin
