GEBRUIKSAANWIJZING FRITZ!Powerline 1260E AVM

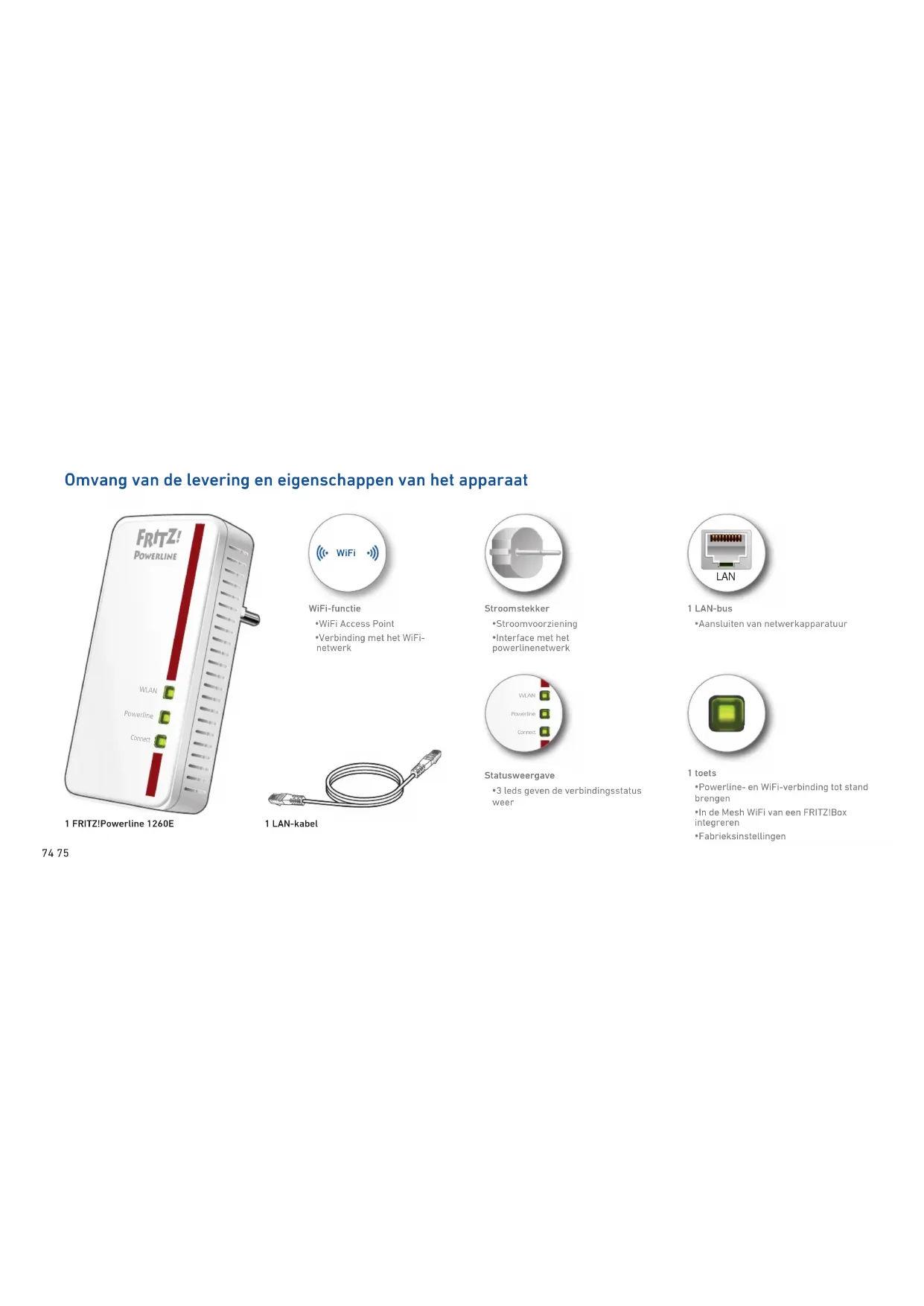

Omvang van de levering en eigenschappen van het apparaat

FRITZ! POWERLINE WLAN PowerLine Connect

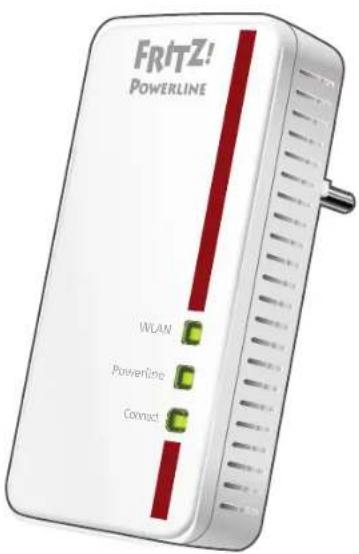

1 FRITZ!Powerline 1260E

WiFi-functie

- WiFi Access Point

•Verbinding met het WiFi-netwerk

1 LAN-kabel

Stroomstekker

•Stroomvoorziening

• Interface met het powerlinenetwerk

Statusweergave

- 3 leds geven de verbindingsstatus weer

1 LAN-bus

•Aansluiten van netwerkapparatuur

1 toets

•Powerline- en WiFi-verbinding tot stand brengen

• In de Mesh WiFi van een FRITZ!Box integreren

•Fabrieksinstellingen

FRITZ!Powerline 1260E

Deze snelle handleiding toont u de gebruiks- en bedieningsmogelijkheden van FRITZ!Powerline 1260E. Uitgebreide informatie vindt u in het handboek in PDF-formaat op onze website nl.avm.de/service/.

FRITZ!Powerline 1260E breidt uw bestaande powerlinenetwerk uit en kan door WiFi- en netwerkapparaten als veilig toegangspunt tot uw thuisnetwerk en internet worden gebruikt.

In het thuisnetwerk van een FRITZ!Box neemt FRITZ!Powerline 1260E automatisch de instellingen van de FRITZ!Box over. Met een FRITZ!Box vanaf FRITZIOS 6.90 profi teert u bovendien van uitgebreide Mesh WiFi-functies. Meer informatie over de voordelen en confi guratie van Mesh WiFi vindt u onder nl.avm.de/ifa-2017/vergroot-je-wifi-met-mesh/.

Voor apparaatinstellingen heeft FRITZ!Powerline 1260E een gebruikersinterface. In de gebruikersinterface kunt u bijvoorbeeld de software FRITZ!OS bijwerken, een WiFi-tijdschakeling en een WiFi-toegang voor gasten instellen of FRITZ!Powerline 1260E voor de uitbreiding van uw bestaande WiFi-netwerk als WiFi-repeater instellen.

Met deze eigenschappen is de FRITZIPowerline 1260E een apparaat met veelzijdige toepassingen, dat de reikwijdte van uw thuisnetwerk via Powerline, via WLAN- en LAN-verbindingen kan uitbreiden.

Wij wensen u veel plezier met uw FRITZ!Powerline 1260E.

Veiligheid

• Gebruik de FRITZ!Powerline 1260E op een droge en stofvrije plaats zonder direct zonlicht en zorg voor voldoende ventilatie.
• Sluit FRITZ!Powerline 1260E op goed bereikbare contactdozen aan.
• FRITZ!Powerline 1260E is bestemd voor het gebruik in gebouwen. Er mogen geen vloeistoff en in het apparaat binnendringen.
• Open de FRITZIPowerline 1260E niet. Door openen en/of ondeskundige reparaties kunt u uzelf in gevaar brengen.
• Haal de FRITZ!Powerline 1260E uit de wandcontactdoos voordat u begint met reinigen. Gebruik voor de reiniging een vochtige doek.

Gebruikersinterface

De FRITZIPowerline 1260E heeft een gebruikersinterface die u op de computer in een webbrowser opent. Voer in de webbrowser het volgende adres in:

• In het thuisnetwerk van een FRITZ!Box: http://fritz.powerline Bij meerdere FRITZ!Powerline-apparaten met gebruikersinterface: (het IP-adres wordt op http://fritz.box onder "Thuisnetwerk" (Home Network)] weergegeven)
• In het thuisnetwerk van een andere internetrouter: (het IP-adres wordt in de gebruikersinterface van de router weergegeven)
• Zonder verbinding met thuisnetwerk en router: 192.168.178.2

Voorwaarde voor gigabit- gegevenssnelheid

Voor hoge gegevensnelheden met gigabitsnelheid (tot 1200 MBit/s bruto) gebruikt FRITZ!Powerline 1260E de MIMO-techniek. MIMO heeft een moderne stroomkring nodig met veiligheidscontactdozen en met een fase- (L), nul- (N) en aarddraad (PE). In deze stroomkringen met drie draden kan FRITZ!Powerline 1260E op de fase- en de aarddraad een extra aderpaar voor gegevensoverdracht vormen en zo de gegevensnelheid verhogen. U kunt FRITZ!Powerline 1260E ook in oudere stroomkringen met twee draden gebruiken, waarin de nuldraad de functie van de aarddraad overneemt. In dergelijke stroomkringen zijn gegevensnelheden van maximaal 600 MBit/s (bruto) mogelijk.

De FRITZ!Powerline 1260E breidt uw powerlinenetwerk uit

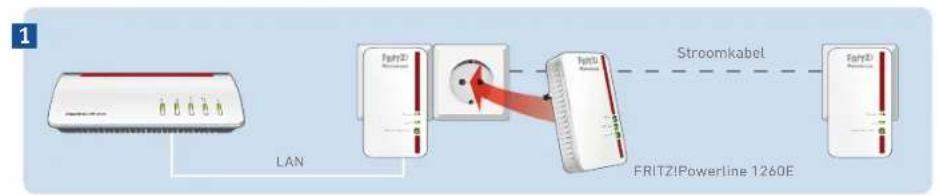

1. Sluit de FRITZ!Powerline 1260E aan op een contactdoos in de buurt van een powerline-adapter die zich al in uw bestaande powerlinenetwerk bevindt.

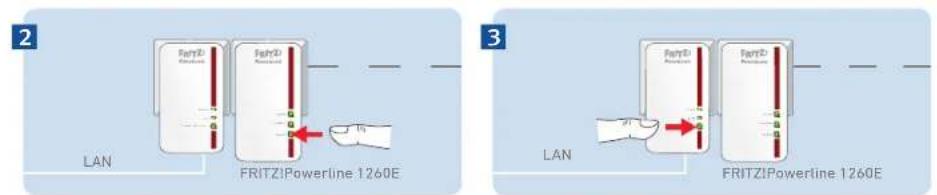

2. Wacht tot de led WLAN van FRITZ!Powerline 1260E blijft branden en druk dan gedurende 1 seconde op de knop Connect.
3. Druk binnen 2 minuten op een andere adapter in het powerlinenetwerk gedurende 1 seconde op de knop voor powerlineverbindingen (Pairing- of Security-knop).

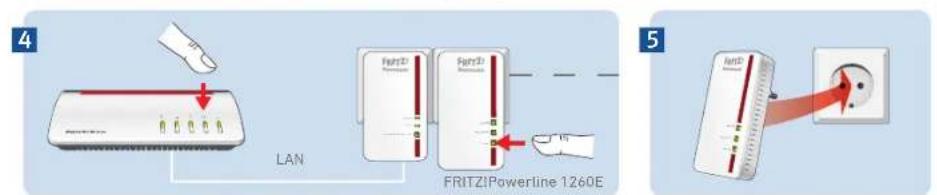

4. Als u in het bezit bent van een FRITZ!Box met FRITZ!OS vanaf 6.90, kunt u FRITZ!Powerline 1260E in de Mesh WiFi van de FRITZ!Box integreren: Start de aanmeldmodus van de FRITZ!Box met WPS of Connect en druk dan gedurende 1 seconde op de Connect-knop van FRITZ!Powerline 1260E. De leds van FRITZ!Powerline 1260E knipperen.
5. Zodra Connect niet meer knippert, kunt u FRITZ!Powerline 1260E in een contactdoos steken op een plek waar u voor uw smartphone, tablet en andere netwerkapparatuur toegang tot internet en uw thuisnetwerk nodig heeft.

2 FORTZ! Powerline 1260E LAN 3 FORTZ! Powerline 1260E LAN FORTZ! Powerline 1260E

4 LAN FRITZIPowerline 1260E 5

Apparaten aansluiten

U kunt FRITZ!Powerline 1260E met uw WiFi- en netwerkapparaten als toegangspunt tot uw thuisnetwerk en internet gebruiken. Daarvoor kunt u apparaten met een LAN-kabel of via WiFi aansluiten.

• Trek FRITZ!Powerline 1260E uit de wandcontactdoos en noteer de WiFi netwerksleutel op de achterkant van het apparaat.
• Selecteer op uw WiFi-apparaat het draadloze netwerk van FRITZ!Powerline 1260E en voer de WiFi-netwerksleutel in.

FRP Powerline 1220E

ABCD-EFGH-IJKL-MNOP

Powerline MAC:

.00:00:00:00:00:00

Serial no.: H022.454.60.000.001

LED display / button shortcuts:
Power: Unit supplied with power
LAN: Connected over Powerline & Security
Powerline - Security. Status display registers divider
Status display, Register device
Article no.: 2000 2753
Input: 230V-; 50 Hz, Max. 10A

FRITZ!Powerline 1260E in het thuisnetwerk van een FRITZ!Box

FRITZ!Powerline 1260E, FRITZ!Boxen en andere FRITZ!producten werken makkelijk en efficiënt samen. Daarom behaalt FRITZ!Powerline 1260E zijn volledige vermogens spectrum in het thuisnetwerk van een FRITZ!Box.

FRITZ!Powerline 1260E in het thuisnetwerk van een FRITZ!Box met FRITZ!OS vanaf 6.90

In het thuisnetwerk van een FRITZ!Box met de apparaatsoftware FRITZ!OS vanaf versie 6.90

• kunnen updates voor FRITZ!Powerline 1260E rechtstreeks vanuit het thuisnetwerkoverzicht van de FRITZ!Box-gebruikersinterface gestart worden: http://fritz.box
• profiteert FRITZ!Powerline 1260E van uitgebreide Mesh WiFi-functies.

● Met de Mesh WiFi-functies

• neemt FRITZ!Powerline 1260E automatisch de draadloze instellingen van de FRITZ!Box over.
• neemt FRITZ!Powerline 1260E de gewijzigde instellingen over die in de FRITZ!Box worden voorgenomen.
• brengen WiFi-apparaten steeds verbindingen tot stand met het sterkste WiFi-netwerk en schakelen automatisch tussen de draadloze netwerken (hier FRITZ!Box of FRITZ!Powerline 1260E)
• Informatie over AVM Mesh WiFi vind u opl.avm.de/ifa-2017/vergroot-je-wifi-met-mesh.

FRITZ!Powerline 1260E in het thuisnetwerk van een FRITZ!Box met FRITZ!OS tot 6.6x

In het thuisnetwerk van een FRITZ!Box met de apparaatsoftware FRITZ!OS tot versie 6.6x

• kunnen updates voor FRITZ!Powerline 1260E rechtstreeks vanuit het thuisnetwerkoverzicht van de FRITZ!Box-gebruikersinterface gestart worden: http://fritz.box
• kan FRITZ!Powerline 1260E niet van uitgebreide Mesh WiFi-functies profiteren, maar wel de WiFi-instellingen van de FRITZ!Box met een druk op de knop overnemen. Informatie vindt u in het PDF-handboek van FRITZ!Powerline 1260E op nl.Avm.de/service

Draadloos netwerk met FRITZ!Powerline uitbreiden

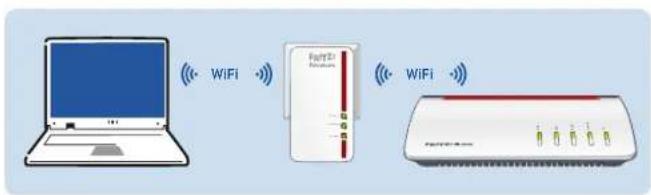

U kunt FRITZ!Powerline 1260E als WLAN repeater gebruiken.

1. Voer in de webbrowser het adres http://fritz.powerline in. De gebruikersinterface van FRITZ!Powerline 1260E wordt geopend.
2. Selecteer Thuisnetwerktoegang [Access to the Home Network] en klik op Soort toegang wijzigen [Change Connection Type].
3. Selecteer WiFi-brug [Wireless Bridge] en klik op Verder [Next]. Een assistent leidt u stap voor stap door de configuratie van FRITZ!Powerline 1260E.
4. Aan het eind van de configuratie klikt u op Voltooien [Finish].
5. Selecteer Powerline, deactiveer het selectievakje Powerline actief [Powerline active] en klik op OK.
6. Verbind uw WiFi- en netwerkapparaten met de FRITZ!Powerline 1260E.

	Toestand Betekenis
WLAN	brandt WiFi ingeschakeld
	uit WiFi uitgeschakeld (in de gebruikersinterface)
	knippert	in toegangstype "WiFi-brug": basisstation wordt gezocht
Powerline	brandt met powerlinenetwerk verbonden
	uit	geen verbinding met powerlinenetwerk of powerline uitgeschakeld (in de gebruikersinterface)
Connect	knippert samen met "WLAN" en "Powerline"	FRITZ!Powerline wordt in de Mesh WiFi van de FRITZ!Box geïntegreerdWachtwoord van het powerlinenetwerk wordt ontvangen of overgedragenWPS (WiFi Protected Setup) wordt uitgevoerdHerstart

	Op Connect drukken
FRITZ!Powerline in het powerlinenetwerk integreren / WPS starten / Mesh WiFi activeren	1 seconde
Fabrieksinstellingen laden langer dan 15 seconden

Een powerlinenetwerk wordt door vele factoren beïnvloed. Met de volgende maatregelen kunt u bijdragen tot een optimale gegevensnelheid in uw powerlinenetwerk:

• Steek de powerline-apparaten rechtstreeks in wandcontactdozen en vermijd het gebruik van meervoudige contactdozen.

• Als het gebruik van een meervoudige contactdoos niet vermeden kan worden:

• Gebruik een meervoudige contactdoos zonder overspanningsbeveiliging.

• Sluit zo weinig mogelijk apparaten op de meervoudige contactdoos aan.

• Sluit uw powerline-apparaat aan op het voorste aansluitpunt, direct bij de kabel.

• Als het gebruik van een meervoudige contactdoos zonder overspanningsbeveiliging niet vermeden kan worden, dan moet er een overspanningsbeveiliging na het powerline-apparaat aanwezig zijn.

• De gegevenssnelheid in een powerlinenetwerk daalt bij:

-een verbinding over meerdere fasen

• een verbinding over een verdeeldoos, een aardlekschakelaar, een dimmer of voorschakelapparaten
  -gebruik van een boormachine of een stofzuiger

Probeer deze invloeden zo veel mogelijk te beperken.

- Optimaliseer de kwaliteit van uw powerlinenetwerk met het programma AVM FRITZ!Powerline in het Engels dat u onder en.avm.de/powerline kunt downloaden.

Technische gegevensGegevenssnelheid optimaliseren

• Hoogte x breedte x diepte (in mm): 132,3 x 67 x 69,3 / 32,5 (met/zonder stekker)
  230 V, 50 Hz A/C
• 0 °C tot +40 °C
  ● Gemiddeld opgenomen vermogen: ca. 6,7 W
  Gewicht: 186 g
• breidt uw thuisnetwerk uit via de stroomkabel in uw woning (Powerline)

● Powerline-overdracht tot 1200 Mbit/s (bruto) door 2 x 2 MIMO-techniek

● Powerlineverbinding met een druk op de knop; veilig versleuteld met AES-128-bit
- WiFi AC tot 866 MBit/s op de 5GHz-band, verbindt computer, tablet, smartphone, printer en andere netwerkapparaten
● WiFi N tot 400 Mbit/s op de 2,4GHz-band
- WiFi-beveiliging met WPA2, eenvoudige installatie met een druk op de WPS-knop
- Verlenging van WiFi-reikwijdte (repeaterfunctie) instelbaar

• 1 x gigabit ethernet (1000 Mbit/s) om tv, blue-ray, hifi, spelconsole aan te sluiten
• Conform de norm HomePlug AV2, compatibel met IEEE P1901
• Werkt met alle gangbare powerline-adapters
• Eigen gebruikersinterface: http://fritz.powerline

Draadloze frequenties en zendvermogen

• WiFi 2,4 GHz reikwijdte :2,4 GHz – 2,483 GHz, maximaal 100 mW
• WiFi 5 GHz reikwijdte: 5,15 GHz – 5,35 GHz, maximaal 200 mW, evenals 5,47 GHz – 5,725 GHz, maximaal 1000 mW
• Op de 5GHz-band voor WiFi is de reikwijdte van 5,15 GHz tot 5,35 uitsluitend bestemd voor gebruik binnenshuis. Deze beperking of verplichting geldt in de EU-lidstaten AT, BE, BG, CY, CZ, DE, DK, EE, EL, ES, FI, FR, HR, HU, IE, IT, LT, LU, LV, MT, NL, PL, PT, RO, SE, SI, SK, UK.

Afvoer

Overeenkomstig de Europese wet mogen FRITZ!Powerline 1260E en de meegeleverde kabels niet worden afgevoerd met het huisvuil. Breng de apparatuur daarom na gebruik naar een inzamelpunt in uw gemeente.

Juridische informatie

Juridische informatie en geldende licentiebepalingen vindt u in de gebruikersinterface onder Help / Juridische informatie (Help / Legal Notice).

CE-verklaring

Hiermee verklaart AVM dat het apparaat overeenstemt met de fundamentele vereisten en de andere relevante voorschriften van de richtlijnen 2014/53/EU, 2009/125/EG en 2011/65/EU.

De volledige versie van de EG-verklaring van overeenstemming is in het Engels te vinden op http://en.avm.de/ce.

Diagnose en onderhoud

De FRITZ!Powerline 1260E stuurt diagnosegegevens door aan AVM, die ons ondersteunen bij het verder ontwikkelen van het product. Hierdoor profi teert u direct van optimaliseringen en updates van FRITZ!OS. Meer informatie vindt u in de helpfunctie van de gebruikersinterface onder http://fritz.powerline

Fabrieksgarantie

Als producent van dit originele product bieden wij u een garantie van 5 jaar op de hardware. De garantieperiode gaat in vanaf de datum dat de eerste eindverbruiker het product heeft aangeschaft. U kunt de garantieperiode aantonen door het overleggen van de originele factuur of vergelijkbare documenten. Uw garantierechten uit het koopcontract en uw wettelijke rechten worden niet beperkt door deze garantie.

Binnen de garantieperiode verhelpen wij defecten van het product die aantoonbaar zijn veroorzaakt door materiaal- of productiefouten. Wij zijn helaas niet aansprakelijk voor gebreken ten gevolge van niet-reglementaire installatie, onvakkundige omgang, niet-naleving van het handboek, normale slijtage of defecten in de systeemomgeving (hard- of software van derden). Wij kunnen kiezen tussen reparatie en een vervangende levering. Andere claims dan de in deze garantievoorwaarden genoemde rechten op het verhelpen van defecten aan het product maken geen deel uit van deze garantie.

Wij garanderen u dat de software in overeenstemming is met de algemene specificaties, maar niet dat de software voldoet aan uw persoonlijke wensen. Wij vergoeden geen verzendkosten. Vervangen producten worden weer ons eigendom. Garantievergoedingen zorgen niet voor een verlenging of hernieuwde ingang van de garantieperiode. Wanneer wij een garantieclaim afwijzen, verjaart deze claim uiterlijk zes maanden na onze afwijzing.

Op deze garantie is het Duitse recht van toepassing, met uitzondering van het verdrag der Verenigde Naties inzake internationale koopovereenkomsten betreffende roerende zaken (CISG).
